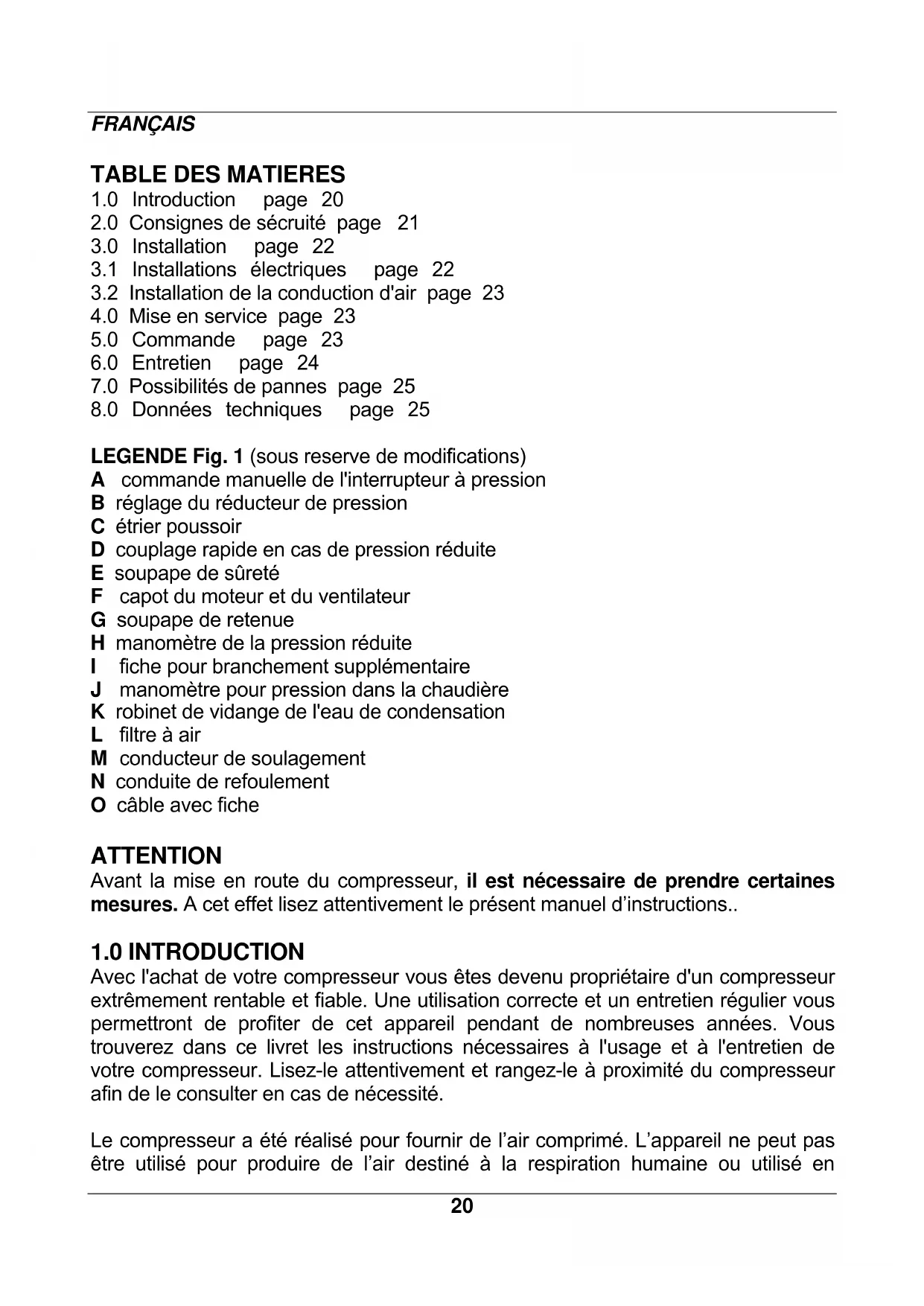

MODE D'EMPLOI HLO 21525 Airpress

2.0 Consignes de sécruité page 21

3.0 Installation page 22

3.1 Installations électriques page 22

7.0 Possibilités de pannes page 25

8.0 Données techniques page 25

LEGENDE Fig. 1 (sous reserve de modifications) A commande manuelle de l'interrupteur à pression B réglage du réducteur de pression C étrier poussoir D couplage rapide en cas de pression réduite E soupape de sûreté F capot du moteur et du ventilateur G soupape de retenue H manomètre de la pression réduite I fiche pour branchement supplémentaire J manomètre pour pression dans la chaudière K robinet de vidange de l'eau de condensation L filtre à air M conducteur de soulagement N conduite de refoulement O câble avec fiche ATTENTION Avant la mise en route du compresseur, il est nécessaire de prendre certaines mesures. A cet effet lisez attentivement le présent manuel d’instructions..

Avec l'achat de votre compresseur vous êtes devenu propriétaire d'un compresseur extrêmement rentable et fiable. Une utilisation correcte et un entretien régulier vous permettront de profiter de cet appareil pendant de nombreuses années. Vous trouverez dans ce livret les instructions nécessaires à l'usage et à l'entretien de votre compresseur. Lisez-le attentivement et rangez-le à proximité du compresseur afin de le consulter en cas de nécessité. Le compresseur a été réalisé pour fournir de l’air comprimé. L’appareil ne peut pas être utilisé pour produire de l’air destiné à la respiration humaine ou utilisé en21 contact direct avec des substances alimentaires. Cet appareil devra être destiné uniquement à l’usage pour lequel il a été expressément conçu. Toute autre utilisation doit être considéré comme impropre et donc déraisonnable. Le constructeur ne peut pas être tenu pour responsable des éventuels dommages causés par des utilisations impropres, erronées et déraisonnables. Cet appareil n’est pas adapté pour l’installation à l’extérieur.

2.0 CONSIGNES DE SECURITE

Attention: respectez toujours ces intructions de sécurité et réfléchissez bien à ce que vous faites.

• Lors d’emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies.

• L‘opérateur doit avoir au moins 18 ans. Des apprentis doivent avoir au moins 16 ans, ils doivent toutefois toujours travailler sous surveillance sur la machine.

• Tenez les enfants et d’autres personnes éloignés de votre lieu de travail.

• Soyez prudent lorsque vous utilisez de l’air comprimé. Ne pointez jamais l’outil en direction de personnes ou d’animaux. N’utilisez pas d’air comprimé pour nettoyer des vêtements.

• L’air comprimé ne doit pas être inhalé.

• Ne portez ni vêtements amples ni bijoux. Ils pourraient être happés par les pièces en mouvement. Portez de préférence des lunettes protectrices. Lors de travaux à l’air libre, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle antidérapante. Coiffez-vous d’un filet à cheveux si ces derniers sont longs.

• N’utilisez pas le compresseur dans un environnement humide ou mouillé.

• Placez le compresseur sur un sol suffisamment plat et solide, de façon à ce que tous les points qui lui sont destinés soient à une portée effective. Afin de diminuer l'effet d'éventuelles vibrations, la machine peut être placée sur des amortisseurs de vibrations.

• Cette machine n’est pas apte à utilisation continu, mais a une service de 30% par 60 minutes.

• Veillez à ce que le lieu de travail soit bien éclairé.

• N’utilisez pas la machine à proximité de liquides ou de gaz inflammables.

• N’excédez pas la pression maximale d’opération et utilisez le compresseur dans une température ambiante entre +5ºC et +40ºC.

• Ne pas démonter ni ponter le fonctionnement des dispositifs de sécurité prévus sur la machine.

• Les pièces actives de la machine peuvent devenir chaudes pendant l’opération. Faites refroidir la machine après utilisation.

• Après chaque usage le réservoir doit être évacuée.

• Le courant présente un risque en cas d‘utilisation de lignes de branchement électrique non-conformes.22

• A l’extérieur n’utilisez que des câbles de rallonge homologués avec le marquage correspondant.

• N’exposez pas les outils électriques à la pluie.

• Le moteur doit toujours être à l’arrêt pour effectuer des travaux de changement d’outillage, de réglage, de mesure et de nettoyage. Débrancher le cordon d’alimentation.

• Ne portez pas l’outil par le câble et ne tirez pas sur celui-ci pour débrancher la fiche de la prise. Préservez le câble de la chaleur, de l’huile et des arêtes vives.

• Assurez-vous que la machine est mise hors service et débranchée et que le réservoir est sans pression - en cas de non utilisation - avant de résoudre des problèmes - avant de faire de l’entretien - lorsque la machine n’est pas utilisée.

• ATTENTION : les instructions, précautions et avertissements présentés dans ce manuel ne sauraient traiter toutes les conditions et situations possibles. Il est de la responsabilité de l’utilisateur qu’il fasse preuve de bon sens, de prudence et d’attention lors de l’utilisation du compresseur.

• N’autorisez l’usage du compresseur qu’aux seules personnes qui ont pris connaissance de ce mode d’emploi. L’emploi du compresseur par des personnes non initiées est dangereux. Plaques de signalisation de danger (voir page 32) Les plaques qui sont appliquées sur le compresseur font partie de la machine ; elles ont été appliquées pour des raisons de sécurité et ne doivent être enlevées ou détériorées sous aucun prétexte.

Placez le compresseur sur un sol suffisamment plat et solide, de façon à ce que tous les points qui lui sont destinés soient à une portée effective. Afin de diminuer l'effet d'éventuelles vibrations, la machine peut être placée sur des amortisseurs de vibrations. Le compresseur doit être placé dans un endroit bien ventilé et le moins poussiéreux possible. Ne placez jamais la machine dans un lieu où l'on peint au pistolet. Une bonne ventilation est nécessaire à l'échappement d'air froid. Assurez-vous que le robinet de vidange de l'eau de condensation (K) soit toujours à portée de la main. Il est recommandé de garder un espace libre d'environ 30 cm autour de la machine pour la ventilation et l'entretien. Un apport d'air insuffisant, une température trop élevée et l'encrassement du filtre à air peuvent diminuer considérablement le rendement du compresseur.

3.1 INSTALLATIONS ELECTRIQUES

La machine a été munie d'un câblage complet à l'usine. Il vous appartient cependant d'installer le compresseur sur votre réseau électrique. Cette installation doit être23 effectuée sur un groupe indépendant. Assurez-vous que le voltage et l'ampèremètrage de votre réseau correspond à celui du moteur. A cet effet, le di- amètre des câbles utilisés est également important. Il est conseillé d'utiliser des câbles d'au moins 2,5 mm

N.B. Lisez les rubriques 3.2 et 4.0 avant de mettre la machine en route.

3.2 INSTALLATION DE LA CONDUCTION D'AIR

Pour relier le compresseur au réseau de conduite d'air, utilisez un tuyau flexible, afin d'isoler les vibrations de la machine.

1. Assurez-vous que toutes les recommandations faites dans la rubrique "Installa-

tion" aient été prises en compte.

2. Montez le filtre à air livré (L) dans la tête cylindrique avant la mise en service.

Retirez à cet effet le corps en plastique du filtre et vissez le filtre à air (L).

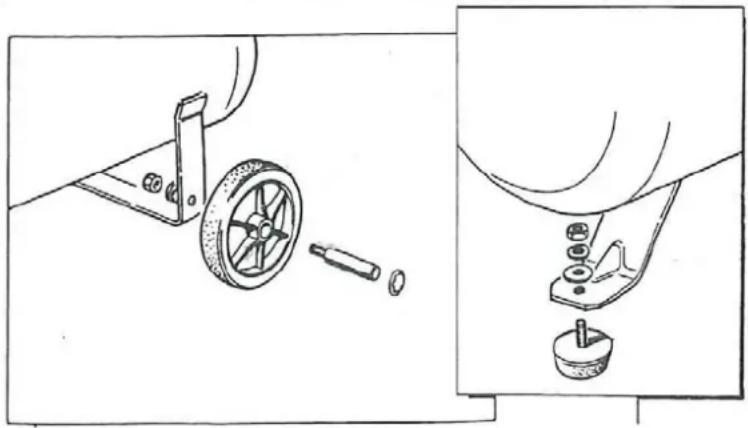

3. Montage roues + support anti-vibratoire selon illustration dessinée:

4. Mettez le compresseur en route à l'aide de la commande manuelle de

l'interrupteur à pression manuel (A). Le compresseur est prêt à tourner, à moins que la chaudière ne soit encore sous pression (K). Lorsque la machine tourne, éteignez-la seulement à l'aide du bouton sur l'interrupteur à pression automatique (A). La conduite de refoulement est ainsi désaérée et le compresseur pourra de nouveau démarrer à vide.

5. Evitez les rallonges. Si vous ne pouvez pas faire autrement, utilisez un fil ayant

une capacité suffisante, et déroulez-le complètement.

1. Le compresseur automatique s'arrêtera lors d'une pression de 8 bars dans la

chaudière (K). Lorsque de l'air est utilisé et que la pression dans le réservoir descend jusque'à 6 bars, le compresseur se remet automatiquement en route.

2. La plupart des outils pneumatiques sont calculés pour functionner sous une

pression d'environ 6 bars. Cette pression est même inférieure pour certaines applications. Le compresseur est muni d'un réducteur de pression (B) afin de pouvoir obtenir la pression désirée. Ce réducteur peut régler la pression au couplage (D) indépendamment de la pression à la chaudière.

3. La mise en marche du réducteur de pression s'effectue comme suit:

Tournez le bouton afin d'obtenir la pression désirée (à gauche pour une pression inférieur, à droite pour une pression plus élevée). Vous pouvez lire la pression obtenue sur la manomètre (H).

4. Deux bouchons de vidange supplémentaires (I) ont été installés sur le réservoir,

afin de pouvoir installer un point de vidange supplémentaire.

Avant de commencer les activités d'entretien de la machine, il est nécessaire au préalable de couper le courant (veillez à ce qu'il ne puisse être rebranché par accident). L'entretien de la machine concerne les points suivants:

1. Vidangez régulièrement l'eau de condensation. Du fait du refroidissement de l'air

chaud dans le réservoir à air comprimé, un phénomène de condensation se produit. L'eau ainsi apparue peut être vidangée à l'aide du robinet de vidange situé sous le réservoir (K). Cette vidange s'effectuera le plus aisément sous pression.

2. L'élément filtre à air (L) doit être nettoyé régulièrement par soufflage. Retirez à

cet effet le corps en plastique du filtre et sortez l'élément. La poussière peut être éliminée à l'aide d'un pistolet à air comprimé. En cas d'encrassement persistant, dû par exemple au brouillard de peinture, il est nécessaire de changer le filtre. La fréquence des nettoyages dépend du degré de pollution de l'air dans l'environnement du compresseur. Un air propre est donc extrêmement important. N.B. Un entretien régulier favorise un bon rendement et garantit une longue durée de votre machine. Tenez-en compte!25 TABLEAU D'ENTRETIEN activités chaque semaine chaque mois vidan

er le filtre à air ▀

Couper le pressostat avant de retirer la prise de courant.

7.0 POSSIBILITES DE PANNES

1 Le compresseur ne réagit pas lors de l’actionnement de l’interupteur à pression:

• fusible de secteur hors service - à changer

• réservoir sous pression - décharger

• panne de moteur - réparer/remplacer

• interrupteur à pression défectueux - réparer/remplacer

2 Arrêts répétés du dispositif thermique du compresseur :

• panne de l’une des phases - changer le fusible de secteur

• fil lâche - rechercher et replacer

• interrupteur à pression ne décharge - réparer/remplacer la valve pas la conduite magnétique

• sous-tension - retirer la rallonge/la remplacer par une plus lourde

• surcharge - réduire charge

3 Continue d’évacuer:

• soupape de retenue défectueuse - réparer/remplacer

• filtre à air défectueux - nettoyer/changer

• soupapes défectueuses - remplacer

5 Fuites de la soupape de sûreté :

• pression trop élevée - régler l’interrupteur à pression

• soupape de sûreté défectueuse - remplacer26

8.0 DONNEES TECHNIQUES

Puissance de moteur 1,1 kW/1,5 CV Type de courant 230 V/50 Hz Contenu du réservoir d’air 25 litres Pression de service 6 bar Pression maximale 8 bar Niveau sonore 78 dB(A) Service 30% par heure Débit 215 litres/min. Poids 23 kg Dimensions (lxlxh) 580 x 325 x 560 mm Sous reserve de modifications.27 ESPAGÑOL

Plaques de signalisation de danger Les plaques qui sont appliquées sur le compresseur font partie de la machine ; elles ont été appliquées pour des raisons de sécurité et ne doivent être enlevées ou détériorées sous aucun prétexte.
