BEDIENUNGSANLEITUNG HLO 21525 Airpress

3.1 ELEKTRISCHE AANSLUITINGEN

8.0 TECHNISCHE GEGEVENS

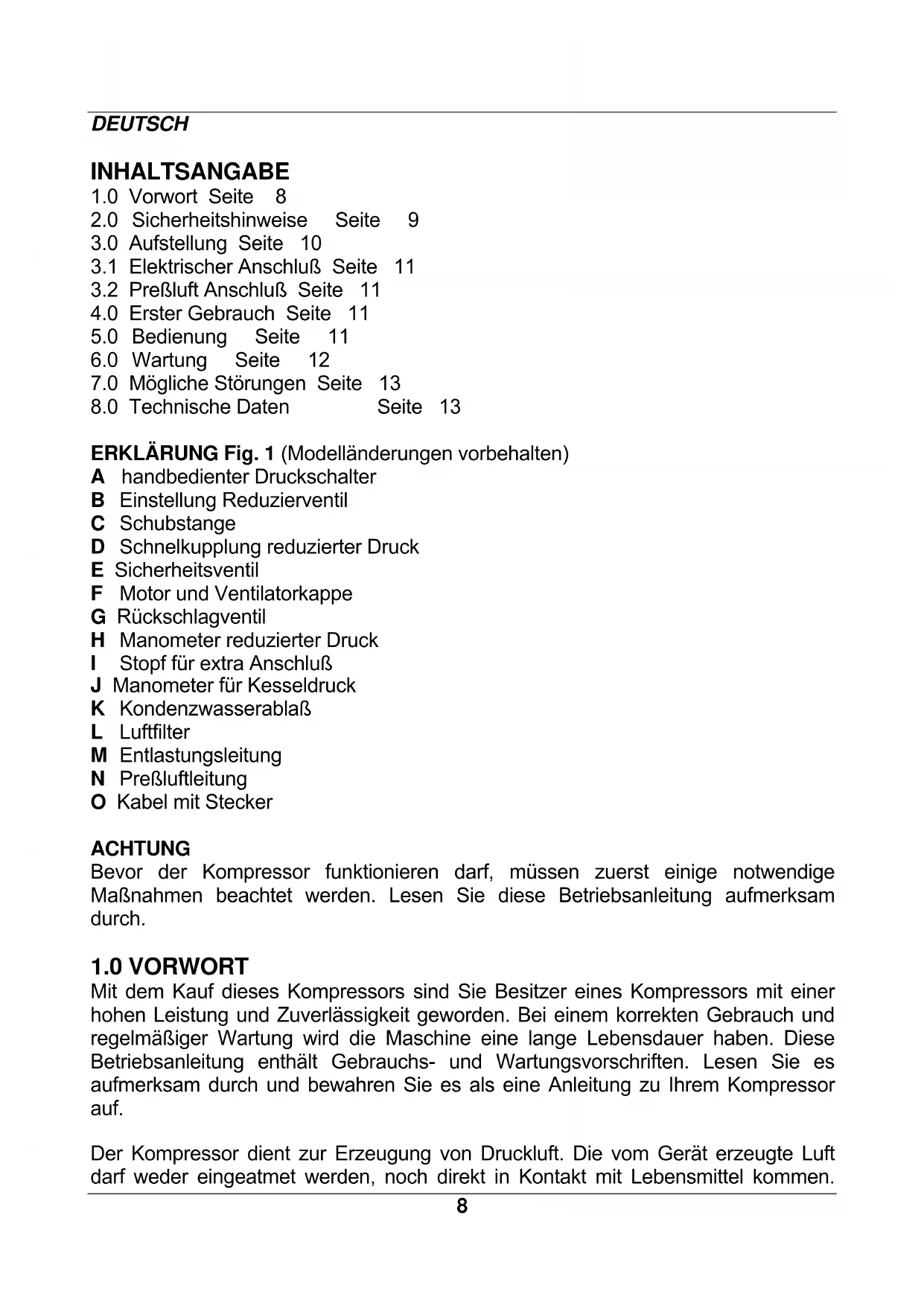

2.0 Sicherheitshinweise Seite 9

3.0 Aufstellung Seite 10

3.1 Elektrischer Anschluß Seite 11

3.2 Preßluft Anschluß Seite 11

4.0 Erster Gebrauch Seite 11

5.0 Bedienung Seite 11

6.0 Wartung Seite 12

7.0 Mögliche Störungen Seite 13

8.0 Technische Daten Seite 13

ERKLÄRUNG Fig. 1 (Modelländerungen vorbehalten) A handbedienter Druckschalter B Einstellung Reduzierventil C Schubstange D Schnelkupplung reduzierter Druck E Sicherheitsventil F Motor und Ventilatorkappe G Rückschlagventil H Manometer reduzierter Druck I Stopf für extra Anschluß J Manometer für Kesseldruck K Kondenzwasserablaß L Luftfilter M Entlastungsleitung N Preßluftleitung O Kabel mit Stecker ACHTUNG Bevor der Kompressor funktionieren darf, müssen zuerst einige notwendige Maßnahmen beachtet werden. Lesen Sie diese Betriebsanleitung aufmerksam durch.

Mit dem Kauf dieses Kompressors sind Sie Besitzer eines Kompressors mit einer hohen Leistung und Zuverlässigkeit geworden. Bei einem korrekten Gebrauch und regelmäßiger Wartung wird die Maschine eine lange Lebensdauer haben. Diese Betriebsanleitung enthält Gebrauchs- und Wartungsvorschriften. Lesen Sie es aufmerksam durch und bewahren Sie es als eine Anleitung zu Ihrem Kompressor auf. Der Kompressor dient zur Erzeugung von Druckluft. Die vom Gerät erzeugte Luft darf weder eingeatmet werden, noch direkt in Kontakt mit Lebensmittel kommen.9 Dieses Gerät wurde für einen bestimmten Gebrauch konzipiert und darf deshalb nicht zweckentfremdet werden. Der Hersteller kann für eventuelle Schäden durch unsachgemäßen oder irrtümlichen Gebrauch nicht zur Haftung gezogen werden Das Gerät eignet sich nicht für die Aussen-Installation.

2.0 SICHERHEITSMASSNAHMEN

Achtung: lesen Sie diese Sicherheitsmaßnahmen aufmerksam durch, bevor Sie die Maschine in Betrieb setzen.

• Achten Sie darauf daß andere Leute die mit dem Apparat arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben.

• Das Apparat darf nur durch Erwachsenen bedient werden.

• Halten Sie Kinder und Besucher fern.

• Vorsicht beim Umgang mit Druckluft. Richten Sie den Luftstrom niemals auf Personen oder Tiere. Verwenden Sie keine Druckluft zur Reinigung von Kleidung.

• Druckluft is nicht zum Einatmen.

• Tragen Sie keine weiten, frei hängenden Kleider oder Schmuck; diese können sich in den bewegenden Teilen verhaken. Tragen Sie unbedingt eine Schutzbrille und rutschfeste Schuhe und bedecken Sie langes Haar mit einem Haarnetz.

• Verwenden Sie das Gerät nur im Freien und in trockener, gut belüfteter Umgebung und benutzen Sie den Kompressor nicht im Regen.

• Der Kompressor soll so aufgestellt werden, daß alle Punkte die dafür vorgesehen sind, tatsächlich auf dem Boden Stehen. Sorgen Sie für eine horizontale Aufstellung.

• Der Kompressor ist nicht geeignet für Dauerbetrieb, aber hat ein Aussetzbetrieb von 30% pro 60 Minuten.

• Sorgen Sie für eine gute Beleichtung in das Arbeitsraum.

• Die Maschine darf auf keinen Fall in explosions- oder brandgefährdeten Räumen bzw. an Arbeitsplätzen aufgestellt werden, wo gefährliche Stoffe wie z.B Gas, Benzin, entzündbare Dämpfe, Lösemittel usw. Entweichen.

• Überschreiten Sie niemals den maximalen Betriebsdruck und verwenden Sie das Gerät nur bei Umgebungstemperaturen zwischen +5ºC und +40ºC.

• Es ist nicht gestattet um die Schutz- und Sicherheitsinstrumente zu entfernen oder die Einstellungen zu ändern.

• Die arbeitenden Teile des Geräts können beim Betrieb heiß werden. Lassen Sie das Gerät nach dem Gebrauch abkühlen.

• Nach jedem Gebrauch muß der Tank belüftet und die im Tank gesammelte Feuchtigkeit abgelassen werden. Wird der Tank nicht entleert, so kann dies zu Leckbildung und dadurch gefährlichen Situationen führen.

• Beachten Sie daß die benötigte Spannung tatsächlich vorhanden ist. Anschluß soll nur an eine geerdete Steckdose erfolgen.

• Benutzen Sie nur Verlängerungskabel mit einem genügenden Durchmesser und vermeiden Sie die Verwendung von unzureichend isolierten Anschlüssen.

• Öffnen Sie nie der Schaltkasten auf dem Motor; nur ein anerkannter Fachman10 darf den Schaltkasten öffnen.

• Die Maschine und der Kabel darfen nie Kontakt machen mit Wasser.

• Ziehen Sie nicht am Stromkabel um die Maschine umzustellen oder den Stecker aus der Steckdose zu holen. Halten Sie den Kabel fern von außergewöhnlicher Hitze, Öl oder scharfen Objekten.

• Ziehen Sie immer den Stecker aus der Steckdose: - bevor Sie weglaufen vom Apparat - wenn die Maschine nicht gebraucht wird - vor jedem Wartungseingriff - bevor Sie Zubehörteile wechseln - bevor Sie die Machine umstellen Lassen Sie den Kompressor nie unbeaufsichtigt drehen!

• WARNHINWEISE: die Warnhinweise und Sicherheitsvorschrifte sowie die Anweisungen, die in dieser Gebrauchsanweisung behandelt werden, können nicht alle möglichen Bedingungen und Situationen umfassen, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, welche nicht in das Produkt eingebaut werden können, aber vom Bediener selbst zur Verfügung gestellt werden müssen.

• Die Betriebsanleitung ist von jedem Benutzer vor dem ersten Gebrauch sorgfältig zu lesen. Unverständiger Gebrauch ist lebensgefährlich. Gefahrenschilder (Seite 32) Die Schilder die sich auf der Kompressor befinden, sind Teil der Maschine. Sie sind aus Sicherheitsgründen angebracht und dürfen auf keinen Fall entfernt oder beschädigt werden.

Der Kompressor soll so aufgestellt werden, daß alle Punkte die dafür vorgesehen sind, tatsächlich auf dem Boden Stehen. Sorgen Sie für eine horizontale Aufstellung. Der Motor soll genügend Kühlluft bekommen, also niemals die Ventilationsöffnungen abdecken. Den Kompressor in einen kühlen staubfreien Raum stellen wo nie gespritzt wird. Lacknebel verstopft nämlich den Luftfilter und schlägt auch auf den Kompressor nieder. Darauf achten, daß der Kondenzwasserablaß (K) immer zu erreichen ist. Darum empfehlen wir einen Raum von ca. 30 cm für Ventilation und Wartung zu lassen. Schützen Sie die Maschine für Frost und Regen. Bei Temperaturen unter 0 Grad Celsius können Ventile festfrieren und Beschädigungen an Pumpe und Motor entstehen. Bemerkung: ungenügende Luftzufuhr, zu hohe Temperaturen und Verschmut- zung, verringern den Nutzeffekt.

3.1 ELEKTRISCHER ANSCHLUß11

Der Kompressor ist schon vom Hersteller verkabelt und funktionsfähig. Beachten Sie, daß die benötigte Spannung tatsächlich vorhanden ist. Anschluß soll nur an eine geerdete Steckdose erfolgen. Vermeiden Sie Verlängerungskabel. Soll das unvermeidlich sein, rollen Sie diese ganz ab. Benützen Sie nur Kabel mit dem richtigen Durchmesser. Der Hersteller empfiehlt Kabel von mindestens 2.5 qmm.

3.2 PRESSLUFT ANSCHLUß

Am besten benützen Sie zur Anschließung des Kompressors an ein Luftsystem einen flexiblen Schlauch. Hierdurch wird die Durchgabe der Fibrationen der Maschine an dem Luftystem vermeidet.

1. Kontrollieren Sie ob alle o.g. Punkte beachtet sind.

2. Luftfilter (L) montieren: montieren Sie vor Gebrauch den mitgelieferten Luftfilter

im Zylinderkopf. Dazu die Filterkappe entfernen und den Luftfilter (L) einschrauben.

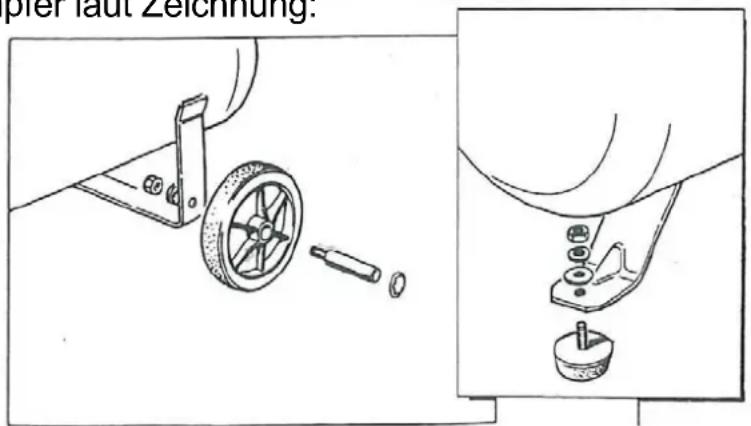

3. Montage Räder + Schwingungsdämpfer laut Zeichnung:

4. Den Kompressor mit der Handbedienung des Druckschalters (A) einschalten.

Der Kompressor arbeitet nun, es sei denn der Kessel hat noch genügend Druck (K). Schalten Sie den Kompressor während des Gebrauches nur mit dem Knopf am automatischen Druckschalter (A) aus. Auf diese Weise wird die Preßluftleitung entlüftet und der Kompressor kann wieder unbelastet anlaufen.

5. Vermeiden Sie Verlängerungskabel. Soll das unvermeidlich sein, rollen Sie diese

ganz aus. Tabelle für Verlängerungskabel:

und 25 - 50 Meter: 4 x 2 1/2 mm

1. Der automatisch funktionierende Kompressor wird bei einem Kesseldruck (k) von

8 bar ausschalten. Wenn wieder Pressluft verbraucht wird und der Druck im Tank12 fällt ab auf 6 bar, wird der Kompressor wieder einschalten.

2. Die meisten Pressluftgeräte arbeiten mit einem Arbeitsdruck von ca. 6 bar. Für

einige Anwendungen liegt dieser Druck noch niedriger. Um den richtigen Druck einzustellen, ist der Kompressor mit einem Reduzierventil (b) versehen. Mit diesem Ventil kann der Druck an der Kupplung (D) eingestellt werden, unabhängich vom Druck im Kessel.

3. Die Einstellung des Reduzierventils geschieht wie folgt:

Drehe den Knopf zum Einstellen des gewünschten Drucks (nach links für ein niedrigeren Druck, nach rechts für ein höheren Druck) (siehe Manometer).

4. Am Kessel sind zwei zusätzliche Stöpfe (I) montiert, deshalb ist es möglich noch

zwei Anschlüsse vorzunehmen.

Vor jedem Wartungseingriff muß die Maschine angehalten und spannungslos gesetzt werden.

1. Regelmäßig Kondenswasser ablassen. Der Ablaß (K) befindet sich an der

unteren Seite des Kessels. Ablaß mit noch ein wenig Druck im Kessel geht am Besten.

2. Der Luftfilter (L) soll auch regelmäßig erneuert werden. Die Erneuerung ist

abhängig von der Verschmutzung und soll dementsprechend erfolgen. Zur Reinigung des Luftfilters, Filterkappe mit Filter abdrehen. So können Sie den Filter mit Druckluft ausblasen. Achtung: regelmäßige Wartung verlängert die Leistung und Lebensdauer. WARTUNGSTABELLE Arbeiten Wöchentlich Monatlich Kondenswasser ablassen ▀ Luftfilter reinigen ▀

Nach Gebrauch den Kompressor ausschalten am automatischen Druckschalter und danach der Stecker aus die Stromzufuhr entfernen.13

7.0 MÖGLICHE STÖRUNGEN

1 Kompressor läuft nicht beim Einschalten:

• defekte Sicherung - erneuern

• Draht los - reparieren

• Tank auf Druck - Luft entnehmen

• defekter Motor - reparieren/erneuern

• defekter Druckschalter - reparieren/erneuern

2 Kompressor fällt ständig thermisch aus:

• Druckschalter entlüftet nicht - Ablaßventil erneuern/reparieren

• Unterspannung - Verlängerungskabel entfernen

• Phase ausgefallen - Sicherung erneuern

• Draht los - reparieren

• Überlastung - Belastung reduzieren

• Rückschlagventil defekt - reparieren/erneuern

4 Zu wenig Kapazität:

• Luftfilter verschmutzt - reinigen/erneuern

• Ventile defekt - erneuern

5 Sicherheitsventil ist undicht:

• Druck zu hoch - Druckschalter nachstellen

• defektes Sicherheitsventil - erneuern

8.0 TECHNISCHE DATEN

Motorleistung 1,1 kW/1,5 Ps Spannung 230 V/50 Hz Inhalt Pressluftbehälter 25 Liter Einschaltdruck 6 Bar Ausschaltdruck 8 Bar Schallpegel 78 dB(A) Aussetzbetrieb 30% pro 60 Minuten Ansaugleistung 215 Liter/Min. Gewicht 23 Kg Abmessungen (LxBxH) 580 x 325 x 560 mm Modelländerungen vorbehalten14 ENGLISH

Gefahrenschilder Die Schilder die sich auf der Kompressor befinden, sind Teil der Maschine. Sie sind aus Sicherheitsgründen angebracht und dürfen auf keinen Fall entfernt oder beschädigt werden.
