Type de produit	Table de cuisson vitrocéramique encastrable
Marque	Brico Dépôt
Modèle	343562
Dimensions de la vitre (L x P)	590 x 520 mm
Dimensions de découpe (L x P)	560 x 490 mm
Puissance totale	6000 W
Nombre de foyers	4
Foyers avant gauche / arrière droit	1800 W, diamètre 190 mm
Foyers arrière gauche / avant droit	1200 W, diamètre 155 mm
Type de commande	Touches sensitives
Fonctions	Automatisme de cuisson, verrouillage du bandeau, indicateur de chaleur résiduelle, arrêt de sécurité
Alimentation électrique	230 V~ 1P+N ou 400 V~ 2P+N, 50/60 Hz
Section de câble recommandée	3 x 2,5 mm² (230V) ou 4 x 1,5 mm² (400V)
Classe de protection	Y
Matériau de la surface	Vitrocéramique
Entretien et nettoyage	Eau et produit vaisselle ou produit spécial vitrocéramique. Ne pas utiliser d'appareil à vapeur ni d'abrasifs
Sécurité	Arrêt automatique en cas d'oubli, verrouillage des commandes, indicateur de chaleur résiduelle
Garantie	2 ans à compter de la date de fabrication
Fabrication	Fabriqué en France
Service après-vente (SAV)	02 32 19 06 38

FOIRE AUX QUESTIONS - 343562 BRICO DEPOT

Comment allumer la table de cuisson ?

Appuyez sur la touche Marche/Arrêt (0/1). L'afficheur clignote. Ensuite, sélectionnez la zone de cuisson souhaitée avec la touche + et réglez la puissance avec + ou -.

Que signifie le symbole H affiché ?

Le symbole H indique une chaleur résiduelle : la zone de cuisson est encore chaude. Ne la touchez pas et ne posez aucun objet sensible jusqu'à ce qu'il s'éteigne.

Comment verrouiller le bandeau de commande ?

Assurez-vous que la table est allumée. Appuyez simultanément sur les touches - et + de la zone avant gauche, puis appuyez sur +. L'afficheur montre L. Pour déverrouiller, rallumez la table et, dans les 5 secondes, appuyez sur - et + ensemble, puis sur -.

Puis-je utiliser des casseroles en aluminium ?

Non, les récipients en aluminium ou en matière synthétique peuvent fondre sur la vitrocéramique. Utilisez des casseroles à fond plat et adapté.

Que faire si du sucre tombe sur la vitre chaude ?

Éteignez immédiatement la table et retirez le sucre de la zone encore chaude (attention aux brûlures). Le sucre refroidi pourrait endommager la vitrocéramique.

Comment nettoyer la table vitrocéramique ?

Laissez refroidir l'appareil. Nettoyez avec de l'eau additionnée de produit vaisselle ou un produit spécial vitrocéramique. Utilisez un chiffon doux, jamais d'abrasif ou d'appareil à vapeur.

Que faire si l'afficheur montre un E ?

Le symbole E indique un défaut électronique. Contactez le service après-vente au 02 32 19 06 38.

Puis-je installer la table au-dessus d'un lave-vaisselle ?

Non, la table ne doit pas être installée au-dessus d'un lave-vaisselle ou d'un sèche-linge, car les vapeurs d'eau peuvent endommager l'électronique.

Quels sont les diamètres des foyers ?

Les foyers avant gauche et arrière droit ont un diamètre de 190 mm (1800 W). Les foyers arrière gauche et avant droit ont un diamètre de 155 mm (1200 W).

Comment utiliser l'automatisme de cuisson ?

Sélectionnez la zone, montez à pleine puissance (9), puis réappuyez sur + pour activer l'automatisme (A clignote). Choisissez ensuite le niveau de cuisson souhaité avec -. La zone fonctionne à pleine puissance puis se réduit automatiquement.

MODE D'EMPLOI 343562 BRICO DEPOT

Table de cuisson Vitrocéramique

Technologie High Light (Foyers ultra-rapides)

343562

Notice d'utilisation

Fabric FRA

Fabriqué en FRANCE

Chère cliente, cher client,

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SECURITE....3

PRECAUTIONS AVANT UTILISATION EN CUISSON....3

UTILISATION DE L'APPAREIL 3

PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 4

PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL....4

AUTRES PROTECTIONS 4

DESCRIPTION DE L'APPAREIL 5

CARACTERISTIQUES TECHNIQUES 5

BANDEAU DE COMMANDE 5

UTILISATION DE L'APPAREIL ....5

TOUCHES SENSITIVES 5

AFFICHAGE 5

MISE EN ROUTE ET GESTION DE L'APPAREIL....6

AVANT LA PREMIERE UTILISATION....6

MISE EN ROUTE....6

INDICATEUR DE CHALEUR RESIDUELLE....6

PROGRAMMATION D'AUTOMATISME DE CUISSON....6

VERROUILLAGE DU BANDEAU DE COMMANDE....7

CONSEILS DE CUISSON 7

EXEMPLES DE REGLAGE DES PUISSANCES DE CUISSON....7

QUE FAIRE EN CAS DE PROBLEME....8

ENTRETIEN ET NETTOYAGE....8

PROTECTION DE L'ENVIRONNEMENT....8

INSTRUCTIONS D'INSTALLATION 9

CONNEXION ELECTRIQUE .... 10

GARANTIE 11

Précautions avant utilisation en cuisson

- Retirez toutes les parties de l'emballage.

- L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.

- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.

- Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.

- Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.

- Ne pas transformer ou modifier l'appareil.

- La table de cuisson ne doit pas servir de support ou de plan de travail.

- La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.

- Pour le raccordement au réseau électrique n'utilisez pas de rallonge.

- L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'appareil

- Coupez toujours les foyers après utilisation.

- Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.

- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.

- Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.

- Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonction.

- Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériau de chauffer, de fondre ou de commencer à brûler.

- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.

- Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipients chauds au dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matériau résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

• Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Caractéristiques techniques

Type	Puissance totale	Position du foyer	Puissance Nominale	Diamètre
343562 6000W		Avant Gauche	1800W	190 mm
		Arrière Gauche	1200W	155mm
		Arrière Droit	1800W	190mm
		Avant Droit	1200W	155mm

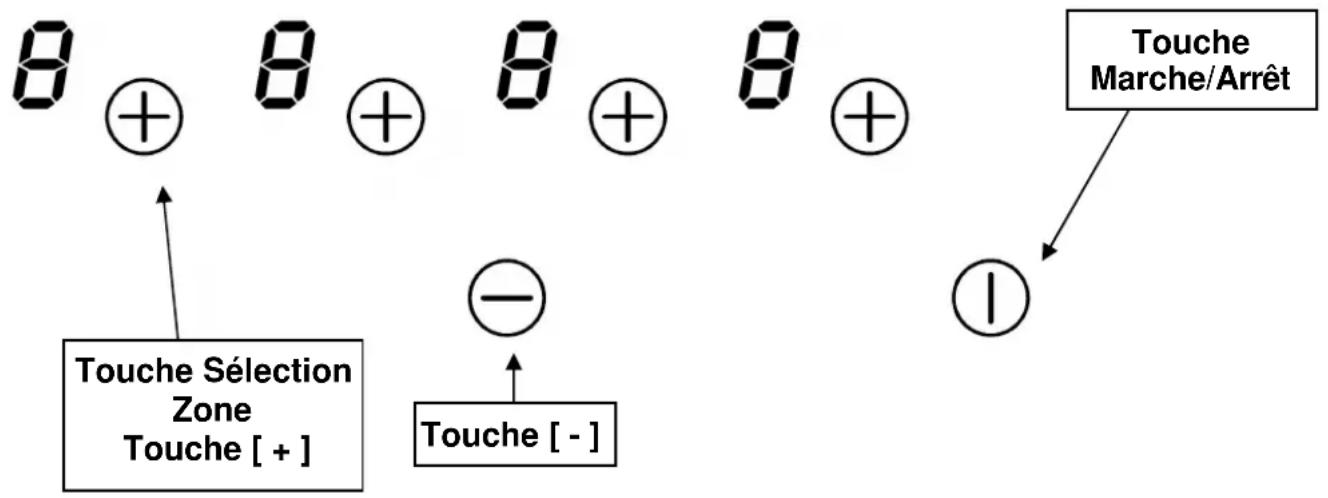

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0 Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
E	Message d’erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude
A	Accélérateur de chauffe	Cuisson automatique
L	Verrouillage	la table est sécurisée

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ 0/l ]	4 x [ 0 ]
Arrêter	appuyer sur [ 0/l ]	aucun ou [ H ]

• Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ + ]		afficheur allumé
Augmenter	appuyer sur [ + ]		[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]		[ 9 ] jusqu'à [ 1 ]
Arrêter	appuyer simultanément sur [ + ] et [ - ]		[ 0 ] ou [ H ]
	ou appuyer sur [ - ]		[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un délai de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [ H ]

Le symbole [ H ] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

• Mise en route de l'automatisme :

Action	Bandeau de commande	Afficheur
Sélectionner la zone		appuyer sur la touche de sélection	[0]
Activer la pleine puissance		appuyer sur [ + ]	Passe de [ 1 ] à [ 9 ]
Activer l'automatisme		ré appuyer sur [ + ]	[ 9 ] clignote avec [ A ]
Sélectionner niveau (par exemple « 7 »)		appuyer sur [ - ]	[ 9 ] passe à [ 8 ] [ 7 ]
			[ 7 ] clignote avec [ A ]

• Arrêt de l'automatisme :

Action	Bandeau de commande	Afficheur
Sélectionner la zone (par exemple « 7 »)		appuyer sur la touche de sélection	[7] clignote avec [A]
Sélectionner niveau		appuyer sur [- ] ou [ + ]	Niveau sélectionné

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de le table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (a l'exception de la touche marche/arrêt [ 0/1 ]) peut être verrouille.

• Verrouillage :

Action	Bandeau de commande	Afficheur
Enclencher		appuyer sur [ 0/l ]
Verrouiller la table		appuyer ensemble [-] et [ + ]
		de la zone avant gauche
		Ré appuyer sur [ + ]

• Déverrouillage :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ 0/1 ]		4 x [ L ]
Dans les 5 secondes après la mise en route :
Déverrouiller la table	appuyer ensemble [- ] et [ + ]
	de la zone avant gauche		4 x [ 0 ]
	Ré appuyer sur [- ]		les afficheurs
sont éteints

CONSEILS DE CUISSON

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l’eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, œufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, Frire	Pommes de terre, beignets, galettes
9	Frire,Porter à ébullition	Steaks, omeletteseau

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
  • le fusible de protection a sauté
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

- appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes

Le symbole [ L ] s'affiche :

- se référer au chapitre verrouillage du bandeau de commande.

ENTRETIEN ET NETTOYAGE

Pour nettoyer il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables

• les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.

• ne jetez en aucun cas votre appareil avec les déchets ménagers

• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays résidence.

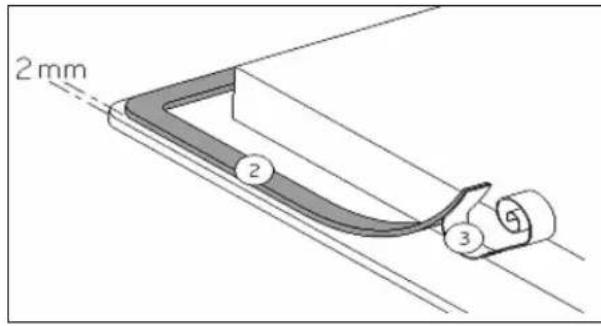

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

2 mm 2 3 9

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Modèle	Dimension de la vitre	Dimension de découpe
343562 590 x 520 mm 560 x 490 mm

- La distance entre la table de cuisson et le mur doit être au minimum de 50mm.

- Les baguettes de bord murales doivent être thermo résistantes.

- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C).

- N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaisselle.

- La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.

- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.

- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.

- Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.

- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm.

• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorporé à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est conçu que pour un réseau 230 V\~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre câble	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

* calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V\~1P+N ou 400V\~2P+N), veuillez utiliser les pontets en laiton situés dans le boitier de connexion

Monophasé 230V\~1P+N :

Mettre un pontet entre les plots 1 et 2

Visser le fil vert/jaune au plot prévu pour la mise a la terre

Visser le neutre N au plot 4

Visser la phase L sur un les plots 1 ou 2

Biphasé 230V\~2P+N :

Visser le fil vert/jaune au plot prévu pour la mise a la terre

Visser le neutre N au plot 4

Visser la phase L1 sur le plot 1 et la phase L2 sur le 2

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

GARANTIE

Ce produit bénéficie d'une garantie de 2 ans à partir de la date de fabrication (cf. numéro de série situé au dos de l'appareil). La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des détériorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclus de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Relations avec la garantie légale :

Indépendamment de la garantie ainsi consentie, Brico Dépôt reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Fabriqué en France Distribué par BRICODEPOT 30-32 rue de la Tourelle 91310 Longpont-sur-Orge FRANCE

N° SAV : 02 32 19 06 38
