| Caractéristiques Techniques | Détails |
|---|---|
| Type d'antenne | Antenne intérieure |
| Fréquences supportées | UHF, VHF |
| Gain d'antenne | Non spécifié |
| Connectivité | Coaxial |
| Dimensions | Non spécifié |
| Poids | Non spécifié |
| Alimentation | Non spécifié |
| Utilisation | Réception de signaux TV numériques |
| Installation | Facile à installer, avec support mural |
| Maintenance | Vérifier régulièrement les connexions et l'état du câble |
| Sécurité | Ne pas exposer à l'eau ou à des températures extrêmes |
| Informations générales | Compatible avec la plupart des téléviseurs modernes |
FOIRE AUX QUESTIONS - SDV7700K PHILIPS
Questions des utilisateurs sur SDV7700K PHILIPS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Antenne TV au format PDF gratuitement ! Retrouvez votre notice SDV7700K - PHILIPS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SDV7700K de la marque PHILIPS.

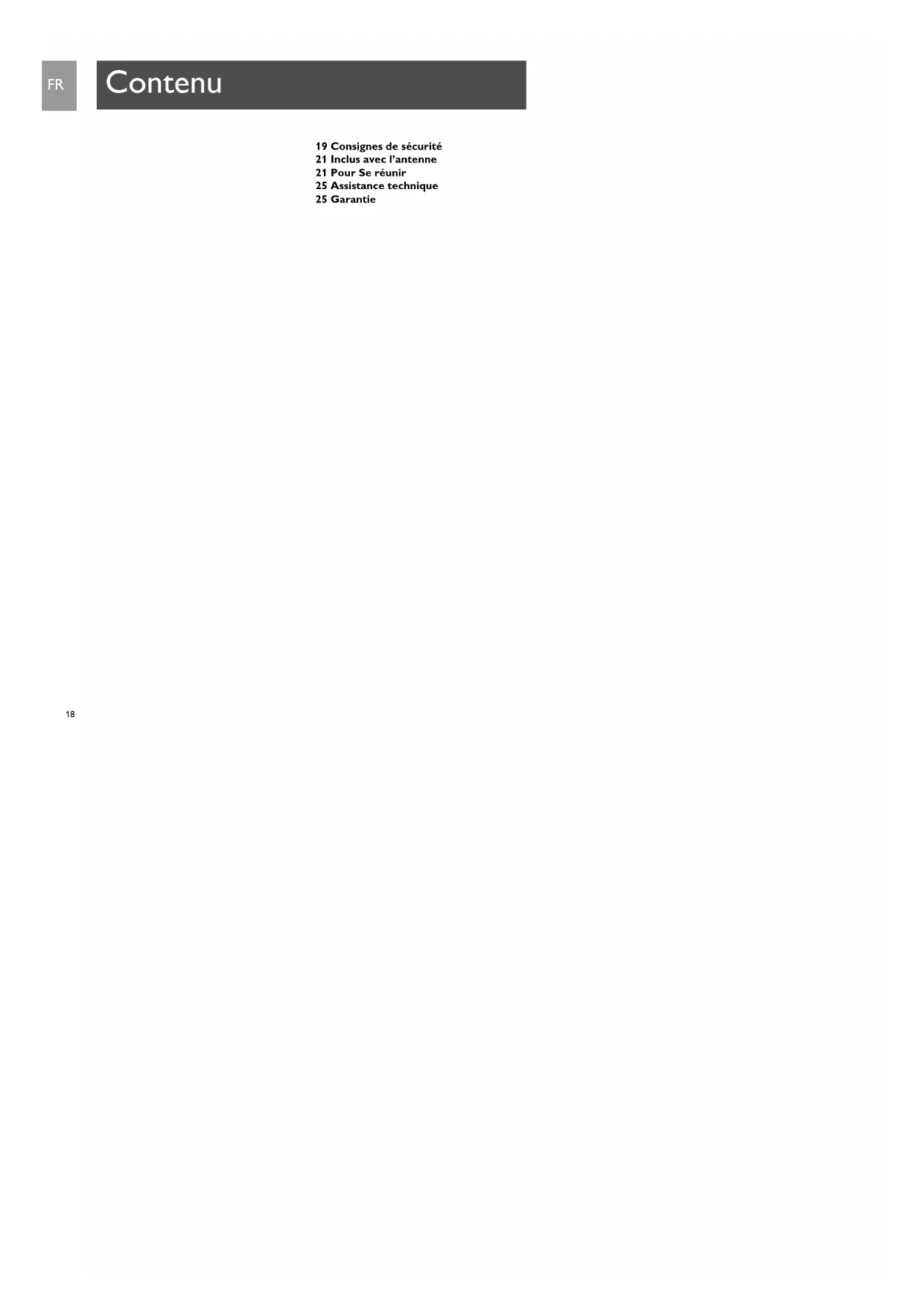

MODE D'EMPLOI SDV7700K PHILIPS
19 Consignes de sécurité
21 Inclus avec l'antenne
21 Pour Se réunir
25 Assistance technique
25 Garantie
Consignes de sécurité
Avertissement - Il est dangereux d'installer ce produit à proximé de lignes électriques. Pour votre sécurité, gardez l'échelle et l'antenne à distance des lignes électriques. Un contact avec ces dernières peut entrainer l'électrocution.

CNE - Code national de l'électricité
L'unité de décharge de l'antenne n'est pas requise si le fil de sortie des conducteurs est protégé par une gaine métallique continue qui est mise à la masse ajustement et en permanence.

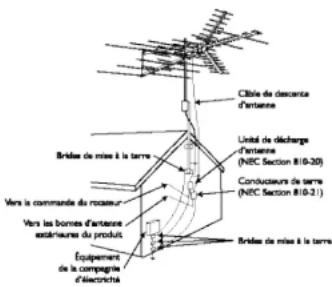

Mise à la terre de l'antenne et mise en garde
- Les antennes extérieure s, et les cables de descente qui vont de l'antenne au batiment, ne doivent pas croiser les cables d'éclairage ou d'almentation électrique à découvert. Illes doivent être gardés à distance de tout circuit d'almentation afin de prévenir les risques de contact accidentel.
- Chaque cable de descente qui part d'une antennene exterieure doit et re connecte à une unité de décharge d'antenne. Les unités de décharge d'antenne (ou parafo u d're) doivent être situées à l'extérieur du[bâtiment, ou à l'intérieur de celui-ci entre le point d'entree du cable de descente et la T V, et aussi pres que possible de l'entrée des cables dans le[bâtiment.
Consignes de sécurité importantes
Si vous n'etes pas à l'aise ou suffisamment qualifié pour installerer cette antennenous vous recommendans de faire appel à un installateur d'antenne profe s i o n e l.
Lisez les instructions attentivement avant derialcder a l'installation de cette antenne.
Il est dangereux d'instituter ou démonter cette antennà à proximé de lignes électriques. Chaque année, des centaines de personnes sont tuées ou blessées en tentant d'instituter ou réparer des antennes. A f i n d'instituter l'antennè d'une façon adéquate et sécuritaire, lisé et o b s e rvez ces consignes de sécurité attentive men t.
Lechioix de l'emplacement de I'antenne doit s'effectuer aussi bien en fonction de la sécurité que de la qualite de la reception.
Toutes les lignes - électriques, de cablodistribution et téléphoniques - se re s e m b l e n t. Par mesure de sécurité, c o n s i d e rez que N'IMPORTE QUELLE ligne aérienné est susceptible d'être folale.
Ne placez jamais une antennae à un endroit d'ou elle pourrait tomber sur ou frapper une ligne électrique. En cas de doute, contactez vo t re compagnie d'électricité. Permetteze-lur d'évaluater vo t re site.
Les antennes extérieures doivent etre mises a la terre par l'intermedi- aire d'un parafoudre homologue.Laréglementation locale peut avoir i r

des exigences particulieres. Utilisez un fil de mise à la terre de calibre AWG 8 ou supérieur.
Des restrictions concernant l'élevation de l'antenne ou d'autres critères s'euvent s'appliquer à vo t re installation selon la proximé d'aéroports ou certains règlements locaux.
Prenze le temps de bien planifier votre installation. Effectuez les étapes d'assemblage au sol et ne hissez l'antenne sur son emplacement qu'une fois ce travail préliminaire terminé.
Ne travailliez PAS dans des conditions humides, n e i g e u s , venteuses ni o r a g e u s . N'utilisez PAS une échelle métallique.
Si I'antenne commence a tomber, laissez faire et EOignez-vo u s. N'oubliez pas que le mait et le cable d'antenne sont d'excellents conducteurs d'électricité.
IMPORTANT LIRE AVANT L'INSTALLATION
N'installé PAS l'antenne si vous étés seul.À s s u re z - vous de l'aide de deux autres personnes.
Dans l'eventualité où une partie peutonnaque de l'antenne entraïerait en contact avec une ligne électricque ... N'Y TOUCHEZ PAS NI NE T E N-TEZ DE L'ENLEVER PAR VO US - M ÉME .C o m muniquez avec vo t re compagnie d'électricité locale immédiatement. Des techniciens qualifiés vi e n dront la déplacer.
Si une electrocution survient . . . NE TOUCHEZ PAS À LA PERSONNE EN CONTACT AVEC LA LIGNE ÉLECTRIQUE,car vous pour i e z aussi être electro c u t e. Utilisez plutôt une planche, baton ou cordage SECS pour élognier la victime de la ligne électrique et de l'antenne. U n e fais la victime en lieu sur, vérifie son état.Si elle a cessé de re s p i r r, pratiquez immidiatement la réanimation card i o - re s p i r a t o r (RCR) et d e m e u rez avec elle.Demandez à quelqu'un de contacter une assistance medicale.
Installez les antennes filaires à une hauteur telè que personne ne risquera de s'y frap pér.
N'installez pas de fil(s) d'antenne au-dessus ni en-dessous de câbles de s'envice public.
Inclus avec l'antenne
Remarque: De la ferruure additionnelle peut etre requise pour finaliser l'installation et la connexion de voire antenne.Avant de commencer le montage, veuillez dire attentivement l'ensemble des instructions pour déterminer vos besoines specifiques.
Pièces incluses :
a.Fleche UHF-A 2
b. Flèche UHF-B 2
c. Flèche VHF-A 1
d. Flèche VHF-B 2
e. Éléments réflecteurs 2
f.Element de 46 po (1,17 m) 2
g. Elément de 50 po (1,27 m) 2
h. Jambe de force 2
j. Fil de mise en phase 2
k. Supports de reflecteur 2
I. Supports de pivot 4
n. Manettes de verrouillage 4
p. C apuchons d'extrémité 8
q.Vis (1-3/4 po) 5
r. Vis (1-1/2 po) 10
s. Vis (3/4 po) 2
t. Rondelles freins/ Rondelles 6,4
u. Ecrous a oreilles 17
v. Écrous 6
w. Séparateur de bande 1
x. Etrier de fixation 3
y. Pièce transversale (pour étrier de fixation) ... 3
z. Selle d'antenne 1
*Les quantités enumeratedes comptennent aussi les pieces déjà fixées à l'antenne.
REMARQUE: Le cable, le mat et les feures de fixation ne sont pas inclus.
Pour Se réunir

Assemblage de la partie UHF

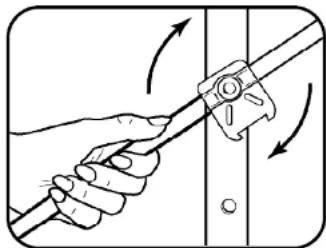

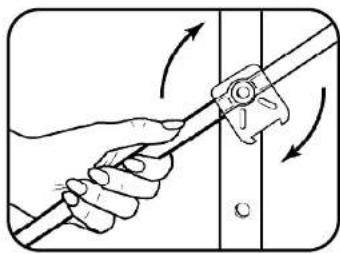

- Faire pivoter en place les tiges d' éléments reflècteurs. REMARQUE: Pour les faire pivoter, empaignez les tiges à proximité du pivot et libéréz la pression du reassert sur les détentes du support de pivot. N'exerce pas de pression excessive sur les tiges d' éléments reflècteurs.

- Insérez la flèche UHF-A dans la flèche UHF-B et fixez à l'aide d'une vis 1-1/2 po et d'une rondelle frein.

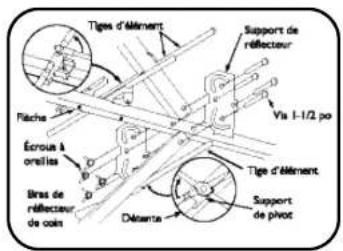

Fixez les supports de fixation du bras du reflecteur sur l'assemblage de flèches UHF (étapé précédente) à l'aide de deux vis 1-1/2 po et leurs écrous à oreilles. S'assurer que les arcs de rotation des supports de fixation des bras de reflecteur sont face aux éléments de flèches UHF.
Fixez les bras de reflecteur de coin aux supports de fixation des bras de reflecteur en faisant glisser les bras entre les supports. Fixez a l'aide de vis 1-1/2 po et d'écroux à oreilles. Fixez les bras de reflecteur à fond en les enclenchant dans les pattes de verrouillage et en serrant les vis.

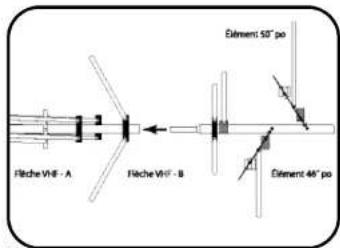

Assemblage de la partie VHF
Faire pivoter en place les tiges des éléments reflècteurs des flèches VHF-A et VHF-B. REMARQUE: Pour les faire pivoter, empaignez les tiges à proximate du pivot et libéré la pression du reassert sur les détenantes du support de pivot. N'exerze pas de pression excessive sur les tiges éléments reflècteurs.

Fixez un élément 46 po dans le trou A de la flèche VHF-B.
Fixez un élément 50 po à la flèche VHF-B.
Répéteze chaque étape pour la flèche VHF-B.
Pour Se réunir
FR

- In s érez le bras UHF-B dans le bras UHF-A et fixez à l'aide de vis 1-1/2 po et de rondelles freins. Répétez les étapes pour la deuxieme flèche.

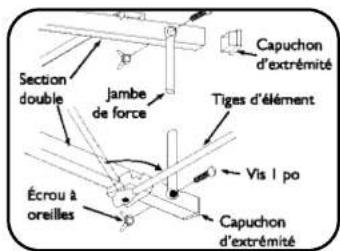

Fixez la jambe de force a l'arriere de la flèche VHF l'aide de vis 1-1/2 po et d'écrous à oreilles.

- Faites glisser la flèche UHF à travers le centre de la fente du bloc de support de la flèche VHF jusqu'à ce que le trou A de la flèche UHF s'aligné sur le trou B de la flèche VHF. Fixez à l'aide de vis 1-1/2 po et d'écrous à oreilles.

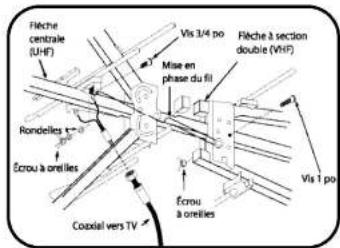

Fixez le fil de mise en phase et le fil de descente à l'antenne UHF à l'aide de vis 3/4 po, de rondelles et d'écrous à oreilles. - In sé rezles capuchons aux extrémités de toutes les flèches.

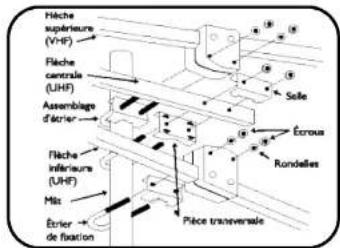

Fixez les étriers sur les pieces transversales.
Utilise la selle au centre de la flèche.
Fixez sans serrer les étriers à l'antenne.
- In serezle mata travers les etriers.
- Serez les étriers à fond. Tous les étriers doivent se couver sur un seul côte du mât.

Fixer la douille a sertir au mait.
- Insérez le fil dans la douille et serrez à l'aide d'une pince.
- Les lignes électriques doivent se couver le plus loin possible.

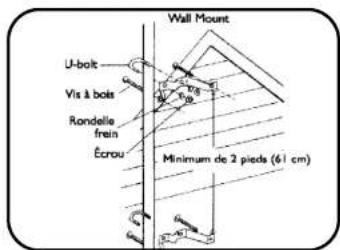

Fixez les écriers sur les ferrures de fixation murales à l'aide des rondelles freins et des écrous.
Fixez les ferrures au mur à l'aide de vis à bois.
- Espacez les ferrules de fixation à intervalles d'au moins deux pieds (61 cm).
- Insérez le mât avec l'antenne assemblée à travers les étriers.
- Dirigez l'antenne vers la station de télévision.
- Serrez les étriers à fond.

- Les ferrules de fixation murales et de cheminée ne sont pas comprises.

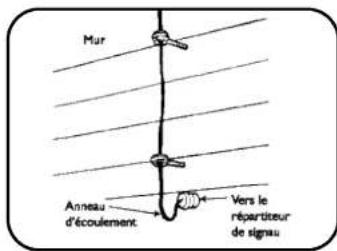

Fil de descente
Fixez le fil de descente à la maison à l'aide d'une douille à ser-tir (type vis).
- Serrez les douilles à sartir à l'aide d'une pince une fois le fil installé.
- Évitez de courber le fil de descent abruptement.
- Formez un anneau d'écoulement à l'endetroit où le fil penètre dans le mur.
Ferrures de fixation murales non incluses.
- Les fe r r u res de fixation, le m a t et les douilles à sertir ne sont pas inclus.

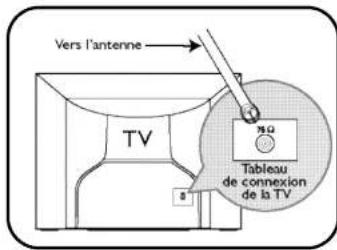

Séparateur de bande
Racordezle séparateur de bande aux bornes ap propriées du t'éleviseur.
R a c c o r dez le fil de descente de I'antenne au séparateur de bande.
- Une chaîne FM ou un second téléviseur peuvent être raccordés à la deuxieme sortie du séparateur de bande.

REMARQUE: Le séparateur de bande n'est requis que pour les téléviseurs moins récents dotés d'entrées VHF/UHF. Pour la plupart des téléviseurs récents, raccord simplyn le cable de l'anterne à l'entrée « F »
Garantie à vie limitee
Le fabricant garantit que ce produit ne désentera aucun défaut de matériel, de fabrication ou d'assemblage dans des conditions d'utilisation normale conformes aux specifications et mises en garde affrentes, et ce aussi longtemps que ce produit demeure en votre possession. Cette garantie s'applique seulement à l'acheteur initial du produit et elle n'est pas transférable. Les produits défectueux doivent être returnés au point de vente avec une preuve d'achat date en vue d'une réparation ou d'un remplacement. AUCUNE AUTRE GARANTIE EXPRESSE NE S'APPLIQUE. Dans la mesure où la loi l'autorise, les dommages accessoires ou indirects ne sont pas couverts. Cette garantie vous confère des droits juridiques spécifiées et vous pouvez aussi avoir d'autres droits qui varient d'un pays à l'autre.
2005
Qualité contrôle aux États-Unis
