Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

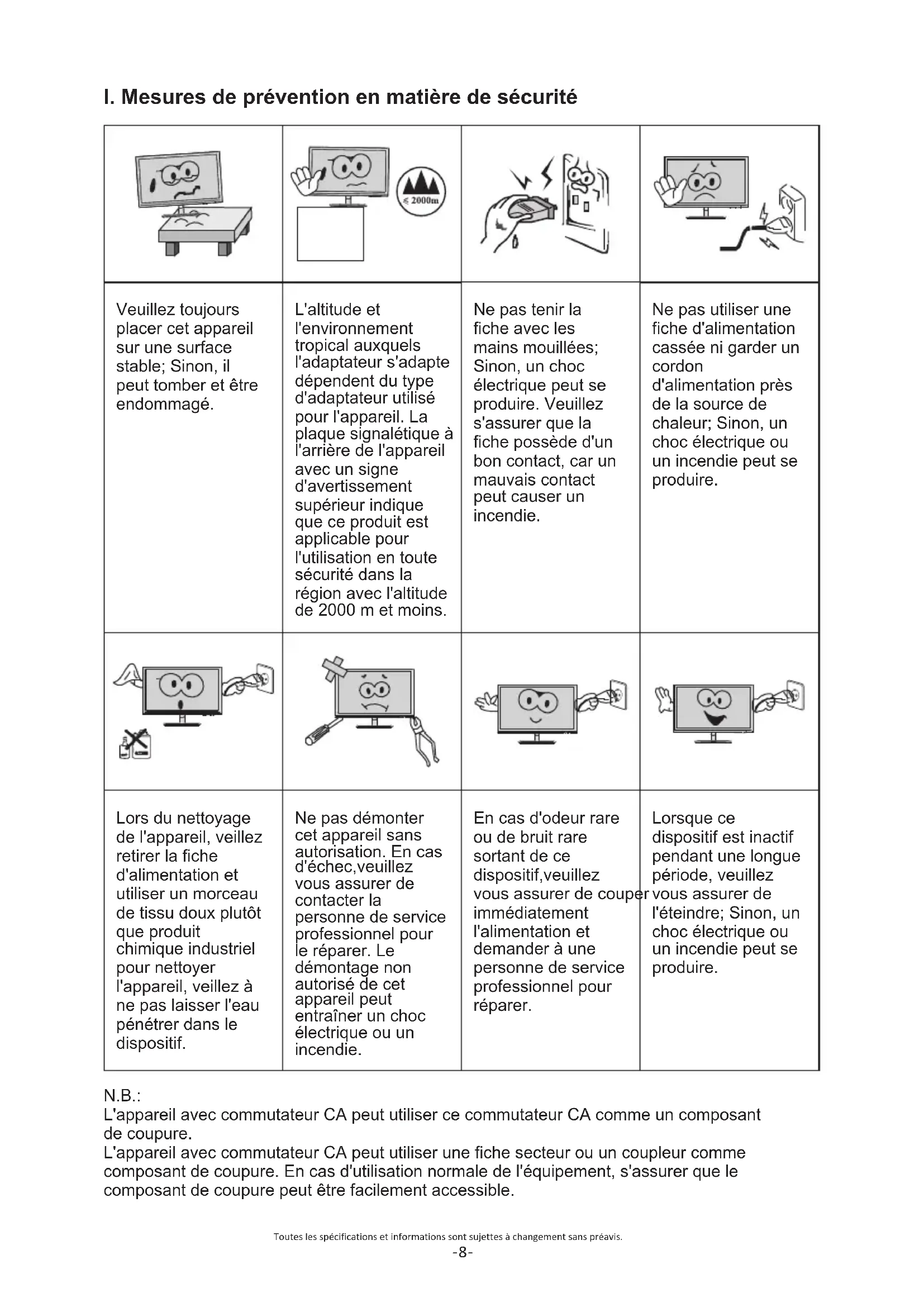

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible.

II. Instructions d'installation

adaptateur d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Réglage de la rotation de l'angle

1. L'écran peut être incliné vers

l'avant de 5 degrés et être incliné vers l'arrière de 20 degrés.

plage de -30 ° à 30 °. L'angle peut être réglé dans la

3. Dans la direction verticale,il est

possible d'effectuer le réglage vers le haut/vers le bas dans une gamme de 65 mm.

moniteur, veillez à ne pas toucher ou appuyez sur la zone de l'écran. Lorsque vous réglez l'angle du

3. Assemblage du produit

Voir le schéma d'assemblage sur le couvercle de la boite d'emballage. (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)Toutes les spécifications et informations sont sujettes à changement sans préavis.

Toutes les spécifications et informations sont sujettes à changement sans préavis.

Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible.

II. Instructions d'installation

adaptateur d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Réglage de la rotation de l'angle

1. L'écran peut être incliné vers

l'avant de 5 degrés et être incliné vers l'arrière de 20 degrés.

plage de -30 ° à 30 °. L'angle peut être réglé dans la

3. Dans la direction verticale,il est

possible d'effectuer le réglage vers le haut/vers le bas dans une gamme de 65 mm.

moniteur, veillez à ne pas toucher ou appuyez sur la zone de l'écran. Lorsque vous réglez l'angle du

3. Assemblage du produit

Voir le schéma d'assemblage sur le couvercle de la boite d'emballage. (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)Toutes les spécifications et informations sont sujettes à changement sans préavis.

III. Connecter moniteur au PC

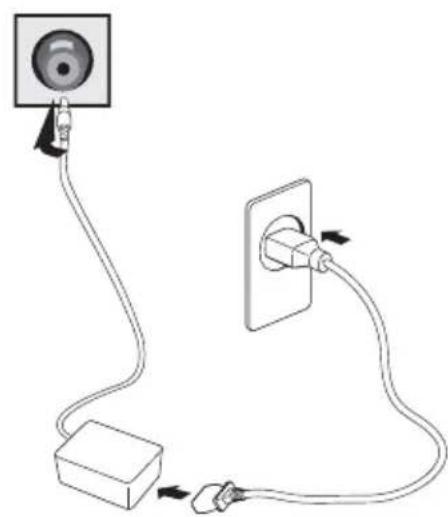

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur. adaptateur d'alimentationAvertissement: Utiliser toujours le cordon d'alimentation avec une configuration standard.(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

IV. Configuration utilisateur

1. Diagramme schématique des touches

2. Description des fonctions clés

N.B.: Les clés physiques du modèle spécifique prévaudront. Indi cate ur LED

Touche MENU, menu principal pop-up/retourner au menu précédent (S'il s'agit du menu principal, quitter le menu entier). Lorsque le menu est ouvert,utilisée comme touche de sélection"Aller à droite" pour entrer le menu de commande suivant; Lorsque le menu est fermé, appuyez sur pour entrer la commutation des sources d'entrée de signal. Lorsque le menu est ouvert,utilisée comme touche de sélection "Aller vers le haut",la valeur de barre de progression est incrémentée; Lorsque le menu est fermé, appuyez sur pour entrer la commutation des modes. Lorsque le menu est ouvert,utilisée comme touche de sélection "Aller vers le bas",la valeur de barre de progression est décrémentée; Lorsque le menu est fermé, appuyez sur pour entrer la commutation des points à visée du jeu (l'interrupteur des points de visée du jeu est allumé). Interrupteur d'alimentation/Touche MENU; appuyez brièvement sur:le menu principal/Confirmation apparaîtra, appuyez longuement sur: Arrêter le fonctionnement Bleu: État de démarrage normal, Bleu clignotant: État de veille sous économie d'énergie. Toutes les spécifications et informations sont sujettes à changement sans préavis.

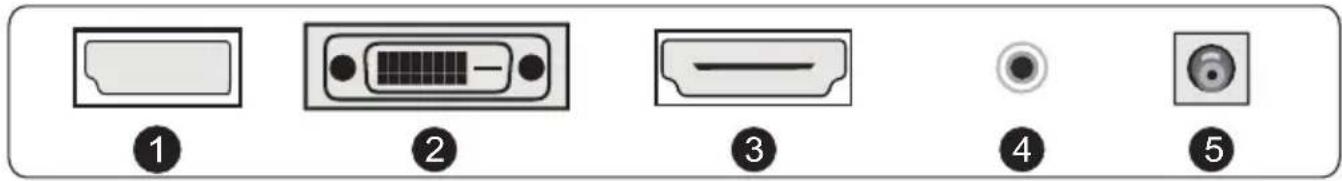

Port DP Connecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur). Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port HDMI Connecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Interface AUDIO Connectez le câble AUDIO au port sortie audio à l'arrière du moniteur (cela nécessite le support du moniteur). Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur.

5Toutes les spécifications et informations sont sujettes à changement sans préavis.

III. Connecter moniteur au PC

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur. adaptateur d'alimentationAvertissement: Utiliser toujours le cordon d'alimentation avec une configuration standard.(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

IV. Configuration utilisateur

1. Diagramme schématique des touches

2. Description des fonctions clés

N.B.: Les clés physiques du modèle spécifique prévaudront.

Touche MENU, menu principal pop-up/retourner au menu précédent (S'il s'agit du menu principal, quitter le menu entier).Lorsque le menu est ouvert,utilisée comme touche de sélection"Aller à droite" pour entrer le menu de commande suivant;Lorsque le menu est fermé, appuyez sur pour entrer la commutation des sources d'entrée de signal.Lorsque le menu est ouvert,utilisée comme touche de sélection "Aller vers le haut",la valeur de barre de progression est incrémentée;Lorsque le menu est fermé, appuyez sur pour entrer la commutation des modes.Lorsque le menu est ouvert,utilisée comme touche de sélection "Aller vers le bas",la valeur de barre de progression est décrémentée;Lorsque le menu est fermé, appuyez sur pour entrer la commutation des points à visée du jeu (l'interrupteur des points de visée du jeu est allumé).Interrupteur d'alimentation/Touche MENU; appuyez brièvement sur:le menu principal/Confirmation apparaîtra, appuyez longuement sur: Arrêter le fonctionnementBleu: État de démarrage normal, Bleu clignotant: État de veille sous économie d'énergie.Toutes les spécifications et informations sont sujettes à changement sans préavis.

Port DP Connecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur). Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port HDMI Connecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Interface AUDIO Connectez le câble AUDIO au port sortie audio à l'arrière du moniteur (cela nécessite le support du moniteur). Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur.

5V. Descriptions des fonctions du menu d'opération (OSD) Toutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude. N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra. DescriptionÉlément de menu de premier niveauÉlément de menu de deuxième niveauÉlément de menu de troisième niveauToutes les spécifications et informations sont sujettes à changement sans préavis.

LED Mode DCR FreeSync Aspect Pointeur Temps de réponse Luminosité Contraste T°. Couleur Image Jeux Configuration Langue Éteindre Réinit. Désactiver la fonction de minuterie Réinitialiser les valeurs par défaut de l'usine Quitter la fonction Mode d'utilisation normale Mode d'application pour visualisation du film Mode de jeu de tir à la première personne Mode de jeu de stratégie Mode d'application du filtrage de lumière bleue pour protection des yeux Activer le contraste dynamique Désactiver le contraste dynamique Activer la fonction FreeSync, supporter seulement la carte graphique AMD (doit être supporté par le moniteur) Désactiver la fonction FreeSync (doit être supporté par le moniteur) Ajuster automatiquement l'échelle d'image Ajuster l'image en mode écran large Ajuster l'image au mode 4: 3 Mode OD général, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD à vitesse maximale, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD désactivé(doit être supporté par le moniteur) Définir comme température de couleur fraîche Définir comme température de couleur chaude Ajuster la luminosité de l'écran Ajuster le contraste de l'écran Entrée de signal DVI (numérique) Entrée de signal HDMI (numérique) Entrée de signal DisplayPort (numérique) Désactiver la fonction du point à visée Passer au point à visée rond rouge Passer au point à visée rond vert Passer au point à visée croisé rouge Passer au point à visée croisé vert Ajuster légèrement la température de couleur rouge Ajuster légèrement la température de couleur verte Ajuster légèrement la température de couleur bleue Arrêt automatique après 1 minute sous économie d'énergie en l'absence de signal Désactivé LED Activé LED Ajuster la luminosité du ton de couleur gris 1.8 Ajuster la luminosité du ton de couleur gris 2.2V. Descriptions des fonctions du menu d'opération (OSD) Toutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude. N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra. DescriptionÉlément de menu de premier niveauÉlément de menu de deuxième niveauÉlément de menu de troisième niveauToutes les spécifications et informations sont sujettes à changement sans préavis.

LED Mode DCR FreeSync Aspect Pointeur Temps de réponse Luminosité Contraste T°. Couleur Image Jeux Configuration Langue Éteindre Réinit. Désactiver la fonction de minuterie Réinitialiser les valeurs par défaut de l'usine Quitter la fonction Mode d'utilisation normale Mode d'application pour visualisation du film Mode de jeu de tir à la première personne Mode de jeu de stratégie Mode d'application du filtrage de lumière bleue pour protection des yeux Activer le contraste dynamique Désactiver le contraste dynamique Activer la fonction FreeSync, supporter seulement la carte graphique AMD (doit être supporté par le moniteur) Désactiver la fonction FreeSync (doit être supporté par le moniteur) Ajuster automatiquement l'échelle d'image Ajuster l'image en mode écran large Ajuster l'image au mode 4: 3 Mode OD général, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD à vitesse maximale, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD désactivé(doit être supporté par le moniteur) Définir comme température de couleur fraîche Définir comme température de couleur chaude Ajuster la luminosité de l'écran Ajuster le contraste de l'écran Entrée de signal DVI (numérique) Entrée de signal HDMI (numérique) Entrée de signal DisplayPort (numérique) Désactiver la fonction du point à visée Passer au point à visée rond rouge Passer au point à visée rond vert Passer au point à visée croisé rouge Passer au point à visée croisé vert Ajuster légèrement la température de couleur rouge Ajuster légèrement la température de couleur verte Ajuster légèrement la température de couleur bleue Arrêt automatique après 1 minute sous économie d'énergie en l'absence de signal Désactivé LED Activé LED Ajuster la luminosité du ton de couleur gris 1.8 Ajuster la luminosité du ton de couleur gris 2.2Toutes les spécifications et informations sont sujettes à changement sans préavis.

Dimensions diagonales

VII. Spécifications du produit

Ratio d'aspect d'image Dimensions d'image (mm) Distance du point(mm) Résolution optimale 60cm(23.6") 16:9 521.4*293.28 0.272*0.272 1920*1080 N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique.

VIII. Tableau des modes prédéfinis du produit

En mode de connexion HDMI N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique. En mode de connexion DVI/DP Remarque: Lorsque la résolution est de 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz connexion via le port DVI, veuillez choisir des câbles DVI à double canal de 24 + 1 broche.

Température ambiante Humidité Température de stockage Température de travail RH pour l'opération -20℃ to 60℃ 5℃ to 40℃ 20% 80% to Ratio d'aspectDimensions de l'écran Résolution prédéfinie/Taux de rafraîchissement Ratio d'aspectDimensions de l'écran Résolution prédéfinie/Taux de rafraîchissement Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.
