MANUAL DE USUARIO Optix MAG24C MSI

Por favor coloque este dispositivo sobre una superficie estable; de lo contrario, podría caerse y dañarse. La altitud y el ambiente tropical que se adapte al adaptador dependen del adaptador que se utiliza para el dispositivo. La placa de características en la parte posterior del dispositivo con la señal de advertencia antedicha indica que este producto es aplicable para el uso seguro de la región con la altitud de 2, 000 m y abajo. Do not hold the plug with wet hand; otherwise, electric shock may occur. Make sure the plug has a good touch because poor touch may cause fire. No sostenga el enchufe con la mano húmeda; de lo contrario, se puede producir una descarga eléctrica. Cerciórese de que el enchufe tenga un buen tacto porque el tacto mal puede causar el fuego. No utilice un enchufe de alimentación roto ni mantenga un cable de alimentación cerca de fuentes de calor; de lo contrario, puede producirse una descarga eléctrica o un incendio. Al limpiar el dispositivo, asegúrese de quitar el enchufe de alimentación, utilice un trozo de paño suave en lugar de químico industrial para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo. No desarme este dispositivo sin permiso. En caso de fallo, asegúrese de contactar a la persona de servicio profesional para reparación. El desmontaje autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio. En caso de olor raro o ruido fuera de este dispositivo, asegúrese de cortar inmediatamente la fuente de alimentación y pedirle a una persona de servicio profesional para solucionar el problema. Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo; de lo contrario, puede producirse una descarga eléctrica o un incendio.

I. Medidas de Prevención de la Seguridad

Nota: El dispositivo con interruptor de CA puede usar este interruptor de CA como componente de corte. El dispositivo sin interruptor de CA puede utilizar el enchufe o el acoplador de energía como componente del atajo. En caso de uso normal del equipo, asegúrese de que el componente de corte se puede acceder fácilmente. 16:9 23.6" 16:9 23.6"

Por favor coloque este dispositivo sobre una superficie estable; de lo contrario, podría caerse y dañarse. La altitud y el ambiente tropical que se adapte al adaptador dependen del adaptador que se utiliza para el dispositivo. La placa de características en la parte posterior del dispositivo con la señal de advertencia antedicha indica que este producto es aplicable para el uso seguro de la región con la altitud de 2, 000 m y abajo. Do not hold the plug with wet hand; otherwise, electric shock may occur. Make sure the plug has a good touch because poor touch may cause fire. No sostenga el enchufe con la mano húmeda; de lo contrario, se puede producir una descarga eléctrica. Cerciórese de que el enchufe tenga un buen tacto porque el tacto mal puede causar el fuego. No utilice un enchufe de alimentación roto ni mantenga un cable de alimentación cerca de fuentes de calor; de lo contrario, puede producirse una descarga eléctrica o un incendio. Al limpiar el dispositivo, asegúrese de quitar el enchufe de alimentación, utilice un trozo de paño suave en lugar de químico industrial para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo. No desarme este dispositivo sin permiso. En caso de fallo, asegúrese de contactar a la persona de servicio profesional para reparación. El desmontaje autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio. En caso de olor raro o ruido fuera de este dispositivo, asegúrese de cortar inmediatamente la fuente de alimentación y pedirle a una persona de servicio profesional para solucionar el problema. Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo; de lo contrario, puede producirse una descarga eléctrica o un incendio.

I. Medidas de Prevención de la Seguridad

Nota: El dispositivo con interruptor de CA puede usar este interruptor de CA como componente de corte. El dispositivo sin interruptor de CA puede utilizar el enchufe o el acoplador de energía como componente del atajo. En caso de uso normal del equipo, asegúrese de que el componente de corte se puede acceder fácilmente. 16:9 23.6" 16:9 23.6"

70Hz 720x400Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

II. Instrucciones de instalación

Adaptador de corriente Cable de señal Manual del usuario Base/soporte Tarjeta de garantía (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.) (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.) Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

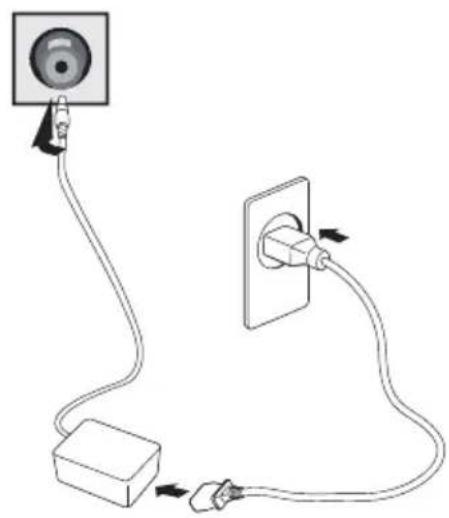

III. Conectar el monitor a la PC

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben regirse.) Antes de conectar el monitor LCD a la PC, por favor encienda el PC y el monitor. Adaptador de corriente Advertenica: Utilice siempre el cable de alimentación de la configuración estándar. Puerto DP Connect the DP cable into the DP IN port of the monitor (this needs the support of the monitor). Puerto DVI Conecte el cable DVI en el puerto DVI IN en la parte posterior del monitor (esto soporte del monitor). Puerto HDMI Conectar el cable HDMI en el puerto HDMI IN en la parte posterior del monitor (esto necesita el soporte del monitor). Inteface de AUDIO Conecte el cable de audio al puerto de salida de audio la parte posterior del monitor (necesita soporte para el monitor). Enchufe de energía Conecte el cable de alimentación del monitor en el puerto de alimentación en la parte posterior del monitor.

2. Ajuste de la rotación de ángulo

1. La pantalla puede ser 5 grados

de-30 ° a 30 °, ajuste izquierdo y derecho. El ángulo puede estar en la gama

3. La dirección vertical puede

estar dentro de la gama de 65 mm, ajuste hacia arriba y abajo.

pantalla, tenga cuidado de no toque ni pressione el área de la pantalla. Cuando ajuste el ángulo de la

3. Montaje de producto

Vea el diagrama de montaje en la tapa del empaque.

5Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

II. Instrucciones de instalación

Adaptador de corriente Cable de señal Manual del usuario Base/soporte Tarjeta de garantía (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.) (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.) Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben regirse.) Antes de conectar el monitor LCD a la PC, por favor encienda el PC y el monitor. Adaptador de corriente Advertenica: Utilice siempre el cable de alimentación de la configuración estándar.

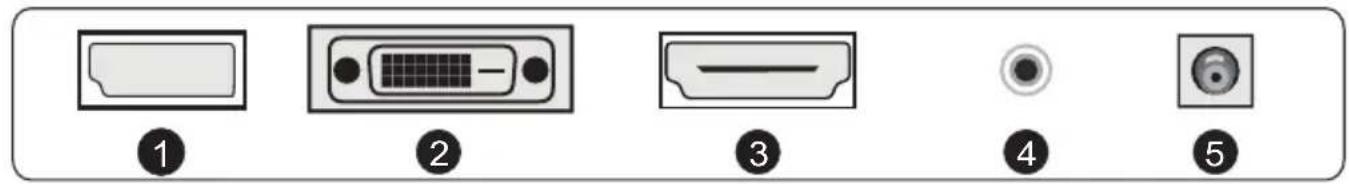

Puerto DP Connect the DP cable into the DP IN port of the monitor (this needs the support of the monitor). Puerto DVI Conecte el cable DVI en el puerto DVI IN en la parte posterior del monitor (esto soporte del monitor). Puerto HDMI Conectar el cable HDMI en el puerto HDMI IN en la parte posterior del monitor (esto necesita el soporte del monitor). Inteface de AUDIO Conecte el cable de audio al puerto de salida de audio la parte posterior del monitor (necesita soporte para el monitor). Enchufe de energía Conecte el cable de alimentación del monitor en el puerto de alimentación en la parte posterior del monitor.

2. Ajuste de la rotación de ángulo

1. La pantalla puede ser 5 grados

de-30 ° a 30 °, ajuste izquierdo y derecho. El ángulo puede estar en la gama

3. La dirección vertical puede

estar dentro de la gama de 65 mm, ajuste hacia arriba y abajo.

pantalla, tenga cuidado de no toque ni pressione el área de la pantalla. Cuando ajuste el ángulo de la

3. Montaje de producto

Vea el diagrama de montaje en la tapa del empaque.

5Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

IV. Configuración del usuario

1. Diagrama esquemático de las teclas

2. Descripción de las funciones de las teclas

Nota: las claves físicas del modelo específico deben regirse.

V. Descripciones de funciones del menú de operación (OSD)

Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Descripción Artículo de menú de primer nivel Artículo de menú de segundo nivel Artículo de menú de tercer nivel

Luz indicadora de LEd

Tecla MENU; menú principal/volver al menú anterior (cuando está eb el menú principal, salir del menú completo). Cuando se abra el menú, haga la función correcta para seleccionar la tecla, en el siguiente menú de pedido; Cuando el menú está apagado, presione la llave para entrar la fuente de señal de ingreso. Cuando el menú está abierto, haga clic la llave para seleccionar hacia arriba, se aumenta el valor de barra de progreso; Cuando el menú se cierre, presione la llave para entrar la alternación de modo. Cuando el menú está abierto, haga clic la llave para seleccionar hacia arriba, se reduce el valor de barra de progreso; Cuando el menú está apagado, presione la llave entrar la alternación de Mira del Juego (el interruptor de esterella está en estado abierto). Llave del interruptor/ menú; pressione cortamente: se salta el menú principal /confirmación, presione largamente: parada. Azul: estado de arranque normal; azul parpadeante: estado de espera de ahorro de energía. Nota: Las funciones pueden ser ajustadas debido al modelo específico o a la actualización de la versión del software. El modelo físico debe gobernarse. Desactivar la función de apagado del temporizador Restablecer los valores predeterminados de fábrica Salir de esta función Modo de uso normal Visualización del modo de aplicación de películas Modo de juego de tiros en primera persona Modo de juego de estrategia Modo del uso de ojo-protegiendo la luz azul Abrir contraste dinámico Desactivar contraste dinámico Activar la función Freesync para soportar sólo Carta de AMD (requiere la compatibilidad con el monitor) Se apaga automaticamente despuñes de la entrada de estado sin señal y se ahorra la energía durante 1 minutos. Desactivar la función FreeSync (requiere la compatibilidad con el monitor) Ajustar automáticamente las proporciones de la imagen Ajustar imagen al modo panorámico Ajuste la imagen al modo 4:3 Modo general de OD, reduzca el desenfoque del movimiento (ayuda del monitor de la necesidad) Modo de la velocidad del OD, reducir el desenfoque de movimiento (necesita soporte de monitor) Modo de apagado de OD (requiere soporte de monitor) Fijar a la temperatura fresca Fijar a la temperatura caliente Ajustar brillo de la pantalla Ajustar contraste de la pantalla Entrada de señal de DVI (digital) Entrada de señal de HDMI (digital) Entrada de señal de DisplayPort (digital) Apague la función de mira Alternar a la vista redonda roja Alternar a la vista redonda verde Alternar a la vista de cruz roja Alternar a la vista de cruz verde Ajustar ligeramente a la temperatura del color rojo Ajustar ligeramente a la temperatura del color verde Ajustar ligeramente a la temperatura del color azul Ajustar el tono de color gris brillo 2.2 Ajustar el tono de color gris brillo 1.8 Entrada 501000501000501000R

Apagado LED Encendido LEDTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

IV. Configuración del usuario

1. Diagrama esquemático de las teclas

2. Descripción de las funciones de las teclas

Nota: las claves físicas del modelo específico deben regirse.

V. Descripciones de funciones del menú de operación (OSD)

Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso. DescripciónArtículo de menú de primer nivelArtículo de menú de segundo nivelArtículo de menú de tercer nivel

Luz indicadora de LEd

Tecla MENU; menú principal/volver al menú anterior (cuando está eb el menú principal, salir del menú completo). Cuando se abra el menú, haga la función correcta para seleccionar la tecla, en el siguiente menú de pedido; Cuando el menú está apagado, presione la llave para entrar la fuente de señal de ingreso. Cuando el menú está abierto, haga clic la llave para seleccionar hacia arriba, se aumenta el valor de barra de progreso; Cuando el menú se cierre, presione la llave para entrar la alternación de modo. Cuando el menú está abierto, haga clic la llave para seleccionar hacia arriba, se reduce el valor de barra de progreso; Cuando el menú está apagado, presione la llave entrar la alternación de Mira del Juego (el interruptor de esterella está en estado abierto). Llave del interruptor/ menú; pressione cortamente: se salta el menú principal /confirmación, presione largamente: parada. Azul: estado de arranque normal; azul parpadeante: estado de espera de ahorro de energía. Nota: Las funciones pueden ser ajustadas debido al modelo específico o a la actualización de la versión del software. El modelo físico debe gobernarse. Desactivar la función de apagado del temporizador Restablecer los valores predeterminados de fábrica Salir de esta función Modo de uso normal Visualización del modo de aplicación de películas Modo de juego de tiros en primera persona Modo de juego de estrategia Modo del uso de ojo-protegiendo la luz azul Abrir contraste dinámico Desactivar contraste dinámico Activar la función Freesync para soportar sólo Carta de AMD (requiere la compatibilidad con el monitor) Se apaga automaticamente despuñes de la entrada de estado sin señal y se ahorra la energía durante 1 minutos. Desactivar la función FreeSync (requiere la compatibilidad con el monitor) Ajustar automáticamente las proporciones de la imagen Ajustar imagen al modo panorámico Ajuste la imagen al modo 4:3 Modo general de OD, reduzca el desenfoque del movimiento (ayuda del monitor de la necesidad) Modo de la velocidad del OD, reducir el desenfoque de movimiento (necesita soporte de monitor) Modo de apagado de OD (requiere soporte de monitor) Fijar a la temperatura fresca Fijar a la temperatura caliente Ajustar brillo de la pantalla Ajustar contraste de la pantalla Entrada de señal de DVI (digital) Entrada de señal de HDMI (digital) Entrada de señal de DisplayPort (digital) Apague la función de mira Alternar a la vista redonda roja Alternar a la vista redonda verde Alternar a la vista de cruz roja Alternar a la vista de cruz verde Ajustar ligeramente a la temperatura del color rojo Ajustar ligeramente a la temperatura del color verde Ajustar ligeramente a la temperatura del color azul Ajustar el tono de color gris brillo 2.2 Ajustar el tono de color gris brillo 1.8 Entrada

Apagado LED Encendido LEDTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Suceso de fallos La luz indicadora de encendido no está encendida Posibles soluciones Atenuación de imagen Imagen parpadeante o imagen con ondas Escasez de color (rojo, verde y azul) Cuadro con la diferencia del color (blanco no parece blanco)

Compruebe si la alimentación está encendida

Compruebe si el cable de alimentación está conectado.

Ajuste el brillo y el contraste.

perturbaciones electrónicas. Puede haber aparatos eléctricos o equipos con The power indicator light is on (flickering), but the monitor has no pictures.

Compruebe si la tarjeta de visualización de la PC está correctamente insertada.

Compruebe si el cable de señal del monitor está conectado correctamente con el PC.

Compruebe el enchufe del cable de señal del monitor y asegúrese de que todos los pines no estén doblados.

Observe la luz indicadora presionando la tecla de Caps Lock en el teclado de PC y compruebe si el PC está funcionando. Compruebe si la alimentación de la PC está encendida.

de que todos los pines no estén doblados. Compruebe el cable de señal del monitor y asegúrese

Ajuste el color RGB o reseleccione la temperatura de color.

Compruebe si la tarjeta de visualización es compatible con la función Plug-and-Play. Compruebe si la función de plug-and-Play del Plug-and-Play imposible

• Por favor confirme los valores por defecto del rango dinámico de salida y el formato de píxel en la configuración de gráficos es "TODO". Cuando el brillo de la pantalla es más alto de lo usual. Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

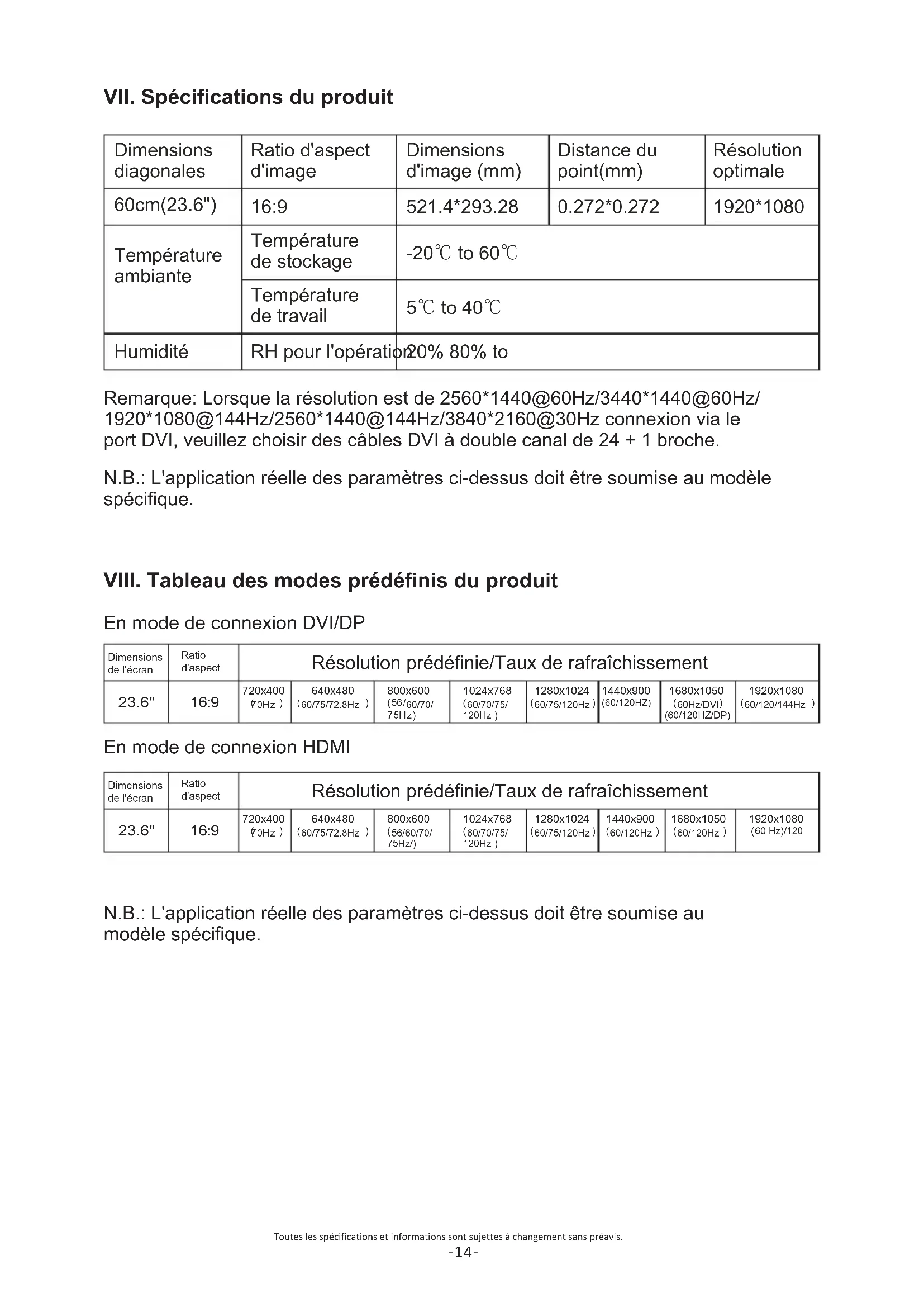

VII. Especificaciones del producto

Relación de aspecto de imagen Picture dimensions (mm) Distancia del punto (mm) Resolución óptima 60cm(23.6″) 16:9 521.4*293.28 0.272*0.272 1920*1080 Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.

VIII. Tabla de modos de preselección del producto

Display dimensions Aspect ratio En modo de conexión de HDMI Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico. En modo de conexión de DVI/DP Observación: Cuando la resolución es 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz conexión vía el puerto de DVI, por favor elige pin doble 24+1 - cable de canal de DVI.

Suceso de fallos La luz indicadora de encendido no está encendida Posibles soluciones Atenuación de imagen Imagen parpadeante o imagen con ondas Escasez de color (rojo, verde y azul) Cuadro con la diferencia del color (blanco no parece blanco)

Compruebe si la alimentación está encendida

Compruebe si el cable de alimentación está conectado.

Ajuste el brillo y el contraste.

perturbaciones electrónicas. Puede haber aparatos eléctricos o equipos con The power indicator light is on (flickering), but the monitor has no pictures.

Compruebe si la tarjeta de visualización de la PC está correctamente insertada.

Compruebe si el cable de señal del monitor está conectado correctamente con el PC.

Compruebe el enchufe del cable de señal del monitor y asegúrese de que todos los pines no estén doblados.

Observe la luz indicadora presionando la tecla de Caps Lock en el teclado de PC y compruebe si el PC está funcionando. Compruebe si la alimentación de la PC está encendida.

de que todos los pines no estén doblados. Compruebe el cable de señal del monitor y asegúrese

Ajuste el color RGB o reseleccione la temperatura de color.

Compruebe si la tarjeta de visualización es compatible con la función Plug-and-Play. Compruebe si la función de plug-and-Play del Plug-and-Play imposible

• Por favor confirme los valores por defecto del rango dinámico de salida y el formato de píxel en la configuración de gráficos es "TODO". Cuando el brillo de la pantalla es más alto de lo usual. Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Dimensiones diagonales

VII. Especificaciones del producto

Relación de aspecto de imagen Picture dimensions (mm) Distancia del punto (mm) Resolución óptima 60cm(23.6″) 16:9 521.4*293.28 0.272*0.272 1920*1080 Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.

VIII. Tabla de modos de preselección del producto

Display dimensionsAspect ratio En modo de conexión de HDMI Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico. En modo de conexión de DVI/DP Observación: Cuando la resolución es 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz conexión vía el puerto de DVI, por favor elige pin doble 24+1 - cable de canal de DVI.

Temperatura ambiente Humedad Temperatura de almacenaje Temperatura de trabajo RH para la operación -20℃ to 60℃ 5℃ to 40℃ 20% 80% to Resolución de preselección/velocidad de actualización Display dimensionsAspect ratio Resolución de preselección/velocidad de actualización 16:9 23.6"
