MANUAL DE USUARIO Optix G24C MSI

I. Medidas de Prevención de la Seguridad

Por favor coloque este dispositivo sobre una superficie estable; de lo contrario, podría caerse y dañarse.	La altitud y el ambiente tropical que se adapte al adaptador dependen del adaptador que se utiliza para el dispositivo. La placa de características en la parte posterior del dispositivo con la señal de advertencia antedicha indica que este producto es aplicable para el uso seguro de la región con la altitud de 2,000 m y abajo.	Do not hold the plug with wet hand; otherwise, electric shock may occur. Make sure the plug has a good touch because poor touch may cause fire. No sostenga el enchufe con la mano húmeda; de lo contrario, se puede producir una descarga eléctrica. Cerciórese de que el enchufe tenga un buen tacto porque el tacto mal puede causar el fuego.	No utilice un enchufe de alimentación roto ni mantenga un cable de alimentación cerca de fuentes de calor; de lo contrario, puede producirse una descarga eléctrica o un incendio.
Al limpiar el dispositivo, asegúrese de quitar el enchufe de alimentación, utilice un trozo de paño suave en lugar de químico industrial para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo.	No desarme este dispositivo sin permiso. En caso de fallo, asegúrese de contactar a la persona de servicio profesional para reparación. El desmontaje autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio.	En caso de olor raro o ruido fuera de este dispositivo, asegúrese de cortar inmediatamente la fuente de alimentación y pedirle a una persona de servicio profesional para solucionar el problema.	Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo; de lo contrario, puede producirse una descarga eléctrica o un incendio.

Nota:
El dispositivo con interruptor de CA puede usar este interruptor de CA como componente de corte.
El dispositivo sin interruptor de CA puede utilizar el enchufe o el acoplador de energía como componente del atajo. En caso de uso normal del equipo, asegúrese de que el componente de corte se puede acceder fácilmente.

II. Instrucciones de instalación

1. Accesorios

Cable de alimentación

Base/soporte

Cable de señal

Tarjeta de garantía

Manual del usuario

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)

2. Ajuste del ángulo

2.1 La pantalla puede ajustarse inclinando hacia adelante y hacia atrás; sin embargo, el ajuste específico depende del modelo específico del dispositivo. Generalmente, puede inclinarse 5 ± 2 ° hacia adelante y 15 ± 2 ° hacia atrás.

2.2 Al ajustar el ángulo del monitor, asegúrese de no tocar o presionar el área de la pantalla.

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)

III. Conectar el monitor a la PC

1

2

3

4

Antes de conectar el monitor LCD a la PC, por favor encienda el PC y el monitor.

Modelo con fuente de alimentación incorporada

* Advertenica: Utilice siempre el cable de alimentación de la configuración estándar.

1 Enchufe de energía

Conecte el cable de alimentación del monitor en el puerto de alimentación en la parte posterior del monitor.

② Puerto DVI

Conecte el cable DVI en el puerto DVI IN en la parte posterior del monitor (esto soporte del monitor).

Conectar el cable HDMI en el puerto HDMI IN en la parte posterior del monitor (esto necesita el soporte del monitor).

4 Puerto DP

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben regirse.)

IV. Configuración del usuario

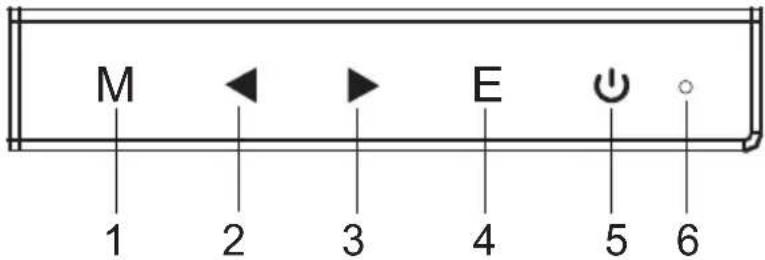

1. Diagrama esquemático de las teclas

2. Descripción de las funciones de las teclas

1.	M	Aparece el menú/reverso en el menú anterior (en caso de menú principal, sale del menú completo).
2.	[GD87]	Cuando se activa el menú, se utiliza como tecla de selección de función izquierda y disminuye progresivamente el valor de la barra de progreso;Cuando el menú está inactivado, se utiliza como el modo de acceso directo especificado (para el dispositivo de avistamiento).
3.	[KGWC]	Cuando se activa el menú, se utiliza como tecla de selección de función derecha y aumenta progresivamente el valor de la barra de progreso;Cuando el menú está inactivado, se utiliza como modo de atajo de teclado (modo FPS/RTS).
4.	E	Si el menú está activado, seleccione la función correspondiente.
5.		Interruptor de encendido: Energía encendido/ apagado del monitor.
6.	Luz de indicador del LED	Azul: Estado de conmutación normal; parpadeo en azul: estado de ahorro de energía.

Nota: las claves físicas del modelo específico deben regirse.

V. Descripciones de funciones del menú de operación (OSD)

Artículo de menú de primer nivel	Icono de menú de primer nivel	Artículo de menú de segundo nivel	Icono de menú de segundo nivel	Artículo de menú de tercer nivel	Icono de menú de tercer nivel	Descripción
Brillo	[1XWIC]	NADA	NADA	NADA	NADA	Ajustar brillo de la pantalla
Contraste	[2732]	NADA	NADA	NADA	NADA	Ajustar contraste de la pantalla
DCR		Encendido	[SAT0]		NADANADA	Activar contraste dinámico
		Apagado	[1KKT]		NADANADA	Contraste dinámico inactivo
		Regresar	[7T2K]	NADA	NADA	Volver al menú anterior
		Salir		NADA	NADA	Salir de todo el menú
Modo	[796H]	Estándar	[27X3]	NADA	NADA	Modo de trabajo normal
		Película	[YBW2]	NADA	NADA	Modo de película
		FPS	[XOAY]	NADA	NADA	Modo de juego de FPS
		RTS	[C4HZ]	NADA	NADA	Modo de juego de RTS
		Eye Care		NADA	NADA	Modo de aplicación de la protección ocular filtro de rayos
		Regresar		NADA	NADA	Volver al menú anterior
		Salir	[6EDZ]	NADA	NADA	Salir de todo el menú
Temp. Color		Frío	[8NTS]	NADA	NADA	Ajustar como temperatura de color frí
		Cálido	[DWWS]	NADA	NADA	Fijar como temperatura de color calier
		Usuario		Rojo	R	Ajuste fino de la temperatura del color rojo
				Verde	G	Ajuste fino de la temperatura de color verde
				Azul	B	Ajuste fino de la temperatura de color azul
		Regresar		NADA	NADA	Volver al menú anterior
		Salir	[XSD7]	NADA	NADA	Salir de todo el menú
Aspecto		Automático		NADA	NADA	Ajustar automáticamente la relación de aspecto de imagen
		16:9		NADA	NADA	Imagen en modo 16:9
		4:3	[DAY8]	NADA	NADA	Imagen en modo 4:3
		Regresar		NADA	NADA	Volver al menú anterior
		Salir		NADA	NADA	Salir de todo el menú
Entrada	[120H]	DVI		NADA	NADA	Entrada de señal de DVI (digital)
		HDMI	[0X5X]	NADA	NADA	Entrada de señal de HDMI (digital)
		DP	[700H]	NADA	NADA	Entrada de señal del puerto (digital) de la exhibición
		Regresar		NADA	NADA	Volver al menú anterior
		Salir	[7Z6C]	NADA	NADA	Salir de todo el menú
Ajustar		Gamma		Gamma1	[DK70]	Ajustar el tono de color gris brillo 1
				Gamma2	[162Y]	Ajustar el tono de color gris brillo 2
				Regresar		Volver al menú anterior
				Salir	[OKYD]	Salir de todo el menú
Otro		Idioma		English	English	English
				Française	Française	Française
				Deutsch	Deutsch	Deutsch
				Italiano	Italiano	Italiano
				Español	Español	Español
				繁中	繁中	繁體中文
				Regresar		Volver al menú anterior
				Salir		Salir de todo el menú
		Encendido		Encendido		Apagar automáticamente después de la energía del ahorro por 1 minuto
				Apagado		Desactivar la función de desconexión de temporizador
				Regresar		Volver al menú anterior
				Salir		Salir de todo el menú
		Reiniciar		Si		Restablecer a la configuración de fábrica
				NO	[VA37]	Salir de esta función
				Regresar		Volver al menú anterior
				Salir		Salir de todo el menú
		OD		Off		Modo normal
				Normal	[AZ5S]	Modo general de OD, reduce el desenfoque del movimiento
				Extreme		Modo extraalto del OD, reduce el desenfoque del movimiento
				Regresar		Volver al menú anterior
				Salir		Salir de todo el menú
		FreeSync		Encendido		Activar la función de sincronización libre. Sólo
				Apagado		Desactivar la función de sincronización libre (esto necesita el apoyo del monitor)
				Regresar		Volver al menú anterior
				Salir		Salir de todo el menú
		Regresar		NADA	NADA	Volver al menú anterior
		Salir		NADA	NADA	Salir de todo el menú
Salir			NADANADA	NADA	NADA	Salir de todo el menú

Nota: Las funciones pueden ser ajustadas debido al modelo específico o a la actualización de la versión del software. El modelo físico debe gobernarse.

VI. FAQ

Suceso de fallos	Posibles soluciones
La luz indicadora de encendido no está encendida	◆ Compruebe si la alimentación está encendida◆ Compruebe si el cable de alimentación está conectado.
Plug-and-Play imposible	◆ Compruebe si la función de plug-and-Play del dispositivo es compatible con PC.◆ Compruebe si la tarjeta de visualización es compatible con la función Plug-and-Play.
Atenuación de imagen	◆ Ajuste el brillo y el contraste.
Imagen parpadeante o imagen con ondas	◆ Puede haber aparatos eléctricos o equipos con perturbaciones electrónicas.
The power indicator light is on (flickering), but the monitor has no pictures.	◆ Compruebe si la alimentación de la PC está encendida.◆ Compruebe si la tarjeta de visualización de la PC está correctamente insertada.◆ Compruebe si el cable de señal del monitor está conectado correctamente con el PC.◆ Compruebe el enchufe del cable de señal del monitor y asegúrese de que todos los pines no estén doblados.◆ Observe la luz indicadora presionando la tecla de Caps Lock en el teclado de PC y compruebe si el PC está funcionando.
Escasez de color (rojo, verde y azul)	◆ Compruebe el cable de señal del monitor y asegúrese de que todos los pines no estén doblados.
Cuadro con la diferencia del color (blanco no parece blanco)	◆ Ajuste el color RGB o reseleccione la temperatura de color.
* Por favor confirme los valores por defecto del rango dinámico de salida y el formato de píxel en la configuración de gráficos es "TODO". Cuando el brillo de la pantalla es más alto de lo usual.

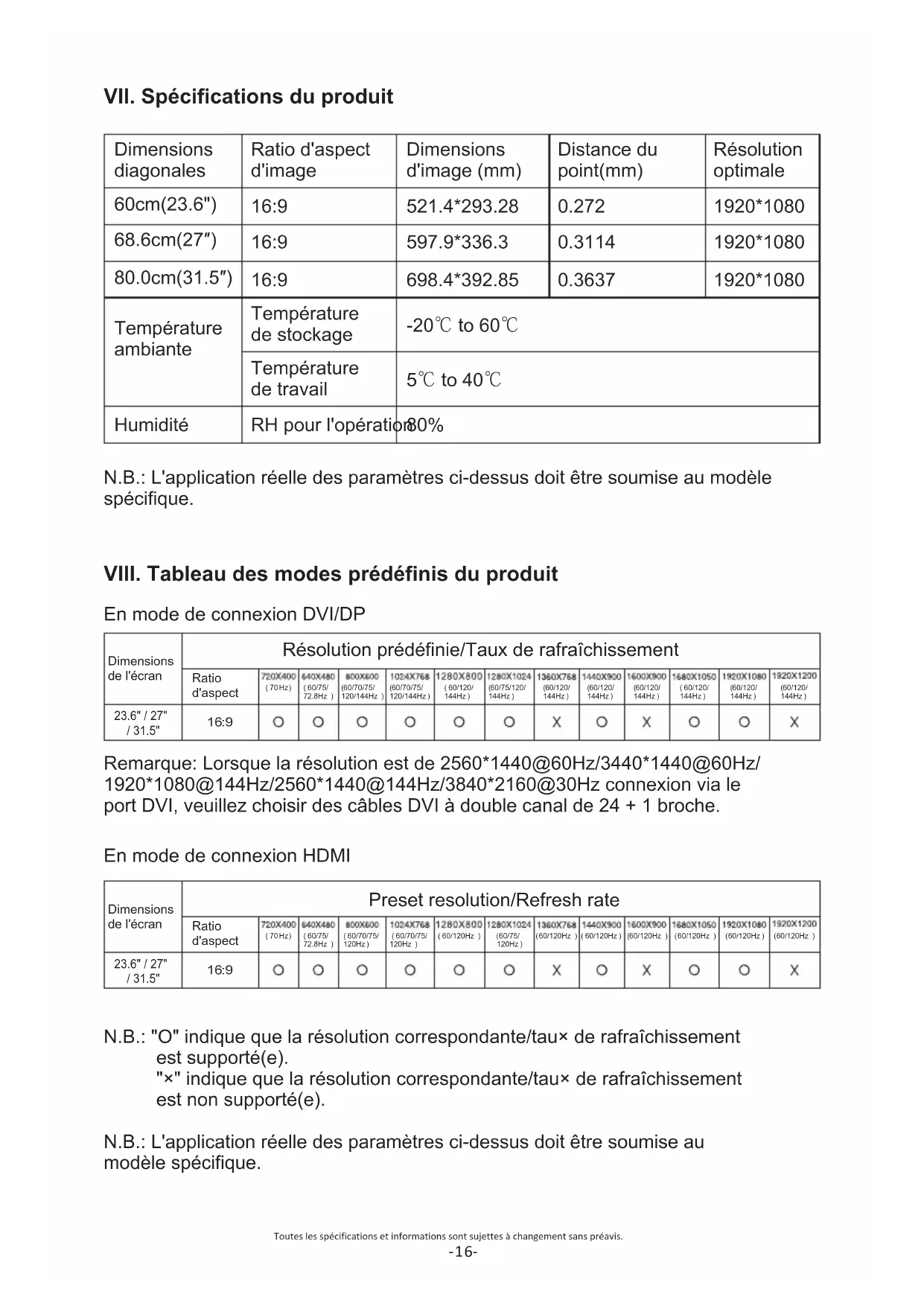

VII. Especificaciones del producto

Dimensiones diagonales	Relación de aspecto de imagen	Picture dimensions (mm)	Distancia del punto (mm)	Resolución óptima
60cm(23.6")	16:9	521.4*293.28	0.272	1920*1080
68.6cm(27")	16:9	597.9*336.3	0.3114	1920*1080
80.0cm(31.5")	16:9	698.4*392.85	0.3637	1920*1080
Temperatura ambiente	Temperatura de almacenaje	-20°C to 60°C
	Temperatura de trabajo	5°C to 40°C
Humedad	RH para la operación	80%

Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.

VIII. Tabla de modos de preselección del producto

En modo de conexión de DVI/DP

Display dimensions

Resolución de preselección/velocidad de actualización

Aspect ratio

720X400(70Hz)

640X480(60/75/72.8Hz)

800X600(60/70/75/120/144Hz)

1024X768(60/70/75/120/144Hz)

1280X800(60/120/144Hz)

1280X1024(60/75/120/144Hz)

1360X768(60/120/144Hz)

1440X900(60/120/144Hz)

1600X900(60/120/144Hz)

1680X1050(60/120/144Hz)

1920X1080(60/120/144Hz)

1920X1200(60/120/144Hz)

23.6" / 27"/ 31.5"

16:9

○

○

○

○

○

○

×

○

×

○

○

×

Observación: Cuando la resolución es 2560*1440@60Hz/3440*1440@60Hz/1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz conexión vía el puerto de DVI, por favor elige pin doble 24+1 - cable de canal de DVI.

En modo de conexión de HDMI

Display dimensions

Preset resolution/Refresh rate

Aspect ratio

720X400(70Hz)

640X480(60/75/72.8Hz)

800X600(60/70/75/120Hz)

1024X768(60/70/75/120Hz)

1280X800(60/120Hz)

1280X1024(60/75/120Hz)

1360X768(60/120Hz)

1440X900(60/120Hz)

1600X900(60/120Hz)

1680X1050(60/120Hz)

1920X1080(60/120Hz)

1920X1200(60/120Hz)

23.6" / 27"/ 31.5"

16:9

○

○

○

○

○

○

×

○

×

○

○

×

Nota:" O" indica que se admite la tasa de resolución/actualización correspondiente. "X" indica que no se admite la tasa de resolución/actualización correspondiente.

Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.
