MODE D'EMPLOI Optix G24C MSI

Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible. All specifications and informations are subject to change without notice.

1920*1080 1920*1080Toutes les spécifications et informations sont sujettes à changement sans préavis.

Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible. All specifications and informations are subject to change without notice.

1920*1080 1920*1080Toutes les spécifications et informations sont sujettes à changement sans préavis.

III. Connecter moniteur au PC

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur. Modèle avec alimentation intégrée

Avertissement: Utiliser toujours le

cordon d'alimentation avec une configuration standard.

Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur. Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port HDMI Connecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port DP Connecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur).

(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.) Toutes les spécifications et informations sont sujettes à changement sans préavis.

II. Instructions d'installation

Cordon d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Ajustement angulaire

2.1 L'écran peut être ajusté en inclinant

vers l'avant et vers l'arrière; Toutefois, l'ajustement spécifique dépend du modèle spécifique de l'appareil. En général, il peut être incliné de 5±2° vers l'avant et de 15±2° vers l'arrière.

2.1 Lors du réglage de l'angle du

moniteur, veillez à ne pas toucher ou appuyer sur la zone de l'écran.Toutes les spécifications et informations sont sujettes à changement sans préavis.

III. Connecter moniteur au PC

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur. Modèle avec alimentation intégréeAvertissement: Utiliser toujours le cordon d'alimentation avec une configuration standard.

Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur. Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port HDMI Connecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur). Port DP Connecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur).

(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)Toutes les spécifications et informations sont sujettes à changement sans préavis.

II. Instructions d'installation

Cordon d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)(Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Ajustement angulaire

2.1 L'écran peut être ajusté en inclinant

vers l'avant et vers l'arrière; Toutefois, l'ajustement spécifique dépend du modèle spécifique de l'appareil. En général, il peut être incliné de 5±2° vers l'avant et de 15±2° vers l'arrière.

2.1 Lors du réglage de l'angle du

moniteur, veillez à ne pas toucher ou appuyer sur la zone de l'écran.V. Descriptions des fonctions du menu d'opération (OSD) Toutes les spécifications et informations sont sujettes à changement sans préavis. -13-Gamma1Gamma2RetournerQuitter Gamma Adjuster Ajuster la luminosité du ton de couleur gris 1 Ajuster la luminosité du ton de Retourner au menu précédent Quitter de l'ensemble du menu AUCUNAUCUN Ajuster le Contraste de l'affichage DCRActivé Activer le Contraste dynamique Désactivé Désactiver le Contraste dynamique Retourner Retourner au menu précédent Quitter Quitter de l'ensemble du menu Mode de travail normal Ajuster la Luminosité de l'écran AUCUNAUCUNAUCUNAUCUNAUCUNAUCUNContrasteLuminosité AUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNStandardCinémaVPSAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNRTSEye CareRetournerQuitterFroide ChaudeModeT°. CouleurUtilisateurRetournerQuitter Auto. 16:94:3RetournerQuitterDVIHDMIDPRetournerQuitterAspectEntréeRougeVertBleuAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNMode Cinéma Mode de jeu VPS Mode de jeu RTS Mode d'application du filtre à rayons Réglage fin de T°. Couleur rouge Retourner au menu précédent Quitter de l'ensemble du menu Définir comme T°. Couleur froide Définir comme T°. Couleur chaude Réglage fin de T°. Couleur verte Réglage fin de T°. Couleur bleue Retourner au menu précédent Quitter de l'ensemble du menu Ajuster automatiquement le rapport Image en mode 16: 9 Image en mode 4: 3 Retourner au menu précédent Quitter de l'ensemble du menu Entrée de signal DVI (numérique) Entrée de signal HDMI(numérique) Entrée du signal du DP (numérique) Retourner au menu précédent Quitter de l'ensemble du menu Toutes les spécifications et informations sont sujettes à changement sans préavis.

IV. Configuration utilisateur

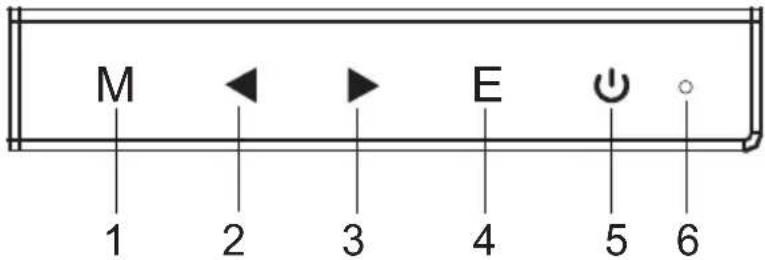

1. Diagramme schématique des touches

2. Description des fonctions clés

N.B.: Les clés physiques du modèle spécifique prévaudront. Voyant lumineux LED

Afficher le menu/Retour au menu précédent (dans le cas du menu principal, sort du menu entier).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et diminue progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié (pour le dispositif de visée).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et augmente progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié(Mode VPS/RTS).Si le menu est activé, choisissez la fonction correspondante.Interrupteur d'alimentation: Activer/Désactiver le moniteur.Bleu: en état de mise en marche normal; Clignote en bleu: en état d'économie d'énergie.

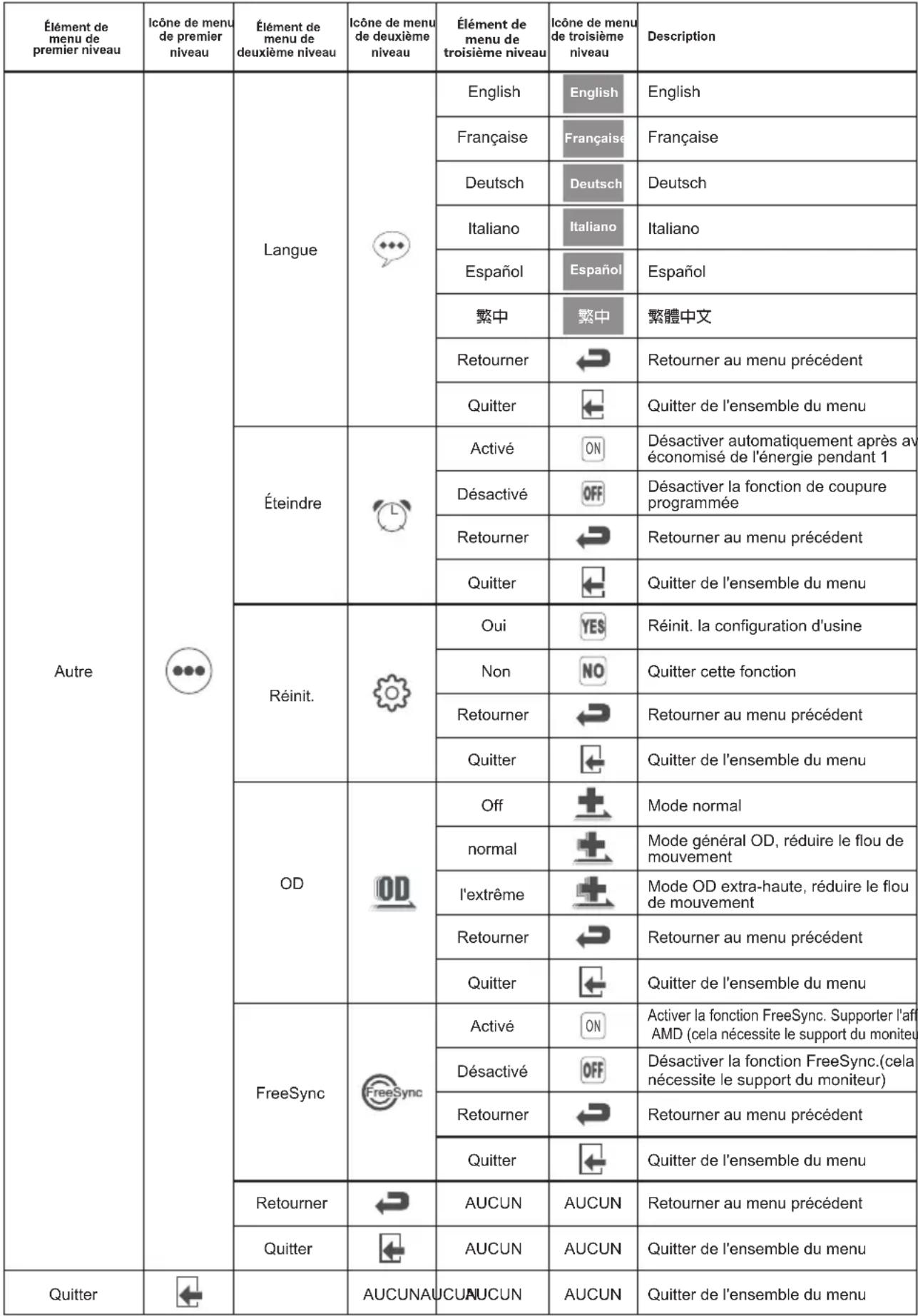

Description Élément de menu de premier niveau Icône de menu de premier niveau Élément de menu de deuxième niveau Icône de menu de deuxième niveau Élément de menu de troisième niveau Icône de menu de troisième niveauV. Descriptions des fonctions du menu d'opération (OSD) Toutes les spécifications et informations sont sujettes à changement sans préavis. Gamma1Gamma2RetournerQuitterGammaAdjusterAjuster la luminosité du ton de couleur gris 1Ajuster la luminosité du ton de Retourner au menu précédentQuitter de l'ensemble du menu

RetournerQuitterAspectEntréeRouge Vert Bleu AUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNAUCUNMode CinémaMode de jeu VPSMode de jeu RTSMode d'application du filtre à rayonsRéglage fin de T°. Couleur rougeRetourner au menu précédentQuitter de l'ensemble du menu Définir comme T°. Couleur froideDéfinir comme T°. Couleur chaudeRéglage fin de T°. Couleur verteRéglage fin de T°. Couleur bleueRetourner au menu précédentQuitter de l'ensemble du menuAjuster automatiquement le rapport Image en mode 16: 9Image en mode 4: 3Retourner au menu précédentQuitter de l'ensemble du menuEntrée de signal DVI (numérique)Entrée de signal HDMI(numérique)Entrée du signal du DP (numérique)Retourner au menu précédentQuitter de l'ensemble du menuToutes les spécifications et informations sont sujettes à changement sans préavis.

IV. Configuration utilisateur

1. Diagramme schématique des touches

2. Description des fonctions clés

N.B.: Les clés physiques du modèle spécifique prévaudront. Voyant lumineux LED

Afficher le menu/Retour au menu précédent (dans le cas du menu principal, sort du menu entier).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et diminue progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié (pour le dispositif de visée).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et augmente progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié(Mode VPS/RTS).Si le menu est activé, choisissez la fonction correspondante.Interrupteur d'alimentation: Activer/Désactiver le moniteur.Bleu: en état de mise en marche normal; Clignote en bleu: en état d'économie d'énergie.

DescriptionÉlément de menu de premier niveauIcône de menu de premier niveauÉlément de menu de deuxième niveauIcône de menu de deuxième niveauÉlément de menu de troisième niveauIcône de menu de troisième niveauToutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude. Toutes les spécifications et informations sont sujettes à changement sans préavis.

N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.

Retourner Quitter Activé Désactivé Retourner Quitter Oui Non Retourner Quitter Autre

Langue Éteindre Réinit. Retourner au menu précédent Quitter de l'ensemble du menu Désactiver automatiquement après avoir économisé de l'énergie pendant 1 Désactiver la fonction de coupure programmée Retourner au menu précédent Quitter de l'ensemble du menu Réinit. la configuration d'usine Quitter cette fonction Mode normal Retourner au menu précédent Quitter de l'ensemble du menu

Mode général OD, réduire le flou de mouvement Mode OD extra-haute, réduire le flou de mouvement Retourner au menu précédent Quitter de l'ensemble du menu Retourner au menu précédent Quitter de l'ensemble du menu Quitter de l'ensemble du menu

Activé Désactivé Retourner Quitter FreeSync Activer la fonction FreeSync. Supporter l'affichage AMD (cela nécessite le support du moniteur) Désactiver la fonction FreeSync.(cela nécessite le support du moniteur) Retourner au menu précédent Quitter de l'ensemble du menu normal Off Italiano Italiano Italiano DescriptionÉlément de menu de premier niveauIcône de menu de premier niveauÉlément de menu de deuxième niveauIcône de menu de deuxième niveauÉlément de menu de troisième niveauIcône de menu de troisième niveauToutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude. Toutes les spécifications et informations sont sujettes à changement sans préavis.

N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.

Retourner Quitter Activé Désactivé Retourner Quitter Oui Non Retourner Quitter Autre

Langue Éteindre Réinit. Retourner au menu précédent Quitter de l'ensemble du menu Désactiver automatiquement après avoir économisé de l'énergie pendant 1 Désactiver la fonction de coupure programmée Retourner au menu précédent Quitter de l'ensemble du menu Réinit. la configuration d'usine Quitter cette fonction Mode normal Retourner au menu précédent Quitter de l'ensemble du menu

Mode général OD, réduire le flou de mouvement Mode OD extra-haute, réduire le flou de mouvement Retourner au menu précédent Quitter de l'ensemble du menu Retourner au menu précédent Quitter de l'ensemble du menu Quitter de l'ensemble du menu

Activé Désactivé Retourner Quitter FreeSync Activer la fonction FreeSync. Supporter l'affichage AMD (cela nécessite le support du moniteur) Désactiver la fonction FreeSync.(cela nécessite le support du moniteur) Retourner au menu précédent Quitter de l'ensemble du menu normal Off Italiano Italiano Italiano DescriptionÉlément de menu de premier niveauIcône de menu de premier niveauÉlément de menu de deuxième niveauIcône de menu de deuxième niveauÉlément de menu de troisième niveauIcône de menu de troisième niveauTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

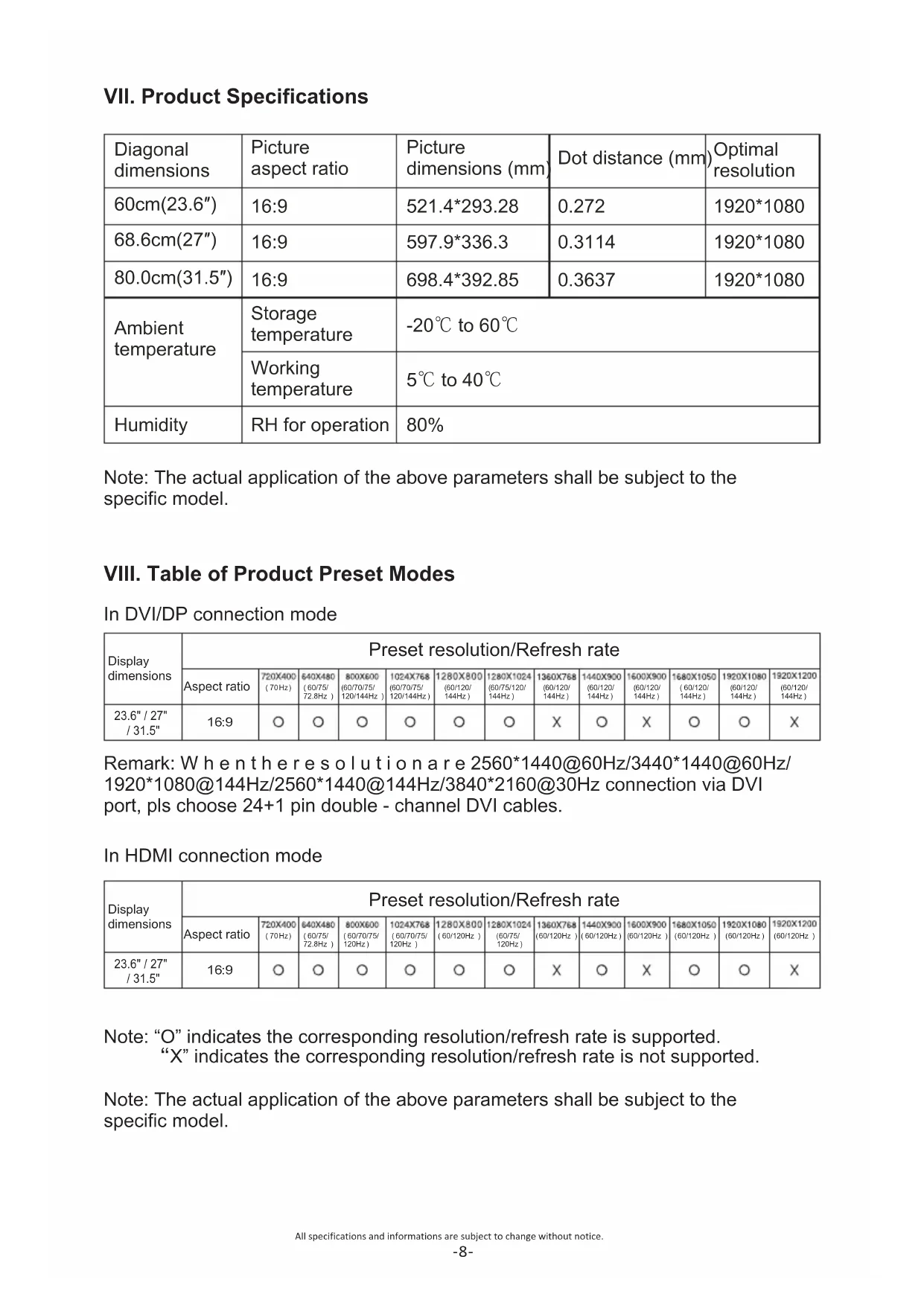

VII. Spécifications du produit

1920*1080 N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique.

VIII. Tableau des modes prédéfinis du produit

Dimensions de l'écran Dimensions de l'écran Ratio d'aspect Ratio d'aspect Résolution prédéfinie/Taux de rafraîchissement 23.6" / 27" / 31.5"23.6" / 27" / 31.5" En mode de connexion HDMI 16:9

Preset resolution/Refresh rate N.B.: "O" indique que la résolution correspondante/tau× de rafraîchissement est supporté(e). "×" indique que la résolution correspondante/tau× de rafraîchissement est non supporté(e). N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique. En mode de connexion DVI/DP Remarque: Lorsque la résolution est de 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz connexion via le port DVI, veuillez choisir des câbles DVI à double canal de 24 + 1 broche.

68.6cm(27″) 80.0cm(31.5″) Température ambiante Humidité 16:9 16:9 Température de stockage Température de travail RH pour l'opération 597.9*336.3 698.4*392.85 -20℃ to 60℃ 5℃ to 40℃ 80%

VII. Spécifications du produit

1920*1080 N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique.

VIII. Tableau des modes prédéfinis du produit

Dimensions de l'écran Dimensions de l'écran Ratio d'aspect Ratio d'aspect Résolution prédéfinie/Taux de rafraîchissement 23.6" / 27" / 31.5"23.6" / 27" / 31.5" En mode de connexion HDMI 16:9

Preset resolution/Refresh rate N.B.: "O" indique que la résolution correspondante/tau× de rafraîchissement est supporté(e). "×" indique que la résolution correspondante/tau× de rafraîchissement est non supporté(e). N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique. En mode de connexion DVI/DP Remarque: Lorsque la résolution est de 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz connexion via le port DVI, veuillez choisir des câbles DVI à double canal de 24 + 1 broche.

68.6cm(27″) 80.0cm(31.5″) Température ambiante Humidité 16:9 16:9 Température de stockage Température de travail RH pour l'opération 597.9*336.3 698.4*392.85 -20℃ to 60℃ 5℃ to 40℃ 80%
