MANUAL DE USUARIO G27C2 MSI

Por favor coloque este dispositivo sobre una superficie estable; de lo contrario, podría caerse y dañarse. La altitud y el ambiente tropical que se adapte al adaptador dependen del adaptador que se utiliza para el dispositivo. La placa de características en la parte posterior del dispositivo con la señal de advertencia antedicha indica que este producto es aplicable para el uso seguro de la región con la altitud de 2, 000 m y abajo. Do not hold the plug with wet hand; otherwise, electric shock may occur. Make sure the plug has a good touch because poor touch may cause fire. No sostenga el enchufe con la mano húmeda; de lo contrario, se puede producir una descarga eléctrica. Cerciórese de que el enchufe tenga un buen tacto porque el tacto mal puede causar el fuego. No utilice un enchufe de alimentación roto ni mantenga un cable de alimentación cerca de fuentes de calor; de lo contrario, puede producirse una descarga eléctrica o un incendio. Al limpiar el dispositivo, asegúrese de quitar el enchufe de alimentación, utilice un trozo de paño suave en lugar de químico industrial para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo. No desarme este dispositivo sin permiso. En caso de fallo, asegúrese de contactar a la persona de servicio profesional para reparación. El desmontaje autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio. En caso de olor raro o ruido fuera de este dispositivo, asegúrese de cortar inmediatamente la fuente de alimentación y pedirle a una persona de servicio profesional para solucionar el problema. Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo; de lo contrario, puede producirse una descarga eléctrica o un incendio.

I. Medidas de Prevención de la Seguridad

Nota: El dispositivo con interruptor de CA puede usar este interruptor de CA como componente de corte. El dispositivo sin interruptor de CA puede utilizar el enchufe o el acoplador de energía como componente del atajo. En caso de uso normal del equipo, asegúrese de que el componente de corte se puede acceder fácilmente. Toutes les spécifications et informations sont sujettes à changement sans préavis.

1920*1080 1920*1080Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Por favor coloque este dispositivo sobre una superficie estable; de lo contrario, podría caerse y dañarse. La altitud y el ambiente tropical que se adapte al adaptador dependen del adaptador que se utiliza para el dispositivo. La placa de características en la parte posterior del dispositivo con la señal de advertencia antedicha indica que este producto es aplicable para el uso seguro de la región con la altitud de 2, 000 m y abajo. Do not hold the plug with wet hand; otherwise, electric shock may occur. Make sure the plug has a good touch because poor touch may cause fire. No sostenga el enchufe con la mano húmeda; de lo contrario, se puede producir una descarga eléctrica. Cerciórese de que el enchufe tenga un buen tacto porque el tacto mal puede causar el fuego. No utilice un enchufe de alimentación roto ni mantenga un cable de alimentación cerca de fuentes de calor; de lo contrario, puede producirse una descarga eléctrica o un incendio. Al limpiar el dispositivo, asegúrese de quitar el enchufe de alimentación, utilice un trozo de paño suave en lugar de químico industrial para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo. No desarme este dispositivo sin permiso. En caso de fallo, asegúrese de contactar a la persona de servicio profesional para reparación. El desmontaje autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio. En caso de olor raro o ruido fuera de este dispositivo, asegúrese de cortar inmediatamente la fuente de alimentación y pedirle a una persona de servicio profesional para solucionar el problema. Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo; de lo contrario, puede producirse una descarga eléctrica o un incendio.

I. Medidas de Prevención de la Seguridad

Nota: El dispositivo con interruptor de CA puede usar este interruptor de CA como componente de corte. El dispositivo sin interruptor de CA puede utilizar el enchufe o el acoplador de energía como componente del atajo. En caso de uso normal del equipo, asegúrese de que el componente de corte se puede acceder fácilmente. Toutes les spécifications et informations sont sujettes à changement sans préavis.

1920*1080 1920*1080Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

III. Conectar el monitor a la PC

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben regirse.)

Antes de conectar el monitor LCD a la PC, por favor encienda el PC y el monitor. Modelo con fuente de alimentación incorporada Advertenica: Utilice siempre el cable de alimentación de la configuración estándar.

Enchufe de energía Conecte el cable de alimentación del monitor en el puerto de alimentación en la parte posterior del monitor. Puerto DVI Conecte el cable DVI en el puerto DVI IN en la parte posterior del monitor (esto soporte del monitor). Puerto HDMI Conectar el cable HDMI en el puerto HDMI IN en la parte posterior del monitor (esto necesita el soporte del monitor). Puerto DP Connect the DP cable into the DP IN port of the monitor (this needs the support of the monitor).

Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

II. Instrucciones de instalación

Cable de alimentación Cable de señal Manual del usuario Base/soporte Tarjeta de garantía (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)

2. Ajuste del ángulo

2.1 La pantalla puede ajustarse

inclinando hacia adelante y hacia atrás; sin embargo, el ajuste específico depende del modelo específico del dispositivo. Generalmente, puede inclinarse 5 ± 2 ° hacia adelante y 15 ± 2 ° hacia atrás.

2.2 Al ajustar el ángulo del monitor,

asegúrese de no tocar o presionar el área de la pantalla. (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

(Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben regirse.)

Antes de conectar el monitor LCD a la PC, por favor encienda el PC y el monitor. Modelo con fuente de alimentación incorporada Advertenica: Utilice siempre el cable de alimentación de la configuración estándar.

Enchufe de energía Conecte el cable de alimentación del monitor en el puerto de alimentación en la parte posterior del monitor. Puerto DVI Conecte el cable DVI en el puerto DVI IN en la parte posterior del monitor (esto soporte del monitor). Puerto HDMI Conectar el cable HDMI en el puerto HDMI IN en la parte posterior del monitor (esto necesita el soporte del monitor). Puerto DP Connect the DP cable into the DP IN port of the monitor (this needs the support of the monitor).

Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

II. Instrucciones de instalación

Cable de alimentación Cable de señal Manual del usuario Base/soporte Tarjeta de garantía (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)

2. Ajuste del ángulo

2.1 La pantalla puede ajustarse

inclinando hacia adelante y hacia atrás; sin embargo, el ajuste específico depende del modelo específico del dispositivo. Generalmente, puede inclinarse 5 ± 2 ° hacia adelante y 15 ± 2 ° hacia atrás.

2.2 Al ajustar el ángulo del monitor,

asegúrese de no tocar o presionar el área de la pantalla. (Los cuadros antedichos están para la ilustración solamente y los accesorios físicos deben gobernarse.)V. Descripciones de funciones del menú de operación (OSD) Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso. -21-Gamma1Gamma2RegresarSalir Gamma Ajustar Ajustar el tono de color gris brillo 1 Ajustar el tono de color gris brillo 2 Volver al menú anterior Salir de todo el menú NADANADA Ajustar contraste de la pantalla DCREncendidoActivar contraste dinámico Apagado Contraste dinámico inactivoRegresar Volver al menú anterior Salir Salir de todo el menú Modo de trabajo normal Ajustar brillo de la pantalla NADANADANADANADANADANADAContrasteBrilloNADANADANADANADANADANADANADANADAEstándarPelículaFPSNADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADARTSEye CareRegresarSalirFríoCálidoModoTemp. ColorUsuarioRegresarSalir Automático 16:94:3RegresarSalirDVIHDMIDPRegresarSalirAspectoEntradaRojoVerdeAzulNADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADANADAModo de película Modo de juego de FPS Modo de juego de RTS Modo de aplicación de la protección ocular filtro de rayos Ajuste fino de la temperatura del color rojo Volver al menú anterior Salir de todo el menú Ajustar como temperatura de color fría Fijar como temperatura de color caliente Ajuste fino de la temperatura de color verde Ajuste fino de la temperatura de color azul Volver al menú anterior Salir de todo el menú Ajustar automáticamente la relación de aspecto de imagen Imagen en modo 16:9 Imagen en modo 4:3 Volver al menú anterior Salir de todo el menú Volver al menú anterior Salir de todo el menú Entrada de señal de DVI (digital) Entrada de señal de HDMI (digital) Entrada de señal del puerto (digital) de la exhibiciónTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

IV. Configuración del usuario

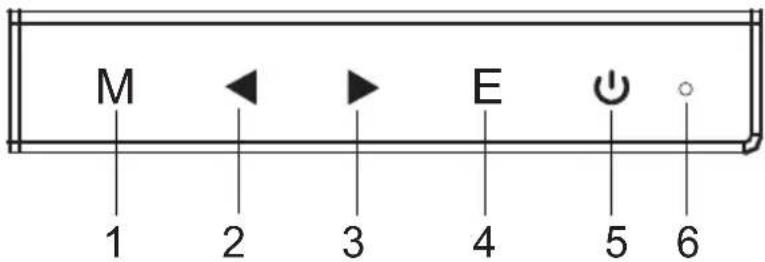

1. Diagrama esquemático de las teclas

2. Descripción de las funciones de las teclas

Nota: las claves físicas del modelo específico deben regirse. Luz de indicador del LED

Aparece el menú/reverso en el menú anterior (en caso de menú principal, sale del menú completo).Cuando se activa el menú, se utiliza como tecla de selección de función izquierda y disminuye progresivamente el valor de la barra de progreso; Cuando el menú está inactivado, se utiliza como el modo de acceso directo especificado (para el dispositivo de avistamiento).Cuando se activa el menú, se utiliza como tecla de selección de función derecha y aumenta progresivamente el valor de la barra de progreso; Cuando el menú está inactivado, se utiliza como modo de atajo de teclado (modo FPS/RTS).Si el menú está activado, seleccione la función correspondiente.Interruptor de encendido: Energía encendido/ apagado del monitor.Azul: Estado de conmutación normal; parpadeo en azul: estado de ahorro de energía.

Icono de menú de primer nivel Icono de menú de segundo nivel Icono de menú de tercer nivel Artículo de menú de primer nivel Descripción Artículo de menú de segundo nivel Artículo de menú de tercer nivelV. Descripciones de funciones del menú de operación (OSD) Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso. Gamma1Gamma2RegresarSalirGammaAjustarAjustar el tono de color gris brillo 1Ajustar el tono de color gris brillo 2Volver al menú anteriorSalir de todo el menú

NADA NADA Ajustar contraste de la pantalla DCR EncendidoActivar contraste dinámicoApagadoContraste dinámico inactivoRegresarVolver al menú anteriorSalir Salir de todo el menúModo de trabajo normalAjustar brillo de la pantalla NADA NADA NADA NADA NADA NADA ContrasteBrilloNADANADANADANADA NADA NADA NADA NADA EstándarPelícula FPS NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA RTS Eye CareRegresarSalir Frío Cálido Modo Temp. ColorUsuarioRegresarSalirAutomático16:94:3RegresarSalir DVI HDMI

RegresarSalirAspectoEntrada Rojo Verde Azul NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA NADA Modo de películaModo de juego de FPSModo de juego de RTSModo de aplicación de la protección ocular filtro de rayosAjuste fino de la temperatura del color rojo Volver al menú anteriorSalir de todo el menú Ajustar como temperatura de color fríaFijar como temperatura de color calienteAjuste fino de la temperatura de color verde Ajuste fino de la temperatura de color azul Volver al menú anteriorSalir de todo el menúAjustar automáticamente la relación de aspecto de imagenImagen en modo 16:9Imagen en modo 4:3Volver al menú anteriorSalir de todo el menúVolver al menú anteriorSalir de todo el menúEntrada de señal de DVI (digital)Entrada de señal de HDMI (digital)Entrada de señal del puerto (digital) de la exhibiciónTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

IV. Configuración del usuario

1. Diagrama esquemático de las teclas

2. Descripción de las funciones de las teclas

Nota: las claves físicas del modelo específico deben regirse. Luz de indicador del LED

Aparece el menú/reverso en el menú anterior (en caso de menú principal, sale del menú completo).Cuando se activa el menú, se utiliza como tecla de selección de función izquierda y disminuye progresivamente el valor de la barra de progreso; Cuando el menú está inactivado, se utiliza como el modo de acceso directo especificado (para el dispositivo de avistamiento).Cuando se activa el menú, se utiliza como tecla de selección de función derecha y aumenta progresivamente el valor de la barra de progreso; Cuando el menú está inactivado, se utiliza como modo de atajo de teclado (modo FPS/RTS).Si el menú está activado, seleccione la función correspondiente.Interruptor de encendido: Energía encendido/ apagado del monitor.Azul: Estado de conmutación normal; parpadeo en azul: estado de ahorro de energía.

Icono demenú deprimer nivelIcono demenú desegundo nivelIcono demenú detercer nivelArtículo de menú de primer nivelDescripciónArtículo de menú de segundo nivelArtículo de menú de tercer nivelTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Suceso de fallos La luz indicadora de encendido no está encendida Posibles soluciones Atenuación de imagen Imagen parpadeante o imagen con ondas Escasez de color (rojo, verde y azul) Cuadro con la diferencia del color (blanco no parece blanco)

Compruebe si la alimentación está encendida

Compruebe si el cable de alimentación está conectado.

Ajuste el brillo y el contraste.

perturbaciones electrónicas. Puede haber aparatos eléctricos o equipos con The power indicator light is on (flickering), but the monitor has no pictures.

Compruebe si la tarjeta de visualización de la PC está correctamente insertada.

Compruebe si el cable de señal del monitor está conectado correctamente con el PC.

Compruebe el enchufe del cable de señal del monitor y asegúrese de que todos los pines no estén doblados.

Observe la luz indicadora presionando la tecla de Caps Lock en el teclado de PC y compruebe si el PC está funcionando. Compruebe si la alimentación de la PC está encendida.

de que todos los pines no estén doblados. Compruebe el cable de señal del monitor y asegúrese

Ajuste el color RGB o reseleccione la temperatura de color.

Compruebe si la tarjeta de visualización es compatible con la función Plug-and-Play. Compruebe si la función de plug-and-Play del Plug-and-Play imposible

• Por favor confirme los valores por defecto del rango dinámico de salida y el formato de píxel en la configuración de gráficos es "TODO". Cuando el brillo de la pantalla es más alto de lo usual. Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Nota: Las funciones pueden ser ajustadas debido al modelo específico o a la actualización de la versión del software. El modelo físico debe gobernarse.

Regresar Salir Regresar Salir

Idioma Encendido Reiniciar Volver al menú anterior Salir de todo el menú Apagar automáticamente después de la energía del ahorro por 1 minuto Desactivar la función de desconexión de temporizador Volver al menú anterior Salir de todo el menú Restablecer a la configuración de fábrica Salir de esta función Modo normal Volver al menú anterior Salir de todo el menú

Modo general de OD, reduce el desenfoque del movimiento Modo extraalto del OD, reduce el desenfoque del movimiento Volver al menú anterior Salir de todo el menú Volver al menú anterior Salir de todo el menú Salir de todo el menú

Regresar Salir FreeSync Volver al menú anterior Salir de todo el menú Normal Off Activar la función de sincronización libre. Sólo Desactivar la función de sincronización libre (esto necesita el apoyo del monitor) Encendido Apagado Encendido Apagado Italiano Italiano Italiano Icono demenú deprimer nivelIcono demenú desegundo nivelIcono demenú detercer nivelArtículo de menú de primer nivelDescripciónArtículo de menú de segundo nivelArtículo de menú de tercer nivelTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Suceso de fallos La luz indicadora de encendido no está encendida Posibles soluciones Atenuación de imagen Imagen parpadeante o imagen con ondas Escasez de color (rojo, verde y azul) Cuadro con la diferencia del color (blanco no parece blanco)

Compruebe si la alimentación está encendida

Compruebe si el cable de alimentación está conectado.

Ajuste el brillo y el contraste.

perturbaciones electrónicas. Puede haber aparatos eléctricos o equipos con The power indicator light is on (flickering), but the monitor has no pictures.

Compruebe si la tarjeta de visualización de la PC está correctamente insertada.

Compruebe si el cable de señal del monitor está conectado correctamente con el PC.

Compruebe el enchufe del cable de señal del monitor y asegúrese de que todos los pines no estén doblados.

Observe la luz indicadora presionando la tecla de Caps Lock en el teclado de PC y compruebe si el PC está funcionando. Compruebe si la alimentación de la PC está encendida.

de que todos los pines no estén doblados. Compruebe el cable de señal del monitor y asegúrese

Ajuste el color RGB o reseleccione la temperatura de color.

Compruebe si la tarjeta de visualización es compatible con la función Plug-and-Play. Compruebe si la función de plug-and-Play del Plug-and-Play imposible

• Por favor confirme los valores por defecto del rango dinámico de salida y el formato de píxel en la configuración de gráficos es "TODO". Cuando el brillo de la pantalla es más alto de lo usual. Todas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Nota: Las funciones pueden ser ajustadas debido al modelo específico o a la actualización de la versión del software. El modelo físico debe gobernarse.

Regresar Salir Regresar Salir

Idioma Encendido Reiniciar Volver al menú anterior Salir de todo el menú Apagar automáticamente después de la energía del ahorro por 1 minuto Desactivar la función de desconexión de temporizador Volver al menú anterior Salir de todo el menú Restablecer a la configuración de fábrica Salir de esta función Modo normal Volver al menú anterior Salir de todo el menú

Modo general de OD, reduce el desenfoque del movimiento Modo extraalto del OD, reduce el desenfoque del movimiento Volver al menú anterior Salir de todo el menú Volver al menú anterior Salir de todo el menú Salir de todo el menú

Regresar Salir FreeSync Volver al menú anterior Salir de todo el menú Normal Off Activar la función de sincronización libre. Sólo Desactivar la función de sincronización libre (esto necesita el apoyo del monitor) Encendido Apagado Encendido Apagado Italiano Italiano Italiano Icono demenú deprimer nivelIcono demenú desegundo nivelIcono demenú detercer nivelArtículo de menú de primer nivelDescripciónArtículo de menú de segundo nivelArtículo de menú de tercer nivelTodas las especificaciones e informaciones están sujetas a cambios sin previo aviso.

Dimensiones diagonales

VII. Especificaciones del producto

Relación de aspecto de imagen Picture dimensions (mm) Distancia del punto (mm) Resolución óptima 60cm(23.6″) 16:9 521.4*293.28

1920*1080 Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.

VIII. Tabla de modos de preselección del producto

Display dimensions Aspect ratio Resolución de preselección/velocidad de actualización 23.6" / 27" / 31.5"23.6" / 27" / 31.5" En modo de conexión de HDMI 16:9

Display dimensions Aspect ratio Preset resolution/Refresh rate Nota: O" indica que se admite la tasa de resolución/actualización correspondiente. "X" indica que no se admite la tasa de resolución/actualización correspondiente. Nota: La aplicación real de los parámetros anteriores estará sujeta al modelo específico.

En modo de conexión de DVI/DP Observación: Cuando la resolución es 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz conexión vía el puerto de DVI, por favor elige pin doble 24+1 - cable de canal de DVI.

68.6cm(27″) 80.0cm(31.5″) Temperatura ambiente Humedad 16:9 16:9 Temperatura de almacenaje Temperatura de trabajo RH para la operación 597.9*336.3 698.4*392.85 -20℃ to 60℃ 0℃ to 40℃ 80%
