MODE D'EMPLOI TG 101 GORENJE
Notice d'utilisation 20

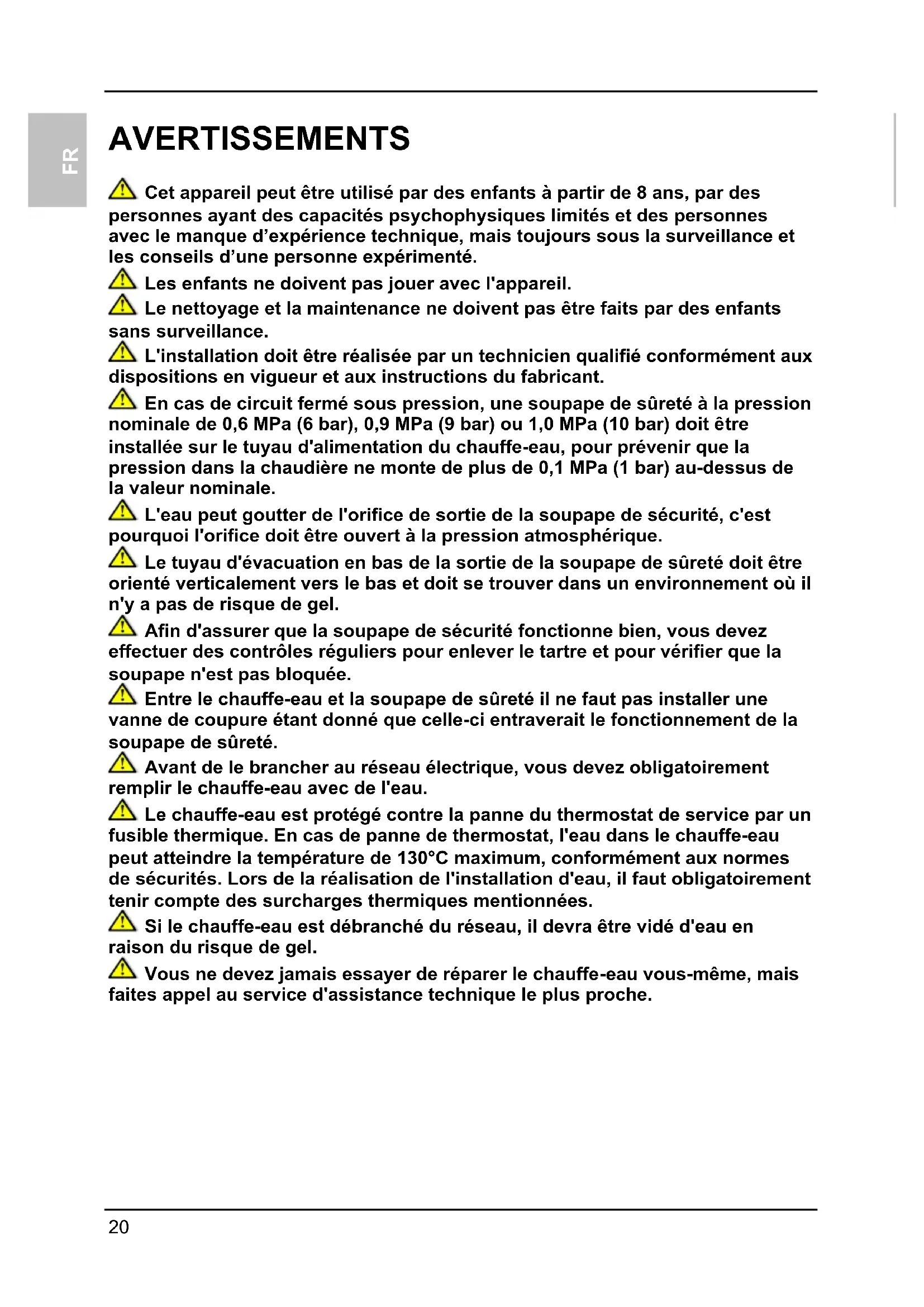

OPOZORILA
Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes ayant des capacité psychophysiques limités et des personnes avec le manque d'expérience technique, mais toujours sous la surveillance et les conseils d'une personne experimenté.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et la maintenance ne doit pas etre faits par des enfants sans surveillance.
L'installation doit être réalisée par un technicien qualifié conformément aux dispositions en vigueur et aux instructions du fabricant.
En cas de circuit fermé sous pression, une soupape de suture à la pression nominale de 0,6 MPa (6 bar), 0,9 MPa (9 bar) ou 1,0 MPa (10 bar) doit être installée sur le tuyau d'alimentation du chauffe-eau, pour prévenir que la pression dans la chaudière ne monte de plus de 0,1 MPa (1 bar) au-dessus de la valeur nominale.
L'eau peut goutter de l'orifice de sortie de la soupape de sécurité, c'est pourquoi l'orifice doit être ouvert à la pression atmosphérique.
Le tuyau d'évacuation en bas de la sortie de la soupape de suturedoit etre orienté verticalement vers le bas et doit se trouver dans un environnement ou il n'y a pas de risque de gel.
Afin d'assurer que la soupape de sécurité fonctionne bien, vous devez effectuer des contrôleurs réguliers pour enlever le tartre et pour vérifier que la soupape n'est pas bloquée.
Entre le chauffe-eau et la soupape de sutureté il ne faut pas installer une vanne de coupure étant donné que celle-ci entraverait le fonctionnement de la soupape de sutureté.
Avant de le brancher au réseau électrique, vous devez obligatoirement replir le chauffe-eau avec de l'eau.
Le chauffe-eau est protégé contre la panne du thermostat de service par un fusible thermique. En cas de panne de thermostat, l'eau dans le chauffe-eau peut atteindre la température de 130^ maximum, conformément aux normes de securités. Lors de la réalisation de l'installation d'eau, il faut obligatoirement tener compte des surcharges thermiques mentionnées.
Si le chauffe-eau est débranché du réseau, il devra être vidé d'eau en raison du risque de gel.
Vous ne devez jamais essayer de réparer le chauffe-eau vous-même, mais faites appel au service d'assistance technique le plus proche.

Nos produits sont équipés de composants qui ne nuisent pas à l'environnement et à la santé. Ils sont réalisés de manière à être facies à démonter et à recycler après la fin de leur durée de vie.
En recyclant ces matériels, nous diminuons la quantité des déchets et les besoin de la production en matière premières (telle que metaux
par ex.) qui demandent beaucoup d'énergie et qui sont à l'origine des émissions de substances nocives. Gréace aux procédures de recyclage, la consommation de ressources naturelles est moins importante, car les déchets plastiques et métalliques peuvent rentrer aux différents processus de production.
Pour plus d'informations sur le recyclage des déchets, veuillez contacter le centre de traitement des déchets ou encore le magasin dans lequel vous avez achété ce produit.
Cher client, nous vous remercions d'avoir acheté notre produit.
LISEZ ATTENTIVEMENT LES INSTRUCTION AVANT D'INSTALLER LE CHAUFFE-EAU ET AVANT DE VOUS EN SERVIR POUR LA PREMIÈRE FOIS.
Testé officiellement, le chauffe-eau est fabriqué conformément aux normes en vigueur; le certificat de sécurité et le certificat de comptabilité électromagnétique ont été délivrés. Ses caractéristiques techniques de base sont indiquées sur la plaquette signalétique se trouvant entre les deux tuyaux de branchement. Le chauffe-eau ne peut être raccordé au réseau de distribution d'eau et au réseau électrique que par un technicien qualifié. Seulement le service après-vente autorisé peut procéder aux interventions à l'intérieur de chauffe-eau en raison de la réparation, du détartrage ou du changement d'anode de protection anticorrosion.
INSTALLATION
Installez le chauffe-eau le plus proche possible des orifices de sortie d'eau. En installant votre chauffe-eau dans une piece compensant une baignoire ou une douche, il faut absolument respecter les exigences de la norme IEC 60364-7-701 (VDE 0100, Partie 701). Fixez-le au mur par deux vis murales de diamètre nominal de 8mm minimum. Les murs ou il est destiné à être installé doivent être renforcés ajustement. Le chauffe-eau ne peut être installé au mur que verticallement. En raison du contrôle et du changement d'anode de magnésium plus facies, nous vous conseillons de laisser assez de place entre la partie supérieure du chauffeeau et le plafond (voir la dimension G sur le schéma des dimensions de branchement). Dans le cas contraire, lors de l'intervention mentionnée, le chauffe-eau devra être démontré du mur.

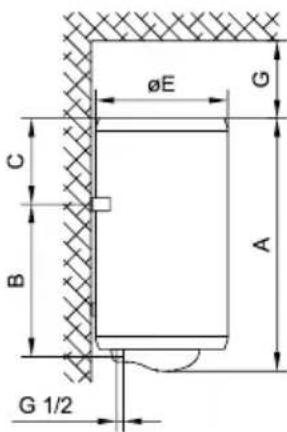

| A | B | C | E | F | G | |
| TG 30 N | 459 | 275 | 173 | 454 | 461 | 80 |
| TG 50 N | 561 | 365 | 185 | 454 | 461 | 130 |
| TG 80 N | 766 | 565 | 190 | 454 | 461 | 180 |
| TG 100 N | 926 | 715 | 200 | 454 | 461 | 260 |
| TG 120 N | 1081 | 865 | 205 | 454 | 461 | 260 |
| TG 150 N | 1296 | 1065 | 220 | 454 | 461 | 260 |
Dimensions du chauffe-eau pour le raccordement et le montage [mm]


RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU
L'arrivée et l'évacuation d'eau sont indiquées sur les tuyaux de chauffe-eau par une marque de couleur. L'arrivée de l'eau froide est marquée par le bleu, tandis que l'évacuation de l'eau chaude est marqué par le rouge.
Le chauffe-eau peut être raccordé au réseau de distribution d'eau de deux manières. Le système de raccordement fermé (à pression) permet de prendre de l'eau aux plusieurs orifices de sortie d'eau, tandis que le système ouvert (à non-pressure) ne permet qu'une seule prise d'eau. En fonction du système de raccordement choisi, vous doivent installer des robinets mélangeurs (ou mitigeurs) appropriés.
Dans le cas du système ouvert (à non-pressure), un clapet anti-retour doit être encastré devant le chauffe-eau, celui-ci empêchant l'écoulement de l'eau de la chaudière dans le cas du manque d'eau dans le réseau de distribution d'eau. Ce système de raccordement demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le volume d'eau dans le chauffe-eau augmente ce qui provoque le dégouttrement du bec de la batterie mélangeuse. On ne peut pas empêcher le dégouttrement de l'eau en bien serrer la poignée de la batterie mélangeuse, on peut seulement la détériorer.
Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses manometriques doivent être utilisées aux orifices de sortie d'eau. En raison de la sécurité du fonctionnement, une soupape de sutureté ou un groupe de sutureté doit être impératifement encastré sur le tuyau d'arrivée ce qui empêche la hausse de pression dans la chaudière pour plus de 0,1 MPa (1 bar) au-dessus de la pression nominale. L'orifice de décharge sur la soupape de sutureté doit obligatoirement avoir la sortie sur la pression atmosphérique. Lors du chauffage de l'eau dans le chauffe-eau la pression de l'eau dans la chaudière augmente jusqu'à ce que la limite réglée dans la soupape de sutureté ne soit pas atteinte. Le retour de l'eau au réseau de distribution d'eau étant empêché, le dégouttement de l'orifice de décharge de la soupape de sutureté peut se produit. L'eau gouttant peut être emmenée à la décharge à travers la gouttière qu'on installe sous la soupape de sutureté. Le tuyau de décharge installé au-dessous de l'écoulement de la soupape de sutureté doit être installé directement vers le bas et dans une ambiance où il ne gèle pas.
Si l'installation réalisée ne permet pas de conduire à l'égout l'eau qui goutte de la soupape de sécurité, vous pouvez empêcher le dégouttement en installing un vase d'expansion de 3 l sur le tuyau d'alimentation du chauffe-eau.
Afin d'assurer que la soupape de sécurité fonctionne bien, vous devez effectuer des contrôles réguliers pour enlever le calcaire et pour vérifier que la soupape n'est pas bloquée. Lors du contrôle, l'écoulement de la soupape de sutureté et de décharge doit être ouvert en déplaçant la poignée ou bien en dévissant l'écroude la soupape (en fonction du type de la soupape). L'eau doit s'écouler à travers la buse d'écoulement ce qui prouve le bon fonctionnement de la soupape.

Système fermé (à pression)

Système ouvert (à non-pressure)

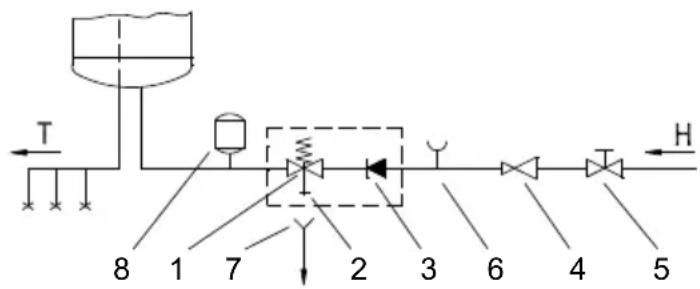

Legende:
1 - Soupape de suture
2 - Soupape d'essai
3 - Clapet de non-retour
4 - Detendeur de la pression
5 - Soupape d'arrêt
6 - Élement d'essai
7 - Bec avec le raccord à la décharge
8 - Vase d'expansion
H - Eau froide
T-Eau chaude
Entre le chauffe-eau et la soupape de sécurité il ne faut pas installer le robinet d'arrêt étant donné que celui-ci entraverait le fonctionnement de la soupape de sécurité.
Le chauffe-eau peut être raccordé au réseau de distribution d'eau sans soupape réductrice de pression, si la pression dans le réseau est plus BASSE que la pression nominale. Si la pression du réseau dépasse la pression nominale, il faut obligatoirement installer une soupape réductrice.
Le chauffe-eau doit être impératifement rempli d'eau avant le raccordement au réseau électrique. Lors du premier replissage ouvre la poignée pour l'eau chaude sur la batterie mélangeuse. Le chauffe-eau est rempli quand l'eau commence à s'écouler à travers le bec de la batterie mélangeuse.
RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Le raccordement du chauffe-eau au réseau électrique se fait avec un cable électrique du diamètre de 1,5mm^2 minimum (H05VV-F 3G 1,5 mm²). Pour faire cela, il faut enlever le couvercle de protection du chauffe-eau.
Le raccordement du chauffe-eau au réseau électrique doit être fait conformément aux normes pour les installations
electriques. Un disjoncteur doit être installé entre le chauffe-eau et le réseau électrique, conformément aux dispositions nationales relatives aux installations électriques.

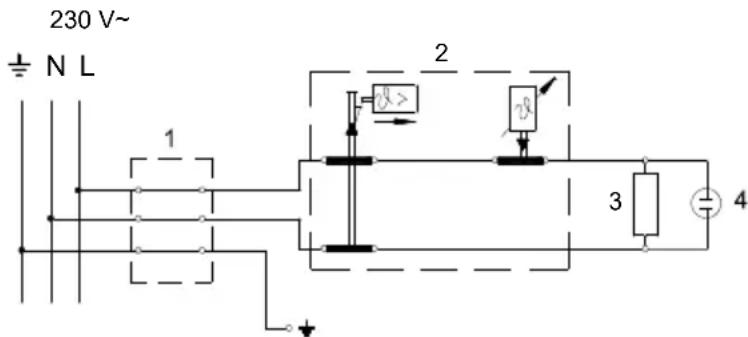

Legende:
1 - Borne de connexion
2 - Thermostat et fusible thermique bipolaire
3 - Corps chauffant
4 - Voyant
L - Fil de phase
N - Fil neutre
- Fil de protection

Scheme du couplage électrique
AVERTISSEMENT: Avant toute intervention dans son interieur, le chauffe-eau doit etre impereativement debranché du reseau electrique!
Après le raccordement au réseau électrique et à celui de distribution d'eau le chauffe-eau est prét à être utilisé. La température de l'eau dans l'appareil est automatiquement régée par le thermostat régle usine. Le réglage peut être changé en tournant le vis de réglage sur le thermostat à l'intérieur du chauffe-eau. Le plage régable s'étend de 10^ à 65^ + 5^ / -0^ . Le changement du réglage usine est déconseilé puisque celui-ci vous assure la plus économique consommation d'énergie électrique et le moindre dépôt de tartre.
Levoyant indique le fonctionnement du chauffe-eau electrique. L'enveloppe de chauffeeau est equipée d'un thermomètre bimétal; celui-ci s'écarte vers la droite dans le sens des aiguilles d'une montre, lorsque l'eau chaude est présente dans le chauffe-eau.
Débranche le chauffe-eau du réseau électrique si vous n'avez pas l'intention de l'utiliser pendant une plus longue période. S'il existe le risque que l'eau dans le chauffe-eau gèle, il faut le vider. L'eau du chauffe-eau est évacuée à travers le tube d'affluence de celui-ci. A cette fin, il est conseilé dinstaller un raccord (un T élément) ou une soupape d'échéppement entre la soupape de suture et le tube d'affluence. De même, le chauffe-eau peut être vidé directement à travers la soupape de suture en plaçant le levier ou bien la chape tournante de la soupape à la même position que lors du test de fonctionnement. Avant le vidange, il faut débrancher le chauffe-eau du réseau électrique; puis il faut ouvrir la poignée pour l'eau chaude sur la batterie mélangeuse. Àpres le vidange à travers le tuyau de d'affluence dans le chauffe-eau, il y reste une petite quantité d'eau qui s'écoule à travers l'orifice de bride de chauffage lors de l'enlèvement de celle-ci.
L'extérieur du chauffe-eau doit être nettoyé à l'aide de la solution douce d'un détergent. N'utilise pas de solvants ou de moyens de nettoyage abrasifs.
Les contrôles de service réguliers assureront le bon fonctionnement et une longue durée de vie du chauffe-eau. La garantie anticorrosion de la chaudière n'est valable que si vous avez procédé aux contrôles réguliers prescrits de l'usure de l'anode de
protection. La période entre deux contrôle ne doit pas dépasser 36 mois. Les contrôle doivent être executés par un technician autorisé qui note le contrôle sur la feuille de garantie du produit. Lors du contrôle, il vérifie l'usure de l'anode de protection anticorrosion et, au besoin, il enlève le tartre qui s'accumule à l'intérieur du chauffe-eau en fonction de la qualité, quantité et température de l'eau consommée. Àpres le contrôle du chauffe-eau, le service après-vente vous recommandera la date du contrôle suivant en tenant compte de l'état constaté.
Nous vous prions de ne pas réparer vous-même les pannes éventuelles sur le chauffe-eau ; appelez le service après-vente le plus proche de chez vous.
CARACTERISTIQUES TECHNIQUES DE L'APPAREIL
| Type | TG 30 N | TG 50 N | TG 80 N | TG 100 N | TG 120N | TG 150N | |
| Profil de charge | S | M | M | L | L | XL | |
| Classe d'efficacité énergétique1) | C | D | D | D | D | D | |
| Efficacité énergétiquede chauffage d'eau (ηwh)1) | [%] | 32,9 | 33,6 | 33,3 | 35,5 | 34,5 | 36,1 |
| Consommation annuelled'énergie électrique1) | [kWh] | 560 | 1522 | 1530 | 2884 | 2967 | 4643 |
| Consommation journalièred'énergie électrique2) | [kWh] | 2,69 | 7,26 | 7,38 | 13,57 | 14,07 | 21,76 |
| Réglage de la température du thermostat | "eco" | "eco" | "eco" | "eco" | "eco" | "eco" | |
| Valeur "smart" | 0 | 0 | 0 | 0 | 0 | 0 | |
| Volume | [I] | 30,4 | 47,5 | 76,1 | 96,1 | 116,4 | 146,1 |
| Quantité d'eau mélangée à 40 °CV402) | [I] | - | 66,5 | 96,5 | 131,4 | 167,5 | 211,8 |
| Pression nominale | [MPa(bar)] | 0,6 (6) | |||||
| Masse / rempli d'eau | [kg] | 15,5/45,5 | 21/71 | 27/107 | 31/131 | 35/155 | 41/191 |
| Protection anticorrosion de la chaudièreEmaille / Anode Mg | •/• | •/• | •/• | •/• | •/• | •/• | |
| Puisance du corps chauffant électrique | [W] | 2000 | |||||
| Tension d'alimentation | [V~] | 230 | |||||
| Classe de protection | I | ||||||
| Degré de protection | IP23 | ||||||
| Durée de chauffede 10 °C à 65 °C | [h] | 059 | 138 | 237 | 316 | 355 | 454 |
1) Reglement CE 812/2013; EN 50440
2) EN 50440
NOUS NOUS RÉSERVONS LE DROIT D'APPORTER DES MODIFICATIONS QUI INFLUENT PAS SUR LA FONCTIONNALITE DE L'APPAREIL.
Les instructions d'utilisation sont disponibles également sur notre site internet http://www.gorenje.com.
