NAVODILA ZA UPORABO TG 101 GORENJE

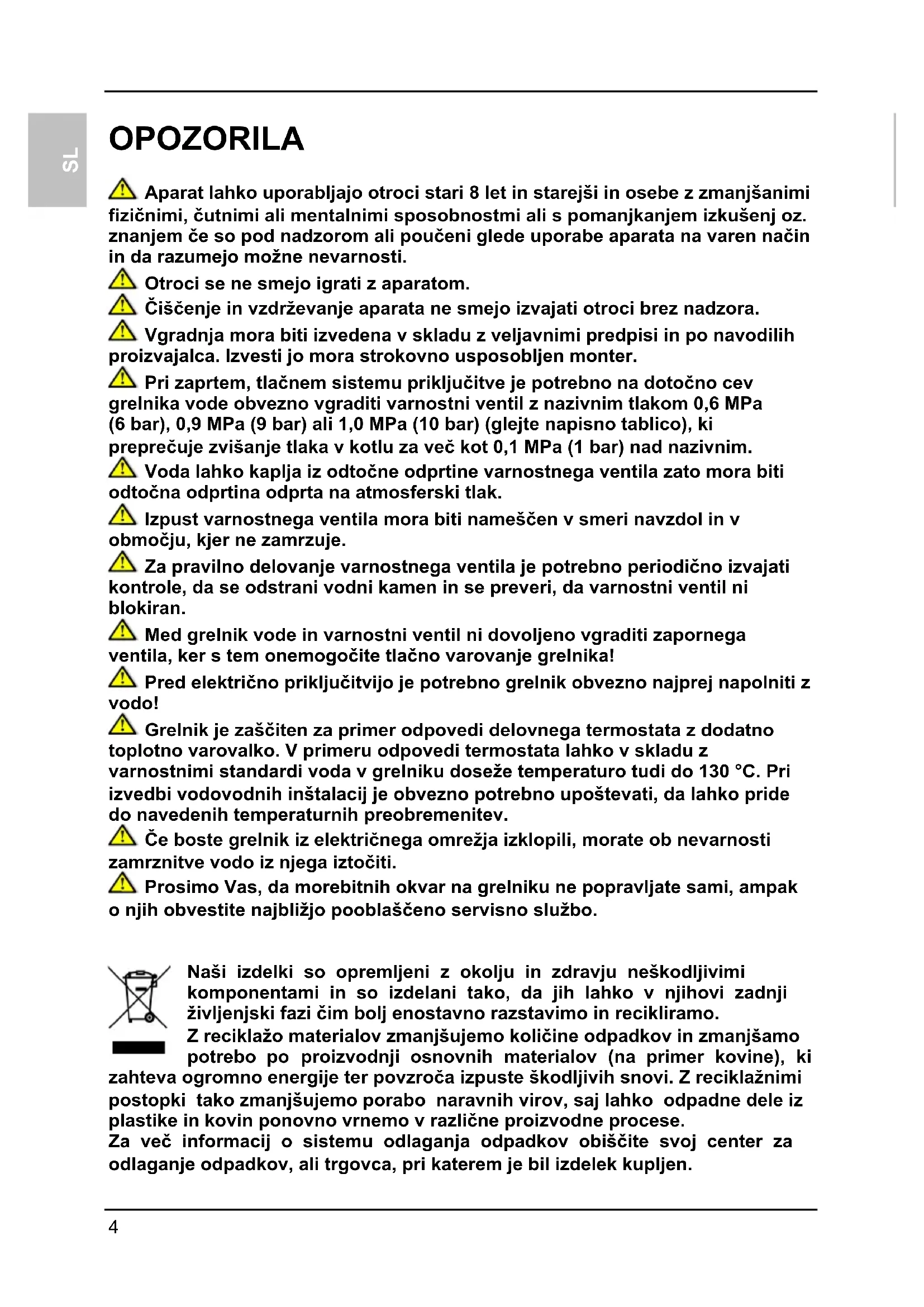

Navodila za uporabo 4

Aparat lahko uporabljajo otroci stari 8 let in starejis in osebe z zmanjsanimi fizicnimi, cutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem ce so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo要考虑 nevarnosti.
Otroci se ne smejo igrati z aparatom.
Cischenje in vzdhrzevanje aparata ne smejo izvajati otroci brez nadzora.
Vgradnja mora biti izvedena v skladu z veljavnimi predpis in po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen monter.
Pri zaprtem, tlacnem systemd priključitve je potrebno na dotočno cev grelnika vode obvezno vgraditi varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ali 1,0 MPa (10 bar) (glejte napisno tablico), ki preprećuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.
Voda lahko kaplja iz odtočne odprtine varnostnega ventila zato mora biti odtočna odprtina odprta na atmosferski tlak.
Izpust varnostega ventila mora biti nameščen v smeri navzdol in v območju, kjer ne zamruje.
Za pravilno delovanje varnostega ventil je potrebno periodicno izvajati kontrole, da se odstrani vodni kamen in se preveri, da varnostni ventil ni blokiran.
Med grelnik vode in varnostni ventil ni dovoljeno vgraditi zapornega ventil, ker s tem onemogocite tlačno varovanje grelnika!
Pred elektricno prikljucitvijo je potrebno grelnik obvezno najprej napoliniti z vodo!
Greelnik je zašciten za primer odpovedi delovnega termostata z dodatno toplotno varovalko. Vprimeru odpovedi termostata lahko v skladu z varnostimi standardi voda v grelniku doseže temperaturo tudi do 130^ . Pri izvedbi vodovodnih instalacij je obvezno potrebno upoštevati, da lahko pride do navedenih temperaturnih preobremenitev.
Če boste grelnik iz elektricnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti.
Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najblizjo pooblasceno servisno službo.

Nasi izdelki so opremljeni z okolju in zdravju neškodljivimi componentami in so izdelani tak, da jih lahko v njihovi zadnji ziviljenski fazi cim bolj enostavno razstavimo in recikliramo.

Z reciklažo materialov zmanjsujemo količine opadkov in zmanjsamo potrebo po proizvodnji osnovnih materialov (na primer kovine), ki zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tak zo manjsujemo porabo naravnih virov, sj lahko opadne dele iz plastike in kovin ponovno vrnemo v razlicitne proizvodne procese.

Za več informacij o systemdu odlaganja odpadkov obišcite svoj center za odlaganje odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.

Cenjeni kupec, zahvalujemo se Vam za nakup našega izdelka.
PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE
SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkuusen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njejove osnovne tehnicne lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in elektrichno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijski zešcitne anode lahko opravi samo pooblaščena servisna sluzba.

VGRADNJA

Grelnik vgradite Čim blizje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalna premera minimallo 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačiti. Grelnik smete pritrditi na steno samoPokončno. Zaradi lažje kontrole in menjave magneziJEve anode, vom priporocamo, da med vrhom grelnika in stropom pustite zadosti prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisem posegu potrebno grelnik demontirati s stene.

	A	B	C	E	F	G
TG 30 N	459	275	173	454	461	80
TG 50 N	561	365	185	454	461	130
TG 80 N	766	565	190	454	461	180
TG 100 N	926	715	200	454	461	260
TG 120 N	1081	865	205	454	461	260
TG 150 N	1296	1065	220	454	461	260

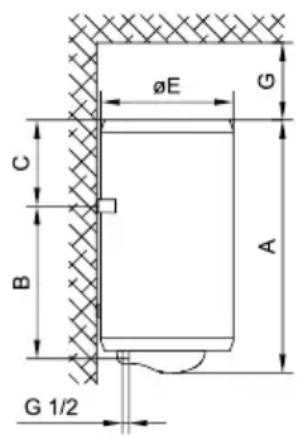

Priključne in montažne mere grelnika [mm]

PRIKLJUCITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni system priključitve omogoca odjem vode na vec odjemnih mestih, odprti, netlačni system pa dovoluje samo eno odjemno mesto. Glede na izbrani systemd priključitve morate vgraditi ustrezne mešalne baterije.

Pri odprtem, netlačnem systemd je treba pred grelnik vgraditi nepovratni ventil, ki preprećuje iztekanje vode iz kotla, Če v omrežju zmanjka vode. Pri tem systemd priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi

segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo lePokvarite.

Pri zaprtem, tlačnem systemdu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprećuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do.meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj vvodovodno omrežje preprećeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnegа ventila. Kapljaco vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da ze izvedena instalacija ne omogoča, da bi kapljajočo vodo iz varnostnega ventilā speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostega ventila morate sami periodicno izvajati kontrole, da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran. Ob preverjanju morate s premikom roche ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostega ventila. Pri tem mora priteci skozi iztochno硬度 ventila voda, kar je znak, da je ventil brezhiben.

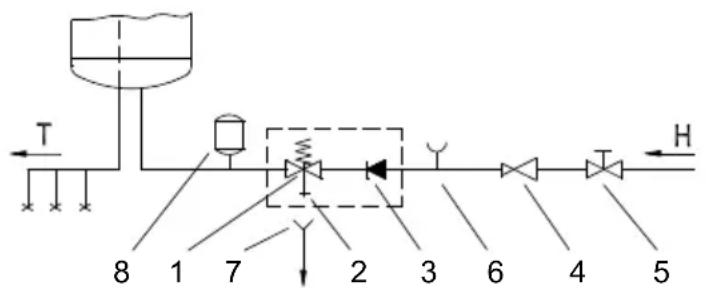

Zaprti (tlačni) system

Odprti (netlačni) systemd

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek
2 - Preizkusni ventil 7 - Lijak s priključkom na odtok
3 - Nepovratni ventil 8 - Ekspanzijska posoda
4 - Redukcijski ventil tlaka H - Hladna voda
5 - Zaporni ventil T - Topla voda

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogovičili.

Grelnik lahko prikljucite na hišno vodovodno omrežje brez redukcijskega ventila, Če je tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, morate obvezno vgraditi redukcijski ventil.

Pred elektricno priključitvijo morate grelnik obvezno najprej napoliniti z vodo.

Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napoljen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUCITEV NA ELEKTRICNO OMREŽJE

Pred priključitvijo v elektricno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zašcitniPokrov.

Prikljucitev grelnika na elektrichno omrežje mora potekati v skladu s standardi za elektrichne napeljave. Med grelnikom vode in trajno instalacio mora biti vgrajena priprava za locitev

vseh polov od elektricega omrežja v skladu z nacionalnimi instalacijskimi predpisi.

Legenda:

1 - Prikljucna sponka
2 - Termostat in dvopolnatoplotna varovalka
3 - Grelo
4 - Kontrolna svetilka

L - Fazni vodnik
N - Nevtralni vodnik
- Zaščitni vodnik

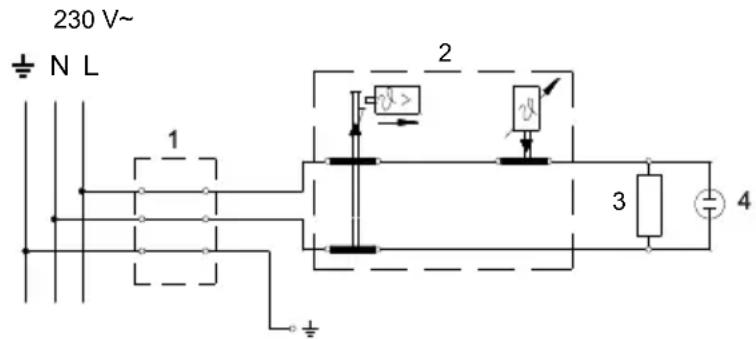

Shema elektricne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grenik obvezno izključiti iz elektricnega omrežja!

UPORABA IN VZDRŽEVANJE

Po prikljucitvi na vodovodno in elektricno omrezej je grelnik pripravljen za uporabo. Temperaturo vode v aparatu samodejno uravnava termostat, ki je nastavljen tovarnisko. Nastavitev lahko spremenite z vrtenjem nastavitvenega vijaka na termostatu v notranjosti grelnika. Nastavljivo območje sega od 10 do 65^ + 5^ / - 0^ . Spreminjanja tovarniske nastavitve vam ne priporočamo, saj vam ta zagotavlja najbolj ekonomično porabo elektricne energije in majmanjs izločanje vodnega kamna. Med delovanjem elektricnega grela se lahko sliši šum v grelniku. Delovanje elektricnega grela pokaže kontrolna svetilka. Grelnik ima na obodu bimetalni termometer, ki se odkloni v smeri urinega kazalca proti desni, kadar je v grelniku prisotna topla voda.

Če grelnika ne mislite uporabljati dalj Časa, ga izklopite iz elektricnega omrežja. Kadar obstaja nevarnost, da bo voda v grelniku zmrznila, jo morate iz njega iztočiti. Voda iz grelnika se izprazni skozi datočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varostni ventil in datočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi nepsredno skozi varostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred praznj Jenjem je grelnik potrebno izključiti iz elektricnega omrežja, zapreti dovod hladne vode v grelnik in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi datočno cev, v grelniku ostane manjsa količina vode, ki izteče skozi odprtino grelene prirobnice ob odstranitvi grelene prirobnice.

Zunanjost grelnika Čistite z mehko krpo in blagimi tekocimi Čistili, namenjenimi za Čišcenje gladkih lakiranih povrsin. Ne uporabljaje Čistil, ki vsebujejo alkohol ali abrazivna sredstva.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgoŽiviljenskodobo grelnika. Garancija za prerjavenje kotla velja le, ce ste izvajali predpisane redne preglede izrabljenosti zašcitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljse od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblasčenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda.

Ob pregledu preveri izrabljenost protikorozijski zešcitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna sluzba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najblizjo pooblašćeno servisno službo.

TEHNICNE LASTNOSTI APARATA

Tip		TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120N	TG 150N
Določeni profil obretenitve		S	M	M	L	L	XL
Razred energijske učinkovitosti 1)		C	D	D	D	D	D
Energijska učinkovitost pri ogrevanju vode (ηwh) 1)	[%]	32,9	33,6	33,3	35,5	34,5	36,1
Letna poraba električne energia 1)	[kWh]	560	1522	1530	2884	2967	4643
Dnevna poraba električne energia 2)	[kWh]	2,69	7,26	7,38	13,57	14,07	21,76
Nastavitev temperature termostata		"eco"	"eco"	"eco"	"eco"	"eco"	"eco"
Vrednost "smart"		0	0	0	0	0	0
Prostornina	[I]	30,4	47,5	76,1	96,1	116,4	146,1
Kolićina mešane vode pri 40 °CV40 2)	[I]	-	66,5	96,5	131,4	167,5	211,8
Čas segrevanja od 10 °C do 65 °C	[h]	0:59	1:38	2:37	3:16	3:55	4:54
Nazivni tlak	[MPa(bar)]	0,6 (6)
Masa / napoljen z vodo	[kg]	15,5/45,5	21/71	27/107	31/131	35/155	41/191
Protikorozijsa zaščita kotla		Emajlirano / Mg anoda
Priključna moč	[W]	2000
Napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP23

1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.

Navodila za uporabo so na voljo tudi na nasih spltenih straneh

http://www.gorenje.com.
