MODE D'EMPLOI Asgard 91 ADURO

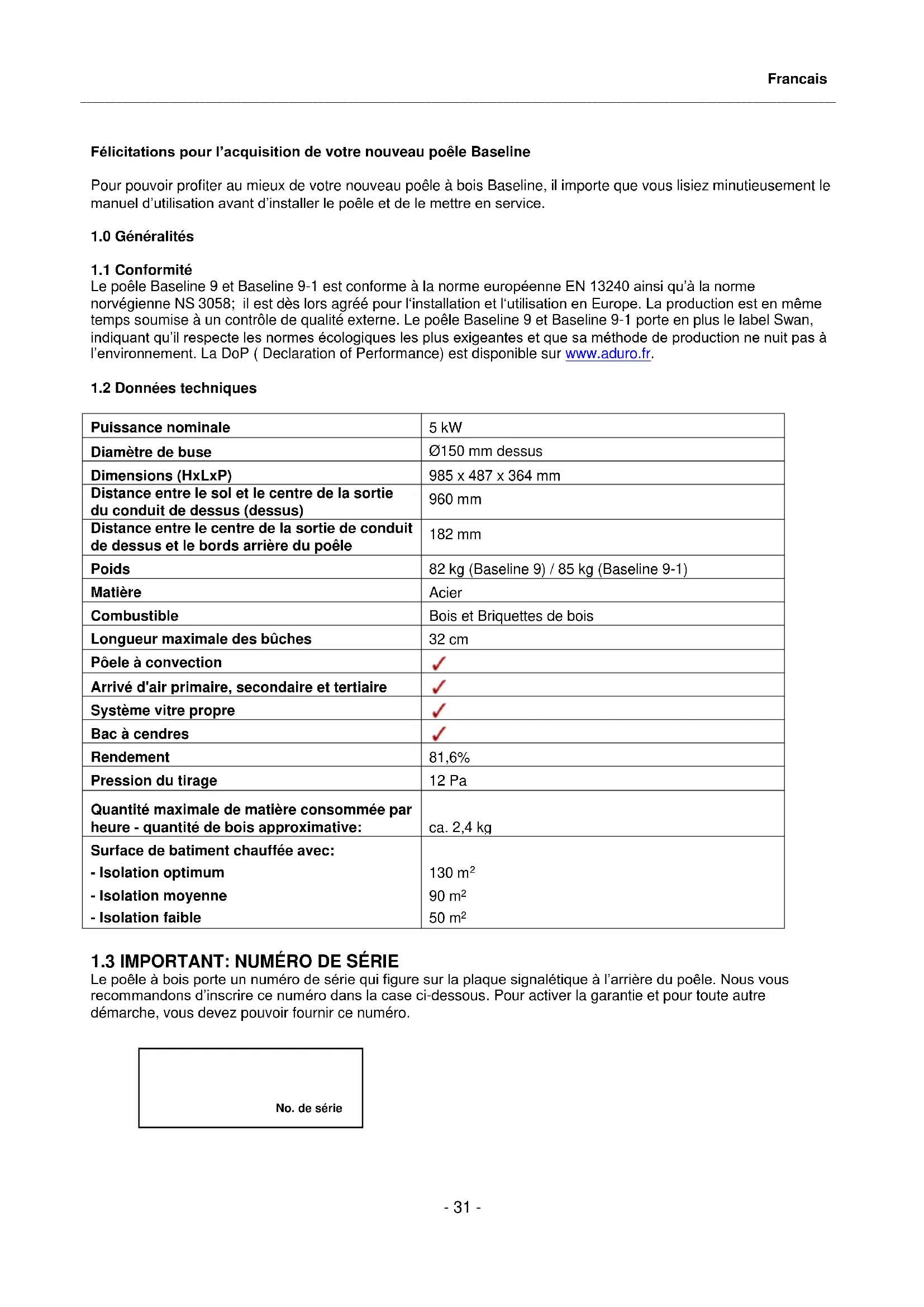

Felicitations pour l'acquisition de votre nouveau poèle Baseline
Pour pouvoir profiter au mieux de votre nouveau poèle à bois Baseline, il importe que vous lisiez minutieusement le manuel d'utilisation avant dinstaller le poèle et de le mettre en service.
1.0 Généralités
1.1 Conformité
Le poèle Baseline 9 et Baseline 9-1 est conforme à la norme europeenne EN 13240 ainsi qu'à la norme norvégienne NS 3058; il est depuis lors agréé pour l'installation et l'utilisation en Europe. La production est en même temps soumise à un contrôle de qualité externe. Le poèle Baseline 9 et Baseline 9-1porte en plus le label Swan, indiquant qu'il respecte les normes ecologiques les plus exigeantes et que sa méthode de production ne nuit pas à l'environnement. La DoP (Declaration of Performance) est disponible sur www.aduro.fr.
1.2 Données techniques
| Puisance nominale | 5 kW |
| Diamètre de buse | Ø150 mm dessus |
| Dimensions (HxLxP) | 985 x 487 x 364 mm |
| Distance entre le sol et le centre de la sortie du conduit de dessus (dessus) | 960 mm |
| Distance entre le centre de la sortie de conduit de dessus et le bords arrêté du poële | 182 mm |
| Poids | 82 kg (Baseline 9) / 85 kg (Baseline 9-1) |
| Matière | Acier |
| Combustible | Bois et Briquettes de bois |
| Longueur maximale des bûches | 32 cm |
| Pôele à convection | ✓ |
| Arrivé d'air primaire, secondaire et tertiaire | ✓ |
| Système把它 propre | ✓ |
| Bac à cendres | ✓ |
| Rendement | 81,6% |
| Pression du tirage | 12 Pa |
| Quantité maximal de matière consommée par heures - quantité de bois approximative: | ca. 2,4 kg |
| Surface de batiment chauffée avec: | |
| - Isolation optimum | 130 m² |
| - Isolation moyenne | 90 m² |
| - Isolation faible | 50 m² |
1.3 IMPORTANT: NUMÉRO DE SÉRIE
Le poèle à bois porte un numéro de série qui figure sur la plaque signalétique à l'arrière du poèle. Nous vous recommendons d'inscrite ce numéro dans la case ci-dessous. Pour activer la garantie et pour toute autre démarche, vous doivent pouvoir fournir ce numéro.
No. de série
1.4 Transport à domicile
Pour le transport à domicile, maintainir en préférence le poèle à bois à la verticale. Si vous avez besoin de le coucher, il convient d'enlever la plaque en stéatite et les pieces mobiles de la chambre de combustion, c'est-à-dire la grille en fonte et les pierres d'isoolation ainsi que d'enlever le bac à cendres. Ou bien, vous pouvez laisser les plaques en vermiculite et la grille en fonte dans la chambre de combustion et replir ensuite celle-ci avec le surplus d'emballage de telle sorte que les éléments interieurs restent bien en place.
2.0 Installation du poèle à bois
Il se peut que vous vouliez installerer votre poèle vous-même – nous vous recommendons cependant de consulter votre ramoneur. Notre distributeur est à votre disposition pour tout conseil concernant l'installation. Il convient de veiller à ce que toutes les règlementations locales soient respectés lors de l'installation du poèle à bois, y compris celles qui renvoie aux normes nationales et européennes.
Remarque: Le poèle à bois ne peut être utilisé pour la première fois que lorsque vous ramoneur local l'a agreeé.
2.1 Placement du poèle/distance requise
Lorsque le poèle est installé pres de matérielux inflammables, des exigences sont fixées en ce qui concerne l'écart au feu à respecter. Voir les illustrations ci-dessous.
Si le poèle à bois est placé contre un mur en briques ou tout autre matériel non inflammable, il n'y a aucun écart minimum à respecter. Pour des raisons de nettoyage et pour pouvoir exploiter au moins l'air en convection, il est cependant recommandé de garder un écart d'environ 5 -10 cm du mur.

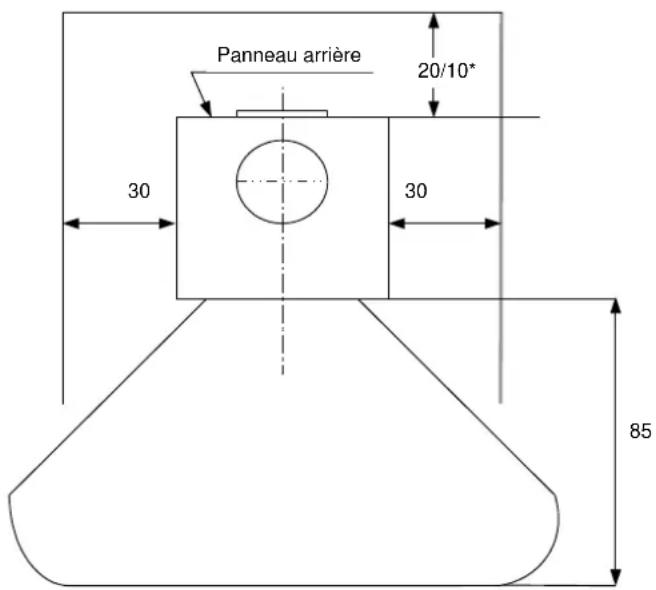

Distance aux matériaux inflammables
| Distance à l'arrière du poèle | Distance à l'arrière du poèle avec un conduit de fumée isolé | Distance sur les cotsés du poèle | Distance aux meubles |
| 20 cm | 10 cm | 30 cm | 85 cm |
*Lorsque vous utilisez un tuyau isolé double paroi
Remarque: le poèle à bois doit être installé sur un sol ayant une force portante adequate. Si la construction existante ne remplit pas cette condition, il convient de prendre les mesures appropriées pour corriger la situation (p.ex. en installerant une plaque de répartition de la charge).
Pour pouvoir placer un poèle à bois sur un matériel inflammable comme p.ex. un plancher en bois ou une moquette, il est nécessaire d'utiliser un support intermédiaire non inflammable. La grandeur de la plaque de support
dépend de la taille du poèle à bois et doit couvrir au moins 30 cm à l'avant du poèle et 15 cm de chaque côte.
2.2 Raccordement du conduit de fumée
Lorsque le poèle Baseline 9 et Baseline 9-1 quitte l'usine, la sortie de fumée est fixé sur le dessus.
Pour les poëles à bois Baseline, utiliser un conduit de fumée avec un diamètre de 150 mm.
2.3 Raccordement à une cheminée en maconnerie
Si le poèle à bois est à racorder à une cheminée en maconnerie, utiliser un tuyau d'évacuation des fumées recouré par la sortie du dessus. ÀpRES avoir pris les mesures, faire un trou dans la cheminée, à où il faut placer le manchon dans le mur, puis rendre le mur étanche avec du mortier pour cheminées. Placer ensuite le poèle à bois etmettre le tuyau d'évacuation des fumées en place. Appliquer le mortier en couche mince entre le tuyau de fumée et le manchon du mur afin d'assurer létanchéité des joints. Le tuyau de fumée doit être inséré de 5 à 10 cm dans le manchon du mur, sans toutefois bloquer l'ouverture dans la cheminée (voir illustration ci-dessous).
Le poèle à bois peut être connecté à une cheminée à laquelle sont raccordées plusieurs de même type (ex: 2 poèles à bois connectés sur un même conduit).
3.0 Chauffage dans le poèle à bois
3.1 Données importantes concernant la sécurité
- Le poèle à bois reste chaud pendant l'utilisation; il faut donc prendre les mesures de précaution indispensablees.
- Ne laisser aucun liquide facilement inflammable, comme de l'essence à proximate du poèle à bois et ne jamais utiliser de liquides facilement inflammables pour allumer le feu dans le poèle à bois.
- Ne jamais vider le bac à cendres lorsque le poèle à bois est chaud. Il peut rester des braises dans le bac à cendres jusqu'à 24 heures après extinction du feu. Attendez donc avant de vider le tiroir à cendres d'être sur qu'il ne reste aucune braise dans les cendres.
- La porte doit rester fermé pendant l'utilisation du poèle. La porte ne doit rester entrouverte que quelques minutespendant l'allumage.
En cas de feu de cheminée: fermer tous les clapets du poèle à bois et appeler les sapeurs-pompiers
3.2 Quel est le type de bois à brûler qui convient?
Nous recommendons d'utiliser des buches de feuillus qui ont ete entroposées dehors à l'abri pendant 1 an au moins. Les buches stockées à l'intérieur ont tendance à etre trop sèches et donc a brûler trop vite. Le bois doit de préférence être coupé pendant l'hiver, lorsque la majeure partie de l'humidité contenue dans le bois a ete absorbée par les racines. Pour garantir le meilleur brûlage possible, l'humidité du bois ne doit pas dépasser 18% ,ce qui correspond à environ un an de stockage dehors à l'abri. On peut mesurer l'humidité du bois au moyen d'une jauge d'humidité ou bien en graissant une extrémite de la bùche avec du liquide vaisselle et en souflant sur l'autre extrémité. Si la bùche est assez sèche, des bulles de savon apparaitront. Fendre le bois en bùches de 10 cm de diamètre environ qui auront une longueur d'environ 32 cm. L'utilisation de bois trop humide risque de fortement réduire le rendement du poèle et d'augmenter l'émission de particules.
Il est interdit de brûler du bois verni, improugné, des copeaux, du papier et tout autre déchet. Le brûlage de ces matériaux risque de nuire non seulement à l'environnement mais aussi à votre santé et d'endommager le poèle.
3.3 Comment doit je allumer mon poèle à bois?
L'allumage détermine la rapidité et l'efficacité du démarrage de la combustion.

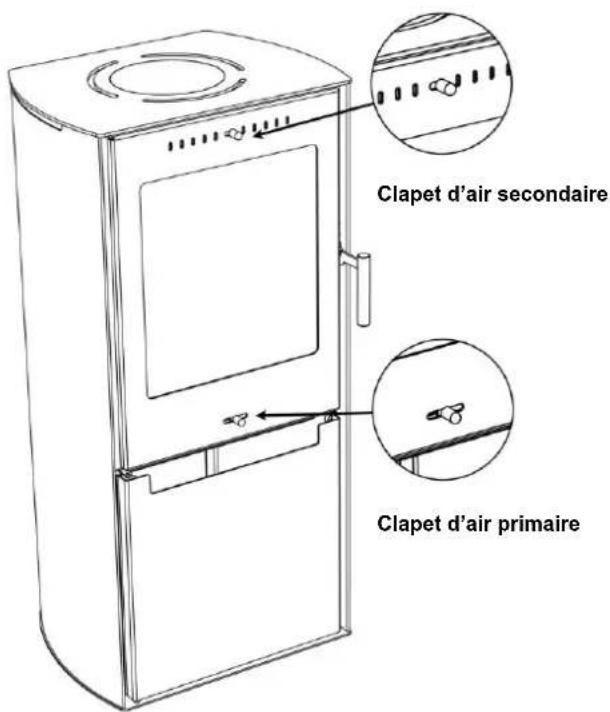

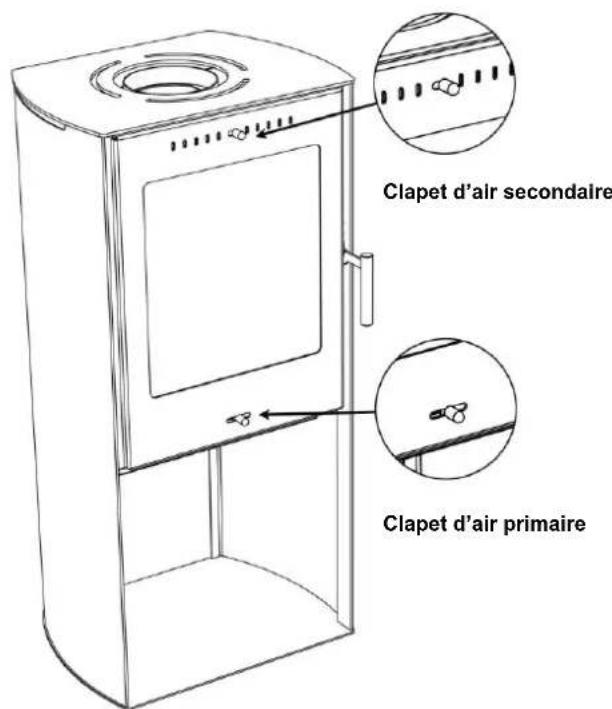

1) Ouvrir le clapet d'air primaire situé sur la porte et les clapets d'air secondaire en haut sur la porte. Le clapet d'air primaire s'utilise au début pour faire prendre le feu, tandis que le clapet d'air secondaire permet de maintainir le feu. L'illustration ci-dessous montre le poèle à bois avec les clapets d'air. L'illustration ci-dessous montre le poèle à bois avec les clapets d'air.
2) Déposer une bùche de bois en travers dans la chambre de combustion et placer deux sachets d'allume-feu sur le bois. Allumer les sachets et déposer rapidement une nouvelle bùche sur les sachets ainsi que quelques petits morceaux de bois en travers sur celles-ci. L'air doit pouvoir atteindre les sachets tout en gardant les bùches proches l'une de l'autre pour qu'elles puissant se "réchauffer".
3) Maintenir la porte entrouverte à environ 1 cm, jusqu'à ce que la vitre soit devenue si chaude que vous ne puissiez plus la toucher. Fermer ensuite la porte. Lorsque les flames deviennent claires et visibles et que le feu a pris, fermer le clapet d'air primaire en bas de la porte.
Remarque: la poignée de commande devient chaude lors de l'utilisation du poèle. Utiliserès lors le gant qui est formi pour manier celle-ci.
Sur notre site www.aduro.fr, vous trouvrez une video vous donnant des conseils sur l'allumage et la combustion de votre poèle.
3.4 Premier allumage
Le poèle à bois est emballe dans un emballage recyclable (bois et plastique). Cet emballage doit être éliminé selon des règlementations nationales concernant le traitement des déchets. Le bois de l'emballage peut être scié en petits morceaux et être brûlé lors de la première utilisation du feu.
La première fois que le poèle à bois est utilisé, il peut produit de la fumée et dégager de mauvaises odeurs, ce qui est tout-à-fait normal. Ceci est dû au ducissement de la peinture résistant au feu. Veiller donc à assurer une ventilation suffisante pendant cette période. Il importe également de brûr avec prudence les 2 - 3 premières fois, car le poèle risque de subir une dilatation lente. Faire aussi attention car le poèle risque pendant l'échauffement et le refroidissement d'émettre de petites,ratees", comme le bruit de l'eau bouillante dans un évier. Ceux-ci sont dûs aux grands écarts de température auxquels sont soumis les matériaux.
Lors du premier allumage, qui doit se faire avec environ 1 kg de bois, il est également recommendé de laisser la porte entrouverte et de ne pas la fermer avant que le poèle ne soit refroidi pour éviter que le joint de porte ne colle au corps du poèle.
3.5 Comment doit-il alimenter le feu dans mon poèle à bois?
Le poèle à bois est destiné à une combustion intermittente.
Cela peut dire qu'il faut recharger le feu seulement après qu'une couche de charbons ardents se soit formée.
Pour obtenir une meilleure combustion, régler la quantité de chaleur au moyen du combustible. La combustion est plus forte avec des petites buches qu'avc des grosses, car la surface brulée sera plus grande, ce qui libérer aune plus grande quantite de gaz. De plus, la quantite de bois introduite dans la chambre de combustion détermine aussi la combustion. Pour une utilisation normale, ne pas introduire plus de deux buches. Si vous désirez un effet accru, vous pouvez introduire plus de buches. La puissance calorifique nominale est obtenue lorsque l'on brule environ 2 kg de bois par heures.
3.6 Clapet d'air secondaire
Le clapet d'air secondaire situé sur la porte doit toujours rester ouvert pendant l'utilisation du poèle. Ce clapet d'air permet d'adapter comme souhaité le poèle au tirage de la cheminée et à l'effet calorifique. Plus on mantient le clapet d'air ouvert, plus l'air sera alimenté en vue d'une combustion plus forte. Dans des conditions normales, le poèle à bois fonctionne avec cette valve ouverte entre 60% et 100% .
Ne jamais le fermer car si l'air diminue, les flammes vont s'éteindre. Les flammes doivent toujours rester visibles pour obtenir une combustion juste efficace. Un apport d'air trop faible peut entraîner une mauvaise combustion, des émissions plus élevées et une mauvaise efficacité.
Si on souhaite que le poèle à bois fonctionne à la puissance la plus BASSE (environ 3 kW) il faut, 45 minutes après avoir chargé le feu, fermer le clapet d'air secondaire presque complètement. Dès lors, il reste peu de flammes et le poèle à bois aura une combustion propre à l'aide de l'air tertiaire visible au fond de la chambre de combustion.
3.7 Clapet d'air primaire
Lorsque you introduiez de nouvelles buches, le clapet d'air primaire sur la porte en bas doit etre ouvert jusqu'a ce que le feu ait bien pris. Pour utiliseu au meux your combustible, il est preferable d'attendre avant d'introduire de nouvelles buches, que la couche de charbons ardents ait suffisamment diminue; il faudra alors ouvrir le clapet d'air primaire pendant environ 2 minutes pour permettre au feu de prendre dans les nouvelles buches.
Pour empêcher une chute des cendres au sol lorsque la porte sera ouverte pour l'introduction de nouvelles bùches, il est recommendé d'ouvrir le clapet d'air primaire pendant environ 1 minute avant d'ouvrir la porte. Ceci a pour effet d'augmenter le tirage à travers le poèle et de réduire le risque de chute de cende.
Remarque: si vous surchauffez le poèle et brûlez plus d'environ 2,5 kg de bois à la fois, la peinture du poèle risque de se décoler et de se détacher par la suite. Le poèle peut être réenduit de peinture plus tard, mais ce processus n'est pas couvert par la garantie du fabricant. De même, si le poèle subit d'autres dommages d'à sa surchauffe, ceux-ci ne seront pas couverts par la garantie.
3.8 Ventilation / apport d'air frais
Pour que le poèle à bois puisse fonctionner de la meilleure manière possible, il a besoin d'un apport d'air qui permette la combustion. Il faut donc qu'il y ait de l'air qui entre dans la piece où le poèle est installé. Les maisons étanches, les hottes puissantes et les installations climatiques peuvent cause une dépression autour du poèle à bois, qui produit de la fumée et une mauvaise combustion. Dans ce cas, il est nécessaire d'ouvrir une fenêtre pour faire entraer de l'air qui permette la combustion et compensé la dépression. Vous pouvez aussi faire installer une grille à air dans la piece où se trouve le poèle à bois.
4.0 Cheminée
Données permettant le calcul de la cheminée:
| Bois | |
| Température de la fumée mesurée à [20°C] | 355 |
| Tirage de la cheminée avec effet d'épreuve [mbar]/[Pa] | 0,12/12 |
| Débit massique des gaz de combustion [g/s] | 3,8 |
La meilleure combustion possible s'obtient avec un tirage de cheminée constant de 0,10 à 0,14 mbar, mesure dans le tuyau d'évacuation des fumées au-dessus du poèle. De nombreux facteurs influencent le tirage de la cheminée, notamment la température extérieure, la force du vent et les bâtiments avoisinants. S'il n'est pas possible d'établit un tirage de cheminée naturel suffisant, il faut installer un extracteur de fumée sur la cheminée. Si le tirage de la cheminée est trop fort, il est possible d'installer une vanne permettant de régler le tirage de la cheminée (regulateur de tirage) Contactez votre ramoneur local pour obtenir de plus amples informations.
4.1 Mauvais tirage dans la cheminée
Si la cheminée est trop BASSE, non etanche ou mal isolée, il peut y avoir des problèmes de tirage de cette-ci (demandez à votre ramoneur d'évaluer la situation). Le tirage doit se situer aux environs de 0,10 - 0,14 mbar pour assurer une combustion satisfaisante et empêcher le dégagement de fumée.
Si le ramoneur estime que le tirage est bon et que you avez encore des problemes avec l'allumage, vous pouze essayer de prolonger la phase d'allumage en utilisant plusieursbuchettes minces pour permettre à la cheminee de bien monter en tempereature dans I'intervalle. La cheminee tirera d'autant moins qu'elle sera chaude. Lorsqu'une couche de charbons ardents s'est formee, ajouter 2-3 buches sèches.
5.0 Entretien du poèle à bois
Joints
Au bout d'un certain temps, les joints sont s'user et doivent donc etre examines. Si iles ne sont plus etanches, ils doivent etre remplacés.
Vitres
Le bois vert risque de causeur des taches de suite sur la vitre. On peut cependant eliminer facilement ces taches en utilisant un chiffon humide trempe dans la cendre refroidie, avec lequel on frotte la vitre recouverte de suite. Il existe aussi des produits de nettoyage qui convennent particulierement pour enlever les taches de suite des vitres - p.ex les éponges en laine d'acier Aduro.
Chambre de combustion
Les plaques jaunes situées dans la chambre de combustion s'usent naturellement et doivent être replacées lorsqu'elles représent des fissures de plus d'un demi-centimètre. La résistance des plaques dépend de la fréquence et de la puissance avec lesquilles le poèle est utilisé. Vous pouvez replacer les plaques vous-memes; elles existent sous forme de juste - prêts à utiliser. Vous pouvez aussi acheter des plaques entières pour déscouper vous-meme les plaques fendues. Pour des plus amples informations veuillez consulter notre site www.aduroshop.com.
Cendres
Vider le bac a cendres avant qu'il ne soit complètement rempli. Laisser toujours une couche de cendres au fonds du poèle, car elle permet d'isoler la chambre de combustion et facilitite l'allumage.
Nettoyage du poèle à bois
La surface du poèle est revêtue d'une couche de peinture Senotherm® résistant à la chaleur. La surface se nettoie facilement au moyen d'un aspirateur avec un petit embout Brosse douce ou avec un chiffon doux sec. Ne pas utiliser d'alcool ni d'autres solvants qui risquent d'oter la peinture et ne jamais nettoyer votre poèle à bois en utilisant de l'eau.
L'intérieur du poèle et les conduits de fumée se nettoient par la porte ou, le cas échéant, par l'orifice de nettoyage du conduit d'évacuation des fumées. Pour un accès facile vous pouvez démonter la plaque haute en vermiculite. Le déflecteur en acier peut aussi être demonté en dévissant les 2 vis qui le tiennent.
L'intérieur du poèle et le conduit de fumée doivent être nettoyés tous les ans ou selon les besoines selon la fréquence avec laquelle le poèle à bois est utilisé. Ce travail peut aussi être exécuté par votre ramoneur.
Réparation de la surface
Si voit poel est grff ou si sa surface est usee, il est facile de traiter et raftir chir la surface du poel avec la peinture Senotherm d'origine qui s'achete sous forme de bombe aerosol. Vouss pouze l'obtenir en noir ou en gris aupres de voite distributeur local.
Remarque: le nettoyage du poèle à bois doit toujours se faire à froid.
Pièces de rechange et modification non autorisée
Seules les pieces de rechange d'origine peuvent etre utilisées pour le poèle a bois. Lire la suite sur www.aduroshop.com. Toute modification non autorisée du poèle est interdite car elle risque de rendre le poèle non conforme aux specifications agregées.
6.0 Accessoires
Il existe une vaste gamme d'accessoires pour les poêles Baseline:
Serviteurs
Paniers à buches imitation cuir et haut de gamme
- Seaux à buches
Seau pour briquettes etseau a cendre
- Pare-feux pour cheminées
- Plaque de sol en verre et acier
Conduits d'évacuation des fumées
- Aduro Easy Clean (éponges en laine d'acier pour le nettoyage des vitres)
- Aduro Easy Firelighter (allume-feu)
7.0 Droit de réclamation et garantie
Conformément à la Loi sur les achats, le droit de réclamation est valable deux ans à compter de la date d'achat du poèle à bois. La facture portant la date d'achat tient lieu de preuve. Le droit de réclamation ne couvre pas les dommages causés par l'installation ou l'utilisation incorrecte du poèle à bois. De même, le droit à réclamation ne couvre pas les pieces détachées ou les pieces d'usure (pierres refractaire, vitres, joints, coulisses de tiroir, grilles en fonte et poignées), car celles-ci sont s'user lors de l'utilisation courante. Vous pouvez les acheter en tant que pieces de rechange sur notre site www.aduroshop.com.
8.0 Questions et réponses
Pour obtaining de plus amples informations, consulter le site www.aduro.fr.
Nous vous souhaitons de profiter pleinement de votre poèle à bois Baseline!
