| Produkttype | Brændeovn |
| Mærke | Aduro |
| Model | Asgard 91 (Baseline 9 / 9-1) |
| Mål (H x B x D) | 985 x 487 x 364 mm |
| Vægt | 82 kg (Baseline 9) / 85 kg (Baseline 9-1) |
| Nominel effekt | 5 kW |
| Virkningsgrad | 81,6 % |
| Brændsel | Træ og træbriketter |
| Maksimal brændelængde | 32 cm |
| Røgstudsdiameter | 150 mm (top) |
| Opvarmningsareal (optimal isolering) | Op til 130 m² |
| Opvarmningsareal (middel isolering) | Op til 90 m² |
| Opvarmningsareal (dårlig isolering) | Op til 50 m² |
| Træforbrug pr. time | Cirka 2,4 kg |
| Anbefalet skorstenstræk | 0,10 - 0,14 mbar (10-14 Pa) |
| Materiale | Stål |
| Konvektionstype | Naturlig konvektion |
| Lufttilførsel | Primær, sekundær og tertiær |
| Rent glas-system | Ja (air wash) |
| Askeskuffe | Ja |
| Standarder | EN 13240, NS 3058, Svane-mærket |
| Vedligeholdelse | Årlig rengøring af røgkanaler, udskiftning af pakninger og ildfaste plader hvis slidte |
| Sikkerhed | Brug ikke brandfarlige væsker, overhold sikkerhedsafstande, hold lågen lukket under brug |
| Reservedele | Fås på www.aduroshop.com (pakninger, glas, rister, ildfaste plader osv.) |
| Garanti | 2 år i henhold til købeloven, dækker ikke normalt slid eller skader forårsaget af forkert brug |
Ofte stillede spørgsmål - Asgard 91 ADURO
Brugerspørgsmål om Asgard 91 ADURO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Opvarmning i PDF-format gratis! Find din vejledning Asgard 91 - ADURO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Asgard 91 af mærket ADURO.
BRUGSANVISNING Asgard 91 ADURO
For at fá mest mulig glæde og nyttte af din nye Asgård brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden braændeovnen installereres og tages i brug.

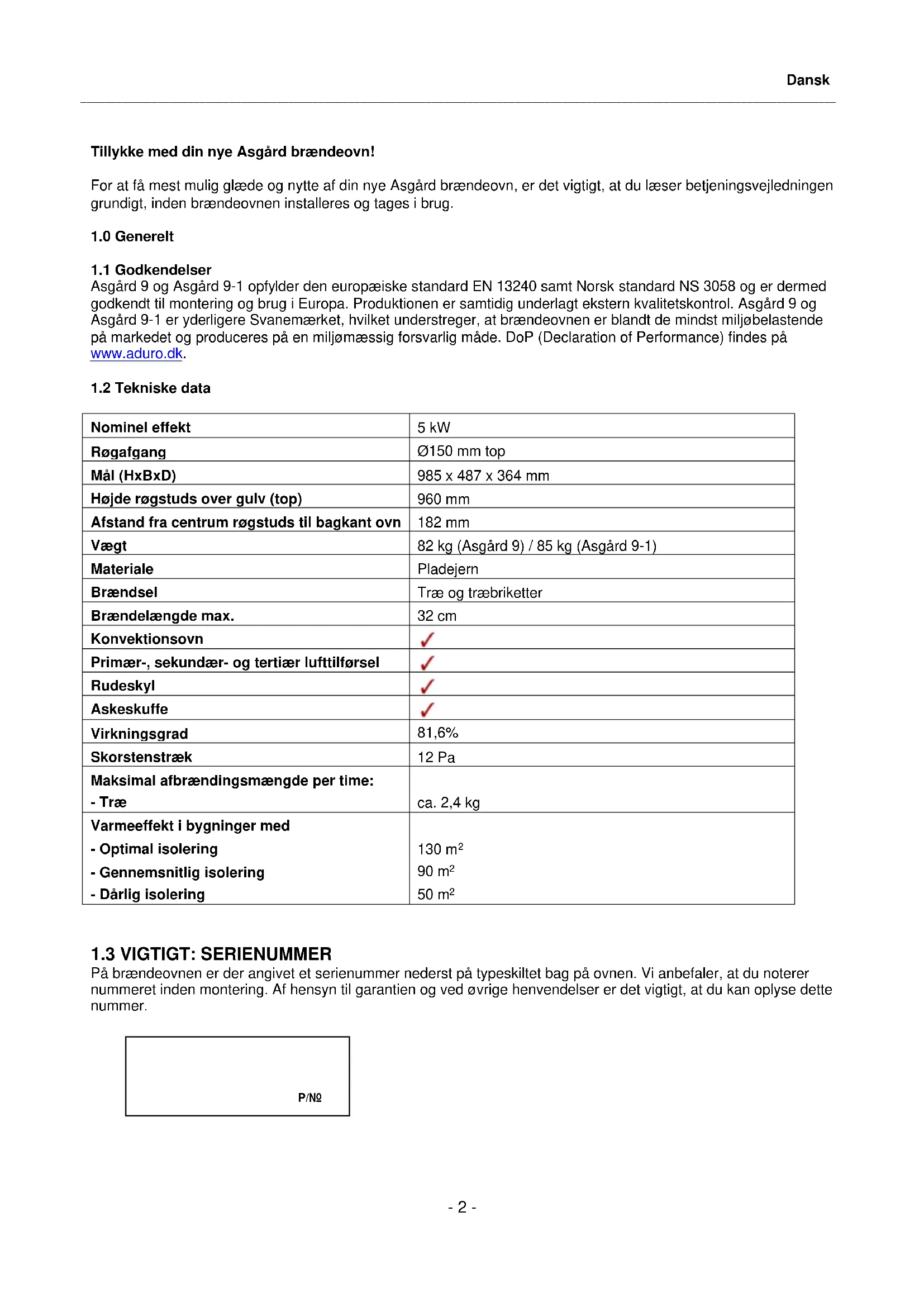

1.0 Generelt
1.1 Godkendelser
Asgård 9 og Asgård 9-1 opfylder den europæiske standard EN 13240 somt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Asgård 9 og Asgård 9-1 er yderligere Svanemærket, hvilket understreger, at brændeovnen er blandt de mindst miljøbelastende på markedet og produceres på en miljømæssig forsvarlig*Måde. DoP (Declaration of Performance) vindes på www.aduro.dk.
1.2 Tekniske data
| Nominel effekt | 5 kW |
| Røgafgang | Ø150 mm top |
| Mål (HxBxD) | 985 x 487 x 364 mm |
| Højde røgstuds over gulv (top) | 960 mm |
| Afstand fra centrum røgstuds til bagkant oven | 182 mm |
| Vægt | 82 kg (Asgård 9) / 85 kg (Asgård 9-1) |
| Materiale | Pladejern |
| Brændsel | Træ og træbriketter |
| Brændelængde max. | 32 cm |
| Konvektionsovn | ✓ |
| Primær-, sekundær- og tertiær lufttilførsl | ✓ |
| Rudeskyl | ✓ |
| Askeskiffe | ✓ |
| Virkningsgrad | 81,6% |
| Skorstenstræk | 12 Pa |
| Maksimal afbrændingsmængde per time: - Træ | ca. 2,4 kg |
| Varmeeffekt i bygninger med | |
| - Optimal isolering | 130 m² |
| - Gennensnitlig isolering | 90 m² |
| - Dårlig isolering | 50 m² |
1.3 VIGTIGT:SERIENUMMER
På brændeovnen er der angivet et serienummer nederst på typeskiltet bag på ovnen. Vi anbefaler, at du noterer nummeret inden montering. Af hensyn til garantien og ved øvriere henvendelser er det vigtigt, at du kan oplyse dette nummer.
P/NO
1.4 Hjemtransport
Ved hjemtransport af brændeovnen skal den stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne lõse dele fra brændkammeret, dvs. støbejernsrist og lõse ildfaste sten og tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, sä de lõse dele fastholdes.
Brug venligst trea fra emballeringen til forste optaending. Plasticemballagen smides ud.
2.0 Installation at brændeovnen
Du ma girne selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med pa rãd. Det er vigtigt at ∀ere opmaerkoms pa, at alle lokale forordninger og regler, inklusive dem der henviser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan ogsa søge rãd om installation hos din forhandler.
Bemark: Brændeovnen ma først tages i brug, nar den er godkendt af den lokale skorstensfejer.
PROVNINGSATTEST
After godkendelse skal skorstensfejeren underskrive provningsattesten (side 9), som dokumentation for, at ovnen opfylder miljokravene i henhold til Brændedeovnsbekendtgorelsen, der tradte i kraft 1. Juni 2008. Provningsattesten finder du pa www.aduro.dk.
Kun nár ovn placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstaende skema og illustration. Stár brændeovnen op ad en murstensvæg erler andre ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen.

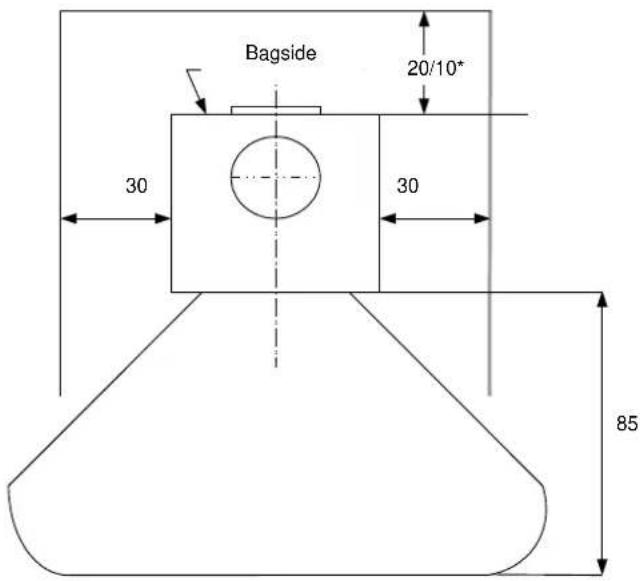

Afstand til brændbart materiale
| Bag ovn | Bag ovn med isoleret røgrør | Ved sider af ovn | Møbleringsafstand foran ovn |
| 20 cm | 10 cm | 30 cm | 85 cm |
* Ved anvendelse af isoleret rgror
Bemerk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæereevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnă dette.
For at en brændeovn kan placeres pa et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side.
I Norge er det ikke et krav at gulvplaten skal jegke 15 cm til hvr side. Vi anbefaler imidlertid, at gulvplaten minimum dekker 5-10 cm til siden.
2.2 Rortilslutning
Til Asgård brændeovne anvendes et røgrør med en diameter på 150 mm.
2.3 Tilslutting til muret skorsten
Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes et buet rgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgrret sættes pa plads. Der lægges en tynd pakning mellem rgrr og murbøsning for at tætne samlingerne. Røgrelet skal gå 5-10 cm ind i murbøsningen, men ma ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).
Laes eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.
3.0 Fyring i brændeovnen
3.1 Vigtige sikkerhedsoplysninger
- Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
Opbevar aldrig let anteendige vaesker som benzin i nahrheden af brandeovnen og anvend aldrig let anteendige vaesker til at anteende brændet i brandeovnen.
Tom aldrig askeskuffen, nar brandeovnen er varm. Der kan ligge gloder i askeskuffen i op til 24 timer after, at ilden er gaget ud. Vent derfor med at tome askeskuffen til du er sikker pa, at der ingen gloder er i asken.
Lagen kal vare lukket, mens brandeovnen bruges. Kun de forste minutter under optanding kan lagen sta pa klem.
I tilfælde af skorstensbrand: luk alle spjaeld pa brændeovnen og ring til brandvæsenet.
3.2 Hvilket trae er egnet til fyring?
Træ og træbriketter. Vi anbefaler at bruge kløvet lovtræ, der har været opbevaret mindst 1 ar udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Traet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rodderne. For at opná optimal afbrænding ma træets fugtighed ikke overstige 18%, hvilket svarer til ca. et ars opbevaring udendørs under tag. Træets fugttighed kan malles ved hjælp af en fugtmålereller ved at smore opvaskemiddel i den ene ende af træet og puste i den,anden Ende.Hvis træet er tør nok, vil derkommen sæbebobler. Traet kløves i stykker med en diamater pa ca. 10~cm og en braendelaengde pa max 32~cm .Ved anvendelse af for fugttig træ reduceres ovnens virkningsgrad betydeltigt og partikelemissionen oges.
Det er forbidt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljoet, brændeovnen og dit helbred. Fossil brendsler ma ikke anvendes.
3.3 Hvordan taender jeg op i min brændeovn?
Optændingen er meget afgorende for en hurtig og effektiv start pa forbrændingen.

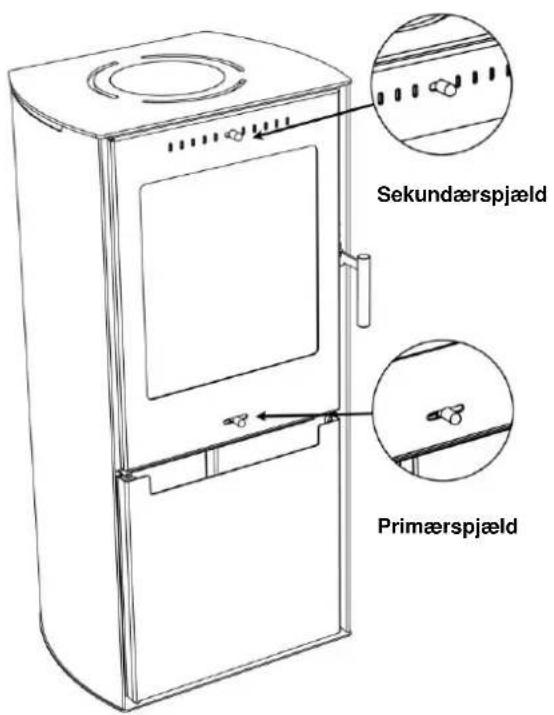

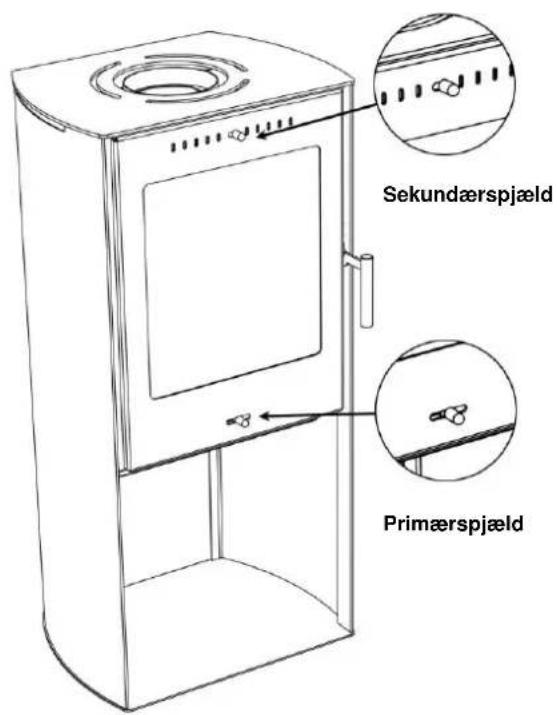

1) Abn for opstartsspjeldet/primaerspjeldet nederst på lagen og sekunderafluften/sekundaerspjeldet overst på lagen. Primaerspjeldet bruges i starten til at få balet i gang, mens sekundafluften holder bålet ved lige. Sekundaerluften er lukket, narr spjeldet er skubbet helt til venstre og aben, narr spjeldet er skubbet til hójure. Nedenstäende illustration viser brændeovnen set fra fronten med angivelse af spieldene.
2) Læg et kløvet stykke træ på tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ på tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sa varmt, at du ikke længere kan røre det. Luk herefter lagen. Nár der er klare synlige flammer, og ilden har godt fat, lukkes for primaerspjældet.
Bemerk: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfolgende handske til betjening af ovenen.
Pá www.aduro.dk / www.aduro.no kan du finde en film, som giver rãd om optænding og fyring i brændeovnen.
3.4 Første optænding
Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Traet fra emballagen kan eventult saves iindre stykker og bruges ved forste optænding.
De feste gange brændeovnen anvendes, kan der forekommen rog og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning i/DDne periode. Det er ligeledes vigtigt at fyre forsigtigt de feste 2-3 gange, da brændeovnen herved kan udvide sig langsomt. Desuden bør du vare opmaerkoms pa, at ovnen under opvarming og nedkøling kan give nogle sakaldte „klikkelyde“, a la nár du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.
Under feste optaending, som bo r foretages med ca. 1 kg tae, er det ligeledes en god ide at lade lagen sta pa klem, og den ma ikke lukkes, for ovnen er kold. Dette bo r gores for at forhindre, at pakningen klistrer fast pa selve ovnen.
3.5 Hvordan fyrer jeg i min brændeovn?
Braendeovnen er beregnet for intermitterende forbraending. Det betyder, at hvr pafyring brændes ned til gloder, fcr der genpafyres.
For at fä den bedste forbræding skal du regulere effekten/vermængden med brændslet. Små stykker brænde giver kraftigere forbræding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i braendkammeret ogsa forbrædingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 2 kg træ pr. time.
3.6 Sekundaerspjaeld
Sekundaerspjaeldet overst pa Iagen skal altid vare abent, mens der fyres i brandeovnen. Med dette spjaeld kan du tilpasse braendeovnen til skorstenstrakket og den varmeeffekt, som du onsker. Mod hore skruer du op for lufttilforslen og mod venstre skruer du ned. Brandeovnen fungerer under normale omstendigheder med dette spjaeld mellem 60% og 100% abent. Du ma aldrig lukke sa langt ned for luftspjaeldet, at flammerne gar ud. Der skal altid vare synlige flammer for at opna en ren og effektiv forbranding. Rudeskyllet, der forhindrer sod pa glasset, styres ligeledes af dette spjaeld.
Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundærspjældet næsten helt, 45 minutter after at træet er fyret ind. Pá dette tidspunkt er der kun fá flammer og ovnen kan brændere rent ved hjælp af tertiaerluften bagerst i brændkammeret.
3.7 Primerspjaeld
Nár du lægger nyt træ ind, skal der ábnes for primaerspjaeldet nederst pá lágen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægger nyt træ pá, indtil glodelaget er SSE lille, at det er nødvendigt at abne for primaerspjaeldet i ca. 2 min. for at fá ild i de nye brændestykker.
For at reducere risikoen for at der kommer aske ud af ovnen, när lagen abnes for indfyring af nyt trae, er det en god ide at abne primaespjaeldet nederst pa lagen ca. 1 minut for lagen abnes. Dette resulterer i ogget trak gennem ovnen og reducerer risikoen for, at aske drysser ud.
Bemark: hvis du overfyr brændeovnen og afbrænder mere end ca. 2,5 kg træ i timen, er der risiko for, at lakken på ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovenen der skyldes overfyring ikke dækket af garantien.
3.8 Ventilation/frisklufttilforsel
For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen star. Tætte huse, krattige emhætter og ventilationsanlaeg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dãrlig forbrænding. I disse tilfælde vil det vare nødvendigt at abne et vindue for at tilfo re luft til forbrændingen og udlige undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen star. Den luftmaengde, der bruges til forbrændingen, er ca. 25 m^3/h .
4.0 Skorstenen
Data til beregning af skorsten:
| Træ | |
| Røgtemperatur mål't ved [20°C] | 355 |
| Skorstenstræk ved prøvningeffekt[mbar]/[Pa] | 0,12/12 |
| Røggasmasseflow [g/s] | 3,8 |
Den optimale forbranding opnaes ved et konstant skorstenstrakp a 0,10 til 0,14 mbar malt i rgrret over ovenen. Der er mange faktorer, der pavirker skorstenstrakket, blandt andet temperaturen udenfor, vindstyre og omkringliggende bygninger. Kan der ici etableres et tilstrakkeligt naturligt skorstenstrak, kan du montere en ragsuger pa skorstenen. Er skorstenstrakket for hjt, kan der monteres et spjeld til regulering af skorstenstrakket. Kontakt den lokale skorstensfejer for naermere radgivning herom.
Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstrak ek opnas, kan der opsta problemer med rog ud af lagen ved fyring.
4.1 Darligt træk i skorstenen
Hvis skorstenen er for lav, utaat erer mangelfuldt isoleret, kan der opsta problemer med skorstenstrakket (lad skorstensfejeren vurdere det). Trakket skal vaere ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbranding og forhindre rogudslip.
Hvis skorstensfejeren vurdere, at trækket er i orden, og du stadig har problemer med optændingen, kan du prove at forlænge optændingsfasen/bruge flere tynde optændingspinde, sa skorstenen varmes godt igennem. Skorstenen trækker Forst optimalt, när den er varm. Optændingsfasen kan forlænges ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. När der er dannet glodelag, fyldes 2-3 stykker tørt, kløvet brænde pa.
5.0 Vedligeholdelse af brandeovnen
Pakninger
Med tiden bliver pakningerne slidte og bør derfor afterses. Er de utaete, bør de skiftes.
Glas
Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodee glas. Der findes ogsa rengaringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen.
Brændkammeret
De gule plader i brændkammeret slides naturligt og bør udskiftes, när der komer revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fãs i færdige sæt. Se info på www.aduroshop.com. Du kan øgså kobe hele plader, sa du selv kan kopiere de slidte plader.
Aske
Tom askeskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere at tænde op.
Rengoring af brændeovnen
Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot stovsuges med et lille mundstykke med blode børster eller stoves af med en tør blod klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen. Brændeovnen mA ikke rengøres med vand.
Brændeovnens indre og røgrør kan rengres gennem lagen og eventuelt gennem renseabning i røgrret. Den overste ildfaste sten (røglederpladen) kan fjernes, hvorved der er fri adgang til toppen af brændeovnen og røgrret. Røgrret kan ogsa fjernes fra ovnen og renses pa den mäde. Rengoring af brændeovnens indre og røgrør bør foretages arligt eller his vndvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgsa bestilles ved skorstensfejeren.
Reparation of overfladen
Fárdu en ridse i ellbriver overfladen pa din brændeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm® lak pa spraydase. Den fas i bade sort og gra hos din lokale forhandler.
Bemær: al vedligeholdelse af brændeovnen bør kun ske, nar den er kold.
Reservedele og uautoriseret aendring
Der mä kun anvendes originale reservedele til brændeovnen. Læs mere på www.aduroshop.com. Enhver u autoriseretænding af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkende specifikationer.
6.0 Tilbehør
Til Asgård ovnene tilbydes et bredt sortiment af tilbehör:
Pejsesaat
- Brændekurve i filt, PET og laeder
- Brændespande
Pejsegitter
Briketkasse og askespand
Gulplader i glas og stal
Regr
- Aduro Easy Firelighter
- Aduro Easy Clean
7.0 Reklamationsret og garanti
I henhold til kobeloven gelder reklamationsretten i to ar fra kobsdat o af brandeovnen. Kobskvittering med datogelder som bevis. Reklamationsretten dækker ici skader forarsaget af forkert installation og brug afbrandeovnen. Reklamationsretten omfatter ligeledes ici Isele og sliddele (ildfaste sten, glas, pakninger,skinner, stobejernsrist og greb), da de slides ved almindelig brug. Disse dele kan kbes som reservedele pa www.aduroshop.com.
8.0 Sporgsmål og svar
Har du brug for yderligere informationer, kan du lese meget mere pa www.aduro.dk/ www.aduro.no.
God fornøjelse!
PROVNINGSATTEST
Anerkendt prveinstitut h.t.Delstatsbyggevedtagterne,reg.nr:NRW 15
Anerkendt praveinstitut for byggetilsynsmaesige tilladelser
Anerkendt DIN CERTCO proveinstitut, reg.nr.: PL139
Anerkendt praxeinstut, godkendt af Europakommissionen, notified body: 1625
CO-volumenprocenten i forbraendingsgassen i ovennaevnte brendeovn udgør ved en nominel varmeydelse ifolge provebetingelserne i
DIN EN 13240 med provebraendset braendystykker 0,09 vol.-%, (1125 mg/Nm³) relateret til 13 % O₂.
Bemark venligst, at de oplyste vaerdier er uddrag af prvningsrapporten.
Det attesteres herved at ovenfor naevnte fyringsanlaeg opfylder emissionskravene i: Bilag 1 til bekendtgerelse nr. 46 af 22/01/2015 vedr. regulering af luftforurening fra fyringsanlaeg til fast brændsel under 1 MW (1. og 2. trin).
Godkendeseasafdgelingensleder

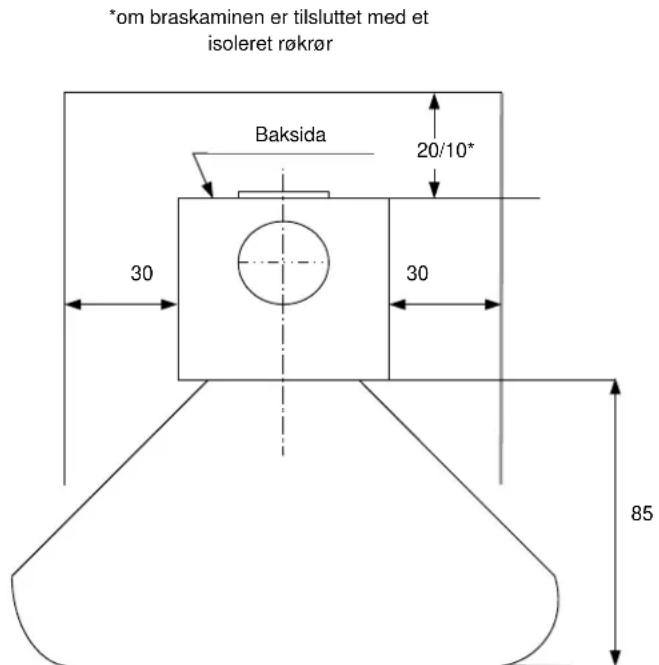

| Bakom kaminen | Bakom kaminen ved halvisoleret rökrör | Ât sidan | Avständ til møbler |
| 20 cm | 10 cm | 30 cm | 85 cm |
Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves i mindre stykker og bruges ved første optænding.
Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundaer spjaeldet næsten welt, 45 minutter after at træet er fyret ind. Pá dette tidspunkt er der kun fá flammer og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.
3.7 Primarspjäll
Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstrak\ ikke opnas, kan der opsta problemer med rog ud af lagen ved fyring.
