| Produkttyp | Vedkamin |
| Märke | Aduro |
| Modell | Asgard 91 (Baseline 9 / 9-1) |
| Mått (H x B x D) | 985 x 487 x 364 mm |
| Vikt | 82 kg (Baseline 9) / 85 kg (Baseline 9-1) |
| Nominell effekt | 5 kW |
| Verkningsgrad | 81,6% |
| Bränsle | Trä och träbriketter |
| Maximal vedlängd | 32 cm |
| Rökanslutning diameter | 150 mm (ovan) |
| Uppvärmningsyta (optimal isolering) | Upp till 130 m² |
| Uppvärmningsyta (medelgod isolering) | Upp till 90 m² |
| Uppvärmningsyta (dålig isolering) | Upp till 50 m² |
| Timförbrukning av ved | Cirka 2,4 kg |
| Rekommenderat drag | 0,10-0,14 mbar (10-14 Pa) |
| Material | Stål |
| Konvektionstyp | Naturlig konvektion |
| Lufttillförsel | Primär, sekundär och tertiär |
| Rent glas-system | Ja (luftspolning) |
| Asklåda | Ja |
| Normer | EN 13240, NS 3058, Svanenmärkt |
| Underhåll | Årlig rengöring av rökkanaler, byte av packningar och eldfasta plattor vid behov |
| Säkerhet | Använd inte brandfarliga vätskor, håll säkerhetsavstånd, håll luckan stängd under drift |
| Reservdelar | Finns på www.aduroshop.com (packningar, glas, galler, eldfasta plattor, etc.) |
| Garanti | 2 år enligt köplagen, täcker inte normalt slitage eller skador till följd av felaktig användning |
Vanliga frågor - Asgard 91 ADURO
Användarfrågor om Asgard 91 ADURO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Uppvärmning i PDF-format gratis! Hitta din manual Asgard 91 - ADURO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Asgard 91 av märket ADURO.

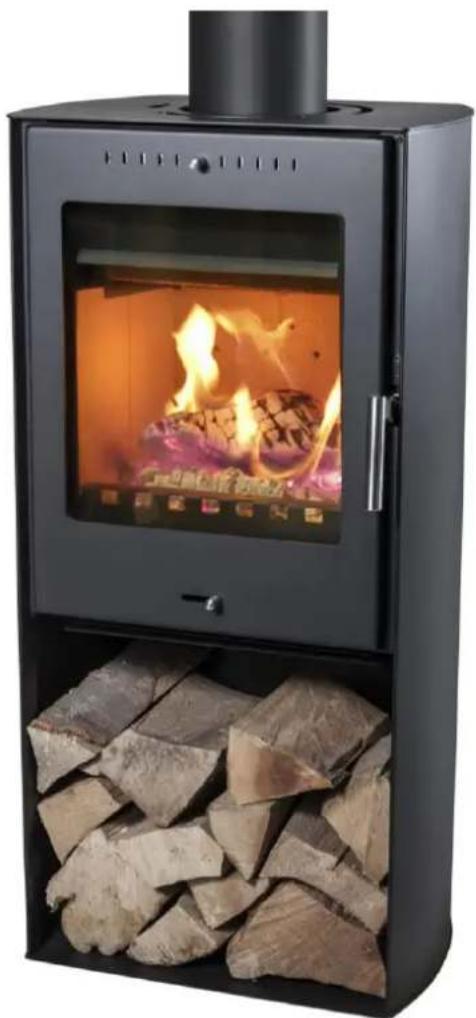

BRUKSANVISNING Asgard 91 ADURO
Asgård/Baseline 9 & 9-1
Brugsvejledning · Bedienungsanleitung · User Manual · Eldningsinstruktion · Mode d'emploi
Ecolabel - EN 13240
www.aduro.dk / www.aduro.no / www.adurofire.de / www.aduro.fr
Provningsresultater:
For att du sca fá sá stor glädje och nytta som möjlg t av din nya braskamin fr An Asgård ar det viktigt att du laser genom brauksanvisingen noga innan du installerar och använder kaminen.
1.0 Allmänt
1.1 Certificeringar
Asgard 9 och Aduro 9-1 uppyller den europeiska standarden EN 13240 somt nord标准 NS 3058 och ar darmed godkand for montering och anvanding i Europa. Produktionen genomgaret dessutom extern kvalitetskontroll. Asgard 9 und Asgard 9-1 ar ocksa Svanenmarkt, vilket innebär att kaminen uppyller mycket stranga miljokrav och tillverkas på ett miljovänligt satt. DoP (Declaration of Performance) vindes pa www.adurofire.se.

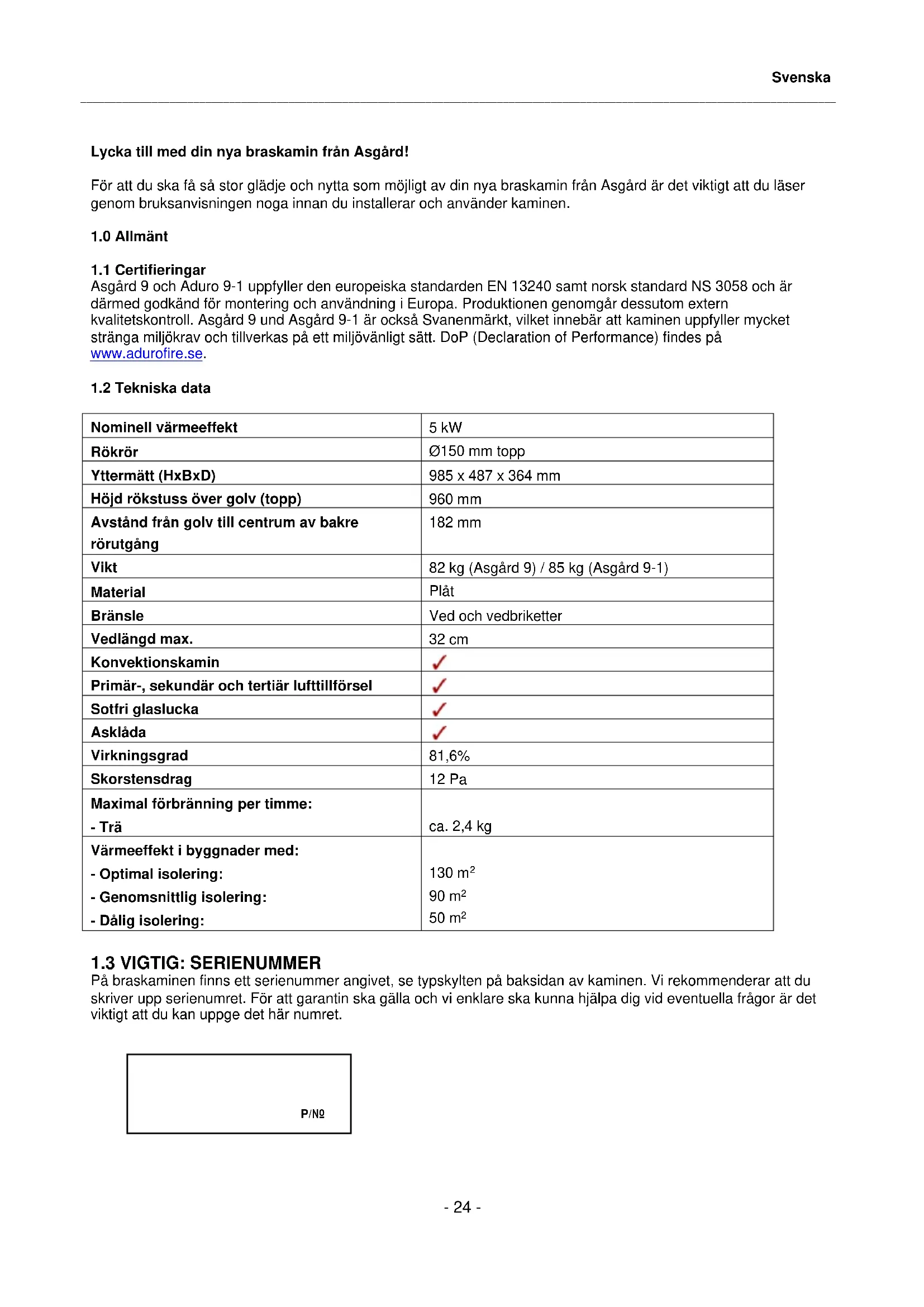

1.2 Tekniska data
| Nominell värmeeffekt | 5 kW |
| Rökrör | Ø150 mm topp |
| Yttermätt (HxBxD) | 985 x 487 x 364 mm |
| Höjd römstuss über golv (topp) | 960 mm |
| Avständ—from golv till centrum av bakre rörutgang | 182 mm |
| Vikt | 82 kg (Asgård 9) / 85 kg (Asgård 9-1) |
| Material | Plät |
| Bränsle | Ved och vedbriketter |
| Vedlängd max. | 32 cm |
| Konvektionskamin | ✓ |
| Primär-, sekundär och tertiary lufttillförsel | ✓ |
| Sotfri glaslucka | ✓ |
| Asklåda | ✓ |
| Virkningsgrad | 81,6% |
| Skorstensdrag | 12 Pa |
| Maximal Förbränning per timme: - Trä | ca. 2,4 kg |
| Värmeeffekt i byggnader med: - Optimal isolering: | 130 m² |
| - Genomsnittlig isolering: | 90 m² |
| - Dålig isolering: | 50 m² |
1.3 VIGTIG:SERIENUMMER
Pá braskainen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare ska kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.
P/NO
1.4 Hemtransport
När braskaminen transporteras hem ske den helst sta upp. Om du vill lagga den ner ar det viktigt att du tar bort losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldfasta stenor, somt dar ut askladan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och direfter fylla utrymmet med overblivet emballage, sa att alla losa delar halls pà plats.
Du fär gärna installerera braskainen på egen hand, men vi reckommender att du ber en sotare om vågledning. Din Återförsäljare kan ocksä ge ränd om installationen. Det ar viktigt att du uppfyller alla gällande nationella och europeiska bestämelser och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Vära Återförsäljare av Asgård kan reckommendera lámpliga montör, se www.adurofire.se.
Obs! Braskaminen maste godkannas av behörig brandmästare innan den tas i bruk.
2.1 Placering av braskaminen/avständskrav
Avstandskrav foreligger bara nar braskamen placeras intill brannbart material. Se nedanstende illustration. Om braskainen ske sta intill en murad vagg erler andra ej brannbara material finns inga krav pa sakerhetsavstand. For att underlatta rengoringen och utnyttja konvektorluften optimalt likommenderar vi dock att du har ca 5-10 cm avstand till vagggen.
Avstand till brannbart material
Obs! Det ar viktigt att braskainen installeras pa ett golv med tillracklig barighet. Om den beintiga konstruktionen inte uppyller de har kraven maste golvet forstarkas pa lampligt satt (t.ex. med hjalp av en platta som fordelar belastningen over en storre yta) for att upnpa detta.
Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta maste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.
2.2 Roransluting
Vid leverans frän fabriken ar Asgård 9 och Asgård 9-1 fösedd med att rökrhögst upp.
Till Asgard braskaminer används ett rökrör med en diameter på 150 mm.
2.3 Anslutting till murad skorsten
Om braskainen ske anslutas till en murad skorsten anvands ett bojt rokror via toppavgangen. Mät noga och gör sedan hal i skorstenen. Satt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rokröret. Lagg en tunn packning mellan rokröret och väggenomföringen for att tata anslutningen. Rökröret sca gå 5-10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).
Braskaminen kan vara ansluten till sama skorsten som flera andra varmekallor. Men innan du gör det maste du kontrollera vilka regler som gäller.
3.0 Elda i braskaminen
- Braskainen blir varm under drift och bör därfor hanteras med fösiktigkeit.
- Forvara aldrig lattantändiga vātskor som bensin i narheten av braskaminen och använd aldrig lattantändiga vātskor for att fā eld i kaminen.
- Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nagoon glöd kvar i lådan.
- Luckan skara varstangd nár braskaminen anvands. Under de forsta minuterna efter att du har tant kan du dock lamna luckan pa glant.
I handelse av soteld skau du stangsa smtliga spjall pa braskaminen och tillkalla brandkaren.
3.2 Bransletyper
Alla sorters ved, sasom ved av björk, bok, ek, alm, ask, barträd och fruktträd kan anvandas som bransle i kaminen. Olika traslag har olika densitet, ju högre densitet veden har desto högre ar energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan Förvarats utomhus under tak i minst ett ár. Trä som Förvaras inomhus har en tendens att bī for torrt och brinner)dārfor snabbt. Träden skahelst fällas om vintern, dæ en stor del av tæets fukt har dragits ner i rötterna. För att uppà optimal forbränning bör tæets fukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Täets sukthalt kan matas med hjälp av en fuktmätureller genom att smörja inenaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sapbubblor. Täet sca klyvas i bitar med en diameter på ca 10 cm och langden ske vara max. 32 cm. Om du använder alltför fuktig ved minskas kaminens varmeeffekt avsevärt och partikelutsläppen ökar.
Det ar forbjudet att elda lackerat och impregnerat tra, spanplattor, papper och annat avfall. Fossila branslen fär inte användas. Eldning av sádant material skadar savál miljön som braskaminen och din hälsa.
3.3 Hur tander jag braskaminen?
Tändningen spelar stor roll när du vill uppna snabb och effektiv forbränning.

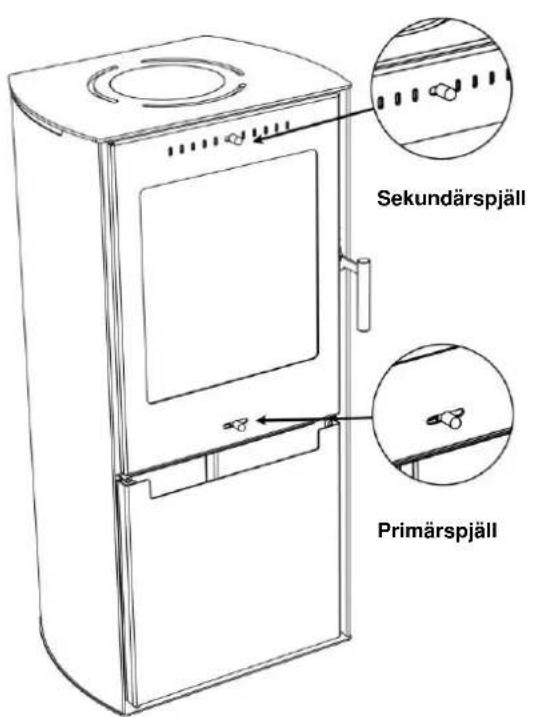

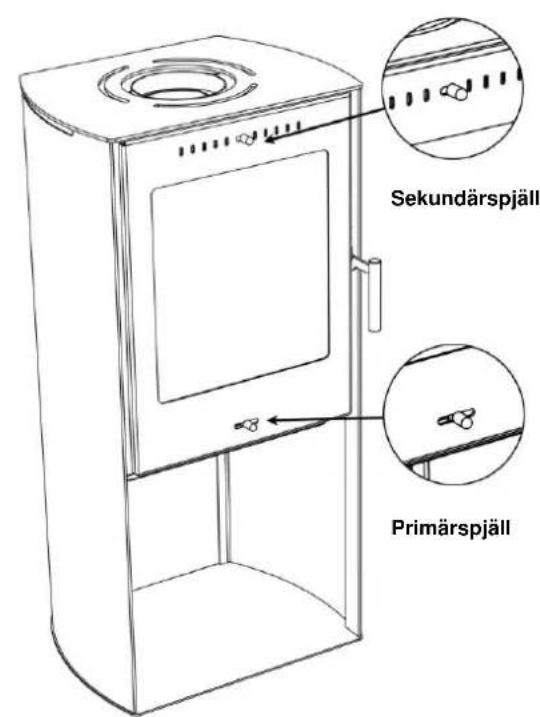

1) Borja med att öppna primärspjället/startspjället进展情况 nere på luckan och sekundäröppningen/sekundärspjället högst upp på luckan. Primärspjället används i börgan for att fä fyr på brasan, medan sekundärluften häller brasan vid liv. Sekundärspjället ar stängt;nar du har skjutit det进展情况 till höger och öppet;nar du har skjutit det进展情况 till vänster. Nedanständende figur visar braskaminen sedd framifran och var spjällen sitter.
2) Lagg ett vedtra pa tvaren i brannkammaren och placera tvä tändbriketter ovanpa. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpa briketterna och ett par sma trästickor pa tvaren ovanpa. Det maste kunna komma luft till briketterna, men vedtrana ske ligga tatt ihop och "värma" varandra.
3) Lát luckan sta öppen ca 1 cm tills glaset ár sa varmt att du inte langre kan róra vid det. Stäng sedan luckan. Nár det finns klara, synlga flammor och elden har tagit bra fart, stäng primärspjället.
Obs! Handtagen blir varma nár braskaminen används. Använd därfor den medfoljande handsken till att sköta kaminen.
På www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.
3.4 Forsta eldningen
De forsta gangerna du anvander braskainen kan det forekomma rok och dalgukt fran braskainen, vilket ar helt normalt. Det beror pa att den varmebestandiga lacken hardas. Se till att vadra tillrackigt i rummet under den har tiden. Det ar ocksa viktigt att elda forsiktigt de tva till tre forsta gangerna, eftersom braskainen langsamt utvidgas. Du bor ocksa kanna till att kaminen under uppvarmning och nedkylning kan ave sa kallade "klickjud", ungefär som när du häller kokande vatten i en diskho. Detta beror pa de stora temperaturskillnader som materialet utsats for.
Första gängen du eldar bör du använda ca 1 kg ved och det ar ocksä en bra idé att lata luckan sta pá glant och inter stänga den forrän kaminen har svalnat. Detta sca goras for att Förhindra att packningen klistrar fast pa själva kaminen.
3.5 Hur eldar jag i braskaminen?
Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.
For att fä basta tänkbara forbränning sku du reglera effekten/varmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ar större och veden avger mer gas. Dessutom avgörs forbränningen också av mangden ved i brannkammaren. Till normal användning bör du inte lagga in mer ¬n två vedträn i taget. Om du vill uppnå högre effekt kan du lagga in mer ved. Den nominella varmeeffekten uppnås genom att elda ca 2 kg ved per timme.
3.6 Sekundärspäll
Sekundärspjället skä alltid vara öppet nár du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at vänster for att öka lufttillförseln och at Höger for att minska den. Under normala forhällanden fungerar braskainen nár spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sá langt at vänster att flammorna slocknar. Du skä alltid kunna se flammor, dãvet du att forbränningen ar ren och effektiv. Rudeskyllet, der forhindrer sod på glasset, styres ligeledes af dette spjaeld.
När du laggir in ny ved sca du öppna primärspjället som sitter langst nere pa luckan. Lat spjället vara oppet tills elden har tagit fart. För att utnyttja branslet optimalt kan du vanta med att lagga pa ny ved tills gloden ar sa liters att du maste öppna primärspjället i ca 2 min. forr att fä fyr pa de nya vedtrana.
Om du vill undvika att det yr aska ur kaminen när du oppnar luckan for att lagga i ny ved kan du oppna primarspjället ca 1 minut innan du oppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska falter ut.
Obs! Om du eldar for kraftigt i braskaminen och forbranner mer an ca 2,5 kg ved i timmen finns det risk for att lacken pa kaminen missfargas och senare faller av. Det gár att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador pa kaminen som beror pa alltfor kraftig edning tacks inte heller av garantin.
3.8 Ventilation/frisklufttillforsel
For att braskainen ske fungera optimal maste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum dar braskainen star. Tata hus, kraftiga flaktar och ventilationsanlagnginar kan skapa undertryck kring braskainen, vilket ger roklukt och dalg forbränning. I sadana fall ar det nodvändigt att oppna ett fönster foratt tillforbra luft till forbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum dar braskainen star. Mangden forbranningsluft som atgår til forbränningen ar ca 25m^3 /h
4.0 Skorstenen
Data for beräkning av skorsten:
| Trä | |
| Rökgastemperatur uppmätt vid [20 °C] | 355 |
| Rekommenderat skorstensdrag [mbar]/[Pa] | 0,12/12 |
| Rökgas, massaflöde [g/s] | 3,8 |
Den optimala forbranningen uppnas vid ett konstant skorstensdrag pa 0,10 till 0,14 mbar, uppmatt i rokroret ovanfor kaminen. Det finns manga faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrka och omkringliggande byggnader. Minsta rekommenderade skorstenslangd ar 3,5 m och lamplig tvarsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte gär att fä tillrackligt bra skorstensdrag pa naturlig vag kan du montera en röksugare pa skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren pa orten for narmare rådgivning om detta.
4.1 Daligt drag i skorstenen
Om skorstenen ar for lag, otat eller bristfälligt isolerad kan det uptsta problem med skorstensdraget (lát sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsstallande forbranning och forhindra rokutslapp.
Om sotaren gör bedömmingen att draget ar tillräckligt och du ända har problem med att fä yfr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, sa att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimal fällrän den ar ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du pa med 2-3 torra vedträn.
5.0 Underhäll av braskaminen
Packningar
Med tiden blir packningarna slitna och bör d'ses over. Om de ar otata bor de bytas.
Glas
Fuktg ved kan ge sotflackar pa glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska fran kaminen och gnider pa det sotade glaset. Det finns även rengoringsmedel som ar särskilt avsedda for borttagning av sot pa glaset, fx Aduro Easy Clean svampen.
Brannkammaren
De gula plattorna i brannkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sa att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fär du gärna besöka www.aduroshop.com.
Aska
Töm asklådan innan den blir helt full. Læmna alltid att lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.
Kaminens yta ar lackad med varmebestandig Senotherm®-lack. Den bevaras bast om du bara dammsuger pa den med ett litet munstycke med mjuka borst ell dammar av den med en torr och mjuk trasa. Anvand inte vatten, sprit ell andra losningsmedel, aftersom det avlagsnar lacken.
Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rörköretrs rensningsöppning. Den översta eldfasta stenen (rökvändarplattan) kan tas bort, sä att du fär fri tillgang till toppen av braskaminen och rökröret. Det gár ocksä att ta bort rökröret frän kaminen och rengördet på sä sätt. Du bör rengörabraskaminens insida och rökrör varje ár aller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.
Omdet blir repor i ytbelaggningen ellr om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsaljare.
Obs! Utför allt unterhalb pa braskaminen när den ar kall.
Reservdelar och ej godkända andringar
Du fär endast använda originaldar till braskaminen. Läs mer på www.aduroshop.com. Det är forbjudet att genomföra ej godkändaändringar på braskaminen, aftersom det innebär att den inte langre uppfyller de godkända Specificationerna.
6.0 Tillbehör
Till Asgard braskaminer erbjuds ett brett sortiment av tillbehör:
Eldningsverktyg
- Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
Brikettkorg och askhink
Golvpplattor i glas och stal
Rokr
- Aduro Easy Firelighter
- Aduro Easy Clean svamp
7.0 Reklamationsratt och garanti
I enlighet med gallande konsumentkoplag har kunden ratt att reklamera braskaminen inom två ar fran inkopsdatum. Kvitto med datum galler som bevis. Reklamationsrätten tacker inte skador som har orsakats av felaktig installation ell anvandning av braskaminen. Reklamationsrätten omfattar inte heller losa delar erller slitdelar (eldasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), aftersom dessa slits genom vanlig användning. De har delarna kan kopas som reservdeler.
8.0 Frágor och svar
Om du vill ha mer information fär du gärna besöka var hemsida pa www.adurofire.se.
Mycket noje!
