BRUKSANVISNING Asgard 7 ADURO

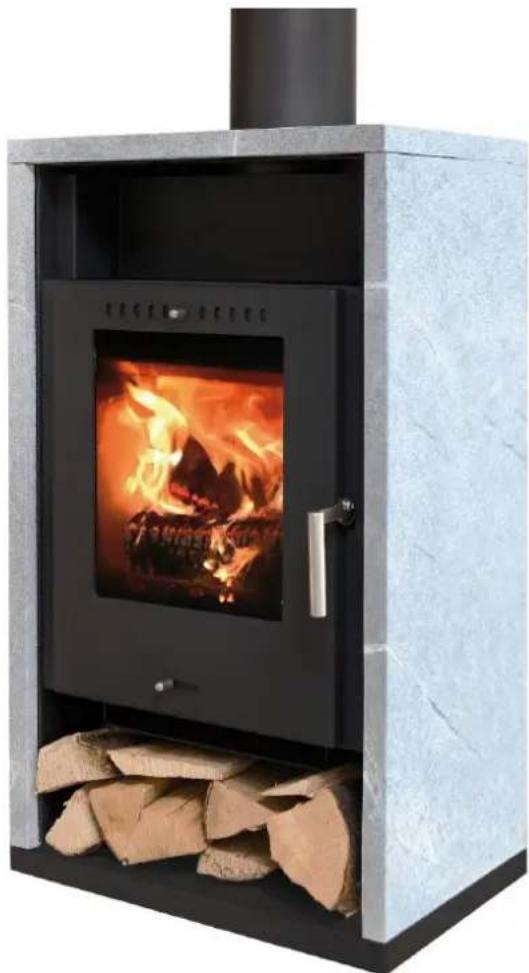

Asgård/Baseline 7 & 7SK

Brugsvejledning · Bedienungsanleitung · User Manual · Eldningsinstruktion · Mode d'emploi

Ecolabel - EN 13240

www.aduro.dk / www.aduro.no / www.adurofire.de / www.adurofire.com

www.adurofire.se / www.aduro.fr

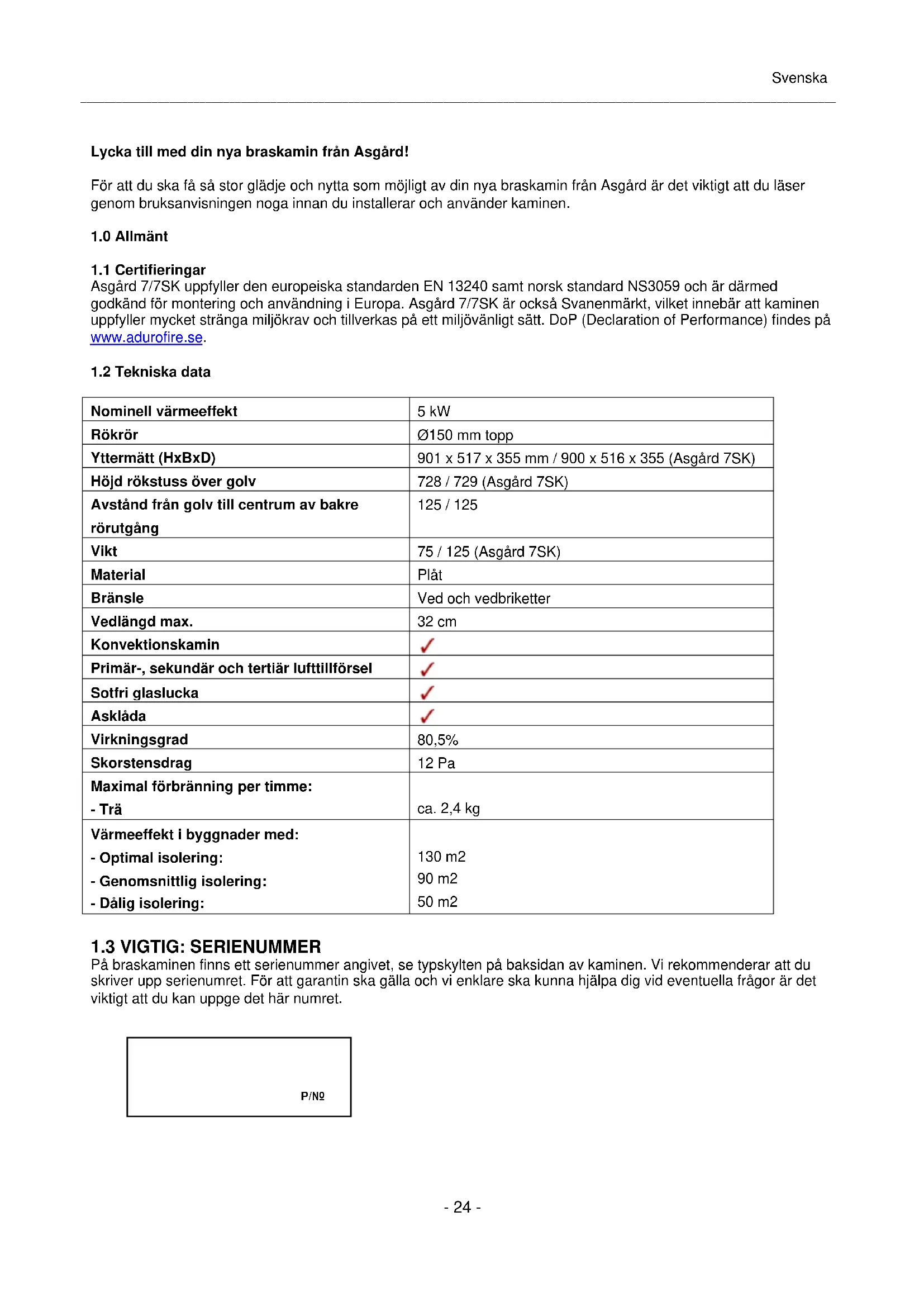

For att du sca fá sá stor glädje och nytta som möjlgit av din nya braskamin fran Asgård ár det viktigt att du lase genom brauksanvisingen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certificeringar

Asgard 7/7SK uppyller den europeiska standarden EN 13240 somt nord standard NS3059 och ar darmed godkänd for montering och användning i Europa. Asgard 7/7SK ar också Svanenmarkt, vilket innebär att kaminen uppyller mycket stränga miljökrav och tillverkas på ett miljövänligt sätt. DoP (Declaration of Performance) vindes på www.adurofire.se.

1.2 Tekniska data

Nominell värmeeffekt	5 kW
Rökrör	Ø150 mm topp
Yttermätt (HxBxD)	901 x 517 x 355 mm / 900 x 516 x 355 (Asgård 7SK)
Höjd römstuss über golv	728 / 729 (Asgård 7SK)
Avständ frän golv till centrum av bakre rörutgang	125 / 125
Vikt	75 / 125 (Asgård 7SK)
Material	Plåt
Brändsle	Ved och vedbriketter
Vedlängd max.	32 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförsel	✓
Softri glaslucka	✓
Asklåda	✓
Virkningsgrad	80,5%
Skorstensdrag	12 Pa
Maximal Förbrännning per timme: - Trä	ca. 2,4 kg
Värmeeffekt i byggnader med: - Optimal isolering:	130 m2
- Genomsnittlig isolering:	90 m2
- Dålig isolering:	50 m2

1.3 VIGTIG:SERIENUMMER

På braskainen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare ske kunna hjälpa dig vid eventuella frägor ar det viktigt att du kan uppge det hare numret.

P/NO

1.4 Hemtransport

När braskaminen transporteras hem ske den helst sta upp. Om du vill lagga den ner ar det viktigt att du tar bort täljstenen (se punkt 2.0) och losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldfasta stenar, somt tar ut askladan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och dilationfter fylla utrymmet med overblivet emballage, sa att alla losa delar halls pa plats.

2.0 Montering av täljsten

Insidan av Asgård 7SK ár klädd i täljsten. För att undvika skador ár det viktigt att du foljer nedanstæende anvisningar: När traramen tas bort sca stenarna ocksá demonteras innan kaminen flyttas. Toppstenen overst tas bort Först. Sidostenarna hälls på plats avett feste, sö var försiktig;nar stenarna avlögsnas. De maste lyftas lodrätt op, da klämmar i botten annankommen att bryta stenen. Det ár viktigt att du hela tiden häller fast i sidostenarna, när beslaget er lösnet, annars kan de valta ut mot sidan.

Du fär gärna installerera braskainen på egen hand, men vi rekommenderar att du ber en sotare om vägledning. Din äterförsäljare kan också ge ränd om installationen. Det ar viktigt att du uppyller alla gällande nationella och europeiska bestämelseer och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras rekommenderar vi att installationen utförs av en fackman. Våra äterförsäljare av Asgård kan rekommendera lämpiga montör, se www.adurofire.se.

Obs! Braskaminen maste godkannas av behörig brandmästare innan den tas i bruk.

3.1 Placering av braskaminen/avständskrav

Avstandskrav foreligger bara nar braskamen placeras intill brannbart material. Se nedanstende illustration. Om braskainen ske sta intill en murad vagg erler andra ej brannbara material finns inga krav pa sakerhetsavstand. For att underlatta rengoringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avstand till vagggen.

Avstand till brannbart material

Obs! Det är viktigt att braskaminen installereras på att golv med tillräcklig bärighet. Om den beintiga konstruktionen inte uppyller de här kraven@måste golvet Förstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnà detta.

Om braskainen ske placeras pa ett brannbart underlag som t.ex. tragolv ellertackningsmatta maste du forst lagga ettt icke brannbart underlag emellan. Golvplattans storlek beror pa hur stor braskamin du har och plattan skag a minst 30 cm framfor och 15 cm pa var sida om braskainen.

3.2 Roranslutting

Vid leverans fran fabriken ar Asgard 7/7SK forsedd med ett rkrh hogstupp.

Till Asgård braskaminer används ett rökrör med en diameter på 150 mm.

3.3 Anslutning till murad skorsten

Om braskainen ske anslutas till en murad skorsten anvands ett bojt rokror via toppavgangen. Mät noga och gör sedan hal i skorstenen. Satt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskaminen och montera fast rokröret. Lagg en tunn packning mellan rokröret och väggenomföringen for att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra varmekallor. Men innan du gör det maste du kontrollera vilka regler som gäller.

4.0 Elda i braskaminen

• Braskainen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Forvara aldrig lattantändiga vātskor som bensin i narheten av braskaminen och använd aldrig lattantändiga vātskor for att fā eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nagoon glöd kvar i lådan.
• Luckan skara varstangd nbraskaminen anvands.Under de forsta minuterna after att du har tant kan du dock lamna luckan pigt.
  I handelse av soteld skau du stangsa smtliga spjall pa braskaminen och tillkalla brandkaren.

4.2 Bransletyper

Alla sorters ved, sāsom ved av björk, bok, ek, alm, ask, barträd och fruktträd kan användas som brännle i kaminen. Olika trāslag har olica densitet, ju högre densitet veden har restores Högre ar energivärdet. Högst densitet har bok, ek och björk. Vi rekommanderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att bìr for torrt och brinner dārfor für snabbt. Träden ská helst fällas om vintern, daß en stor del av tæets fukt har dragits ner i rötterna. För att uppà optimal forbränning bör tæts fukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Täets sukthalt kan matas med hjälp av en fuktmātare ell genom att smörja in ena änden av ett vedtra med diskmedel och därefter blasa i andra änden. Om täet ár tillräckligt torrt bildas sāpbumblor. Täet sca klyvas i bitar med en diameter pa ca 10 cm och langden ske vara max. 32 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbudet att elda lackerat och impregnerat tra, spanplattor, papper och annat avfall. Fossila branslen fär inte användas. Eldning av sádant material skadar savál milón som braskaminen och din hälsa.

4.3 Hur tander jag braskaminen?

Tändningen spelar stor roll när du vill uppna snabb och effektiv forbränning.

1) Borja med att öppna primärspjället/startspjället langst nere på luckan och sekundäröppningen/sekundärspjället högst upp på luckan. Primärspjället används i börgan für att fá fyr på brasan, medan sekundärluften häller brasan vid liv. Sekundärspjället ar stängt;nar du har skjutit det langst till Höger och öppet;nar du har skjutit det langst till vänster.
2) Lagg ett vedtra pa tvaren i brannkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpá briketterna och ett par små trästickor pa tvaren ovanpå. Det maste kunna komma luft till briketterna, men vedtrāna ska ligga tatt ihop och "varma" varandra.
4) Lát luckanSTAÖppen ca 1 cm tills glaset ar sa varmt att du inte langre kan rora vid det. Stang sedan luckan. När det finns klara, synlga flammor och elden har tagit bra fart, stang primärpjället.

Obs! Handtagen blir varma nár braskaminen används. Använd dārfor den medfoljande handsken till att sköta kaminen.

Pá www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.

4.4 Forsta eldningen

De forsta gangerna du anvander braskainen kan det forekomma rok och dalg lukt fran braskainen, vilket ar helt normalt. Det beror pa att den varmebestendiga lacken hardas. Se till att vadra tillrackigt i rummet under den har tiden. Det ar ocksa viktigt att eda forsiktigt de tva till tre forsta gangerna, eftersom braskainen langsamt utvidgas. Du bor ocksa kanna till att kaminen under uppvarmning och nedkylning kan ave sa kallade "klickljd", ungefär som nar du haller kokande vatten i en diskho. Detta beror pa de stora temperaturskilnader som materialet utsats for.

Första gängen du eldar bör du använda ca 1 kg ved och det ar också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

4.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje ednng farr brinna ner till glod innan man eldar paigen.

For att fä basta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ar större och veden avger mer gas. Dessutom avgörs forbränningen okså av mängden ved i brännkammaren. Till normal användning bör du inte lagga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lagga in mer ved. Den nominella varmeeffekten uppnås genom att elda ca 1,3 kg ved per timme.

4.6 Sekundärspäll

Sekundärspjället skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at vänster for att öka lufttillförseln och at höger for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sá langt at vänster att flammorna slocknar. Du skä alltid kunna se flammor, dã vet du att forbränningen ar ren och effektiv. Rudeskyllet, der forbinder som pa glasset, styres ligeledes af dette spjæld.

När du laggir in ny ved sca du öppna primärspjället som sitter langst nere pa luckan. Lát spjället vara öppet tills elden har tagit fart. För att utnyttja branslet optimalt kan du vanta med att lagga pa ny ved tills gloden ar sa liten att du maste öppna primärspjället i ca 2 min. for att fä fyr pa de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen nár du oppnar luckan for att lagga i ny ved kan du oppna primarspjallet ca 1 minut innan du oppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska falter ut.

Obs! Om du eldar for kraftigt i braskaminen och forbranner mer an ca 2,5 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

4.8 Ventilation/frisklufttillforsel

For att braskainen ske fungera optimalaste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum dar braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggingar kan skapa undertryck kring braskainen, vilket ger roklukt och daliig forbränning. I sadana fall ar det nodvandigt att oppna ett fonder for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en Luftventil i det rum dar braskainen star. Mangden forbranningsluft som atgär till forbränningen ar ca 25m^3 /h

5.0 Skorstenen

Data for berakning av skorsten:

	Trä
Rökgastemperatur uppmätt vid [20 °C]	367
Rekommenderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	4,0

Den optimala forbranningen uppnas vid ett konstant skorstensdrag pa 0,10 till 0,14 mbar, uppmatt i rokrret ovanfor kaminen. Det finns manga faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrna och omkringliggande byggnader. Minsta rekommenderade skorstenslangd ar 3,5 m och lamplig tvarsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte gär att fä tillracklig bra skorstensdrag pa naturlig vag kan du montera en roksugare pa skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren pa orten for narmare rädgivning om detta.

5.1 Daligt drag i skorstenen

Om skorstenen ar for låg, otät eller bristfälligt isolerad kan det uptsta problem med skorstensdraget (låt sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsstallande forbränning och forhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ar tillräckligt och du ända har problem med att fä yfr i kaminen, kan du prova att forlänga tandfasen/använda flera tunna stickor, sa att skorstenen varms upp ordentlich heltigenom. Skorstenen drar inte optimal forrän den ar ordentlich varm. Tandfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du pa med 2-3 torra vedträn.

6.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör dá ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotflackar pa glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska fran kaminen och gnider pa det sotade glaset. Det finns även rengöringsmedel som ar särskilt avsedda for borttagning av sot pa glaset, fx Aduro Easy Clean svampen.

Brannkammaren

De gula plattorna i brannkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sa att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fär du gärna besöka www.aduroshop.com.

Aska

Tom askladan innan den blir helt full. Lmna alltid ett lager aska i botten av kaminen. Det isolerar brannkammaren och gor det enklare att tanda brasan.

Kaminens yta ar lackad med varmebestendig Senotherm®-lack. Den bevaras bast om du bara dammsuger pa den med ett litet munstycke med mjuka borst ell dammar av den med en torr och mjuk trasa. Anvand inte vatten, sprit ell andra losningsmedel, aftersom det avlagsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. Den oversta elfasta stenen (rökvändarplattan) kan tas bort, sä att du fär fri tillgang till toppen av braskaminen och rökröret. Det gär ocksä att ta bort rökröret fran kaminen och rengöra det på sä satt. Du bor rengöra braskaminens insida och rökrör varjeår oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det har arbetet.

Reparation avytbelaggninger

Omdet blir repor i ytbelaggnigen ell om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala Återforsäljare.

Täljsten

Täljsten kan rengöras med en mjuk och lätt fuktad trasa eller med säpvatten. Undvik att använda kalklosende medel, eftersom stenen innehäller kalk.

Obs! Utför allt unterhalb på braskaminen nar den ar kall.

Reservdar och ej godkanda andringar

Du fär endast använda originaldar till braskaminen. Läs mer på www.aduroshop.com. Det ar förbjudet att genomföra ej godkändaändringar på braskaminen, aftersom det innebär att den inte langre uppfyller de godkända Specificationerna.

7.0 Tillbehör

Till Asgård braskaminer erbjuds ett brett sortiment av tillbehör:

Eldningsverktyg
- Vedkorgar i fiit, PET och lader
Vedkorgar
Sakerhetsgrind
- Brikettkorg och askhink
Golvplattor i glas och stal
Rokr
- Aduro Easy Firelighter
- Aduro Easy Clean svamp

8.0 Reklamationsratt och garanti

I enlighet med gallande konsumentkoplag har kunden ratt att reklamera braskaminen inom två ar fran inkopsdatum. Kvitto med datum galler som bevis. Reklamationsratten tacker inte skador som har orsakats av felaktig installation ell anvandning av braskaminen. Reklamationsratten omfattar inte heller losa delar erller slitdelar (eldasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), aftersom dessa slits genom vanlig anvandning. De HAR delarna kan kopas som reservdilar.

9.0 Fragor och svar

Om du vill ha mer information fãr du gârna besöka vãr hemsida pa www.adurofire.se.

Mycket noje!
