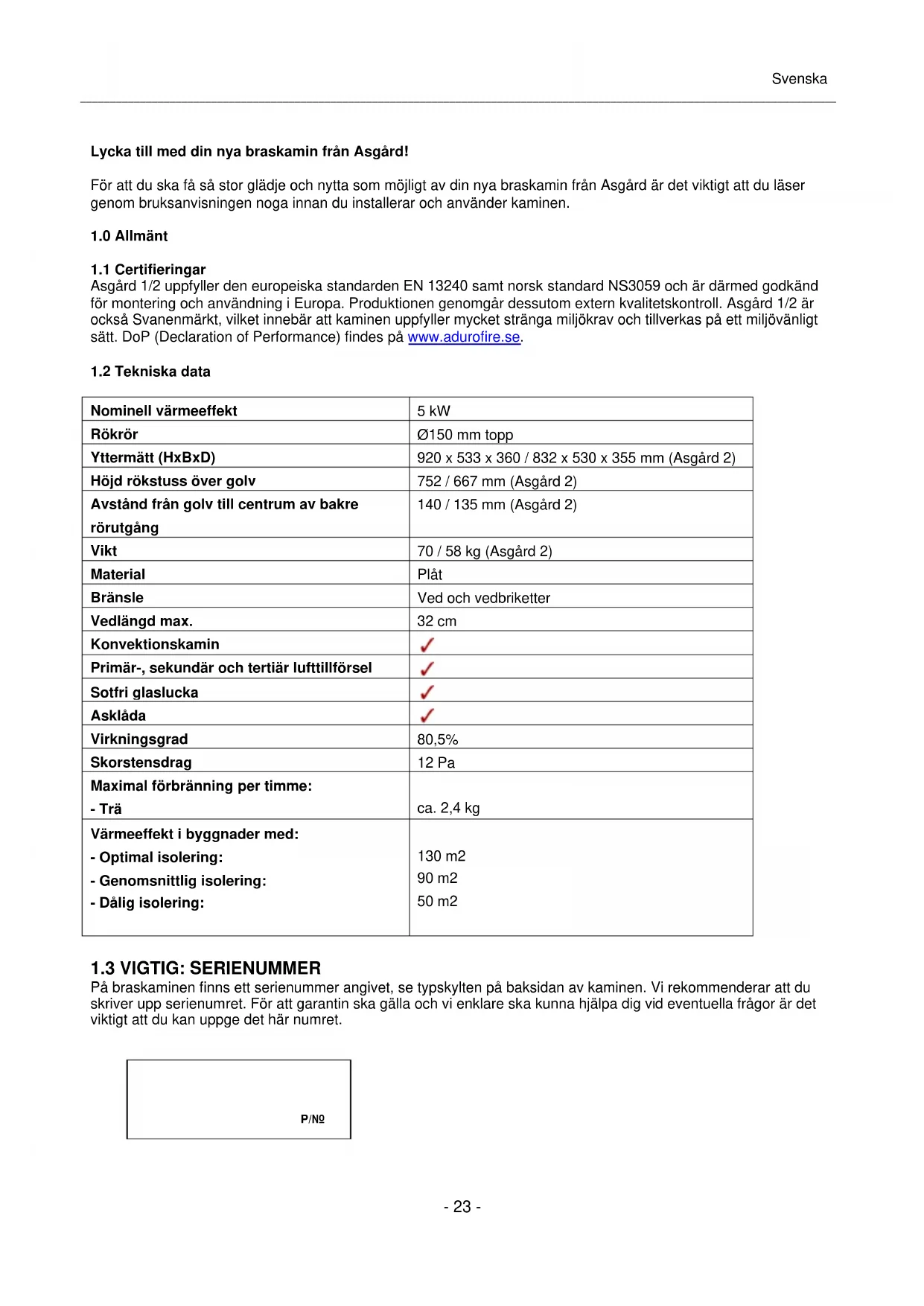

For att du sca fá sá stor glädje och nytta som möjigt av din nya braskamin fran Asgård ár det viktigt att du lase genom brauksanvisingen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certificeringar

Asgard 1/2 uppyller den europeiska standarden EN 13240 somt nord标准 NS3059 och ar darmed godkand for montering och anvanding i Europa. Produktionen genomgaretssutom extern kvalitetskontroll. Asgard 1/2 ar ocksa Svanenmarkt, vilket innebar att kaminen uppyller mycket strangamiljokrav och tillverkas pa ett miljovanligt satt. DoP (Declaration of Performance) findes pa www.adurofire.se.

1.2 Tekniska data

Nominell värmeeffekt	5 kW
Rökrör	Ø150 mm topp
Yttermätt (HxBxD)	920 x 533 x 360 / 832 x 530 x 355 mm (Asgård 2)
Höjd römstuss über golv	752 / 667 mm (Asgård 2)
Avständ frän golv till centrum av bakre rörutgang	140 / 135 mm (Asgård 2)
Vikt	70 / 58 kg (Asgård 2)
Material	Plät
Brändsle	Ved och vedbriketter
Vedlängd max.	32 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförsel	✓
Sotfri glaslucka	✓
Asklåda	✓
Virkningsgrad	80,5%
Skorstensdrag	12 Pa
Maximal Förbrännning per timme: - Trä	ca. 2,4 kg
Värmeeffekt i byggnader med: - Optimal isolering:	130 m2
- Genomsnittlig isolering:	90 m2
- Dällig isolering:	50 m2

1.3 VIGTIG:SERIENUMMER

På braskainen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare ska kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det hare numret.

P/NO

1.4 Hemtransport

När braskaminen transporteras hem ska den helst sta upp. Om du vill lagga den ner ar det viktigt att du tar bort losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldfasta stenar, somt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och direfter fylla utrymmet med overblivet emballage, sa att alla losa delar halls pa plats.

Du fär gärna installerera braskainen på egen hand, men vi reckommender att du ber en sotare om vägledning. Din äterförsäljare kan också ge råd om installationen. Det ar viktigt att du uppfyller alla gällande nationella och europeiska bestämelser och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Vära äterförsäljare av Asgård kan reckommendera lämpiga montör, se www.adurofire.se.

Obs! Braskaminen maste godkannas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskainen/avstandskrav

Avstandskrav foreligger bara nar braskamen placeras intill brannbart material. Se nedanstende illustration. Om braskainen ske sta intill en murad vagg erler andra ej brannbara material finns inga krav pa sakerhetsavstand. For att underlatta rengoringen och utnyttja konvektorluften optimalt likommenderar vi dock att du har ca 5-10 cm avstand till vagggen.

Avstand till brannbart material

Obs! Det ar viktigt att braskaminen installeras på att golv med tillracklig barighet. Om den beintiga konstruktionen inte uppyller de hare kraven maste golvet forstarkas på lampligt satt (t.ex. med hjalp av en platta som fordelar belastningen over en storre yta) for att upnà detta.

Om braskainen ske placeras pa ett brannbart underlag som t.ex. tragolv ellertackningsmatta maste du forst lagga ett icke brannbart underlag emellan. Golvplattans storlek beror pa hur stor braskamin du har och plattan skag a minst 30 cm framfor och 15 cm pa var sida om braskainen.

2.2 Roransluting

Vid leverans fran fabriken ar Asgard 1/2 forsedd med ett rokrhogst upp.

Till Asgård braskaminer används att rökrör med en diameter på 150 mm.

2.3 Anslutting till murad skorsten

Om braskaminen ska anslutas till en murad skorsten anvands ett bojt rokror via toppavgangen. Mat noga och gör sedan hal i skorstenen. Satt väggenomföringen på plats och tata muren med murbruk. Stall sedan dit braskaminen och montera fast rokröret. Lagg en tunn packning mellan rokröret och väggenomföringen for att tata anslutningen. Rökröret sca gå 5-10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra varmekallor. Men innan du gör det maste du kontrollera vilka regler som gäller.

3.0 Elda i braskaminen

• Braskainen blir varm under drift och bör därfor hanteras med fösiktigkeit.
• Forvara aldrig lattantändiga vātskor som bensin i narheten av braskaminen och använd aldrig lattantändiga vātskor for att fā eld i kaminen.
• Töm aldrig asklådan'nar braskaminen'är varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tomma asklådan tills du ar saker på att det inte finns nagoon glöd kvar i lådan.
• Luckan skara vara stangd nar braskaminen anvands. Under de forsta minuterna after att du har tant kan du dock lamna luckan pa glant.
  I handelse av soteld ska du stanga samtiga spjäll pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, sāsom ved av björk, bok, ek, alm, ask, barträd och fruktträd kan användas som brännle i kaminen. Olika trāslag har olika densitet, ju högre densitet veden har desto högre ar energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan Förvarats utomhus under tak i minst ett ár. Trä som Förvaras inomhus har en tendens att bli for torrt och brinner dārfor for snabbt. Träden ská helst fällas om vintern, dā en stor del av tæets fukt har dragits ner i rötterna. För att uppna optimal Förbränning bör tæets sukthalt inte överstiga 18 procent, vilket motsvarar ca 1 árs Förvaring utomhus under tak. Täets sukthalt kan matas med hjälp av en fuktmātare ell genom att smörja in ena änden av ett vedtra med diskmedel och därefter blasa i andra änden. Om täet ar tillräckligt torrt bildas sāpūbblor. Täet sca klyvas i bitar med en diameter pa ca 10 cm och langden ske vara max. 32 cm. Om du använder alltför fuktig ved minskas kaminens varmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat tra, spanplattor, papper och annat avfall. Fossila branslen fär inte anvandas. Eldning av sadant material skadar saväl miljon som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändningen spelar stor roll när du vill uppna snabb och effektiv forbränning.

1) Borja med att öppna primärspjället/startspjället langst nere på luckan och

sekundäröppningen/sekundärspjället högst upp på luckan. Primärspjället används i bördjan for att fä fyr på brasan, medan sekundärluften häller brasan vid liv. Sekundärspjället ar stängt när du har skjutit det langst till höger och öppet när du har skjutit det langst till vänster.

2) Lagg ett vedtra pa tvaren i brannkammaren och placera tvà tändbriketter ovanpa. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpa briketterna och ett par sma trästickor pa tvaren ovanpa. Det maste kunna komma luft till briketterna, men vedtrana sca ligga tatt ihop och "värma" varandra.
4) Lát luckan stä öppen ca 1 cm tills glaset ár sa varmt att du inte langre kan róra vid det. Stäng sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stäng primárspjället.

Obs! Handtagen blir varma när braskaminen används. Använd)därfor den medfoljande handsken till att sköta kaminen.

På www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.

3.4 Forsta eldningen

De Första gängerna du anvander braskainen kan det forekomma rok och dialg lukt fran braskainen, vilket ar helt normalt. Det beror pa att den varmebeständiga lacken hardas. Se till att vädra tillrackigt i rummet under den har tiden. Det ar också viktigt att elda forsiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bor också kanna till att kaminen under uppvärmning och nedkylning kan ave sá kallade "klicklud", ungefär som när du häller kokande vatten i en diskho. Detta beror pa de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det ar också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att fä bösta tänkbara forbränning sku du reglera effekten/varmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, eftersom ytan ar större och veden avger mer gas. Dessutom avgörs forbränningen också av mangden ved i brännkammaren. Till normal användning bör du inte lagga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lagga in mer ved. Den nominella varmeeffekten uppnå genom att elda ca 1,3 kg ved per timme.

3.6 Sekundärspäll

Sekundärspjället skä alltid vara öppet nár du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad värmeeffekt. Dra spjället at vänster for att öka lufttillförseln och at Höger for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sá langt at vänster att flammorna slocknar. Du skä alltid kunna se flammor, dãvet du att forbränningen ar ren och effektiv. Rudeskyllet, der forhindrer sod på glasset, styres ligeledes af dette spjaeld.

När du laggir in ny ved sca du öppna primärspjället som sitter langst nere pa luckan. Lát spjället vara öppet tills elden har tagit fart. För att utnyttja branslet optimalt kan du vanta med att lagga pa ny ved tills gloden ar sa liten att du maste öppna primärspjället i ca 2 min. for att fä fyr pa de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du oppnar luckan for att lagga i ny ved kan du oppna primarspjallet ca 1 minut innan du oppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska faler ut.

Obs! Om du eldar for kraftigt i braskaminen och forbranner mer an ca 2,5 kg ved i timmen finns det risk for att lacken pa kaminen missfargas och senare faller av. Det gár att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador pa kaminen som beror pa alltfor kraftig edning tacks inte heller av garantin.

3.8 Ventilation/friskluftillforsel

For att braskainen ske fungera optimalmente forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum dar braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggingar kan skapa undertryck kring braskainen, vilket ger roklukt och daliig forbränning. I sadana fall ar det nodvändigt att oppna ett fönster foratt tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en Luftventil i det rum dar braskainen star. Mangden forbranningsluft som atgär till forbränningen ar ca 25m^3 /h

4.0 Skorstenen

Data for beräkning av skorsten:

	Trä
Rökgastemperatur uppmätt vid [20 °C]	367
Rekommenderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	4,0

Den optimala forbranningen uppnas vid ett konstant skorstensdrag pa 0,10 till 0,14 mbar, uppmatt i rokroret ovanfor kaminen. Det finns mange faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrna och omkringliggande byggnader. Minsta rekommenderade skorstenslangd ar 3,5 m och lamplig tvarsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte gär att fä tillrackligt bra skorstensdrag pa naturlig vag kan du montera en roksugare pa skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren pa orten for narmare rädgivning om detta.

4.1 Daligt drag i skorstenen

Om skorstenen ar for lag, otat eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (lat sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsstallande forbranning och forhindra rokutslapp.

Om sotaren gör bedömningen att draget ar tillräckligt och du ända har problem med att fä yfr i kaminen, kan du prova att forlänga tandfasen/använda flera tunna stickor, sa att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimal forrän den ar ordentlich varm. Tandfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du pa med 2-3 torra vedträn.

Med tiden blir packningarna slitna och bör dá ses over. Om de ar otata bör de bytas.

Glas

Fuktg ved kan ge sotflackar pa glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska fran kaminen och gnider pa det sotade glaset. Det finns även rengoringsmedel som ar särskilt avsedda for borttagning av sot pa glaset, fx Aduro Easy Clean svampen.

Brannkammaren

De gula plattorna i brannkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror pa hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sa att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fär du gärna besöka www.aduroshop.com.

Aska

Tom asklan dan innan den blir helt full. Lmna alltid ett lager aska i botten av kaminen. Det isolerar brannkammaren och gor det enklare att tanda brasan.

Kaminens yta ar lackad med varmebestandig Senotherm®-lack. Den bevaras bast om du bara dammsuger pa den med ett litet munstycke med mjuka borst ell dammar av den med en torr och mjuk trasa. Anvand inte vatten, sprit ell andra losningsmedel, aftersom det avlagsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rörköretrs rensningsöppning. Den oversta eldfasta stenen (rökvändarplattan) kan tas bort, sä att du fär fri tillgäng till toppen av braskainen och rökröret. Det gär ocksä att ta bort rökröret fran kaminen och rengörä det pa sä satt. Du bör rengörä braskaminens

insida och rokror varje arer offare om sa behovs, beroende pa hur mycket kaminen anvands. Du kan aven be sotaren utfora det hare arabetet.

Om det blir repor i ytbelaggninger erer om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsjare.

Täljsten

Täljsten kan rengöras med en mjuk och lätt fuktad trasa eller med säpvatten. Undvik att använda kalklosende medel, eftersom stenen innehäller kalk.

Obs! Utför allt unterhalb pa braskaminen när den ar kall.

Reservdar och ej godkanda andringar

Du fär endast använda originaldelar till braskaminen. Läs mer på www.aduroshop.com. Det är forbjudet att genomföra ej godkändaändringar på braskaminen, aftersom det innebär att den inte langre uppfyller de godkända speciifikationerna.

6.0 Tillbehör

Till Asgard braskaminer erbjuds ett brett sortiment av tillbehör:

Eldningsverktyg
- Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
Brikettkorg och askhink
Golvplattor iglas och stal
Rokr
- Aduro Easy Firelighter
- Aduro Easy Clean svamp

7.0 Reklamationsratt och garanti

I enlighet med gallande konsumentkoplag har kunden ratt att reklamera braskaminen inom två ar fran inkopsdatum. Kvitto med datum galler som bevis. Reklamationsrätten tacker inte skador som har orsakats av felaktig installation ell anvandning av braskaminen. Reklamationsrätten omfattar inte heller losa delar erller slitdelar (eldasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), aftersom dessa slits genom vanlig användning. De har delarna kan kopas som reservdeler.

8.0 Fragor och svar

Om du vill ha mer information fãr du gârna besöka var hemsida pa www.adurofire.se.

Mycket noje!
