BRUGSANVISNING Baseline 2 ADURO

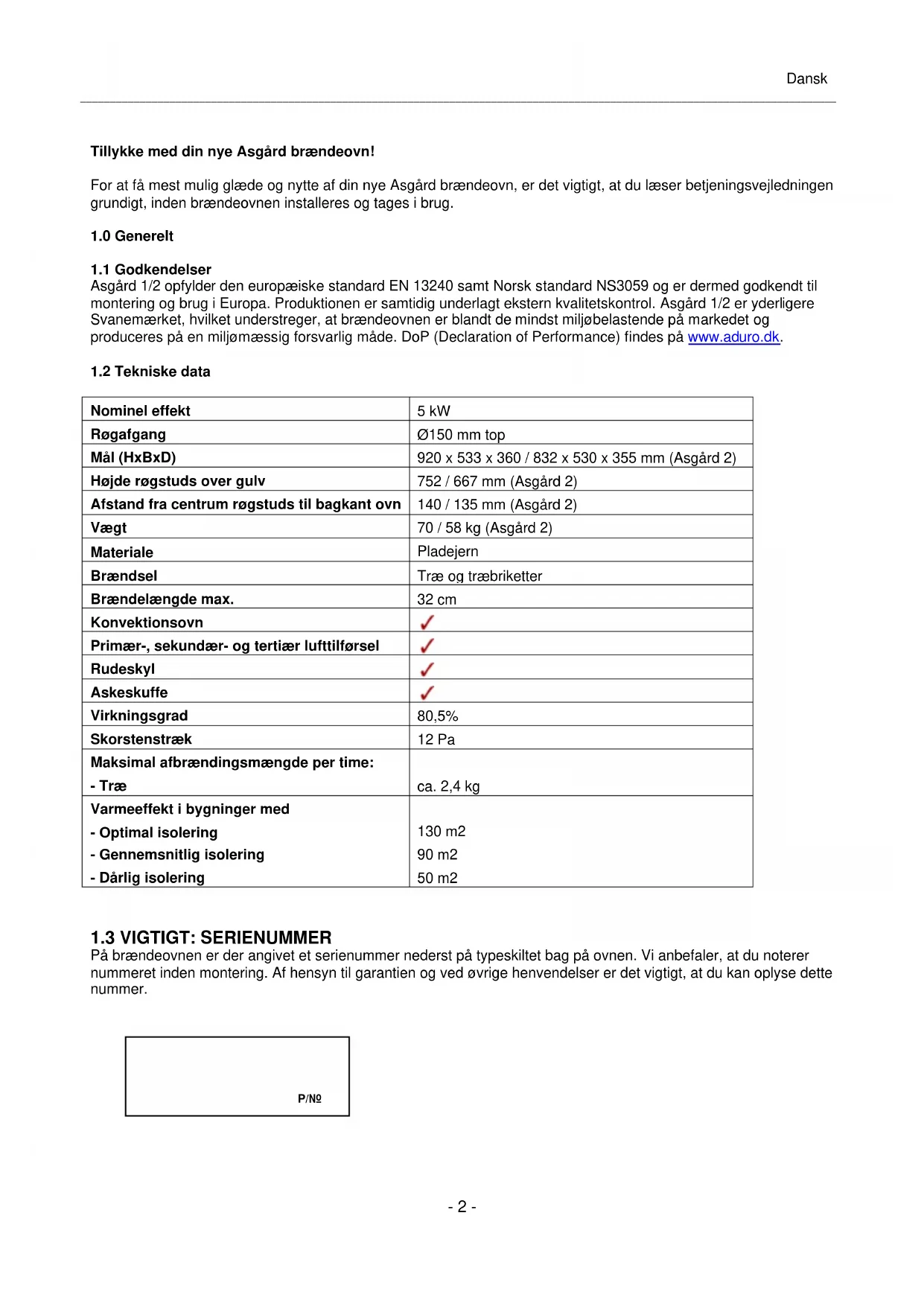

Tillykke med din nye Asgard brændedeovn!

For at fá mest mulig glæde og nyttte af din nye Asgård brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden braændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Asgard 1/2 opfylder den europaeiske standard EN 13240 somt Norsk standard NS3059 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlag ekstern kvalitetskontrol. Asgard 1/2 er yderligere Svanemærket, hvilket understreger, at brændeovnen er blandt de mindst miljobelastende på markedet og produceres på en miljømæssig forsvarlig在这方面。DoP (Declaration of Performance) vindes på www.aduro.dk.

1.2 Tekniske data

Nominel effekt	5 kW
Røgafgang	Ø150 mm top
Mål (HxBxD)	920 x 533 x 360 / 832 x 530 x 355 mm (Asgård 2)
Højde røgstudsvor gulv	752 / 667 mm (Asgård 2)
Afstand fra centrum røgstudsvtil bagkant oven	140 / 135 mm (Asgård 2)
Vægt	70 / 58 kg (Asgård 2)
Materiale	Pladejern
Brændsel	Træ og træbriketter
Brændelængde max.	32 cm
Konvektionsovn	✓
Primær-, sekundær- og tertiær lufttilførsel	✓
Rudeskyl	✓
Askeskuffle	✓
Virkningsgrad	80,5%
Skorstenstræk	12 Pa
Maksimal afbrændingsmængde per time: - Træ	ca. 2,4 kg
Varmeeffekt i bygninger med
- Optimal isolering	130 m2
- Gennensnitlig isolering	90 m2
- Dårlig isolering	50 m2

1.3 VIGTIGT:SERIENUMMER

På brændeovnen er der angivet et serienummer nederst på typeskiltet bag på ovnen. Vi anbefaler, at du noterer nummeret inden montering. Af hensyn til garantien og ved øvrighe henvendelser er det vigtigt, at du kan oplyse dette nummer.

P/NO

1.4 Hjemtransport

Ved hjemtransport af brændeovnen skal den stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne lõse dele fra brændkammeret, dvs. støbejernsrist og lõse ildfaste sten og tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, sä de lõse dele fastholdes.

Brug venligst trea fra emballeringen til forste optaending. Plasticemballagen smides ud.

2.0 Installation at brændeovnen

Du ma girne selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med pa rãd. Det er vigtigt at vare opmaerksom pa, at alle lokale forordninger og regler, inklusive dem der henviser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan ogsa søge rãd om installation hos din forhandler.

Bemark: Brændeovnen ma først tages i brug, nar den er godkendt af den lokale skorstensfejer.

PROVNINGSATTEST

After godkendelse skal skorstensfejeren underskrive provningsattesten (se side 9), som dokumentation for, at ovnen opfylder miljokravene i henhold til Brændoeovnsbekendtgorelsen, der trådt i kraft 1. Juni 2008.

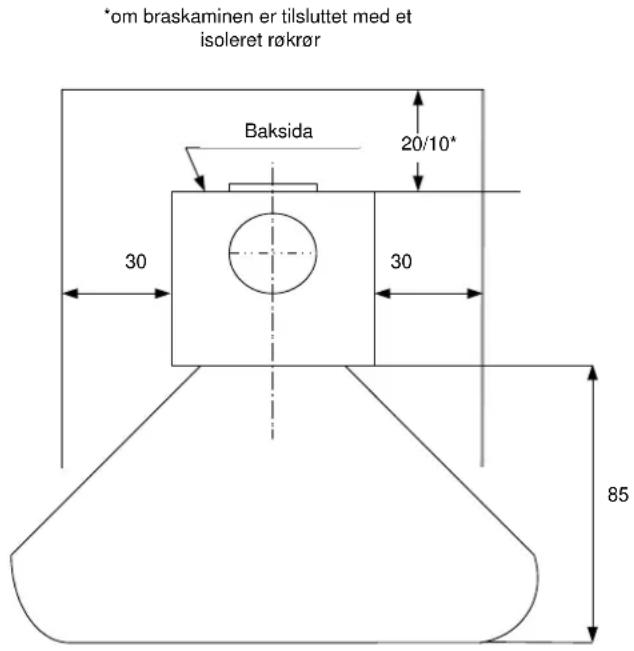

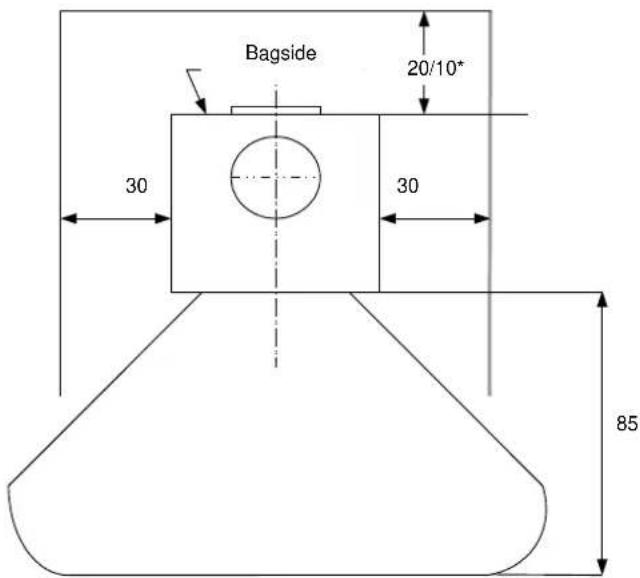

Kun när ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstäende skema og illustration. Stär brændeovnen op ad en murstensvæg aller andere ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen.

Afstand til brændbart materiale

Bag ovn	Bag ovn med isoleret røgrør	Ved sider af ovn	Møbleringsafstand foran ovn
20 cm	10 cm	30 cm	85 cm

* Ved anvendelse af isoleret rgror

Bemark: at brændeovnen skal installereres på et gulv med tilstrækkelig bæereevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsaetning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnă dette.

For at en brændeovn kan placeres pa et brændbart materiale som f.eks. trægulv aller gulvtæppe, er et ikke brændbart underlag nodvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side.

Asgard 1/2 er fra fabrikken monteret med røgafgang i toppen.

Til Asgard brændeovne anvendes et røgrør med en diameter på 150 mm.

2.3 Tilslutting til muret skorsten

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes et buet rgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgrrét saettes pa plads. Der lægges en tynd pakning mellem rgrr og murbøsning for at tætne samlingerne. Rgrrret skal gå 5-10 cm ind i murbøsningen, men ma ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Laes eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.

3.0 Fyring i brændeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let anteendelige vaesker som benzin inaerheden af brandeovnen og anvend aldrig let anteendelige vaesker til at anteende brændet i braendeovnen.
  Tom aldrig askeskuffen, nar brandeovnen er varm. Der kan ligge glder i askeskuffen i op til 24 timer after, at ilden er gaget ud. Vent derfor med at tome askeskuffen til du er sikker pa, at der ingen glder er i asken.
  Lagen kal vare lukket, mens brandeovnen bruges. Kun de forste minutter under optending kan lagen sta pa klem.
  I tilfælde af skorstensbrand: luk alle spjaeld pa brændeovnen og ring til brandvæsenet.

3.2 Hvilket trae er egnet til fyring?

Træ og træbriketter. Vi anbefaler at bruge kløvet lovtræ, der har været opbevaret mindst 1 ar udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Traet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rodderne. For at opná optimal afbrænding ma træets fugtighed ikke overstige 18%, hvilket svarer til ca. et ars opbevaring udendørs under tag. Træets fugttighed kan malles ved hjælp af en fugtmålereller ved at smore opvaskemiddel i den ene ende af træet og puste i den,anden Ende.Hvis træet er tør nok, vil derkommen sæbebobler. Traet kløves i stykker med en diamater pa ca. 10~cm og en braendelaengde pa max 32~cm .Ved anvendelse af for fugttig træ reduceres ovnens virkningsgrad betydeltigt og partikelemissionen oges.

Det er forbidt at afbrænde lakeret trea, imprægneret trea, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljoet, brændeovnen og dit helbred. Fossile brændsler ma ikke anvendes.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start pa forbrændingen.

1) Abn for opstartsspjaeldet/primaerspjaeldet nederst på lagen og sekundærluften/sekundaerspjaeldet overst på lagen. Primaerspjaeldet bruges i starten til at få balet i gang, mens sekundærluften holder bålet ved lige. Sekundaerluften er lukket, narr spjaeldet er skubbet helt til venstre og aben, narr spjaeldet er skubbet til hójre.
2) Læg et kløvet stykke træ pa tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ pa tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sa varmt, at du ikke længere kan røre det. Luk herefter lagen. Nár der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet.

Bemark: betjeningsgreblivervarme,narbrandeovnenbruges.Anvendderfordenmedfalgendehandske til betjeningafovnen.

Pá www.aduro.dk/ www.aduro.no kan du finde en film, som giver råd om optænding og fyring i brændeovnen.

3.4 Første optænding

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves i mindre stykker og bruges ved første optænding.

De Forste gange brandeovnen anvendes, kan der forekomme rog og lugtgener fra brandeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hader. Sorg derfor for tilstraekkelig udluftning i donne periode. Det er ligeledes vigtigt at fyre forsigtigt de forste 2-3 gange, da brandeovnen herved kan udvide sig langsomt. Desuden bør du vare opmaerksom pa, at ovnen under opvarmning og nedkoling kan give nogle sakaldte „klikkyde“, a la nár du helder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bør foretages med ca. 1 kg tae, er det ligeledes en god ide at lade lagen sta pa klem, og den ma ikke lukkes, for ovnen er kold. Dette bør gores for at forhindre, at pakningen klistrer fast pa selve ovnen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændedeovnen er beregnet for intermitterende forbranding. Det betyder, at hver pafyring brændes ned til gloder, fcr der genpáfyres.

For at fä den bedste forbrænding skal du regulere effekten/vermængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret och forbrændingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en hj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 1,3 kg træ pr. time.

3.6 Sekundaerspjaeld

Sekundærspjældet øverst på lagen skal altid vare abent, mens der fyres i brændeovnen. Med dette spjæld kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned. Brændeovnen fungerer under normale omstændigheder med dette spjæld mellem 60% og 100% abent. Du ma aldrig lukke sa langt ned for luftspjældet, at flammerne gár ud. Der skal altid vare synlige flammer for at opna en ren og effektiv forbrænding. Rudeskyllet, der forbinder sod på glasset, styres ligeledes af dette spjæld.

Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundaerspjaeldet naesten helt, 45 minutter after at træet er fyret ind. Pá dette tidspunkt er der kun fá flammer og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.

3.7 Primerspjaeld

Nár du lægger nyt træ ind, skal der ábnes for primaerspjaeldet nederst pá lágen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ pá, indtil glodelaget er SSE lille, at det er nodvendigt at ábne for primaerspjaeldet i ca. 2 min. for at fá ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovnen, när lagen abnes for indfyring af nyt trae, er det en god ide at abne primaespjaeldet nederst pa lagen ca. 1 minut for lagen abnes. Dette resulterer i ogget trak gennem ovnen og reducerer risikoen for, at aske drysser ud.

Bemark: hvis du overfyrer braendoeovnen og afbrender mere end ca. 2,5 kg træ i timen, er der risiko for, at lakken pa ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er/DDke omfattet af producentens garanti. Ligeledes er andre skader pa ovenen der skyldes overfyring/DDekket af garantien.

3.8 Ventilation/frisklufttilforsel

For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen star. Tætte huse, kraftige emhaetter og ventilationsanlaeg kan skabe undertryk omkring brændeovnen, hviket giver røggener og)darlig forbrænding. I disse tilfælde vil det vare nødvendigt at ánbé et vindue for at tilfo re luft til forbrændingen og udigne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen star. Den luftmaengde, der bruges til forbrændingen, er ca. 25 m^3 /h

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	367
Skorstenstræk ved prøvningeffekt[mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	4,0

Den optimale forbranding opnaes ved et konstant skorstenstrakk pa 0,10 til 0,14 mbar malt i rgroret over ovenen. Der er mange faktorer, der pavirker skorstenstrakket, blandt andet temperaturen udenfor, vindstyrke og omkringliggende bygninger. Kan der icke etableres et tilstrakkeligt naturligt skorstenstrakk, kan du montere en rogsuger pa skorstenen. Er skorstenstrakket for hjt, kan der monteres et spjaeld til reguling af skorstenstrakket. Kontakt den lokale skorstensfejer for naermere radgivning herom.

Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstrak ek opnas, kan der opsta problemer med rog ud af lagen ved fyring.

4.1 Darligt træk i skorstenen

Hvis skorstenen er for lav, utaat erer mangelfuldt isoleret, kan der opsta problemer med skorstenstrakket (lad skorstensfejeren vurdere det). Trakket kal vaere ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbranding og forhindre rogudslip.

Hvis skorstensfejeren vurdere, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prøve at forlænge optændingsfasen/bruge flere tynde optændingspinde, SSE skorstenen varmes godt igennem. Skorstenen trækker Forst optimalt, nár den er varm. Optændingsfasen kan forlænges ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. Nár der er dannet glodelag, fyldes 2-3 stykker tørt, kløvet brænde pa.

5.0 Vedligeholdelse af brændeovnen

Pakninger

Med tiden bliver pakningerne slidete og bør derfor afterses. Er de utaete, bør de skiftes.

Glas

Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodee glas. Der findes ogsa rengoringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes, nár derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fás i færdige sæt. Se info på www.aduroshop.com. Du kan ögså købe—hele plader, sá du selv kan kopiere de slidte plader.

Aske

Tom askeskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovnen, da det isolerer brændkammeret og gør det nemmere at tænde op.

Rengoring af brændeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvsuges med et lille mundstykke med blnde børster eller stoves af med en tør blod klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen. Brændeovnen mA ikke rengores med vand.

Brændedeovnens indre og røgrør kan rengres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den overste ildfaste sten (røglederpladen) kan fjernes, hvorved der er fri adgang til toppen af brændedeovnen og røgrøret. Røgrøret kan ogsa fjernes fra ovnen og renses pa den mäde. Rengøring af brændedeovnens indre og røgrør bør foretages arligt eller his vændvendigt oftere i relation til, hvor ofte brændedeovnen benyttes. Dette arbejde kan øgså bestilles ved skorstensfejeren.

Reparation af overfladen

Fárdu en ridse i ellber bliver overfladen pa din brændeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm® lak pa spraydase. Den fas i bade sort og gra hos din lokale forhandler.

Bemerk: al vedligeholdelse af braendevynen bør kun ske, nar den er kold.

Reservedele og uautoriseret aendring

Der mä kun anvendes originale reservedele til brændeovnen. Læs mere på www.aduroshop.com. Enhver u autoriseretænding af brændeovnen er forbudt, da brændeovnen derved ikke laengere opfylder de godkende specifikationer.

6.0 Tilbehør

Til Asgård ovnene tilbydes et bredt sortiment af tilbehör:

PejSESaet
- Brændekurve i filt, PET og laeder
- Brændespande
Pejsegitter
- Briketkasse og askespand
Gulvplader i glas og stal
Rogrora
- Aduro Easy Firelighter
- Aduro Easy Clean

7.0 Reklamationsret og garanti

I henhold til købeloven gæelder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med dato gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger, skinner, stæbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes som reservedele på www.aduroshop.com.

8.0 Sporgsmal og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

God fornjelse!

PROVNINGSATTEST

Anerkendt preveinstut i h.t. Delstatsbyggevedtaegteme, reg.nr.: NRW 15
Anerkend proveinstitut for byggetilsynsmaessige tilladelser
Anerkendt DIN CERTCO prveinstut, reg.nr.: PL139
Anerkendt preveinstitut, godkendt af Europakommissionen, notified body: 1625

CO-volumenprocenten i forbrændingsgassen i ovennaevnte brandeovn udgr ved en nominel varmeydelse ifolge provebetingeiserne i DIN EN 13240 med provebraendslet braendestykker 0,10 vol.-%, (1250mg / Nm^3) relateret til 13% O_2

Bemark venligst, at de oplyste vardier er uddrag af prvningsrapporten. Det attesteres herved at ovenfor naevnte fyringsanlaeg opfylder emissionskravene i: Bilag 1 til bekendtgerelse nr. 46 af 22/01/2015 vedr. regulering af luftforurening fra fyringsanlaeg til fast braendsel under 1 MW (1. og 2. trin).

Godkendeseasafelingepsleder

Bakom kaminen	Bakom kaminen ved halvisoleret rökrör	Ât sidan	Avständ til møbler
20 cm	10 cm	30 cm	85 cm

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves iindre stykker og bruges ved første optænding.

Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundaer spjaeldet næsten welt, 45 minutter after at træet er fyret ind. Pá dette tidspunkt er der kun fá flammer og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.

3.7 Primarspjäll

Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstrak.
ike opnas, kan der opsta problemer med rog ud af lagen ved fyring.
