BRUGSANVISNING Asgard 7 ADURO

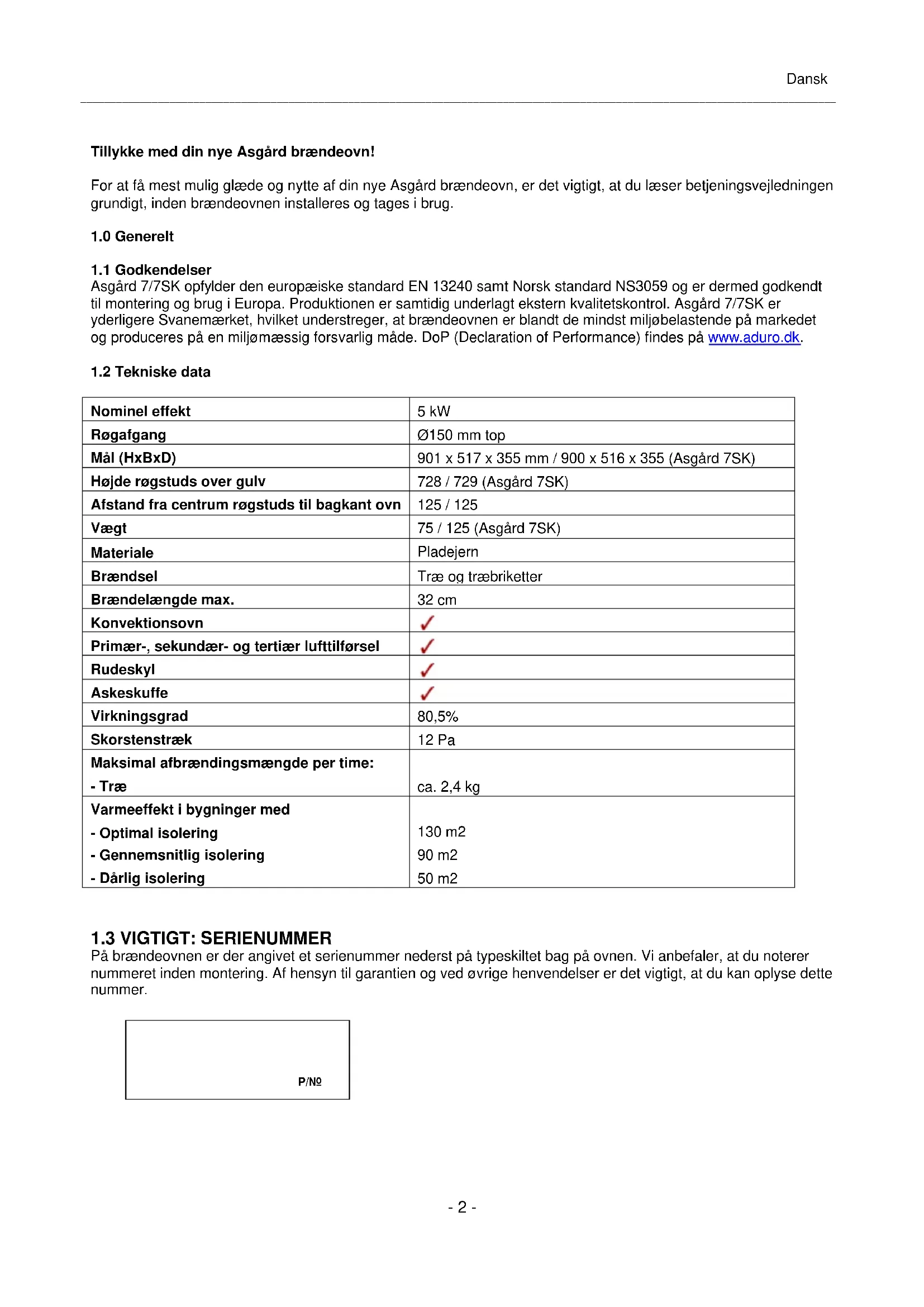

Tillykke med din nye Asgard brændedeovn!

For at fá mest mulig glæde og nyttte af din nye Asgård brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden braændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Asgard 7/7SK opfylder den europaeiske standard EN 13240 samt Norsk standard NS3059 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Asgard 7/7SK er yderligere Svanemærket, hvilket understreger, at brændeovnen er blandt de mindst miljobelastende på markedet og produceres på en miljømæssig forsvarlig在这方面。DoP (Declaration of Performance) vindes på www.aduro.dk.

1.2 Tekniske data

Nominel effekt	5 kW
Røgafgang	Ø150 mm top
Mål (HxBxD)	901 x 517 x 355 mm / 900 x 516 x 355 (Asgård 7SK)
Højde røgstuds over gulv	728 / 729 (Asgård 7SK)
Afstand fra centrum røgstuds til bagkant oven	125 / 125
Vægt	75 / 125 (Asgård 7SK)
Materiale	Pladejern
Brændsel	Træ og træbriketter
Brændelængde max.	32 cm
Konvektionsovn	✓
Primær-, sekundær- og tertiær lufttilførsl	✓
Rudeskyl	✓
Askeskuffle	✓
Virkningsgrad	80,5%
Skorstenstræk	12 Pa
Maksimal afbrændingsmængde per time: - Træ	ca. 2,4 kg
Varmeeffekt i bygninger med
- Optimal isolering	130 m2
- Gennemsnitlig isolering	90 m2
- Dårlig isolering	50 m2

1.3 VIGTIGT:SERIENUMMER

På brændeovnen er der angivet et serienummer nederst på typeskiltet bag på ovnen. Vi anbefaler, at du noterer nummeret inden montering. Af hensyn til garantien og ved øvriere henvendelser er det vigtigt, at du kan oplyse dette nummer.

P/NO

1.4 Hjemtransport

Ved hjemtransport af brændeovnen skal den stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne fedtstensbeklaedningen (se punkt 2.0), lõse dele fra brændkammeret, dvs. støbejernsrist og lõse ildfaste sten og tage askeskuffen ud. Alternativ kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, sä de lõse dele fastholdes.

Brug venligst trea fra emballeringen til forste optaending. Plasticemballagen smides ud.

2.0 Handtering af fedtsten

Asgard 7SK er monteret med fedtstensbekledning. For at undgå skader er det vigtigt at følge nedenstaende forskrifter: Ovnen skal altid handteres meget forsigtigt. Nár træskelettet fjernes, bør stenene ogss demonteres inden videre handtering. Topstenen overst fjernes forst. Sidestenene bliver fastholdt med et beslag. Vær forsigtig, nar stenene fjernes. De skal loftes lodret op, da dyvler i bunden ellers vil knække stenen. Det er vigtigt, at du—hele tiden holder fast i sidestenene, nar beslaget er løsnet, idet de ellers vil kunge vælte ud til sider.

Fedtstensbeklaedningen monteresigen, nár ovenen er placeret, hvor den skal stå.

3.0 Installation af brændeovnen

Du ma girne selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med pa rad. Det er vigtigt at ∀ere opmaerksom pa, at alle lokale forordninger og regler, inklusive dem der henviser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan ogsa soge rad om installation hos din forhandler.

Bemark: Brændeovnen ma først tages i brug, nár den er godkendt af den lokale skorstensfejer.

PROVNINGSATTEST

After godkendelse skal skorstensfejeren underskrive provningsattesten (se side 9), som dokumentation for, at ovn opfylder miljokravene i henhold til Brændoevnsbekendtgorelsen, der tradte i kraft 1. Juni 2008.

Kun nár ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstäende skema og illustration. Stár brændeovnen op ad en murstensvæg aller andere ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen.

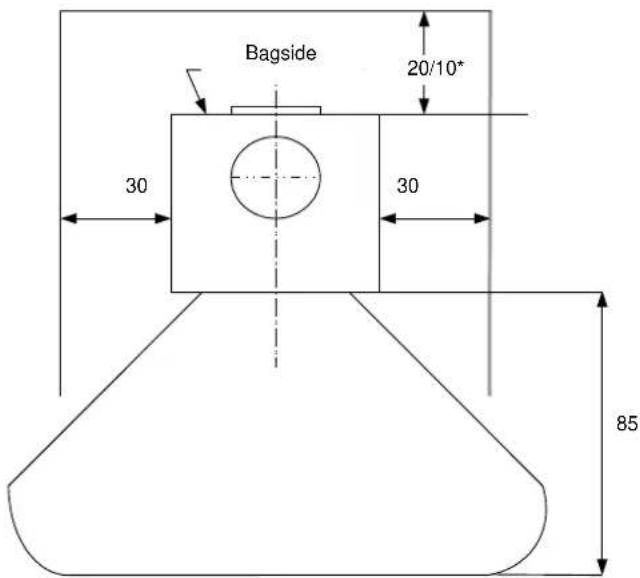

Afstand til brændbart materiale

Bag ovn	Bag ovn med isoleret røgrør	Ved sider af ovn	Møbleringsafstand foran ovn
20 cm	10 cm	30 cm	85 cm

* Ved anvendelse af isoleret rgror

Bemerk: at brændeovnen skal installereres på et gulv med tilstrækkelig baereevne. Hvis den eksisterende konstruktion ikke opfylder denen forudsaetning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnà dette.

For at en brændeovn kan placeres pa et brændbart materiale som f.eks. traegulv erer gulvtæppe, er et ikke brændbart underlag nodvendigt. Gulvpladens storrelse afhænger af brændeovnens storrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side.

I Norge er det ikke et krav at gulvplaten skal dekke 15 cm til hvr side. Vi anbefaler imidlertid, at gulvplaten minimum dekker 5-10 cm til siden.

3.2 Rortilslutning

Asgard 7/7SK er fra fabrikken monteret med røgafgang i toppen.

Til Asgard brændeovne anvendes et rogrm ed en diameter pa 150 mm.

3.3 Tilslutting til muret skorsten

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes et buet rgror via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgroret sættes pa plads. Der lægges en tynd pakning mellem rgror og murbøsning for at tætne samlingerne. Røgreret skal gå 5-10 cm ind i murbøsningen, men ma ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Laes eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.

4.0 Fyring i brændeovnen

4.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let anteendige vaesker som benzin i aerheden af brandeovnen og anvend aldrig let anteendige vaesker til at anteende brændet i braendeovnen.
  Tom aldrig askeskuffen, nar brandeovnen er varm. Der kan ligge glder i askeskuffen i op til 24 timer after, at ilden er gaget ud. Vent derfor med at tome askeskuffen til du er sikker pa, at der ingen glder er i asken.
  Lagen kal vare lukket, mens brandeovnen bruges. Kun de forste minutter under optending kan lagen sta pa klem.
  I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.

Træ og træbriketter. Vi anbefaler at bruge kløvet lovtræ, der har været opbevaret mindst 1 ar udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Traet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rodderne. For at opná optimal afbrænding ma træets fugtighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugttighed kan malles ved hjælp af en fugtmålereller ved at smore opvaskemiddel i den ene ende af træet og puste i den,anden Ende.Hvis træet er tør nok, vil derkommen sæbebobler. Traet kløves i stykker med en diamater pa ca. 10~cm og en braendelaengde pa max 32~cm .Ved anvendelse af for fugttig træ reduceres ovnens virkningsgrad betydeltigt og partikelemissionen øges.

Det er forbidt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljoet, brændeovnen og dit helbred. Fossil brendsler ma ikke anvendes.

4.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start pa forbrændingen.

1) Abn for opstartsspjaeldet/primaerspjaeldet nederst på lagen og sekundærluften/sekundaerspjaeldet overst på lagen. Primaerspjaeldet bruges i starten til at få balet i gang, mens sekundærluften holder bålet ved lige. Sekundaerluften er lukket, narr spjaeldet er skubbet helt til venstre og aben, narr spjaeldet er skubbet til hójre.
2) Læg et kløvet stykke træ pa tvær i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par sma stykker træ pa tvær ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sa varmt, at du ikke længere kan røre det. Luk herefter lagen. Nár der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet.

Bemerk: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfolgende handske til betjening af ovenen.

På www.aduro.dk/ www.aduro.no kan du finde en film, som giver råd om optænding og fyring i brændeovnen.

4.4 Første optænding

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves iindre stykker og bruges ved første optænding.

De Forste gange brandeovnen anvendes, kan der forekomme rog og lugtgener fra brandeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sorg derfor for tilstrækkelig udluftning i/DDne periode. Det er ligeledes vigtigt at fyre aftigt de feste 2-3 gange, da brandeovnen herved kan udvide sig langsomt. Desuden bør du vare opmaerkso ma, at ovnen under opvarmning og nedkøling kan give nogle sakaldte „klikkelyde“, a Iar du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bør foretages med ca. 1 kg tae, er det ligeledes en god ide at lade lagen sta pa klem, og den ma ikke lukkes, for ovnen er kold. Dette bør gores for at forhindre, at pakningen klistrer fast pa selve ovnen.

4.5 Hvordan fyer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbraending. Det betyder, at hvver pafyring braendes ned til gloder, fcr der genpafyres.

For at fä den bedste forbrænding skal du regulere effekten/vermængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret ogå forbrændingen. Til normal brug bør du/DDke lægge mere end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 1,3 kg træ pr. time.

4.6 Sekundærspiæld

Sekundaerspjaeldet overst pa Iagen skal altid vare abent, mens der fyres i braendoevnen. Med dette spjaeld kan du tilpasse braendoevnen til skorstenstrakket og den varmeeffekt, som du onsker. Mod hje skruer du op for lufttilforslen og mod venstre skruer du ned. Braendoevnen fungerer under normale omstendigheder med dette spjaeld mellem 60% og 100% abent. Du ma aldrig lukke sa langt ned for luftspjaeldet, at flammerne gar ud. Der skal altid vare synlige flammer for at opna en ren og effektiv forbranding. Rudeskyllet, der forhindrer sod pa glasset, styres ligeledes af dette spjaeld.

Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundaerspjaeldet næsten helt, 45 minutter after at træet er fyret ind. Pá dette tidspunkt er der kun fá flammer og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.

4.7 Primerspjaeld

Nár du lægger nyt træ ind, skal der ábnes for primaerspjaeldet nederst pá lágen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ pá, indtil glodelaget er SSE lille, at det er nedvendigt at ábne for primaerspjaeldet i ca. 2 min. for at fá ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovnen, när lagen abnes for indfyring af nyt træ, er det en god ide at abne primaerspjaeldet nederst pa lagen ca. 1 minut for lagen abnes. Dette resulterer i ogget træk gennem ovnen og reducerer risikoen for, at aske drysser ud.

Bemark: hvis du overfyrer brændeovnen og afbrænder mere end ca. 2,5 kg træ i timen, er der risiko for, at lakken pa ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader pa ovenen der skyldes overfyring ikke dækket af garantien.

4.8 Ventilation/frisklufttilforsel

For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen star. Tætte huse, kraftige emhaetter og ventilationsanlaeg kan skabe undertryk omkring brændeovnen, hviket giver røggener og)darlig forbrænding. I disse tilfælde vil det vare nødvendigt at ánbé et vindue for at tilfo re luft til forbrændingen og udigne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen star. Den luftmaengde, der bruges til forbrændingen, er ca. 25 m^3 /h

5.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	367
Skorstenstræk ved prøvningeffekt[mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	4,0

Den optimale forbranding opnaes ved et konstant skorstenstrakk på 0,10 til 0,14 mbar malt i rgrret over ovenen. Der er mange faktorer, der pavirker skorstenstrakket, blandt andet temperaturen udenfor, vindstyrike og omkringliggende bygninger. Kan der ikke etablereres et tilstrækkeligt naturligt skorstenstrakk, kan du montere en ragsuger på skorstenen. Er skorstenstrakket for hoot, kan der monteres et spjeld til regulering af skorstenstrakket. Kontakt den lokale skorstensfejer for naermere rådgivning herom.

Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstraek.
ikke opnas, kan der opsta problemer med rog ud af lagen ved fyring.

5.1 Dårligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Trækket skal vare ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbrænding og forhindre røgudslip.

Hvis skorstensfejeren vurdere, at trakket er i orden, og du stadig har problemer med optaendingen, kan du prove at forlaenge optaendingsfasen/bruge flere tynde optaendingspinde, sa skorstenen varmes godt igennem. Skorstenen trakker forst optimalt, när den er varm. Optaendingsfasen kan forlenges ved at bruge masser af optaendingspinde samt 1-2 optaendingsblokke. När der er dannet glodelag, fyldes 2-3 stykkertort, klvet brænde pa.

6.0 Vedligeholdelse af brændeovnen

Pakninger

Med tiden bliver pakningerne slide og bør derfor afterses. Er de utaete, bør de skiftes.

Glas

Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodede glas. Der findes ogsa rengoringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen.

Brændkammeret

De gule plader i brændkammeret slides nattligt og bør udskiftes, nr der komer revner pa mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fäs i færdige sæt. Se info pa www.aduroshop.com. Du kan også kobe hele plader, sa du selv kan kopiere de slidte plader.

Aske

Tom askskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere at tænde op.

Rengoring af brændeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvsuges med et lille mundstykke med blnde børster ell støves af med en tør blød klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen. Brændeovnen mA ikke rengøres med vand.

Brændedeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes, hvorved der er fri adgang til toppen af brændedeovnen og røgrøret. Røgrøret kan øgsø fjernes fra ovenen og renses. Rengøring af brændedeovnens indre og røgrør bør foretages árligt ellher hvis nødvendigt oftere i relation til, hvor ofte brændedeovnen benyttes. Dette arbejde kan øgsø bestilles ved skorstensfejeren.

Reparation af overfladen

Fárdu en ridse i ellber bliver overfladen pa din brændeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm®Iak pa spraydase. Den fas i bade sort og gra hos din lokale forhandler.

Fedtsten

Fedtsten kan rengore med en blod let fugtg klud ell er ved benyttelse af sulfovand. Undg at bruge kalkoplosende midler, idet stenen indeholder kalk.

Bemerk: al vedligeholdelse af brandeovnen bør kun ske, nar den er kold.

Reservedele og uautoriseret ændring

Der mä kun anvendes originale reservedele til brændeovnen. Læs mere på www.aduroshop.com. Enhver uauthorisret ændring af brændeovnen er forbudt, da brændeovnen derved ikke laengere opfylder de godkendte specifikationer.

7.0 Tilbehør

Til Asgård ovnene tilbydes et bredt sortiment af tilbehör:

Peisesaet
- Brændekurve i filt, PET og laeder
- Brændespande
Pejsegitter
- Briketkasse og askespand
Gulvplader i glas og stal
Rogr
- Aduro Easy Firelighter
- Aduro Easy Clean

8.0 Reklamationsret og garanti

I henhold til kobeloven gelder reklamationsretten i to ar fra kobsdatof brændoevnen. Kobsvittering med dato gelder som bevis. Reklamationsretten dækker ikke skader forarsaget af forkert installation og brug af brændoevnen. Reklamationsretten omfatter ligeledes ikke lsedele og sliddele (ildfaste sten, glas, pakninger, skinner, stobejernsrist og greb), da de slides ved almindelig brug. Disse dele kan kubesom resededele paa www.aduroshop.com.

9.0 Sporgsmål og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk/ www.aduro.no.

God fornøjelse!

PROVNINGSATTEST

Anerkendt prveinstut h.t. Delstatsbyggevedtaegteme, reg.nr: NRW 15
Anerkendt praveinstitut for byggetilsynsmaessige tilladelser
Anerkendt DIN CERTCO prveinstitut, reg.nr.: PL139
Anerkendt preveinstut, godkendt af Europakommissionen, notified body: 1625

Prøvningsresultater:

CO-volumenprocenten i forbrandingsgassen i ovennaevnte braendevn udgør ved en nominal varmeydelse ifolge provebetingelserne i DIN EN 13240 med provebraendslet braendestykker 0,10 vol.-%, (1250 mg/Nm³) relateret til 13 % O₂.

Bemark venligst, at de oplyste vaerdier er uddrag af prvningsrapporten.

Bakom kaminen	Bakom kaminen ved halvisoleret rökrör	Ât sidan	Avständ til møbler
20 cm	10 cm	30 cm	85 cm

*om braskainen er tilsluttet med et isoleret rkrør
