| Produkttyp | Holzofen |
| Marke | Aduro |
| Modell | Asgard 91 (Baseline 9 / 9-1) |
| Abmessungen (H x B x T) | 985 x 487 x 364 mm |
| Gewicht | 82 kg (Baseline 9) / 85 kg (Baseline 9-1) |
| Nennwärmeleistung | 5 kW |
| Wirkungsgrad | 81,6 % |
| Brennstoff | Holz und Holzbriketts |
| Maximale Holzlänge | 32 cm |
| Rauchrohrdurchmesser | 150 mm (oben) |
| Heizfläche (optimale Isolierung) | Bis zu 130 m² |
| Heizfläche (durchschnittliche Isolierung) | Bis zu 90 m² |
| Heizfläche (schlechte Isolierung) | Bis zu 50 m² |
| Stündlicher Holzverbrauch | Etwa 2,4 kg |
| Empfohlener Zug | 0,10 - 0,14 mbar (10-14 Pa) |
| Material | Stahl |
| Konvektionsart | Naturkonvektion |
| Luftzufuhr | Primär, Sekundär und Tertiär |
| Selbstreinigendes Glassystem | Ja (Airwash) |
| Aschekasten | Ja |
| Normen | EN 13240, NS 3058, label Swan |
| Wartung | Jährliche Reinigung der Leitungen, Austausch von Dichtungen und Schamottplatten bei Verschleiß |
| Sicherheit | Keine brennbaren Flüssigkeiten verwenden, Sicherheitsabstände einhalten, Tür während des Betriebs geschlossen halten |
| Ersatzteile | Erhältlich auf www.aduroshop.com (Dichtungen, Gläser, Roste, Schamottplatten usw.) |
| Garantie | 2 Jahre gemäß Kaufrecht, deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung |
Häufig gestellte Fragen - Asgard 91 ADURO
Benutzerfragen zu Asgard 91 ADURO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch Asgard 91 - ADURO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Asgard 91 von der Marke ADURO.
BEDIENUNGSANLEITUNG Asgard 91 ADURO
Rhein-Rruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen
Rhein-Ruhr Feuerstätten Prüfsteile
the
Akkreditierungstellee D-PL-17727-01-00
Kontrolerkläering nr. RRF - 40 15 4021
Prøvens art
Prove i h.t. DIN EN 13240
Genstand for prven:
Braendoeyn Asgård 9 / Baseline 9, Asgård 9-1/ Baseline 9-1
Ordregiver:
Aduro A/S, Beringvej 17, DK-8361 Hasselager
Nominelarmeydelse:
5.0kW
Stavemissionen:
21 mg/Nm³ ved 13% O₂ after CEN/TS15883, Annex A.1 (DINplus metode)
OGC
53 mg/Nm³ved 13 % O₂ after CEN/TS15883, Kapitel 4
Virkningsgrad:
82%
CVR nr.: 28488602
P-nr:1011141389
Dipl.-Ing. S. Muller
Oberhausen, 12.06.2015
Skorsensfejer pategning
Dato, underskrift

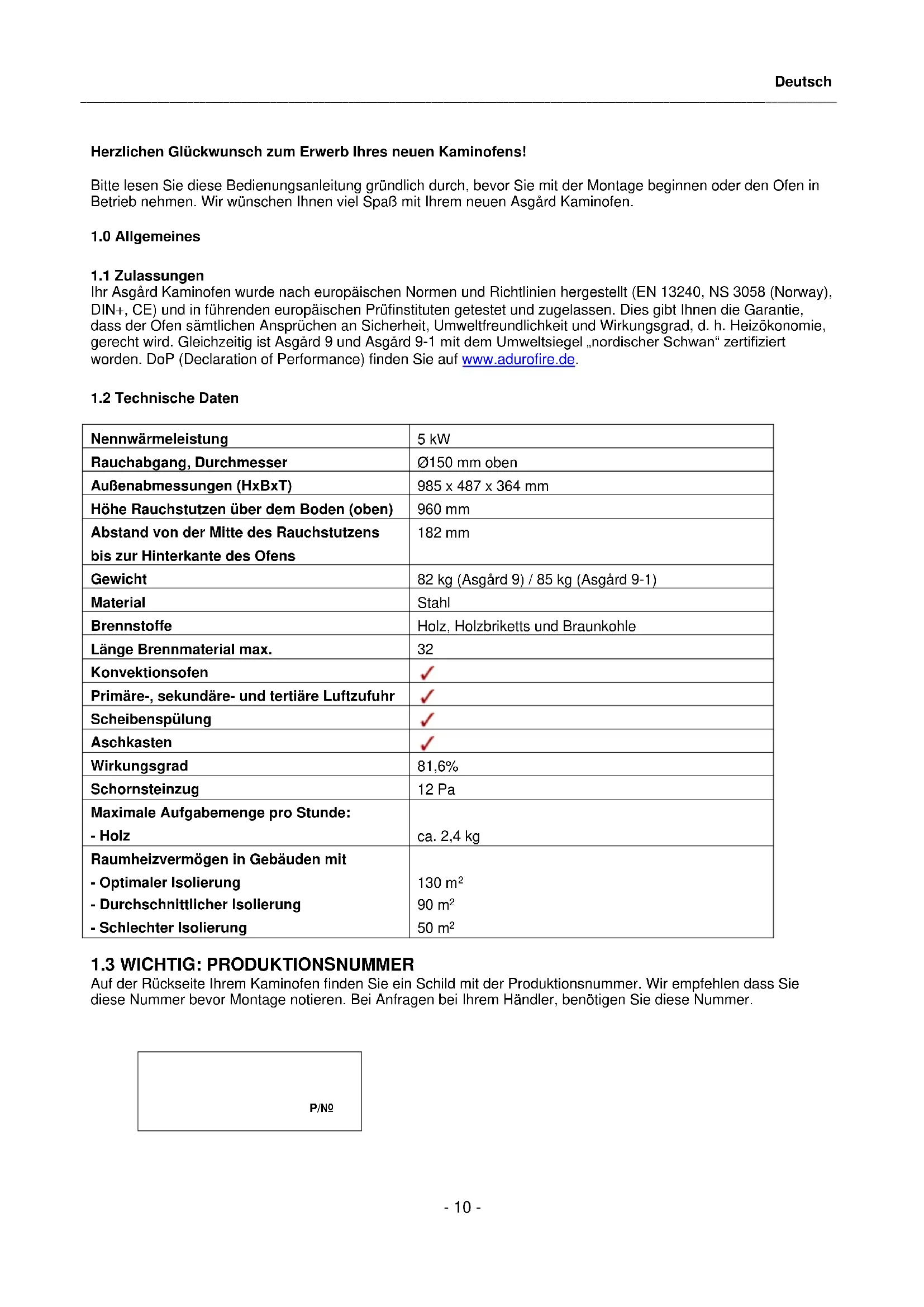

Herzlichen Glückwunsch zum Erwerb Ihr's neuen Kaminofens!
Bitten Sie die sie Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betrieb gehmen. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Asgard Kaminofen.
1.0 Allgemeines
1.1 Zulassungen
Ihr Asgård Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), DIN+, CE) und in führenden europäischen Prüfinstituten getestet und zugelassen. Dies gibt Ohnen die Garantie, dass der Ofen sãmtlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird. Gleichzeitig ist Asgård 9 und Asgård 9-1 mit dem Umweltsiegel „nordischer Schwan“ zertifiziert worden. DoP (Declaration of Performance) finds Sie auf www.adurofire.de.
1.2 Technische Daten
| Nennwärmeleistung | 5 kW |
| Rauchabgang, Durchmesser | Ø150 mm oben |
| Außenabmessungen (HxBxT) | 985 x 487 x 364 mm |
| Höhe Rauchstutzen über dem Boden {(oben)} | 960 mm |
| Abstand von der Mitte des Rauchstutzensbis zur Hinterkante des Ofens | 182 mm |
| Gewicht | 82 kg (Asgård 9) / 85 kg (Asgård 9-1) |
| Material | Stahl |
| Brennstoffe | Holz, Holzbriketts und Braunkohle |
| Länge Brennmaterial max. | 32 |
| Konvektionsofen | ✓ |
| Primäre-, sekundäre- und tertiäre Luftzufuhr | ✓ |
| Scheibensprülung | ✓ |
| Aschkasten | ✓ |
| Wirkungsgrad | 81,6% |
| Schornsteinzug | 12 Pa |
| Maximale Aufgabenbemenge pro Stunde:- Holz | ca. 2,4 kg |
| Raumheizvermögen in Gebäuden mit- Optimaler Isolierung | 130 m2 |
| - Durchschnittlicher Isolierung | 90 m2 |
| - Schlechter Isolierung | 50 m2 |
1.3 WICHTIG: PRODUKTIONSNUMMER
Auf der Rückseite Ihrm Kaminofen finden Sie ein Schild mit der Produktionsnummer. Wir empfehlen dass Sie diese Nummer bevor Montage notieren. Bei Anfragen bei Ihrm Handler, benotigen Si diee Nummer.
P/NO
1.4 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist esalandersichtig, die losene in der Brennkammer (Gusseisenrost und lose feuerfeste Steine) zu entfern, und Aschkasten herauszunehmen. Alternativ konnen Sie die feuerfesten Steine und den Gusseisenrost im Brennkammer liegen lessen und danach mit überschüssigem Verpackungsmaterial auffullen, so dass die losene teile festgehalten werden.
2.0 Montage des Kaminofens
Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Fragen Sie evtl. ihren Handlor um Rat über die Montage.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.
2.1 Abstand zu brennbarem Material
Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die unterstehende Illustration und das Schema. Der Abstand kann durch die Aufstellung eines hinterlufteten Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu ihren Schornsteinfeger. Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofeniben brennbarem Material aufgestellt wird. Mit Rucksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.

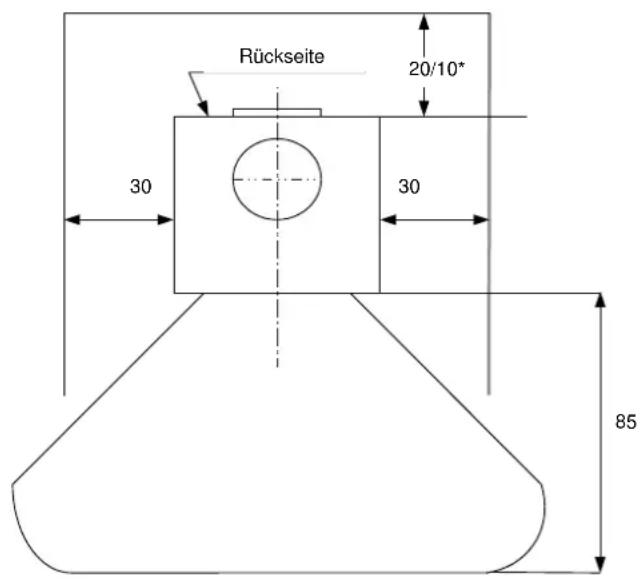

Abstand zu brennbarem Material
| Abstand hinter | Abstand hinter dem Ofen mit isoliertem Rauchrohr | Abstand seitlich | Möblierungsabstand |
| 20 cm | 10 cm | 30 cm | 85 cm |
* Bei Anwendung von einem isolierten Rauchrohr
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich aus Natur-oder Kunstfasern, muss eine nicht brennbare Unterlage (z. B. Stahlblech oder Fliesen) vorgesehen werden. Die Mindestgroße dieser Unterlandage ist in den einschlädigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Ofentür gedeckt werden.
Bodentragfähigkeit: Stellen Sie sicher, dass die Unterlage das Gewicht des Ofens und des Stahlschornsteins tragen kann.
2.2 Rohranschluss
Asgard 9 und Asgard 9-1 sind bei der Lieferung immer für Rauchabzug obenVBorbereitet.
Für Asgard Kaminöfen wird ein Rauchrohr mit einem 150 mm Diameter benutzt.
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss der obere Rauchabzug zusammen mit einem gebogenen Rauchrohr benutzt werden. Nach der Aufmessung muss ein Loch im SchornsteinVBorbereitet werden, in dem die Mauerbuchse eingesteckt wird. SchlieBen Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen und das Rauchrohr richtig platziert. Legen Sie eine dulle Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss 5-10 cm in die Mauerbuchse einstecken - es darf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unter stehende Illustration).
Bauart 1 (selbstschließende Tur)
Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.
Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn:
- Das Gerät ist nur mit geschlossenen Türen zu betreiben
- Die Tur(en) sowie alle Einstelleinrichtungen des Geräts sind zu schreiben, wenn das Gerät außer Betrieb ist.
3.0 Heizen im Kaminofen
3.1 Wichtige Warn- und Sicherheitshinweise
- Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe des Kaminofens, wenn dieser in Betrieb ist, sein.
Die Verletzungsgefahr an offen Teilen des Kaminofens ist erheblich. - Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Nähe des Kaminofens auf.
- Verwenden Sie niemals leicht entszündliche Flüssigkeiten zum Anzünden des Kaminofens.
- Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Austreten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu weniger Frischluft zugeführ ist.
HeiBe Asche darf nicht in die Mulltonne oder ins Freie weggeworfen werden. - Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrnd der Anzundung kann die Tur die ersten paar Minuten angelehtn werden.
- Im Falle eines Schornsteinbrands: Schlieben Sie alle Drosselklappen und rufen Sie die Feuerwehr an.
3.2 Brennmaterialien
Holz, Holzbriketts und Braunkohle. Der Kaminofen ist für Holz und Holzbrikets geeignet. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtigkeitsgehalt hochstens 20 %) als Brennstoff für Kleineuerstätten verwendet werden dürfen. Nasses Holz führt zu stärkerer Teerbildung. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max 32 cm Länge aus mindestens zwei Jahren trockengelagertem Buchen-, Eichen-, Birken- oder Obstbaumholz.
Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall dürfen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe dürfen auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metalteilen Ihres Kaminofens und am Schornstein verursichen.
3.3 Anzüden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

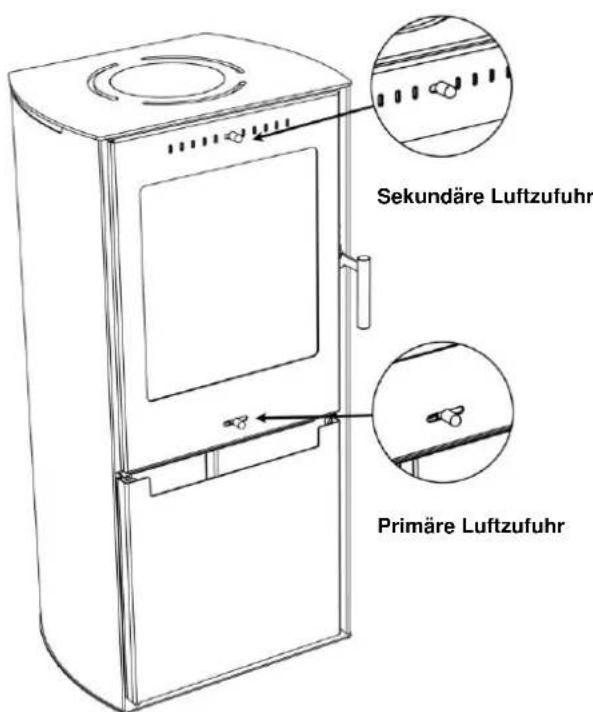

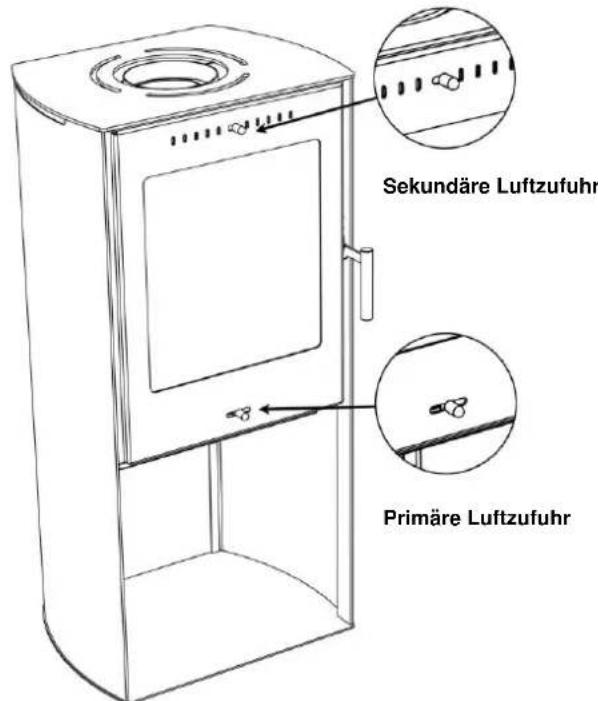

1) Öffnen Sie sowohl die primäre Luftzufuhr/Anlaufschieber unter an der Tur als auch die sekundäre Luftzufuhr oben an der Tur. Die sekundäre Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Die unter stehende Illustration zeigt die Schieber.
2) Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und einige klinere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jeder dicht an einander liegen, um einander aufzuwärmen.
3) Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schlieben Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schreiben Sie die primäre Luftzufuhr.
Auf www.adurofire.de finden Sie den Film „So haben Sie mit Ihr Kaminofen Erfolg“, wo Sie sehen können wie Sie den Ofen bedienen.
ACHTUNG: Die einzelnen Bedienungselemente werden öffers sehr hei! Zur Bedienung im heißen Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.
3.4 Erste Inbetriebnahme
Der Ofen ist in Mehrwegverpackung verpackt (Holz und Plast). Diese muss in Übereinstimmung mit den nationale Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden. Das Verpackungsholz kann eventuell in kleineren Stücken zersägt werden und zum erstmaligen Anheizen des Kaminofens benutzt werden. Beim ersten Heizen im Ofen muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen. D. h. den Kaminofen langsam aufwärmen, bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härte beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.
Bitte seien Sie darauf aufmerksam, dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehartet ist.itte berühren Si deswegen erst die Tur nach den ersten 2-3 Anzündungen. Wahrrend der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgefuhrt werden muss, muss die Tur leicht angeleht bleiben und darf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung am Ofen klebt.
3.5 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen.
Um die Beste Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftiger Verbrennung als große Holzscheite, da die Oberfläche größter ist und dadurch wird mehr Gas freigegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzscheite eingelegt werden. Wenn ein hoher Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die nominelle Wärmeleistung wird beim Einlagen von ca. 2 kg Holz pro Stunde erreicht.
3.6 Sekundäre Luftzufuhr
Der Schieber oben auf der Tur muss immer während des Heizens offen sein. Der Schieberarf nie so geschlossen sein, dass die Flammen ausgehen. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern. Die Scheibenspulung, die RuBablagerungen an der Glasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuet.
Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW , muss die sekundäre Luftzufuhr nach 45 Minuten nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinter in der Brennkammer.
3.7 Primäre Luftzufuhr
Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es nötig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzscheite anzuzüänden.
Um das Risiko zu reducieren, dass Asche aus dem Ofen kommt beim Nachlegen von Holz, ist es eine gute Idee, der Schieber eine Minute, bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen higheren Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Achtung: Wenn der Kaminofen überforderert wird und mehr als ca. 2,5 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden - dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
3.8 Ventilation
Beim Betrieb der Feuerstätte muss eine ausreichende Raumbelüfung, d. h. Außenluftzufahr in dem Aufstellungsraum sichergestellt werden. Dies kann durch ein geöffnetes Fenster oder eine geöffnete Außentür erfolgen. Sicherer ist jedoch, wenn gleichzeitig mit der Aufstellung des Kaminofens eigens für die erforderliche Verbrennungsluftzuführung eine besondere Öffnung in die Außenwand im Bereich des Aufstellungsplatz des Kaminofens geschaffen wird. In die Öffnung, wird ein einstellbares Luftrungsgitter eingesetzt, welches sich von der Raumseite her öffnen und schreiben laßt. Der Kaminofen besteht bei der Verfeuerung von Holz bis zu 25 m³ Frischluft pro Stunde.
4.0 Schornstein
Datum zur Berechnung des Schornsteins (bei Nennwärmeleistung):
| Holz | |
| Abgastemperatur gemessen bei [20℃] | 355 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12/12 |
| Abgasmassenstrom [g/s] | 3,8 |
Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluft wird, ist er im Jahresverlauf sehr unterscheidlich. Wenn es nicht möglich ist, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden. Wenn der Zug zu hoch ist, kann man eine Klappe zu Regulierung des Schornsteinzuges montieren. Kontaktieren Sie den örtlichen Schornsteinfeger für{nahere Beratung.
Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entstehen – über 12 Pa. Wenn der empfohlene Schornsteinzug nicht erreicht wird, können Probleme mit Rauch durch die Tur entstehen.
4.1 Fehlender Zug im Schornstein
Wenn der Schornstein zu niedrig, und nicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Zug muss ungebahr 0,10 - 0,14 mbar sein.
Wenn der Zug in Ordnung ist, kann die Anzündphase durch das Einlagen mehrerer dürneren Holzsche verlangert werden, damit der Schornstein gut durchgewärmt wird. Der Zug ist erst dann optimal, wenn der Schornstein warm wird. Die Anzündphase wird verlangert, wenn mehr Kleinholz und zwei Zündtabs eingelegt werden. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Betrieb in der Übergangszeit
Bei Außentemperaturen über ca. 15^ kann es bei geringer Feuerungsleistung u. U. zur Beeinträchtigung des Schornsteinzuges kommt, so dass die Rauchgase nicht mehr vollständig abziehen (Qualm, Geruch nach Rauchgasen). In thisem Fall erhöhen Sie die Verbrennungsluft. Geben Sie in der Folge geringere Brennstoffmengen auf. Schlieben Sie die Türen und Luftschieber der anderen am gleichen Schornstein angeschlossenen Feuerstätten, die nicht in Betrieb sind. Kontrollieren Sie die Reinigungsoffnungen des Schornsteins auf Dichtheit.
5.0 Wartung und Reinigung
Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.
Dichtungen
Kontrolieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenen sie ausgewechselt werden. Außer dem sind die Tur- und Verschlusssscharniere mit Kupferfett einzufetten.
Glasscheibe
Nasses Holz kann Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit Kaminglasreiniger zu putzen oder einem Stück Kuchenrolle, eventuell mit ein bisschen Wasser und ein weniger Asche darauf, zu reinigen. Zuletzt mit trockener Kuchenrolle abtrocknen. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm, der einzel für geeignet ist. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein.
Die Brennkammer
Die effektive Isolierung der Brennkammer kann mit der Zeit verschreiben und soll erst dann ausgewechselt werden, wenn die Risse mehr als 0,5 cm sind. Die Haltbarkeit der Platten hangt damit zusammen, wir viel und wie hart der Ofen benutzt wird. Sie können selbst die Platten, die als ein kompletter Satz erhältlich ist, umtauschen. Sehen Sieitte www.aduroshop.com. Sie können auchGPCe Plattenkaufen, und die alten Platten kopieren.
Asche
Der Aschkasten wird am einfachsten entleert, indem eine Abfalltute über die Schublade gezogen wird, diese umgedreht und danach wieder vorsichtig aus der Tute herausgezogen wird. Asche wird durch die Müllabfuhr entsorgt. Achten Sie darauf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann! Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher das Feuer anzuzünden.
Reinigung des Kaminofens
Die Wartung des Ofens sollt nur vorgenommen werden, wenn er kalt ist. Die tägliche Wartung beschrankt sich auf ein Minimum. Es ist am einfachsten, den Ofen außen mit einem kleinen Mundstück mit weichen Bürsten staubzusaugen. Der Ofen kann auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abgestaubt werden. Der Kaminofenarf nicht mit Wasser gereinigt werden.
Das innere und auBere Rauchrohr des Kaminofens konnen durch die Tur und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der oberste feuerfeste Stein (Rauchleitplatte) kann enternt werden, damit es freier Zugang zu dem oberen Teil des Kaminofens und dem Rauchrohr gibt. Das Rauchrohr kann auch vom Kaminofen entfernt und gereinigt werden. Die Reinigung des inneren Kaminofens und des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutzt wird, soll die Reinugung ofters vorgenommen werden. Der Schornsteinfeger kann diese Reinigung ausfuhren, wenn dies gewünscht wird.
Oberfläche
Es ist normalerweise nicht notig, die Oberfläche nachzubehandeln. Eventuelle Lackschäden können jedoch mit Senotherm®-Spray ausgebessert werden.itte seien Sie darauf aufmerksam,dass sich die Farbe der Handschuhe auf den Ofen abfarben kann, wenn der Lack nicht genugend gehartet ist. These hitzebestandige Farbe ist nicht feuchtigkeitsfest. Stellen Sie deshalb keine Gegenstände auf den Ofen. Es konnte sich durch Schwitzwasser leicht unschone Rostflecken bilden.
Ersatzteile und unautorisierte Änderung
Es darf nur originale Ersatzteile fur den Kaminofen benutzt werden. Lesen Sie mehr auf www.aduroshop.com. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfuftt.
6.0 Zubehor
Für diesen Ofen gibt es folgenden Zubehör:
Kaminbesteck
- Holzkorbe in Filz, PET und Leder
- Holzeimer
- Sicherheitsgitter
- Brikettkasten und Ascheimer
- Unterlegplatte in Glas und Stahl
- Rauchrohr
- Aduro Easy Clean
- Aduro Easy Firelighter
7.0 Reklamationsrecht und Garantie
Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jedoch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung beachtet wurden. Nicht garantiepflichtig sind alle lose Teile, die der direkten Feuerung ausgesetzt sind (z. B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen usw.). These Teile konnen später ausgetauscht werden und als Ersatzteile gkauft werden. Ebenfalls von der Gewährleistung ausgeschlossen sind Schaden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entstanden sind.
8.0 Fragen und Antwerten
Haben Sie weitere Fragen betreffend Asgård Kaminöfen - dann sehen Sieitte www.adurofire.de.
Viel Vergnügen!
