MODE D'EMPLOI ABC 17 Hwam

Guide de montage et d'installation 30 Guide de chauffage 32 Entretien 34 Défaut de fonctionnement 35

Veillez à respecter les prescriptions légales et techniques lorsque vous installez votre poêle ABC. Demandez conseil à votre vendeur ABC pour le montage de votre poêle.

Encombrement

La pièce, dans laquelle le poêle doit être installé, doit être pourvue d'une arrivée d'air frais de combustion. Une fenêtre basculante ou une ventouse d'aération réglable sont suffisantes, l'idéal serait cependant le raccordement à un système d'air frais ABC.

Portance du support

Avant de placer le poêle, il convient de s'assurer que le support est capable de supporter le poids du poêle et de la cheminée. Le poids du poêle figure dans la documentation ; le poids de la cheminée se calcule à partir de sa dimension et de sa longueur.

Distance par rapport aux matériaux inflammables

Posez-vous le poèle ABC sur un support non inflammable. Si le poèle est posé sur un sol en parquet ou une autre matière inflammable, cette base doit recouvrir la surface devant le poèle d'au moins 40 cm et d'au moins 15 cm (vu de l'ouverture du foyer) sur les côtés. La surface en dessous du poèle est couverte par une plaque de sol ABC d'une épaisseur de 2 mm.

ABCmodele (Coupe A en page 3) 17H1417

1. Paroi maçonnée, cm 10 10 10 10
1. Paroi arrière, inflammable, cm	20	20	20
2. Paroi latérale, inflammable, cm		25	25	30	25
3. Distance protégée, contre le feu avant, cm	30	30	30
4. Distance protégée, contre le feu avant, cm	73		77	77	77
5. De l'ouverture jusqu'à rebord, cm	15		15	15	15
6. Distance par rapport au mobilier vers l'avant, cm	80	80	80	80

Exigences imposées à la cheminée

La cheminée doit posséder une hauteur garantissant des caractéristiques de tirage suffisantes et ne doit pas provoquer de nuisance par la fumée qui s'en échappe. Tirage nominal requis: 15 Pa.

ABC modele	1	7H	14	17
Tirage nominal Pa.	11	15	13	15

La section minimale de la cheminée est de 150 mm. L'exigence minimale est cependant que la section doit toujours correspondre à la section de la sortie du poêle. La cheminée devrait en outre être prolongée d'une porte de nettoyage facilement accessible.

Clé de tirage

Il est recommandé d'équiper la cheminée ou le tuyau du poêle d'une clé de tirage permettant de régler le tirage en cas de vents violents. La clé de tirage ne doit cependant pas complètement obturer le tuyau de cheminée. Laisser toujours un passage libre d'au moins 20% de l'ouverture totale de la cheminée ou du tuyau de poêle.

Exigences au régulateur de gaz à fumée

Si un régulateur de gaz à fumée est monté, il doit être manœuvré à la main, ainsi que facile à manœuvrer. Sa position doit être visible et stable. Le régulateur ne doit pas pouvoir fermer complètement étanche. Cela est garanti par une coupe dans le régulateur d'au moins 20% de la surface du régulateur, cependant 20 cm³ au minimum.

Montage des pièces détachées

Avant l'installation du poêle, vérifie que toutes les pièces détachées ont été correctement installées.

Coupe verticale des poêles (Coupe B en page 3):

B1: Poêles ABC1 B2: Poêle ABC 7H B3: Poêle ABC 14 B4: Poêle ABC 17

1. La plaque de fumée doit reposer sur les parois latérales et être poussée en arrière jusqu'à ce qu'elle bute contre la paroi arrière.
2. Plaque de guidage de fumée. Doit toujours être montée.
3. Plaque de recouvrement de la grille. Doit toujours reposer sur la grille.
4. Grille droite. Se monte derrière la porte du poêle.
5. Bouclier thermique amovible. Vérifiez qu'il a été correctement mis en place.
6. Support de la plaque de fumée. Le bord avant de cette plaque a été pourvu d'une cordure en forme de U pour la protéger. Vérifiez qu'elle a été correctement mise en place.
7. Il faut d'abord enlever une plaque latérale pour pouvoir démonter la plaque de fumée. Soulevez la plaque de fumée et tirez le bord arrière de la paroi latérale vers le milieu jusqu'à ce qu'elle se détache de la fixation à l'avant.

Pour le modèle ABC 1, soulevez d'abord la plaque de fond.

Raccordement à la cheminée

ABC 1, 7H, 14 et 17 comportent une sortie de fumées à l'arrière et sur le dessus. Il peut ainsi être raccordé soit par le dessus à un conduit de raccordement conforme en acier, soit par l'arrière directement à une cheminée maçonnée.

Coupe verticale du conduit de fumées (Coupe C en page 3):

C1: Sortie de fumée arrêtée, par le haut. C2: Sortie de fumée arrêtée.

1. Conduit de fumées en acier.
2. Coude ABC s'ajustant à l'intérieur du manchon de sortie des fumées du poêle
3. Cheminée maconnerie.
4. Manchon encastré dans la maçonnerie. S'adapte au tuyau de fumées.
5. Rosette. Dissimule le scellement effectué autour du manchon dans la maçonnerie.
6. Assemblage. À rendre étanche avec un cordon d'étanchéité.
7. Conduits de fumée du poêle ABC.
8. Couvercle pour la sortie arrière / plaque de cuisson pour 18. la sortie sur le dessus.
9. Isolation, 25mm
10. Plaque de recouvrement intérieure.
11. Boulon de montage.
12. Clé de réglage du tirage dans le tuyau de fumées
13. Trappe de ramonage.
14. Tuyau pour la sortie d'échappement des fumées (retirer le couvercle et l'isolation).

Plaque de recouvrement

Votre poèle ABC est livré avec une plaque de recouvrement amovible en tôle de 3mm. Placez-la au-dessus de la grille afin d'éviter que les braises ne tombent dans le cendrier. La plaque étant dégagée de 8mm environ de la grille, l'air primaire commandé automatiquement se répartit de façon régulière dans le fond de la chambre de combustion.

La cheminée

La cheminée est le moteur du poêle et donc essentielle au fonctionnement de ce dernier. Le tirage de la cheminée crée une dépression dans le poêle. Cette dépression évacue la fumée provenant du poêle, aspire de l'air, à travers le registre, vers ce que l'on appelle le balayage du verre, qui empêche le dépôt de suie, et aspire de l'air, à travers les registres primaire et secondaire, pour alimenter la combustion.

Le tirage se forme en raison de la différence de température entre l'intérieur et l'extérieur de la cheminée. Plus la température à l'intérieur de la cheminée est élevée, et plus le tirage sera fort. Il est donc essentiel que la cheminée soit bien chauffée avant de fermer les registres et de réduire le niveau de combustion dans le poêle (une cheminée maçonnée met plus de temps à chauffer qu'une cheminée en acier).

Mal utilisée, une bonne cheminée peut mal fonctionner. Inversement, une mauvaise cheminée peut fonctionner de façon satisfaisante si elle est bien utilisée.

Les poêles ABC ayant un fort rendement, il est important que le tirage de cheminée soit ajustat (tirage nom. 10 à 15 Pa).

Guide de chauffage - bois

Soyez prudent lorsque vous allumez le poêle pour la première fois, tous les matériaux devant s'adapter à la chaleur. La cire avec laquelle le poêle a été traité durcit lors de la première utilisation et peut par conséquent dégager une odeur désagréable. Il est donc recommandé de bien aérer la pièce.

(Coupe E en page 4)

E1. allumage

Pousser la tige de réglage (1 et 2) à fond vers la droite et ouvrir complètement le registre pivotant (3) se trouvant dans ou sous la porte. Tirer à fond la soupape de dérivation (4) sur les modèles ABC 7H et 17. Placer 2 briquettes d'allumage biologique ABC au fond du poêle. Les recouvrir de menu bois d'allumage, correspondant à environ 2 buches (2 kg max.). Allumer. Maintenir la porte entrouverte jusqu'à ce qu'il n'y ait plus de buée sur la vitre (5 à 10 minutes). Fermer la porte. Une fois que tout le menu bois d'allumage a bien pris feu, remettre la tige de réglage (1) au centre. Laisser le menu bois d'allumage brûler complètement jusqu'à ce qu'il n'y ait plus de flammes visibles, sinon l'automatique risque d'être endommagé.

Important ! Ne pas ouvrir le cendrier pendant la phase d'allumage. Le cendrier doit toujours être fermé lorsque le poêle est en marche.

E2. combustion

Lorsqu'aucune flamme jaune n'est visible et qu'il y a une bonne couche de braises, ajouter de petites buches. La couche de braises est suffisante si tout le fond du poêle est recouvert de braises et qu'elles sont incandescentes près de la grille de secousse. Mettre 2 ou 3 nouvelles buches (1 kg max. par buche). À la première combustion, ramener également le registre (3) vers le centre. Pousser à fond la soupape de dérivation (4) sur les modèles ABC 7H et 17. Il n'est plus nécessaire, par la suite, de régler le poêle. L'automatique s'en charge. Il est toutefois possible de régler la température, soit vers le haut, soit vers le bas, à l'aide de inconnable. Si la tige de réglage (1) est poussée davantage vers la gauche, la combustion diminue et la durée de combustion est prolongée. Si elle est poussée vers la droite, la température augmente et la durée de combustion diminue. Le rendement est optimal si les deux registres sont placés au centre (1 et 2). À chaque combustion, attendre que la couche de braises ait suffisamment diminué.

Chauffage au charbon, aux briquettes et au coke

Il n'est pas possible de faire fonctionner ce poêle avec du charbon ou du coke, le poêle n'était pas équipé d'une corbeille à charbon, vous pouvez par contre utiliser des briquettes que vous placerez sur les braises. Ouvrez complètement le régulateur de température jusqu'à ce que le bois soit bien enflammé. Veuillez ensuite à ne pas oublier de refermer le régulateur de température. L'utilisation d'autres types de combustibles que le bois provoque des dépôts de suie sur le verre.

Chauffage rapide ou fort

Pour obtenir une chaleur rapide ou forte, brûler un grand nombre de bûches de petite taille.

Combustion maximale

Le poêle est approuvé pour une combustion maximum par heure correspondant à:

• 2,0 kg de bois - 1,3 kg de charbon - 1,6 kg de briquettes ou - 0,9 kg de coke Si ces limites sont dépassées, le poêle n'est alors plus couvert par la garantie de fabrication, et risque d'être endommagé par la troppe chaleur.

Combustion de longue durée

Pour obtenir une longue durée de combustion, brûler des bûches peu nombreuses (au moins 2), mais de très grosse taille, tout en baissant la température à l'aide du régulateur. Pour augmenter la durée de combustion, entrouvrir le registre pivotant qui se trouve dans la porte ou en-dessous. Ne fermez pas complètement le registre pivotant pour garder la vitre propre.

Combustion trop faible

Si les matériaux ignifugés sont "noirs" après une utilisation, cela signifie que le poêle pollue et que le dispositif automatique ne fonctionne pas de façon optimale. Il est alors nécessaire d'ouvrir le régulateur de température. Il peut en outre être nécessaire de brûler davantage de bois.

Nettoyage du verre

Il est recommandé d'essuyer le verre une fois le poèle éteint, de préférence avec du papier essuie-tout ou une éponge en laine d'aciers.

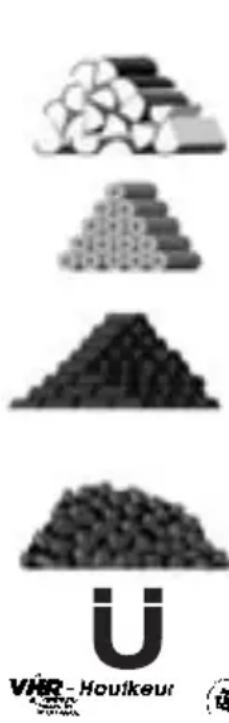

Types de combustibles

Il est recommandé d'utiliser du bois de bouleau ou de hêtre qui a été débité et entreposé pendant au moins un an à l'extérieur, sous abri. Le bois entreposé à l'intérieur a tendance à devenir trop sec et à brûler trop vite.

Les briquettes émettent beaucoup de chaleur. Certains types se dilatent fortement, ce qui résulte en une combustion incontrolable.

Le charbon brûle à haute température et produit beaucoup de suie. Le charbon doit être placé dans le "cochon" de la corbeille à charbon.

Le coke brûle à haute température et produit beaucoup de suie. Le coke doit être placé dans le "cochon" de la corbeille à charbon. Ce combustible use fortement le poêle et la chambre de combustion, et en réduit donc considérablement la durée de vie.

Ce poêle n'a reçu l'approbation que pour le chauffage au bois. Il est interdit d'y brûler des panneaux de particules, du bois laqué, peint ou imprégné, du plastique ou du caoutchouc.

Nettoyage

Ne procéder à l'entretien du poêle que lorsque celui-ci est froid. L'entretien quotidien se limite au strict minimum. Pour le nettoyage extérieur du poêle, nous vous conseillons de vous servir de votre aspirateur, équipé d'une brosse à épousseter à poils doux. Vous pouvez également essuyer le poêle avec un chiffon doux ou avec un plumeau. Mais n'oubliez pas : seulement lorsque le poêle est froid. Il est recommandé de nettoyer le poêle à fond une fois par an. Éliminer la cendre et la suie de la chambre de combustion. Enuire la porte et les ferrures de graisse de cuivre.

Avant de balayer, pousser la tige de réglage complètement vers la gauche pour éviter que des particules de suie ou de cendre ne tombent dans l'automatique.

Pour tous les poêles

Pousser les tiges de réglage complètement vers la gauche avant de balayer l'intérieur. On évite ainsi la pénétration de suie et de cendres dans le dispositif automatique.

ABC1

Tirer la plaque de fumée vers l'avant vers la porte, pour que la cendre et la suite puissent tomber dans la chambre de combustion.

ABC 7H Et ABC 17

Ouvrir la soupape de dérivation pour que la suie et la cendre puissent tomber dans la chambre de combustion. Le nettoyage se fait par les ouvertures du couvercle sur le dessus de la soupape de dérivation n'est pas recouverte de suite. Vérifiez également que la plaque de fumée contre la paroi arrière de la chambre de combustion avant de remonter le poêle.

ABC14

La ABC 14 est équipée d'une plaque de fumée dans la chambre de combustion et d'une plaque de guidage de la fumée dans la chambre de fumée. Si le poêle a été raccordé par le haut, la plaque de fumée doit être enlevée avant le balayage de la cheminée. Avec le balayage, il faut basculer la plaque de guidage de fumée de la chambre de fumée vers le haut, pour que la suite détachée puisse de la cheminée dans la chambre de combustion.

Cendres

Le cendrier sera vide très facilement en l'enfilant dans un sac en matière plastique et en le retournant, puis en retirant le sac avec précaution. Les cendres seront enlevées par le service de ramassage des ordures ménagères. Attention, il peut y avoir des braises dans la cendre jusqu'à 24 heures après l'extinction du feu !!!

Isolation

L'isolation de la chambre de combustion, efficace mais poreuse, peut s'user avec le temps et être endommagée. Le fait que l'isolation se fendille ne réduit en rien l'efficacité du poêle. Il est cependant recommandé de la remplacer lorsque l'usure a réduit l'isolation à moins de la moitié de son épaisseur d'origine.

Porte-verre

Si le verre est couvert de suie, il peut facilement être nettoyé à l'aide d'une éponge en laine d'acier. Contrôler régulièrement l'état des joints de la porte et du cendrier. S'ils ne sont pas souples et intacts, les remplacer. Utiliser exclusivement des joints originaux.

Carreaux

Certains types de carreaux peuvent se craqueler en surface. Pour éviter que de la poussière ne s'infiltre dans les craquelures, les carreaux doivent être nettoyés à froid. Les essuyer avec un chiffon doux, sans utiliser de détergent.

Normalement, aucun retraitement de la surface n'est nécessaire.

D'éventuels défauts de la laque peuvent cependant être réparés à l'aide d'un spray Senotherm.

Garantie

La garantie ne s'applique pas en cas de manque d'entretien!

Verre couvert de suie

Le bois est trop humide. Utiliser uniquement du bois qui a été stocké au moins durant 12 mois sous un auvent et dont le taux d'humidité est de 18% environ.

Arrivée insuffisante d'air secondaire. Ouvrez davantage le registre pivotant de la porte. Il se peut que les joints de la porte ne soient plus étanches.

Formation de fumée au moment d'ouvrir la porte

Il se peut que le registre de la cheminée soit fermé. Ouvrir le registre. - Le tirage de la cheminée est insuffisant. Voir paragraphe sur la cheminée ou contacter le ramoneur. - La trappe de ramonage n'est plus étanche ou manquante. Changer ou installer une trappe de ramonage. - Ne jamais ouvrir la porte tant que le bois est enflammé.

Combustion incontrôlée

Le joint de la porte ou du cendrier n'est plus étanche. Changer le joint.

Contrôler le bon fonctionnement du dispositif automatique : Contrôler l'étanchéité du dispositif. Fermer brièvement le régulateur de température, la tige de réglage secondaire et le registre pivotant. Si le feu ne peut pas être maîtrisé, il peut alors s'agir d'une fuite dans le dispositif automatique. Contacter votre revendeur.

Si le tirage de la cheminée est trop fort, il peut s'avérer nécessaire de fermer complètement la tige de réglage de droite (seconde). Lorsque le poêle n'est pas en marche, fermer tous les registres.

Si les plaques d'acier de la chambre de combustion s'écaillent ou se déforment, la combustion est trop forte. Interrompre l'utilisation du poêle et contacter le revendeur.

En cas de défaut de fonctionnement auquel vous ne pouvez pas remédier, contacter le revendeur.
