BRUKSANVISNING ABC 17 Hwam

Innehallsforteckning

Installationsvåledning 12
Eldningsinstruktion 14
Underhäll 16
Driftsstörning 17

Table of contents

Installationen av din ABC braskamin skall alltid iaktaga lokala byggbestammelser och byggglovsregler. Det ar alltid en forder del att radfraga skorstensfejarmastaren, innan ni monterar kaminen.

Krav på rummet

Det skall alltid kunna tillforas frisk forbranningsluft till det rum, dar kaminen skall placeras.

Ett öppet fönster eller en reglerbar luftventil anses vara tillräcklig, man kan också tillsluta ett ABC friskluftssystem till kaminen.

Bärande underlag

Innan kaminen placeras, skall man forsakra sig om att underlaget kan bara kaminens och skorstenens vikt. Kaminens vikt uppges i broschyren och skorstenens vikt skall räknas ut after dimension och hojd.

Avstand till brannbart material

Din ABC braskamin skall alltid placeras på att icke brännbart underlag. Om den placeras på att trägolv eller liknande, skall golvet tackas med att icke brännbart material 30 cm framfor kaminen och 15 cm till var sida,.FRAN Kaminens eldningsöppning.

En 2 mm tjock ABC golvplatta tacker oksya ytan under kaminen.

ABC model (Snittegning A på sida 3)	1	7H	14	17
1. Till murad vagg, cm	10	10	10	10
1. Till brännbar vagg bakom, cm	20	20	20	20
2. Till brännbar vagg på sidan, cm	25	25	25	25
3. Brandsäker yta fram För, cm	30	30	30	30
4. Brandsäker yta fram För, cm	73	77	77	77
5. Från öppning till kant, cm	15	15	15	15
6. Möbleringsavstand fram För, cm	80	80	80	80

Krav paskorstenen

Skorstenen skall ha en sadan hojd att dragforhallandena ar bra och roken inte stor.

ABC model 17H 14 17

Skorstenen skall ha en öppning, minst motsvarande Ø 150 mm.

Skorstenen bör dock alltid minst motsvara kaminens avgängsmunstycke.

Skorstenen skall vara forsedd med en lattillganglig rengöringslucka.

Regleringsspjäll:

Ni rekommenderas att forse skorsten eller rokror med ett regleringsspjall, sa skorstensdraget kan regleras vid kraftig vind. Regleringsspjallet fär inte stänga till helt for rokret. Det skall alltid vara en fri yta på minst 20% av skorstenen och rokrets totala oppningsyta.

Krav på rokgasspjäll

Om det har monterats ett rökgasspjäll mäste det vara manuellt och lätt att manövrera.

Dess placering maste vara synlig och stabil. Spjället fär inte sluta fullständigt tatt.

Det sakerställs genom en utskärning i spjället på minst 20% av spjälets areal, dock minst 20~cm^3 .

Innan kaminen tas i bruk, skall man forsakra sig om att alla losa delar ar pa plats.

Lodratt tvärsnitt av ABC kaminerna (Snittegning B på sida 3)

B1:ABC1
B2:ABC7H
B3:ABC14
B4:ABC17

1. Rokhylla, ligger ovanpa sidoplattorna och skall altid skjutas helt tilbaka till bakvagggen.
2. Rokledarplatta, skall alltid vara monterad.
3. Avtackningsplatta till gallret, skall alltid ligga pa gallret.
4. Glödfängare, placeras innanför luckan.
5. Lös värmesköld, skall alltid vara på plats.
6. Stöd für rökhyllan. Rökhyllans framkant skyddas av en U-formad skena, som alltid skull vara på plats.
7. Vid nermontering av rökhylla skall den ena sidoplattan avmonteras. Lyft upprök-

hyllan och dra sido plattans bakkant in mot mitten, till den går av hällareni framkanten.

I ABC modell 1 skull bottenplattan upp forst.

Anslutning till skorsten

ABC 1, 7H, 14 och 17 har bade rokavgang bakat och ovanifrān. De kan anslutas till en godkänd ståskorsten ovanifrān eller direkt bakat till en murad skorsten.

Lodratt snitt i rokkanal (Snittegning C paa sida 3)

1. Stalskorsten.
2. ABC knaror passar invandigt i kaminens rokrorsmun stycke.
3. Murat skorstenstycke
4. Inmural bussning, passar till rokror.
5. Vaggrosett doljer reparation runt murbussningen.
6. Skarv, tatas med tatningslist.
7. ABC kaminens rökkanaler.
8. Lock till bakutgang/kokplatta till toppavgang
9. Isolering 25~mm
10. Invändig avtäckningsplatta.
11. Monteringsbult.
12. Regleringssppjäll i rökrör.
13. Rengöringslucka.
14. Rökrör till bakutgången (lock och isolering avlågsnas).

Täckskiva

(Snittegning D paa sida 3)

Din ABC braskamin levereras med en los tackskiva till stotgallret. Tackskivan ar en 3 mm järnskiva. Den placeras ovanpå stotgallret och skall forhindra, att gloden faller ned i asklådan.

Täckskivan lyfts ca. 8 mm over gallret, sö den automatiskt styrda primärä Förbränningsluften fordelas jämnt i Förbränningsrummets botten.

Skorstenen

Skorstenen ar braskaminens motor och avgörande for dess Funktion. Skorstensdraget ger att undertryck i braskaminen. Detta undertryck avlågsnar roken frän braskaminen. Det suger luft genom spjället till den sö kallade rutsköljen, som häller rutan fri frän sot och suger in luft genom primär och sekundär spjäll till Förbränningen.

Skorstensdraget bildas vid temperaturskillnader innate i skorstenen ochutanfor skorstenen. Ju högre temperaturen ar innate i skorstenen,desto bättre blir skorstensdraget.Det ar daffor nödvändigt att skorstenen varms upp ordentlich, innan man stanger spjället och begränsar forbränningen i kaminen (en murad skorsten tar langre tid att bl ordentlich varm an en stalskorsten).

En bra skorsten kan fungera dalgigt om den anvands på fel satt. Motsvarande kan en dalgig skorsten fungera bra om den anvands på ratt satt.

Skorstens drag nom. Pa 10 - 15 beroende på kaminens verkningsgrad.

Hög verkningsgrad kommt att ge lagre temperatur i skorstenen och därigenom)daryligare drag.

Första gangen du eldar i kaminen, skall du eda forsiktigt, eftersom allt material bör vänjas vid värmen. Vid Första edninqstillfalletHardas lacken som kaminen ar lackerad med, den kan d' orsaka obehaglig lukt. Det bör därfor vara god genomströmning av frisk luft i rummet.

(Snittegning E paa sida 4)

E1. Upptändning

Skjut de automatiska regleringshandtagen (1 och 2) helt till höger och öppna skjutspjället i luckan (3). På ABC 7H och 17 öppnas by-pass spjället (4). Lagg 2 styck. ABC bio upptändningsblock nederst. Lagg kluvna antändningsspinnar, motsvarande ca. 2 vedträn (ca. 2 kg) ovanpå, tänd detta. Låt luckan vara öppen på glant, tills det intebildas mer kondens på glaset (efter ca. 5-10 min.). Luckan stängs. När tandningspinnarna brinner stalls regleringsstången (1) i mittposition. Låt tandningspinnarna brinna helt ut, tills det inte ar mer synliga flammor.

Viktigt! Asklådan fár ej öppnas vid antändning och skall alltid vara stängd, nar kaminen används annars kan man Förstöra automatiken.

E2. Eldning

När det inte ar mer synliga flammor och en lagom glödbädd har uppnàtt's, kan det eldas gen. Glödbädden ar lagom nar den tacker hela botten och glöden lyser i en ring runt om stötgallret. Lagg på 2-3 nya vedträn - upp till ca 1 kg per styck. Vid den Första pälaggningen av ved justeras skjutspjället (3) också ned till mittposition. By-pass spjället (4) på ABC 7H och 17 stängs.

Därefter behövs kaminen inte justeras ytterligare. Det sköts automatiskt. Temperaturen kan emellertid justeras upp eller ned med hjälp av regleringsstången till vänster (1). Stäls den langre till vänster reduceras forbränningen och bränntiden frolangs. Stäls den till höger stiger temperaturen och bränntiden förkortas. Med bàda spjäll i mittposition uppnäs högsta verkningsgrad (1 och 2). Vänta med att lagga på ny ved tills blödbädden Återigen har blivit lagom liters.

Var uppmärksam på, att edning med andra bransletyper øn ved medfor en sotig ruta.

Eldning med kol, briketter och energikoks

Vid eldning med kol eller energikoks skall en kolinsats anvandas. Placera branslet i kolinsatsen (briketterna på gloden fran veden). Stang hoger regleringsstang (sekundär) och öppna temperaturregulatorn helt tills veden gloder ordentlich. Kom ihåg att temperaturregulatorn)darefter skall stängas ingen.

Generell on edding

Snabb ell kraftig varme upnas genom att eda med manga, men sma vedtran.

Maximal forbränning

Man fãr maximal, per timme, elda med:

• 2,0 kg vedträ - 1,3 kg kol - 1,6 kg briketter aller - 0,9 kg energikoks

Överstigs denna grans, omfattas kaminen inte langre av fabriksgarantin och kaminen kan forstöras av for hog varme.

Lång bränntid

Lång eldningstid uppnås, om det eldas med få (minst 2 st.), men mycket stora vedträn och man samtidigt reglerar ner regleringsstangen. För att öka bränntiden kan skyddsspjället i eller under luckan regleras ned till halvöppet - dock aldrig langre ner an att rutan är fri frän sot.

Forsvageldning

Om det eldfasta materialen i brännrummet ar svart after en edningen, kaminen fororenar och det automatiska inte fungerar optimalt. Bör man öppna regleringsstången och eventuellt skyddsspjället på luckan. Det kan dessutom finnas behov av att bränna av en större mängd ved.

Rengöring av glas

Det ar lampligt att torka av fönsterrutan after avslutad ednng. Detta gors bast med hushallspapper erer stalull. En kall ruta torkas lampligast av med stalull.

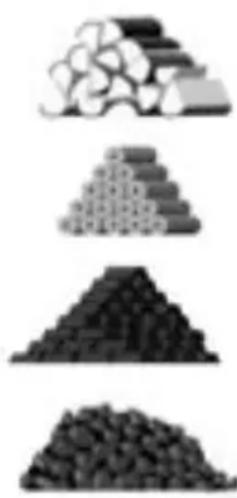

Bransletyper

Vi rekommenderar att björk- eller bokved används, som har varit kluvenoch Förvarad minst ett ár utomhus under tak. Ved som Förvaras inomhus blir gärna für torr och brinner För fort.

Briketter ger mycket värme. Vissa typ er utvidgas kraftigt, detta ger en okontrollerad forbränning.

Kol brinner vid hoch temperatur och sotar mycket.
Kolinsats "gris" skall anvandas vid eldning med kol.

Energikoks brinner vid hög temperatur och sotar mycket. Kolinsats "gris" skall användas vid edninq med energikoks. Det ar mycket svavel/salthaltiga, vilket sliter hart på kaminen, skorstenen samt brännrummet och minskar kaminens livslängden avsevärt.

Kaminen ar bara SITAC-godkänd for edninq med vedtra. Det at forbjudet att elda med spanplattor, lackerat, malat aller impregnerat tra, plast samt gummi.

Rengöring och unterhäll

Underhäll av kaminen bör bara góras dā den ar kall. Det dagliga underhället ar minimalt. Det ar lättast att dammsuga kaminen utvändigt med ett munstycke med mjuk borste. Du kan även damma av kaminen med en torr, mjuk trasa ell er en mjuk sopborste. Men kom ihåg endast p en kall kamin.

Grundligt unterhäll av kaminen bör ske en gang om Året. Brännrummet skall dä rengöras frän aska och sot. Lucka och luckbeslag skall smörjas med kopparfett.

Sotining

Färe sotning skall reglagestängen skjutas helt till vänster for att undvika att detkommen sot och aska ut i automatiken.

ABC1

Rökhyllan dras fram mot luckan, sö sot och aska faller ner i brännrummat. Efter sotning avlågsnas sot och aska是从 rokhyllan, och den trycks på plats igen.

ABC 7H och 17

By-pass spjället öppnas, sä aska och sot kan ramla ner i bränrummet. Tag ev. ut rökhyllan genom att avlågsna den ena sidoplattan. När skorstenen ar sotad, rengörskörköfddupningen omkring bakfacket genom hälen frän kaminens topp. Kontrollera att automatikens kännare, som sitter precis ovanfor by-pass spjället, inte ar igensotad. Vid ihopmontering scall du fösakra dig om, att rökhyllan ar tryckt helt tillbaka i bränrummet.

ABC 14

ABC 14 ar forsedd med rokhylla i brannrummet och en rokledarplatta i rokrummet. Om kaminen ar stangd i toppavgangen, skall rokhyllan tas ut vid sotning av skorsten. Nar sotningen ar klar, skall rokledarplattan i rokrummet vickas upp i lodratt stallning, sa los sot fran skorstenen kan ramla ner i brannrummet.

Aska

Asklådan toms lättast genom att dra en avfallspase over lådan, vända den upp och ner och därefter försiktigt dra den upp ur pASEn igen.Var uppmärksam pa att det kan varag glöd i askan upp till 24 timmar after att brasan i kaminen brunnett ut !!! Aska kan fraktas bort via den vanliga renhällningen.

Isolering

Brännrummets effektiva, men porösa isolering kan med tiden bl slitet och skadat. Det betyder inte nagot for kaminens effektivitet att isoleringen ar skadad. Den bör dock bytas ut, nar slitaget overstiger halva den ursprungliga tjockleken på isoleringen.

Lucka och glas

Kontrollera att luftspringorna i luckramen ar fria fran aska och sotpartiklar.

Om glasluckan har tillsotats kan den rengoras pa ett latt satt med stalull. Kontrollera regelbundet att packningarna i lock och asklada ar hela och mjuka. Om sa inte ar fallet bör de bytas ut. Använd endast orginalpackninger.

Kakel

Kakel krakelerar på ytan. För att undvika att detkommen skräp i porerna vid krakeleringen, fär kaklet endast rengöras nar det ar kallt. Det torkas av med en torr, mjuk trasa utan rengöringsmedel.

Toppskivan

Normalt ar det ej nödvändigt att after behandla toppskivan. Eventuella lackskador kan dock forbättras med Senothermspray.

Garanti

Vid avsaknad av underhäll bortfaller garantin.

Driftsstörning

Rutan sotar till

Veden ar for fuktig. Elda endast med bransle, som lagrats minst 12 manader under halvtak och med max. 18% fuktigkeit.

Saknas tillforsel av sekundär luft till luftsköljning av rutan, öppna ytterligare für, skydds spjället iluckan. Packningen i luckan kan vara otät.

Rok ut i rummet, nar luckan öppnas

• By-pass spjället eller spjället i skorsten kan vara stängt. Öppna spjället!
• Saknas drag i skorstenen, se avsnittet om skorsten aller kontakta skorstensfejare.
• Rengöringslucka otat ellar har fallit ut. Byt ut eller montera rengöringslucka.
• Oppna aldrig luckan, nar det ar lagor i brasan.

Skenande Förbränning

Packningen i luckan ell er asklaadan ar otat. Montera ny packning.

Kontrolera automatikens tãhet. Stäng kortvarigt temperaturregulatorn, den sekundäraregleringsstången och skjutspjället helt och hallet. Om det inte går att dampa brasan kan automatiken vara otät. Avsluta användandet och ta kontakt med Återförsäljaren.

Höger reguleringsstang (sekundär)

Om det ar für kraftigt drag i skorstenen, kan det vara nödvändigt att stänga, den sekundäre regleringsstäng. När kaminen inte används, stängs alla spjäll.

Om stålplattorna i brännrummet flagar eller deformeras, eldas det på ett felaktigt satt Upphör med användningen och kontakta försäljaren.

Vid driftstörningar som Ni inte själv kan avhjalpa ber vi Er att vanda till köpstället.
