DEV50V - Jumelles SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à enregistrement numérique
Marque	Sony
Modèle	DEV-50V
Dimensions (approx.)	166 mm × 78,5 mm × 202 mm (l/h/p) avec grand œilleton
Poids (approx.)	890 g (avec bloc-piles NP-FV70, Memory Stick PRO Duo et grand œilleton)

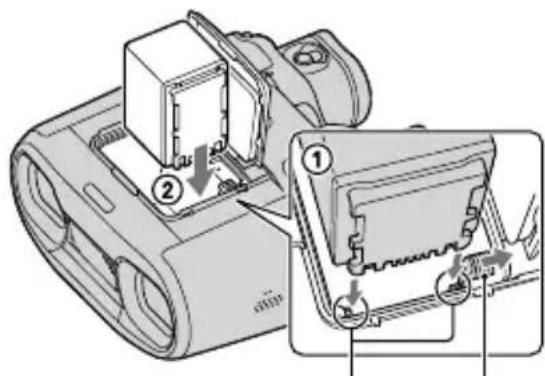

Alimentation	Bloc-piles rechargeable InfoLITHIUM série V (NP-FV70/FV100) ou adaptateur CA (8,4 V CC)
Consommation électrique moyenne	Surveillance : 2D 3,7 W / 3D 4,0 W ; Enregistrement : 2D 4,1 W / 3D 5,0 W
Capteur	Double capteur CMOS 1/3,91 type (4,6 mm)
Objectif	Objectif G ; zoom optique 0,8× à 25× (2D)
Viseur	Double viseur électronique couleur 0,5 type (1,3 cm), 2 359 296 pixels
Enregistrement vidéo	Format AVCHD 2D/3D ; sélection 60i (NTSC) ou 50i (PAL)
Enregistrement photo	Max. 20,4 Mpx (6016 × 3384) au format JPEG
Support d'enregistrement	Memory Stick PRO Duo, Memory Stick XC-HG Duo, carte SD/SDHC/SDXC (Classe 4 ou plus)
Étanchéité	IP54 (étanche à la poussière et aux éclaboussures)
Fonctions principales	Visionnage 2D/3D, enregistrement vidéo et photo, zoom motorisé, stabilisateur SteadyShot, GPS (DEV-50V), Hyper gain pour faible luminosité
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; éviter solvants ; ranger dans un endroit sec et aéré
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; utiliser uniquement des accessoires Sony authentiques ; respecter les consignes de recyclage
Pièces détachées et réparabilité	Batterie InfoLITHIUM série V, adaptateur CA AC-L200C/L200D ; contacter un service agréé Sony pour toute réparation
Informations générales	Notice disponible en français ; téléchargement gratuit au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - DEV50V SONY

Quel type de batterie utilise le Sony DEV-50V ?

Il utilise un bloc-piles InfoLITHIUM série V (NP-FV70 ou NP-FV100).

Le Sony DEV-50V est-il étanche ?

Oui, il est certifié IP54, ce qui signifie qu'il est protégé contre la poussière et les éclaboussures d'eau. Ne pas l'immerger.

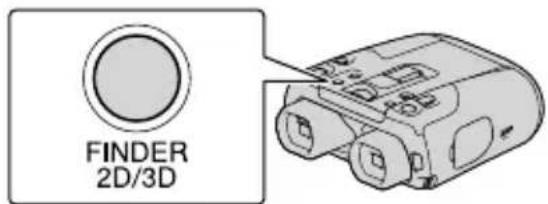

Comment basculer entre l'affichage 2D et 3D dans le viseur ?

Appuyez sur la touche FINDER 2D/3D pour changer le mode d'affichage du viseur. Les images enregistrées ne sont pas modifiées.

Quels types de cartes mémoire sont compatibles ?

Les cartes Memory Stick PRO Duo (Mark2, PRO-HG Duo, XC-HG Duo) et les cartes SD/SDHC/SDXC (Classe 4 ou plus rapide) sont compatibles.

Comment régler la mise au point manuellement ?

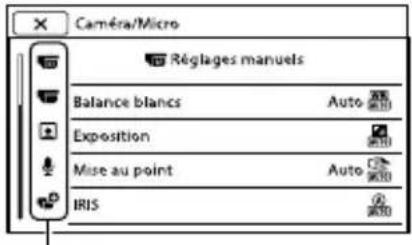

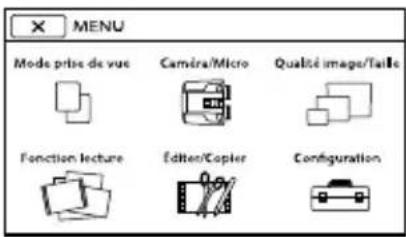

Dans le menu, sélectionnez MENU → Caméra/Micro → Réglages manuels → Mise au point, puis choisissez Manuel et ajustez avec les touches de mise au point.

Le DEV-50V peut-il enregistrer en 3D ?

Oui, il peut enregistrer des films en 3D en sélectionnant le mode 3D via MENU → Qualité image/Taille → Sélect. mode 2D/3D. Les photos ne peuvent être prises qu'en 2D.

Comment utiliser le mode Hyper gain ?

Activez Hyper gain dans MENU → Caméra/Micro → Réglages manuels → Hyper gain pour filmer dans des conditions de très faible luminosité. La qualité d'image peut être réduite.

Quelle est la durée de charge de la batterie ?

La charge complète du bloc-piles NP-FV70 prend environ 185 minutes (à 25°C). Les temps peuvent varier selon la température.

Comment transférer les fichiers vers un ordinateur ?

Utilisez le câble micro USB fourni pour connecter l'appareil à l'ordinateur. Sous Windows, installez le logiciel PlayMemories Home (téléchargeable sur www.sony.net/pm).

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et insérée correctement. Si le problème persiste, débranchez l'adaptateur CA ou retirez la batterie pendant environ 1 minute, puis réessayez.

MODE D'EMPLOI DEV50V SONY

Digital Recording Binoculars/Jumelles à enregistrement numérique

Operating Guide GB

Mode d'emploi FRCA

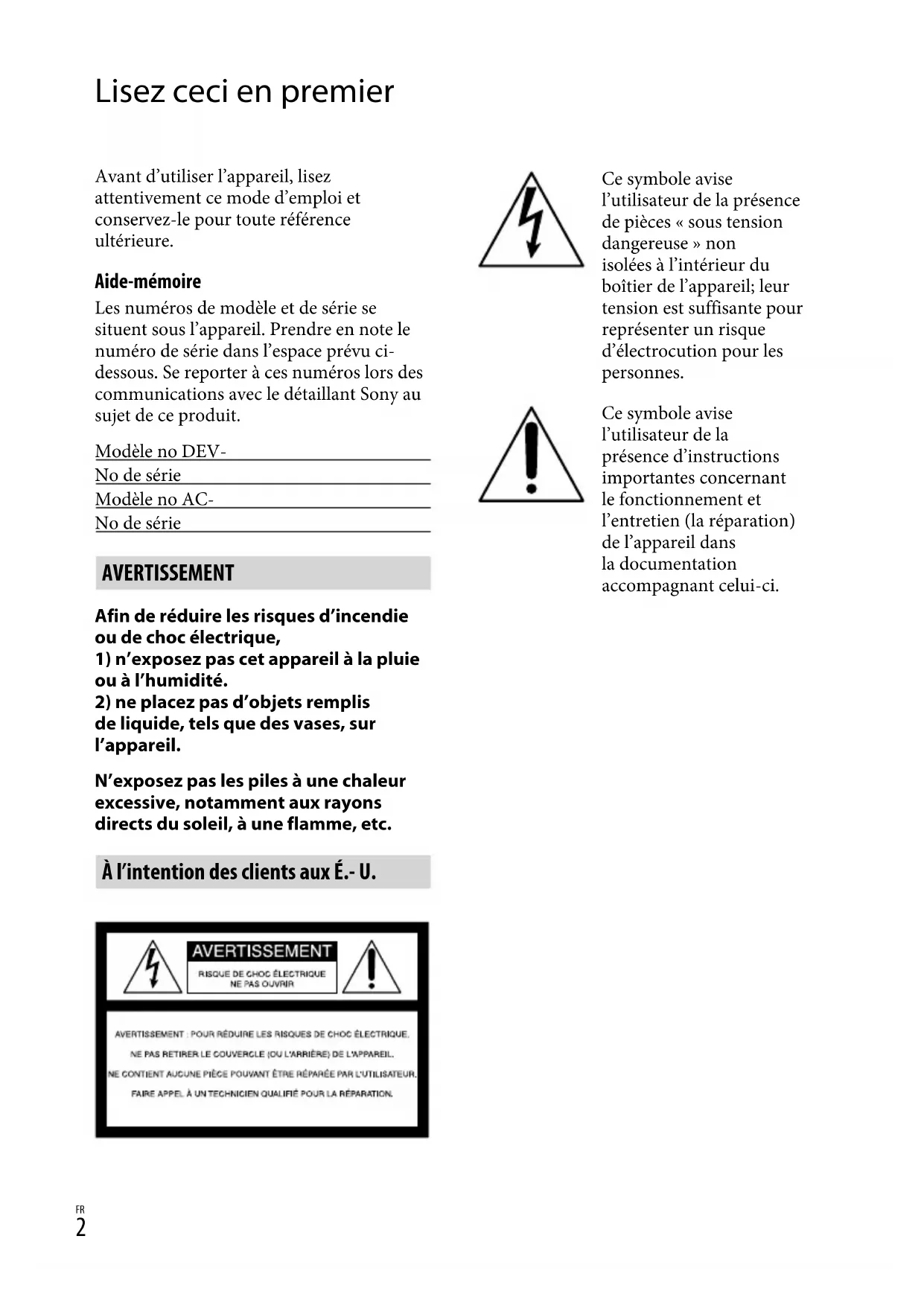

Lisez ceci en premier

Avant d'utiliser l'appareil, lisez attentivement ce mode d'emploi et conservez-le pour toute referencia ultérieure.

Aide-mémoire

Les numérodeschemeletde série sesituent sous l'appareil.Prendere note le numero de série dans l'espace prevu cidesous. Se reportera ces numéross lors des communications avec le détaillant Sony au sujet de ce produit.

Modèle no DEV-

No de série

Modèle no AC-

No de série

AVERTISSEMENT

Afin de réduire les risques d'incendie ou de chic électrique,

1) n'exposez pas cet apparéil à la pluie ou à l'humidité.
2) ne placez pas d'objets replis de liquide, tels que des vases, sur l'appareil.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

À l'intention des clients aux É.- U.

Ce symbole avise l'utilisateur de la presence de pieces « sous tension dangereuse » non isolées à l'intérieur du boîtier de l'appareil; leur tension est suffisante pour représenter un risque d'électrocution pour les personnes.

Ce symbole avise
l'utilisateur de la
présence d'instructions
importantes concernant
le fonctionnement et
l'entretien (la réparation)
de l'appareil dans
la documentation
accompagnant celui-ci.

CONSIGNES DE SECURITE IMPORTANTES

CONSERVEZ CES INSTRUCTIONS. DANGER - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, SUIVEZ SCRUPULEUSEMENT CES INSTRUCTIONS.

• Lisez ces instructions.
• Conservez ces instructions.
  Respectez tous les averissements.
• Suívez toutes les instructions.
• N'utilisez pas cet apparéil à proximité de l'eau.
• Nettoyez-le uniquement avec un chiffon sec.
• N'obstruez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
• Ne placez pas l'appareil à proximé d'une source de chaleur, telle qu'un radiateur, registre de chaleur, une cuisine et ou tout autre apparem (y compris un amplificateur) qui produit de la chaleur.
• Ne désactivez pas le dispositif de sécurité de la fiche polarisée ou dotée d'une broche de mise à la terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une broche de mise à la terre dispose de deux broches et d'une troisième pour la mise à la terre. Cette broche plus large ou cette troisième broche visent à assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise murale, consultez un électricien afin de remplaçer la prise obsolette.
• Faites en sorte que le cordon d'alimentation ne puisse etre ni piétiné, ni pince, surtout au niveau des fiches, de la prise de courant et à l'endetroit où il sort de l'appareil.
• N'utilise que les accessoires/fixations spécifiés par le fabricant.
• Utilisez uniquement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu avec l'appareil. Si vous utilisez un chariot, déplacez l'ensemble avec précaution afin d'éviter toute blessure si l'appareil bascule.

• Debranchez l'appareil pendant les orages ou si vous ne l'utilisez pas pendant une longue période.
• Pour toute réparation, adressez-vous à un technicien qualifié. Un travail de réparation est nécessaire lorsque l'appareil a été endommagé de quelques manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé(e), si du liquide ou des objets ont PENtré à l'intérieur de l'appareil, si ce dernier a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou s'il a été échépé.
• Si la forme de la fiche ne correspond pas à la prise de courant, utilisez un adaptateur de fiche de branchement de configuration ajustate.

Représentation des fiches des cordons d'alimentation CA des pays ou régions du monde

Type A (américain)

Type B (anglais)

Type BF (anglais)

Type B3 (anglais)

Type C (CEE)

Type SE (CEE)

Type O (oceanien)

La tension d'alimentation et le type de fiche représentatifs sont décrits dans le tableau suivant. Il est possible que plusieurs types de fiches et tensions d'alimentation soient utilisés dans une région.

Attention : il convient d'utiliser un cordon d'alimentation satisfaisant aux exigences de chaque pays.

• Pour les États-Unis uniquement

Utilisez un cordon d'alimentation fourni.

Europe

Pays/régions Tension Fréquence (Hz) Type de fiche
Autriche 230 50 C
Belgique 230 50 C
République tchangèque 220 50 C
Danemark 230 50 C
Finlande 230 50 C
France 230 50 C
Allemagne 230 50 C
Grèce 220 50 C
Hongrie	220 50 C
Islande	230 50 C
Irlande	230 50	C/BF
Italie	220 50 C
Luxembourg	230 50 C
Pays-Bas 230 50 C
Norvège	230 50 C
Pologne	220 50 C
Portugal	230 50 C
Roumanie	220 50 C
Russia	220 50 C
Slovaquie	220 50 C
Espagne	127/230	50 C
Suède 230 50 C
Suisse	230 50 C
Royaume-Uni	240 50	BF

Asie

Pays/régions Tension Fréquence (Hz) Type de fiche
Chine	220 50 A
Hong Kong	200/220	50	BF
Inde 230/240	50 C
Indonésie	127/230	50 C
Japon	100	50/60	A
République de Corée	220 60 C
Malaisie	240 50	BF
Philippines	220/230	60	A/C

Pays/régions Tension Fréquence (Hz) Type de fiche
Singapour 230 50 BF
Taiwan 110 60 A
Thaïlande 220 50 C/BF
Vietnam 220 50 A/C
Océanie
Pays/régions Tension Fréquence (Hz) Type de fiche
Australie 240 50 O
Nouvelle-Zélande	230/240	50 O
Amérique du Nord
Pays/régions Tension Fréquence (Hz) Type de fiche
Canada	120 60 A
États-Unis 120 60 A
Amérique centrale
Pays/régions Tension Fréquence (Hz) Type de fiche
Bahamas	120/240	60 A
Costa Rica	110 60 A
Cuba	110/220	60 A/C
République dominicaine	110 60 A
El Salvador	110 60 A
Guatemala	120 60 A
Honduras 110 60 A
Jamaique	110 50 A
Mexique	120/127	60 A
Nicaragua	120/240	60 A
Panama 110/220	60 A
Amérique du sud
Pays/régions Tension Fréquence (Hz) Type de fiche
Argentine 220 50	C/BF/O
Brésil	127/220	60 A/C
Chili	220 50 C
Colombie	120 60 A
Pérou	220 60 A/C
Venezuela 120 60 A
Moyen-Orient
Pays/régions Tension Fréquence (Hz) Type de fiche
Iran	220 50 C/BF
Irak	220 50 C/BF
Israël	230 50 C
Arabie Saoudite	127/220	50 A/C/BF
Turquie	220 50 C
EAU	240 50 C/BF

Afrique

Pays/régions Tension Fréquence (Hz) Type de fiche

Algérie 127/220 50 C

République démocratique 220 50 C

du Congo

Egypte 220 50 C

Ethiopie 220 50 C

Kenya 240 50 C/BF

Nigeria 230 50 C/BF

Afrique du Sud 220/230 50 C/BF

Tanzanie 230 50 C/BF

Tunisie 22050C

ATTENTION

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entrainer un incendie, voir même des brûlures de substances chimiques. Respectez les précautions suivantes:

• Ne démontez pas la batterie.
• N'écrasez et n'exposez pas la batterie à des choses ou à une force extérieure. Vous nedez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.
• Ne court-circuitez pas les bornes de la batterie et maintenez-les à l'écart de tout contact avec des objets métalliques.
• N'exposez pas la batterie à des températures supérieures à 60^ (140^) , notamment les rayons directs du soleil ou l'habitacle d'un vehicule garé au soleil.
• N'incinérez pas la batterie et ne la jetez pas au feu.
• Ne manipulez jamais des batteries lithium ion qui sont endommagées ouprésentent uneuite.
  Veillez à recharger la batterie à l'aide d'un chargeur Sony authenticate ou d'un apparéil capable de la recharger.
• Tenez la batterie hors de la portée des petits enfants.
• Gardez la batterie au sec.
• Remplacez-la uniquement par une batterie de même type ou d'un type équivalent recommendé par Sony.
• Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Remplacez la batterie par une batterie correspondant au type spécifique uniquement. Sinon vous risquez de provoquer un incendie ou des blessures.

Remarques sur l'adaptateur CA

N'utilisez pas l'adaptateur CA dans un espace etroit (entre un mur et un meuble par exemple).

Branchez l'adaptateur CA à une prise murale proche. Débranchez immédiatement l'adaptateur CA de la prise murale si un problème de fonctionnement survient lors de l'utilisation de votre caméscope.

Meme si ce produit est hors tension, il est alimenté tant qu'il est raccordé à la prise CA (électricité domestique) à l'aide de l'adaptateur CA.

Remarque sur le cable d'alimentation

Le cable d'alimentation est concu spécifiquement pour être utilisé avec ce produit et ne doit pas l'être avec d'autres apparéils électriques.

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d'audition.

Pour les utilisateurs au Canada

RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM

Les accumulateurs aux ions de lithium sont recyclables. Vous pouvez contribuer à préserver l'environnement en rapportant les piles usagées dans un point de collecte et de recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphone au numero gratuite 1-800-822-8837 (Etats-Unis et Canada uniquement), ou visitez http://www.rbrc.org/

Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommages ou qui fuient.

Batterie

Cet apparéil est conforme à la section 15 des règlements FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences nuisibles, (2) cet apparéil doit accepter toute interférence, y compris celles susceptibles de provoquer son fonctionnement indésirable.

CANICES-3B/NMB-3B

À l'intention des clients aux É.- U.

Pour toute question au sujet de cet apparéil, appeler :

Sony Centre d'information à la clientèle 1-800-222-SONY (7669).

Le numero ci-dessous concerne seulement les questions relevant de la Commission federale des communications des États-Unis (FCC).

Information réglementaire

Déclaration de conformité

Nom commercial : SONY

No de téléphone : 858-942-2230

Cet apparéil est conforme à la Partie 15 de la réglementation de la FCC des États-Unis. Son utilisation est sujette aux deux conditions suivantes : (1) Cet apparéil ne doit pas générer d'interférences nuisibles et (2) il doit être en mesure d'accepter toute interférence reçue, y compris les interférences pouvant générer un fonctionnement indésirable.

AVERTISSEMENT

Par la presente, vous étés avis du fait que tout changement ou toute modification ne faisant pas l'objet d'une autorisation expressée dans leprésent manuel pourrait annuler votre droit d'utiliser l'appareil.

Note

L'appareil a ete teste et est conforme aux exigences d'un apparieil numerique de Classe B, conformement a la Partie 15 de la reglementation de la FCC.

Ces critères sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. L'appareil génére, utilise et peut émettre des

féquences radio; s'il n'est pas installé et

utilisé conformément aux instructions, il pourrait provoquer des interférences nuisibles aux communications radio.

Cependant, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l'appareil avait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et éteignant l'appareil, il est recommendé à l'utilisateur d'essayer de corriger cette situation par l'une ou l'autre des mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.
  Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le détaillant ou un technicien experimenté en radio/televiseurs.

Le cable d'interface fourni doit être utilisé avec l'appareil pour que celui-ci soit conforme aux critères régissant les apparéils numériques, conformément à la sous-partie B de la Partie 15 de la reglementation de la FCC.

POUR LES CLIENTS EN EUROPE

CE

Par la presente Sony Corporation déclare que les jumelles à enregistrement numérique DEV-50V sont conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante:

http://www.compliance.sony.de/

Avis aux consommateurs des pays appliquant les Directives UE

Ce produit a eté fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation française doivent être adressées à son représentant, Sony Deutschland Gmbh, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

Pour toute question relative au Service Apre's-Vente ou a la Garantie, merci de bien fouvoir vous referrer aux coordonnées qui vous sont communiquées dans les documents «Service (SAV)» ou Garantie.

Attention

Le champ electromagnétique à des fréquences particulières peut avoir une incidence sur l'image et le son de cet apparéil.

Cet apparéil a été testé et jugé conforme aux limites établies par la reglementation EMC visant l'utilisation de cables de connexion de moins de 3 mètres (9,8 pi.).

Avis

Si l'électricité statique ou les champes electrostatiques entrainent une interruption lors du transfert des données (echec), redémarrez l'application ou débranchez, puis rebranchez le cable de connexion (USB, etc.).

Traitement des apparils électriques et electroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas'être traité avec les déchets menagers. Il doit être remis à un point de

collecte approprié pour le recyclage des équipements electromiques et Electroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Elimination des piles et accumulateurs usages (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas été traités comme de simples déchets menagers.

Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles.

Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une

connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre apparéil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorpore sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre apparéil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usages au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente ou vous avez acheté ce produit.

Pour les utilisateurs au Royaume-Uni

Une fiche moulée conforme à BS 1363 est installée sur cet équipement pour vous sécurité et commodité.

Si le fusible dans la fiche fournie doit etre remplace, un fusible de meme amperege que celui fourni et approuve par ASTA ou BSI a BS 1362,(c'est-à-dire portant une marque ou doit etre utilise.

Si la fiche fournie avec cet équipement comporte un couvercle de fusible detachable, assurez-vous de remettre en place le couvercle de fusible après avoir remplace le fusible. N'utilise jamais la fiche sans le couvercle de fusible. Si vous perdez le couvercle de fusible, veuilles contacter le service après-vente Sony le plus proche.

Utilisation de ce produit

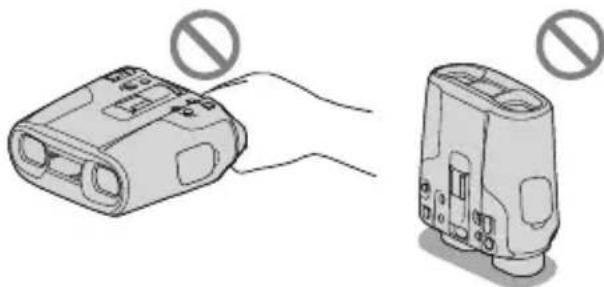

• Ne tenez pas ce produit par le viseur ou par les caches. Ne posez pas ce produit avec le viseur faisant face vers le bas.

• Ce produit est étanché à la poussière et à la pluie. Consultez « À propos de la performance de l'étanchéité à la poussière et à la pluie de ce produit » (p. 12).

Options de menu, viseur et objectif

• Le viseur est fabriqué en utilisant une technologie de très haute précision, de sorte que plus de 99.99% des pixels sont opérationnels pour une utilisation efficace. Cependant, de minuscules points noirs et/ou points brillants (blancs, rouges, bleus ou verts) peuvent apparaitre constamment sur le viseur. Ces points sont normaux et sont issus du processus de fabrication; ils n' affectent enaucun cas la qualité de l'enregistrement.

L'exposition du viseur ou de I'objectif a la lumière directe du soleil pendant une periode prolongee, peut etre la cause de mauvais fonctionnements.

• Évitez de viser le soleil. Cela pourrait entrainer un mauvais fonctionnement de ce produit. Effectuez des prises de vue du soleil uniquement dans des conditions de luminière faible, comme au crépuscule.

À propos du réglage de la langue

• Des captures d'écran dans chaque langue locale sont utilisées pour illustrer les procédures d'utilisation. Pour modifier le réglage de l'écran, Sélectionnez (MENU) → [Configuration] → [Réglages généraux] → [Language Setting] → la langue souhaïée → OK.

À propos de l'enregistrement

• Avant de commencer à enregistrer, testez la fonction d'enregistrement pour vous assurer que l'image et le son sont enregistrés sans problème.
• Aucune compensation relative au contenu de l'enregistrement ne sera accordée, même si l'enregistrement ou la lecture s'avertimposibles en raison d'un mauvais fonctionnement de ce produit, de la carte mémoire, etc.
• Les normes de télévision couleur varient d'un pays ou d'une région à l'autre. Pour afficher vos enregistements sur un téléviseur, reglez [Sélectionner 60i/50i] sur le paramètre requis dans votre pays ou région avant l'enregistrement (p.17).
• Les émissions de télévision, les films, les cassettes video et les autres enregistrents peuvent faire l'objet d'une protection des droits d'auteur. Leur enregistrement non autorisé peut être contraire aux lois sur les droits d'auteur.
  Utilisez ce produit conformément aux reglementations locales.

À propos de ce manuel, des illustrations et des captures décran

• Les exemples d'images utilisés à titre d'illustration dans ce manuel ont été saisies à l'aide d'un apparéil photo numérique ; et par conséquent peuvent donc vous sembler différentes des images et des témoin ds'écran qui s'affichent sur ce produit. Et, les illustrations de ce produit et son indication d'écran sont exagérées ou simplifiées pour aider à la comprhension.
• La conception et les caractéristiques techniques de ce produit et des accessoires sont modifiables sans préavis.

Visualisation de videos 3D

• Certaines personnes peuvent trouver le visionnage de films en 3D désagreable (fatigue oculaire, fatigue, nausees).

Sony recommende aux utilisateurs d'interrompre régulièrement le visionnage de films en 3D. La durée et la fréquence des pauses nécessaires peuvent varier d'une personne à l'autre. Vousdezuezchoisircequiyou convient le moins. En cas d'inconfort, arrêtez le visionnage de videos en 3D jusqu'à disparition des signes de fatigue, et consultez un médecin si nécessaire.

Consultez également le mode d'emploi de tout apparéil ou support utilisé avec ce produit.

La vision des jeunes enants (particulièrement avant six ans) se développement encore. Consultez unmedicineunpediatrouanophtalmologue) avant de permettre a de jeunes enfants de regarder des films en 3D.

Les enfants doivent être surveillés par un adulte afin de s'assurer qu'ils respectent les recommendations indiquées ci-dessus.

Notes sur l'utilisation

• Accordez une attention à votre entourage lors de l'utilisation de ce produit. N'utilisez surtout pas ce produit en marchant. Le non-respect de cette consigne peut cause des accidents ou des blessures.

• Ne faites pas ce qui suit. Sinon, la carte mémoire peut être endommagée, les images enregistrées peuvent être impossible à生存 ou peuvent se perdre, ou d'autres problèmes de fonctionnement peuvent se produit.

• Ejecter la carte mémoire lorsque le témoin d'accès (p. 19) est allumé ou clignote.

• Enlevez le bloc-piles ou l'adaptateur CA de ce produit ou appliquer un choc mécanique ou une vibration à ce produit lorsque les témoins

(Film)/ (Photo) (p. 22) ou le témoin d'accès (p. 19) sont allumés ou clignotent.

À propos de la performance de l'étanchéité à la poussière et à la pluie de ce produit

Des tests de performance ont montré que l'unité principale de ce produit est étanché à la pluie et à la poussière, conformément à la norme IEC60529 IP54.

Une pluie soudaine ou brève n'affectora pas le fonctionnement de ce produit.

• Performance de l'étanchéité à la poussière (IP5x): le boîtier protège l'appareil de la poussière qui pourrait l'endommager. Il n'est toute fois pas complètement étanche à la poussière et la protection n'est pas garantie dans des conditions extrémement poussièresuses.
• Performance de l'étanchéité à la pluie (IPx4): le boîtier protège l'appareil des éclaboussures de toutes les directions qui pourrait l'endommager. Ce produit n'est pas protégé contre l'eau sous pression provenant d'une douche, d'un robinet, etc.
• Lorsqu'un accessoire est fixé ou que l'adaptateur CA ou des cables sont branchés, l'étanchéité à la poussière et à la pluie de ce produit peut être réduite. Ne laissez pas de poussière ou d'eau pénétrer à l'intérieur du produit.
• Ce produit ne doit pas entraer en contact avec de l'eau chaude ou à force teneur en mineraux.
• Les chocs importants, par exemple suite à une chute, peuvent comprometer l'étanchéité à la pluie de ce produit. Nous vous recommendons de contacter votre détaillant Sony ou un atelier de service autorisé Sony (à vos frais) pour le faire réparer.

• Ce produit doit être utilisé correctement et les recommendations suivantes doivent être suivies, car tout dommage cause par une mauvaise utilisation, une utilisation abusive ou un dernier d'entretien n'est pas couvert par la garantie.

• N'utilisiez pas ce produit sous l'eau.

Ce produit n'est pas etanche et ne doit pas etre utilise sous I'eau. Ce produit ne doit pas etre immerge dans I'eau.

-Fermez soigneusement le cache du bloc-piles/ de la carte mémoire ou les caches des prises. De l'eau pourrait pénétrer à l'intérieur du produit si le cache est ouvert. Lorsque vous utilise ce produit sous la pluie, avec de l'eau ou du sable sur les mains, n'ouvre pas le cache du bloc-piles/de la carte mémoire ou les caches des prises. Cela pourrait entrainer un problème de fonctionnement.

Utilisation et entretien

• Si du sable, des cheveux, de la saleté, etc. se trouvent dans le joint d'étanchéité du cache du bloc-piles/de la carte mémoire ou des caches des prises, de l'eau peut pénétrer à l'intérieur du produit. Nettoyez cette zone avec un chiffon doux sans fibres.
• En cas de rayures, de déformations ou de déteriorations du joint d'étanchéité, de l'eau peut pénétrer à l'intérieur de ce produit. Si le joint d'étanchéité présente des rayures, des déformations ou s'il est déterioré, contactez votre détaillant Sony ou votre atelier de service autorisé Sony.
• Les grains situés sous le produit permettent à l'eau et au sable entre s par le cadran IPD ADJ ou le viseur de s'écouler par le bas (p. 41).
• Si du sable entrave le mouvement d' éléments de ce produit, retirez-le à l'aide d'un séchoir, etc., puis actionnez-les plusieurs fois.

Table des matieres

A propos des manuels pour ce produit

Deux manuels ont eté préparés pour ce produit, le « Mode d'emploi » et le « Guide d'utilisation des jumelles à enregistrement numérique (PDF) ». Le « Mode d'emploi » introduit les fonctionsnements de base et le « Guide d'utilisation des jumelles à enregistrement numérique (PDF) » explique les détails des fonctions.

Comment dire le Guide d'utilisation des jumelles à enregistrement numérique (PDF)

Installez le « Guide d'utilisation des jumelles à enregistrement numérique » sur votre ordinateur à partir du CD-ROM fourni.

① Placez le CD-ROM fourni dans le lecteur de disque optique de votre ordinateur.

La page d'accueil devrait apparaitre. Si tel n'est pas le cas, double-cliquez sur le fichier [index. html] situé sur le CD-ROM.

② Cliquez sur le manuel du CD-ROM que.
vous souhaitez dire.

Le fichier PDF du manuel du CD-ROM s'ouvrira

• Vous avez besoin de Adobe Reader pour dire le « Guide d'utilisation des jumelles à enregistrement numérique ». S'il n'est pas installé sur votre ordinateur, teléchargez-le à partir de Adobe Systems de la page Web. http://www.adobe.com/

Lisez ceci en premier 2

CONSIGNES DE SECURITE

IMPORTANT 3

Comment démarrer

Étape 1: Vérification des accessoires

fournis. 14

Etape 2:Charge du bloc-piles. 15

Étape 3: Mise sous tension et réglage de ce produit 1

Étape 4: Insérez une carte mémoire ..... 19

Jumelles/Enregistrement/Lecture

Utilisation de ce produit comme des

jumelles. 21

Enregistrement 22

Lecture sur ce produit 24

Enregistrement de films et de photos avec un ordinateur

Lecture des images sur un ordinateur... 26

Preparation d'un ordinateur

(Windows) 27

Personnalisation de ce product

Utilisation des menus 28

Listes des menus 29

Informations

complémentaires

?Dépannage 32

Precautions 33

Specifications 35

Référence rapide

Icônes d'écran 39

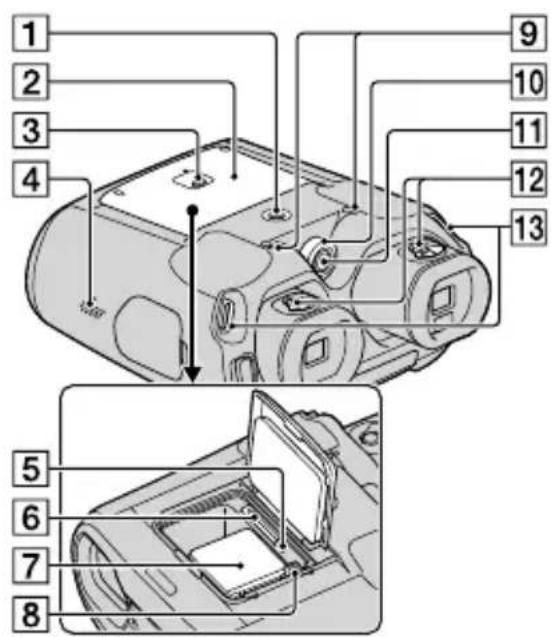

Pièces et contrôlles 40

Comment démarrer

Étape 1 : Vérification des accessoires fournis

Les chiffres entre parenthèses ( ) indiquent les quantités fournies.

Jumelles à enregistrement numérique (1)

Adaptateur CA (1)

Cable d'alimentation (1)

Cable HDMI (1)

Cable micro USB (1)

Capuchon de I'objectif (1) A

Sangle (1)

«Mode d'emploi» (1)

CD-ROM « Manuals for Digital Recording Binoculars » (1)
- « Guide d'utilisation des jumelles à enregistrement numérique (PDF) »

Remarques

Le logiciel « PlayMemories Home » et le « Guide d'assistance de PlayMemories Home » peuvent être téléchargés depuis le site Web Sony (p.27).

Uniquement pour DEV-50/50V

Etui de transport (1)

Capuchon du viseur (1) B

Grand oeilleton de viseur (2) C

Fixation de la sangle

Pour éviter de laisser tomber ce produit, veuillez fixer la sangle aux jumelles en suivant les étapes ci-dessous.

Insérer une des extrémites de la sangle dans la monture de la sangle sur les jumelles. Ensuite, fixez la sangle, en plaçant l'extrémité de la sangle dans l'agrafe.

Fixation du grand oeilleton de viseur (DEV-50/50V)

Si vous ne VOYZ pas clairement sous
lumiere vivo l'imag dans le viseur,utilisez
le grand oeilleton de viseur.

Étape 2 : Charge du bloc-piles

Vous pouvez charger le bloc-piles

« InfoLITHIUM » (série V).

Remarques

• Vous ne pouvez utiliser:aucun bloc-piles «InfoLITHIUM »autre que NP-FV70/FV100 avec ce produit.
• Pour charger le bloc-piles, éteignez ce produit en appuyant sur le touche POWER.

1 Appuyez sur le touche du cache du bloc-piles/de la carte mémoire (①) et faites glisser le cache dans le sens de la flèche (②), puis ouvrez le cache (③).

2 Alignez le bloc-piles avec les rainures du compartment du bloc-piles tout en appuyant sur le levier de dégagement de la pile (1), puis faites glisser le bloc-piles jusqu'à ce qu'il s'enclenché (2).

Alignez le bloc-piles dans les rainures. Levier de dégagement de la pile

3 Fermez le cache du bloc-piles/ de la carte mémoire.

Faites glisser le cache jusqu'à ce qu'il n'y ait plus d'espace.

4 Branchez l'adaptateur CA et le cable d'alimentation a ce produit et a la prise murale.

Le témoin CHG (charge) s'allume et le chargement commence. Le témoin CHG (charge) s'eteint lorsque le bloc-piles est entièrement charge.

5 Lorsque le bloc-piles est chargé, débranchez l'adaptateur CA de la prise DC IN de ce produit.

Conseils

• Lorsque ce produit est en marche, vous pouvez vérifier la durée approximative de vie restante de la pile (temps d'enregistrement et de lecture) à l'aide de l'indicateur d'énergie restante de la pile situé au coin supérieur droit de l'écran.

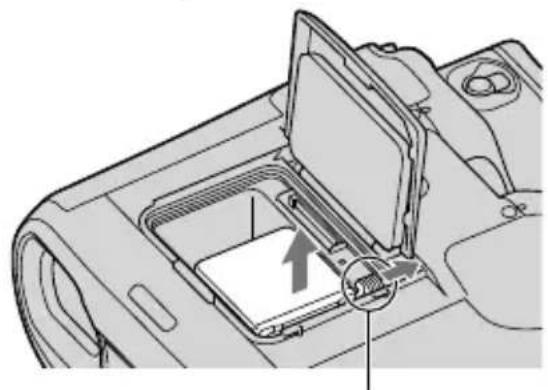

Pour retirer le bloc-piles

① Éteignez ce produit en appuyant sur le touche POWER (p. 16), puis ouvre le cache du bloc-piles/de la carte mémoire (p. 15).
② Glissez le levier de dégagement de la pile et retirez la pile.

Levier de dégagement de la pile

Étape 3 : Mise sous tension et réglage de ce produit

Remarques

• Si ce produit est utilisé par plus d'une personne, ajustez la dioptrie et la largeur pour chaque nouvel utiliseur.

Appuyez sur le touche POWER.

Ce produit est allumé.
Pour eteindre l'appareil, appuyez de nouveau sur le touche POWER.

Ajustez la dioptrie jusqu'à ce que l'image soit nette pour chaque œil, en tournant le bouton de réglage de la dioptrie.

• Ajustez la dioptrie pour chaque œil séparément.
• Si vous approached les yeux pres du viseur, le capteur d'oeil réagit en affichant l'écran du viseur.

3

Ajustez la largeur entre le viseur gauche et droit pour s'adapter à vos yeux en utilisant le cadran IPD ADJ.

• Ajustez la largeur de sorte que les images de gauche et de droite se chevauchent.
  L'imagie affichee dans le viseur ne doit pas apparaitre dedoublee.
  Lorsque le viseur depasse la limite de la plaque reglable, un clic se fait entendre. Le viseur ne pourra plus bouger.

4 Réglez les paramètres de la langue, de la région, de l'heure d'été, le format de la date et de l'heure ainsi que la date et l'heure actuelle en utilisant le/selecteur multiple, puis confirmez chaque réglage.

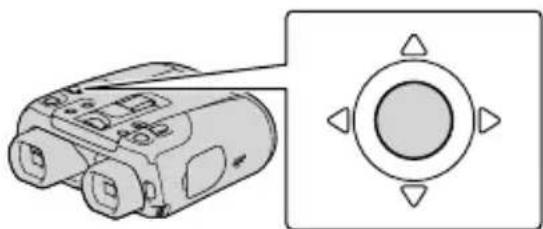

Utilisation du sélecteur multiple

• Déplacez le sélection multiple sur / / / pour sélectionner l'objet désiré, puis appuyez sur le centre du sélection pour valider la sélection.

Lorsque chaque réglage est terminé, seLECTIONnez [Suv.].

5 Sélectionnez le mode [60i (NTSC)] ou [50i (PAL)] selon le système de TV en couleur utilisé dans votre pays ou région, puis sélectionnez OK.

Si vous choisissez le mode 60i/50i, l'appareil redemarre ce produit redemarre pourmettrea jour lesysteme.

Voir page 18 pour en savoir plus sur le système de TV en couleur dans votre pays ou région.

6 Ajustez la position verticale relative du viseur de droite et de gauche.

Assurez-vous que la ligne horizontale chevauche les lignes verticales.

Image dans le viseur de gauche

Image dans le viseur de droite

Image perçue par les deux yeux

Si la ligne horizontal et les lignes verticales ne se chevauchent pas, ajustez la position de l'imag dans le viseur de droite en selectionnant

• / jusqu'ac que les lignes se chevauchent,puis selectionnez OK

• Si vous voyagez l'image ci-dessous, le dispositif fonctionne correctement.

• Si l'image ci-dessous s'affiche même après le réglage du viseur, ce produit ne doit plus être utilisé.

La ligne horizontal et les lignes verticales ne se chevauchent pas.

Si les images ne s'affichent pas correctement, ce produit est peut-être endommagé. Contactez votre concessionnaire Sony ou le centre Sony de service local autorisé.

7 Sélectionnez [Lancer].

• Si vous seLECTIONnez [Lncer+trd], l'ecran en mode enregistrement s'affiche. Lorsque vous activez ce produit la prochaine fois [Régl Auto Objectif 3D] l'ecran s'affichera.

8 Réglez l'objectif 3D.

Pointez l'appareil vers un sujet afin de l'afficher à l'écran.

• Visionnez un sujet dont l'échelle de l'indicateur dépasse la marque, puis selectionnez OK.

• Ne changez pas le sujet jusqu'à la fin de l'ajustement.

Remarques

• Si ce produit ne peut pas effectuer [Régl Auto Objectif 3D], Sélectionnez [Relancer].

Type de sujets qui devraient etree affiches sur Iecran pour [Regl Auto Objectif 3D]

L'échelle indiquée varie selon l'objet affiché à l'écran.

Sujets qui indiquent une échelle plus élevé:

• Sujets distants dans des lieux lumineux, par exemple en extérieur
  Sujets à une distance supérieure à 20 m (65 pi) de ce produit
• Sujets avec des formes et des couleurs variees

Regarder les films enregistrés sur un téléviseur

Pour regarder des films enregistrres sur un téléviseur, enregistrez les films après avoir selectionné le réglage approprié [Selectionner 60i/50i] pour le système de télévision couleur du pays/région où vous utilisez ce produit.

Les pays ou les régions où vous avez besoin de régler [Sélectionner 60i/50i] à [60i (NTSC)]

Bahamas, Bolivie, Canada, Amérique centrale, Chili, Colombia, Equateur, Guyane, Jamaica, Japon, Corée, Mexique, Perou, Surinam, Taiwan, Philippines, Etats-Unis, Venezuela, etc.

Étape 4 : Insérez une carte mémoire

Les pays ou les régions où vous avez besoin de régler [Sélectionner 60i/50i] à [50i (PAL)]

Argentine, Australie, Autrique, Belgique,
Bulgarie, Brésil, Chine, République tchéque,
Danemark, Finlande, France, Allemagne, Guyane, Holland, Hong Kong, Hongrie,
Iran, Iraq, Italie, Koweit, Malaisie, Monaco, Nouvelle-Zelande, Norvege, Paraguay,
Pologne, Portugal, Russia, Singapur,
République slovaque, Espagne, Suède,
Suisse, Thailande, Ukraine, Royaume-Uni, Uruguay, etc.

Types de cartes mémoires pouvant être utilisées avec ce produit

- « Memory Stick PRO Duo » (Mark2) - « Memory Stick PRO-HG Duo »	Décrites dans le liévenant manuel, « Memory Stick PRO Duo »
- « MénièreStickXC-HG Duo »	préSENT manuel, « Memory Stick XC-HG Duo »
-Carte mémoire SD-Carte mémoire SDHC-Carte mémoire SDXC	Décrites dans le liévenant manuel, carte SD Vitesse SD de classe 4 ou plus rapide nécessaire.

• Il est impossible de garantir le fonctionnement avec toutes les cartes mémoire.
• Il a eté vérifié que le « Memory Stick PRO Duo » a llant jusqu'à 32 Go, le « Memory Stick XC-HG Duo » allant jusqu'à 64 Go et les cartes SD allant jusqu'à 64 Go fonctionnent avec ce produit.

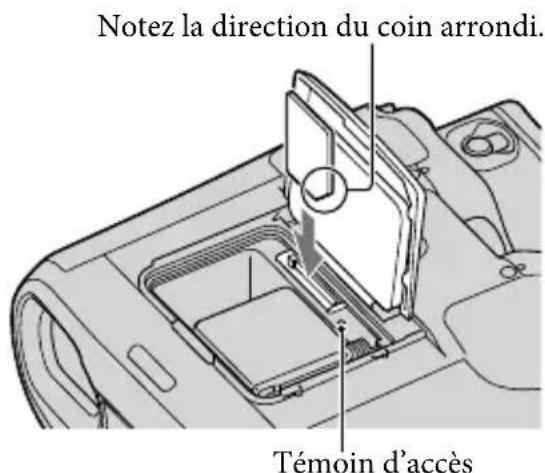

Ouvrez le cache du bloc-piles/de la carte mémoire (p. 15), puis insérez la carte mémoire avec le bout arrondi dans la direction illustrée jusqu'à ce que vous entendiez un clic.

Fermez le cache du bloc-piles/de la carte mémoire après l'installation de la carte mémoire.
- Si l'écran [Preparation du fichier de la base de données d'images. Veuillez patienter.] s'affiche, attendez qu'il disparaisse.

Remarques

• Si [Éché c de la création d'un nouveau fjichier dans la base de données d'images. L'espace libre est peut-être insuffisant.] s'affiche, formatez la carte mémoire.
  Assurez-vous d'insérer la carte mémoire dans le bon sens. En forçant la carte mémoire dans le mauvais sens, vous risquez d'endommager la carte mémoire, la fente pour carte mémoire et/ou les données d'images.
• N'éjectez pas la carte mémoire lorsque le témoin d'accès est allumé. Dans le cas contraire, les films et/ou les photos pourraient ne pas être enregistrés correctement sur la carte mémoire.

Pour éjecter la carte mémoire

Ouvrez le cache du bloc-piles/de la carte mémoire et appuyez une fois sur la carte mémoire.

Remarques

• Les films enregistrés sur les cartes mémoire « Memory Stick XC-HG Duo » et SDXC ne peuvent pas être importés ou lus sur les ordinateurs ou apparèils AV nePNANT pas en charge le système de fichiers exFAT*, en branchant ce produit aux dispositifs avec un cable USB. Confirmez à l'avance que l'équipment connecté prend en charge le système exFAT. Si vous connectez un apparéil qui ne prend pas en charge le système exFAT et que l'écran de formatage s'affiche, n'executez pas le formatage. Toutes les données enregistrées seront perdues.

• Le système exFAT est un système de fichiers utilisé pour les cartes mémoire « Memory Stick XC-HG Duo » et SDXC.

Jumelles/Enregistrement/Lecture

Utilisation de ce produit comme des jumelles

1 Appuyez sur le touche POWER.

Ce produit est allumé.

Un écran de réglages peut s'afficher selon le statut de ce produit lorsqu'il est activé. Utilisez ce produit après avoir terminé les réglages nécessaires.

2 Assurez-vous que le dioptre, la largeur et la position verticale relative du viseur de droite et de gauche vous conviennent (p. 16).
3 Maintenez ce produit avec les deux mains et dirigez-le vers l'objet.

Vous pouvez agrandir des images à l'aide de la manette de zoom motorisé.

• Ce produit regle la mise au point automatique avec la fonction de mise au point automatique (réglage par défaut).

Remarques

Veillez a garder le doigt appuyé sur la manette de zoom motorisé. Si vous retirez le doigt de la manette de zoom motorisé, le son de fonctionnement de cette dernière risque d'être également enregistré.

Conseils

• [SteadyShot] est réglé sur [Actifé] dans le réglage par défaut.

A propos de zoom

Le réglage par défaut pour l'agrandissement de la jumelle est indiqué ci-dessous.

$$ \begin{array}{l} D E V - 3 0: 0, 8 \times \dot {a} 1 5 \times (\text {a p p r o x .}) \ \mathrm {D E V} - 5 0 / 5 0 \mathrm {V}: 0, 8 \times \mathrm {a} 2 5 \times (\text {a p p r o x .}) \ \end{array} $$

L'agrandissement de la jumelle est disponible si les conditions suivantes sont réunies.

• Le mode d'enregistrement en 2D est activé.
• [SteadyShot] est régle sur un autre paramètre que [Acté] et [Zoomérique] est régle sur [Acté].

Conseils

L'agrandissement des jumelles indique la grosseur du sujeet avec les jumelles par rapport à sa grosseur à l'oeil nu.

Pour régler manuellement la mise au point

① Sélectionnez (MEMENU) →

[Caméra/Micro] [Réglages manuels] [Mise au point] à l'aide du sélecteur multiple.

Enregistrement

② Sélectionnez [Manuel], puis sélectionnez (sujet proche) / (sujet éloigné) plusieurs fois pour régler la mise au point.

Conseils

• Pour régler la mise au point automatiquement, Sélectionnez [Auto].

Pour changer l'affichage du viseur entre 2D et 3D

Appuyez sur FINDER 2D/3D pour changer l'affichage du viseur entre 2D et 3D.
Par défaut, les images du viseur s'affichent en 3D.

Remarques

• Les images enregistrées ne changent pas, même si vous appuyez sur FINDER 2D/3D.

Pour utiliser ce produit dans des endroits sombres (Hyper gain)

Il est possible d'afficher clairement un sujet, même dans les endroits sombres en augmentant le gain.

Selectionnez (MENU) [Caméra/Micro] [Réglages manuels] [Hyper gain] [Actéve].

Remarques

• La qualité de l'image est réduite en raison du bruit, lors de l'utilisation de [Hyper gain]. De plus, les couleurs de l'image s'éclaircissant.

Conseils

• Il est recommandé de régler la mise au point manuellement.
• Lorsque vous éteignez ce produit, [Hyper gain] est également régle sur [Désacté].

Dans le paramètre par défaut, les images dans le viseur sont affichées en 3D (p. 22), mais les films sont enregistrés en 2D.

1 Lorsque l'appareil est sous tension, appuyez sur le touche MODE pourCHOISIR le mode d'enregistrement.

(Film): Pendant l'enregistrement d'un film
Photo):Pendant I'enregistrement d'une photo

2 Mode d'enregistrement de films: Appuyez sur START/STOP pour démarrer l'enregistrement.

Pour arreter l'enregistrement, appuyez de nouveau sur START/STOP. Mode de prise de photos: Appuyez légèrement sur la touche PHOTO pour faire la mise au point, puis enforcez-la complètement.

Remarques

• Les conditions suivantes seront indiquées si des données sont toujours en cours d'écriture sur la carte mémoire après que l'enregistrement soit terminé. Durant ce temps, évitez de soumettre ce produit à des chocs ou à des vibrations, et ne retirez pas la pile ou l'adaptateur CA.
  -Le témoin d'acces (p.19)s'allume ou clignote L'icone du support dans le coin supérieur croit de l'écran clignote
• Vous ne pouvez pas prendre de photos lorsque [Sélect. mode 2D/3D] est régle sur [3D]. Sélectionnez (MENU) → [Qualité image/Taille] → [Sélect. mode 2D/3D] → [2D].
• Vous ne pouvez pas prendre de photos en 3D.

Pour changer le mode d'enregistrement de 2D et 3D

Vous pouvez selectionner un mode d'enregistrement de 2D ou 3D.

Pour changer 2D et 3D, selectionnez (MENU) [Qualite image/Taille] [Select. mode 2D/3D].

Distance recommangée avec le sujet et niveau de zoom

La distance à laquelle vous pouvez obtenir de bons films 3D varie selon le niveau de zoom.

Distance d'enregistrement recommandee (approx.)	Zoom
2 m à (9 m) [6 pi à (30 pi)]	W T
6 m à (16 m) [20 pi à (51 pi)]	W T
24 m à (30 m) [78 pi à (100 pi)]	W T

• Si un sujet est situé plus loin que la distance d'enregistrement recommendée, la profondeur 3D sera réduite.

Remarques

• Il n'est pas judicieux d'enregistrer un sujeit situé plus pres que la distance d'enregistrement recommandée en 3D, le film ne sera pas/agréable à regarder. Enregistrrez le sujeit en 2D.
• Lorsque vous enregistrez des films en 3D, l'agrandissement de la jumelle peut etre regle a environ 6× .Si vous souhaitez visionner ou enregistrer un sujet avec un agrandissement plus important,reglez [Select. mode 2D/3D] sur [2D].

Utilisation directe des menus

En enregistrant un menu préféREDans la partie gauche de l'écran du viseur, vous pouvez utiliser le menu attribué directement ([Mon bouton], p. 30).

Les paramètres par défaut sont [Hyper gain], [Sélect. mode 2D/3D] et [Luminosite viseur].

Lecture sur ce produit

Contrôle des réglages d'image manuellement avec le cadran MANUAL

Il est pratique d'attribuer une option de menu au cadran MANUAL (p. 41).

En appuyant sur le touche MANUAL, vous pouvez utiliser le menu attribué. En outre, en Maintenant le touche MANUAL appuyé pendant quelques secondes, vous pouvez attribuer un élément de menu souhaïte.

Acquisition d'informations de localisation à l'aide du GPS (DEV-50V)

Réglez [Réglage du GPS] sur [Activé] (p. 31).

s'affiche sur l'écran et ce produit commence à accuperir les informations de localisation. Les informations sur l'emplacement acquises sont enregistrées sur les films et les photos.

Vous pouvez dire les images enregistrées avec ce produit.

Conseils

• Si vous voulez dire les images en 3D, reglez [Sélect. mode 2D/3D] à [3D].

1 Lorsque I'appareil est sous tension, appuyez sur Afficher Images).

L'écran Index dévenements s'affiche après quelques secondes.

2 Sélectionnez une image que vous souhaitez afficher à l'aide du sélecteur multiple, puis appuyez au centre du sélecteur.

image precedente / image suivante
évenement precedent /évenement suivant

• Ce produit organise les images dans un groupe qui s'appelle un événement, base sur la date et l'heure et les informations sur la fréquence à laquelle vous enregistrez les images.

Opérations disponibles sur l'écran de lecture

/ /	Pause/Faire jouer
	Arrêt
/ /	Image précédente/suivante
/ /	Retour rapide/AvanceRAPIDE
	Lire le diaporama
	Volume
	Effacer
	Contexte

• Certains touches peuvent ne pas s'afficher en raison de l'image de lecture.

Remarques

• Il peut s'avérer impossible pour vous de dire lire normalement des images enregistrées sur ce produit avec d'autres apparêls. Il peut aussi s'avérer impossible pour vous de dire des images enregistrées sur d'autres apparêls avec ce produit.

Conseils

• Sélectionnez / mode pause pour dire les films au ralenti.
• Pendant que vous continue à appuyer sur Enter après avoir sélectionné / pendant la lecture, les films sont lus à une vitesse d'environ 5 fois → environ 10 fois → environ 30 fois → environ 60 fois la normale.

Enregistrement de films et de photos avec un ordinateur

Lecture des images sur un ordinateur

Le logiciel « PlayMemories Home » vous permet d'importer des videos et des images fixes sur votre ordinateur pour les utiliser comme vous le souhaitez.

Ce que vous pouze faire avec le logiciel « PlayMemories Home » (Windows)

« PlayMemories Home » peut être télécharge depuis l'adresse suivante : www.sony.net/pm

Remarques

• Il est nécessaire de dispose r'une connexion à Internet pour installer « PlayMemories Home »
• Il est nécessaire de-disposer d'une connexion à Internet pour utiliser les services en ligne. Les services peuvent ne pas etre disponibles dans certains pays et certaines regions.

Logiciel pour Mac

Le logiciel « PlayMemories Home » n'est pas pris en charge par les ordinateurs Mac. Pour importer et dire des images provenant de ce produit vers votre Mac, utilisez un logiciel approprié à votre Mac. Pour plus de détails, visitez l'adresse suivante: http://www.sony.co.jp/imsoft/Mac/

Préparation d'un ordinateur (Windows)

Installation du logiciel « PlayMemories Home » sur votre ordinateur

1 Accedez au site de téléchargement suivant à l'aide d'un navigateur Internet, puis cliquez sur [Installation] → [Exécuter].

www.sony.net/pm

2 Procedez à l'installation en suivant les instructions affichées à l'écran.

• Lorsque les instructions vous demandant de raccorder ce produit à un ordinateur s'affichent, raccordez ce produit à votre ordinateur à l'aide du cable micro USB (fourni).

Lorsque I installation est terminée, « Play Memories Home » démarre.

Remarques sur l'installation

• Si le logiciel « PlayMemories Home » est déjà installé sur votre ordinateur, connectez ce produit à votre ordinateur. Les fonctions pouvant être utilisées avec ce produit seront alors disponibles.

• Si le logiciel « PMB (Picture Motion Browser) » est installé sur votre ordinateur, il sera replacé par le logiciel « PlayMemories Home ». Dans ce cas, vous ne pourrez plus utiliser certaines fonctions qui étaient disponibles dans « PMB » avec ce logiciel « PlayMemories Home »

Consulter le « Guide d'assistance de PlayMemories Home »

Double-cliquez l'icone de raccourci « Guide d'assistance de PlayMemories Home » sur I'écran de l'ordinateur.

• Si vous utilise Windows 8, Sélectionnez [Guide d'assistance de PlayMemories Home] dans le menu d'aide de « PlayMemories Home »
  Si Iicone ne s'affiche pas sur Iecran de l'ordinateur, cliquez sur [Demarrer] [Tous les programmes] [PlayMemories Home] I'lement desired.
  Pour plus de détails sur « PlayMemories Home», Sélectionnez (« Guide d'assistance de PlayMemories Home ») sur le logiciel ou consultez la page d'aide de PlayMemories Home (http://www.sony.co.jp/pmh-se/).

Personnalisation de ce product

Utilisation des menus

Ce produit comporte diverses options de menu sous chacune des 6 catégories de menu.

1 Sélectionnez MENU).

2 Sélectionnez une catégorie.

3 Sélectionnez l'élément de menu désiré.

Pour trouverrapidementunélement de menu

Les menus [Caméra/Micro] et [Configuration] ont des sous-catégories. Sélectionnez l'icone de sous-catégorie pour que l'écran affiche la liste des menus de la sous-catégorie sélectionnée.

Icones de sous-catégorie

Lorsqu'il est impossible de seLECTIONner un élément de menu

Les options de menu ou les réglages en grisé ne sont pas disponibles.

Lorsque vous sélectionnez un élément de menu grise, ce produit affiche la raison de son indisponibilité ou une instruction indiquant dans quelles conditions il est possible de l'utiliser.

Remarques

• Sélectionnez × pour terminer le réglage du menu ou pour revenir à l'écran de menu précédent.

Listes des menus

Les options du menu disponibles different entre le mode film et le mode photo ( )

Mode prise de vue

Film	Enregistre les films.
Photo	Prend des photos.

Caméra/Micro

Réglages manuels
Balance blancs	Permet de régler la balance des couleurs en fonction de l'environnement d'enregistrement.
Exposition	Règle la luminosité des films et des photos.
Mise au point	Effectue la mise au point manuellement.
IRIS	Ajuste l'iris.
Vitesse d'obturator	Ajuste la vitesse d'obturation.
Régl. exposition auto	Ajuste l'exposition sur la base des résultats de mesure automatique de l'exposition.
Réglage bal. blancs	Ajuste le niveau d'équilibre du blanc manuellement.
Low Lux	Enregistre les images aux couleurs vives dans la pénomme.
Hyper gain	Enregistre des images claires dans des conditions sombres en augmentant le gain.
Réglages camera
Régl Auto Objectif 3D	Corrige automatiquement la position verticalie des films à droite et à gauche pour enregistrer des films 3D qui peuvent être visualisées comfortably, sans flou.
Sélection de scène	Sélectionne un réglage d'enregistrement selon le type de scène, comme une prise de vue de nuit ou de plage.
Minuterie	Règle le retardateur lorsque ce produit est en mode photo d'enregistrement.
Télé macro	Prend en photo un objet sur lequel a été faite la mise au point avec un arrêt-Plan flou.
SteadyShot	Règle la fonction SteadyShot pendant le tournage des films.
SteadyShot	Règle la fonction SteadyShot pendant la prise de photos.
Zoom numérique	Définit le zoom numérique.
Contre-jour automat.	Règle automatiquement l'exposition pour les sujets en contre-jour.
Réglage de la molette	Assigne une fonction à la molette cadran MANUAL.
Visage
Détection de visage	Règle automatiquement la qualité de l'image des visages.
Microphone
Voix plus proche	DéTECTe les visages humains et enregistré la voix clairément.
Réd. bruit vent auto	Reconnait les conditions d'enregistrement et réduit le bruit du vent.
Niv. référence micro	Règle le niveau de ↔reference du microphone.

Assistant prise d. vue

Mon bouton	Attribue des fonctions à Mon bouton.
Quadrillage	Affiche un cadre servant de guide, afin de s'assurer que le sujeit est horizontal ou vertical.
Réglage d'affichage	Règle la durée d'affichage sur le viseur des icônes ou des témoins.

Qualité image/Taille

Mode d'ENR	Règle le mode d'enregistrement des films. Pour les sujets rapide, il est recommendé d'utiliser une qualité d'image élevé.
Img. par seconde	Règle la cadence de prise de vue pour l'enregistrement des films.
Sélect. mode 2D/3D	Change le type d'enregistrement de film entre 2D et 3D.
x.v.Color	Capture une gamme de couleurs plus étendue.
Taille d'image	Règle la taille des photos.

Fonction lecture

Fait la lecture des films ou des photos.

Editor/Copier

Effacer	Supprime des films ou des photos.
Protégger	Protège les films et les photos afin d'éviter de les supprimer.
Copier	Copie des films ou des photos aux dispositifs multimédia externes.
Copie Directe	Copie tous les films et photos qui n'ont pas encore été sauvégardés sur un dispositif multimédia externe.

Configuration

Réglages support
Informations support	Affiche les informations de la carte mémoire, comme l'espace disponible.
Formatage	Supprime toutes les données sur la carte mémoire.
Rép.f.base.don.img	Répare le fichier de la base de données des images sur une carte mémoire.
Numérot. Fichiers	Règle le mode d'attribution des numérios de fichier.
Réglages lecture
Code données	Affiche les données d'enregistrement détaillées pendant la lecture.
Réglage du volume	Ajusté le volume sonore de la lecture et le volume de sortie audio au casque de contrôle lors de l'enregistrement.

Connexion

Type de téléviseur	Définit l'aspect proportion qui convient au téléviseur branché.
Réglage 3D HDMI	Sélectionnez le format de sortie des images de droite et de gauche lors du raccordement de ce produit à un téléviseur 3D avec le cable HDMI (fourni).
Résolution HDMI	Sélectionnez la résolution de l'image de sortie lorsque vous branchez ce produit à un téléviseur à l'aide du cable HDMI (fourni).
CTRL POUR HDMI	Règle si la télécommande du téléviseur peut être utilisé ou non lorsque ce produit est raccordé à un téléviseur synchronisé compatible « BRAVIA » avec le cable HDMI (fourni).
Connexion USB	Connecte ce produit à un dispositif externe via USB.
Réglage USB LUN	Paramètre ce produit pour améliorer la compatibilité d'une connexion USB en restreignant certaines fonctions USB.

Réglages généraux

Luminosité viseur	Ajuste la luminosité du viseur.
Ajustement du viseur	Ajuste la position verticale relative du viseur de croite et de gauche.
Information GPS*	Affiche les informations de l'emplacement.
Réglage du GPS*	Définit le GPS.
Voyant de tournée	Configure si le tímein d'enregistrement doit être allumé ou non.
Bip	Détermine si le timbre sonore de fonctionnement du produit est activé ou non.
Language Setting	Règle la langue d'affichage.
Sélectionner 60i/50i	Permute 1080/60i (NTSC-système) et 1080/50i (PAL-système).
Informations batterie	Affiche les informations sur la pile.
Économie d'énergie	Règle la mise hors tension automatique.
Initialiser	Initialise tous les paramètres aux réglages par défaut.

Réglages horloge

Régl. date & heures	Règle le [Format date & heures], [Heure d'été], ou [Date et heures].
Réglage zone	Règle un décalage hora sans arrêtier l'horloge.
AJU auto horloge*	Compense l'houre automatiquement par l'obtention des informations sur la localisation à partir du système GPS.
AJU auto zone*	Compense automatiquement la différence d'houre par l'obtention des informations sur la localisation à partir du système GPS.

• DEV-50V

Informations complémentaires

Dépannage

En cas de problème lors de l'utilisation de ce produit, executez les étapes suivantes.

1 Vérifiez la liste sur cette page et inspectez ce produit.
② Débranche la source d'alimentation, rebranche-la après environ 1 minute et mettez ce produit en marche.

3 Sélectionnez (MENU) → [Configuration] → [Réglages généraux] → [Initialiser]. Lorsque vous selectionnez [Initialiser], tous les réglages sont réinitialisés, y compris ceux de l'horloge.

4 Contactez vous détaillant Sony ou un atelier de service autorisé Sony si le problème persiste.

• Consultez le « Guide d'utilisation des jumelles à enregistrement numérique » (p. 13) pour obtenir plus de détails sur les symptômes de ce produit et le « Guide d'assistance de PlayMemories Home » (p. 27) pour la connexion de ce produit à un ordinateur.

Le produit ne s'allume pas.

• Insérez un bloc-piles charge dans ce produit (p. 15).

Ce produit ne fonctionne pas, même lorsqu'il est mis sous tension.

• Débranchez l'adaptateur CA de la prise murale ou retirez le bloc-piles pendant environ 1 minute, puis replacez-le.

Ce produit s'échauffe.

• Ce produit peut s'échauffer pendant le fonctionnement. Il ne s'agit pas d'une défaillance technique.

Codes d'autodiagnostic et tímoins d'avertissement

Si des témoins s'affichent sur le viseur, vérifie ce qui suit.

Si le problème persiste après quelques tentatives de résolution, communiquez avec votre détaillant Sony ou un atelier de service autorisé par Sony. Dans ce cas, lorsque vous les contactez, donnez-leur tous les chiffres du code d'erreur commençant par C ou E.

C:04：□□

Le bloc-piles n'est pas un bloc-piles « InfoLITHIUM » (série V). Utilisez un bloc-piles « InfoLITHIUM » (série V) (p. 15).
- Branchez la fiche CC de l'adaptateur CA à ce produit en toute sécurité (p. 15).

C:06：□□

• La température du bloc-piles est élevé. Changez le bloc-piles ou placez-le dans un endroit frais.

C:13：□□/C:32：□□

• Debranchez la source d'alimentation. Rebranchez l'alimentation et faites fonctionner ce produit de nouveau.

E:□□：□□

Suivez la procEDURE de la partie ② de la section « Dépannage »

A

• La température du bloc-piles est élevé. Changez le bloc-piles ou placez-le dans un endroit frais.

Précautions

Utilisation et entretien

• N'utilisez pas et ne rangez pas ce produit et ses accessoires dans les endroits suivants:
  -Dans des endroits extrément chauds, froids ou humides. Ne les exposez jamais a des températures supérieures à 60^ (140 ^ F ), comme en plein soleil, à proximate de calorifères ou dans un vehicule stationné au soleil. Ils pourraient ne pas fonctionner correctement ou se déformer.
  -Àproximé defortschamps magnétiques ou de vibrations mécaniques.Ce produit peut呈現urundysfonctionnement.
  -Àproximé d'ondes radio ou de radiations fortes.Ce produit pourrait ne pas enregistrer correctement.
  -Àproximé de récepteurs AM et déquipements video.Du bruit pourrait être audible.
  -À la plage ou dans les endroits poussièreux. Si du sable ou de la poussière penètre dans ce produit, celui-ci risque de ne pas fonctionner correctement. Parfois, ce mauvais fonctionnement ne peut être réparé.
• Utilisez les accessoires recommendés dans ce mode d'emploi pour le fonctionnement sur courant alternatively (CA) ou continu (CC).
• Evitez que ce produit ne soit mouillé, par exemple sous la pluie ou dans l'eau de mer. Si ce produit se mouille, il peut mal fonctionner. Parfois, ce mauvais fonctionnement ne peut être réparé.
• Si un objet solide ou du liquide penètre dans le boîtier, débranchez ce produit et faites-le vérifier par un Sony concessionnaire avant de l'utiliser de nouveau.
• Évitez toute manipulation brusque de l'appareil, tout démontage, toute modification ou tout impact (avec un marteau, le sol, les pieds, etc.). Prenez particulièrement soin de l'objectif.
• Gardez ce produit eteint lorsque vous ne l'utilise pas.

• N'enveloppez pas ce produit avec un tissu, par exemple, et leMETRE en marche. Cela pourrait entrainer une surchauffe interne de I'appareil.

• Lorsque vous débranchez le cable d'alimentation, tirez sur la fiche et non sur le cordon (fil).

• N'abimez pas le cable d'alimentation en déposant un objet lourd dessus, par exemple.
• N'utilisez jamais de bloc-piles déformé ou endommagé.
  Veillez a ce que les contacts métalliques demeurent toujours propres.

• En cas de fuite de l'électrolyte d'une pile:

• communiquez avec un atelier de service autorisé par Sony;

• nettoyez la partie de la peau qui est entrée en contact avec le liquide;
• en cas de contact avec les yeux, rincez-les à grande eau et consultez un médecin.

Si vous n'utilise pas ce produit pendant une longue période de temps

• Pour conserver ce produit dans un état optimal pendant une longue période de temps, mettez-le sous tension et faites-le fonctionner en enregistrant ou en visualisant des images au moins une fois par mois.
• Déchargez entièrement le bloc-piles avant de le ranger.

À propos de la manipulation du boîtier

• Lorsque le boitier du produit est sale, nettoyez-le avec un chiffon doux légerement imbibé d'eau, puis essuyez-le avec un chiffon doux et sec.

• Pour ne pas endommager le boîtier, évitez :

• D'utiliser les solvants tels que les diluants, l'essence, l'alcool, les chiffons impregnés de produits chimiques, les repulsifs, les insecticides et les écrans solaires

• Manipulation de ce produit avec les substances mentionnées ci-dessus sur les mains
• DeMETtre en contact le boitier avec des objets en caoutchouc ou en vinyle pendant une longue période

À propos de l'entretien et du rangement de l'objectif

• Essuyez la surface de l'objet avec un chiffon doux dans les cas suivants:

• lorsque la surface de l'objet lié sente des traces de doigts;

• lorsque vous utilisez le caméscope dans des lieux chauds ou humides;

• lorsque l'objet est exposé à l'air salin, comme à la plage.

• Rangez l'objet dans un lieu bien aéré, à l'abri de la poussière et de la saleté.

• Pour éviter la formation de moisissures, nettoyez régulièrement l'objet comme indiqué ci-dessus.

Enregistrement de toutes les données d'image

• Pour éviter la perte de vos données d'image, enregistrez régulièrement toutes vos images sur un support amovible.

Remarques sur le bloc-piles et l'adaptateur CA

Assurez-vous de-retirer le bloc-piles ou l'adaptateur CA après avoir eteint ce produit.
- Debranchez l'adaptateur CA du produit en retenant tant le produit que la fiche CC.

Remarque sur la température des jumelles et du bloc-piles

• Lorsque la température de ce produit ou du bloc-piles devient très élevé ou très BASSE, vous ne pourrez peut-être pas effectuer d'enregistrement ou de lecture sur ce produit en raison des ses fonctions de protection qui sont activées dans de telles situations. Dans ce cas, un indicateur s'affiche sur l'écran.

Lorsque ce produit est branché à un ordinateur ou à des accessoires

• Ne tentez pas de formater la carte mémoire de ce produit à l'aide d'un ordinateur. Si vous le faites, ce produit pourrait ne pas fonctionner correctement.

• Lors du branchement de ce produit à un autre apparéil à l'aide de câbles de communication, veillez à insérer la prise du connecteur dans le bon sens. Pousser la prise en la forçant dans la borne endommagera la borne et leur résultat en un mauvais fonctionnement de ce produit.

Notes sur les accessoires en option

• Nous recommendons l'utilisation d'accessoires Sony authentiques.
• Les accessoires authentiques Sony peuvent ne pas'être disponibles dans votre pays ou votre région.

Pour assurer un bon fonctionnement de la carte mémoire

Il est recommandé de formater la carte mémoire avec ce produit avant la première utilisation. Le formatage de la carte mémoire effacera toutes les données qui y sont stockées et celles-ci seront irrécupérables. Enregistrez vos données importantes sur votre ordinateur etc.

À propos de la charge de la pile rechargeable pré-installée

Ce produit est équipé d'une pile rechargeable pré-installée permettant de conserver en mémoire la date, l'heure et d'autres réglages, même lorsque ce produit est étant. La pile rechargeable pré-installée est toujours chargeée lorsque ce produit est connecté à une prise murale à l'aide de l'adaptateur CA ou lorsque le bloc-piles est attaché. La pile rechargeable se décharger a complètement après environ 3 mois si vous n'utilise pas du tout ce produit. Utilisez ce produit après avoir chargeé la pile rechargeable pré-installée. Toutefois, même si la pile rechargeable pré-installée n'est pas chargeée, le fonctionnement de ce produit ne sera pas affecté tant que vous n'enregistrez pas la date.

Procedures

Branchez ce produit à une prise murale à l'aide de l'adaptateur CA fourni, et laissez ce produit étant pendant plus de 24 heures.

Specifications

Système

Format du signal :

HD TV

Couleur NTSC, normes EIA*1

Couleur PAL, normes CCIR*2

Format d'enregistrement de film :

Fabrique sous licence de Dolby Laboratories.

Format de fichier photo

Compatible DCF Ver.2.0

Compatible Exif Ver.2.3

Compatible MPF Baseline

Support d'enregistrement (film et photo)

« Memory Stick PRO Duo »

« Memory Stick XC-HG Duo »

Carte SD (classe 4 ou plus rapide)

Viseur : Viseur électronique× 2 : couleur

Image:1,3 cm (type 0,5)

Nombre total de pixels: 2359296 (1024×

3 [RGB] × 768

Point oculaire: 13,9mm (9/16 po)

Champ visuel reel³:

DEV-30:

44,7 ^ - 3,6^ (film en 2D)*1*6

44,7° - 2,4° (film en 2D)47

DEV-50/50V：

44,7 ^ - 3,0^ (film en 2D)*1*6

44,7^ - 1,4^ (film en 2D)*4*7

Champ visuel apparent*3:36,9 ^ (16:9),29,2 (4:3)

Champ visuel à 1000 m ^*3 :

DEV-30:

828 m - 62 m (2484 pi à 187 pi) (film en 2D)*4*6

828 m - 42 m (2 484 pi à 125 pi) (film en 2D)*4**7

DEV-50/50V：

828 m - 52 m (2484 pi à 156 pi) (film en 2D)*4**6

828m - 25m (2484 pi a 75 pi) (film en 2D)^47

Réglez la distance interpulillaire :

55 mm - 75 mm (2 1/4 po à 3 po)

Réglage du dioptre: -3,5 à +3,5

Dispositif d'image :

4,6mm (type 1/3,91 type) capteur CMOS × 2

Pixels d'enregistrement (photo) :

Max. 20400000 pixels*5 (6016 × 3384)

(16:9)

Brut : Environ 5 430 000 pixels

Objectif: Objectif G

Lorsque convertis à uneamera de 35mm

DEV-30:

f = 49,8mm - 661,6mm (2 po à 26 1/8 po)

(film en 2D)*4*6

f = 49,8mm - 992,3mm (2 po à 39 1/8 po)

(film en 2D)*4*7

f = 33,4mm - 402,0mm (1 3 / 8 po a

11 lx (lux) (dans le réglage par défaut, vitesse d'obturation 1/60 seconde*, 1/50 seconde*2)

Distance facale minimale :

Film 2D:1 cm (13/32 po) (grand angle)/

80cm (31 1/2 po) (teleobjectif)

Film 3D:2 m (6 pi) (grand angle)/

24m (78 pi) (teléobjectif)

Photo: 1cm (13/32 po) (grand angle)/80 cm (31 1/2 po) (teleobjectif)/38 cm (15 po) (tele macro)

^1 [Sélectionner 60i/50i] est régla à [60i (NTSC)].
^2 [Sélectionner 60i/50i] est régla [50i (PAL)].
3 Angle de vue diagonal.
^4 [StadyShot] est régèle à [Standard] ou à [Désactif].
5 La matrice de pixels unique ClearVid de Sony et le système de traitement d'image (BIONZ) permettent d'obtenir une résolution d'image fixe qui équivaut aux tailles décrites.
6 [Zoom numérique] est régé à [Désactivé].
*7 [Zoom numérique] est régla à [Activé].

Connecteurs entree/sortie

Prise HDMI : Connecteur micro HDMI

Prise casque d'ecoute: Miniprise stéreo (Φ 3,5 mm)

Prise d'entrée MIC : Miniprise stéreo (Φ 3,5mm)

Multi/micro connecteur USB*

• Preend en charge les apparèils compatibles micro USB.

Général

Alimentation requise: 6,8 V CC (bloc-piles) 8,4 V CC (Adaptataur CA)

Consommation d'énergie moyenne: Surveillance*: 2D:3,7 W, 3D:4,0 W Enregistrement: 2D:4,1 W, 3D:5,0

• Dans ce manuel, « surveillance » signifie que l'utilisateur regarde ou visionne un sujet sans l'enregistrer.

Température de fonctionnement: 0^ à 40^ (32°F à 104°F)

Temperature de stockage: -20^ a +60^ (-4^) a +140^)

Dimensions (approx.): 148,5mm× 72,5mm× 157,5mm (57 / 8po× 27 / 8po× 61 / 4po) (l / h / p) parties saillantes comprises

166mm× 78,5mm× 202mm (6 5 / 8 po ×

31 / 8~po× 8po) (l / h / p) (DEV-50/50V) parties saillantes comprises dont le grand oeilleton de visueur fourni avec l'appareil

Masse (approx.):

765g (1 lb 10 oz) unité principale seulement
DEV-30:

860g (1 lb 14 oz) bloc-piles rechargeable (NP-FV70) et « Memory Stick PRO Duo « compris DEV-50/50V :

890 g (1 lb 15 oz) bloc-piles rechargeable (NP-FV70), « Memory Stick PRO Duo » et grand oeilleton de viseur compris

Adaptateur CA AC-L200C/AC-L200D

Alimentation requise: 100V à 240 V CA, 50Hz / 60Hz

Consommation de courant: 0,35 A - 0,18 A

Consommation d'energie: 18 W

Tension de sortie: 8,4 V CC*

Température de fonctionnement: 0^ à 40^ (32°F à 104°F)

Temperature de stockage: -20^ à +60 °C (-4 °F à +140 °F)

Dimensions (approx.): 48mm× 29mm× 81~mm (115 / 16po× 13 / 16po× 31 / 4po) (l / h / p) les parties saillantes non comprises

Masse (approx.): 150g (5,3 oz) excluant le cable d'alimentation

• Voir l'étiquette sur l'adaptateur CA pour d'autres specifications.

Tension de sortie maximale: 8,4 V CC

Tension de sortie: 6,8 V CC

Tension de charge maximale: 8,4 V CC

Courant de charge maximal: 3,0 A

Capacité

Typique: 14,0 Wh (2 060 mAh)

La conception et les caractéristiques techniques de ce produit et des accessoires sont modifiables sans préavis.

Durée de charge

Durée approximative (en minutes) nécessaire à la recharge complète d'un bloc-piles à plat.

Bloc-piles Durée de charge

• Les durées de charge indiquées dans le tableau ci-dessus ont été mesurées lors de la recharge de ce produit à une température de 25^ ( 77^ ). Il est recommendé de charger le bloc-piles à une température située entre 10^ et 30^ ( 50^ à 86^ ).

Temps de fonctionnement avec le bloc-piles fourni (NP-FV70)

Durée approximative lorsque vous enregistrez en mode 2D avec un bloc-piles entièrement charge.

	(unit: minute)
Durée d'enregistrementcontinu	185
Durée d'enregistrementtypique	95
Durée de surveillancecontinue	210
Durée de lecture 315

• Chaque durée de fonctionnement en mode 2D est mesurée avec [Mode d'ENR] régèle à [Standard HQ].
• La durée d'enregistrement typique indique la durée lorsque vous arrêtez puis recommenciez l'enregistrement, que vous changez de MODE témoin et que vous utilisez le zoom.
• Les durées ont été mesurées en utilisant ce produit à 25^ ( 77^ ). 10^ à 30^ ( 50^ à 86^ ) constitue la plage de température recommendée.
• Les durées d'enregistrement, de surveillance et de lecture seront plus courtes selon les conditions dans lesquelles vous utilisez ce produit, par exemple, si vous l'utilisez lorsque la température est faible.

Lindicateur depile restante (p.39) montre la durée d'enregistrement et de lecture prévue.

À propos des marques de commerce

• « AVCHD 3D/Progressive » et le logo « AVCHD 3D/Progressive » sont des marques déposées de Sony Corporation et Panasonic Corporation.
• « Memory Stick», «Memory Stick Duo», «Memory Stick PRO Duo», «Memory Stick PRO-HG Duo»,
  ,,, ,,
  « MagicGate Memory Stick » et « MagicGate Memory Stick Duo » sont des marques de commerce ou des marques déposées de Sony Corporation.
• « InfoLITHIUM » est une marque de commerce de Sony Corporation.
• « x.v.Color »/« x.v.Color » est une marque de commerce de Sony Corporation.
• « BRAVIA » est une marque déposée de Sony Corporation.
• Blu-ray Disc^TM et Blu - ray^TM sont des marques de commerce de Blu-ray Disc Association.
• Dolby et le symbole double-D sont des marques de commerce de Dolby Laboratories.
• Les termes HDMI et HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• Microsoft, Windows, Windows Vista, et DirectX sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-unis et dans d'autres pays.
  Mac et Mac OS sont des marques de commerce de Apple Inc. aux États-Unis et dans d'autres pays.
• Intel, Intel Core et Pentium sont des marques de commerce et des marques déposées de Intel Corporation ou de ses filiales aux États-Unis ou dans d'autres pays.
• « « » et « PlayStation » sont des marques déposées de Sony Computer Entertainment Inc.
• Adobe, le logo Adobe et Adobe Acrobat sont des marques de commerce ou des marques déposées de Adobe Systems Incorporated aux États-Unis et dans d'autres pays.
  Le logo SDXC est une marque de commerce de SD-3C, LLC.

Tous les autres noms de produits mentionnés dans le present document peuvent etre des marques de commerce ou des marques déposées de leurs propriétaires respectifs.Par ailleurs,les logos et ne sont pas utilisés chaque fois qu'une marque est mentionnée dans le present manuel.

Référencerapide

Icônes d'écran

Gauge

Icone Signification
MENU	Touche MENU
	Enregistrement avec le retardateur
X11	État de la triangulation GPS
	Détection de visage
	Mise au point manuelle
	Sélection de scène
	Balance blancs
	SteadyShot désactivé
WS	Réglage bal. blancs
TÉ	Télé macro
	Destination
	Automatique intelligent

Centre

Icône Signification
[VEILLE]/ [ENREGISTRE]	État de l'enregistrement
	Réglage du diaporama
	Avertissement

Droite

Icône Signification
60i HQ	Cadence de prise de vue (60p (50p)/60i (50i)) et mode d'enregistrement (PS/FX/FH/HQ/LP)
60min	Durée de vie restante de la pile (durée d'enregistrement et de lecture prévue)
16:9 20.4 M	Taille des photos
	Support d'enregistrement, de lecture ou d'édition
0:00:00	Compteur (heures, minutes, secondes)
00min	Durée d'enregistrement restante prévue
9999 →	Nombre approximatif de photos pouvant être enregistrées et taille des photos
2D 3D	Enregistrement ou lecture 2D/3D

En bas

Icône Signification
	Touchche Afficher Images
	Touchche MODE (Mode prise de vue)
	Niv. référence micro faible
	Voix plus proche désactivé
	Réd. bruit vent auto désactivé
	Low Lux
HYPER	Hyper gain
- - - - -	Exposition
EV RÉgl. exposition auto
500	Vitesse d'obturateur
F1,8	IRIS
iAUTO	Automatique intelligent
- - - - -	Image protégée

Pièces et contrôleurs

Icone Signification

AUTO

Automatique

MANUAL

L'exposition est reglee manuellement.

• Les icones et leur position sont fournies à titre d'indication et peuvent différer de l'affichage réel à l'écran.
• Certaines icones peuvent ne pas apparaître selon le modele.

Les chiffres entre parentheses ( ) correspondant aux pages de reference.

1 Touche MODE (22)
2 Touche POWER (16)
3Griffe pour accessoire
4 Microphone intégré
5 Objectif
6Cadran IPD ADJ (16)
7 Touche Afficher Images) (24)
8 Touche FINDER 2D/3D (affichage) (22)
9 Touche START/STOP (22)
10 Sélecteur multiple (17)
11 Prise HDMI OUT
12 Prise (microphone) (PLUG IN POWER)
13 Prise (casque)

1 Temoin CHG (charge) (15)
2 Témoin d'enregistrement
Le t'émoin d'enregistrement s'illumine en rouge pendant le tournage. Le t'émoin clignote lorsque la capacité restante de la carte mémoire ou de l'énergie de la pile est faible.
3 Temoin film) (22)
4 Temoin Photo) (22)
5 Capteur d'oeil (16)
6 Viseur
7 Touche START/STOP (22)
8 Touche PHOTO (22)
9 Manette de zoom motorisé (21)
10 Multi/micro connecteur USB Prend en charge les apparciels compatibles micro USB.
11 Prise DC IN (15)

1 Réceptacle pour trépied Fixez le trépied (vendu séparation) au réceptacle pour trépied à l'aide d'une vis pour trépied (vendu séparation : la longueur de la vis doit être inférieure à 5,5 mm (7/32 po)). Selon les specifications du trépied, ce produit peut ne pas se fixer dans le bon sens.
2 Cache du bloc-piles/de la carte mémoire (15)
3 Touche du cache du bloc-piles/de la carte mémoire (15)
4 Haut-parleur
5 Témoin d'accès de carte mémoire (19) Lorsque le témoin d'accès est allumé ou clignote, ce produit est en train de dire ou d'écrire des données.
6 Fente pour carte mémoire (19)
7 Bloc-piles (15)
8 Levier de dégagement de la pile (16)
9 Drains
10 Cadran MANUAL (24)
11 Touche MANUAL (24)
12 Boutons de réglage de la dioptrie (16)
13 Sangle (14)

De plus amples renseignements à propos de ce produit et des réponses aux questions féquement posées sont disponibles sur le site Web de l'Assistance à la clientèle.

http://www.sony.net/

Imprimé avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).
