Caractéristiques techniques	Poêle à bois avec une puissance nominale de 8 kW, rendement de 80%, capacité de chauffage jusqu'à 200 m².
Dimensions	Largeur : 55 cm, Profondeur : 45 cm, Hauteur : 110 cm.
Poids	Poids net de 120 kg.
Utilisation	Conçu pour un usage résidentiel, idéal pour le chauffage d'appoint ou principal.
Type de combustible	Bois, bûches de 30 cm maximum.
Maintenance	Nettoyage régulier du foyer et du conduit de cheminée recommandé, vérification annuelle par un professionnel.
Sécurité	Équipé d'un système de sécurité anti-surchauffe et d'une porte à fermeture hermétique.
Certifications	Conforme aux normes CE et à la directive EcoDesign.
Informations générales	Garantie de 2 ans, disponible en plusieurs finitions (noir, gris, émaillé).

FOIRE AUX QUESTIONS - Candy La Nordica

Comment puis-je allumer ma poêle La Nordica Candy ?

Pour allumer votre poêle La Nordica Candy, ouvrez le tirage d'air, placez du papier journal et quelques bûches de bois dans le foyer, puis utilisez un allume-feu. Allumez le papier journal et fermez légèrement la porte pour créer un tirage.

Quelle est la capacité de chauffage de la poêle La Nordica Candy ?

La poêle La Nordica Candy a une capacité de chauffage d'environ 80 m², selon l'isolation de la pièce et la qualité du combustible utilisé.

Quels types de combustibles puis-je utiliser avec ma poêle ?

Vous pouvez utiliser du bois sec, des briquettes de bois ou des pellets spécialement conçus pour les poêles à bois.

Comment nettoyer le verre de la porte de ma poêle ?

Pour nettoyer le verre de la porte, utilisez un produit spécifique pour vitres de poêle et un chiffon doux. Vous pouvez également utiliser des cendres froides pour frotter doucement.

Y a-t-il un moyen d'ajuster la température de la poêle ?

Oui, vous pouvez ajuster la température en modifiant le tirage d'air. Une ouverture plus large augmentera la combustion et la chaleur, tandis qu'une fermeture réduira la température.

Que faire si ma poêle fume à l'intérieur de la maison ?

Si votre poêle fume, vérifiez que le conduit de cheminée est dégagé et que le tirage est suffisant. Assurez-vous également que le combustible utilisé est sec et approprié.

Comment entretenir ma poêle La Nordica Candy ?

Pour entretenir votre poêle, nettoyez régulièrement le foyer et le verre, vérifiez les joints d'étanchéité, et faites inspecter le conduit de cheminée par un professionnel au moins une fois par an.

Quelle est la durée de vie de la poêle La Nordica Candy ?

Avec un entretien régulier, la poêle La Nordica Candy peut durer de 15 à 20 ans.

Comment savoir si ma poêle est correctement installée ?

Pour vous assurer que votre poêle est correctement installée, vérifiez que tous les raccordements sont étanches, que le conduit de cheminée est conforme aux normes et que la poêle est de niveau.

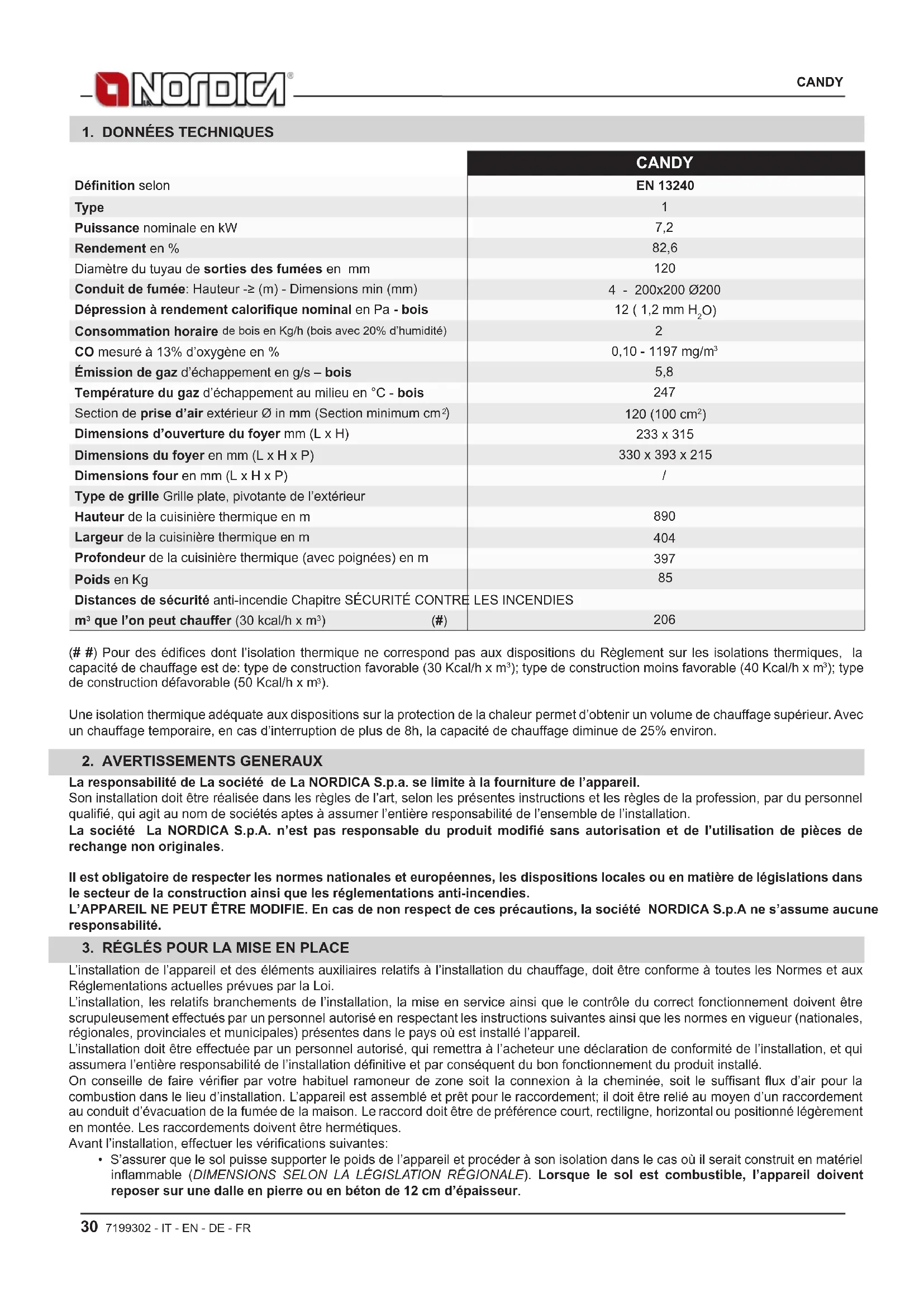

MODE D'EMPLOI Candy La Nordica

Objet: Absence d’amiante et de cadmium Nous déclarons que tous nos appareils sont assemblés avec des matériaux ne comportant pas de parties en amiante ou ses dérivés et que dans le matériau d’apport utilisé pour les soudures le cadmium n’est pas présent ni utilisé sous aucune forme que ce soit, comme il est prévu par la norme de référence. Objet: Règlement CE n. 1935/2004 Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les aliments sont indiqués pour l’usage des aliments, conformément au Règlement CE cité à l’objet.CANDY 4 7199302 - IT - EN - DE - FR

Dénition selon Type Puissance nominale en kW Rendement en % Diamètre du tuyau de sorties des fumées en mm Conduit de fumée: Hauteur -≥ (m) - Dimensions min (mm) Dépression à rendement calorique nominal en Pa - bois Consommation horaire de bois en Kg/h (bois avec 20% d’humidité) CO mesuré à 13% d’oxygène en % Émission de gaz d’échappement en g/s – bois Température du gaz d’échappement au milieu en °C - bois Section de prise d’air extérieur Ø in mm (Section minimum cm

Dimensions d’ouverture du foyer mm (L x H) Dimensions du foyer en mm (L x H x P) Dimensions four en mm (L x H x P) Type de grille Grille plate, pivotante de l’extérieur Hauteur de la cuisinière thermique en m Largeur de la cuisinière thermique en m Profondeur de la cuisinière thermique (avec poignées) en m Poids en Kg

Distances de sécurité anti-incendie Chapitre SÉCURITÉ CONTRE LES INCENDIES

que l’on peut chauffer (30 kcal/h x m

(# #) Pour des édifices dont l’isolation thermique ne correspond pas aux dispositions du Règlement sur les isolations thermiques, la capacité de chauffage est de: type de construction favorable (30 Kcal/h x m

Une isolation thermique adéquate aux dispositions sur la protection de la chaleur permet d’obtenir un volume de chauffage supérieur. Avec un chauffage temporaire, en cas d’interruption de plus de 8h, la capacité de chauffage diminue de 25% environ.

2. AVERTISSEMENTS GENERAUX

La responsabilité de La société de La NORDICA S.p.a. se limite à la fourniture de l’appareil. Son installation doit être réalisée dans les règles de l’art, selon les présentes instructions et les règles de la profession, par du personnel qualié, qui agit au nom de sociétés aptes à assumer l’entière responsabilité de l’ensemble de l’installation. La société La NORDICA S.p.A. n’est pas responsable du produit modié sans autorisation et de l’utilisation de pièces de rechange non originales. Il est obligatoire de respecter les normes nationales et européennes, les dispositions locales ou en matière de législations dans le secteur de la construction ainsi que les réglementations anti-incendies. L’APPAREIL NE PEUT ÊTRE MODIFIE. En cas de non respect de ces précautions, la société NORDICA S.p.A ne s’assume aucune responsabilité.

3. RÉGLÉS POUR LA MISE EN PLACE

L’installation de l’appareil et des éléments auxiliaires relatifs à l’installation du chauffage, doit être conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi. L’installation, les relatifs branchements de l’installation, la mise en service ainsi que le contrôle du correct fonctionnement doivent être scrupuleusement effectués par un personnel autorisé en respectant les instructions suivantes ainsi que les normes en vigueur (nationales, régionales, provinciales et municipales) présentes dans le pays où est installé l’appareil. L’installation doit être effectuée par un personnel autorisé, qui remettra à l’acheteur une déclaration de conformité de l’installation, et qui assumera l’entière responsabilité de l’installation dénitive et par conséquent du bon fonctionnement du produit installé. On conseille de faire vérier par votre habituel ramoneur de zone soit la connexion à la cheminée, soit le sufsant ux d’air pour la combustion dans le lieu d’installation. L’appareil est assemblé et prêt pour le raccordement; il doit être relié au moyen d’un raccordement au conduit d’évacuation de la fumée de la maison. Le raccord doit être de préférence court, rectiligne, horizontal ou positionné légèrement en montée. Les raccordements doivent être hermétiques. Avant l’installation, effectuer les vérications suivantes:

• S’assurer que le sol puisse supporter le poids de l’appareil et procéder à son isolation dans le cas où il serait construit en matériel inammable (DIMENSIONS SELON LA LÉGISLATION RÉGIONALE). Lorsque le sol est combustible, l’appareil doivent reposer sur une dalle en pierre ou en béton de 12 cm d’épaisseur. CANDY EN 13240

Dans l’installation de le produit, respecter les mesures de sécurité suivantes: a) Pour assurer une isolation thermique sufsent, respecter la distance minimale de sécurité entre le poêle et les éléments de construction et objets inammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 4 page 40 - A). Toutes les distances minimales de sécurité sont indiquées dans l’étiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiqués. b) Devant la porte du foyer, dans la zone de radiation de cette dernière, il ne doit y avoir aucun objet ou matériau de construction inammable et sensible à la chaleur à moins de 100 cm de distance. Cette distance peut être réduite à 40 cm si l’on installe une protection, rétro ventilée et résistante à la chaleur devant toute la composante à protéger. c) Si le produit est installé sur un sol de matériau inammable, il faut pourvoir une base ignifuge. Les sols composés par matériaux inammables, comme moquette, parquet ou liège etc., doivent être remplacés pas une couche de matériel pas inammable, par exemple céramique, pierre, vitre ou acier etc.. (dimensions selon les règlements régionales). Si le remplacement du sol n’est pas possible, l’appareil doit être placè sur une dalle en pierre ou en béton d’une épaisseur minimum 12 cm. La plaque de sol doit dépasser de face d’au moins 50 cm et latéralement d’au moins 30 cm l’ouverture de la porte de remplissage (B). d) Au-dessus de le produit, il ne doit y avoir aucun composant inammable (ex. meubles - éléments suspendus). Le produit doit fonctionner exclusivement quand le tiroir à cendres est inséré. Les résidus solides de la combustion (cendres) doivent être recueillis dans un conteneur hermétique et résistant au feu. Le produit ne doit jamais être allumée en présence d’émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence etc.). Ne pas déposer de matériaux inammables près de le produit. Durant la combustion l’énergie thermique qui se dégage comporte un réchauffement net des surfaces, portes, poignées, commandes, vitres et tuyau des fumées et éventuellement de la partie antérieure de l’appareil. Éviter le contact avec ces éléments et porter toujours des vêtements de protection adéquats ou des outils accessoires (gants résistants à la chaleur, dispositifs de commande). Faire en sorte que les enfants soient conscients de ces dangers et qu’ils ne s’approchent pas de l’appareil en marche. L’utilisation d’un combustible erroné ou trop humide, à cause des dépôts du conduit de fumée, pourrait provoquer un incendie de cette dernière. 4.1. INTERVENTION RAPIDE En cas d’incendie dans la connexion ou dans le conduit de fumée: a) Fermer la porte de remplissage et du tiroir à cendres. b) Fermer les registres de l’air comburant c) Éteindre à l’aide d’extincteurs à anhydride carbonique (CO

poussières) d) Demander l’intervention immédiate des Sapeurs Pompiers NE PAS ÉTEINDRE LE FEU AVEC DES JETS D’EAU. Quand le conduit de fumée cesse de brûler, le faire contrôler par un spécialiste pour localiser d’éventuelles ssures ou points perméables.

• S’assurer que la pièce où sera installé l’appareil soit sufsamment ventilée, à ce propos, il est fondamental de faire attention aux fenêtres et aux portes à fermeture étanche (joints d’étanchéité).

• Éviter d’installer l’appareil dans des locaux où se trouvent des conduits de ventilation collective, des hottes avec ou sans extracteur, des appareils à gaz type B, des pompes de chaleur ou des appareils dont le fonctionnement simultané pourrait provoquer la dépression du local (réf. Norme UNI 10683).

• S’assurer que le tuyau d’évacuation de la fumée et les conduits auxquels sera raccordé l’appareil soient adéquats pour le fonctionnement de cet appareil. Il n’est pas permis de raccorder plusieurs appareils à la même cheminée.

• Le diamètre d’ouverture pour la connexion à la cheminée doit correspondre au moins avec le diamètre du tuyau de la fumée. L’ouverture devrait être dotée d’une connexion murale pour introduire le tuyau d’échappement et un verre à euron.

• L’installation doit être telle à permettre le nettoyage et l’entretien du produit et du conduit des fumées. La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n’est pas responsable du produit modié sans son autorisation et même pas de l’utilisation de pièces de rechange non originales. Le ramoneur habituel de votre zone doit être informé de la mise en place de la cuisinière thermique pour qu’il puisse en contrôler la juste connexion au conduit de fumée et le degré d’efcacité de ce dernier.

Les poêles à bois de La Nordica permettent de chauffer des espaces de logement pendant certaines périodes. Comme combustible, ils utilisent des bûches de bois. Le appareil est un appareil à alimentation intermittente. Le poêle se compose de plaques de tôle d’acier zinguée et vernie, de fonte (grille et porte-grille du foyer, bague fumée), d’éléments en pierre. Le foyer est entièrement revêtu de plaques individuelles de fonte, la partie arrière est amovible. Grace aux trous calibrés qui se trouvent sur cette plaque, il est garanti une arrive d’air préchauffée à l’intérieur du foyer. On obtient dans cette façon une postcombustion, qui augmente le rendement en réduisant les émissions des gas. A l’intérieur du foyer se trouve une grille pivotante amovible. Le déecteur en vermiculite qui est à l’intérieur, rééchi le rayonnement du feu et augmente la température dans la chambre de combustion. Dans cette façon, grâce aux ux des gaz de décharge, on optimise la combustion et on obtient un rendement plus haut (voir Figure 9 page 41). Le foyer est équipé d’une porte panoramique avec vitre céramique (résistante jusqu’à 700°C), ce qui permet une vue fascinante sur les ammes. De plus ceci permet également d’éviter tout échappement d’étincelles et de fumée. Sous la porte du foyer il y a un tiroir amovible pour les cendres avec porte de fermeture (voir Figure 8 page 41 B). Le chauffage du milieu ambiant se fait: : par rayonnement: la chaleur est rayonnée dans le milieu ambiant à travers la vitre panoramique et les supercies externes chaudes du poêle. (Voir le chapitre DÉTERMINATION DE LA PUISSANCE THERMIQUE).CANDY 32 7199302 - IT - EN - DE - FR Le poêle est équipé avec registres d’air primaire et secondaire, avec les quels on règle l’air de combustion: 1A - Régulateur air PRIMAIRE Figure 6 page 41 Le régulateur, situé sous la porte du foyer, permet de régler le passage de l’air à travers le tiroir des cendres et la grille en direction du combustible. L’air primaire est nécessaire au processus de combustion en phase d’allumage. Quand le régulateur est complètement à gauche SX, le régulateur est fermé; quand il est complètement à droite DX, le régulateur est ouvert. Il faut vider régulièrement le tiroir cendrier de façon à ce que les cendres ne puissent pas empêcher l’entrée de l’air primaire pour la combustion. L’air primaire permet également de maintenir le feu. Pendant la combustion du bois, le régulateur de l’air primaire ne doit être ouvert qu’un peu puisque autrement le bois brûle trop rapidement et l’appareil pourrait se surchauffer (voir chapitre FONCTIONNEMENT NORMAL). 2A - Régulateur air SECONDAIRE Figure 6 page 41 Le régulateur de l’air secondaire, situé au-dessus de la porte du foyer doit également être ouvert (c’est-àdire déplacé sur la droite), en particulier pour la combustion du bois, de sorte que le carbone non brûlé puisse subir une post-combustion. (voir Chap. FONCTIONNEMENT NORMAL). Le réglage des registres, nécessaire pour obtenir la performance calorique nominale est le suivant: Combustible Air PRIMAIRE Aire SECONDAIRE Air TERTIAIRE CANDY Bois Figure 6 pos. 1 Figure 6 pos. 3 PRÉ CALIBRE

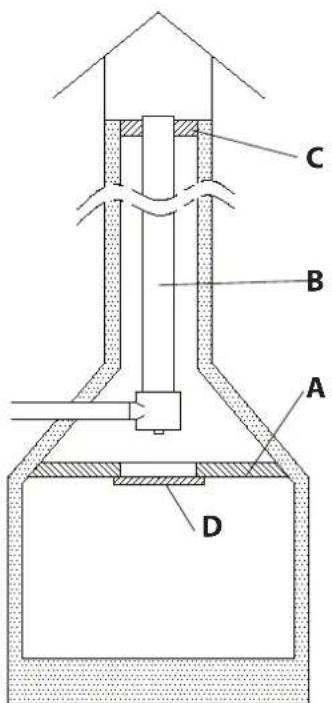

6. CONDUIT DE LA CHEMINÉE

Conditions fondamentales pour un bon fonctionnement de l’appareil:

• la section interne doit être circulaire de préférence;

• être thermiquement isolée imperméable et construite avec des matériaux aptes à résister à la chaleur, aux produits de la combustion et aux éventuelles vapeurs de la condensation;

• ne pas comporter d’étranglements et posséder un développement vertical avec des déviations ne dépassant pas 45°;

• si elle est déjà utilisée, elle doit être propre;

• respecter les données techniques de la notice d’emploi; Si les conduits de fumée sont à section carrée ou Rectangulaire, les angles internes doivent être arrondis avec un rayon non inférieur à 20 mm. Pour la section rectangulaire le rapport max. entre les côtés doit être ≤ 1,5. Une section trop petite provoque une diminution du tirage On conseille une hauteur minimale de 4 m. Le brociment, l’acier galvanisé, et les surfaces internes rugueuses et poreuses sont interdits car ils compromettent le bon fonctionnement de l’appareil. Sur la Figure 1 page 38 on a reporté certains exemples de solutions. La section minimale doit être de 4 dm

(par exemple 20x20 cm) pour les appareils dont le diamètre du conduit est inférieur à 200mm, ou 6,25 dm

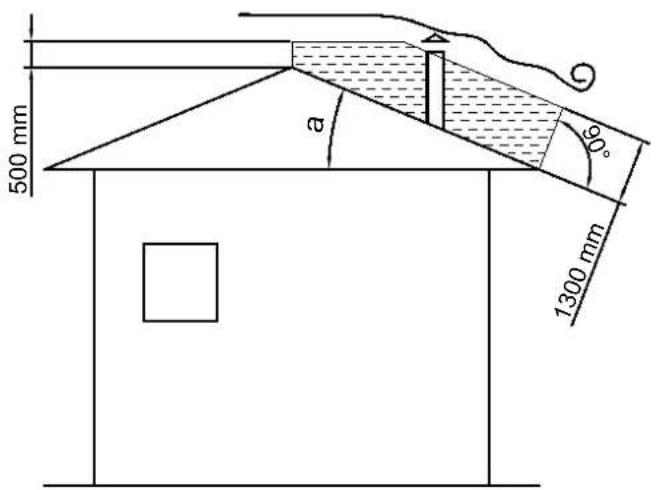

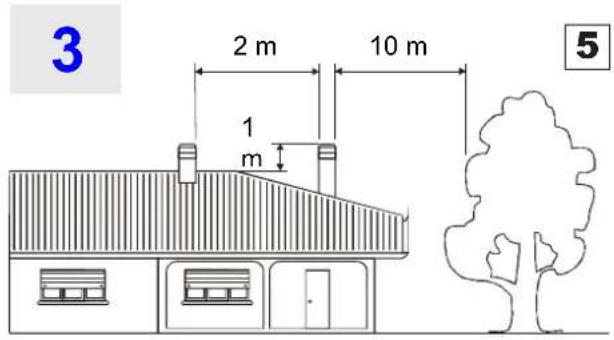

(par exemple 25x25cm) pour les appareils dont le diamètre est supérieur à 200 mm. Le tirage créé par le conduit de fumée doit être sufsant mais non pas excessif. Une section du conduit de fumée trop importante peut présenter un volume trop grand à chauffer et, par conséquent, provoquer des difcultés de fonctionnement de l’appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage. Le conduit de fumée doit être distancé de façon appropriée des matériaux inammables ou des combustibles au moyen d’une isolation adéquate ou d’un matelas d’air. Il n’est pas permis de faire transiter à l’intérieur de la cheminée des tuyauteries d’installations ou de canaux d’amenée d’air. Il est en outre INTERDIT de pratiquer des ouvertures mobiles ou xes sur la cheminée, pour connecter des appareils différents et supplémentaires (chapitre CONNEXION AU CONDUIT DE FUMÉE D’UNE CHEMINÉE OU D’UN FOYER OUVERT). 6.1. POSITION DU POT DE LA CHEMINÉE Le tirage du conduit de fumée dépend également de la justesse du pot de la cheminée. Il est donc indispensable que, s’il est construit de façon artisanale, la section de sortie soit égale à plus de deux fois la section interne du conduit de fumée (Figure 2 page 38). Le pot de la cheminée, qui doit toujours dépasser le faîte du toit, devra garantir l’échappement même en cas de vent (Figure 3 page 39). Le pot de la cheminée doit correspondre aux conditions requises suivantes:

• Avoir une section interne équivalente à celle de la cheminée.

• Avoir une section utile de sortie deux fois celle interne du conduit de fumée.

• Être construit de façon à empêcher la pénétration de pluie, neige et de n’importe quel corps étranger dans le conduit de fumée.

• Être facile à vérier, pour les éventuelles opérations d’entretien et de nettoyage.

6.2. CONNEXION AVEC LA CHEMINÉE

Les cuisinières avec la fermeture automatique(type 1) de la porte doivent obligatoirement fonctionner, pour des raisons de sûreté, avec la porte du foyer ouverte (exception faite pour la phase de remplissage du combustible ou l’éventuelle élimination des cendres). Les cuisines dont les portes n’ont pas de fermeture automatique (type 2) doivent être connectées à un propre conduit de cheminée. Le fonctionnement avec la porte ouverte est autorisé uniquement sur surveillance. ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inammables il faut se conformerCANDY 7199302 - IT - EN - DE - FR 33 à la Norme UNI10683. Le conduit de fumée doit être distancé des matérielles inammables ou combustibles à travers une appropriée isolation or une interstice d’air. La dépression à la cheminée (TIRAGE) doit être d’au moins 12 Pascal (=1.2 mm de colonne d’eau). Le mesurage doit toujours être fait quand l’appareil est chaud (rendu calorique nominal). Quand la dépression dépasse 17 Pascal il faut la réduire en installant un régulateur de tirage supplémentaire (vanne papillon) sur le tuyau d’échappement ou dans la cheminée selon les normatives en vigueur. Pour un bon fonctionnement de l’appareil il est important d’introduire assez d’air pour la combustion dans le lieu d’installation (voir le paragraphe 7). 6.3. CONNEXION AU CONDUIT DE FUMÉE D’UNE CHEMINÉE OU D’UN FOYER OUVERT Le canal des fumées est une partie de tuyau qui connecte le thermo-produit au conduit de fumée, dans cette connexion respecte ces principes simples mais fondamentaux:

• pour aucune raison que ce soit on devra utiliser un conduit de fumée ayant un diamètre inférieur à celui du manchon de sortie dont est doté le thermo-produit;

• chaque mètre de parcours horizontal du canal de fumée provoque une perte sensible de charge qui devra être éventuellement compensée par un exhaussement du conduit de fumée;

• la partie horizontale ne devra jamais dépasser en tout cas 2 m (UNI 10683);

• chaque courbe du canal des fumées réduit sensiblement le tirage du conduit de fumée qui devra être éventuellement compensé en en l’exhaussant de façon adéquate;

• le Règlement UNI 10683-2005 – ITALIE prévoit que les courbes ou les variations de direction ne doivent en aucun cas être supérieures à 2 y compris l’introduction dans le conduit de fumée. Si l’on veut utiliser le conduit de fumée d’une cheminée ou d’un foyer ouvert, il faudra fermer hermétiquement le hotte sous le point d’entrée du canal de fumée pos. A Figure 5 page 40. Si, ensuite le conduit de fumée est trop grand (ex. 30x40 cm ou 40x50) il faut le tuber avec un tuyau en acier d’au moins 200 mm de diamètre, pos. B, en ayant soin de bien fermer l’espace restant entre le tuyau et le conduit de fumée immédiatement sous le pot de la cheminée pos. C.

7. AMENÉE D’AIR DANS LE LIEU DE LA MISE EN PLACE DURANT LA COMBUSTION

Vu que les cuisinières thermiques prennent leur air de combustion de la pièce d’installation, il est OBLIGATOIRE qu’il existe une quantité sufsante d’air dans ce lieu. En cas de fenêtre et portes étanches (ex. Maisons construites avec le critère de l’épargne énergétique) il est possible que l’entrée d’air frais ne soit plus garantie et ceci compromet le tirage de l’appareil, votre bien-être et votre sécurité. Il faut donc garantir une alimentation supplémentaire d’air frais au moyen d’une prise d’air extérieur placée près de l’appareil en posant un conduit pour l’air de combustion portant vers l’extérieur ou dans un local voisin aéré, sauf le local de la chaudière ou le garage (INTERDIT). L’entrée de l’air pour la combustion dans le lieu de l’installation ne doit pas être obstruée durant le fonctionnement de la cuisinière thermique. Il est absolument nécessaire que dans les endroits où l’on fait fonctionner les cuisinières thermiques avec un tirage naturel de la cheminée, qu’il y ait autant d’air qu’il est nécessaire pour la combustion, à savoir jusqu’à 20 m³/heure. La recirculation naturelle de l’air doit être garantie par quelques ouvertures xes vers l’extérieur, leurs dimensions doit être déterminées par les règlements en la matière. Demander des informations à votre ramoneur de conance. Les ouvertures doivent être protégées par des grilles et ne doivent jamais être obturées. Une hotte d’extraction (aspirante) installée dans la même pièce ou dans une pièce voisine provoque une dépression dans le local. Ceci provoque la sortie de gaz brûlés (fumée dense, odeur, odore); il faut donc garantir une plus grande amenée d’air frais. La dépression d’une hotte aspirante peut, dans le pire des cas, transformer la hotte de la cheminée en prise d’air extérieur en aspirant les fumées dans le local avec des conséquences gravissimes pour les personnes.

8. COMBUSTIBLES ADMIS / NON ADMIS

Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d’eau max. 20%). On devrait charger au maximum 2 ou 3 souches de bois. Les pièces de bois devraient avoir une longueur d’environ 20-30 cm et une circonférence de maximum 30-35 cm. Les petits troncs de bois pressés non résines doivent être usés avec attention pour éviter surchauffages dangereux pour l’appareil, car ils ont un pouvoir calorique très haut. Le bois utilisé comme combustible doit avoir un contenu d’humidité inférieur au 20% et doit être déposé dans un lieu sec. Le bois humide rende l’allumage plus difcile, car il faut une plus grande quantité d’énergie pour faire évaporer l’eau présente. Le contenu humide a en outre le désavantage que, avec la réduction de la température, l’eau se condense d’abord dans le foyer et donc dans le cheminée, causant ainsi un remarquable dépôt de suie avec suivant possible risque d’incendie de la même. Le bois frais contient environ le 60% de H

O, donc il n’est pas convenable pour être brûlé. Il faut placer ce bois dans un lieu sec et ventilé (par exemple sous un abri) pour au moins deux ans avant son emploi. Parmi les autres, on ne peut pas brûler: charbon, découpes, déchets d’écorce et panneaux, bois humide ou traité avec vernis, matériaux en plastique; dans ce cas échoit la garantie sur l’appareil. Papier et carton doivent être utilisés seulement pour l’allumage. La combustion de déchets est INTERDITE et endommagerait en outre l’appareil et le tuyau d’évacuation de la fumée, nuisant également à la santé et pouvant donner lieu à des réclamations de la part des voisins à cause des mauvaises odeurs. Le bois n’est pas un combustible de longue durée et par conséquent un chauffage continu du poêle pendant la nuit n’est pas possible.CANDY 34 7199302 - IT - EN - DE - FR Type Kg/mc kWh/kg Humidité 20% Hêtre 750 4,0 Chêne 900 4,2 Orme 640 4,1 Peuplier 470 4,1 Mélèze* 660 4,4 Sapin rouge* 450 4,5 Pin Silvestre* 550 4,4

• BOIS RÉSINEUX PEU ADAPTES POUR UN POÊLÉ IMPORTANT: En utilisant de façon continue et prolongée du bois aromatisé (eucalyptol, myrte, etc.), on cause rapidement des dégâts (clivage) au niveau des éléments en fonte du produit.

IMPORTANT: il est inévitable qu’une odeur désagréable se produise au premier allumage (suite au séchage des collants de la cordelette câblée du joint d’étanchéité et des vernis de protection), qui disparaît après une courte période d’utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d’augmenter progressivement le rendement calorique de l’appareil. Pour effectuer un premier allumage correct des produits traités avec des vernis pour hautes températures, il faut savoir ce qui suit:

• les matériaux utilises pour la fabrication des appareils en question ne sont pas homogènes, en effet coexistent des éléments en fonte, en acier, réfractaire et en faïence;

• la température à laquelle le corps de l’appareil est soumis n’est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300°C à 500°C.

• tout au long de sa durée de vie l’appareil est soumis à des cycles alternés d’allumage et de repos durant la même journée et à des cycles d’utilisation intense ou de repos absolu au cours des saisons;

• l’appareil neuf, avant de pouvoir se considérer rodé devra être soumis à divers cycles d’allumage an de consentir à tous ses matériaux et à la peinture de compléter les différentes sollicitations élastiques;

• en particulier au tout début on pourra noter l’émission d’odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu’il soit cuit à 250ºC pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pendant une certaine durée la température de 350ºC avant de s’incorporer parfaitement aux surfaces métalliques. Il est donc important de prendre ces petites précautions au cours de l’allumage:

1. S’assurer qu’un renouvellement important de l’air soit garanti dans le local où est installé l’appareil.

2. Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d’instructions) et maintenir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d’instructions.

3. Répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.

4. Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d’instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d’allumage en évitant, au moins au début, des cycles d’allumage- arrêt de courte durée.

5. Au cours des premiers allumages, aucun objet ne devrait être appuyé sur l’appareil et tout particulièrement sur les

supercies laquées. Les surfaces laquées ne doivent pas être touchées pendant le chauffage. 6. Après avoir terminé la période de «rodage», vous pourrez utiliser votre appareil comme le moteur d’une voiture, en évitant de brusques échauffements avec des charges excessives. Pour allumer le feu, nous conseillons d’utiliser du petit bois et du papier ou bien d’autres moyens vendus dans le commerce. Il est INTERDIT d’utiliser toute substance liquide comme par ex. alcool, essence, pétrole et similaires. Le réglage pour l’air (primaire et secondaire) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l’air de combustion selon les indications du chap. DESCRIPTION TECHNIQUES. Pendant cette phase, ne jamais laisser le foyer sans supervision. Il ne faut jamais surcharger l’appareil (confrontez la che technique - quantité max. de combustible à charger / consommation horaire) Trop de combustible et trop d’air pour la combustion peuvent causer surchauffage et donc endommager l’appareil. Les dommages causés par surchauffe ne sont pas couverts par la garantie. Ne jamais allumer l’appareil quand il y a des gaz combustibles dans la salle. 9.1. Allumage à BASSES ÉMISSIONS La combustion sans fumée est une méthode d’allumage qui permet de réduire notablement les émissions de substances nocives. Le bois brûle progressivement du haut vers le bas, ainsi la combustion et plus lente et mieux contrôlée. Les gaz brûlés, en passant à travers les ammes, brûlent presque entièrement. La durée d’une charge est de 6-8 h. Mettre les bûches dans le foyer à une certaine distance l’une de l’autre, comme indiqué dans la Figure 7 page 41. Disposer les plus grosses en bas et les plus minces en haut, ou à la verticale en cas de foyer étroit et haut. Placer l’allume-feu sur le montage, disposer des bûches sur l’allume-feu perpendiculairement au tas de bois. Mode d’allumage. Ce mode d’allumage remplace le papier ou le carton.CANDY 7199302 - IT - EN - DE - FR 35 Préparer quatre bûches ayant une section transversale de 3cm x 3cm et une longueur de 20 cm Figure 7 page 41. Mettre les quatre bûches croisées au-dessus du tas de bois, transversalement à celui-ci, avec au milieu l’allume-feu qui peut être par exemple de la bre de bois enduite de cire. Une allumette suft pour allumer le feu. Il est également possible d’utiliser des morceaux de bois plus petits: dans ce cas il en faudra un plus grand nombre. Ouvrir la vanne d’évacuation des fumées et le registre pour l’air comburant. Après avoir allumé le feu laisser le registre qui régule l’air pour la combustion dans la position indiquée: Combustible Air PRIMAIRE Air SECONDAIRE

• ne pas ajouter recharger le poêle;

• ne pas étouffer le feu en fermant les prises d’air;

• un ramonage régulier réduit les émissions de poussières nes.

• Ces indications sont soutenues par ENERGIA Legno SUISSE www.energia-legno.ch

10. FONCTIONNEMENT NORMAL

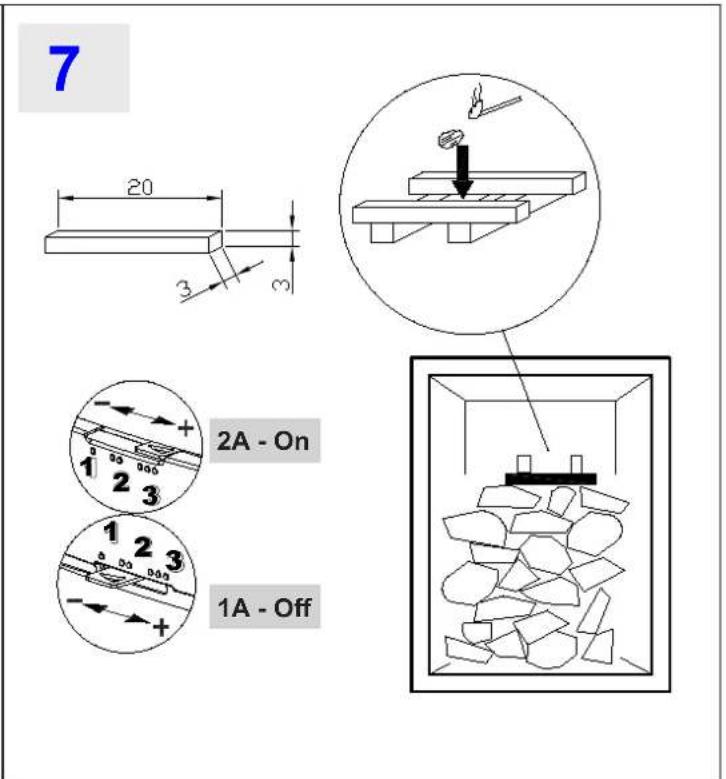

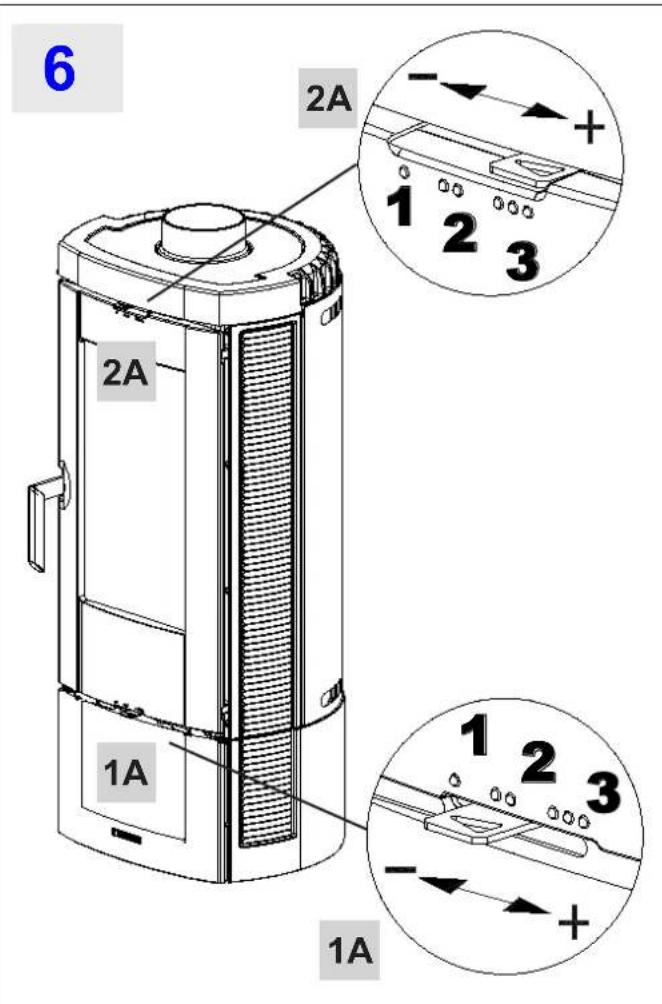

Après avoir positionné les registres correctement, introduire la charge de bois horaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous devez utiliser le poêle toujours avec la porte fermée, pour éviter des problèmes dû au surchauffage (forge effet). La non observance de cette règle fait échoir la garantie. Les appareils avec fermeture automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l’enlèvement des cendres). Les appareils sans fermeture automatique des portes (type 2) doivent être raccordés à leur propre tuyau d’évacuation de la fumée. Le fonctionnement avec porte ouverte n’est permis que sous surveillance. IMPORTANT: Pour des raisons de sécurité, la porte du foyer ne peut être ouverte que pendant le chargement du combustible. Le foyer doit rester fermé pendant le fonctionnement et les périodes pendant lesquelles le poêle n’est pas utilisé Les régulateurs situés sur la face avant permettent de régler l’émission de chaleur du poêle. Ils doivent être ouverts en fonction du besoin calorique. La meilleure combustion (avec émissions minimum) s’obtient quand, en chargeant du bois, la plus grande partie de l’air pour la combustion passe à travers le régulateur de l’air secondaire. Il ne faut jamais surcharger l’appareil . Trop de combustible et une trop grande quantité d’air peuvent provoquer la surchauffe du poêle et donc l’endommager. Les dommages causés par surchauffe ne sont pas couverts par la garantie. Il faut donc toujours utiliser le poêle avec la porte fermée (abaissée) pour éviter l’effet de forge. Le réglage des registres, nécessaire pour obtenir la performance calorique nominale avec une dépression à la cheminée de 12 Pa 1,2 mm de colonne d’eau) est le suivant: voir chap. DESCRIPTION TECHNIQUES. Le appareil est un appareil à alimentation intermittente. Outre au réglage de l’air pour la combustion, l’intensité de la combustion et donc la performance calorique de Votre appareil sont inuencés par la cheminée. Un bon tirage de la cheminée demande un réglage plus réduit de l’air pour la combustion, tandis qu’un tirage réduit nécessite plutôt d’un réglage correct de l’air pour la combustion. Pour vérier la bonne combustion, il faut vérier que la fumée qui sort de la cheminée soit transparente. Si elle est blanche, cela signie que l’appareil n’a pas été réglé correctement ou bien le bois est trop mouillé; si au contraire la fumée est grise ou noire, cela signie que la combustion n’est pas complète (il faut avoir une plus grande quantité d’air secondaire). 10.1. UTILISATION DU FOUR (où présent) Après avoir nettoyé la grille, chargez le combustible. L’apport d’air pour la combustion peut inuencer sensiblement la température du four. Un tirage sufsant de la cheminée et des conduits bien propres pour le ux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cuisson. La plaque du four peut être située à différents niveaux. Les gâteaux épais et les grands rôtis doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen et le niveau supérieur peut être utilisé pour réchauffer ou rissoler. 10.2. FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION Pendant la période de transition, c’est-à-dire quand les températures externes sont plus élevées, en cas d’augmentation imprévue de la température, il peut se produire certaines difcultés avec le tuyau d’évacuation de la fumée qui font que les gaz de combustion ne sont pas complètement aspirés. Les gaz de décharge ne sortent plus complètement (forte odeur de gaz). Dans de tels cas, secouez plus fréquemment la grille et augmenter l’air pour la combustion. Ensuite chargez une quantité réduite de combustible en faisant en sorte que celui-ci brûle plus rapidement (avec plus de ammes) et le tirage du tuyau d’évacuation de la fumée se stabilise. Contrôlez également que toutes les ouvertures pour le nettoyage et les raccordements à la cheminée soient hermétiques. En cas d’incertitudes, renoncer à utiliser ’appareil.

11. ARRÊT PENDANT L’ÉTÉ

Après avoir réalisé le nettoyage du foyer, de la cheminée et du conduit de la fumée, en réalisant l’élimination totale de la cendre et d’autres éventuels résidus, il faut fermer toutes les portes du foyer et les relatifs registres. Si l’appareil est retiré de la cheminée, il faut fermer son orice de sortie. On conseille de réaliser l’opération de nettoyage du conduit de fumée au moins une fois par an. Il faut vérier entre temps l’effectif état des garnitures lesquelles, si elles ne sont pas parfaitement intègres, ne garantissent pas le bon fonctionnement de l’appareil! Dans ce cas il est nécessaire le remplacement des mêmes. En cas d’humidité de la salle ou se trouve l’appareil, il faut préparer des sels absorbants à l’intérieur du foyer. Protéger les parties en fonte, si l’on veut maintenir inaltéré dans le temps l’aspect esthétique, avec de la vaseline neutre.CANDY 36 7199302 - IT - EN - DE - FR

12. ENTRETIEN ET SOIN

Contrôler, en le nettoyant, au moins une fois par an, la prise d’air externe. La cheminée doit être régulièrement ramonée par le ramoneur. Faites contrôler par votre ramoneur de zone l’installation de la cheminée, le raccordement et l’aération. IMPORTANT: entretien et soin qui ne peut avoir lieu qu’avec l’appareil froid. Utiliser exclusivement des pièces de rechange expressément autorisées et offertes par La NORDICA. En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L’APPAREIL NE PEUT PAS ÊTRE MODIFIE! 12.1. LES FAIENCES Les faïences La NORDICA sont des produits de haute fabrication artisanale et comme tels, elles peuvent présenter de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L’émail et la faïence, pour leur différent coefcient de dilatation, produisent des microssures (craquelure) qui en démontrent l’authenticité. Pour nettoyer les faïences, nous conseillons d’utiliser un chiffon doux et sec; un détergent ou produit liquide quelconque pourrait pénétrer à l’intérieur des craquelures et les mettre en évidence.

12.2. PRODUITS EN PIERRE OLLAIRE

La pierre ollaire doit être nettoyée avec du papier de verre très n ou avec une éponge abrasive. NE PAS utiliser aucun détergent ou liquide. 12.3. PRODUITS VERNIS Après des années d’utilisation du produit, le changement de couleur des pièces vernies est un phénomène complètement normal. Ce phénomène est provoqué par le changement brutale de la température à laquelle un produit est soumis pendant le fonctionnement et par le vieillissement de la peinture elle-même avec le passage du temps. ATTENTION: avant toute nouvelle application de peinture, il faut pourvoir le nettoyage et enlever tout résidu de la surface à peindre. 12.4. PRODUITS ÉMAILLES Pour le nettoyage des parties peintes, utiliser de l’eau savonneuse ou des détergents non abrasifs ou chimiquement non agressifs. NE PAS laisser sécher de l’eau savonneuse ou de détergent après le nettoyage. Il faut pourvoir à es faire enlever immédiatement.

12.5. PIÈCES CHROMÉES

Dans le cas les pièces chromées présentaient une couleur avec reets bleus suite à une surchauffe, utiliser un produit de nettoyage adéquat pour solutionner cet inconvénient.

12.6. NETTOYAGE DE LA VITRE

Grâce à une entrée spécique de l’air secondaire, la formation de dépôts de saleté sur la vitre de la porte est efcacement ralentie. Cependant il est impossible de l’éviter complètement avec l’utilisation des combustibles solides (en particulier le bois humide) mais ceci ne doit pas être considéré comme un défaut de l’appareil. IMPORTANT: Il ne faut nettoyer la vitre panoramique que quand l’appareil est froid pour en éviter l’explosion. Le nettoyage peut être effectué avec des produits spéciques ou bien en frottant la vitre avec une boule de papier journal (quotidien) humidié et passé dans la cendre. Ne pas utiliser cependant de chiffons, produits abrasifs ou chimiquement agressifs. La procédure correcte d’allumage, l’utilisation de la quantité et du type de combustibles adéquats, la position correcte du régulateur de l’air secondaire, le tirage sufsant de la cheminée et la présence d’air comburant sont les conditions indispensables pour le fonctionnement optimal de l’appareil et garantissant le nettoyage de la vitre. RUPTURE DES VITRES: Les vitres sont en vitrocéramique résistante à des poussées thermiques allant jusqu’à 750° C et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou fermeture violente de la porte, etc.) Par conséquent, le remplacement de la vitre n’est pas sous garantie.

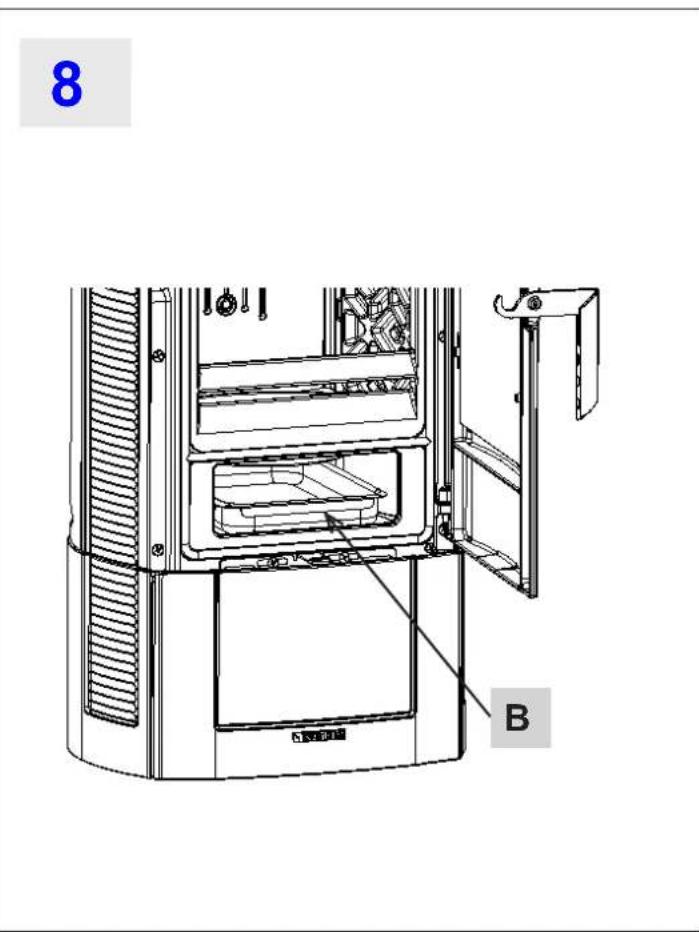

12.7. NETTOYAGE TIROIR DES CENDRES

Tous les appareils ont une grille foyer et un tiroir cendre pour la récolte des cendres. Nous vous conseillons de vider périodiquement le tiroir cendre et d’éviter son remplissage total, pour ne pas surchauffer la grille. En outre, nous vous conseillons de laisser toujours 3-4 cm de cendre dans le foyer. ATTENTION: Les cendres enlevées du foyer doivent être placées dans un récipient de matériau ignifuge équipé d’un couvercle étanché. Le récipient doit être placé sur un sol ignifuge, loin de matériaux inammables jusqu’à l’extinction et refroidissement complet. Contrôler, en le nettoyant, au moins une fois par an, la prise d’air externe. 12.8. NETTOYAGE DU TUYAU D’ÉVACUATION DE LA FUMÉE La procédure correcte d’allumage, l’utilisation de quantités et types de combustibles appropriés, le juste positionnement du registre de l’air Secondaire, le tirage sufsant de la cheminée et la présence d’air comburant sont indispensables pour le fonctionnement optimal de l’appareil et garantissant le nettoyage de la vitre. Nous recommandons d’effectuer un nettoyage complet de l’appareil au moins une fois par an ou chaque fois que nécessaire (problèmes de mauvais fonctionnement avec faible rendement). Un dépôt excessif de suie peut provoquer des problèmes de décharge des fumées et l’incendie du tuyau d’évacuation lui-même. Cette opération, qui ne peut avoir lieu qu’avec l’appareil froid, devrait être effectuée par un ramoneur qui en même temps, peut faire une inspection du tuyau d’évacuation de la fumée (vérier la présence d’éventuels dépôts). Pendant le nettoyage, il faut retirer de l’appareil le tiroir cendrier, la grille et le déecteur fumées pour favoriser la chute de la suie. Les déecteurs sont facilement amovibles depuis leurs sièges car ne sont pas xés avec aucune vis.Une fois le nettoyage réalisé, les mêmes doivent être repositionnés dans leurs sièges (Figure 10 page 42). ATTENTION: L’absence de déecteur provoque une forte dépression, une combustion trop rapide et une consommation excessive de bois ayant pour conséquence une surchauffe de l’appareil.CANDY 7199302 - IT - EN - DE - FR 37

13. DÉTERMINATION DE LA PUISSANCE THERMIQUE

Il n’existe pas de règle absolue qui permette de calculer la puissance correcte nécessaire. Cette puissance dépend de l’espace à chauffer mais aussi en grande mesure de l’isolation. En moyenne, la puissance calorique nécessaire pour une pièce adéquatement isolée sera de 30 kcal/h par m

(pour une température extérieure de 0 °C). Etant donné que 1 kW correspond à 860 Kcal/h, nous pouvons adopter une valeur de 38 W/m

Supposons que vous souhaitez chauffer une pièce de 150 m

(10 x 6 x 2,5 m) d’un appartement isolé, vous aurez besoin de 150 m

= 5700 W ou 5,7 kW. Par conséquent, comme chauffage principal, un appareil de 8 kW sera sufsant. Valeur indicative de combustion Quantité demandée par rapport à 1 kg de bois sec Carburant Unità kcal/h kW Bois sec (15% d’humidité) kg 3600 4.2 1,00 Bois mouillé (50% d’humidité) kg 1850 2.2 1,95 Briquettes de bois kg 4000 5.0 0,84 Briquettes de lignite kg 4800 5.6 0,75 Anthracite normal kg 7700 8.9 0,47 Coke kg 6780 7.9 0,53 Gaz naturel m

Name and address of the agent (Article 12-2) Name und Adresse des Auftragnehmers (Art 12-2) Nom et adresse du mandataire (Art. 12-2)

Émission de CO (13 % O

Émission de poudres (13 % O
