MODE D'EMPLOI EL2635 Electronics Line

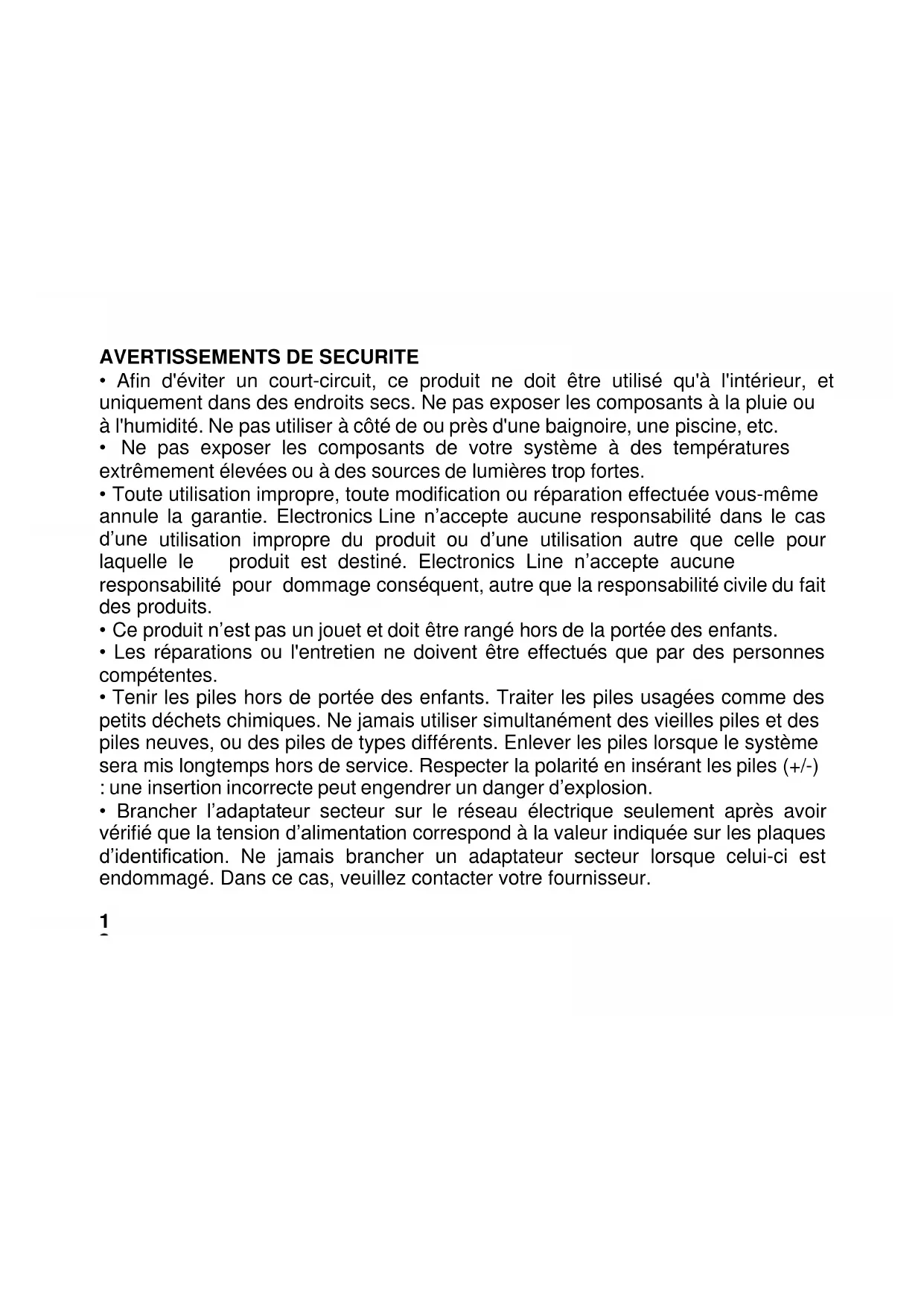

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmes ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Electronics Line n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Electronics Line n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d'explosion.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

Le EL-2635 répéteur sans fil fait partie de la série Electronics Line Secuplace et fonctionne avec le système d'alarme Secuplace. Pour en savoir davantage sur le système complet, les possibilités et le réglage de la série Secuplace, consultez les instructions d'installation sur notre site www.electronics-line.com. Le panneau de contrôle peut enregistrer jusqu'à quatre répéteurs, dont chacun peut enregistrer 32 émetteurs. Le répéteur est alimenté soit par 9VAC ou par 12VDC avec un bloc batterie de secours rechargeable de 6V. Les essais de maintenance et d'enregistrement sont effectifs en utilisant un clavier programmable enchâssé LCD (EL2635-P) qui procure une interface complète au répéteur.

Figure 1: Application spécifique d'un répéteur

Installation

1. Enregistrez tous les appareils sans fil au panneau de contrôle du Secuplace selon les explications du manuel d'installation.
2. Sur le panneau de contrôle, définir les appareils de détection destinés à émettre via le répéteur, de la façon suivante:
3. À partir du menu Programmation, Sélectionnez Appareils, Zones [911].
4. Sélectionnez la zone que vous désirez programmer (1-32).
5. À partir du sous-menu Zones, Sélectionnez Répéteur [#9].
6. Sélectionnez "Usage Répéteur".

Note: il n'est pas nécessaire de définir sur le panneau de contrôle, les claviers et porte-clés déjà enregistrés au répéteur.

1. Ouvrez le boîtier de plastique du EL-2635 en enlevant les deux vis du couvercle puis en retirant le couvercle frontal de la base.

Figure 2: EL-2635 (couvercle ouvert)

1. Branchez l'antenne au Connecteur Antenne.
2. Branchez le Bloc Batterie de secours au Connecteur Batterie.
3. Branchez un transformateur 9VAC ou 12VDC aux Bornes Entrée Courant (la polarité n'est pas importante).
4. Tous les enregistrements et essais de fonctionnalités décrits dans les sections suivantes sont réalisés à partir du clavier programmable LCD tel qu'illustré à la Figure 3. Branchez le clavier programmable (EL2635-P) au Connecteur Clavier Programmable (EL2635-P).

Note: Le clavier programmable (EL2635-P) n'est pas opérationnel avec une alimentation par batterie seulement.

1. Testez le répéteur à partir de l'endroit exact d'installation avant dérivation à l'installation permanente de l'unité.
2. Fixez la base sur le mur à l'aide de quatre vis et replacez le couvercle frontal.

Lorsque l'interrupteur de dérangement est ouvert, le DEL bicolore fournit des indications concernant l'émission et la réception du répéteur, aidant à la procédure d'installation - voir Tabl. 1. Lorsque le connecteur de dérangement est fermé, le DEL bicolore fournit des indications concernant le statut du courant - voir Tabl. 2.

Enregistrement du répéteur au panneau de controle

Tabl. 1: Indication DEL (Interr. Dér. ouvert)

Indication DEL	Description
Clignant Vert	Signal Réception
Clignant Rouge	Signal Émission

Tabl. 2: Indication DEL (Interr. Dér. fermé)

Indication DEL	Description
Fixe Vert	CA et Batterie OK
Clignotant Rouge	Perte CA
Clignotant Orange	Batterie Faible

Afin que le panneau de contrôle puisse reconnaître le répéteur, vous devez enregistrer le répéteur au panneau de contrôle.

Pour enregistrer le répéteur au panneau de contrôle :

1. Mettre le panneau de contrôle au mode Enregistrement de la façon suivante:
2. À partir du menu Programmation, Sélectionnez Appareils, Répéteur [914].
3. Sélectionnez le répéteur que vous voulez enregistrer (1-4).
4. À partir du sous-menu, Sélectionnez Enregistre [#1].
5. Envoyez deux Statuts d'émission du répéteur de la façon suivante:

Sur le clavier programmable (EL2635-P), pressez... jusqu'à ce que 5. STS TRANSMIT apparaissent sur l'écran. Pressez /. - Pressez / à nouveau.

Figure 3: Clavier programmable LCD (EL2635-P)

1. Confirmez l'enregistrement au panneau de contrôle de la façon suivante :

Lorsque SAVE? apparait sur l'écran du panneau de contrôle, pressez /.

Enregistrement des émetteurs au répéteur

Vous pouvez enregistrer jusqu'à 32 émetteurs au répéteur EL-2635.

Note: ne pas enregistrer le même émetteur à plus d'un répéteur.

Pour enregistrer les émetteurs au répéteur :

1. Sur le clavier programmable LCD (EL2635-P), pressez... jusqu'à ce que 4. TX REGISTER apparaisse sur l'écran.
2. Pressez /; NEW DEVICE apparait sur l'écran.
3. Pressez / à nouveau; TRANSMIT 1 apparait sur l'écran.
4. Envoyez deux signaux d’émission de l’appareil que vous pouvez enregistrer.
5. Lorsque le numéro d'émetteur et SAVE ? apparaisent sur l'écran, pressez / pour confirmer l'enregistrement.

Figure 4: Procédure Enregistrement Émetteur

Note: le répéteur EL-2635 désigne automatiquement un numéro d'émetteur pour chaque nouvel appareil enregistré. Notez ce numéro et le numéro de zone sur l'étiquette fournie avec le capteur. Collez l'étiquette à l'intérieur du couvercle frontal pour référence ultérieure. 6. Après avoir confirmé l'enregistrement, l'écran revient à NEW DEVICE. Pressez / pour enregistrer un nouvel appareil ou x pour sortir du mode Enregistrement.

Suppression émetteurs enregistres

Pour supprimer les émetteurs du registre du répéteur :

1. Sur le clavier programmable LCD (EL2635-P), pressez... jusqu'à ce que 3. TX DELETE apparaisse sur l'écran.
2. Pressez ; le premier émetteur de la liste apparait sur l'écran.
3. Utilisez les touches de direction (...) et faire défiler jusqu'à l'émetteur que vous souhaitez supprimer.
4. Pressez ./ pour supprimer l'émetteur.
5. Pressez./anouveau pour confirmer; l'émetteur est supprimé.
6. Sélectionnez un autre émetteur à supprimer ou pressez x pour sortir.

Utiliatires d'installation

Figure 5: Procédure Suppression Émetteur

Liste EM

La liste EM est un inventaire déroulant des émetteurs enregistrés avec pour chacun le dernier rapport de l'intensité du signal.

Pour visualiser la liste EM :

1. Pressez... jusqu'à ce que 1. Listé EM apparaisse à l'écran.
2. Pressez. Le premier émetteur de la liste apparait.
3. Utilisez les touches de direction (../..) pour défilérer au travers de la liste.
4. Pressez x pour sortir de la liste.

Figure 6: Procédure Liste EM

Test EM

Le Test EM est un utilitaire qui vous permet d'identifier les émetteurs enregistrés et de tester l'intensité du signal.

Pour effectuer un Test EM :

1. Pressez... jusqu'à ce que cela apparaisse sur l'écran.
2. Test EM
3. Pressez/.
4. Activez un émetteur ; le numéro et la sorte d'émetteur ainsi que l'intensité du signal sont affichés.
5. Pressez x pour sortir du mode Test EM.

Tension de fonctionnement : 9VAC ou 12VDC

Batterie de secours : 6V/850mAh

(piles rechargeables 5 × 1.2V Ni-MH, modèle AAAL)

Consommation: 100mA max. (pendant l'émission)

Nombre d'émetteurs : 32 max.

Protection antisabotage : Couvercle frontal

Température d'opération : 0-60 °C

Dimensions: 123 × 109 × 27mm

EL2635-P

Longueur du câble : 50 cm

Température d'opération : 0-60°C

Dimensions: 135 × 130 × 34 ~mm

Ces spécifications techniques sont sujettes à modifications sans avis préalable. Electronics Line [E. L] n'est en aucun cas responsable de l'augmentation du prix de vente du produit, de tout abus ou dommage direct, indirect, accidentel, consécutif ou provenant d'un défaut du produit. Par la présente Electronics Line déclare que l'appareil ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE
