GEBRUIKSAANWIJZING EL2635 Electronics Line

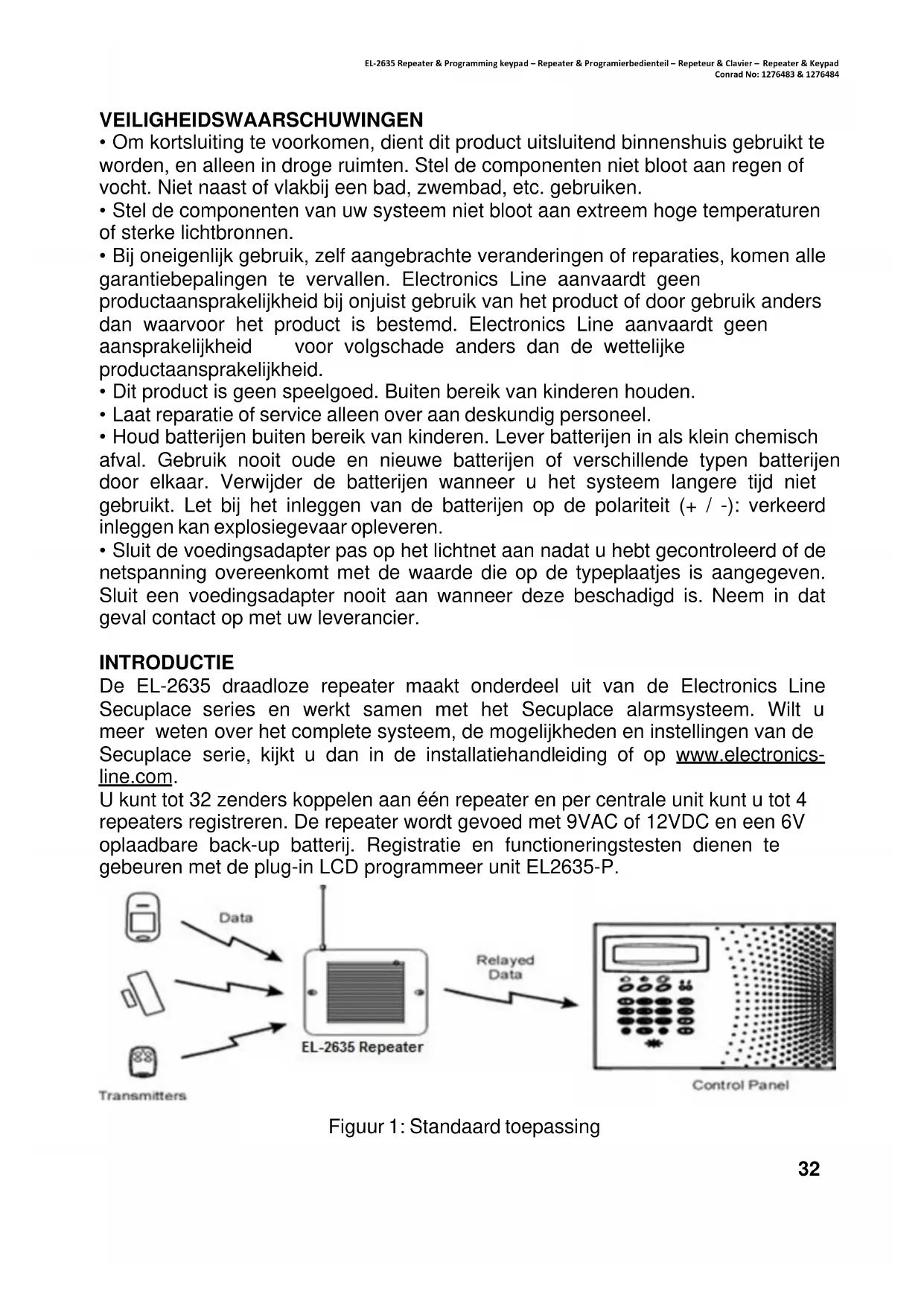

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeem Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen. Electronics Line aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waar voor het product is bestemd. Electronics Line aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijk productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen honden.
• Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het system langerearend nicht gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u heb gecontrolerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

De EL-2635 draadloze repeater maakt onderdeel uit van de Electronics Line Secuplace series en werkt samen met het Secuplace alarmsystem. Wilt umeer weten over het complete system, de mogelijkheden en instellenen van de Secuplace serie, kijkt u dan in de installmentiehandleiding of op www.electronicsline.com.

U kurz tot 32 zenders koppelen aan een repeater en per centrale unit kurz u tot 4 repeaters registreren. De repeater worden gevoed met 9VAC of 12VDC en een 6V oplaadbare back-up batterij. Registratie en fonctioneringstesten dienen te geleuren met de plug-in LCD programmeer unit EL2635-P.

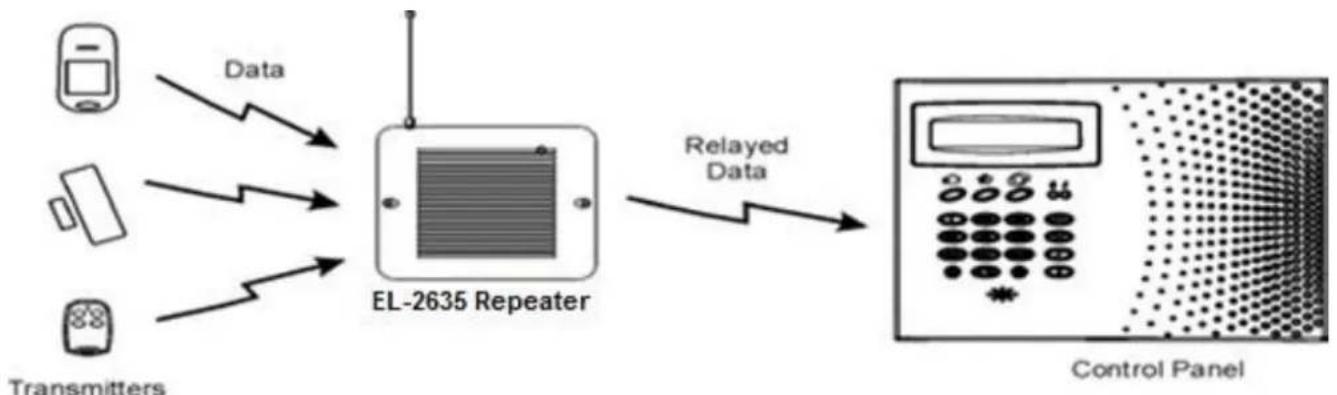

Figuur 1: Standaard toepassing

INSTALLATIE

1. Registreer alle draadloze sensoren op de centrale unit van de Secuplace zoals omschreiben in de installmentie handleiding.

2. Bepaal nu met de centrale unit, welche sensoren het signaal via de repeater dienen te verzenden als volgt:

3. Selecteer in het Programmeringmenu, Componenten, Zones [911].

4. Selecteer de zone die u wilt programmeren (1-32).
5. Selecteer in het zone sub-menu, Repeater[#9].
6. Selecteer "Gebruik Repeater".

Let op: het is Nietoodzakelijk om de keystads en keyfobs die geregistreerd zich op een repeater op de centrale unit te definierten.

1. Open de EL-2635 behuizing. Dit doet u door de twee schoreven aan de voorzijde lost te schroeven en de kap te verwijderen.

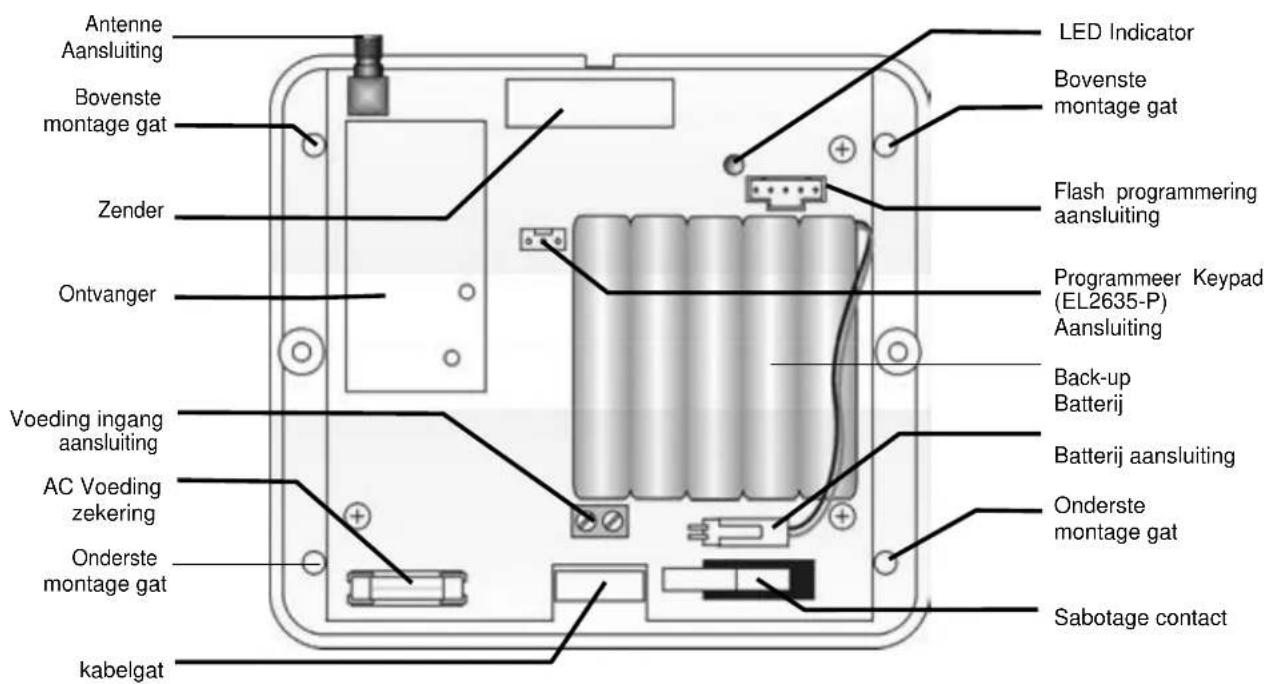

Figur 2: EL-2635

1. Plaats de meegeleverde antennne op de antennne aansluiting.
2. Sluit de batterij aan op de batterij aansluiting.
3. Sluit een 9VAC of 12VDC transformer aan op de voeding ingang (polariteit is Niet van belang).

4. Alle registratie en test functies, zoals beschreiben in het volgende hoofdstuk, dienen uitgevoerd te woden met de LCD Programmeer Keypad (EL2635-P) zoals weergegeven in Figuur 3. Sluit de Programmeer Keypad (EL2635-P) aan op de programmeer Keypad aansluiting.
   Let op: De Programmeer Keypad (EL2635-P) werkt nicht op batterij voeding alleen.

5. Test de repeater op bereik en correct fonctioneren alvorens hem definitief te monteren.

6. Monteer de weiterijde met vier schroeven gegen de muur en plaats de kap terug.

Wanner het sabotagecontact open is,
zal de twee kleuren LED aangeven
wanner het een signal ontvangt of
verzend. Dit om de installmente procedure
te ondersteunen. Zie Tabel 1. Wanner
het sabotagecontact gesloten is,
zal de
twee kleuren LED de status van de
voeding aangeven. Zie tabel 2.

Tabel 1: LED Indicatie (Sabotagecontact Open)

LED Indicatie	Beschrijving
knipperend Groen	Signaal Ontvangst
knipperend Rood	Signaal Verzenden

Tabel 2: LED Indication (Sabotagecontact Dicht)

LED Indicatie	Beschrijving
continue Groen	AC & Batterij OK
knipperend Rood	AC fout
knipperend Oranje	Batterij leeg

DE REPEATER OP DE CENTRALE UNIT REGISTREREN

U dient de repeater op de centrale unit aan te melden.

Om de repeater op de centrale unit aan te melden:

1. Zet de centrale unit als volgt in Registratie mode:

2. Selecteer in het Programmeringmenu, Componenten, Repeaters [914].

3. Selecteer de repeater die u wilt registrieren (1-4).

4. Selecteer in het repeater sub-menu, Rep x geregisteerd [#1].

5. Stuur twee status signalen als volgt van de repeater:

6. Druk op de Programmeer Keypad (EL2635-P), op ... totdat 5. STS Transmit op de display verschijnt.
   Druk op/.
   Druk nogmaals op/.

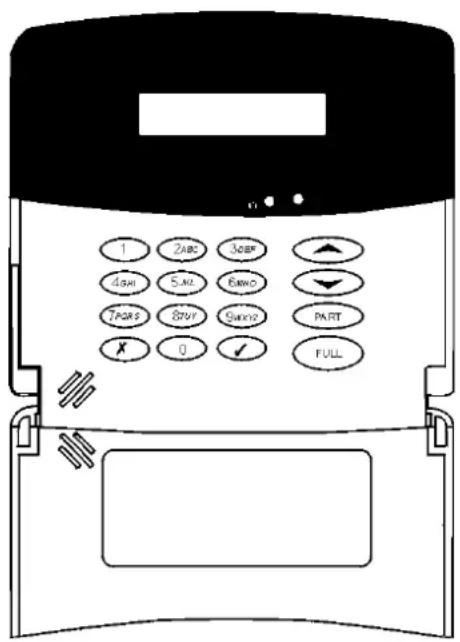

Figuur 3: LCD
Programmeer Keypad (EL2635-P)

1. Bevestig de registratie als volgt op de centrale unit:

Wanneer Opslaan? Op het LCD diaplay verschijnt, druk op/.

AANMELDEN VAN ZENDERS OP DE REPEATER

U kunt tot 32 zenders (sensoren) koppelen aan één EL-2635 repeater.

Let op: Registreer een zender Niet op meer dan een repeater.

Om zenders op een repeater te registraren:

1. Druk op...op de Programmeer Keypad totdat 4. TX Register op de display verschijnt.
2. Druk op New Device verschijnt op de display.
3. Druk nogmaals op.; Transmit 1 verschijnt op de display.
4. Stuur twee signalen van de zender die u wilt registereren.
5. Wonneer het zendernummer en Opslaan? Op de display verschijnt, druk op / om de registratie te bevestigen.

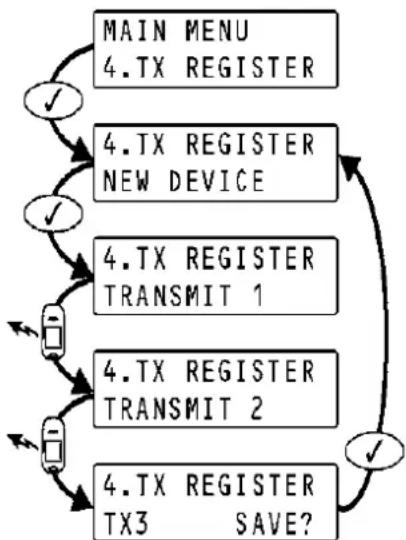

Figuur 4: Zender Registratie Procedure

Let op: De EL-2635 repeater wijst automatisch zendernummers toe aan de geregistreerde componenten. Noteer dit nummer en zonenummer op de meegeleverde sticker van de component en plank deze op de binnenzijde van de zender. Dit voor toekomstige referentie.

1. Nadat u de registratie heeft bevestigd verschijnt New Device op de display. Druk op ./ om een ander component te registrieren of druk op .x om de Registratie mode te verlaten.

GEREGISTREERDE ZENDERS VERWIJDEREN

Om zenders uith het repeater register te verwijdersen:

1. Druk op...op de Programmeer Keypad totdat 3. TX Delete op de display verschijnt.
2. Druk op ./; de eerste zender verschijnt op de display.
3. Gebruik de navigatie toetsen (...)/...) om maar de zender te gaan die u wilt verwijderen.
4. Druk op./om de zender te selecteren.
5. Druk nogmaals op./voor bevestiging. De zender is nu verwijderd.
6. Seleceer een andere zender om te verwijderen of druk op .x om het menu te verlaten.

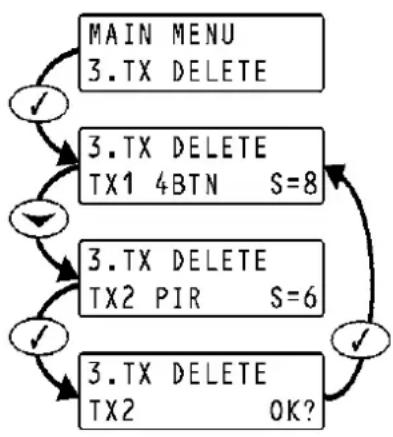

Figuur 5: Verwijder Zender Procedure

De EL-2635 beschibt over twee functies die de installmente en onderhoud vergemakkelijken.

Zender overzicht

Het zender overzicht is een scrolbare lijst van alle zenders met waar bij de sterke

van het的那一st verzonden signal.

Om het zenderoverzicht te bekijken:

1. Druk op ... totdat 1. Zender overz op de display verschijnt.
2. Druk op.; de eerste zender uit het overzicht verzischijnt op de display.
3. Gebruik de navigatie toetsen (.../...) om door de lijstBeen te scrollen.
4. Druk op .x om uit de lijst te gaan.

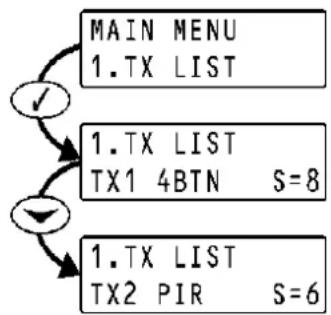

Figuur 6: Zender Overzicht Procedure

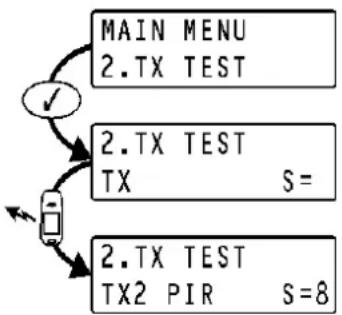

Zender Test

De Zender Test functie helpt u de zenders te identificeren het de signalsterte te testen.

Om de zender test uit te voeren:

1. Druk op ... totdat 2. Zender Test op de display verschijnt.
2. Druk op/.
3. Activeer de zender. Het zendernummer, het type zender en de signalsterte verschijnen op de display.
4. Druk op .x omuit de test mode te gaan.

Figuur 7: Zender Test Procedure

TECHNISCHE GEGEVENS

EL-2635

Frequentie: 868,35 MHz FM

Antenne: Externe Antenne

Stroomverbruik: 100mA max. (bij verzenden)

Aantal zenders: max.32

Sabotagecontact: Afdekkap (N.C.)

Gebruikstemperatuur: 0-60°C

Afmetingen: 123 × 109 × 27 ~mm

EL2635-P

Programmeerkabel lenghte: 50 cm

Gebruikstemperatuur: 0-60°C

Afmeting: 135 × 130 × 34 ~mm

UPGRADING EVERY DAY SECURITY

Specicaes kunen wizigen zonder voorafgaande melding hiervan. Hierbij verklaart Electronics Line dat het toestel dit apparaat in overeenstemming is met de essentiele eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
