Type de produit	Contact magnétique pour système d'alarme
Marque	Electronics Line
Modèle	EL2601
Dimensions (émetteur)	65 × 30 × 25 mm
Poids approximatif	50 g
Alimentation	Pile lithium 3V (incluse)
Autonomie de la pile	Variable selon utilisation, environ 2 ans
Température de fonctionnement	0 °C à 60 °C
Antenne	Fouet intégré
Modes de fonctionnement	Contact magnétique, émetteur universel, combinaison des deux
Distance maximale entre aimant et émetteur	1 cm
Type de boucle filaire	N.C. (Normalement fermé)
Fonction d'autoprotection	Oui, bouton d'autoprotection sur le PCB
Mode test	Durée d'environ 5 minutes après activation
Installation	Intérieur uniquement, endroit sec
Fixation	Vis ISO 7050 ST3.5 x 22 ou similaires
Compatibilité	Système d'alarme Secuplace
Sécurité	Ne pas exposer à l'humidité, températures extrêmes ou chutes
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Pièces détachées	Pile lithium de rechange, aimant, vis
Réparabilité	PCB amovible ; garantie annulée en cas de modification personnelle
Directive CE	Conforme à la directive 1999/5/CE

FOIRE AUX QUESTIONS - EL2601 Electronics Line

Comment installer le contact magnétique EL2601 ?

Ouvrez le boîtier avec un petit tournevis, retirez le séparateur de pile, puis enregistrez l'émetteur dans le système Secuplace via le menu Programmation > Appareils > Zones [911]. Testez la position avant de fixer définitivement.

Quelle pile utiliser pour l'EL2601 ?

Une pile lithium 3V est fournie. Respectez la polarité (+/-) lors de l'insertion. Remplacez-la par une pile de même type.

Comment tester l'EL2601 après installation ?

Activez le mode test en appuyant sur le bouton d'autoprotection. Le voyant LED s'allume lors de l'ouverture/fermeture de la porte. Le mode test dure environ 5 minutes.

Que faire si la pile semble déchargée ?

Les piles au lithium peuvent présenter une tension faible en stockage. Prolongez le mode test de quelques minutes pour stabiliser la tension avant de juger.

Peut-on utiliser l'EL2601 avec d'autres systèmes d'alarme ?

L'EL2601 est conçu pour le système Secuplace d'Electronics Line. Son utilisation avec d'autres systèmes n'est pas garantie.

Comment configurer l'EL2601 en mode émetteur universel ?

Connectez une boucle filaire N.C. aux bornes 1 (alarme) et 2 (masse). Le mode est automatique selon la connexion.

Quelle distance maximale entre l'aimant et l'émetteur ?

L'aimant ne doit pas être à plus d'1 cm de l'émetteur pour un fonctionnement correct.

Comment nettoyer l'EL2601 ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez la pile, les connexions et la distance aimant/émetteur. Si le problème persiste, contactez le support Electronics Line.

L'EL2601 est-il résistant à l'eau ?

Non, il doit être utilisé uniquement à l'intérieur dans un endroit sec. Ne pas exposer à la pluie ou à l'humidité.

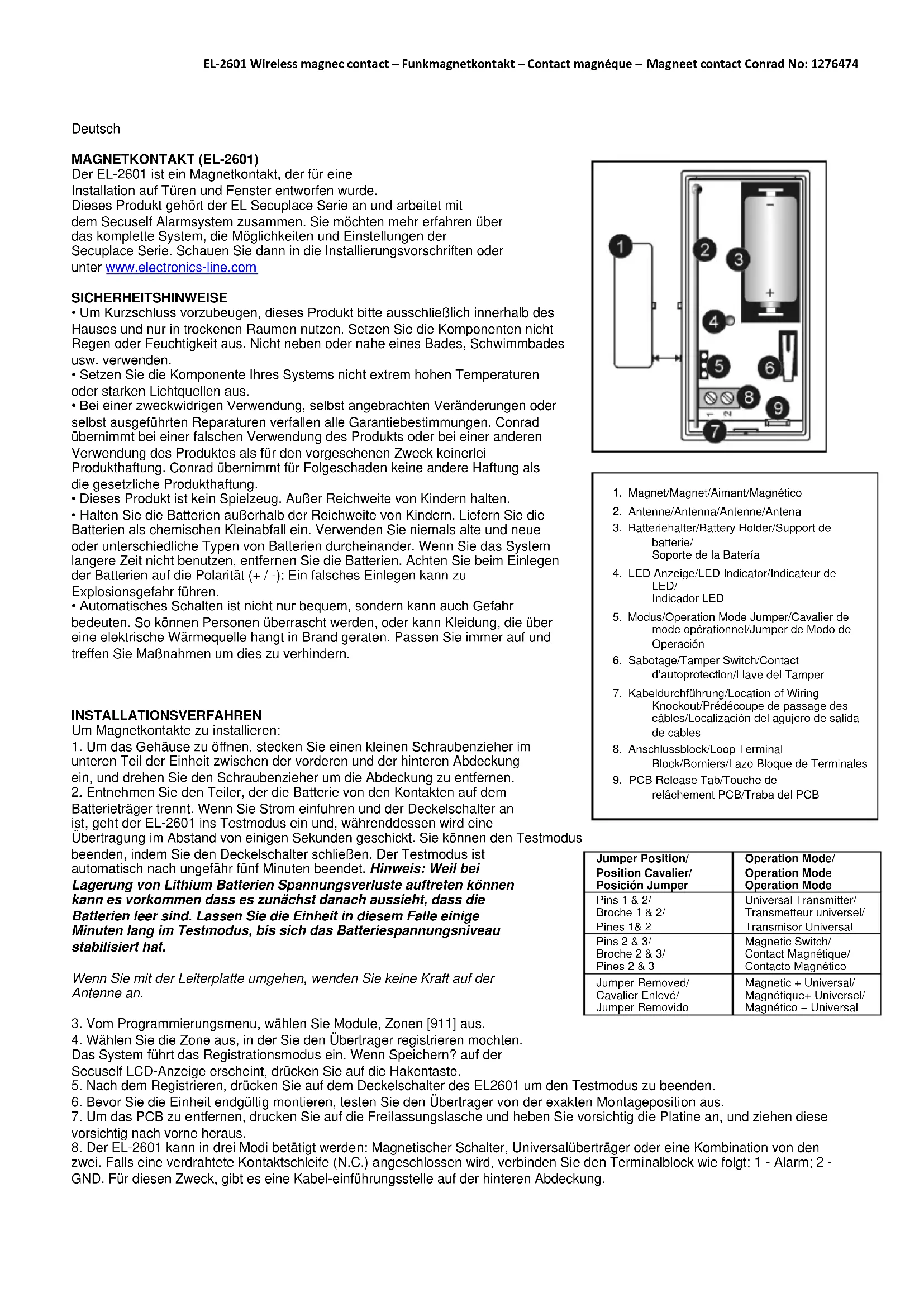

MODE D'EMPLOI EL2601 Electronics Line

Le EL 2601 est un contact magnétique conçu pour une installation sur des portes et des fenêtres. Ce produit fait partie de la série Electronics Line Secuplace et fonctionne avec le système d'alarme Secuplace. Pour en savoir davantage sur le système complet, les possibilités et le réglage de la série Secuplace, Voyez les instructions d'installation sur notre site www.electronic-lines.com

AVERTISSEMENTS DE SECURITE

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémement élevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Electronics Line n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Electronics Line n'accepte aucune responsabilité pour dommage consequent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être range hors de la portée des enfants.
• Tenir les piles hors de portée des enfants. Traiter les piles usages comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-): une insertion incorrecte peut engendrer un danger d'explosion.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussiprésenter des dangers. Elle peut par exemple surprénde les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

PROCESSUS D'INSTALLATION

Pour installer des contacts magnétiques:

1. Pour ouvrir le boitier, insérez un petit tournevis dans le bas de l'unité entre la couverture avant et arrière et tournez le tournevis pour ouvrir la couverture.
2. Enlevez le séparateur qui isole les contacts dans l'emplacement de la batterie. Lorsque vous utilisez l'alimentation et le bouton d'autoprotection est activé, le EL-2601 entre en mode Test pendant lequel une émission est envoyé chaque fois après quelques secondes. Vous pouvez terminer le mode Test en désactivant le bouton d'autoprotection. Le mode test est automatiquement terminé après approximativement cinq minutes. Note: En raison d'un-delai d'émission de tension existant dans les piles au lithium en remisage, les piles peuvent sembler déchargeés. Le cas échéant, prolongez le mode Test de l'unité de quelques minutes jusqu'à ce que le niveau de tension de la pile soit stabilisé.

Lorsque you touchez au PCB, n'employez pas de force sur l'antenne.

1. A partir du menu Programmation, Sélectionnez Appareils, Zones [911].
2. Sélectionnez la zone dans laquelle vous pouvez enregistrer l'émetteur; le système initie le mode d'Enregistrement. Lorsque Sauver? apparait sur l'affichage du LCD Secuplace, appuyez sur.
3. Àpres l'enregistrement, appuyez sur le bouton d'autoprotection de l'EL-2601 pour terminer le mode Test.
4. Avant de fixer l'unité de façon permanente, testez l'émetteur à partir de la position exacte de fixation.
5. Pour enlever le PCB, appuyez sur la touche de relachement et doucement retirez le circuit de la couverture arriere.
6. Le EL-2601 est capable d'opérer en trois modes: contact magnétique, émetteur universel ou une combinaison des deux. Si une boucle de contact filaire est connectée (N.C.), effectuez un raccordement de la façon suivante:
   Borne 1 - Alarme; Borne 2 - Masse. Pour permettre le passage du cable, une predecoupe est prevue a cet effet dans l'embase.
7. Fixez la couverture arriere en utilisant deux vis et replacez le PCB. Utilisez l'ISO 7050 (ST3.5 x 22) ou des vis similaires pour que la tete de la vis ne touche pas le PCB - voir Figure B.4.
8. Pour ouvrir le boitier de l'aimant, insérez un petit tournevis dans l'une des fentes reissortissantes situées sur l'une des extrémités de la couverture arrêté de l'aimant et soulevez pour séparer de la couverture avant.
9. Fixez la couverture arriere de l'aimant en utilisant deux vis. Vérifiez que la ligne démarquée sur l'aimant est correctement alignée avec la ligne démarquée sur l'émetteur.

N'installez pas l'aimant à plus d'un centimètre de l'émetteur.
12. Testez l'émetteur, vérifie que le LED est allumé lorsque la porte/ferentre est ouverte et à nouveaux lorsqu'elles sont fermées.
13. Fermez les couvertures avant de l'émetteur et de l'aimant..

Figure B.4: Position de la vis de fixation

CHARACTERISTIQUES TECHNIQUES

Antenne: Fouet intégré

Température de Fonctionnement: 0-60°C

Dimensions: 65 × 30 × 25mm

NL

MAGNEET CONTACT (EL-2601)

Ces specifications techniques sont sujettes à modifications sans avis préalable. Electronics Line (E.L) n'est enaucun cas responsable de I'augmentation du prix de vent du produit, de toute perte ou dommage direct, indirect, accidentel, consecutif ou provenant d'un defaut du produit. Par la presente Electronics Line declare que l'appareil ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE
