EL2620 - Caméra de surveillance Electronics Line - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier radio pour système de surveillance
Marque	Electronics Line
Modèle	EL2620
Dimensions (L × l × h)	130 × 110 × 28 mm
Alimentation	1 pile alcaline 9V
Antenne	Imprimée sur le PCB
Immunité aux interférences RF	40 V/m
Température de fonctionnement	0 à 60 °C
Fonctions principales	Activation Totale, Partielle et Périmétrique ; Alarme Panique (simultané Totale + Périmétrique) ; Contrôle de modules domotiques ; Touche Annuler pour effacer les saisies erronées
Indicateur de batterie faible	LED rouge allumée lors de l'utilisation
Compatibilité	Système d'alarme Secuplace (série Electronics Line)
Utilisation	Intérieur uniquement, endroits secs
Sécurité	Ne pas exposer à la pluie, humidité, températures extrêmes, sources de chaleur ; ne pas modifier ou réparer soi-même ; tenir hors de portée des enfants ; respecter la polarité des piles
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées et réparabilité	Pile 9V alcaline remplaçable par l'utilisateur ; toute autre réparation annule la garantie
Informations générales	Clavier radio monodirectionnel ; sert de station supplémentaire d'activation

FOIRE AUX QUESTIONS - EL2620 Electronics Line

Comment enregistrer le clavier EL2620 sur le système ?

Dans le menu Programmation, sélectionnez Appareils, puis Claviers [913]. Choisissez le clavier à enregistrer, appuyez sur une touche (la LED doit s'allumer), appuyez à nouveau sur la même touche, puis confirmez avec Sauver? en appuyant sur /.

À quoi sert la touche Annuler (©) ?

La touche Annuler efface toute saisie précédente (par exemple un code mal entré) et permet de recommencer.

Comment remplacer la pile du EL2620 ?

Insérez un petit tournevis dans la fente inférieure et tournez pour retirer le couvercle arrière. Remplacez la pile usagée par une pile alcaline 9V en respectant la polarité. Refermez le couvercle jusqu'au déclic.

Que signifie la LED rouge allumée ?

La LED rouge indique une batterie faible. Remplacez la pile dès que possible.

Le clavier peut-il être utilisé à l'extérieur ?

Non, le EL2620 est conçu pour une utilisation en intérieur uniquement, dans des endroits secs pour éviter les courts-circuits.

Comment déclencher une alarme panique ?

Appuyez simultanément sur les touches Totale et Périmétrique pour déclencher l'alarme de panique.

Le EL2620 est-il compatible avec d'autres systèmes que Secuplace ?

Ce produit fait partie de la série Electronics Line Secuplace et fonctionne exclusivement avec le système d'alarme Secuplace.

Comment nettoyer le clavier ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.

Puis-je utiliser des piles rechargeables ?

La notice recommande une pile alcaline 9V. L'utilisation de piles rechargeables pourrait affecter les performances et n'est pas garantie.

Que faire si le clavier ne répond plus ?

Vérifiez d'abord l'état de la pile. Si la pile est bonne, essayez de réenregistrer le clavier via le menu Programmation. En cas de problème persistant, contactez le service après-vente.

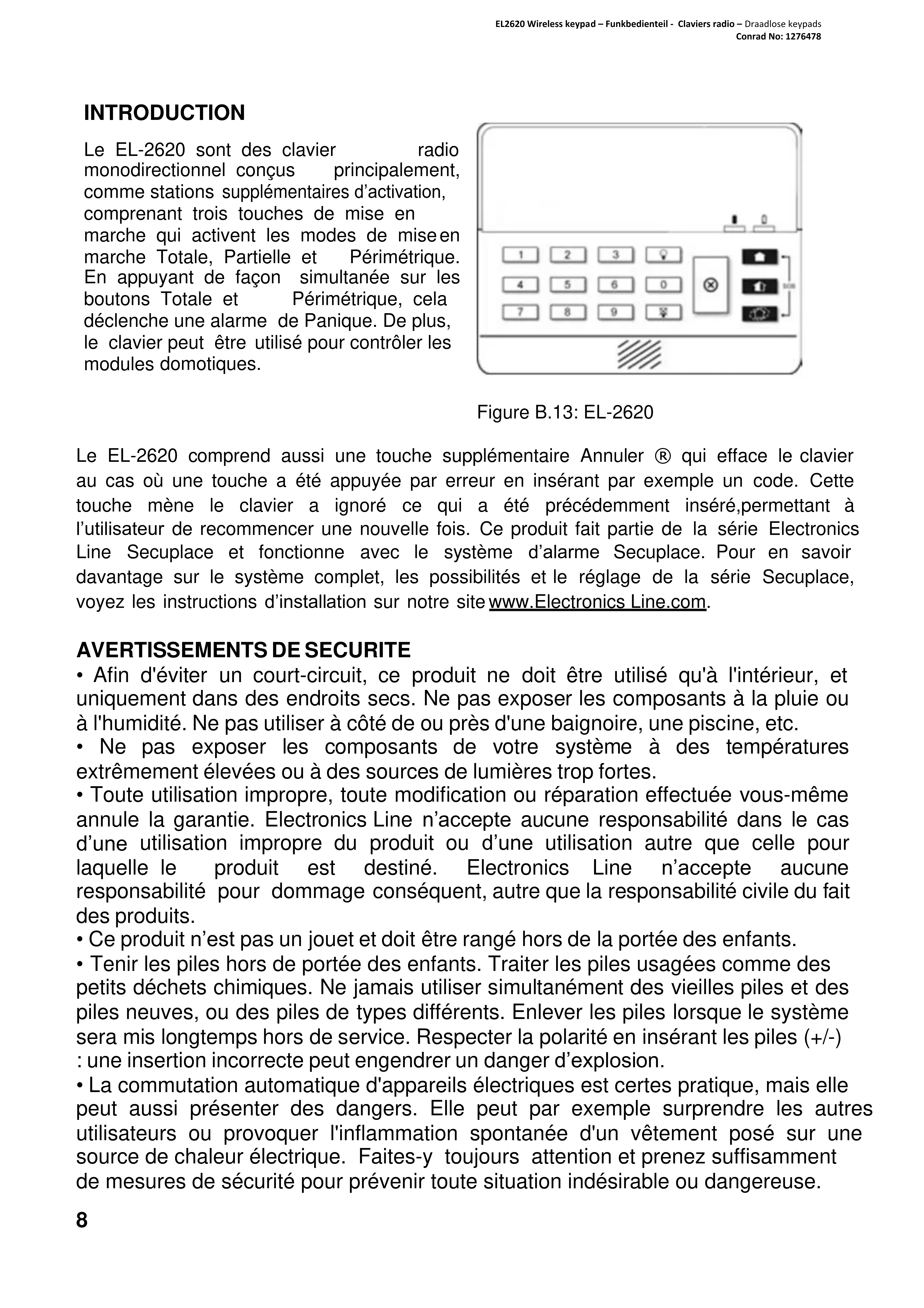

MODE D'EMPLOI EL2620 Electronics Line

Le EL-2620 sont des claviers radio monodirectionnels conçus principalement, comme stations supplémentaires d'activation, complétant trois touches de mise en marche qui activent les modes de mise en marche Totale, Partielle et Périmétrique. En appuyant de façon simultanée sur les boutons Totale et Périmétrique, cela déclenche une alarme de Panique. De plus, le clavier peut être utilisé pour contrôler les modules domotiques.

Figure B.13: EL-2620

Le EL-2620 comprend aussi une touche supplémentaire Annuler © qui efface le clavier au cas où une touche a été appuyée par erreur en insérant par exemple un code. Cette touche mène le clavier à ignorer ce qui a été précédemment inséré, permettant à l'utilisateur de recommencer une nouvelle fois. Ce produit fait partie de la série Electronics Line Secuplace et fonctionne avec le système d'alarme Secuplace. Pour en savoir davantage sur le système complet, les possibilités et le réglage de la série Secuplace, consultez les instructions d'installation sur notre site www.ElectronicsLine.com.

Avertissements de sécurité

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Electronics Line n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Electronics Line n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d'explosion.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi présenter des dangers. Elle peut par exemple surprendre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

Processus d'enregistrement

Pour enregistrer des claviers radio :

1. À partir du menu Programmation, sélectionnez Appareils, Claviers [913].
2. Sélectionnez le clavier que vous pouvez enregistrer ; le système initie le mode d'enregistrement.
3. Appuyez sur un bouton du clavier, tout en vérifiant que la LED s'allume lorsque le bouton est appuyé.
4. Appuyez à nouveau sur le même bouton. Lorsque « Sauver? » apparait sur l'affichage LCD, appuyez sur /.

Reemplacement de batterie (EL2620)

À chaque fois qu'une touche est appuyée, une des LEDs d'indication du statut de batterie est allumée. Lorsque la batterie a besoin d'être remplacée, la LED rouge de Batterie Faible est allumée.

Pour remplacer la batterie:

1. Insérez un petit tournevis dans la fente du bas de l'unité et tournez pour enlever la couverture arrière.
2. En observant la polarité correcte, remplacez la batterie (9V, Alcaline).
3. Remplacez la couverture arrière en vérifiant que les deux couvertures ferment avec un clic.

Figure B.15: EL-2620 (couverture arrière retirée)

Characteristiques TECHNIQUESEL-2620

Antenne: Imprimée sur le PCB

Alimentation: 9V Batterie d'Alcaline

Immunité IRF: 40V/m

Température

de Fonctionnement: 0 à 60°C

Dimensions: 130 × 110 × 28mm
