DE1113415 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau instantané électronique
Marque	Siemens
Modèle	DE1113415
Tension nominale	400 V
Puissance nominale	11 kW / 13 kW (réglable)
Protection par fusibles	16 A / 20 A
Section de câble minimale	4 mm²
Classe de protection	I
Pression nominale	1,0 MPa (10 bar)
Pression d'écoulement à l'enclenchement	0,025 MPa (0,25 bar)
Débit à l'enclenchement	2,6 l/min
Débit d'eau chaude (ΔT 12°C à 38°C)	6,0 à 7,1 l/min
Débit d'eau chaude (ΔT 12°C à 60°C)	3,3 à 3,8 l/min
Température maximale admissible à l'entrée	55 °C
Température de sortie réglable	30 °C à 60 °C
Affichage de statut	DEL (LED)
Fonctions	Purge de démarrage, détection d'air, protection antigel
Raccordement	Eau et électrique, circuit fermé résistant à la pression
Installation	Murale, local exempt de gel
Entretien	Nettoyage avec chiffon humide, ne pas utiliser de nettoyeur vapeur
Sécurité	Dispositif de coupure tous pôles, coupe-circuit automatique, fil de terre
Accessoires spéciaux	Relais de délestage BZ 45L20, kit de montage BZ 45K23

FOIRE AUX QUESTIONS - DE1113415 SIEMENS

Comment régler la puissance de mon chauffe-eau Siemens DE1113415 ?

La puissance se règle à l'aide du commutateur de puissance situé sur la borne de branchement. Pour le modèle DE1113415, vous pouvez choisir entre 11 kW (position basse) ou 13 kW (position haute). Assurez-vous que la puissance réglée corresponde à la plaque signalétique.

Que faire si l'eau n'est pas assez chaude ?

Vérifiez d'abord le fusible dans l'installation domestique. Si le problème persiste, cela peut être dû à un débit trop élevé ou une température d'arrivée d'eau froide trop faible. Réduisez le débit au robinet ou faites appel à un technicien pour régler le limiteur de débit. Vérifiez aussi le réglage du commutateur de puissance.

Pourquoi l'appareil ne chauffe-t-il pas ?

Si l'appareil ne chauffe pas, effectuez une purge de démarrage : ouvrez le robinet d'eau chaude pendant au moins 1 minute avec un débit d'au moins 6 l/min. Si le débit est trop faible, retirez le brise-jet ou la pomme de douche. Vérifiez également que les fusibles sont enclenchés et que l'alimentation est sous tension.

Comment purger l'appareil après une coupure d'eau ?

Après une coupure d'eau, mettez l'appareil hors tension (désenclenchez les fusibles). Ouvrez le robinet d'eau chaude jusqu'à ce que l'air sorte de la conduite. Puis réenclenchez les fusibles. L'appareil est alors prêt à fonctionner.

Quel type de raccordement électrique est nécessaire ?

Le chauffe-eau nécessite une tension nominale de 400 V et un raccordement permanent aux conduites d'eau fixes. Le câble doit avoir une section minimale de 4 mm² et être protégé par des fusibles de 16 A ou 20 A selon la puissance réglée. L'installation doit comporter un dispositif de coupure tous pôles avec un écartement des contacts d'au moins 3 mm.

Puis-je utiliser l'appareil avec de l'eau préchauffée (solaire) ?

Oui, le chauffe-eau peut être raccordé à une alimentation d'eau préchauffée jusqu'à 55 °C. Si la température d'entrée dépasse 60 °C, l'appareil se déconnecte par sécurité. Dans ce cas, un prémélangeur à thermostat (accessoire BZ 45T20) est nécessaire pour limiter la température à 55 °C.

Que faire en cas de fuite d'eau ?

En cas de fuite, fermez immédiatement la conduite d'eau froide et désenclenchez les fusibles. Faites réparer l'appareil uniquement par le service après-vente ou un technicien agréé. Ne tentez pas de réparer vous-même.

Comment nettoyer le chauffe-eau ?

Nettoyez l'appareil avec un chiffon humide. N'utilisez pas de produits décapants ou abrasifs et surtout pas de nettoyeur à vapeur.

Quels accessoires sont disponibles pour cet appareil ?

Les accessoires spéciaux incluent : le relais de délestage BZ 45L20 pour la commutation prioritaire, le kit de montage BZ 45K23 pour installation sur crépi, et le prémélangeur BZ 45T20 pour utilisation avec eau préchauffée.

Comment contacter le service après-vente ?

Pour contacter le service après-vente, munissez-vous du n° E et du n° FD de votre appareil (situés à l'intérieur du couvercle de commande). En Belgique, appelez le 070 222 142 ou écrivez à [e-mail]. Consultez la notice pour d'autres pays.

MODE D'EMPLOI DE1113415 SIEMENS

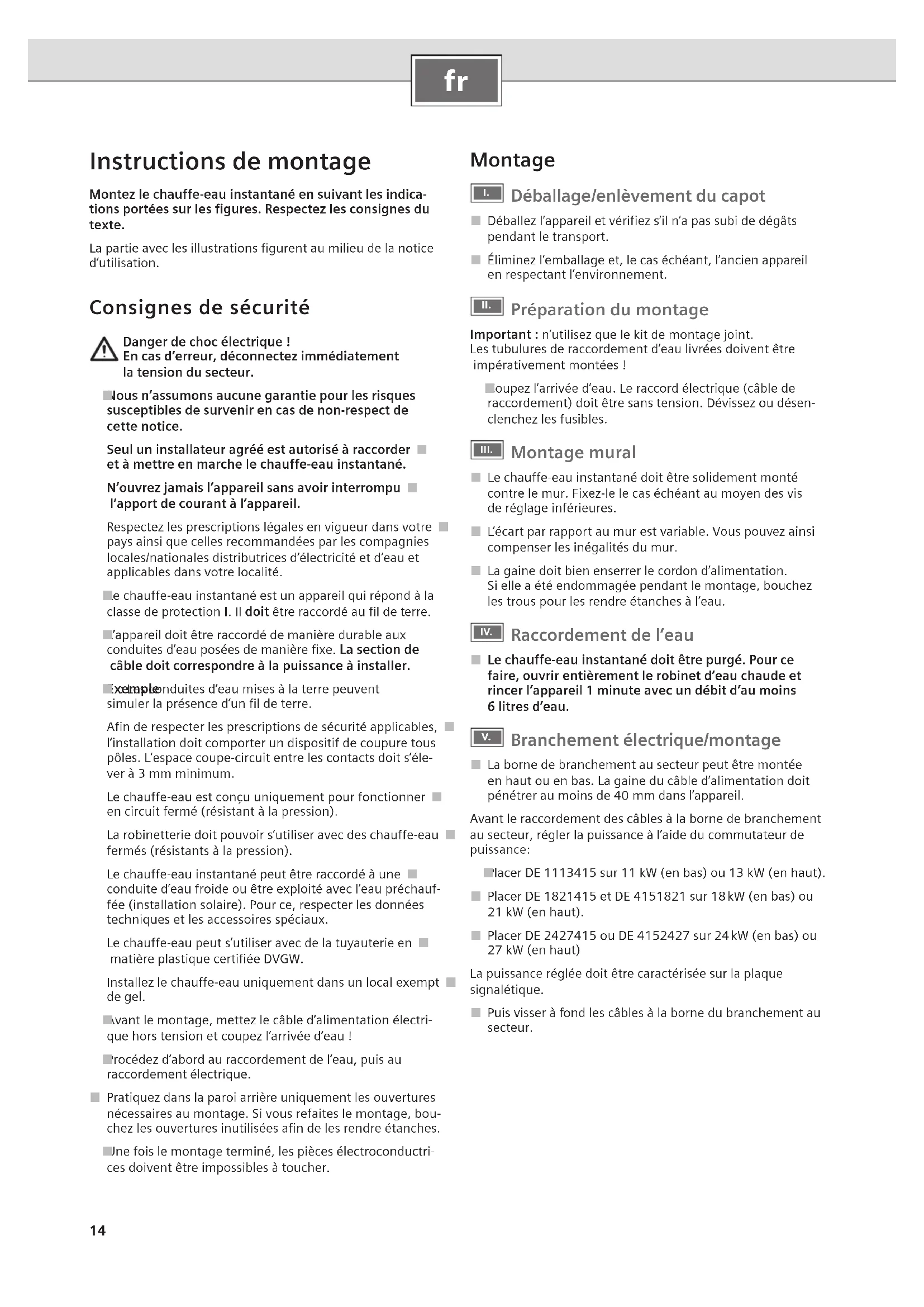

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Consignes de sécurité

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

N'ouvrez jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.

Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.

■e chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.

- 'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.

Exelaphé conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

Afin de respecter les prescriptions de sécurité applicables, l'installation doit comporter un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.

Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).

La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).

Le chauffe-eau instantané peut être raccordé à une conduite d'eau froide ou être exploité avec l'eau préchauffée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.

Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.

Installez le chauffe-eau uniquement dans un local exempt de gel.

Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau !

Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.

Pratiquez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.

Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.

Montage

Déballage/enlèvement du capot

Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.
Éliminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

Préparation du montage

Important : n'utilisez que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées !

Coupez l'arrivée d'eau. Le raccord électrique (câble de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.

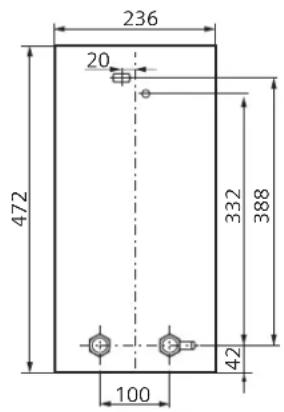

Montage mural

Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.
L'écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.

Raccordement de l'eau

Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.

Branchement électrique/montage

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40 mm dans l'appareil.

Avant le raccordement des câbles à la borne de branchement au secteur, régler la puissance à l'aide du commutateur de puissance:

Placer DE 1113415 sur 11 kW (en bas) ou 13 kW (en haut).

Placer DE 1821415 et DE 4151821 sur 18 kW (en bas) ou 21 kW (en haut).
Placer DE 2427415 ou DE 4152427 sur 24 kW (en bas) ou 27 kW (en haut)

La puissance réglée doit être caractérisée sur la plaque signalétique.

- Puis visser à fond les câbles à la borne du branchement au secteur.

VI. Mise en service/informations supplémentaires

L'appareil est conforme à la norme CEI 61000-3-12.

Première mise en service

■ réenclencher les fusibles.

Régler la température.

Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).

Astuce : si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.

ors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A).

■xpliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enle vez le limiteur de débit.

B Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation : Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonctions erronées.
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.
D Affichage de statut sur l'appareil

DEL	Statut de l'appareil
Désactivée Désactivé
Allumée	Mise en service
Clignotement lent (1/s)	L'appareil chauffe
Clignotement rapide (4/s)	La température réglée n'est pas obtenue (le débit d'eau pour la puissance de raccordement est trop élevée).

E Le crible en aval du clapet anti-retour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1–3.

Données techniques

		DE 1113415 DE 1821	1415DE 4151821	DE 2427415DE 4152427
Puissance nominale	[kW]	11,013,0	1821	2427
Tension nominale	[V] 400 400	400
Protection par fusibles	[A] 16/2032	40
Section de câble minimale	[mm2]	4 4	6
Débit d'eau chaude pour puissance nominale pour une augmentation de température de
12 °C à 38 °C	[l/min]	6,07,1	9,911,6	13,213,9
12 °C à 60 °C	[l/min]	3,83,3	5,46,3	7,27,6
Débit à l'enclenchement	[l/min]	2,6	2,6	2,6
Pression d'écoulement à l'enclenchement *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Température maximale admissible à l'entrée	[°C]	55 55 55
Impédance de secteur maximale sur le lieu de raccordement	[Ω]	≤ 0,244	≤ 0,244	≤ 0,244

* Lui ajouter la perte de pression au mitigeur

Exploitation avec eau préchauffée (exploitation solaire)

Le chauffe-eau instantané chauffe déjà l'eau préchauffée à maxi 60 °C. Si l'arrivée d'eau froide dépasse la température de 55 °C, l'eau ne continue pas à être réchauffée.

Important : La température d'arrivée de l'eau froide ne doit pas être supérieure à 55 °C !

Si la température d'arrivée de l'eau froide de 60 °C est dépassée, l'appareil déclenche une déconnexion de la sécurité. C'est la raison pour laquelle un prémélangeur à thermostat doit être monté dans l'installation domestique (par ex. accessoires spéciaux BZ 45T20), qui limite la température d'arrivée d'eau froide à maxi 55 °C en mélangeant l'eau froide.

Accessoires spéciaux

UZ45u20deponetgeutiliket

le chauffe-eau sous l'évier

■ Commutateur prioritaire (relais de délestage brusque)

BZ 45L20 : pour l'exploitation avec commutation prioritaire

Kit de montage BZ 45K23 : pour une installation sur crépi

dans l'installation domestique lors de l'utilisation de l'eau préchauffée

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation !

Consignes de sécurité

Cet appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habitats similaires.

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

lous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

eul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

es réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers.

N'installer le chauffe-eau instantané que dans un local exempt de gel.

- l'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité.

■enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds.

En cas de panne, désenclencher immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.

Votre nouvel appareil

Le chauffe-eau électronique "electronic comfort" réchauffe l'eau, tandis qu'elle coule à travers l'appareil.

L'appareil s'enclenche et réchauffe l'eau si le robinet d'eau chaude est ouvert. Il se désenclenche à nouveau si vous fermez le robinet d'eau.

Pour utiliser le chauffe-eau instantané, procéder comme suit

Choisir la température d'eau de douche

Le bouton tournant vous permet de choisir la température souhaitée en continu de 30 °C à 60 °C

SIEMENS electronic comfort 60° 30° 50° 60°

Économie d'énergie et d'eau

Le mélange d'eau froide sur la robinetterie consomme de manière superflue de l'eau et de l'énergie. C'est la raison pour laquelle régler directement la quantité de débit désirée sur le chauffe-eau instantané et ouvrir le robinet d'eau chaude.

En position « e », l'appareil est exploité de la manière la plus économique possible.

Mise en service après l'arrêt de l'eau

Mettre l'appareil sans tension (désenclencher les fusibles dans l'installation domestique).

Ouvrir le robinet d'eau chaude aussi longtemps que l'air ▪ sorte de la conduite.

■éenclencher les fusibles.

L'appareil est prêt à la mise en service.

Nettoyage

- Ne frotter l'appareil qu'avec un chiffon humide. Ne pas utiliser de produits décapants ou abrasifs.

■e pas utiliser de nettoyeur à vapeur.

Service après-vente

Si vous contactez le service après-vente, veuillez indiquer le n° E et le n° FD de votre appareil.

Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.

En cas de panne que faire ?

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.

Panne Cause Remède Qui ?
Débit trop faible de l'eau. Le crible du robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
Le crible du bloc chauffant est bouché.	Faire nettoyer le crible par un technicien spécialisé.	Technicien spécialisé
Le crible en aval du clapet anti-re-tour est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Technicien spécialisé
La température de l'eau réglée n'est pas obtenue.	Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat.	Régler la température sur le chauffe-eau instantané à « max ».	Client
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Réduire le débit sur le robinet d'eau.	Client
		Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou uti-liser un plus petit	Technicien spécialisé
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation do-mestique s'est déclenché.	Contrôler le fusible dans l'installa-tion domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée permise.	Technicien spécialisé
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou uti-liser un plus petit	Technicien spécialisé
	Le commutateur de puissance est réglé de manière erronée.	Adapter le commutateur de puis-sance à l'appareil.	Technicien spécialisé
De l'eau froide coule brièvement. La détection d'air dans l'appareil détecte de l'air dans l'eau et dé-connecte brièvement la puissance chauffante.	Le chauffe-eau instantané se met en marche automatiquement après quelques secondes.	Automati-que du chauffe-eau instantané
Hivérisation : La température de sortie désirée n'est plus obtenue en hiver.	La température d'arrivée a baissé. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Panne de courant ou première mise en service.	Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).Si l'appareil ne démarre pas en raison d'un débit trop faible, reti-rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.	Client

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Élimination

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.

Montagehandleiding

Purger pendant une minute !

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles – Brussel

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.siemens-home.be

BG Bulgaria

BSH Domakinski Uredi

Bulgaria EOOD

1784 Sofia

Tel.: [phone]

Fax: [phone]

mailto:informacia.servis-bg@

bshg.com

www.siemens-home.bg

CH Schweiz, Suisse, Svizzera, Switzerland

BSH Hausgeräte AG

BSH électroménagers S.A.

13-15,ZI Breedeweues

1259 Senningerberg

Tel.: [phone]

Fax: [phone]

mailto:

lux-service.electromenager@

bshg.com

www.siemens-home.lu

ME Crna Gora, Montenegro

Elektronika komerc

Ulica 27 Mart br. 2

81000 Podgorica

Tel./Fax: [phone]

Mobil: 069 324 812

MK Macedonia, Makedonija

GORENEC

Jane Sandanski 69 lok. 3

1000 Skopje

Tel.: [phone]

Mobil: 070 697 463

mailto:[e-mail]

PL Polska, Poland
