Тип продукта	Электронный проточный водонагреватель
Бренд	Siemens
Модель	DE1113415
Номинальное напряжение	400 В
Номинальная мощность	11 кВт / 13 кВт (регулируемая)
Защита предохранителями	16 А / 20 А
Минимальное сечение кабеля	4 мм²
Класс защиты	I
Номинальное давление	1,0 МПа (10 бар)
Давление включения потока	0,025 МПа (0,25 бар)
Расход при включении	2,6 л/мин
Расход горячей воды (ΔT 12 °C до 38 °C)	6,0 до 7,1 л/мин
Расход горячей воды (ΔT 12 °C до 60 °C)	3,3 до 3,8 л/мин
Максимально допустимая температура на входе	55 °C
Регулируемая температура на выходе	30 °C до 60 °C
Индикация состояния	СИД (LED)
Функции	Пусковая продувка, обнаружение воздуха, защита от замерзания
Подключение	Водяное и электрическое, закрытый контур, устойчивый к давлению
Монтаж	Настенный, в помещении без замерзания
Обслуживание	Очистка влажной тканью, не используйте пароочиститель
Безопасность	Устройство отключения всех полюсов, автоматический выключатель, заземляющий провод
Специальные аксессуары	Реле приоритетной нагрузки BZ 45L20, монтажный комплект BZ 45K23

Часто задаваемые вопросы - DE1113415 SIEMENS

Как отрегулировать мощность моего водонагревателя Siemens DE1113415?

Мощность регулируется с помощью переключателя мощности, расположенного на клеммной колодке. Для модели DE1113415 вы можете выбрать между 11 кВт (низкое положение) или 13 кВт (высокое положение). Убедитесь, что установленная мощность соответствует паспортной табличке.

Что делать, если вода недостаточно горячая?

Сначала проверьте предохранитель в домашней электросети. Если проблема не устранена, это может быть связано с чрезмерным расходом воды или слишком низкой температурой холодной воды на входе. Уменьшите расход воды на кране или обратитесь к специалисту для регулировки ограничителя расхода. Также проверьте настройку переключателя мощности.

Почему прибор не нагревает воду?

Если прибор не нагревает, выполните пусковую продувку: откройте кран горячей воды минимум на 1 минуту при расходе не менее 6 л/мин. Если расход слишком мал, снимите аэратор или душевую лейку. Также проверьте, включены ли предохранители и подаётся ли напряжение.

Как продуть прибор после отключения воды?

После отключения воды отключите прибор от сети (выключите предохранители). Откройте кран горячей воды, пока из трубопровода не выйдет воздух. Затем включите предохранители. Прибор готов к работе.

Какой тип электрического подключения необходим?

Водонагреватель требует номинального напряжения 400 В и постоянного подключения к стационарным водопроводным трубам. Кабель должен иметь минимальное сечение 4 мм² и быть защищен предохранителями на 16 А или 20 А в зависимости от установленной мощности. В установке должно быть устройство отключения всех полюсов с расстоянием между контактами не менее 3 мм.

Можно ли использовать прибор с предварительно нагретой водой (солнечной)?

Да, водонагреватель может быть подключен к подаче предварительно нагретой воды до 55 °C. Если температура на входе превышает 60 °C, прибор отключается в целях безопасности. В этом случае необходимо термостатический смеситель (аксессуар BZ 45T20) для ограничения температуры до 55 °C.

Что делать при утечке воды?

При утечке немедленно перекройте подачу холодной воды и отключите предохранители. Ремонт должен выполняться только сервисной службой или уполномоченным специалистом. Не пытайтесь ремонтировать самостоятельно.

Как чистить водонагреватель?

Чистите прибор влажной тканью. Не используйте абразивные или агрессивные чистящие средства и, особенно, пароочиститель.

Какие аксессуары доступны для этого прибора?

Специальные аксессуары включают: реле приоритетной нагрузки BZ 45L20 для приоритетного переключения, монтажный комплект BZ 45K23 для установки на штукатурку, и термостатический смеситель BZ 45T20 для использования с предварительно нагретой водой.

Как связаться с сервисной службой?

Для связи с сервисной службой подготовьте номер E и номер FD вашего прибора (находятся внутри крышки блока управления). В Бельгии звоните по 070 222 142 или пишите на [e-mail]. Для других стран обратитесь к инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DE1113415 SIEMENS

Инструкция по монтажу

и эксплуатации

Montaj ve Kullanma

Kilavuzu

Montageanleitung

Удалить воздух в течение 1 минуты!

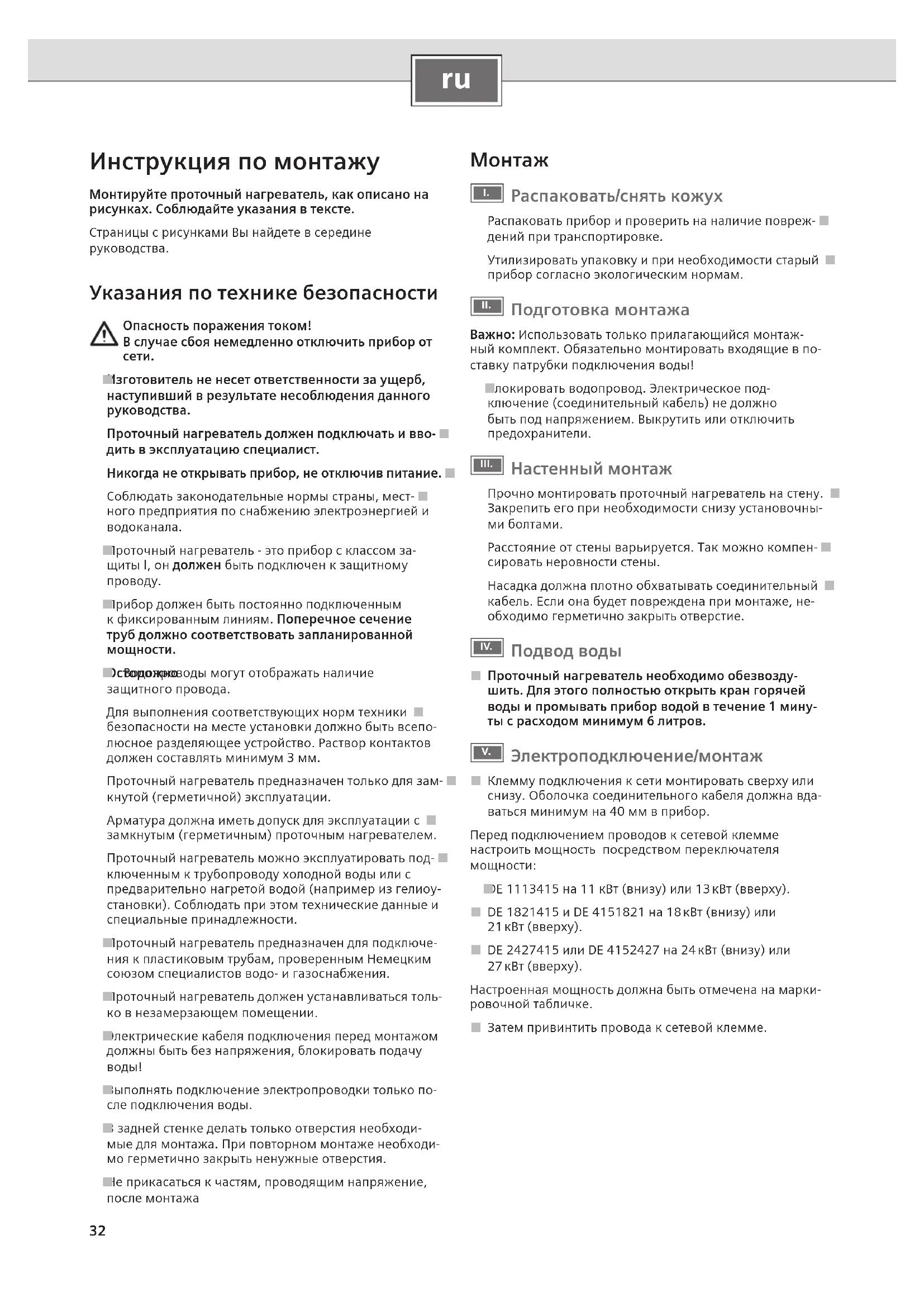

Инструкция по монтажу

Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.

Страницы с рисунками Вы найдете в середине руководства.

Указания по технике безопасности

Опасность поражения током! В случае сбоя немедленно отключить прибор от сети.

13готовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

Никогда не открывать прибор, не отключив питание.

Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала.

Проточный нагреватель - это прибор с классом защиты I, он должен быть подключен к защитному проводу.

Прибор должен быть постоянно подключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

Осводоживоды могут отображать наличие защитного провода.

Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм.

Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации.

Арматура должна иметь допуск для эксплуатации с замкнутым (герметичным) проточным нагревателем.

Проточный нагреватель можно эксплуатировать под- ключенным к трубопроводу холодной воды или с предварительно нагретой водой (например из гелиоу- становки). Соблюдать при этом технические данные и специальные принадлежности.

Проточный нагреватель предназначен для подключения к пластиковым трубам, проверенным Немецким союзом специалистов водо- и газоснабжения.

■Проточный нагреватель должен устанавливаться только в незамерзающем помещении.

Электрические кабеля подключения перед монтажом должны быть без напряжения, блокировать подачу воды!

Выполнять подключение электропроводки только после подключения воды.

В задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия.

Не прикасаться к частям, проводящим напряжение, после монтажа

Монтаж

Распаковать/снять кожух

Распаковать прибор и проверить на наличие повреждений при транспортировке.

Утилизировать упаковку и при необходимости старый прибор согласно экологическим нормам.

Подготовка монтажа

Важно: Использовать только прилагающийся монтажный комплект. Обязательно монтировать входящие в поставку патрубки подключения воды!

локировать водопровод. Электрическое подключение (соединительный кабель) не должно быть под напряжением. Выкрутить или отключить предохранители.

Настенный монтаж

Прочно монтировать проточный нагреватель на стену. Закрепить его при необходимости снизу установочными болтами.

Расстояние от стены варьируется. Так можно компенсировать неровности стены.

Насадка должна плотно обхватывать соединительный кабель. Если она будет повреждена при монтаже, необходимо герметично закрыть отверстие.

Подвод воды

Проточный нагреватель необходимо обезвоздушить. Для этого полностью открыть кран горячей воды и промывать прибор водой в течение 1 минуты с расходом минимум 6 литров.

Электроподключение/монтаж

Клемму подключения к сети монтировать сверху или снизу. Оболочка соединительного кабеля должна вдаваться минимум на 40 мм в прибор.

Перед подключением проводов к сетевой клемме настроить мощность посредством переключателя мощности:

DE 1113415 на 11 кВт (внизу) или 13 кВт (вверху).

DE 1821415 и DE 4151821 на 18 кВт (внизу) или 21 кВт (вверху).

DE 2427415 или DE 4152427 на 24 кВт (внизу) или 27 кВт (вверху).

Настроенная мощность должна быть отмечена на маркировочной табличке.

Затем привинтить провода к сетевой клемме.

Ввод в эксплуатацию/дополнительная информация

Устройство соответствует стандарту IEC 61000-3-12.

Первый ввод в эксплуатацию

■ключить предохранительные устройства.

Установить температуру.

Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).

Совет: если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.

При низком давлении водопровода удалить ограничитель потока (см. рис. А).

Объяснить пользователю правила эксплуатации про- точного нагревателя.

Если из-за низкого давления водопровода в домашней системе проточный нагреватель не достигает достаточного потока, удалить ограничитель потока.

Приоритетная схема для компоновки с электронагревательными накопительными приборами: для эксплуатации с приоритетной схемой необходимо специальное реле сброса нагрузки BZ 45L20 (специальная принадлежность). Другие, уже существующие реле сброса нагрузки, за исключением электронного реле сброса агрузки, могут работать неисправно.

При эксплуатации с реле сброса нагрузки необходимо кодировать электронику управления.

Индикация состояния прибора

Светодиод	Состояние прибора
Выкл.	Выкл.
Горит	Готовность
медленное мигание (1/с)	прибор нагревается
быстрое мигание (4/с)	Не достигается настроенная температура (Поток воды слишком сильный для под-ключенного трубопровода).

Засорился сетчатый фильтр, расположенный перед обратным клапаном в приточном патрубке холодной воды.

Снять сетчатый фильтр и очистить или удалить известковый налет.

См. рис. Е 1-3.

Технические данные

		DE 1113415 DE 182	1415DE 4151821	DE 2427415DE 4152427
Номинальная мощность	[кВт]	11,013,0	1821	2427
Номинальное напряжение	[В] 400 400	400
Предохранитель	[A] 16/2032	40
Минимальное поперечное сечение провода	[мм2] 4 4 6
Объем горячей воды при номинальной мощностипри повышении температуры от
12°C до 38°C	[л/мин]	6,07,1	9,911,6	13,213,9
12°C до 60°C	[л/мин]	3,83,3	5,46,3	7,27,6
Объем при включении	[л/мин]	2,6	2,6	2,6
Гидравлический напор включения *	МПа (бар)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Область применения в промывкеспеци-фическое электрическое сопротивление при 15°C	[Ωсм]	≥ 1 300	≥ 1 300	≥ 1 300
Номинальное давление	МПа (бар)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Максимально допустимая температура на входе	[°C]	55 55 55
Максимальное полное сопротивление сети на месте подключения	[Ω]	≤ 0,244	≤ 0,244	≤ 0,244

* Сюда также относится падения давления в смесителе

Эксплуатация с предварительно нагретой водой (гелиорежим)

Проточный нагреватель подогревает предварительно нагретую воду до макс. 60 °C. Если температура подачи холодной воды превышает 55 °C, вода больше не будет нагреваться.

Важно: Температура подачи холодной воды не должна быть выше 55 °C!

Если температура подачи холодной воды превышает 60 °C, срабатывает автоматический выключатель прибора. Поэтому на домашней установке должен быть монтирован термостатический смеситель (например, специальная принадлежность BZ 45T20) который ограничивает температуру подачи холодной воды на макс. 55 °C путем смешивания с холодной водой.

Специальная принадлежность

Монтажный комплект труб BZ 45U20: для использования проточного нагревателя под столом
Приоритетный переключатель (реле сброса нагрузки) BZ 45L20: для эксплуатации с приоритетной схемой
■ Монтажный комплект BZ 45K23: для проводки по штукатурке
ВЗАБТ20-дійся ветрікнення в

домашнюю установку при использовании предварительно подогретой воды

Инструкция по эксплуатации

Перед эксплуатацией прибора, следует внимательно прочитать данные правила пользования!

Указания по технике безопасности

Этот прибор предназначен для домашнего или сходного с ним использования, не для промышленного использования. Сходное с домашним использование включает в себя, например, использование на общих кухнях сотрудников в магазинах, офисах, на сельскохозяйственных и других промышленных предприятиях, а также использование гостями пансионов, маленьких отелей и других подобных мест проживания.

Опасность удара током! В случае сбоя немедленно отключить прибор от сети.

Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

■тобы избежать возможных угроз, ремонт должен проводиться исключительно специалистами.

Газовая колонка должна устанавливаться в незамерзающем помещении.

■юди (в том числе и дети) с ограниченным восприятием органами чувств или сниженными умственными способностями, или с недостаточным опытом и знаниями, не должны эксплуатировать устройство без присмотра или без инструктажа проведенного человеком, который несет ответственность за их безопасность.

■ Je допускать детей к прибору. Наблюдать за детьми, чтобы они не играли с прибором.

Смесительная арматура и труба горячей воды могут нагреваться.

В случае сбоя немедленно выключить предохранители. При обнаружении негерметичности прибора немедленно перекрыть подачу холодной воды. Неисправность должна устраняться только заводским сервисным центром или сертифицированной специализированной фирмой.

Ваш новый прибор

Электронный проточный нагреватель „electronic comfort“ подогревает воду, когда она течет по его трубам.

Проточный нагреватель включается и нагревает воду, когда открывается кран горячей воды. Он снова выключается, когда кран закрывается.

Эксплуатация проточного нагревателя

Выбор температуры для душа

Выбрать с помощью ручки настройки желаемую температуру плавно от 30 °C до 60 °C.

SIEMENS electronic comfort 60° 30° 50° 60°

Экономия энергии и воды

Добавление холодной воды в арматуру потребляет лишнюю воду и энергию. Поэтому настраивайте необходимую температуру непосредственно на поточном нагревателе и открывайте кран.

При настройке „e“ прибор эксплуатируется максимально экономно.

Ввод в эксплуатацию после отключения воды

Обесточить прибор (выключить предохранители в домашней установке).

Открывать краны, пока из трубопровода не выйдет воздух.

Снова включить предохраняющие устройства.

Прибор готов к эксплуатации.

Очистка

Протирать прибор только влажным средством. Не использовать острые или абразивные чистящие средства.

■е использовать паросепаратор.

Сервисное обслуживание

Если необходимо сервисное обслуживание, укажите E № и FD № вашего прибора.

См. данные номера на внутренней стороне откидной фальш-панели управления проточного нагревателя.

Неисправность, что делать?

Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Неисправность Причина Способ	устранения Кто
Слишком малый поток воды. Проточный нагреватель подключен к термостатному смесителю.		Настроить температуру проточного нагревателя на «макс».	Клиент
		Засорился фильтр в нагревательном блоке.	Фильтр должен очистить специалист.
		Засорился сетчатый фильтр, расположенный перед обратным клапаном в приточном патрубке холодной воды.	Настроить температуру проточного нагревателя на «макс».
Не достигается настроенная температура воды.	Проточный нагреватель подключен к термостатному смесителю.	Настроить температуру проточного нагревателя на «макс».	Клиент
	Достигнут предел мощности. Слишком большой проток и/или слишком маленькая температура воды на входе.	Уменьшить поток в кране. Клиент
		Специалист должен: отрегулировать поток угловым вентилем. Проверить ограничитель потока или заменить меньшим.	Специалист
Вода недостаточно горячая. Сработал предохранитель в домашней установке.		Проверить предохранитель в домашней установке.	Клиент
		Сработал автоматический выключатель прибора.	Специалист должен проверить автоматические выключатели прибора. Проверить разрешенную температуру на входе.
		Достигнут предел мощности. Слишком большой проток и/или слишком маленькая температура воды на входе.	Специалист должен: отрегулировать поток угловым вентилем. Проверить ограничитель потока или заменить меньшим.
		Переключатель мощности не-верно настроен.	Настроить переключатель мощности в соответствии с прибором.
Кратковременно течет холодная вода.	Распознаванием воздуха в приборе определен воздух в воде и подогрев кратковременно выключается.	Проточный нагреватель через несколько секунд снова автоматически включается.	Автоматика в проточном нагревателе
Зимний режим:Зимой необходимая температура на выходе не достигается.	Опустилась температура на входе.	Сократить объем воды в кране так, чтобы была достигнута необходимая температура воды.	Клиент
Прибор не запускается (не нагревается), не течет горячая вода.	Отказ электропитания или первый ввод в эксплуатацию.	Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).Если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.	Клиент

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Утилизация отходов

Данный прибор имеет отметку о соответствии европейским нормам 2002/96/EG утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания

Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.
