DE1113415 - Kocioł SIEMENS - Bezpłatna instrukcja obsługi

Typ produktu	Elektroniczny przepływowy podgrzewacz wody
Marka	Siemens
Model	DE1113415
Napięcie znamionowe	400 V
Moc znamionowa	11 kW / 13 kW (regulowana)
Ochrona bezpiecznikowa	16 A / 20 A
Minimalny przekrój kabla	4 mm²
Klasa ochronności	I
Ciśnienie znamionowe	1,0 MPa (10 bar)
Ciśnienie przepływu przy załączaniu	0,025 MPa (0,25 bar)
Przepływ przy załączaniu	2,6 l/min
Przepływ ciepłej wody (ΔT 12°C do 38°C)	6,0 do 7,1 l/min
Przepływ ciepłej wody (ΔT 12°C do 60°C)	3,3 do 3,8 l/min
Maksymalna dopuszczalna temperatura na wejściu	55 °C
Regulowana temperatura na wyjściu	30 °C do 60 °C
Wyświetlacz statusu	LED
Funkcje	Rozruchowe odpowietrzanie, wykrywanie powietrza, ochrona przed zamarzaniem
Podłączenie	Woda i elektryka, zamknięty obwód odporny na ciśnienie
Instalacja	Ścienna, pomieszczenie wolne od mrozu
Konserwacja	Czyszczenie wilgotną ściereczką, nie używać myjki parowej
Bezpieczeństwo	Urządzenie odłączające wszystkie bieguny, automatyczny wyłącznik obwodu, przewód uziemiający
Akcesoria specjalne	Przekaźnik odciążania BZ 45L20, zestaw montażowy BZ 45K23

Często zadawane pytania - DE1113415 SIEMENS

Jak wyregulować moc mojego podgrzewacza wody Siemens DE1113415?

Moc reguluje się za pomocą przełącznika mocy znajdującego się na zaciskach przyłączeniowych. W modelu DE1113415 można wybrać między 11 kW (pozycja niska) a 13 kW (pozycja wysoka). Upewnij się, że ustawiona moc odpowiada tabliczce znamionowej.

Co zrobić, jeśli woda nie jest wystarczająco gorąca?

Najpierw sprawdź bezpiecznik w instalacji domowej. Jeśli problem nadal występuje, może być spowodowany zbyt wysokim przepływem lub zbyt niską temperaturą wody zimnej na wejściu. Zmniejsz przepływ przy kranie lub wezwij technika do wyregulowania ogranicznika przepływu. Sprawdź również ustawienie przełącznika mocy.

Dlaczego urządzenie nie grzeje?

Jeśli urządzenie nie grzeje, wykonaj odpowietrzanie rozruchowe: otwórz kran z ciepłą wodą na co najmniej 1 minutę z przepływem co najmniej 6 l/min. Jeśli przepływ jest zbyt mały, zdejmij perlator lub słuchawkę prysznicową. Sprawdź również, czy bezpieczniki są włączone i czy zasilanie jest pod napięciem.

Jak odpowietrzyć urządzenie po przerwie w dostawie wody?

Po przerwie w dostawie wody wyłącz urządzenie z zasilania (wyłącz bezpieczniki). Otwórz kran z ciepłą wodą, aż powietrze wydostanie się z rury. Następnie włącz bezpieczniki. Urządzenie jest gotowe do pracy.

Jaki rodzaj podłączenia elektrycznego jest wymagany?

Podgrzewacz wody wymaga napięcia znamionowego 400 V i stałego podłączenia do stałych przewodów wodnych. Kabel musi mieć minimalny przekrój 4 mm² i być chroniony bezpiecznikami 16 A lub 20 A w zależności od ustawionej mocy. Instalacja musi zawierać urządzenie odłączające wszystkie bieguny z odstępem styków co najmniej 3 mm.

Czy mogę używać urządzenia z wodą podgrzaną wstępnie (słoneczną)?

Tak, podgrzewacz wody można podłączyć do zasilania wodą podgrzaną wstępnie do 55 °C. Jeśli temperatura na wejściu przekroczy 60 °C, urządzenie wyłączy się ze względów bezpieczeństwa. W takim przypadku niezbędny jest termostatyczny mieszacz wstępny (akcesorium BZ 45T20) w celu ograniczenia temperatury do 55 °C.

Co zrobić w przypadku wycieku wody?

W przypadku wycieku natychmiast zamknij dopływ wody zimnej i wyłącz bezpieczniki. Naprawę urządzenia zleć wyłącznie serwisowi posprzedażowemu lub autoryzowanemu technikowi. Nie próbuj naprawiać samodzielnie.

Jak czyścić podgrzewacz wody?

Czyść urządzenie wilgotną ściereczką. Nie używaj środków szorujących ani ściernych, a zwłaszcza myjki parowej.

Jakie akcesoria są dostępne do tego urządzenia?

Akcesoria specjalne obejmują: przekaźnik odciążania BZ 45L20 do przełączania priorytetowego, zestaw montażowy BZ 45K23 do montażu na tynku oraz mieszacz wstępny BZ 45T20 do użytku z wodą podgrzaną wstępnie.

Jak skontaktować się z serwisem posprzedażowym?

Aby skontaktować się z serwisem posprzedażowym, przygotuj nr E i nr FD swojego urządzenia (znajdują się wewnątrz pokrywy sterowniczej). W Belgii zadzwoń pod 070 222 142 lub napisz na [e-mail]. W przypadku innych krajów zapoznaj się z instrukcją.

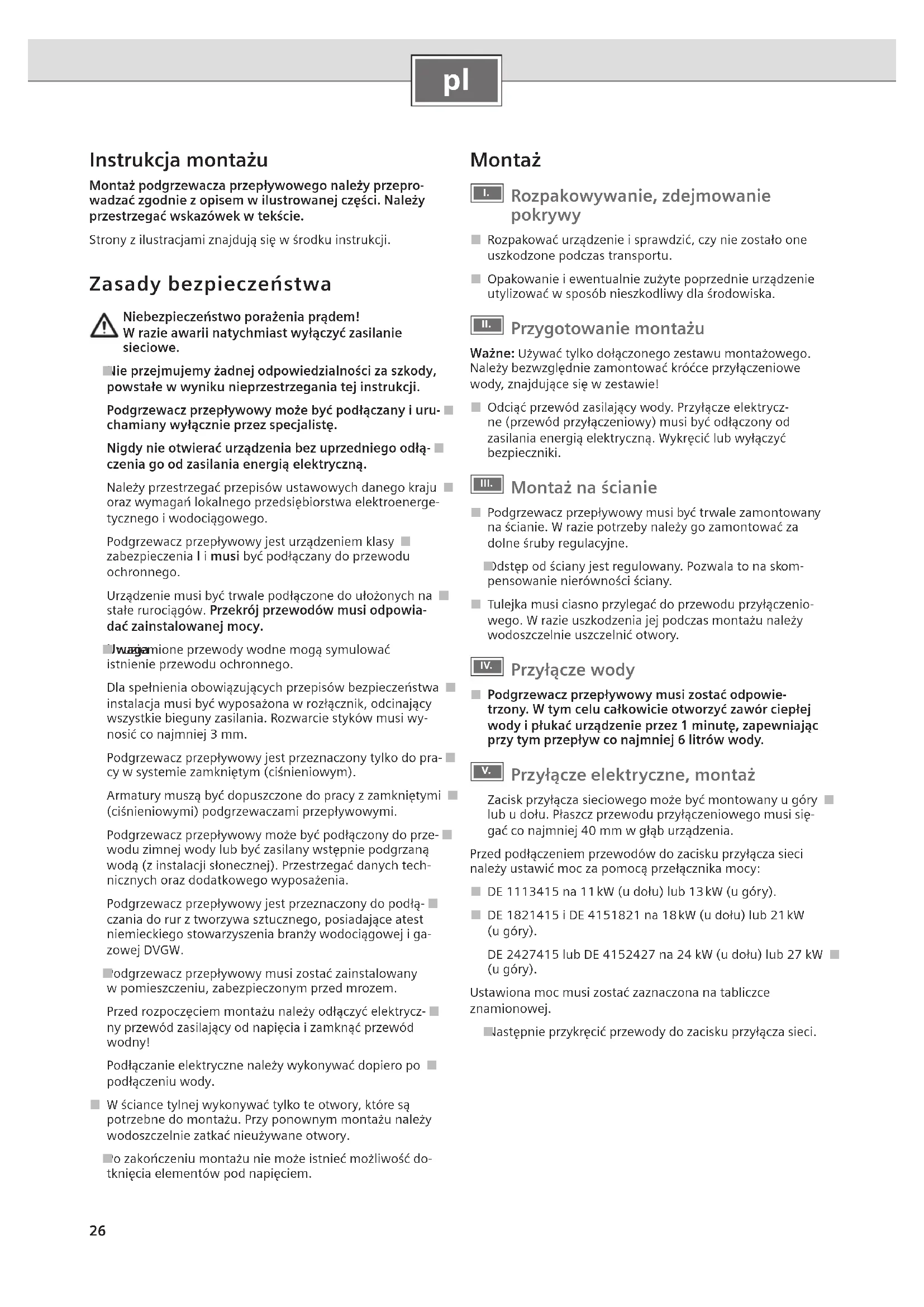

INSTRUKCJA OBSŁUGI DE1113415 SIEMENS

Odpowietrzyć – 1 minutę!

Montaż podgrzewacza przepływowego należy przeprowadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.

Strony z ilustracjami znajdują się w środku instrukcji.

Zasady bezpieczeństwa

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.

Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.

Nigdy nie otwierać urządzenia bez uprzedniego odłączenia go od zasilania energią elektryczną.

Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego.

Podgrzewacz przepływowy jest urządzeniem klasy zabezpieczenia I i musi być podłączany do przewodu ochronnego.

Urządzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowia- dać zainstalowanej mocy.

Jwagamione przewody wodne mogą symulować istnienie przewodu ochronnego.

Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm.

Podgrzewacz przepływowy jest przeznaczony tylko do pracy w systemie zamkniętym (ciśnieniowym).

Armatury muszą być dopuszczone do pracy z zamkniętymi (ciśnieniowymi) podgrzewaczami przepływowymi.

Podgrzewacz przepływowy może być podłączony do przewodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych technicznych oraz dodatkowego wyposażenia.

Podgrzewacz przepływowy jest przeznaczony do podłączania do rur z tworzywa sztucznego, posiadające atest niemieckiego stowarzyszenia branży wodociągowej i gazowej DVGW.

Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem.

Przed rozpoczęciem montażu należy odłączyć elektryczny przewód zasilający od napięcia i zamknąć przewód wodny!

Podłączanie elektryczne należy wykonywać dopiero po podłączeniu wody.

W ściance tylnej wykonywać tylko te otwory, które są potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory.

o zakończeniu montażu nie może istnieć możliwość do- tknięcia elementów pod napięciem.

Montaż

Rozpakowywanie, zdejmowanie pokrywy

Rozpakować urządzenie i sprawdzić, czy nie zostało one uszkodzone podczas transportu.

Opakowanie i ewentualnie zużyte poprzednie urządzenie utylizować w sposób nieszkodliwy dla środowiska.

Przygotowanie montażu

Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie!

Odciąć przewód zasilający wody. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki.

Montaż na ścianie

Podgrzewacz przepływowy musi być trwale zamontowany na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne.

Odstęp od ściany jest regulowany. Pozwala to na skompensowanie nierówności ściany.

Tulejka musi ciasno przylegać do przewodu przyłączeniowego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie uszczelnić otwory.

Przyłącze wody

Podgrzewacz przepływowy musi zostać odpowietrzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody.

Przyłącze elektryczne, montaż

Zacisk przyłącza sieciowego może być montowany u góry lub u dołu. Płaszcz przewodu przyłączeniowego musi sięgać co najmniej 40 mm w głąb urządzenia.

Przed podłączeniem przewodów do zacisku przyłącza sieci należy ustawić moc za pomocą przełącznika mocy:

DE 1113415 na 11 kW (u dołu) lub 13 kW (u góry).

DE 1821415 i DE 4151821 na 18 kW (u dołu) lub 21 kW (u góry).

DE 2427415 lub DE 4152427 na 24 kW (u dołu) lub 27 kW (u góry).

Ustawiona moc musi zostać zaznaczona na tabliczce znamionowej.

■ Jastępnie przykręcić przewody do zacisku przyłącza sieci.

pl

vi. Uruchamianie, informacje dodatkowe

Urządzenie spełnia wymagania normy IEC 61000-3-12.

Pierwsze uruchomienie

Włączyć bezpieczniki.
Ustawić temperature.
Plukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).

Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację.

Przy niskim ciśnieniu w sieci wodociągowej usunąć ogranicznik przepływu (patrz rys. A).
■ Wyjaśnić użytkownikowi sposób obsługi podgrzewacza przepływowego.

A Jeżeli ze względu na za niskie ciśnienie w sieci wodociągowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

B Układ priorytetowy do kombinacji z zasobnikowymi termami elektrycznymi:

Do pracy w układzie priorytetowym konieczny jest specjalny przekaźnik odciążający BZ 45L20 (wyposażenie dodatkowe). Inne, istniejące już przekaźniki odciążania, mogą wykazywać błędy działania (za wyjątkiem elektronicznych przekaźników odciążania).

Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.
D Wskazanie stanu pracy na urządzeniu

Dioda LED	Stan pracy urządzenia
wył	wył
Świeci	gotowość
miga powoli (1/s)	urządzenie nagrzewa
miga szybko (4/s)	ustawiona temperatura nie jest osiągana (za duży przepływ w stosunku do mocy przyłączeniowej)

E Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody.

Wyjąć sitko i oczyścić go albo usunąć kamień.

Patrz rys. E 1–3.

Dane techniczne

		DE 1113415 DE 1821	1415DE 4151821	DE 2427415DE 4152427
Moc znamionowa	[kW]	11,013,0	1821	2427
Napięcie znamionowe	[V] 400 400	400
Zabezpieczenie	[A] 16/2032	40
Minimalny przekrój przewodów	[mm2]	4	4	6
Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury
od 12 °C do 38 °C [l/min]		6,07,1	9,911,6	13,213,9
od 12 °C do 60 °C [l/min]		3,83,3	5,46,3	7,27,6
Próg włączenia	[l/min] 2,6 2,6	6 2,6
Włączające ciśnienie przepływu *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300
Ciśnienie nominalne	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maksymalnie dopuszczalna temperatura zasilania	[°C]	55 55 55
Maksymalna impedancja sieci w miejscu podłączenia	[Ω]	≤ 0,244	≤ 0,244	≤ 0,244

* Należy doliczyć do tego spadek ciśnienia w baterii

Użytkowanie z wstępnie nagrzaną wodą (praca z kolektorem słonecznym)

Podgrzewacz przepływowy nagrzewa wstępnie nagrzaną wodę do maks. 60 °C. Jeżeli temperatura wody na zasilaniu przekroczy 55 °C, woda nie będzie już podgrzewana.

Ważne: temperatura wody zasilającej nie może przekraczać 55°C!

W razie wzrostu temperatury wody zasilającej powyżej 60 °C w urządzeniu następuje automatyczne wyłączenie zabezpieczające. Dlatego w instalacji budynku musi być zainstalowany termostatyczny mieszacz wstępny (dostępny jako wyposażenie dodatkowe, np. BZ 45T20), który ograniczy temperaturę wody zasilającej do maks. 55 °C przed domieszanie zimnej wody.

Wyposażenie dodatkowe

■ BZA45U20 wdo stosowania podgrzewacza przepływowego jako urządzenia podstołowego
BZ45120 arytetowy (przekaźnik odciążania) do pracy w układzie priorytetowym

Zestaw montażowy BZ 45K23: do instalacji natynkowych

/82545720 richostatytaty w in- stalacji domowej przy korzystaniu z wstępnie podgrzanej wody

Instrukcja obsługi

Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi!

Zasady bezpieczeństwa

To urządzenie jest przeznaczone do stosowania w gospodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakładach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych hotelach i innych placówkach mieszkaniowych.

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.

lie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.

■by uniknąć zagrożeń, naprawy mogą być wykonywane wyłącznie przez specjalistę.

Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem.

Osoby (również dzieci) o upośledzeniach fizycznych, psychicznych lub umysłowych albo z niewystarczającym doświadczeniem i wiedzą nie mogą obsługiwać tego urządzenia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo.

■ lie dopuszczac dzieci do urządzenia. Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem.

Bateria i rura ciepłej wody mogą się bardzo nagrzewać.

W razie awarii należy natychmiast wyłączyć bezpiecznik. W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzowany zakład specjalistyczny.

Nowe urządzenie

Elektroniczny podgrzewacz przepływowy „electronic comfort” nagrzewa wodę, przepływającą przez urządzenie.

Podgrzewacz przepływowy włącza się i nagrzewa wodę z chwilą odkręcenia zaworu ciepłej wody. Po zamknięciu zaworu wody urządzenie wyłącza się.

Sposób obsługi podgrzewacza przepływowego

Ustawianie temperatury natrysku

Za pomocą pokrętła można ustawić wymaganą temperaturę w zakresie od 30 °C do 60 °C.

SIEMENS electronic comfort 30° 50° 60°

Oszczędzanie energii i wody

Mieszanie zimnej i ciepłej wody w baterii powoduje niepotrzebne zużycie wody i energii. Dlatego należy ustawić wymaganą temperaturę bezpośrednio w podgrzewaczu przepływowym i otworzyć zawór ciepłej wody.

Przy ustawieniu „e” można najbardziej ekonomicznie eksplo- atować urządzenie.

Uruchamianie po wyłączeniu wody

Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki w instalacji domowej).

Dotąd trzymać otwarty zawór ciepłej wody, aż wypłynie całe powietrze z przewodu.

■ onownie włączyć bezpieczniki.

Urządzenie jest gotowe do pracy.

Czyszczenie

Urządzenie należy czyścić tylko wilgotną szmatką. Nie używać agresywnych środków czyszczących ani środków do szorowania.

■ lie używać myjek parowych.

Serwis

Wzywając serwis należy podać numer E i numer FD posiada-nego urządzenia.

Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza.

Co zrobić w przypadku zakłócenia?

Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepotrzebnego wzywania serwisu.

Usterka Przyczyna Środki zaradcze	Kto
Za mały strumień przepływ wody.	Zatkane sitko w zaworze wody lub w głowicy natryskowej.	Wyjąć sitko i oczyścić go albo usunąć kamień.	Klient
	Sitko w bloku grzewczym jest zatkane.	Zlecić specjaliście oczyszczenie sitka.	Specjalista
	Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody.	Wyjąć sitko i oczyścić go albo usunąć kamień.	Specjalista
Ustawiona temperatura wody nie jest osiągana.	Podgrzewacz przepływowy jest podłączony do baterii termostatycznej.	Ustawić temperaturę w podgrzewaczu przepływowym na „maks.”.	Klient
	Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.	Zmniejszyć strumień przepływ w baterii.	Klient
		Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym.Sprawdzić ogranicznik przepływu lub zamontować mniejszy	Specjalista
Woda nie staje się wystarczające ciepła.	Zadziałał bezpiecznik instalacji domowej.	Sprawdzić bezpiecznik instalacji domowej.	Klient
	Zadziałał bezpiecznik samoczynny urządzenia.	Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urządzenia. Sprawdzić dopuszczalną temperaturę zasilania.	Specjalista
	Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.	Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym.Sprawdzić ogranicznik przepływu lub zamontować mniejszy	Specjalista
	Przełącznik mocy jest nieprawidłowo ustawiony.	Dopasować przełącznik mocy do urządzenia.	Specjalista
Przez chwilę płynie zimna woda. Detekcja powietrza w urządzeniu wykrywa powietrze w wodzie i krótkotrwale wyłącza moc grzewczą.		Po kilku sekundach podgrzewacz przepływowy automatycznie rozpo- czyna normalną pracę.	Automatyka w podgrze-waczu prze-pływowym
Praca w zimie: w zimie nie jest już osiągana wy-magana temperatura na wylocie.	Spadła temperatura zasilania. Na tyle	zredukować strumień wody, pobieranej z armatury, aż osiągnię-ta zostanie wymagana temperatura ciepłej wody.	Klient
Urządzenie nie jest uruchamia-ne (nie grzeje), nie płynie ciepła woda.	Awaria zasilania lub pierwsze uruchomienie.	Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).Jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację.	Klient

Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytem sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Urządzenie podlega warunkom gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Zastrzega się prawo wprowadzania zmian.

Warunki gwarancji

Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”.

Zmiany zastrzeżone.

BSH Sprzęt Gospodarstwa

Domowego Sp. z.o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.siemens-home.pl
