Producttype	Elektronische doorstroomverwarmer
Merk	Siemens
Model	DE1113415
Nominale spanning	400 V
Nominaal vermogen	11 kW / 13 kW (instelbaar)
Zekeringbescherming	16 A / 20 A
Minimale kabeldoorsnede	4 mm²
Beschermingsklasse	I
Nominale druk	1,0 MPa (10 bar)
Aanloopdruk	0,025 MPa (0,25 bar)
Debiet bij inschakeling	2,6 l/min
Warmwaterdebiet (ΔT 12°C tot 38°C)	6,0 tot 7,1 l/min
Warmwaterdebiet (ΔT 12°C tot 60°C)	3,3 tot 3,8 l/min
Maximaal toelaatbare inlaattemperatuur	55 °C
Instelbare uitlaattemperatuur	30 °C tot 60 °C
Statusweergave	LED
Functies	Startontluchting, luchtdetectie, antivriesbeveiliging
Aansluiting	Water en elektrisch, drukbestendig gesloten circuit
Installatie	Aan de muur, vorstvrije ruimte
Onderhoud	Reinigen met vochtige doek, geen stoomreiniger gebruiken
Veiligheid	Alpolige uitschakeling, automatische zekering, aarddraad
Speciale accessoires	Ontlastrelais BZ 45L20, montageset BZ 45K23

Veelgestelde vragen - DE1113415 SIEMENS

Hoe stel ik het vermogen in van mijn Siemens DE1113415 doorstroomverwarmer?

Het vermogen wordt ingesteld met de vermogensschakelaar op de aansluitklem. Voor model DE1113415 kunt u kiezen tussen 11 kW (lage stand) of 13 kW (hoge stand). Zorg ervoor dat het ingestelde vermogen overeenkomt met het typeplaatje.

Wat te doen als het water niet warm genoeg is?

Controleer eerst de zekering in de huishoudelijke installatie. Als het probleem aanhoudt, kan dit komen door een te hoog debiet of een te lage inlaattemperatuur van het koude water. Verlaag het debiet bij de kraan of schakel een technicus in om de debietbegrenzer af te stellen. Controleer ook de instelling van de vermogensschakelaar.

Waarom wordt het apparaat niet warm?

Als het apparaat niet warm wordt, voer dan een startontluchting uit: open de warmwaterkraan gedurende minimaal 1 minuut met een debiet van minstens 6 l/min. Is het debiet te laag, verwijder dan de straalbreker of douchekop. Controleer ook of de zekeringen zijn ingeschakeld en de spanning aanwezig is.

Hoe ontlucht ik het apparaat na een wateronderbreking?

Na een wateronderbreking schakelt u het apparaat spanningsloos (zekeringen uitschakelen). Open de warmwaterkraan totdat de lucht uit de leiding is. Schakel vervolgens de zekeringen weer in. Het apparaat is dan klaar voor gebruik.

Welk type elektrische aansluiting is nodig?

De boiler heeft een nominale spanning van 400 V nodig en een vaste aansluiting op de waterleidingen. De kabel moet een minimale doorsnede van 4 mm² hebben en worden beveiligd met zekeringen van 16 A of 20 A, afhankelijk van het ingestelde vermogen. De installatie moet een alpolige uitschakeling hebben met een contactopening van minstens 3 mm.

Kan ik het apparaat gebruiken met voorverwarmd water (zonne-energie)?

Ja, de boiler kan worden aangesloten op een voorverwarmde watertoevoer tot 55 °C. Als de inlaattemperatuur boven 60 °C komt, schakelt het apparaat zichzelf uit voor de veiligheid. In dat geval is een thermostatische voormenger (accessoire BZ 45T20) nodig om de temperatuur tot 55 °C te beperken.

Wat te doen bij een waterlek?

Bij een lek sluit u onmiddellijk de koudwaterleiding af en schakelt u de zekeringen uit. Laat het apparaat alleen repareren door de klantendienst of een erkende technicus. Probeer niet zelf te repareren.

Hoe reinig ik de boiler?

Reinig het apparaat met een vochtige doek. Gebruik geen schurende of agressieve producten en vooral geen stoomreiniger.

Welke accessoires zijn beschikbaar voor dit apparaat?

De speciale accessoires omvatten: het ontlastrelais BZ 45L20 voor prioriteitsschakeling, de montageset BZ 45K23 voor montage op pleisterwerk, en de voormenger BZ 45T20 voor gebruik met voorverwarmd water.

Hoe kan ik de klantendienst bereiken?

Neem contact op met de klantendienst met het E-nummer en het FD-nummer van uw apparaat (te vinden aan de binnenkant van het bedieningsdeksel). In België belt u 070 222 142 of schrijft u naar [e-mail]. Raadpleeg de handleiding voor andere landen.

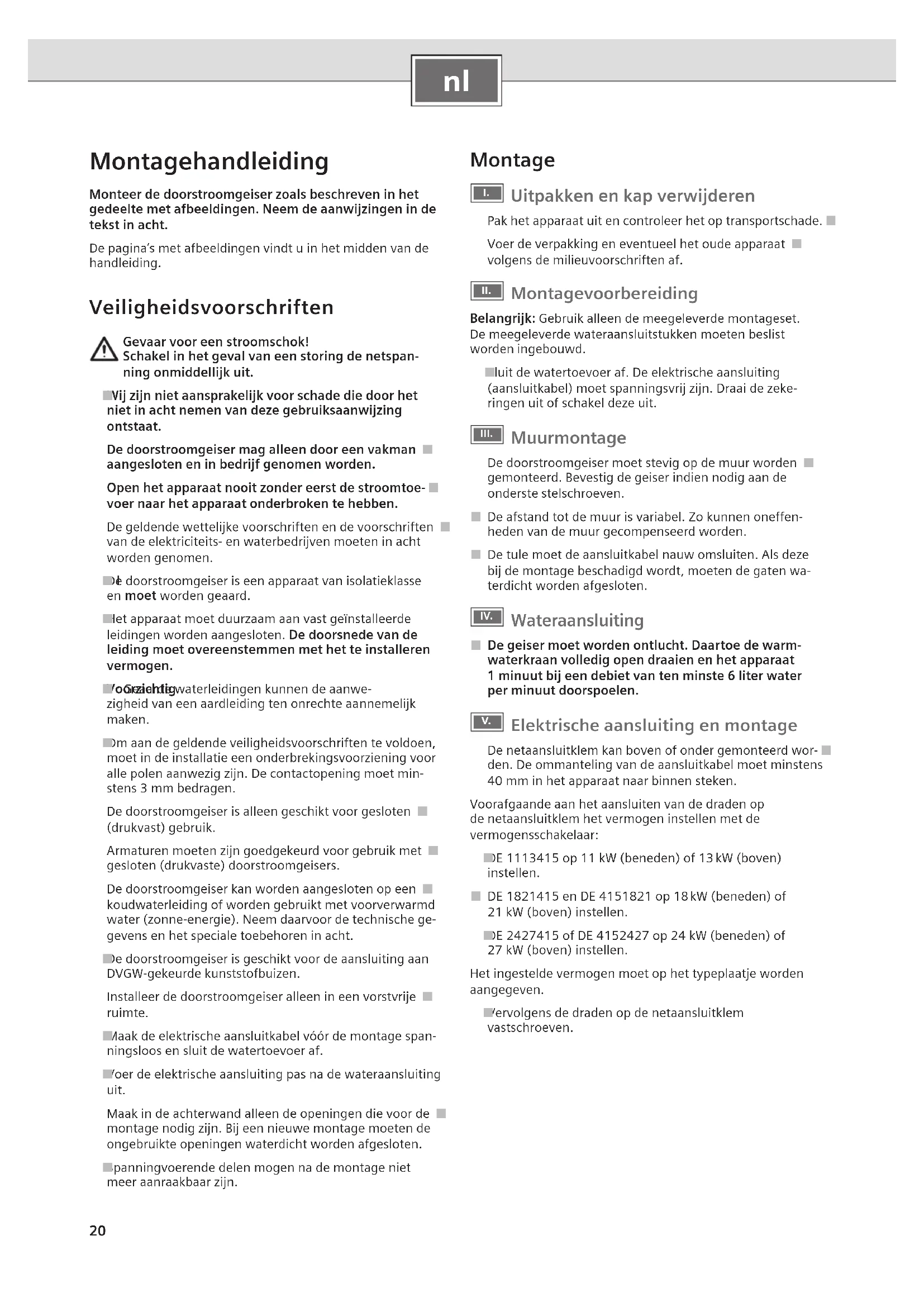

GEBRUIKSAANWIJZING DE1113415 SIEMENS

Monteer de doorstroomgeiser zoals beschreven in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Veiligheidsvoorschriften

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddellijk uit.

Vij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

Open het apparaat nooit zonder eerst de stroomtoe-voer naar het apparaat onderbroken te hebben.

De geldende wettelijke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen.

De doorstroomgeiser is een apparaat van isolatieklasse en moet worden geaard.

Het apparaat moet duurzaam aan vast geïnstalleerde leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen.

Voorzichtigwaterleidingen kunnen de aanwezigheid van een aardleiding ten onrechte aannemelijk maken.

Dm aan de geldende veiligheidsvoorschriften te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet minstens 3 mm bedragen.

De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik.

Armaturen moeten zijn goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.

De doorstroomgeiser kan worden aangesloten op een koudwaterleiding of worden gebruikt met voorverwarmd water (zonne-energie). Neem daarvoor de technische gegevens en het speciale toebehoren in acht.

De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

Installeer de doorstroomgeiser alleen in een vorstvrije ruimte.

Maak de elektrische aansluitkabel vóór de montage spanningsloos en sluit de watertoevoer af.

- 'oer de elektrische aansluiting pas na de wateraansluiting uit.

Maak in de achterwand alleen de openingen die voor de montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten.

- spanningvoerende delen mogen na de montage niet meer aanraakbaar zijn.

Montage

Uitpakken en kap verwijderen

Pak het apparaat uit en controleer het op transportschade.

Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken moeten beslist worden ingebouwd.

luit de watertoevoer af. De elektrische aansluiting (aansluitkabel) moet spanningsvrij zijn. Draai de zekeringen uit of schakel deze uit.

Muurmontage

De doorstroomgeiser moet stevig op de muur worden gemonteerd. Bevestig de geiser indien nodig aan de onderste stelschroeven.

De afstand tot de muur is variabel. Zo kunnen oneffenheden van de muur gecompenseerd worden.

De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage beschadigd wordt, moeten de gaten waterdicht worden afgesloten.

Wateraansluiting

De geiser moet worden ontlucht. Daartoe de warmwaterkraan volledig open draaien en het apparaat 1 minuut bij een debiet van ten minste 6 liter water per minuut doorspoelen.

Elektrische aansluiting en montage

De netaansluitklem kan boven of onder gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40 mm in het apparaat naar binnen steken.

Voorafgaande aan het aansluiten van de draden op de netaansluitklem het vermogen instellen met de vermogensschakelaar:

DE 1113415 op 11 kW (beneden) of 13 kW (boven) instellen.

DE 1821415 en DE 4151821 op 18 kW (beneden) of 21 kW (boven) instellen.

DE 2427415 of DE 4152427 op 24 kW (beneden) of 27 kW (boven) instellen.

Het ingestelde vermogen moet op het typeplaatje worden aangegeven.

■ervolgens de draden op de netaansluitklem vastschroeven.

vi. Ingebruikneming/extra informatie

Het apparaat voldoet aan IEC 61000-3-12.

Eerste ingebruikname

■Tekeringen inschakelen.

Temperatuur instellen.

Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.

Tip: start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het procesherhalen.

Verwijder bij lage waterleidingdruk de doorstroombegrenzer (zie afbeelding A).

-eg de gebruiker de bediening van de doorstroomgeiser uit.

Als de doorstroomgeiser op grond van een te lage waterdruk in uw huisinstallatie onvoldoende doorstro-ming bereikt, dient u de doorstroombegrenzer te verwijderen.

B Voorrangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag: Voor het gebruik met voorrangschakeling is een speciaal lastafworprelais BZ 45L20 (speciaal toebehoren) vereist. Andere, reeds aanwezige lastafworprelais, met uitzondering van elektronische lastafworprelais, kunnen tot storingen leiden.

C Bij gebruik met het lastafworprelais moet de regelingselektronica gecodeerd worden.

Statusindicatie in het apparaat

LED	Apparaatstatus
Uit	Uit
Brandt	Stand-by
Langzaam knipperen (1/s)	Apparaat verwarmt
Snel knipperen (4/s)	Ingestelde temperatuur wordt niet bereikt (waterdoorstroming voor het aan-sluitvermogen te hoog).

De zeef vóór de terugslagklep in de aanvoer van koud water is verstopt. Verwijder de zeef en reinig of ontkalk deze. Zie afbeelding E 1–3.

Technische gegevens

		DE 1113415 DE 1821	1415DE 4151821	DE 2427415DE 4152427
Nominaal vermogen	[kW]	11,013,0	1821	2427
Nominale spanning	[V] 400 400	400
Zekering	[A] 16/2032	40
Minimale leidingdiameter	[mm2]	4	4	6
Warmwaterhoeveelheid bij nominaal vermogenbij temperatuurverhoging van
12°C naar 38°C	[l/min]	6,07,1	9,911,6	13,213,9
12°C naar 60°C	[l/min]	3,83,3	5,46,3	7,27,6
Inschakelhoeveelheid	[l/min]	2,6	2,6	2,6
Inschakelstroomdruk *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Toepassingsbereik in waterSpecifieke elektrischeweerstand bij 15°C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximaal toegestane toevoertemperatuur	[°C]	55 55 55
Maximale netimpedantie op aansluitplaats	[Ω]	≤ 0,244	≤ 0,244	≤ 0,244

* Hierbij komt nog de drukdaling aan de mengkraan

Gebruik met voorverwarmd water (zonne-energie)

De doorstroomgeiser verwarmt reeds voorverwarmd water tot max. 60 °C. Als de koudwatertoevoer de temperatuur van 55 °C overschrijdt, wordt het water niet verder verwarmd.

Belangrijk: De koudwater-toevoertemperatuur mag niet hoger dan 55 °C zijn.

Als de koudwater-toevoertemperatuur van 60 °C wordt overschreden, wordt de veiligheidsuitschakeling van het apparaat geactiveerd. Daarom moet in de huisinstallatie een thermostaatvoormenger (bijvoorbeeld speciaal toebehoren BZ 45T20) zijn ingebouwd, die de koudwater-toevoertemperatuur op max. 55 °C begrenst door bijmenging van koud water.

Speciaal toebehoren

• Buismontageset BZ 45U20: voor gebruik van de doorstroomgeiser als onderbouwtoestel
  ■ Voorrangschakelaar (lastafworprelais) BZ 45L20: voor het gebruik met voorrangschakeling
  ■ Montageset BZ 45K23: voor opbouwinstallatie
  Thermostaatvoormenger BZ 45T20: voor de inbouw in de huisinstallatie bij gebruik van voorverwarmd water

Gedurende één minuut ontluchten.

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor in de huishouding of voor huishoudelijke, niet commerciële toepassingen. Huishoudelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden.

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddellijk uit.

Vij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

■eparaties mogen alleen door een vakman worden uitgevoerd om gevaren te voorkomen.

De doorstroomgeiser moet in een vorstvrije ruimte geïnstalleerd worden.

aat personen (ook kinderen) met verminderde lichamelijke, zintuiglijke waarnemings- of geestelijke vermogens of met gebrekkige ervaring en kennis het apparaat niet bedienen, tenzij zij onder toezicht staan of geïnstrueerd zijn ten aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.

■loud kinderen uit de buurt van het apparaat. Houd toe-zicht op kinderen om te voorkomen dat zij met het apparaat spelen.

■e mengkraan en de warmwaterbuis kunnen heet worden.

Schakel in het geval van een storing de zekeringen onmiddellijk uit. Sluit bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer. Laat de storing uitsluitend door door de klantenservice of een erkend bedrijf verhelpen.

Uw nieuwe apparaat

De elektronische doorstroomgeiser «electronic comfort» verwarmt het water terwijl het door het apparaat stroomt.

De doorstroomgeiser wordt ingeschakeld en verhit het water wanneer de warmwaterkraan geopend wordt. De geiser wordt weer uitgeschakeld wanneer u de waterkraan sluit.

Zo bedient u de doorstroomgeiser

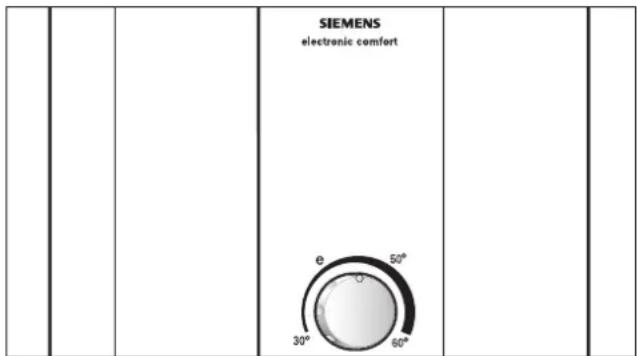

Douchetemperatuur kiezen

Met de draaiknop kiest u de gewenste temperatuur traploos van 30 °C tot 60 °C.

Het bijmengen van koud water met de mengkraan verbruikt onnodig water en energie. Stel de gewenste temperatuur daarom rechtstreeks op de doorstroomgeiser in en open de warmwaterkraan.

In stand „e“ wordt het apparaat op de meest rendabele wijze gebruikt.

Ingebruikneming na wateruitschakeling

Maak het apparaat spanningsloos (schakel de zekeringen in de huisinstallatie uit).

Open de warmwaterkraan tot de lucht uit de leiding is ontweken.

Schakel de zekeringen weer in.

Het apparaat is gereed voor gebruik.

Reiniging

Veeg het apparaat slechts met een vochtige doek af. ■ Gebruik geen scherpe of schurende reinigingsmiddelen.

Gebruik geen stoomreiniger.

Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. U vindt de nummers aan de binnenzijde van de opklapbare bedieningsafscherming van de doorstroomgeiser.

Wat te doen bij een storing?

Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice..

Storing Oorzaak Oplossing Wie
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Klant
	De zeef in het verwarmingsblok is verstopt..	Laat de zeef door een vakman reinigen.	Vakman
	De zeef vóór de terugslagklep in de aanvoer van koud water is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Vakman
De ingestelde watertemperatuur wordt niet bereikt.	De doorstroomgeiser is op een thermostaatmengkraan aangesloten.	Stel de temperatuur op de door-stroomgeiser in op „max“.	Klant
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Verminder de doorstroming met de waterkraan.	Klant
		Door een vakman: Laat de doorstroming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe	Vakman
Het water wordt niet voldoende warm.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controleren.	Klant
	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door een vakman contro-leren. Controleer de toegestane toevoertemperatuur.	Vakman
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Door een vakman: Laat de doorstroming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe	Vakman
	De vermogensschakelaar is ver-keerd ingesteld.	De vermogensschakelaar aan het apparaat aanpassen.	Vakman
Er stroomt gedurende korte tijd koud water.	De luchtherkenning in het appa- raat herkent lucht in het water en schakelt het verwarmingsvermo-gen voor korte tijd uit.	De doorstroomgeiser gaat na en- kele seconden automatisch weer in bedrijf.	Automaat in door-stroomgei-ser
Winterbedrijf: De gewenste uit-looptemperatuur wordt in de win-ter niet meer bereikt.	De toevoertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur wordt bereikt.	Klant
Het apparaat start (verwarmt) niet, er stroomt geen warm water.	Stroomuitval of eerste ingebruikname.	Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.Start het apparaat vanwege het te lage debiet niet, de perlator, dou-chekop of iets dergelijks verwijde-ren en het proces herhalen.	Klant

Neem contact op met de klantenservice als de storing niet kon worden verholpen.

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie.

Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijsnodig.
