MODE D'EMPLOI DE2427415 SIEMENS

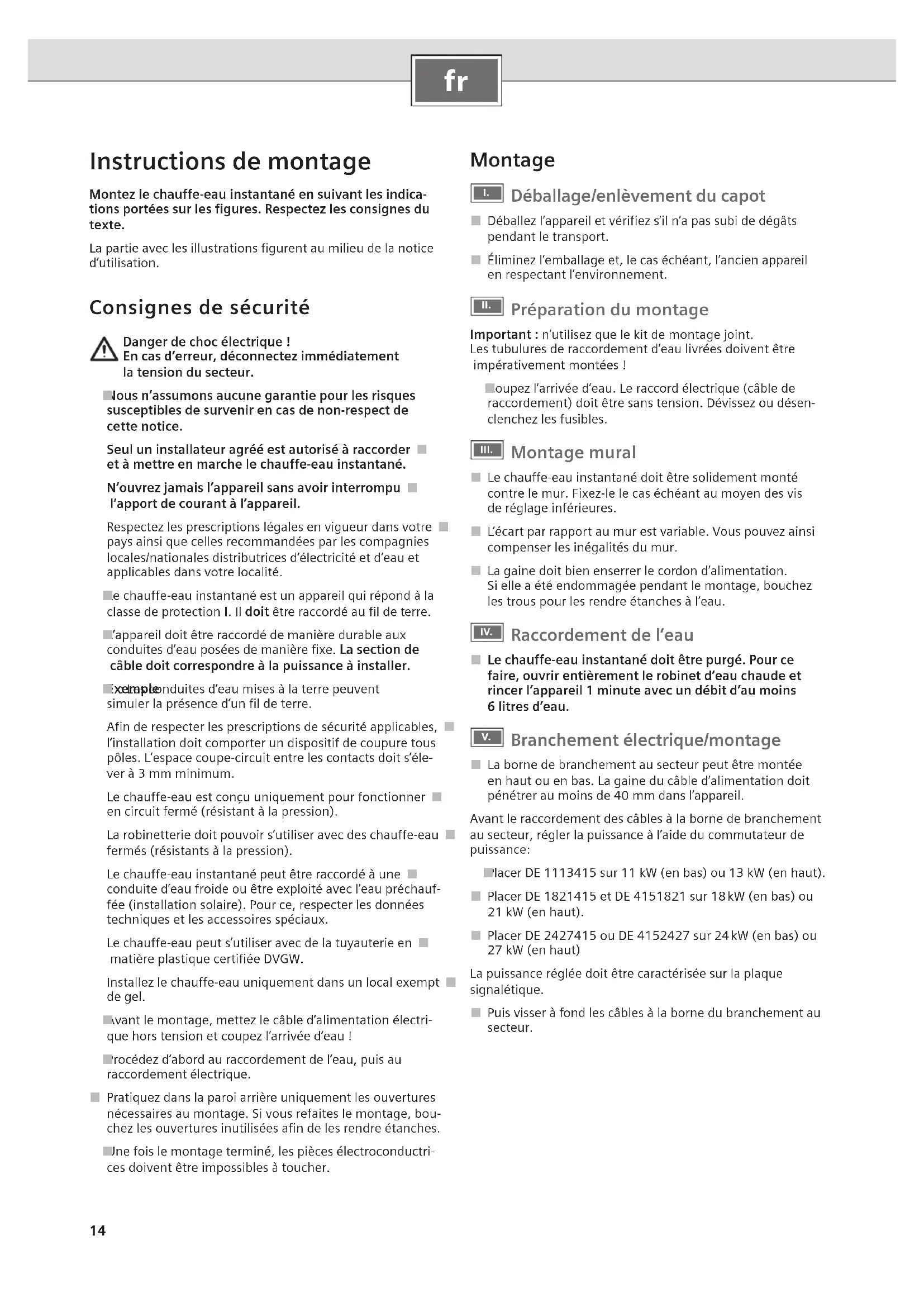

Instructions de montage
Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.
La partie avec les illustrations figurent au milieu de la notice d'utilisation.
Consignes de sécurité
Danger de chocoléctrique!
En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Seul un installer est autorisé à raccorder et àmettre en marche lechauffe-eau instantané.
N'ouvre jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.
Respectez les prescriptions légales en vigueur dans vosre pays ainsi que celles recommandees par les compagnies locales/nationales distributrices d'electricite et d'eau et applicables dans notre localité.
e chauffe-eau instantané est un apparéil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
L'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de cable doit correspondre à la puissance à installer.
Exemplienduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
Afin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
Le chauffe-eau est concu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Le chauffe-eau instantané peut être raccordé à une conduite d'eau froide ou être exploité avec l'eau préchauffée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
- Installé le chauffe-eau uniquement dans un local exempt de gel.
vant le montage, mettez le cable d'alimentation electrique hors tension et coupe l'arrivee d'eau!
Procedez d'abord au raccordement de I'eau, puis au raccordement electrique.
Pratique dans la paroi arrirée uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pieces électroconductrices doivent être impossibles à toucher.
Montage
Déballage/enlèvement du capot
Déballez l'appareil et vérifie s'il n'a pas subi de dégats pendant le transport.
Eliminez l'emballage et, le cas échéant, l'ancien apparéil en respectant l'environnement.
Préparation du montage
Important: n'utilise que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être imperativement montées!
oupez l'arrivee d'eau. Le raccord electrique (cable de raccordement) doit etre sans tension.Devissez ou desenclenchez les fusibles.
Montage mural
Lechauffe-eau instantané doit être solididement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.
L'ecart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a ete endommagee pendant le montage, bouchez les trous pour les rendre etanches a l'eau.
Raccordement de I'eau
Lechauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.
Branchement électrique/montage
La borne de branchement au secteur peut etre montee en haut ou en bas. La gaine du cable d'alimentation doit penetreur au moins de 40 mm dans l'appareil.
Avant le raccordement des cables à la borne de branchement au secteur, régler la puissance à l'aide du commutateur de puissance:
lacer DE 1113415 sur 11 kW (en bas) ou 13 kW (en haut).
Placer DE 1821415 et DE 4151821 sur 18kW (en bas) ou 21kW (en haut).
Placer DE 2427415 ou DE 4152427 sur 24kW (en bas) ou 27kW (en haut)
La puissance reglee doit etre caractérisée sur la plaque signalétique.
Puis visser à fond les cables à la borne du branchement au secteur.
Mise en service/informations supplémentaires
L'appareil est conforme à la norme CEI 61000-3-12.
Première mise en service
éenclencher les fusibles.
Régler la température.
Purge de démarrage: ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite àCHAuffer (sécurité).
Astuce: si l'appareil ne démarre pas en raison d'un début trop faible, restorer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et repeter le processus.
ors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A).
xpliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.
Si vous installation domestique presente une pression d'eau faible et si, pour cette raison, le chauffeur ne peut pas fonctionner à pleine puissance, enle vez le limiteur de débit.
Commutation prioritaire si le chauffe-eau doit etre combiné à des apparciels de chauffage électrique à accumulation:
Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessaires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage electroniques, peuventPTRésenter des fonctions erronées.
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.
Affichage de statut sur l'appareil
| DEL | Statut de l'appareil |
| Déactivée Déactivé | |
| Allumée | Mise en service |
| Clignotement lent (1/s) | L'appareilCHAFFE |
| Clignotement rapide (4/s) | La température régée n'est pas obtenu (le débit d'eau pour la puissance de raccordement est trop élevé). |
Le crible en aval du clapet anti-retour est bouché.
Retirer le crible et le nettoyer ou le decalcifier.
Voir Fig. E 1-3.
Données techniques
| DE 1113415 DE 182 | 1415DE 4151821 | DE 2427415DE 4152427 | |||
| Puisance nominale | [kW] | 11,013,0 | 1821 | 2427 | |
| Tension nominale | [V] 400 400 | 400 | |||
| Protection par fusibles | [A] 16/2032 | 40 | |||
| Section de cable minimale | [mm2] | 4 | 4 | 6 | |
| Débit d'eau chaude pour puissance nominalepour une augmentation de température de | |||||
| 12 °C à 38 °C | [I/min] | 6,07,1 | 9,911,6 | 13,213,9 | |
| 12 °C à 60 °C | [I/min] | 3,83,3 | 5,46,3 | 7,27,6 | |
| Débit à l'enclenchement | [I/min] | 2,6 | 2,6 | 2,6 | |
| Pression d'écoulement à l'enclenchement * | [MPa (bar)] | 0,025 (0,25) | 0,025 (0,25) | 0,025 (0,25) | |
| Rayon d'action dans l'eauRésistance électrique spécifique à 15 °C | [Ωcm] | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | |
| Pression nominale | [MPa (bar)] | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | |
| Température maximale admissibleà l'entrée | [°C] | 55 55 55 | |||
| Impédance de secteur maximale sur le lieude raccordement | [Ω] | ≤ 0,244 | ≤ 0,244 | ≤ 0,244 | |
- Lui ajouter la perte de pression au mitigateur
Exploitation avec eau préchauffée (exploitation solaire)
Le chauffe-eau instantané chauffe déjà l'eau préchauffée à maxi 60^ . Si l'arrivée d'eau froide dépasse la température de 55^ , l'eau ne continue pas à être rechauffée.
Important: La température d'arrivée de l'eau froide ne doit pas être supérieure à 55^
Si la température d'arrivée de l'eau froide de 60^ est dé-passée, l'appareil déclenché une déconnexion de la sécurité. C'est la raison pour laquelle un premelangeur à thermostat doit être monté dans l'installation domestique (par ex. accessoires spéciaux BZ 45T20), qui limite la température d'arrivée d'eau froide à maxi 55^ en mélangeant l'eau froide.
Accessoires spéciaux
BZA45u20depepmetgutlikert
le chauffe-eau sous I'evier
commutateur prioritaire (relais de délestage brusque)
BZ 45L20: pour l'exploitation avec commutation prioritaire
Kit de montage BZ 45K23 : pour une installation sur crépi
BZ452eupuothermoststage
Dans l'installation domestique lors de l'utilisation de l'eau préchauffée
Notice d'utilisation
Avant d'utiliser cet apparéil, lisez attentivement cette notice d'utilisation!
Consignes de sécurité
Cet apparéil est concu pour une utilisation menagère ou pour des applications apparentées à des tâches menagères non-commercials. Les applications apparentées à des tâches menagères complènnt par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hotels et d'aménagements d'habits similaires.
En cas d'erreur, disconnectez immédiatement la tension du secteur.
Ious n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
eul un installerateur agreé est autorisé à raccarder et àmettre en marche le chauffe-eau instantané.
les réparations ne doivent être effectuees que par un spécialiste afin d'eviter les dangers.
N'installer le chauffe-eau instantané que dans un loca exempt de gel.
l'utilisation de cet appeareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis sils sont surveillés ou sils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité.
enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds.
En cas de panne, désenclercher immediatement les fusibles. En presence d'une non-étanchéité sur l'appareil, fermer immediatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.
Votre nouvel apparéil
Le chauffe-eau electronic comfort" rechauffe l'eau, tandis qu'elle coule a travers I'appareil.
L'appareil s'enclenché et rechauffe l'eau si le robinet d'eau chaude est ouvert. Il se désenclenche à nouveau si vous fermez le robinet d'eau.

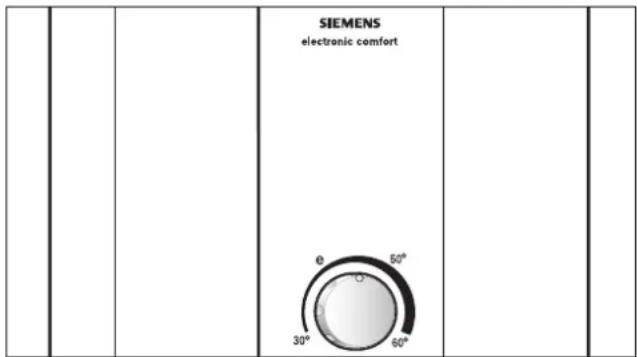

Pour utiliser le chauffe-eau instantané, proceder comme suit
Choisir la température d'eau de douche
Le bouton tournant vous permet de désirar la température souhaïée en continu de 30^ à 60^
Economie d'énergie et d'eau
Le mélange d'eau froide sur la robinetterie consomme de manière superflue de l'eau et de l'énergie. C'est la raison pour laquelle régler directement la quantité de débit désirée sur le chauffe-eau instantané et ouvrir le robinet d'eau chaude.
En position « e», l'appareil est exploité de la manière la plus économique possible.
Mise en service après l'arrêt de l'eau
Mettre l'appareil sans tension (désc菡cher les fusibles dans l'installation domestique).
Ouvrir le robinet d'eau chaude aussi longtemps que l'air soit de la conduite.
éenclencher les fusibles.
L'appareil est prét à la mise en service.
Nettoyage
Ne frottier l'appareil qu'avec un chiffon humide. Ne pas utiliser de produits decapants ou abrasifs.
e pas utiliser de nettoyeur à vapeur.
Service après-vente
Si vous contactez le service après-vente, veuilles indiquer le n° E et le n° FD de votre apparéil.
Vous trouvrez les numeros sur le cote interieur du couvercle de commande rabatable du chauffe-eau instantané.
En cas de panne que faire?
Si vous appeareil ne fonctionne pas tel que désire, la cause est souvent minime. Veuillez contrôr si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisiez ainsi des frais.
| Panne Cause Remède Qui? | |||
| Débit trop faible de l'eau. Le crible du robinet d'eau ou de la pomme de douche est bouché. | Retirer le crible et le nettoyer ou le décalcifier. | Client | |
| Le crible du bloc chauffant est bouché. | Faire nettoyer le crible par un techninicien spécialisé. | Technicien spécialisé | |
| Le crible en aval du clapet anti-re-tour est bouché. | Retirer le crible et le nettoyer ou le décalcifier. | Technicienpecialisé | |
| La température de l'eau régée n'est pas obtenue. | Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat. | Régler la température sur le chau-fe-eau instantané à « max ». | Client |
| La limite de puissance est obtenue.Débit trop élevé et/ou température d'arrivée d'eau froide trop faible. | Réduire le débit sur le robinet d'eau. | Client | |
| Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Controler le limiteur de débit ou utiliser un plus petit | Technicienpecialisé | ||
| L'eau n'est pas suffisamment chaude. | Le fusible dans l'installation do-mestique s'est déclenché. | Contrôler le fusible dans l'installa-tion domestique. | Client |
| Le coupe-circuit automatique de l'appareil s'est déclenché. | Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé.Controler la température d'arrivée permise. | Technicienpecialisé | |
| La limite de puissance est obtenue.Débit trop élevé et/ou température d'arrivée d'eau froide trop faible. | Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Controler le limiteur de débit ou utiliser un plus petit | Technicienpecialisé | |
| Le commutateur de puissance est régile de manière erronée. | Adapter le commutateur de puis-sance à l'appareil. | Technicienpecialisé | |
| De l'eau froide coule brièvement. La n'est plus obtenue en hiver. | détection d'air dans l'appareil détecte de l'air dans l'eau et dé-connecte brièvement la puissance chauffante. | Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. | Automatique du chau-fe-eau instantané |
| Hivérisation:L'appareil ne démarre (chauffe)pas, aucune eau chaude ne coule. | La température d'arrivée a baisse. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaudièsiderée soit atteinte. | Client | |
| L'appareil ne démarre (chauffe)pas, aucune eau chaude ne coule. | Panne de courant ou première mise en service. | Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite àCHAUFFER (sécurity).Si l'appareil ne démarre pas en raison d'un débit trop faible, retier le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et repété le processus. | Client |
Si la panne n'a pas pu etre eliminée,veuillez appeler le service après-vente.
Élimination
Cet apparéil est marqué selon la directive européen 2002/96/CE relative aux apparéils électriques etlectroniquesusagés(waste electrical and electronic equipment -WEEE).La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procEDURE actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous étés procure l'appareil fournir les modalités de garantie sur simple demande de votre part.
En cas de recours en garantie,veuillez toujours vous munir de la preuve d'achat.
Purger pendant une minute!
