GEBRUIKSAANWIJZING DE2427415 SIEMENS

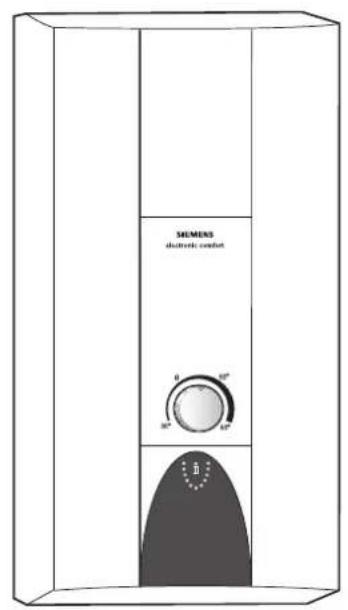

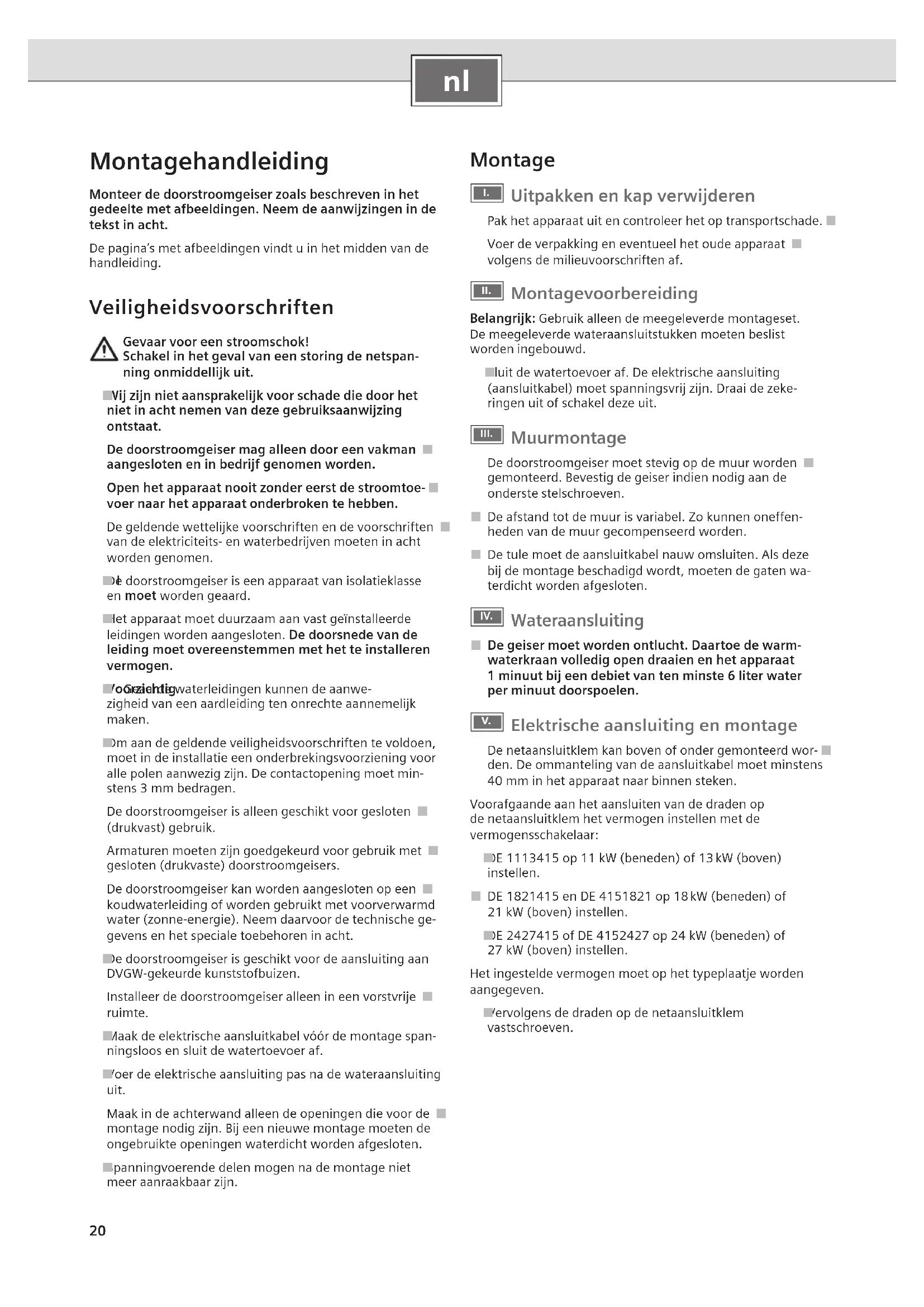

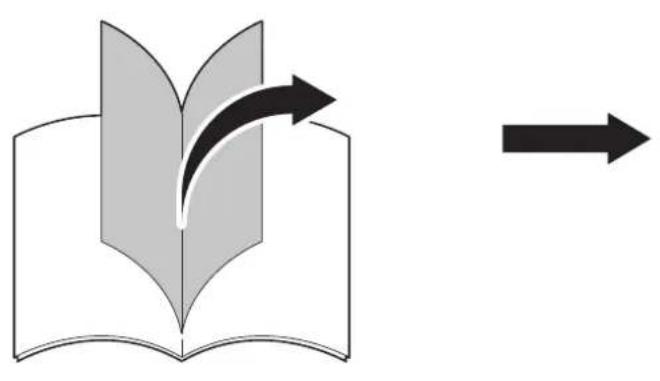

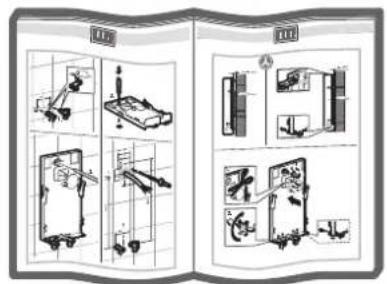

Montagehandleiding Monteer de doorstroomgeiser zoals beschreven in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.De pagina’s met afbeeldingen vindt u in het midden van de handleiding. Veiligheidsvoorschriften Gevaar voor een stroomschok!Schakel in het geval van een storing de netspan-ning onmiddellijk uit.Wij zijn niet aansprakelijk voor schade die door het ■niet in acht nemen van deze gebruiksaanwijzing ontstaat.De doorstroomgeiser mag alleen door een vakman ■aangesloten en in bedrijf genomen worden.Open het apparaat nooit zonder eerst de stroomtoe- ■voer naar het apparaat onderbroken te hebben.De geldende wettelijke voorschriften en de voorschriften ■van de elektriciteits- en waterbedrijven moeten in acht worden genomen.De doorstroomgeiser is een apparaat van isolatieklasse ■ I en moet worden geaard.Het apparaat moet duurzaam aan vast geïnstalleerde ■leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen.Voorzichtig ■ : Geaarde waterleidingen kunnen de aanwe-zigheid van een aardleiding ten onrechte aannemelijk maken.Om aan de geldende veiligheidsvoorschriften te voldoen, ■moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet min-stens 3 mm bedragen.De doorstroomgeiser is alleen geschikt voor gesloten ■(drukvast) gebruik.Armaturen moeten zijn goedgekeurd voor gebruik met ■gesloten (drukvaste) doorstroomgeisers.De doorstroomgeiser kan worden aangesloten op een ■koudwaterleiding of worden gebruikt met voorverwarmd water (zonne-energie). Neem daarvoor de technische ge-gevens en het speciale toebehoren in acht.De doorstroomgeiser is geschikt voor de aansluiting aan ■DVGW-gekeurde kunststofbuizen.Installeer de doorstroomgeiser alleen in een vorstvrije ■ruimte.Maak de elektrische aansluitkabel vóór de montage span- ■ningsloos en sluit de watertoevoer af.Voer de elektrische aansluiting pas na de wateraansluiting ■ uit. Maak in de achterwand alleen de openingen die voor de ■montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten.Spanningvoerende delen mogen na de montage niet ■meer aanraakbaar zijn. Montage

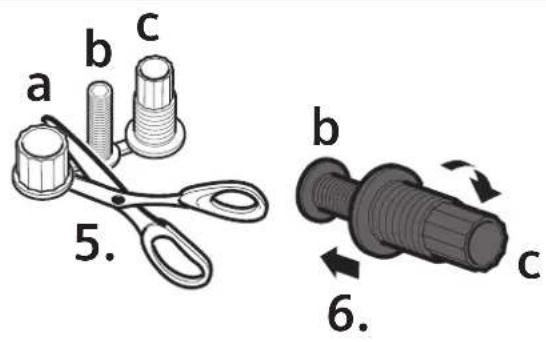

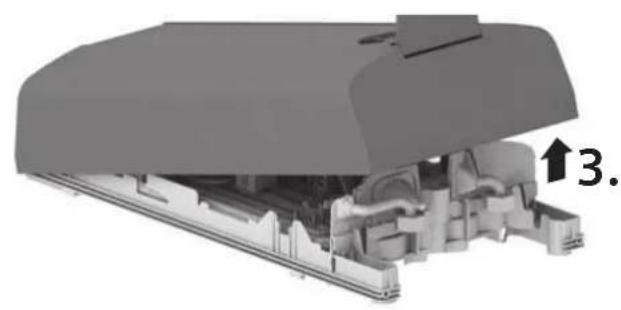

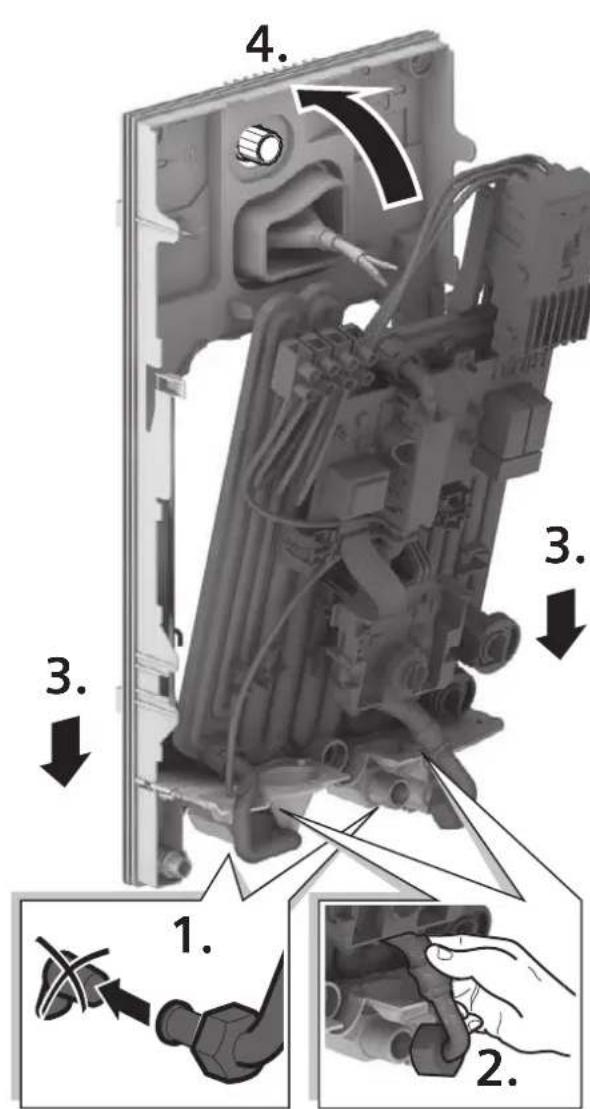

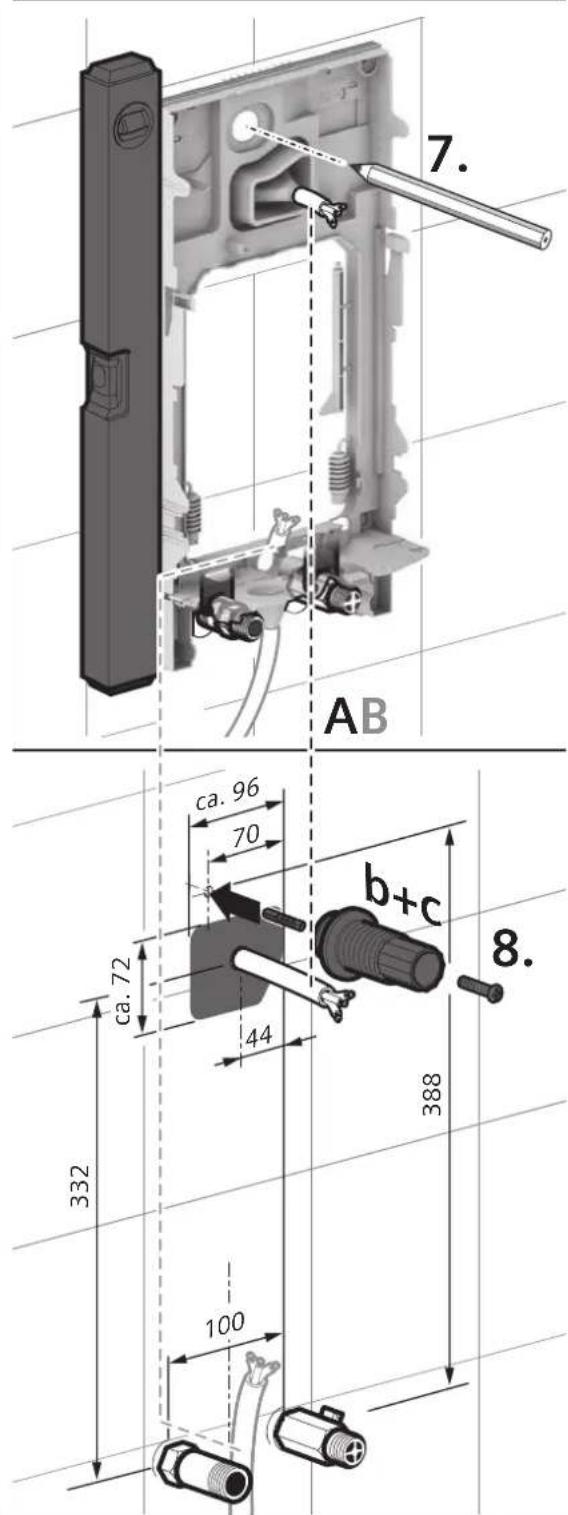

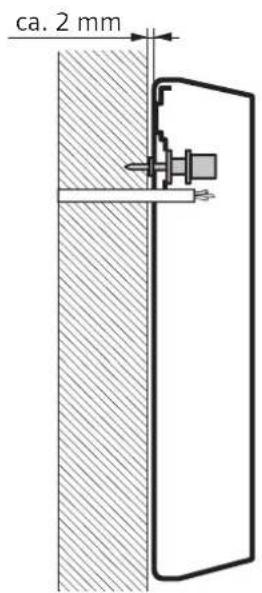

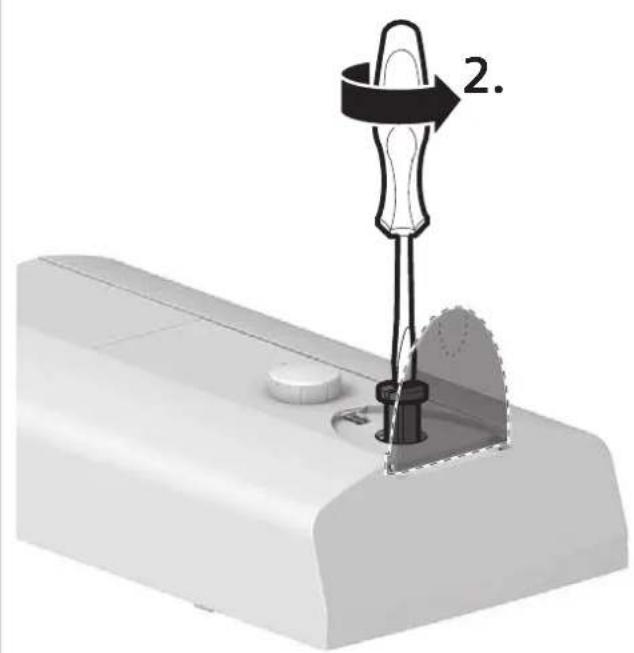

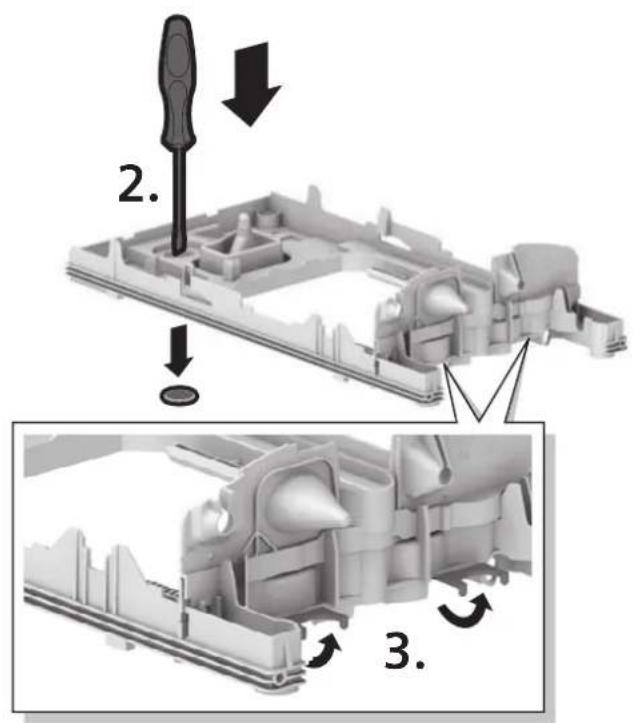

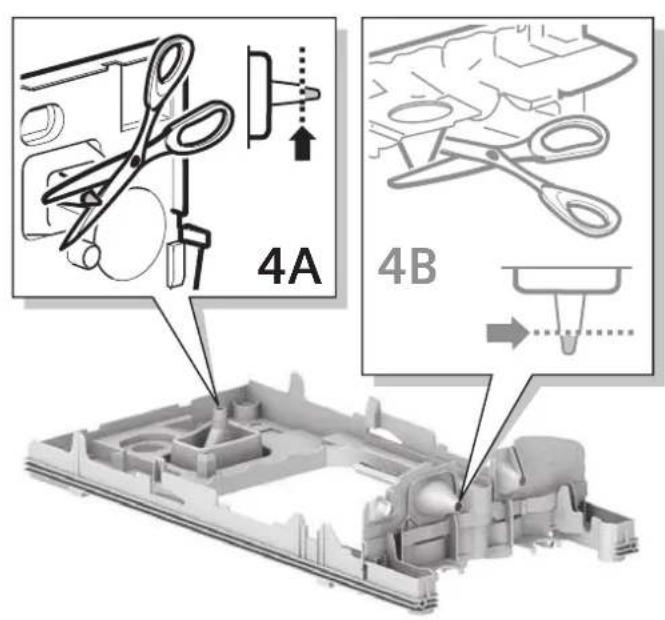

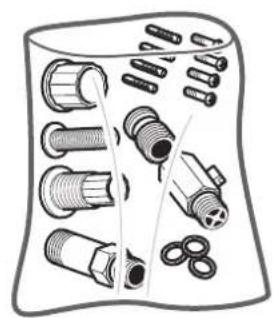

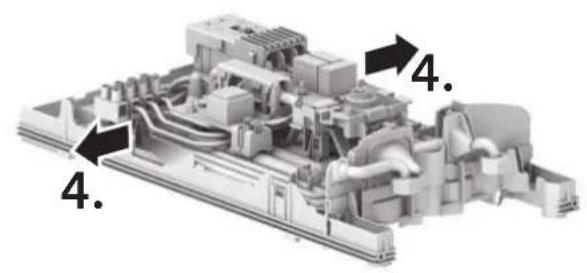

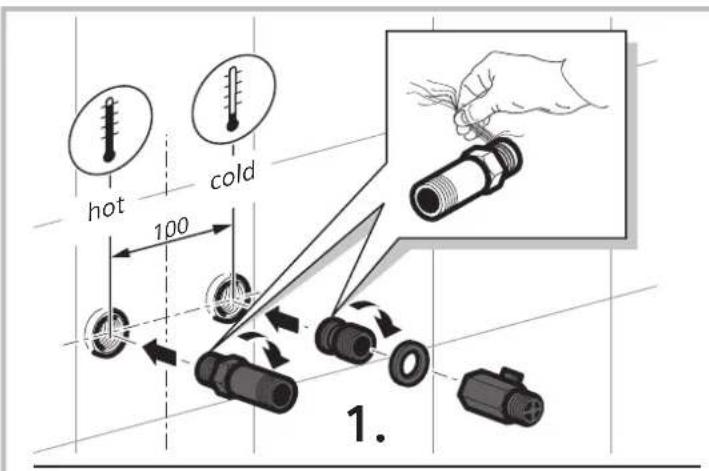

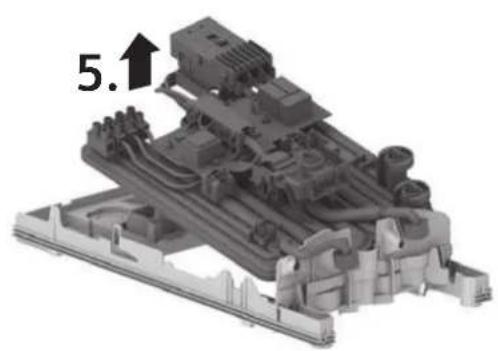

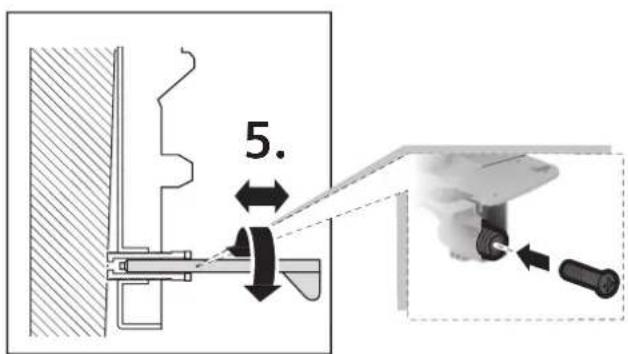

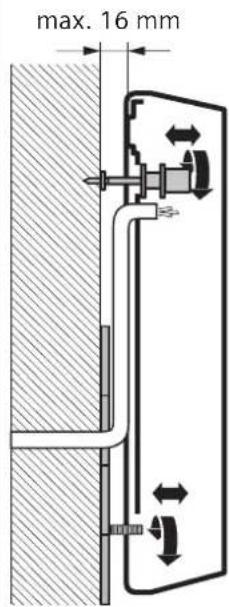

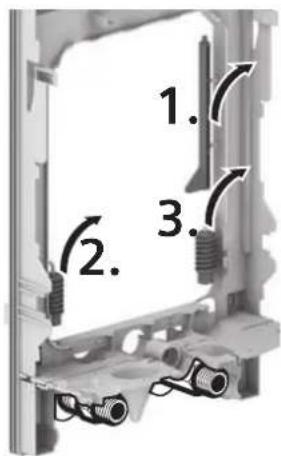

Uitpakken en kap verwijderen Pak het apparaat uit en controleer het op transportschade. ■Voer de verpakking en eventueel het oude apparaat ■ volgens de milieuvoorschriften af. II. Montagevoorbereiding Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken moeten beslist worden ingebouwd.Sluit de watertoevoer af. De elektrische aansluiting ■ (aansluitkabel) moet spanningsvrij zijn. Draai de zeke-ringen uit of schakel deze uit. III. Muurmontage De doorstroomgeiser moet stevig op de muur worden ■gemonteerd. Bevestig de geiser indien nodig aan de onderste stelschroeven. De afstand tot de muur is variabel. Zo kunnen oneffen- ■ heden van de muur gecompenseerd worden. De tule moet de aansluitkabel nauw omsluiten. Als deze ■ bij de montage beschadigd wordt, moeten de gaten wa-terdicht worden afgesloten. IV. Wateraansluiting De geiser moet worden ontlucht. Daartoe de warm- ■ waterkraan volledig open draaien en het apparaat 1 minuut bij een debiet van ten minste 6 liter water per minuut doorspoelen.

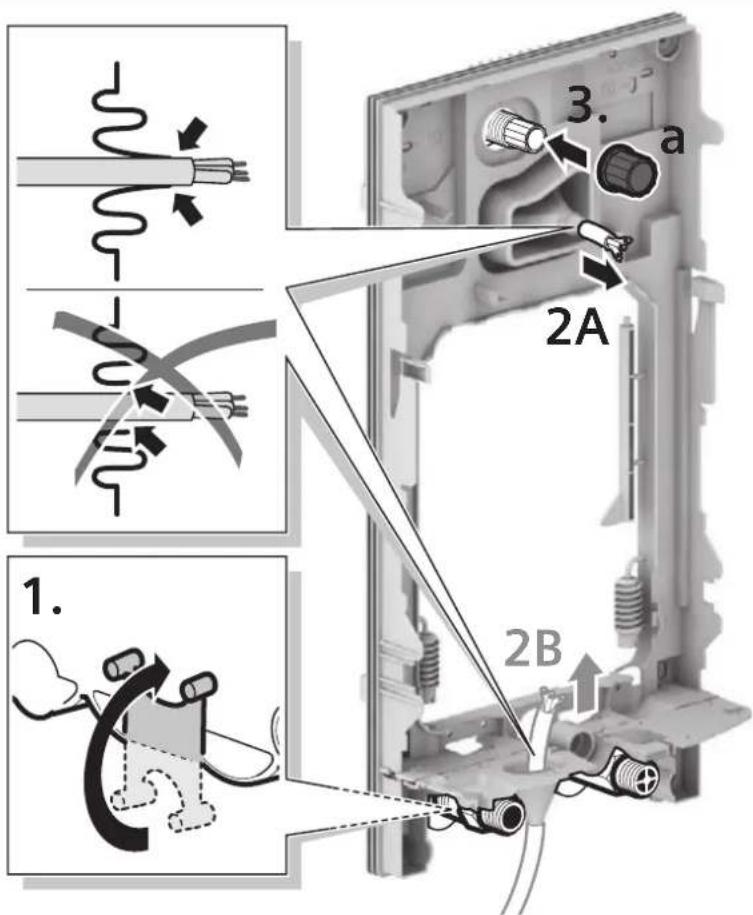

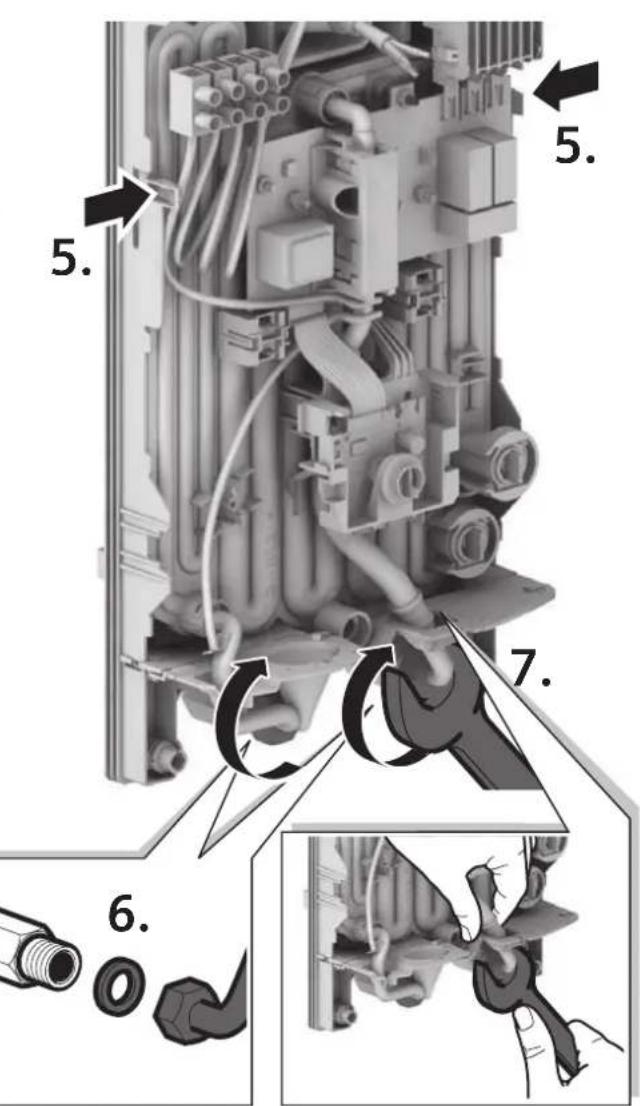

Elektrische aansluiting en montage De netaansluitklem kan boven of onder gemonteerd wor- ■den. De ommanteling van de aansluitkabel moet minstens 40 mm in het apparaat naar binnen steken.Voorafgaande aan het aansluiten van de draden op de netaansluitklem het vermogen instellen met de vermogensschakelaar:DE 1113415 op 11 kW (beneden) of 13 kW (boven) ■instellen. DE 1821415 en DE 4151821 op 18 kW (beneden) of ■ 21 kW (boven) instellen.DE 2427415 of DE 4152427 op 24 kW (beneden) of ■27 kW (boven) instellen.Het ingestelde vermogen moet op het typeplaatje worden aangegeven.Vervolgens de draden op de netaansluitklem ■vastschroeven.21

VI. Ingebruikneming/extra informatie Het apparaat voldoet aan IEC 61000-3-12. Eerste ingebruikname Zekeringen inschakelen.

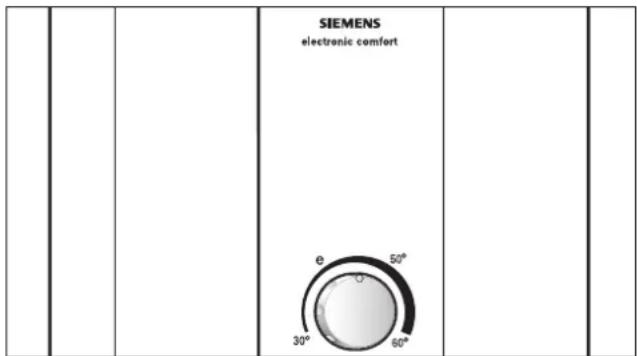

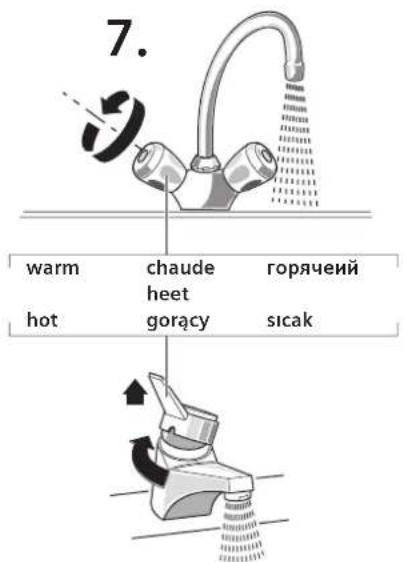

Temperatuur instellen. ■ Startspoeling: Warm-waterkraan openen en ten minste ■ 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen. Tip: start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen. Verwijder bij lage waterleidingdruk de doorstroombegren-

zer (zie afbeelding A). Leg de gebruiker de bediening van de doorstroomgeiser

Als de doorstroomgeiser op grond van een te lage wa- terdruk in uw huisinstallatie onvoldoende doorstro- ming bereikt, dient u de doorstroombegrenzer te verwijderen. Technische gegevens DE 1113415 DE 1821415 DE 4151821 DE 2427415 DE 4152427 Nominaal vermogen [kW] 11,0 13,0

]4 4 6 Warmwaterhoeveelheid bij nominaal vermogen bij temperatuurverhoging van 12 °C naar 38 °C [l/min] 6,0 7,1 9,9 11,6 13,2 13,9 12 °C naar 60 °C [l/min] 3,8 3,3 5,4 6,3 7,2 7,6 Inschakelhoeveelheid [l/min] 2,6 2,6 2,6 Inschakelstroomdruk * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 Nominale druk [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Maximaal toegestane toevoertemperatuur [°C] 55 55 55 Maximale netimpedantie op aansluitplaats [Ω] ≤ 0,244 ≤ 0,244 ≤ 0,244

• Hierbij komt nog de drukdaling aan de mengkraan

Voorrangschakeling voor de combinatie met elektri- sche verwarmingsapparaten met warmteopslag: Voor het gebruik met voorrangschakeling is een speci- aal lastafworprelais BZ 45L20 (speciaal toebehoren) vereist. Andere, reeds aanwezige lastafworprelais, met uitzondering van elektronische lastafworprelais, kunnen tot storingen leiden.

Bij gebruik met het lastafworprelais moet de regelingselektronica gecodeerd worden.

Statusindicatie in het apparaat LED Apparaatstatus Uit Uit Brandt Stand-by Langzaam knipperen (1/s) Apparaat verwarmt Snel knipperen (4/s) Ingestelde temperatuur wordt niet bereikt (water- doorstroming voor het aan- sluitvermogen te hoog).

De zeef vóór de terugslagklep in de aanvoer van koud water is verstopt. Verwijder de zeef en reinig of ontkalk deze. Zie afbeelding E 1–3.22

Speciaal toebehoren Buismontageset ■ BZ 45U20: voor gebruik van de door- stroomgeiser als onderbouwtoestel Voorrangschakelaar (lastafworprelais) ■ BZ 45L20: voor het gebruik met voorrangschakeling Montageset ■ BZ 45K23: voor opbouwinstallatie Thermostaatvoormenger ■ BZ 45T20: voor de inbouw in de huisinstallatie bij gebruik van voorverwarmd water Gebruik met voorverwarmd water (zonne-energie) De doorstroomgeiser verwarmt reeds voorverwarmd water tot max. 60 °C. Als de koudwatertoevoer de temperatuur van 55 °C overschrijdt, wordt het water niet verder verwarmd. Belangrijk: De koudwater-toevoertemperatuur mag niet hoger dan 55 °C zijn. Als de koudwater-toevoertemperatuur van 60 °C wordt overschreden, wordt de veiligheidsuitschakeling van het ap- paraat geactiveerd. Daarom moet in de huisinstallatie een thermostaatvoormenger (bijvoorbeeld speciaal toebehoren BZ 45T20) zijn ingebouwd, die de koudwater-toevoertem- peratuur op max. 55 °C begrenst door bijmenging van koud water.

Gebruiksaanwijzing Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt. Veiligheidsvoorschriften Dit apparaat is bedoeld voor in de huishouding of voor ■huishoudelijke, niet commerciële toepassingen. Huis-houdelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden. Gevaar voor een stroomschok!Schakel in het geval van een storing de netspan-ning onmiddellijk uit.Wij zijn niet aansprakelijk voor schade die door het ■niet in acht nemen van deze gebruiksaanwijzing ontstaat.De doorstroomgeiser mag alleen door een vakman ■aangesloten en in bedrijf genomen worden.Reparaties mogen alleen door een vakman worden uitge- ■voerd om gevaren te voorkomen.De doorstroomgeiser moet in een vorstvrije ruimte geïn- ■stalleerd worden.Laat personen (ook kinderen) met verminderde lichame- ■lijke, zintuiglijke waarnemings- of geestelijke vermogens of met gebrekkige ervaring en kennis het apparaat niet bedienen, tenzij zij onder toezicht staan of geïnstrueerd zijn ten aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.Houd kinderen uit de buurt van het apparaat. Houd toe- ■zicht op kinderen om te voorkomen dat zij met het appa-raat spelen.De mengkraan en de warmwaterbuis kunnen heet ■worden.Schakel in het geval van een storing de zekeringen on- ■middellijk uit. Sluit bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer. Laat de storing uitslui-tend door door de klantenservice of een erkend bedrijf verhelpen. Uw nieuwe apparaat De elektronische doorstroomgeiser «electronic comfort» ver-warmt het water terwijl het door het apparaat stroomt.De doorstroomgeiser wordt ingeschakeld en verhit het wa-ter wanneer de warmwaterkraan geopend wordt. De geiser wordt weer uitgeschakeld wanneer u de waterkraan sluit. Zo bedient u de doorstroomgeiser Douchetemperatuur kiezen Met de draaiknop kiest u de gewenste temperatuur traploos van 30 °C tot 60 °C. Energie en water besparen Het bijmengen van koud water met de mengkraan verbruikt onnodig water en energie. Stel de gewenste temperatuur daarom rechtstreeks op de doorstroomgeiser in en open de warmwaterkraan.In stand „e“ wordt het apparaat op de meest rendabele wijze gebruikt. Ingebruikneming na wateruitschakeling Maak het apparaat spanningsloos (schakel de zekeringen ■in de huisinstallatie uit).Open de warmwaterkraan tot de lucht uit de leiding is ■ontweken.Schakel de zekeringen weer in. ■Het apparaat is gereed voor gebruik. Reiniging Veeg het apparaat slechts met een vochtige doek af. ■ Gebruik geen scherpe of schurende reinigingsmiddelen.Gebruik geen stoomreiniger. ■ Klantenservice Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. U vindt de nummers aan de binnenzijde van de opklapbare bedieningsafscherming van de doorstroomgeiser.24

Wat te doen bij een storing? Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzin- gen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.. Storing Oorzaak Oplossing Wie Te geringe doorstroming van water. De zeef in de waterkraan of in de douchekop is verstopt. Verwijder de zeef en reinig of ont- kalk deze. Klant De zeef in het verwarmingsblok is verstopt.. Laat de zeef door een vakman reinigen. Vakman De zeef vóór de terugslagklep in de aanvoer van koud water is verstopt. Verwijder de zeef en reinig of ont- kalk deze. Vakman De ingestelde watertemperatuur wordt niet bereikt. De doorstroomgeiser is op een thermostaatmengkraan aangesloten. Stel de temperatuur op de door- stroomgeiser in op „max“. Klant De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur. Verminder de doorstroming met de waterkraan. Klant Door een vakman: Laat de doorstroming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe Vakman Het water wordt niet voldoende warm. De zekering in de huisinstallatie is geactiveerd. De zekering in de huisinstallatie controleren. Klant De zekeringautomaat in het toestel is geactiveerd. Laat de zekeringautomaat in het toestel door een vakman contro- leren. Controleer de toegestane toevoertemperatuur. Vakman De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur. Door een vakman: Laat de doorstroming via het hoekventiel regelen. Controleer de doorstroombegrenzer of pas een kleinere toe Vakman De vermogensschakelaar is ver- keerd ingesteld. De vermogensschakelaar aan het apparaat aanpassen. Vakman Er stroomt gedurende korte tijd koud water. De luchtherkenning in het appa- raat herkent lucht in het water en schakelt het verwarmingsvermo- gen voor korte tijd uit. De doorstroomgeiser gaat na en- kele seconden automatisch weer in bedrijf. Automaat in door- stroomgei- ser Winterbedrijf: De gewenste uit- looptemperatuur wordt in de win- ter niet meer bereikt. De toevoertemperatuur is gedaald. Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur wordt bereikt. Klant Het apparaat start (verwarmt) niet, er stroomt geen warm water. Stroomuitval of eerste ingebruikname. Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) be- gint het apparaat te verwarmen. Start het apparaat vanwege het te lage debiet niet, de perlator, dou- chekop of iets dergelijks verwijde- ren en het proces herhalen. Klant Neem contact op met de klantenservice als de storing niet kon worden verholpen.25

Afvoer van afval Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische appara- tuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantie Voor dit apparaat gelden de garantievoorwaarden die wor- den uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het appa- raat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijs nodig. Wijzigingen voorbehouden.26
