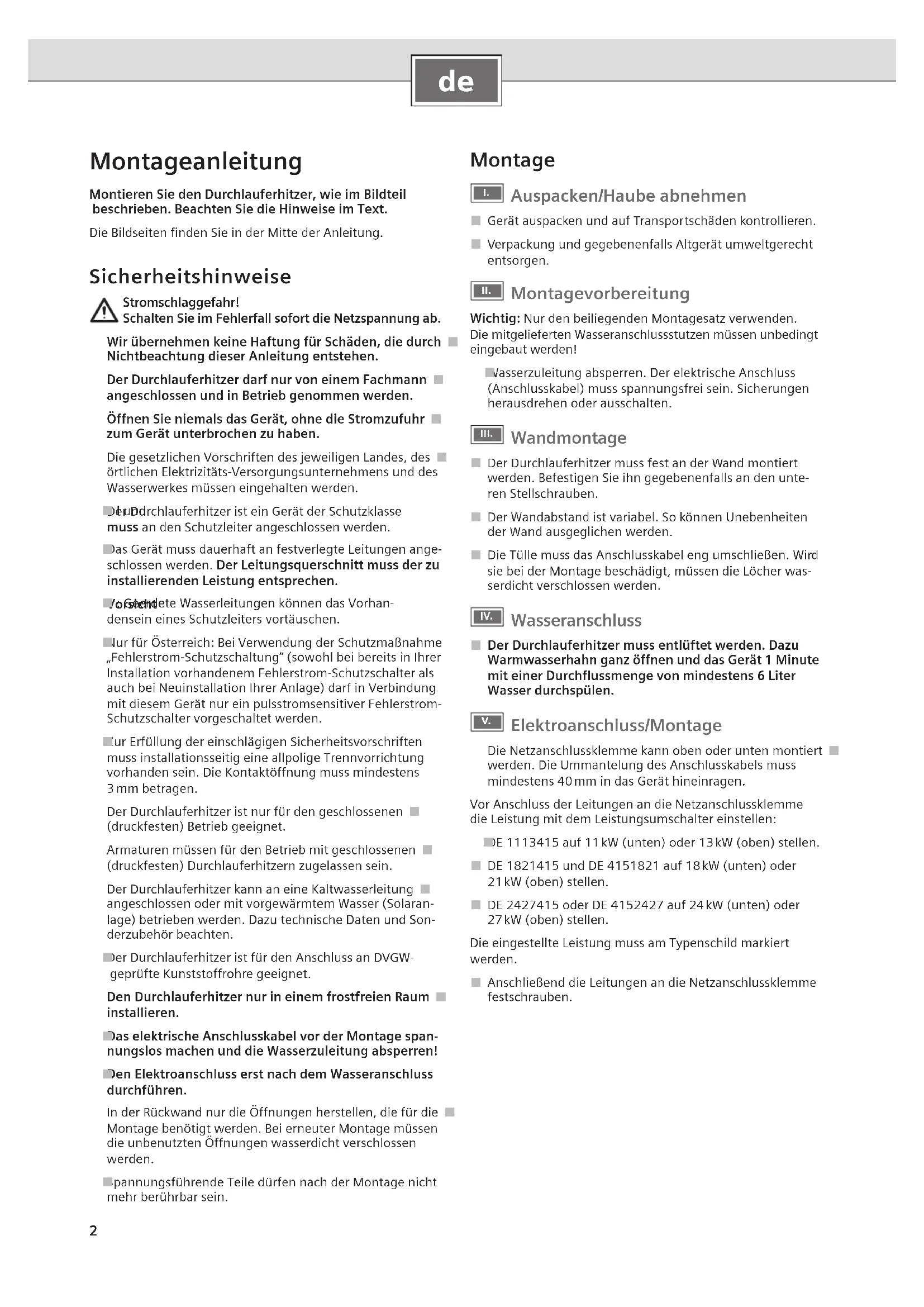

Montageanleitung Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.Die Bildseiten finden Sie in der Mitte der Anleitung. Sicherheitshinweise Stromschlaggefahr!Schalten Sie im Fehlerfall sofort die Netzspannung ab.Wir übernehmen keine Haftung für Schäden, die durch ■Nichtbeachtung dieser Anleitung entstehen.Der Durchlauferhitzer darf nur von einem Fachmann ■angeschlossen und in Betrieb genommen werden.Öffnen Sie niemals das Gerät, ohne die Stromzufuhr ■zum Gerät unterbrochen zu haben.Die gesetzlichen Vorschriften des jeweiligen Landes, des ■örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.Der Durchlauferhitzer ist ein Gerät der Schutzklasse ■ I und muss an den Schutzleiter angeschlossen werden.Das Gerät muss dauerhaft an festverlegte Leitungen ange- ■schlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.Vorsicht ■ : Geerdete Wasserleitungen können das Vorhan-densein eines Schutzleiters vortäuschen.Nur für Österreich: Bei Verwendung der Schutzmaßnahme ■„Fehlerstrom-Schutzschaltung“ (sowohl bei bereits in Ihrer Installation vorhandenem Fehlerstrom-Schutzschalter als auch bei Neuinstallation Ihrer Anlage) darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschaltet werden.Zur Erfüllung der einschlägigen Sicherheitsvorschriften ■muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.Der Durchlauferhitzer ist nur für den geschlossenen ■(druckfesten) Betrieb geeignet.Armaturen müssen für den Betrieb mit geschlossenen ■(druckfesten) Durchlauferhitzern zugelassen sein.Der Durchlauferhitzer kann an eine Kaltwasserleitung ■angeschlossen oder mit vorgewärmtem Wasser (Solaran-lage) betrieben werden. Dazu technische Daten und Son-derzubehör beachten.Der Durchlauferhitzer ist für den Anschluss an DVGW- ■ geprüfte Kunststoffrohre geeignet.Den Durchlauferhitzer nur in einem frostfreien Raum ■installieren.Das elektrische Anschlusskabel vor der Montage span- ■nungslos machen und die Wasserzuleitung absperren!Den Elektroanschluss erst nach dem Wasseranschluss ■durchführen.In der Rückwand nur die Öffnungen herstellen, die für die ■Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.Spannungsführende Teile dürfen nach der Montage nicht ■mehr berührbar sein. Montage

Auspacken/Haube abnehmen Gerät auspacken und auf Transportschäden kontrollieren. ■ Verpackung und gegebenenfalls Altgerät umweltgerecht ■ entsorgen. II. Montagevorbereitung Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!Wasserzuleitung absperren. Der elektrische Anschluss ■(Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten. III. Wandmontage Der Durchlauferhitzer muss fest an der Wand montiert ■ werden. Befestigen Sie ihn gegebenenfalls an den unte-ren Stellschrauben. Der Wandabstand ist variabel. So können Unebenheiten ■ der Wand ausgeglichen werden. Die Tülle muss das Anschlusskabel eng umschließen. Wird ■ sie bei der Montage beschädigt, müssen die Löcher was-serdicht verschlossen werden. IV. Wasseranschluss Der Durchlauferhitzer muss entlüftet werden. Dazu ■ Warmwasserhahn ganz öffnen und das Gerät 1 Minute mit einer Durchflussmenge von mindestens 6 Liter Wasser durchspülen.

Elektroanschluss/Montage Die Netzanschlussklemme kann oben oder unten montiert ■werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.Vor Anschluss der Leitungen an die Netzanschlussklemme die Leistung mit dem Leistungsumschalter einstellen:DE 1113415 auf 11 kW (unten) oder 13 kW (oben) stellen. ■ DE 1821415 und DE 4151821 auf 18 kW (unten) oder ■ 21 kW (oben) stellen. DE 2427415 oder DE 4152427 auf 24 kW (unten) oder ■ 27 kW (oben) stellen.Die eingestellte Leistung muss am Typenschild markiert werden. Anschließend die Leitungen an die Netzanschlussklemme ■ festschrauben.3

VI. Inbetriebnahme/Zusatzinformationen Das Gerät stimmt mit IEC 61000-3-12 überein. Erstinbetriebnahme Sicherungen einschalten.

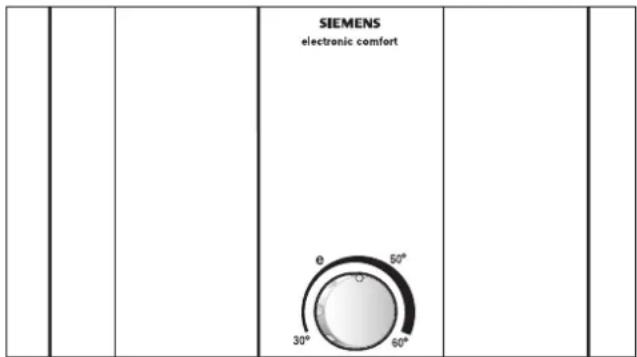

Temperatur einstellen. ■ Startspülung: Warmwasserhahn öffnen und mindestens ■ 1 Minute lang (Durchfluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen. Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten ent- fernen und Vorgang wiederholen. Entfernen Sie bei niedrigem Wasserleitungsdruck den

Durchflussbegrenzer (siehe Bild A). Erklären Sie dem Benutzer die Bedienung des Durchlauf-

Erreicht der Durchlauferhitzer aufgrund von zu geringem Wasserleitungsdruck in Ihrer Haus instal- lation keinen genügenden Durchfluss, entfernen Sie den Durchflussbegrenzer. Technische Daten DE 1113415 DE 1821415 DE 4151821 DE 2427415 DE 4152427 Nennleistung [kW] 11,0 13,0

Nennspannung [V] 400 400 400 Absicherung [A] 16 / 20 32 40 Mindestens Leitungsquerschnitt [mm

]4 4 6 Warmwassermenge bei Nennleistung bei Temperaturerhöhung von 12 °C auf 38 °C [l/min] 6,0 7,1 9,9 11,6 13,2 13,9 12 °C auf 60 °C [l/min] 3,8 3,3 5,4 6,3 7,2 7,6 Einschaltmenge [l/min] 2,6 2,6 2,6 Einschaltfließdruck * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25) Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 Nenndruck [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Maximal zulässige Zulauf-Temperatur [°C] 55 55 55 Maximale Netzimpedanz am Anschlussort [Ω] ≤ 0,244 ≤ 0,244 ≤ 0,244

• Hierzu kommt noch der Druckabfall an der Mischbatterie

Vorrangschaltung für die Kombination mit Elektro- Speicherheizgeräten: Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L20 (Sonderzubehör) erforder- lich. Andere, bereits vorhandene Lastabwurf relais, aus- genommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen.

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungs elektronik kodiert werden.

Statusanzeige im Gerät LED Gerätestatus Aus Aus Leuchtet Bereitschaft Langsames Blinken (1/s) Gerät heizt Schnelles Blinken (4/s) Eingestellte Temperatur wird nicht erreicht (Wasserdurchfluss für die Anschlussleistung zu hoch).

Das Sieb vor dem Rückschlagventil im Kaltwasser- zulaufstutzen ist verstopft. Sieb entnehmen und reinigen oder entkalken. Siehe Bild E 1–3.4

Sonderzubehör Rohrbausatz ■ BZ 45U20: zur Verwendung des Durchlauf- erhitzers als Untertischgerät Vorrangschalter (Lastabwurfrelais) ■ BZ 45L20: für den Betrieb mit Vorrangschaltung Montageset ■ BZ 45K23: für Aufputzinstallation Thermostatvormischer ■ BZ 45T20: für den Einbau in die Hausinstallation bei Nutzung von vorgewärmtem Wasser Betrieb mit vorgewärmtem Wasser (Solarbetrieb) Der Durchlauferhitzer erwärmt bereits vorgewärmtes Wasser auf max. 60 °C. Überschreitet der Kaltwasserzulauf die Tem- peratur von 55 °C, wird das Wasser nicht weiter erwärmt. Wichtig: Die Kaltwasser-Zulauftemperatur darf nicht höher als 55 °C sein! Wird die Kaltwasser-Zulauftemperatur von 60 °C überschrit- ten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstallation ein Thermostatvormischer (z. B. Sonderzubehör BZ 45T20) eingebaut sein, der die Kaltwas- ser-Zulauftemperatur auf max. 55 °C durch Zumischung von Kaltwasser begrenzt.

Gebrauchsanleitung Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung! Sicherheitshinweise Dieses Gerät ist für den Haushalt oder für haushalts- ■ähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Ver-wendung in Mitarbeiterküchen von Läden, Büros, land-wirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. Stromschlaggefahr!Schalten Sie im Fehlerfall sofort die Netzspannung ab. Wir übernehmen keine Haftung für Schäden, die durch ■Nichtbeachtung dieser Anleitung entstehen.Der Durchlauferhitzer darf nur von einem Fachmann ■angeschlossen und in Betrieb genommen werden.Reparaturen dürfen nur von einem Fachmann durchge- ■führt werden, um Gefährdungen zu vermeiden.Der Durchlauferhitzer muss in einem frostfreien Raum ■installiert werden.Personen (auch Kinder) mit verminderten körperlichen ■Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hat-ten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um ■zu verhindern, dass sie mit dem Gerät spielen.Die Mischbatterie und das Warmwasserrohr können heiß ■werden.Im Störungsfall bitte sofort die Sicherungen ausschalten. ■Bei einer Undichtigkeit am Gerät sofort die Kaltwasser-zuleitung schließen. Die Störung nur durch den Werks-kundendienst oder einen anerkannten Fachbetrieb beheben lassen. Ihr neues Gerät Der elektronische Durchlauferhitzer „electronic comfort“ erwärmt das Wasser, während es durch das Gerät fließt.Der Durchlauferhitzer schaltet sich ein und erhitzt das Was-ser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. So bedienen Sie den Durchlauferhitzer Duschtemperatur wählen Mit dem Drehknopf wählen Sie die gewünschte Temperatur stufenlos von 30 °C bis 60 °C aus. Energie- und Wassersparen Das Zumischen von Kaltwasser an der Armatur verbraucht unnötig Wasser und Energie. Stellen Sie die gewünschte Temperatur deshalb direkt am Durchlauferhitzer ein und öffnen den Warmwasserhahn.Auf Stellung „e“ wird das Gerät am wirtschaftlichsten betrieben. Inbetriebnahme nach Wasserabschaltung Gerät spannungslos machen (Sicherungen in der Haus- ■installation ausschalten). Warmwasserhahn so lange öffnen, bis die Luft aus der ■ Leitung entwichen ist.Sicherungen wieder einschalten. ■Das Gerät ist betriebsbereit. Reinigung Das Gerät nur feucht abwischen. Verwenden Sie keine ■ scharfen oder scheuernden Reinigungsmittel.Keinen Dampfreiniger benutzen. ■ Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf der Innenseite der aufklapp-baren Bedienblende des Durchlauferhitzers.6

Eine Störung, was tun? Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hin- weise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz. Störung Ursache Behebung Wer Zu geringer Durchfluss von Wasser. Das Sieb im Wasserhahn oder im Duschkopf ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Kunde Das Sieb im Heizblock ist verstopft. Das Sieb durch einen Fachmann reinigen lassen. Fachmann Das Sieb vor dem Rückschlagventil im Kaltwasserzulaufstutzen ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Fachmann Die eingestellte Wasser temperatur wird nicht erreicht. Der Durchlauferhitzer ist an eine Thermostat-Mischbatterie angeschlossen. Die Temperatur am Durch- lauferhitzer auf „max“ einstellen. Kunde Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu nied- rige Kaltwasser-Zulauftemperatur. Durchfluss am Wasserhahn reduzieren. Kunde Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollie- ren oder einen kleineren einsetzen Fachmann Das Wasser wird nicht ausreichend warm. Die Sicherung in der Haus- installation hat ausgelöst. Die Sicherung in der Haus- installation überprüfen. Kunde Der Sicherungsautomat im Gerät hat ausgelöst. Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Die erlaubte Zulauftempera- tur kontrollieren. Fachmann Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu nied- rige Kaltwasser-Zulauftemperatur. Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollie- ren oder einen kleineren einsetzen Fachmann Der Leistungsumschalter ist falsch eingestellt. Den Leistungsumschalter an das Gerät anpassen. Fachmann Es fließt kurzzeitig kaltes Wasser. Die Lufterkennung im Gerät regis- triert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. Der Durchlauferhitzer geht nach einigen Sekunden automatisch wie- der in Betrieb. Automatik im Durch- lauferhitzer Winterbetrieb: Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht. Die Zulauftemperatur ist gesunken. Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird. Kunde Das Gerät startet (heizt) nicht, es fließt kein warmes Wasser. Stromausfall oder Erst inbetrieb- nahme. Startspülung: Warmwasserhahn öffnen und mindestens 1 Minute lang (Durch - fluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicher- heit) beginnt das Gerät zu heizen. Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten entfernen und Vorgang wiederholen. Kunde Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen. Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electro- nic equipment – WEEE) gekennzeichnet. Die Richt- linie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren. Änderungen vorbehalten.7
