Type de produit	Support mural pour téléviseur
Marque	ESSENTIELB
Modèle	FixTV Slim
Dimensions du support (L x H)	706 mm x 430 mm
Écart entre le mur et l’écran	16 mm
Normes VESA compatibles	200x200, 400x200, 400x400, 600x400
Poids maximal supporté	45 kg
Diagonale d’écran compatible	32 à 50 pouces (82 à 127 cm)
Matériau principal	Acier
Nombre de personnes recommandé pour l’installation	2
Temps d’installation estimé	15 minutes
Type de mur compatible (visserie fournie)	Briques pleines ou béton
Contenu de la boîte	1 plaque murale, 2 bras fixes, visserie, rondelles, entretoises, niveau à bulle
Outils nécessaires (non fournis)	Perceuse, mèche à béton de 10 mm, tournevis cruciforme, pince coupante
Fonctionnalités	Fixation fixe, profil ultra-plat
Entretien recommandé	Vérifier le serrage des vis tous les 2 mois
Sécurité	Ne pas dépasser 45 kg ; installation sur mur solide ; utiliser 2 personnes
Garantie	Garantie légale à partir de la date d’achat (ticket de caisse)
Réparabilité	Pièces détachées non spécifiées ; contacter le fabricant en cas de besoin
Informations générales	Ce support permet de fixer un téléviseur au mur avec un encombrement minimal

FOIRE AUX QUESTIONS - FixTV Slim ESSENTIELB

Quelles sont les normes VESA compatibles avec ce support ?

Le support FixTV Slim est compatible avec les normes VESA suivantes : 200x200, 400x200, 400x400 et 600x400. Il peut supporter des écrans de 32 à 50 pouces.

Quel est le poids maximal que peut supporter ce support ?

Le poids maximal supporté est de 45 kg. Assurez-vous que votre téléviseur ne dépasse pas cette limite, et que le mur peut supporter cette charge.

Ce support est-il adapté à tous les types de murs ?

La visserie fournie est conçue pour une fixation sur mur en briques pleines ou en béton. Pour d'autres types de murs (briques creuses, plâtre, bois, acier), contactez un installateur professionnel et utilisez du matériel approprié.

L'installation est-elle difficile ? Combien de temps faut-il ?

L'installation est conçue pour être simple, mais il est recommandé d'être à deux personnes. Le temps estimé est d'environ 15 minutes. Suivez attentivement les instructions de la notice.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires (non fournis) sont : une perceuse avec une mèche à béton de 10 mm, un tournevis cruciforme et une pince coupante (pour les languettes).

Puis-je retirer facilement le téléviseur du support après installation ?

Oui, il est possible de démonter le téléviseur en tirant sur les languettes situées sous les bras de fixation. Celles-ci libèrent la partie inférieure, permettant de soulever l'écran.

Comment entretenir ce support mural ?

Vérifiez le serrage de toutes les vis tous les 2 mois. En cas de doute sur l'installation, faites appel à un professionnel.

Ce support est-il garanti ?

Oui, la garantie est valide à partir de la date d'achat (ticket de caisse faisant foi). Elle ne couvre pas les dommages dus à une mauvaise installation ou une utilisation incorrecte.

Le support est-il adapté pour un téléviseur incurvé ?

La notice ne mentionne pas spécifiquement les écrans incurvés, mais le support est conçu pour des écrans plats. Vérifiez la compatibilité des points de fixation VESA et le poids.

Que faire en cas de pièce manquante ou défectueuse ?

Avant de commencer l'installation, vérifiez que toutes les pièces sont présentes et en bon état. Si une pièce est manquante ou défectueuse, ne montez pas le support et contactez le fabricant ou le revendeur.

MODE D'EMPLOI FixTV Slim ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITE à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce support mural vous donnera entière satisfaction.

Contenu de la boîte

Afin d'assurer une installation optimale, ce kit comprend diverses vis de différents diamètres et longueurs. Vérifie qu'aucune pièce ne soit manquante ou défectueuse. Ne jamais monter de pièces défectueuses.

- 1 plaque murale - 2 bras fixes

4 rondelles frein M4	4 rondelles frein M5	4 rondelles frein M6	4 rondelles frein M8
4 vis métal M4/12	4 vis métal M5/12	4 vis métal M6/12	4 vis métal M8/16
4 vis métal M4/30	4 vis métal M5/30	4 vis métal M6/35	4 vis métal M8/40
4 rondelles M4/M5	6 rondelles	1 niveau à bulle
4 entrotoises M4/M5	6 tirefonds M8/60
4 entrotoises M6/M8	6 chevilles

Outils nécessaires (non fournis)

Dimensions

Dimensions totales du support : 706 mm x 430 mm

Caractéristiques techniques

VESA	Normes VESA	200 x 200 400 x 200 400 x 400 600 x 400
Kg	Poids maximum	45 kilos
	Diagonale d'écran	32° - 50° 82 cm - 127 cm
	Écart mur / écran	16 mm
	Nombre conseilé de personne pour l'installation	2
	Temps approximatif d'installation	15 minutes

Consignes d'utilisation

AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAITEMENT LES INSTRUCTIONS D'INSTALLATION AFIN D'ÉVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATERIELS. GARDEZ CES INSTRUCTIONS D'INSTALLATION DANS UN ENDROIT FACILEMENT ACCESSIBLE POUR LES CONSULTER ULTERIEUREMENT.

Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation afin d'éviter les blessures corporelles.

Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne et qu'aucune pièce ne soit défective. - Ce support mural est capable de supporter une charge maximale de 45 kg pour les écrans ayant une diagonale d'écran de 32" à 50" maximum. Assurez-vous que la structure du mur soit capable de supporter une telle charge. Le poids de l'écran ne doit pas dépasser la capacité de charge maximale du support. - Il est recommandé de se tenir à une procédure d'installation correcte. Celle-ci doit être réalisée par deux personnes qualifiées. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chute ou à la mauvaise manipulation de l'écran. - N'installez pas le support sur une structure qui est sujette à vibrations, mouvements ou pouvant subir un impact. Le non-respect peut entraîner l'endommagement de l'écran ou l'endommagement de la surface du support. N'installez pas le support dans un lieu de passage, afin d'éviter les chocs et les blessures (au-dessus d'un lit, d'une chaise, d'une porte, dans un couloir...) N'installez pas le support près d'un chauffage, d'une cheminée, de la lumière directe du soleil, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entraîner l'endommagement de l'écran et peut augmenter le risque d'accident.

• N’installez pas le support dans un environnement très humide.
• Un mois après l'installation, vérifie que toutes les vis seront bien serrées, et que la plaque soit correctement fixée au mur. ATTENTION: Veuillez vérifier que aucun câblage ou tuyau ne se trouve derrière le mur sur lequel vous souhaitez fixer votre support!
• Vérifiez le positionnement du câblage électrique lorsque vous installez ou lorsque vous manipulez le support mural, afin d'éviter tout pinçement ou dégradation des câbles. La visserie fournie avec ce support mural est destinée exclusivement à une fixation sur un mur constitué de briques pleines ou en béton. Pour une installation sur tout autre support (bois, briques creuses, surface en plâtre, acier...), veuillez contacter un installateur professionnel agréé, et utiliser du matériel approprié.
• Avant de débuter l'installation, vérifie la composition de votre mur. N'installez pas le support sur une brique ancienne et mal scellée, sur une surface en plâtre ou sur un panneau en bois.
• Éloignez les enfants lors de l'installation, et veillez à ce qu'ils ne puissent pas jouer avec l'appareil par la suite.
• Les matériaux d'emballage (papier d'emballage, polystyrène) peuvent s'avérer dangereux pour les enfants : il y a un risque de suffocation. Ne laissez pas les matériaux d'emballage à la portée des enfants !

Commence par positionner la plaque masure contre le mur en utilisant le niveau à bulle pour la tenir droite.

Marquez six trous sur le mur, qui seront utilisés pour fixer le support et mettez la plaque murale de côté.

Vérifiez régulièrement l'aplomb de l'installation à l'aide du niveau à bulle.

Percez les trous en utilisant une perceuse électrique et une mèche à béton de 10mm.

Insérez une cheville à béton dans chaque trou. Si nécessaire, vous pouvez utiliser un marteau pour taper légèrement sur chaque cheville, afin qu’elles soient au même niveau que le mur. Une fois les chevilles en place, placez la plaque murale. Fixez les rondelles, puis les tirefonds dans les chevilles qui dépassent légèrement du mur, comme indiqué sur le schéma ci-dessous.

• Ne serrez pas complètement avant que toutes les vis soient en place.
• Ne serrez pas exagérément les vis. Cela peut endommager le mur sans aucune nécessité.
• Ne relâchez pas le support mural avant qu'il soit solidement fixé au mur.

essential

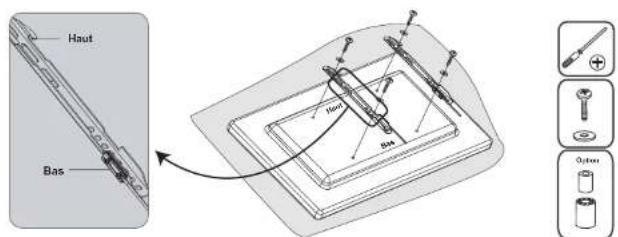

Installation des bras fixes

• Recouvrez une surface stable et plane d'un chiffon doux.
• Placez l'écran de votre appareil sur le chiffon doux.
• Localisez les points de montage situés au dos de l'écran.

Déterminez la bonne longueur de la vis en insérant délicatement une allumette ou un cure-dent et marquez la profondeur du point de montage. Reportez-vous également à la notice d'utilisation de votre écran.

Si votre écran a un dos encastré ou un point de montage encastré, une entretoise doit être utilisée. Choisissez l'entretoise qui est la plus proche de la profondeur de l'encastré afin de garder le support aussi près de l'écran que possible.

Placez l'entretouise entre le bras fixe et l'écran. Utilisez les rondelles fournies avec les vis pour assurer une stabilité optimale.

Attachez chaque bras à l'écran en alignant les trous de chaque bras avec les inserts filettes du panneau qui est destiné à l'écran, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enfoncées.

• Ne pitez pas de laisser un espace suffisant au dos de chaque pour y désigner la connectique de vos périphériques multimédias (cable péritel, cable HDMI...). L'utilisation de cables courbés est parfait nécessaire pour éviter d'endommager la connectique de votre écran.

essential

Installation des supports de montage

Assemblage final

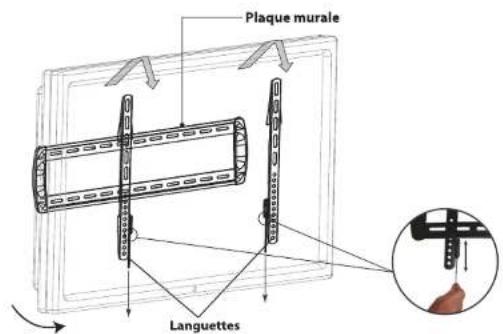

Pour finir l'installation de votre nouveau support, présentez l'écran devant la plaque murale. Placez l'encoche haute des bras fixés au dos du téléviseur dans la glissière supérieure de la plaque murale. Puis inclinez le téléviseur vers le bas. Vous devez entendre distinctement un clic, signifiant que le téléviseur est bien en place et parfaitement maintenu.

Lorsque le téléviseur est correctement positionné, vous pouvez sectionner, à l'aide d'une pince coupante, les languettes dépassant sous l'appareil.

Pensez à conserver une longueur suffisante de languette, afin de garder la possibilité d'ôter le téléviseur de son support ultérieurement.

essential

assemblage final

Une fois le téléviseur en place, il est possible de le déplacer de son support, en tirant simplement sur les languettes situées dans le prolongement des bras de fixation.

En tirant sur les languettes, les deux fixations basses s'écartent, libérant la partie inférieure du téléviseur. Soulevez alors le téléviseur, pour le retirer complètement.

Entretien et nettoyage

Veuillez vérifier que les vis soient correctement fixées tous les 2 mois. - Au moindre doute quant à l'installation, contactez votre installateur professionnel.

Tous les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOLIRCING & CREATION. SOLRCING & CREATION SE réserves tous les droits relatifs à ses marques, créations et informations. Toutte copie ou reproduction, par qu'elle moyenne que ce soit, sera jugée et considérée comme une contratlement.

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resulting d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet appareil. Lors de sa fin de vie, cet équipement ne doit pas être débarrassé avec les déchets municipaux non triés.

Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries). Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.
