InclinTV Plus - Support mural pour téléviseur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Marque	ESSENTIELB
Modèle	InclinTV Plus
Type de produit	Support mural pour téléviseur inclinable
Diagonale d'écran compatible	102 à 152 cm (40" - 60")
Capacité de charge maximale	40 kg
Compatibilité VESA	200x200, 400x200, 400x400, 600x400, 800x400
Distance minimale au mur	83 mm
Fonctions principales	Inclinaison verticale réglable, verrouillage de sécurité
Nombre de personnes recommandé pour l'installation	2
Temps d'installation estimé	20 minutes
Contenu de l'emballage	2 bras inclinables, kit de fixation, vis, entretoises, notice
Matériau	Acier
Garantie	Légale de conformité, hors défauts d'installation ou usure normale
Fabricant	Sourcing & Creation, CRT Lesquin, FRETIN (France)
Entretien	Nettoyer avec un chiffon doux ; vérifier le serrage des vis un mois après installation
Sécurité	Ne pas dépasser 40 kg ; installation par deux personnes ; tenir les enfants à l'écart ; vérifier les câbles
Origine de fabrication	R.P.C. (Chine)

FOIRE AUX QUESTIONS - InclinTV Plus ESSENTIELB

Comment installer le support mural InclinTV Plus ?

L'installation doit être réalisée par deux personnes qualifiées. Placez le téléviseur face vers le bas sur un chiffon doux, fixez les supports aux points de montage VESA à l'aide des vis et entretoises fournies, puis accrochez les supports aux barres murales en vous assurant que la barre de sécurité n'est pas en place. Serrez les molettes de réglage de tension après avoir ajusté l'inclinaison.

Quel poids maximal peut supporter ce support ?

Le support InclinTV Plus supporte une charge maximale de 40 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Quelles sont les normes VESA compatibles ?

Les normes VESA compatibles sont : 200x200, 400x200, 400x400, 600x400 et 800x400.

Comment régler l'inclinaison du téléviseur ?

Tournez les molettes de réglage de tension situées à droite et à gauche des supports dans le sens inverse des aiguilles d'une montre pour desserrer. Appuyez sur la molette droite et tirez vers le haut ou le bas pour incliner, puis relâchez et poussez légèrement pour verrouiller. Re-serrer les molettes dans le sens horaire.

Puis-je installer le support seul ?

Il est fortement recommandé d'être deux personnes pour l'installation afin d'éviter les blessures et de manipuler le téléviseur en toute sécurité.

Comment utiliser le verrouillage de sécurité ?

Après avoir accroché le téléviseur, tournez les vis situées sous les supports jusqu'à ce qu'elles bloquent fermement les barres transversales. Cela empêche tout délogement accidentel.

Que faire si mon téléviseur a un dos incurvé ou des points de montage encastrés ?

Utilisez les entretoises fournies pour compenser l'encastrement. Choisissez l'entretoise dont la profondeur correspond le mieux à celle de l'encastrement afin de garder le support au plus près de l'écran.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé (éventuellement fournie) et éventuellement d'un niveau à bulle. Un équipement de sécurité est recommandé.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon doux. Un mois après l'installation, vérifiez que toutes les vis sont bien serrées et que la plaque est correctement fixée au mur.

La garantie couvre-t-elle les dommages liés à une mauvaise installation ?

Non, la garantie ne couvre pas les vices ou dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure normale du produit.

MODE D'EMPLOI InclinTV Plus ESSENTIELB

Bras inclinables pour support mural fixe

InclinTV+

Vous venez d'acquerir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons unsoon tout particulier au design, à l'ergonomie et à la simplicité d'utilisation de nos produits. Nous espérons que ce support mural vous donna r entière satisfaction.

CONSIGNES DE SECURITE

Avant l'installation de ce produit, vous doivent parfaître anin d'éviter les blessures corporelles et les dommages matériels. Gardez ces instructions d'installation dans un endroit facilement accessible pour les consulter ultérieurement.

Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation afin d'éviter les blessures corporelles.

Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne et qu'aucune piece n'est défectueuse.

Les bras inclinables sont capables de supporter une charge maximale de 40 Kg pour les téléviseurs possédant une diagonale d'écran de 102 cm à 152 cm.

Le poids du téléviseur ne doit pas dépasser la capacité de charge maximum supportée par les bras inclinables.

Il est imperatif de se tener à une procédure d'installation correcte. Celle-ci doit être réalisée de préférence par deux personnes qualifiées. Le non-respect des instructions d'installation peut entrainer de graves blessures corporelles, liées à la chute ou à la mauvaise manipulation de l'écran.

Un mois après l'installation, vérifie que toutes les vis sont bien serrées, et que la plaque est correctement fixée au mur.

Eloignez les enfants lors de l'installation, et voiriez à ce qu'ils ne puisent pas jouer avec l'appareil par la suite.

Les matériaux d'emballage (papier d'emballage, polystyrene) peuvent s'avérer dangereux pour les enfants. Il y a un risque de suffocation! Ne laisser que les matériaux d'emballage à la portée des enfants!

Vérifiez le positionnement du câblage électrique lorsque vous installez ou lorsque vous manipuez le support mural, afin d'éviter tout pincement ou dégradation des cables.

40 Kg max

Taille L
Inclinable

20 minutes

1 personne

Compatibilité VESA

Veillez à utiliser le bras inclinable correspondant aux dimensions de la plaque murale et aux caractéristiques de votre téléviseur.

Diagonale	d'écran VESA		Ecart minimum entre le mur et les bras inclinables
Taille L	40" - 60"102 à 152 cm	200 x 200400 x 200400 x 400600 x 400800 x 400	83 mm

CONTENU DE L'EMBALLAGE

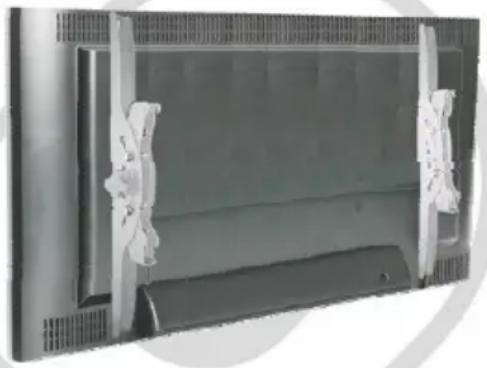

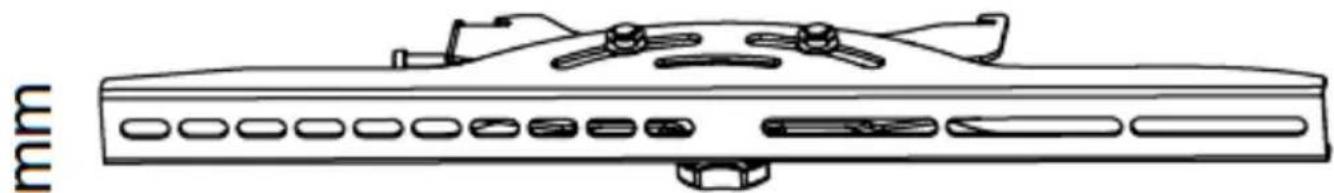

2 bras inclinables

Sourcing & Creation décline toute responsabilité pour les dommages survenant à la suite de montage ou d'utilisation non conformes.

Recouvrez une surface stable et plane d'un chiffon doux.
Placez-le téléviseur face vers le bas sur le chiffon doux.
Localisez les points de montage filetés situés au dos de l'écran.

Déterminez la bonne longueur de la vis en insérant delicatement une allumette ou un cure-dent et marquez la profondeur du point de montage. Reportez vous également à la notice d'utilisation de votre téléviseur.

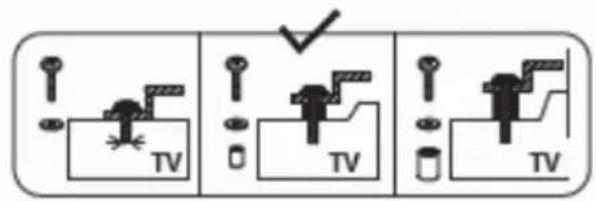

Si vous écran a un dos incurve ou un point de montage encastré, une entreprises doit être utilisée.

Choisissez l'entretoise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi pres de l'écran que possible.

Placez l'entretoise entre le support de montage et l'écran. Si vous utilisez une vis plus petite (M4, M5 ou M6), veuilles utilisez une rondelle avec chaque vis pour plus de stabilité.

Attachez chaque support à l'écran en alignant les trous de chaque support avec les inserts filetés du panneau arrêté de votre écran, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enforcées.

N'oubliez pas de laisser un espace suffisant au dos de votre téléviseur pour y disposer la connectique de vos péripériques multimédias (cable péritel, cable HDMI...].

ASSEMBLAGE FINAL

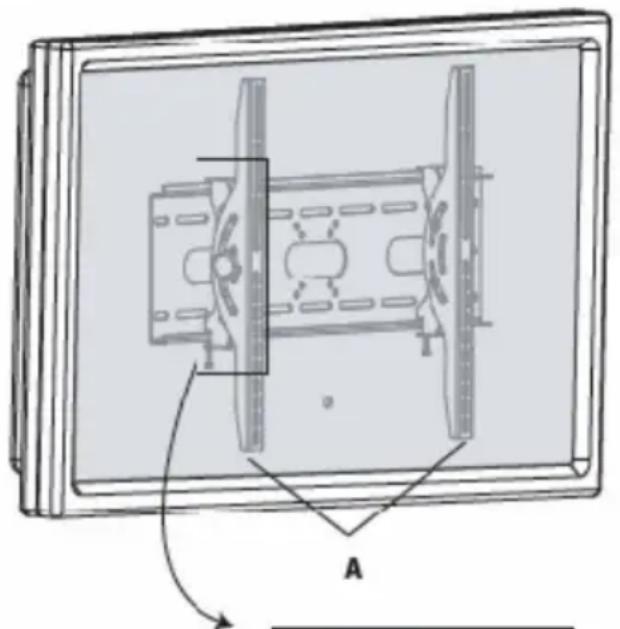

Pour terminer l'installation au mur de votre écran, place avec précaution les supports de la télévision sur les barres de montages transversales inférieures et supérieures.

Deux personnes sont nécessaires pour réaliser cette étape.

Assurez-vous que la barre de sécurité n'est pas en place lorsque vous place la télévision sur le support.

Votre nouveau support de montage peut etre regle selon vos besoins.

Voussouspouceregler l'inclinaison verticaldevoitre taveliseur a laide de la molette deréglage de tension située à droite et a gauche des supports de I'ecran.

Tournez alors les molettes dans le sens inverse des aiguilles d'une montre pour desserrer les barres de montage transversales.

Pour incliner le support vers le haut, appuyez sur la molette droite en tirant sur la partie inférieure, puis relâchéz la molette et poussez légèrement en position verrouillée. Pour incliner le support vers le bas, appuyez sur la molette droite en tirant sur la partie supérieure, puis relâchéz la molette et poussez légèrement en position verrouillée.

Une fois l'inclinaison trouvée, reisserrez le support en tournant les molettes de réglage de tension dans le sens des aiguilles d'une montre.

Le verrouillage est une autre fonctionnalité de votre support d'écran permettant d'éviter que votre téléviseur ne soit ont des barres transversales.

Pour utiliser la fonction de sécurité, il suffit de tournier les vis sous les supports jusqu'à ce qu'elles les bloquent fermement.

Essentiel

Testé dans nos laboratoires

*Garantie valide à partir de la date d'achat (ticket de caisse faisant FOI). Cette garantie ne couvres pas les vices ou les dommages resultant d'une mauvaise installation, d'une'utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement

Ce logo appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements ELECTriques et Electroniques (DEEE). La présence de substances dangereuses dans les équipements ELECTriques et Electroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets Municipaux non triés. En tant que consommateur final, cette role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement ELECTrique et ELECTRONique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Essentiel

Service Clientele

Essentiel b

CRT Lesquin

Rue de la haie Plouvier

F-59273-FRETIN

FABRIGUE EN R.P.C.
