| Type de produit | Support mural orientable pour téléviseur |
| Marque | ESSENTIELB |
| Modèle | MouvTV |
| Dimensions (écart mur/écran) | Mini : 115 mm, Maxi : 457 mm |
| Poids maximum supporté | 25 kg |
| Compatibilité VESA | 75x75, 100x100, 200x100, 200x200 mm |
| Diagonale d'écran compatible | 19" à 26" (48 à 66 cm) |
| Orientation (rotation horizontale) | +/- 90° |
| Inclinaison verticale | +/- 15° |
| Nombre de personnes recommandé | 2 |
| Temps d'installation approximatif | 30 minutes |
| Contenu de la boîte | 2 bras de fixation orientables, 1 barre de sécurité, 2 habillages plastiques, kit de visserie (vis métal, rondelles, tirefonds, chevilles), 2 dispositifs de blocage, 1 niveau à bulle, 2 clés Allen 4 et 5 mm |
| Type de fixation | Sur mur en brique pleine ou béton (chevilles et tirefonds fournis) |
| Entretien | Vérifier le serrage des vis tous les 2 mois |
| Sécurité | Ne pas installer près de source de chaleur, humidité, ou zone de passage. Vérifier l'absence de câbles/tuyaux dans le mur. |
| Garantie | Valide à partir de la date d'achat, ne couvre pas les dommages liés à une mauvaise installation |
FOIRE AUX QUESTIONS - MouvTV ESSENTIELB
Questions des utilisateurs sur MouvTV ESSENTIELB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural pour téléviseur au format PDF gratuitement ! Retrouvez votre notice MouvTV - ESSENTIELB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MouvTV de la marque ESSENTIELB.
MODE D'EMPLOI MouvTV ESSENTIELB
Notice d'utilisation
Pour vous aider à bien vivre votre achat
Vou venez d'acquerir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons unsoon tout particulier a la FIABILITE à la FACILITÉ D'USAGE et au DESIGN de nos produits.
Nous espérons que ce support mural vous donnera entière satisfaction.
votre produit
Contenu de la boite
Afin d'assurer une installation optime, ce kit comprend diverses vis de différents diamètres et longueurs. Verifiez qu'aucune pièce ne soit manquante ou défecteuse. Ne jamais monter de pieces défecteuses.
- 2 bras de fixation orientable
-2brasfixesavecdispositifsdeblocage
-1 barre de sécurité - 2 habillages plastiques pour plaque murale
*1 kit de visserie
| 4 rondelles frein M4 | 4 rondelles frein M5 | 4 rondelles frein M6 | 4 rondelles frein M8 |
| 4 vis métal M4/12 | 4 vis métal M5/12 | 4 vis métal M6/12 | 4 vis métal M8/16 |
| 4 vis métal M4/30 | 4 vis métal M5/30 | 4 vis métal M6/35 | 4 vis métal M8/40 |
| 4 rondellos M4/M5 | 6 tirefonds | 2 dispositifs de blocage | 1 niveau à bulle |
| 4 entrooises M4/M5 | 2 vis métal M5/30 | ||
| 4 entrooises M6/M8 | 6 chevilles | 2 clés Allen 4mm et 5mm |
essentiet
votre produit
Outils nécessaires (non fournis)
Dimensions
essential
votre produit
\section*{Caracteristiques techniques}
| VESA | Normes VESA | 75 x 75 100 x 100 200 x 100 200 x 200 |
| Kg | Poids maximum | 25 kilos |
| Diagonale d'écran | 19° - 26"48 cm - 66 cm | |
| Orientation | +/- 90° | |
| Inclinaison | +/- 15° | |
| Écart mur / écran | Écart minimum repllié : 115 mmÉcart maximum dépllié : 457 mm | |
| Nombre conseilé de personne pour l'installation | 2 | |
| Temps approximatif d'installation | 30 minutes |
consignes d'utilisation
AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAITEMENT LES INSTRUCTIONS D'INSTALLATION AFIN D'EVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATERIELS. GARDEZ CES INSTRUCTIONS D'INSTALLATION DANS UN ENDroit FACILIENT ACCESSIBLE POUR LES CONSULTER ULTERIEUREMENT.
Les consignes de sécurité doivent être suilies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation affirm d'éviter les blessures corporelles.
- Si l'appareil devaitetre vendu ou cédé à une autre personne,assurez-vous que la notice d'utilisation l'accompagné et qu'aucune pièce ne soit défectueuse.
- Ce support mural est capable de supporter une charge maximal de 25 kg pour les écran s ayant une diagonale d'écran de 19° à 26° maximum. Assurez-vous que la structure du mur soit capable de supporter une telle charge.
Le poids de I'ecran ne doit pas depasser la capacité de charge maximaile du support. - Il est impératif de se tenir à une procédure d'installation correcte. Celle-ci doit être réalisée par une personne qualifiée. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chuote ou à la mauvaise manipulation de l'écran.
- N'installé pas le support sur une structure qui est sujette à vibrations, mouvements ou pouvant subir un Impact. Le non-respect peut entrainer l'endommagement de l'écran ou l'endommagement de la surface du support.
-
N'installé pas le support dans un lieu de passage, afin d'évier les chocs et les blessures (au dessus d'un lit, d'une chaise, d'une porte, dans un couillon...).
N'installez pas le support prés d'un chiffage, d'une chiméne, de la lumière directe du soldeil, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entraîner l'endommagement de l'écran et peut augmenter le risque d'incendie. -
N'installé pas le support dans un environnement très humide.
- Un mois après l'installation, vérifie que toutes les vis seront bien serrées, et que la plaque soit correctement fixée au mur.
Attention: Veuliez vérifier qu'aucun câblage ou tuyau ne se trouve derrière le mur sur lequel vous souhaïzez fixer votre support! - Vérifie le positionnement du cablage électricque lorsqu'you installez ou lorsqu'you manipulez le support mural, afin d'évitir tout pinclement ou dégradation des cables.
La visiterie fourmie avec ce support mural est destinée exclusively a une fixation sur un mur constitué de briques pléines ou en béton. Pour une installation sur tout autre support (bois, briques croues, surface en plâtre, acier...), veulizé contacter un installerat professionnel/agré, et utiliser du matériel approprié.
Avant de début l'installation, vérifie la composition de votre mur. N'installez pas le support sur une brique ancienne et mal scellede, sur une surface en plaitre ou sur un panneau en bois. - Éloignez les enfants lors de l'installation, et veillez à ce quils ne puisSENT pas jouer avec l'appareil par la suite.
- Les matériaux d'emballage (papier d'emballage, polystyrene) peuvent s'avérer dangereux pour les enfants : il y a un risque de suffocation. Ne laisssez pas les matériaux d'emballage à la portée des enfants !

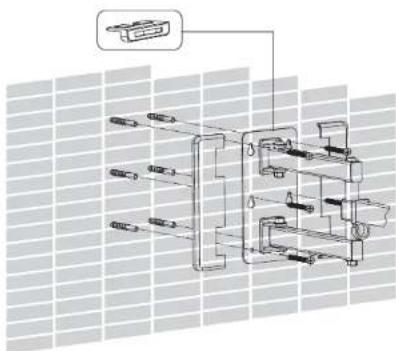

Commencé por positrionner la plaque murale contre le mur en utilisant le niveau à bûille pour la tenir droite.
Marquez sur le mur les quatre troussitués sur le haut de la plaque, qui seront utilisés pour fixer le support.
Verifiez regulierement l'aplomb de I'installation a I'aide du niveau a bulle.
Ensuite, retirez la plaque murale, et percez quatre trouss à l'aide d'une perceuse électricque et une mèche à béton de 8 mm.
Ne serrez pas complètement avant que toutes les vis soient en place.
- Ne serrez pas exagérément les vis. Cela peut endomager le mur sans aucune nécessité.
- Ne relâchê pas le support mural avant qu'il soit soldivement fixé au mur.
Insérez une chevelle à béton dans chacun des quatre troux. Si nécessaire, vous pouvez utiliser un marteau pour taper légersément sur chaque chevelle, afin qu'elles seront au même niveau que le mur.
Une fois les chevilles en place, fixez les quatre tirefonds du haut dans les chevilles qui dépassement du mur, sans les visser au maximum. Présentez la plaque murale dans l'espace laisse entre le mur et les extrémités des tirefonds
En utilisant ses quatre trough oblong, descendez-la plaque murale légarement le long du mur pour la faire poser sur les tirefonds.
Marquez sur le mur les deux trous situés sur le bas de la plaque. Retirrez à nouveau la plaque murale, et percez deux trous à l'aide d'une perseuce électricte et une meche à beton de 8 mm.
Insérez une chevelle à béton dans chacun des deux trous.
Positionnez la plaque murale, comme indiqued dans I'etape n2. Fixez les deux tirefonds du bas dans les chevilles qui depassent du mur
Serrez au maximum les six tirefonds, pour que la plaque murale soit fermement posée contre le mur.
Placez les deux caches en plastique de part et d'autre du pied pour cacher la partie métallique.
essentiet
Installation de la plaque murale
essential
Installation de la plaque murale
installation des bras Fixes
- Recouvre une surface stable et plane d'un chiffon doux.
- Placez l'écran de votre apparéil sur le chiffon doux.
- Localisez les points de montage filtres situés au dos de l'écran.
Déterminé laonne longueur de la vis en inscrant d'élicatement une allummette ou un cure-dent et marquez la profondeur du point de montage. Ropertez vous égaiement à la notice d'utilisation de votre écran.
Si ve la écran a un dos incurve ou un point de montage encastré, une entretouise doit être utilisée. Choisissez l'entretouise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi pris de l'écran que possible.
Placez l'entretloise entre le bras fixe et I'ecran. Utilizez les rondelles fournes avec les vis pour assurer une stabilite optimaile.
Attaché chaque bras à l'écran en alignant les trous de chaque bras avec les inserts filiales du panneau arrêté de chaque écran, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une monte à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enforcés.
- N'oublier que la baisser un espace suffisant au dos de chaque pour y disposer la connectique de vos péphériques multimédias (cable périlé, cable HDMI...).
L'utilisation de cables coudes est parfois nécessaire pour éviter d'endommager la connectique develediran.

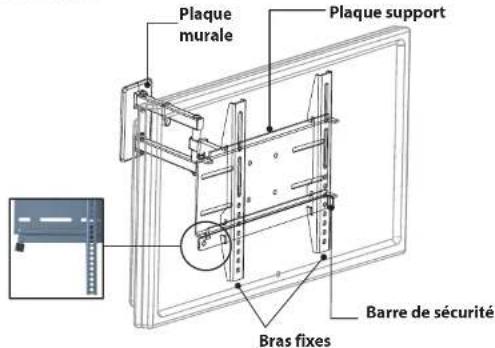

La barre de sécurité peut etre insere d'un cote ou del'autre de la plaque support. Elle doit passer a travers l'espace de la partie inférieure des deux bras fixes au dos de I'ecran.
Vouss pouvez attacher un cadenas (non inclus) à l'extremité de la barre de sécurité pour empêcher votre écran de sortir du support.
- Les dispositifs de blocage interdisent tout mouvement de l'écran.
- Placez les disposits de blocage dans la partie basse de chaque bras fixe.
2 Veillez a ce que les dispositifs soient bien en place dans leurs logements. - A l'aide d'un toumevis, serrez les deux vis jusqu'au contact avec la plaque murale.
4 Voitré telériseur est désormais fixe.
Fonctionnement et ajustement
Votre nouveau support peut etre ajusté pour convenir a vos besoins personnels.

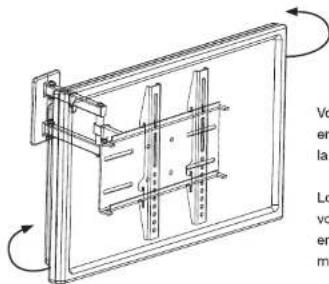

Voupeu ajuster I'incinaison verticale de vete t'éleviseur ± / - 15^ en utilisant la manette située sur le coteroid du support mural.
Vous avez egalament la possibilite d'ajuster l'inclinaison horizontal de vos tete电视机 a +4 / 5 en devissant tegement les vis situées à la jonction dubras articule et de la plaque support.
Pour cela, utilisez les clés Allen fournies, tout en bloquant les contre écrous avec une clé plate (non fournie).
Yououpoucevaploveter'ecranaun angie de+/-180° en manipulant le bras articulé vers la droite ou vers la gauche.
Lorsque la disposition de votre téléviseur est correcte, vous avez la capacité de verrouiller le bras articulé en serrant, avec les clés Allen, les vis des parties mobiles situées sous le bras.
Ce support mural est équipé d'un guide cable. Celuil-c a pour fonction de ranger discretément le long de la structure métallique du support la connectique de vos peripheriques multimédias (lecteurDVD, console de yeux, homo-cinéma...).
14 essentiel
Fonctionnement et ajustement
entretien et nettoyage
- Veulilez vérifier que les vis soient correctement fixées tous les 2 mois.
- Au moindre doute quant à l'installation, contactez vous installateur professionnel.
Tous les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SUCIRCING & CREATION. SUCIRCING & CREATION se restive tous les droits relatifs à ses marques, créations et informations. Tout cas opé ou reproduction, par quoi moyen que ce soit, sera jugée et considérée comme une contratãoque.
entretien et nettoyage
Support mural
MOUVTV
En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet apparéil. Lors de sa fin de vie, cet équipement ne doit pas être débarrassé avec les déchets municipaux non triés.
Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries). Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.
Testedans noslaboratoires
Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
