InclinTV - Support mural pour téléviseur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Marque	ESSENTIELB
Modèle	InclinTV
Type de produit	Support mural inclinable pour téléviseur
Normes VESA compatibles	75x75, 100x100, 200x100, 200x200 mm
Poids maximal supporté	37 kg
Diagonale d'écran compatible	48 à 94 cm (19" à 37")
Inclinaison	+/- 15°
Écart minimum mur/écran	63 mm
Nombre de personnes recommandé pour l'installation	2
Temps d'installation approximatif	15 minutes
Contenu de la boîte	2 bras inclinables, visserie, chevilles, entretouises
Matériau	Acier robuste
Réglage de l'inclinaison	Par molette de réglage sur chaque bras
Verrouillage de sécurité	Vis de blocage sous les bras
Entretien	Vérifier le serrage des vis tous les 2 mois
Garantie	Garantie légale (hors mauvaise installation)

FOIRE AUX QUESTIONS - InclinTV ESSENTIELB

Quelle est la compatibilité VESA du support InclinTV ?

Le support est compatible avec les normes VESA 75x75, 100x100, 200x100 et 200x200 mm. Ces dimensions correspondent à l'écartement entre les trous de fixation au dos de votre téléviseur.

Quel est le poids maximum que peut supporter le support ?

Le poids maximum supporté est de 37 kg. Ne dépassez jamais cette capacité pour éviter tout risque de chute.

Quelle taille d'écran puis-je installer ?

Le support est conçu pour des écrans dont la diagonale est comprise entre 48 et 94 cm (19 à 37 pouces).

Comment régler l'inclinaison du téléviseur ?

L'inclinaison se règle à l'aide des molettes situées sur chaque bras. Tournez les molettes dans le sens inverse des aiguilles d'une montre pour desserrer, ajustez l'angle (-15° à +15°), puis resserrez en tournant dans le sens des aiguilles d'une montre.

Faut-il être deux pour installer le support ?

Oui, il est recommandé d'être deux personnes pour installer le support et fixer le téléviseur, afin de manipuler l'écran en toute sécurité.

Quelle est la distance minimum entre le mur et l'écran ?

La distance minimum mur-écran est de 63 mm une fois le support installé.

Comment entretenir le support mural ?

Il est conseillé de vérifier le serrage de toutes les vis tous les 2 mois pour garantir la sécurité. Nettoyez avec un chiffon doux et sec.

Le support est-il livré avec tous les accessoires nécessaires ?

Oui, la boîte contient les 2 bras inclinables, la visserie, les chevilles et les entretouises nécessaires à l'installation. Prévoyez vos outils (tournevis cruciforme).

Puis-je utiliser le support avec un écran incurvé ou encastré ?

Oui, des entretouises sont fournies pour les écrans au dos incurvé ou avec des points de montage encastrés. Choisissez l'entretouise adaptée à la profondeur de l'encastrement.

Que faire en cas de doute sur l'installation ?

Si vous avez le moindre doute, il est recommandé de faire appel à un installateur professionnel. Une mauvaise installation peut entraîner des blessures ou des dommages matériels.

MODE D'EMPLOI InclinTV ESSENTIELB

Bras inclinables pour support mural Fix'TV

INCLINTV

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vou venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soleit tout particulier à la FIABILITE à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ces bras inclinables pour support mural vousdonneront entière satisfaction.

votre produit

Contenu de la boite

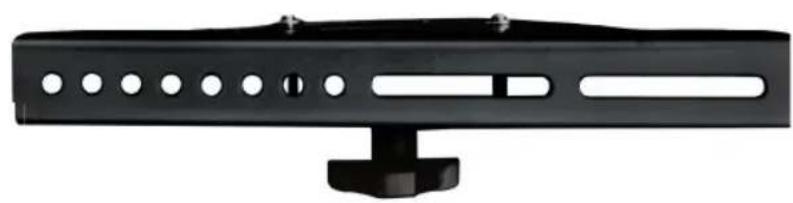

-2brasinclinables

4 essentiel

votre produit

\section*{Caracteristiques techniques}

VESA	Normes VESA	75 x 75 100 x 100 200 x 100 200 x 200
Kg	Poids maximum	37 kilos
	Diagonale d'écran	19° - 37° 48 cm - 94 cm
	Inclinaison	+/- 15°
	Écart minimum mur / écran	63 mm
	Nombre conseilé de personne pour l'installation	2
	Temps approximatif d'installation	15 minutes

essential

votreproduitt

consignes d'utilisation

AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAITEMENT LES INSTRUCTIONS D'INSTALLATION AFIN D'ÉVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATERIELS. GARDEZ CES INSTRUCTIONS D'INSTALLATION DANS UN ENDROIT FACILÉMENT ACCESSIBLE POUR LES CONSULTER ULTERIEUREMET.

Les consignes de sécurité doivent être suiviues tout au long de l'installation de ce produit. Utilissez un équipement de sécurité et des outils adaptés pour la procédure d'installation affirm d'évitter les blessures corporelles.

Si l'appareil avait etre vendu ou cede a une autre personne, assurez-vous que la notice d'utilisation I'accompagne et qu'aucune piocene soit defectueuse.
- Les bras inclinables sont capables de supporter une charge maximaile de 37 kg pour les écrans ayant une diagonale d'écran de 19" à 37" maximum.
- Le poids de l'écran ne doit pas dépasser la capacité de charge maximale du support.
- Il est impératif de se tener à une procédure d'installation correcte. Celle-ci doit être réalisée par une personne qualifiée. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chutte ou à la mauvaise manipulation de l'écran.

• Un mois après l'installation, vérifie que toutes les vis seront bien serrées, et que la plaque soit correctement fixée au-dessus.
• Vérifie le positionnement du câblage électrique lorsqu'you installez ou lorsqu'you manipulez le support mural, ain d'éviter tout pinclement ou dégradation des cables.
• Éloignez les enfants lors de l'installation, et veille à ce quils ne puisent pas jouer avec l'appareil par la suite.
• Les matériaux d'emballage (papier d'emballage, polystyrene) peuvent s'avérer dangereux pour les enfants : il y a un risque de suffocation. Ne laissiez pas les matériaux d'emballage à la portée des enfants !

installation des bras inclinables

• Recouvrez une surface stable et plane d'un chiffon doux.
• Placez l'écran de votre apparéil sur le chiffon doux.
• Localisez les points de montage filtres situés au dos de l'écran.

Déterminé laonne longueur de la vis en insérant décilicatement une allumette ou un cure-dent et marquez la profondeur du point de montage. Reportez vous égalément à la notice d'utilisation de votre écran.

Si vous écran a un dos incurve ou un point de montage encastré, une entretouise doit être utilisée. Choisissez l'entretouise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi prise de l'écran que possible.

Placez l'entretouise entre le bras fixe et I'ecran. Utilisez les rondelles fournies avec les vis pour assurer une stabilité optimaule.

Attaché chaque bras à l'écran en alignant les trous de chaque bras avec les inserts filétés du panneau arrirée de chaque vis, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une montre à l'aide d'un tourmevis cruciforme, jusqu'à ce qu'elles seront complètement enforcés.

N'oulibez que la baisser un espace sufais au dos de votre écran pour y désposer la connectique de vos périmétries multimédias (cable pérital, cable HDMI...)
- L'utilisation de cables coudes est parfois nécessaire pour évitir d'endommager la connectique de votre écran.

assemblage final

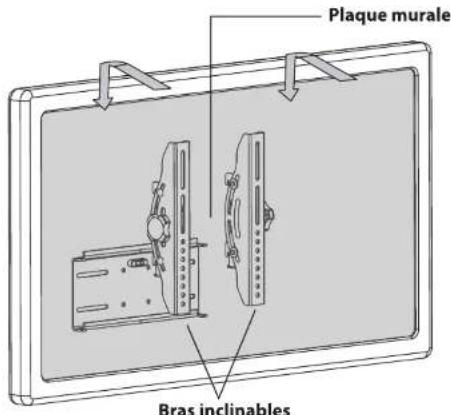

Pour finir l'installation de votre nouveau support, présente le écran devant la plaque murale. Placez l'encoche haute des bras fixés au dos de l'écran dans la glissière supérieure de la plaque murale. Puis inclinéz le écran vers le bas.

• Deux personnes sont nécessaires pour réaliser cette étape.
  La barre de sécurité ne peut pas etre utilise avec les deux bras inclinables.

Vou pouvrez regler l'inclinaison verticale de chaque en aide des molettes de réglage situées sur les deux bras inclinables.

Tournez les molettes dans le sens inverse des aiguilles d'une montre pour desserrer les barres de montage transversales.

Une fois l'inclinaison trouvée, resserrez les deux bras en tournant les molettes de réglage dans le sens des aiguilles d'une montre.

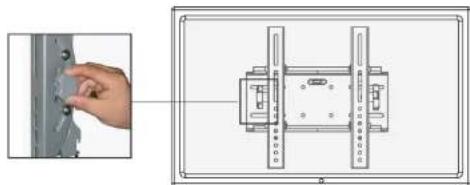

• Le verrouillage de votre support peut évditer que vous écapan ne soit étodés barres transversales.
• Pour cela, il suffit de tourner les vis sous les bras jusqu'à les bloquer fermement.

entretien et nettoyage

• Veulilz vérifier que les vis soient correctement fixées tous les 2 mois.
• Au moins doute quant à l'installation, contactez vous installateur professionnel.

Tauts les informations, designés, ourogis et images dans ce document reflèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION SE RESERVÉ tous les droits relatifs à ses marques, créations et informations. Toutte copie ou reproduction, par qu'elle meyen que ce soit, sera juge et considère comme une contraponé.

Bras inclinables pour support mural Fix'TV

INCLINTV

En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet apparéil. Lors de sa fin de vie, cet équipement ne doit pas être débarrassé avec les déchets municipaux non triés.

Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries). Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Testedans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultat d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usre normale du produit.
