FixTV - Support mural pour téléviseur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	ESSENTIELB
Modèle	FixTV
Dimensions du support	260 mm x 250 mm
Normes VESA compatibles	75x75, 100x100, 200x100, 200x200
Poids maximal supporté	37 kg
Diagonale d'écran recommandée	19" à 26" (48 à 66 cm)
Écart mur / écran	25 mm
Nombre de personnes recommandées pour l'installation	2
Temps d'installation estimé	15 minutes
Type de mur recommandé	Briques pleines ou béton
Contenu de la boîte	1 plaque murale, 2 bras fixes, 1 barre de sécurité, kit de visserie complet, 2 dispositifs de blocage, 1 niveau à bulle
Fonctionnalités de sécurité	Barre de sécurité antivol, dispositifs de blocage
Entretien	Vérifier le serrage des vis tous les 2 mois
Garantie	Garantie valide à partir de la date d'achat (ticket de caisse)
Réparabilité	Pièces détachées disponibles via service client
Service client	CRT Lesquin, Rue de la haie Plouvier, F-59273-FRETIN

FOIRE AUX QUESTIONS - FixTV ESSENTIELB

Quel est le poids maximum supporté par le support mural FixTV ?

Le support peut supporter jusqu'à 37 kg. Assurez-vous que le poids de votre téléviseur ne dépasse pas cette limite.

Quelles sont les normes VESA compatibles avec le FixTV ?

Les normes VESA compatibles sont : 75x75, 100x100, 200x100 et 200x200.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, d'une mèche à béton de 8 mm, d'un tournevis cruciforme et d'un niveau à bulle (fourni).

Sur quels types de murs peut-on installer le support ?

Le support est conçu pour une fixation sur des murs en briques pleines ou en béton. Pour d'autres surfaces (bois, plâtre, etc.), contactez un installateur professionnel.

Comment installer la barre de sécurité ?

La barre de sécurité s'insère dans l'espace situé sous les deux bras fixes, à l'arrière de l'écran. Vous pouvez y ajouter un cadenas (non fourni) pour verrouiller l'écran.

Puis-je utiliser les dispositifs de blocage et la barre de sécurité en même temps ?

Non, il est techniquement impossible d'utiliser les deux dispositifs de verrouillage simultanément. Choisissez l'un ou l'autre.

Comment savoir si les vis fournies sont adaptées à mon téléviseur ?

Insérez délicatement une allumette ou un cure-dent dans le point de montage pour mesurer la profondeur. Choisissez la vis correspondante parmi les diamètres M4, M5, M6 ou M8.

Faut-il percer le mur pour installer le support ?

Oui, vous devez percer quatre trous à l'aide d'une perceuse avec une mèche à béton de 8 mm. Utilisez le niveau à bulle pour garantir un alignement parfait.

Comment entretenir le support mural ?

Tous les 2 mois, vérifiez que toutes les vis sont bien serrées. En cas de doute, contactez un installateur professionnel.

Que faire si une pièce est manquante ou défectueuse ?

Ne montez jamais de pièces défectueuses. Contactez le service client à l'adresse fournie dans la notice pour obtenir des pièces de rechange.

MODE D'EMPLOI FixTV ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vou venez d'acquerir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons unsoon tout particulier a la FIABILITE à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espereons que ce support mural vous donnera entiere satisfaction.

votre produit

Contenu de la boite

Afin d'assurer une installation optime, ce kit comprend diverses vis de différents diamètres et longueurs. Vérifiez qu'aucune piece ne soit manquante ou défecteuse. Ne jamais monter de pieces défecteuses.

-1 plaque murale
- 2bras fixes avec dispositifs de blocage
1 barre de sécurité
-1 kit de visserie

4 rondelles frein M4	4 rondelles frein M5	4 rondelles frein M6	4 rondelles frein M8
4 vis métal M4/12	4 vis métal M5/12	4 vis métal M6/12	4 vis métal M8/16
4 vis métal M4/30	4 vis métal M5/30	4 vis métal M6/35	4 vis métal M8/40
4 rondelles M4/M5	4 rondelles	2 dispositifs de blocage	1 niveau à bulle
4 entretôises M4/M5	4 tirefonds
4 entretôises M6/M8	4 chevilles	2 vis métal M5/30

essentjet

votre produit

Outils nécessaires (non fournis)

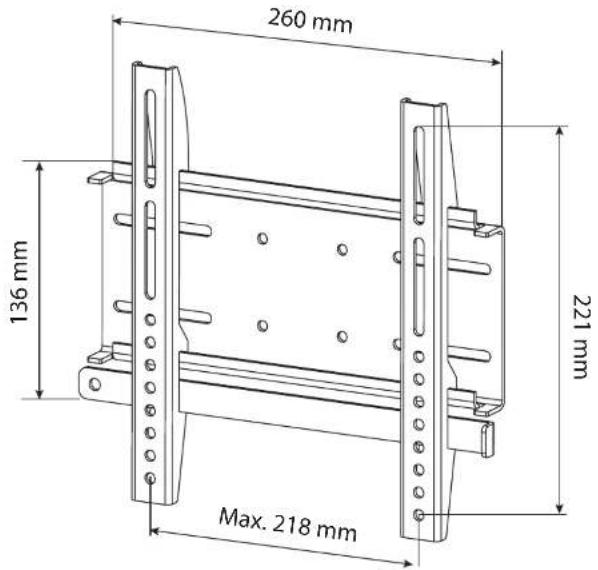

Dimensions

Dimensions totales du support : 260 mm x 250 mm

essendel

votre produit

Charactéristiques techniques

VESA	Normes VESA	75 x 75 100 x 100 200 x 100 200 x 200
Kg	Poids maximum	37 kilos
	Diagonale d'écran	19° - 26" 48 cm - 66 cm
	Écart mur / écran	25 mm
	Nombre conseilé de personne pour l'installation	2
	Temps approximatif d'installation	15 minutes

consignes d'utilisation

AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAITEMENT LES INSTRUCTIONS D'INSTALLATION AFIN D'ÉVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATERIELS. GARDEZ CES INSTRUCTIONS D'INSTALLATION DANS UN ENDROIT FACILÉMENT ACCESSIBLE POUR LES CONSULTER ULTÉRIÉUREMENT.

Les consignes de sécurité doivent être suilies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation affirm d'éviter les blessures corporelles.

Si I'appareil devait etre vendu ou cede a une autre personne,assurez-vous que la notice d'utilisation I'accompange et qu'aucune piocene ne soit defecteuee.
- Ce support mural est capable de supporter une charge maximaile de 37 kg pour les écranns ayant une diagonale d'écran de 19" à 26" maximum. Assurez-vous que la structure du mur soit capable de supporter une telle charge.
- Le poids de l'écran ne doit pas dépasser la capacité de charge maximale du support.
- Il est impératif de se tener à une procédure d'installation correcte. Celle-ci doit être réalisée par deux personnes qualifiées. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chuite ou à la mauvaise manipulation de l'écran.
- N'installé pas le support sur une structure qui est sujette à vibrations, mouvements ou pouvant subir un impact. Le non-respect peut entrainer l'endommagement de l'écran ou l'endommagement de la surface du support.
- N'installé pas le support dans un lieu de passage, afin d'évier les choses et les blessures (au dessus d'un lit, d'une chaise, d'une porte, dans un couloir...).
N'installez pas le support pres d'un chiffage, d'une cheminée, de la lumière directe du soliel, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entraîner l'endommagement de l'écran et peut augmenter le risque d'éncidie.

• N'installé pas le support dans un environnement très humide.
• Un mois après l'installation, vérifie que toutes les vis soient bien serrées, et que la plaque soit correctement fixée au mur.
  Attention: Veuillez vérifier qu'aucun câblage ou tuyau ne se trouve derrière le mur sur lequel vous souhaïzez fxier votre support!
• Vérifie le positionnement du câblage électrique lorsqu'you installez ou lorsqu'you manipulez le support mural, affirm d'évitir tout pinclement ou dégradation des cables.
  La visserie fourie avec ce support mural est destinée exclusivement a une fixation sur un mur constitué de briques pièines ou en beton. Pour une installation sur tout autre support (bois, briques creuses, surface en plâtre, acier...), veuillez contacter un installerateur professionnel/agree, et utiliser du matériel approprié.
  Avant de début l'installation, vérifie la composition de votre mur. N'installez pas le support sur une brique ancienne et mal scellede, sur une surface en plaitre ou sur un panneau en bois.
  Eloignez les enfants lors de l'installation, et veillez à ce qu'il ne puisent pas jouer avec l'apparil par la suite.
  Les matériaux d'emballage (papier d'emballage, polystyrene) peuvent s'avérer dangereux pour les enfants : il y a un risque de suffocation. Ne laissiez pas les matériaux d'emballage à la portée des enfants !

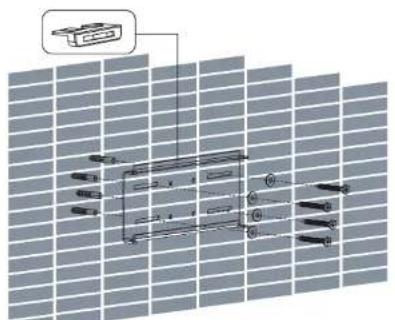

Commencé par positionner la plaque murale contre le mur en utilisant le niveau à bulle pour la tenir droite.

Marquez quatre trous sur le mur, qui seront utilisés pour fixer le support et mettez la plaque murale de coté.

Verifiez regulierement l'aplomb de I'installation a I'aide du niveau a bulle.

Percez les trouen en utilisant une perceuse électricte et une môche à béton de 8 mm.

Insérez une chevelle à béton dans chaque trou. Si nécessaire, vous pouvez utiliser un marteau pour taper légrement sur chaque chevelle, afin qu'elles soient au même niveau que le mur. Une fois les chevilles en place, placez la plaque murale. Fixez les rondelles, puis les tirefonds dans les chevilles qui dépassent légrement du mur, comme indiqué sur le schéma ci-dessous.

• Ne serrez pas complètement avant que toutes les vis soient en place.
• Ne serrez pas exagérément les vis. Cela peut endommager le mur sans aucune nécessite.
• Ne réalgorithm pas le support mural avant qu'il soit soldement fixé au mur.

installation des bras fixes

• Recouvrez une surface stable et plane d'un chiffon doux.
• Placez l'écran de votre apparéil sur le chiffon doux.
• Localisez les points de montage filtres situés au dos de l'écran.

Déterminez la bonne longueur de la vis en insérant délicatement une allumette ou un cure-dent et marquez la profondeur du point de montage. Reportez vous également à la notice d'utilisation de votre écran.

Si vous écran a un dos incuéré ou un point de montage encastré, une entretouise doit être utilisée. Choisissez l'entretoise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi prés de l'écran que possible.

Placez l'entretloise entre le bras fixe et I'ecran. Utilisez les rondelles fournies avec les vis pour assurer une stabilite optimale.

Atchaze chaque bras à l'écran en alignant les trous de chaque bras avec les inserts filétés du panneau arrirée de votre écran, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enforcés.

N'oulibez que pas laisser un espace sufais du aoc de ce rcan pour y disposer la connectique de vos peripheriques multimédias (cable périté, cable HDMI...).
L'utilisation de cables coude est parfais nécessaire pour évitir d'endommager la connectique de votre écran.

essential

Installation de la plaque murale

essential

Installation des bras Fixes

assemblage final

Pour finir l'installation de votre nouveau support, présente 1'ecran devant la plaque murale. Placez 1'encoche haute des bras fixés au dos de 1'ecran dans la glissière supérieure de la plaque murale. Puis incliné 1'ecran vers le bas.

conseils d'utilisation

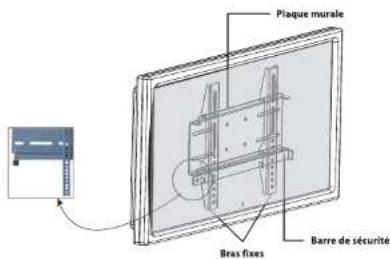

Pour plus de sécurité, vous pouvez installer la barre de sécurité ou les dispositifs de blocage, fournis avec votre support.

Il est techniquement impossible d'utiliser simultanément les deux dispositifs de verrouillage

La barre de sécurité peut etre insereed'un cotoe ou de l'autre du support. Elle doit passer a travers I'espace de la partie inférieure des deux bras fixes au dos de I'ecran.

10esse

assemblage final

Vou pousse attacher un cadenas (non inclus) à l'extremité de la barre de sécurité pour empêcher toute écran de sortir du support.

• Les dispositifs de blocage interdisent tout mouvement de l'écran.

2

4

1. Placez les dispositifs de blocage dans la partie basse de chaque bras fixe.
   2 Veillez à ce que les dispositos soient bien en place dans leurs logements respectifs.
2. A l'aide d'un tournevis, serrez les deux vis jusqu'au contact avec la plaque murale.
   4 Voitré écran est désormais fixe.

essential

consells d'utilisation

entretien et nettoyage

• Veuillez vérifier que les vis solent correctement fixées tous les 2 mois.
• Au moindre doute quant à l'installation, contactez vous installateur professionnel.

Tous les informations, dessins, croqui et images dans ce document relevant de la propriété exclusive de SCURRING & CREATION. SORUCING & CREATION. SORUCING & CREATION SE reserve tous les droits relatives à ses marques, créations et informations. Toutie copie ou reproduction, par quelso moyen que ce soit, sera juged et considere comme une contratepan.

Garantie valide a partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet apparéil. Lors de sa fin de vie, cet équipement ne doit pas être débarrassé avec les déchets municipaux non triés.

Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries). Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

essential

Service Cliente

CRT Lesquin

Rue de la haie Plouvier

F-59273-FRETIN

Art. 850632

Ref. FixTV / S

FABRIQUE EN R.P.C.

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq Cedex
