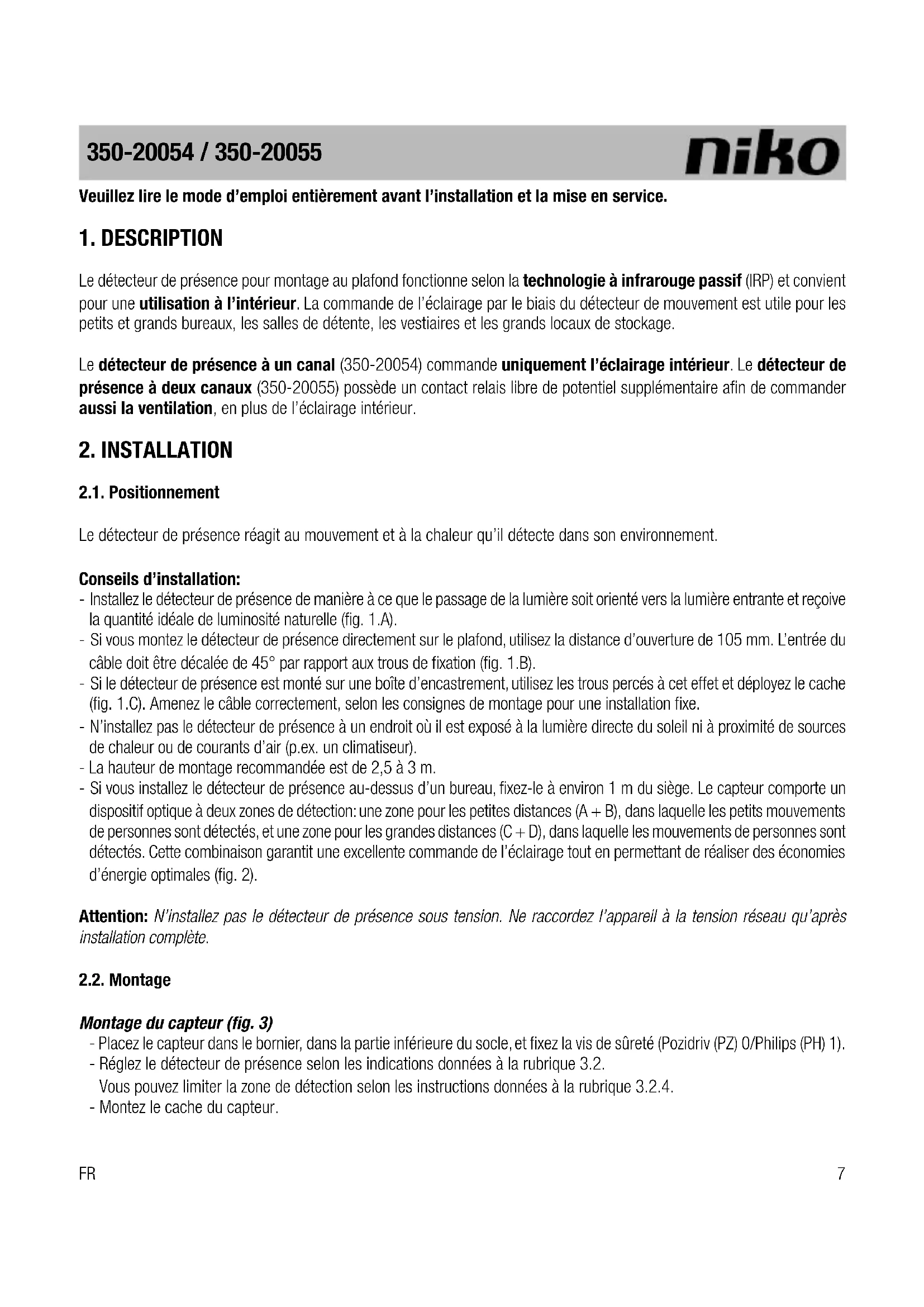

MODE D'EMPLOI 35020054 Niko

Veuillez dire le mode d'emploi entierement avant l'installation et la mise en service.

1.DESCRIPTION

Le détector de présence pour montage au plafond fonctionne selon la technologie à infrarouge passif (IRP) et convient pour une utilisation à l'intérieur. La commande de l'éclairage par le biais du détector de mouvement est utile pour les petits et grands bureaux, les salles de détente, les vestiaires et les grands locaux de stockage.

Le détector de présence à un canal (350-20054) commande uniquement l'éclairage interieur. Le détector de présence à deux canaux (350-20055) possède un contact relais libre de potentiel supplémentaire afin de commander aussi la ventilation, en plus de l'éclairage interieur.

2. INSTALLATION

2.1. Positionnement

Le détector de présence réagit au mouvement et à la chaleur qu'il détecte dans son environnement.

Conseils d'installation:

• Installé le détector de présence de manière à ce que le passage de la lumière soit orienté vers la lumière entrante et reçoive la quantité idéale de luminosité naturelle (fig. 1.A).

• Si vous montez le détector de présence directement sur le plafond, utilisez la distance d'ouverture de 105mm . L'entrée du cable doit être décalée de 45^ par rapport aux trous de fixation (fig. 1.B).

• Si le détector de présence est monté sur une boite d'encastrement, utilisez les trous percés à cet effet et déployez le cache (fig. 1.C). Amenez le cable correctement, selon les consignes de montage pour une installation fixe.

• N'installez pas le détecteur de présence à un endroit où il est exposé à la lumière directe du soleil ni à proximité de sources de chaleur ou de courants d'air (p.ex. un climatisationur).

-La hauteur de montage recommandee est de 2,5 a 3 m.

• Si vous installez le détector de présence au-dessus d'un bureau, fixez-le à environ 1 m du siècle. Le capteur compte un dispositif optique à deux zones de détction: une zone pour les petites distances (A + B) , dans laquelle les petits mouvements de personnes sont détectés, et une zone pour les grandes distances (C + D) , dans laquelle les mouvements de personnes sont détectés. Cette combinaison garantit une excellente commande de l'éclairage tout en permettant de réaliser des économies d'énergie optimales (fig. 2).

Attention: N'installez pas le détecteur de presence sous tension. Ne raccordez l'appareil à la tension réseau qu'après installation complète.

2.2. Montage

Montage du capteur (fig. 3)

• Placez le capteur dans le bornier, dans la partie inférieure du socle, et fixez la vis de suture (Pozidriv (PZ) 0/Philips (PH) 1).

• Reglez le détector de présence selon les indications données à la rubrique 3.2.

Yououpouvezlimiterlazone de detection selon les instructionsdonnéesa la rubrique3.2.4.

• Montez le cache du capteur.

Raccordement du détecteur de présence (fig. 4 et 5)

• Coupe le courant complètement.

Le raccordement de la tension reseau se fait aux bornes L, et N.

-Raccordez I'eclairage aux bornes N et fig.5.1).

Si vous doivent pouvoir commander le détecteur de présence manuellement aussi, raccordez un bouton-poussoir entre les bornes L et (fig. 5.2).

• Raccordez la terre à la borne

3. FONCTIONNEMENT ET RÉGLAGES

3.1. Fonctionnement

3.1.1. Généralités

Le détector de présence est prét à être utilisé trois à cinq minutes après avoir été connecté à tension réseau (temps de mise en route). L'éclairage raccordé s'était des que l'appareil est prét à être utilisé.

3.1.2. Allumage automatique

Le capteur de lumière intégré mesure en permanence le niveau lumineux dans la zone de détction et le compare avec la valeur que vous avez programmée à l'aide du bouton LUX. Grace au capteur de lumière, l'éclairage ne s'allume automatiquement que si le détector détecte un mouvement dans la portée de détction et si le niveau de luminosité naturelle se situe sous la valeur LUX programmée. L'éclairage reste allumé tant qu'un mouvement est détecté.

La sortie ventilateur du détecteur à deux canaux est activée qu'elle que soit le niveau de luminosité naturelle.

3.1.3. Extinction automatique

L'éclairage s'eteint automatiquement dés que le niveau de luminosité naturelle programme est atteint.

Utilisez le bouton TIME pour régler la temporisation de déconnexion souhaïée. L'éclairage restera ainsi allumé pendant la durée de déconnexion régée après que le dernier mouvement a été détecté. Dès que la temporisation de déconnexion est écoulée, l'éclairage s'eteint.

Attention: La temporisation de déconnexion du canal 1 doit être régée à au moins 5 minutes afin d'activer l'augmentation de 25% du canal 2. Si la temporisation de déconnexion du canal 1 est inférieure à 5 minutes, le canal 1 et le canal 2 seront actifs en même temps.

3.1.4. Allumage et extinction manuels

Vou puez auallumer et eideire l'ecairage manuellement au moyen d'un bouton-poussoir NO de 230Vac,independament du nivea de luminosite naturelle mesure.

• Pour allumer l'éclairage alors qu'il était étant, exercez une pression longue (> 2 s) sur le bouton-pousoir. L'éclairage restera allumé. Pour éteindre l'éclairage, appuyez brievement (< 2 s) sur le bouton-pousoir. Le mode automatique est alors activé.
• Pour êtreindre l'éclairage alors qu'il s'était allumé automatique, exercez une pression brève (< 2 s) sur le bouton-poussoir. Àpres dix secondes, le mode automatique sera réactivé, de sorte que vous avez le temps de quitter la zone de détention.
• Pour éteindre l'éclairage de manière permanente alors qu'il s'était allumé automatiquement, exercez une pression longue (>2s) sur le bouton-pousoir. Le détecteur de présence est alors bloqué. Pour allumer à nouveau l'éclairage, appuyez brievement (<2s) sur le bouton-pousoir. Le mode automatique est alors activé.

3.2. Reglages

3.2.1. Généralités

Par défaut, les paramètres du capteur de lumière sont régliés comme suit (réglages d'usine):

mode du capteur automatique
sensibilité elevée
LED d'indication du mouvement désactivée

Les DIP switches 1 et 2 vous permettent de placer le détecteur de présence en mode de test de votrechioix et d'activer la LED d'indication du mouvement.

Pour régler la sensibilité, utilisez les DIP switches 3 et 4. La figure 7 montre comment vous devez régler ces DIP switches en fonction de la sensibilité souhaïée du capteur de lumière (minimale, faible, élevé, Tmaxale).

3.2.2. Modes de test

Le détector de présence possède deux modes de test: un mode de test pour la luminosité et un mode de test pour le fonctionnement du détector de mouvement.

a) Mode de test pour la luminosité: mesure du niveau de luminosité naturelle

Activez les DIP switches 1 et 2. L'éclairage est alors étant.

Tournez le bouton LUX lentement vers la croite (vers la valeur maximale), jusqu'à ce que la LED d'indication s'allume. À ce moment, la valeur régée de la luminosité est égale au niveau de luminosité naturelle mesure par le capteur de lumière. Si la luminosité naturelle de la pierce est suffisante, tournez le bouton LUX vers la gauche, jusqu'à ce que la LED d'indication s'éteigne. Laissez le bouton LUX dans cette position.

Si you tournez le bouton LUX vers la gauche, I'clairage s'eteindra lorsque la luminosite naturelle sera plus faible. Si you tournez le bouton LUX vers la droite, I'clairage s'eteindra lorsque la luminosite naturelle sera plus elevée.

Pour terminier, désactivez les DIP switches 1 et 2.

b) Mode de test pour le fonctionnement du détecteur de mouvement

Désactivez le DIP switch 1 et activez le DIP switch 2. L'éclairage s'allume pendant cinq secondes. La LED d'indication du mouvement indique que le détecteur de mouvement est activé.

Attention: Le test de mouvement n'est pas influencé par la lumière naturelle.

Pour terminier, désactivez le DIP switch 2.

3.2.3. LED d'indication du mouvement

Activez le DIP switch 1 et désactivez le DIP switch 2 afin d'activer la LED d'indication du mouvement. La LED d'indication reste allumée tant qu'un mouvement est détecté.

3.2.4. Zone de détction

Si le détecteur de présence est monté à une hauteur de 2,5 m, il détecte les mouvements sur une surface d'un diamètre de 20 m et dans un rayon de 360^ . Ce détecteur de présence comporte en son centre un dispositif à lentilles couvrant une zone d'un diamètre de 5 m et plus de 618 champs, ce qui assure une détction optimale des moindres mouvements de personnes. Si vous ne souhaitez pas que les mouvements soient détectés dans une partie de la zone de détction, couvrez la lentille du capteur à l'aide du masque d'obturation fourni. Vous pouvez réduire la portée maximale de 20 m à 12 m, 5 m ou 3 m. En outre, vous pouvez réduire l'angle de détction de 360^ par paliers de 45^ (fig. 7).

4. ENTRETIEN

La saleté peut influencer le fonctionnement du détecteur de présence. Par conséquent, veiliez à ce que la lentille soit toujours propre et sèche. Pour nettoyer la lentille, utilisez un chiffon humide et de l'eau additionné d'un peu de détergent. N'exerce jamais de pression sur la lentille en la nettoyant. Si la lentille ou d'autres pieces du détecteur de présence sont défectueuses, le détecteur de présence doit être remplaced.

5. RÉSOLUTION DES PROBLEMES

Problème Cause Solution
L'éclairage ne s'allume pas/leventilateur ne se met pas en marche.	Erreur interne. Coupez la tension réseau	pendant au moins cinq secondes, puis réactivez-la.
	Lampe/ventilateur défectueux. Vérifiez le fonctionnement propre de la lampe/du ventilateur.
	Erreur de câblage. Comparez le câblage	avec le schéma de raccordement.
	Il n'y a pas de tension d'alimentation sur le capteur.	Vérifiez si le capteur est sous tension.
	Erreur de réglage de la luminosité. Vérifiez si la luminosité régée correspond à la luminosité souhaitée.
L'éclairage ne s'éteint pas/leventilateur ne s'arrête pas.	La temporisation de déconnexion réglée est trop longue.	Vérifiez si la temporisation de déconnexion régée n'est pas trop longue (bouton TIME).
	Le détecteur de présence détecte encore un mouvement.	Quittez la zone de détction afin que le détecteur de présence ne puisse plus être activé.
	Variations de tension d'alimentation. Vérifiez si la tension d'alimentation est constante.
	Le détecteur de présence est soumis à des variations de température.	Vérifiez si le détecteur de présence n'est pas orienté vers un objet qui pourrait provoquer des variations de température, p.ex. un climatiseur ou un radiateur.
Une fois la luminosité régée, le détecteur de présence ne;cesse pas de s'activer, qu'elle que soit la valeur régée.	Erreur interne. Coupez la tension réseau	pendant au moins cinq secondes, puis réactivez-la.

6. CARACTERISTIQUES TECHNIQUES

Dimensions: 59 × 127 ~mm (HxL)

Tension d'alimentation: 230 Vac ± 10%

Consommation de courant: < 1 W (350-20054)

<1,5W(350-20055)

Contact relais canal 1 et 2: NO (max. 10 A), sensible à la lumière et au mouvement

Charge maximaIe: Iampes a incandescence (2300 W)

lampes halogenes 230 V (2300 W)

toutes les lampes halogènes basse tension (500 VA)

lampes fluorescentes (non compensées) (1200 VA)

lampes à economie d'énergie (CFLi) (1200 VA)

moteur du ventilateur (690 VA)

Capacité de commutation maximale: 140~ F

Courant d'allumage maximal: 80 A/20 ms

Angle de détction: 360^

Hauteur de montage: 2,5 - 3 m

Portée de détention: en cercle, jusqu'à 20 m

Sensibilité à la lumière: 10 - 1000 lux

Hysteresis sur la sensibilité à la lumière: + 10%

Temporisation de déconnexion canal 1: 1 - 30 min

Temporisation de déconnexion canal 2: valeur du canal 1 + 25%

Degre de protection: IP20

Classe de protection: apparéils de classe II

Température ambiente: -5 - 50°C

Opercule de cable: 2 × 12 ~mm

Agrément: marquage CE, conforme à la norme EN 60669-2-1

7. MISES EN GARDE CONCERNANT L'INSTALLATION

• L'installation doit être effectuee par un installer eagree et dans le respect des presciptions en vigueur.

• Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis aux nouveaux propriétaires éventuels. Des exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service support de Niko.

• Il y a lieu de tener compte des points suivants pendant l'installation (liste non limitative):

• les lois, les normes et les réglementations en vigueur.

• l'etat de la technique au moment de l'installation.

• ce mode d'emploi qui stipule uniquement des dispositions generales et doit etre lu dans le cadre de toute installation specifique.

• les règles de l'art.

8. SUPPORT DE NIKO

En cas de doute ou si vous foulez échanger le produit en cas de début évientuel, veuillez prendre contact avec votre grossiste ou avec le service support de Niko:

Belgique: [phone]
France: [phone]

Voutrouvez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique "Aide et conseils".

9. DISPOSITIONS DE GARANTIE

• Le délambda de garantie est de quatre ans à partir de la date de livraison. La date de la facture d'achat par le consommateur est consideree comme la date de livraison. En l'absence de facture, la date de fabrication est valable.
• Le consommateur est tenu de prévenir Niko par écrit de tout défaut de conformité, dans un-delai maximum de deux mois après constatation.
• En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuite du produit, selon l'avis de Niko.
• Niko ne peut être tenu pour responsable d'un défaut ou de dégats résultat d'une installation fautive, d'une'utilisation impropre ou néligente, d'une commande erronée, d'une transformation du produit, d'un entretien contraire aux consignes d'entretien ou d'une cause externe telle que de l'humidité ou une surtension.
• Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents pays où Niko procède à la vente directe ou par l'intermédiaire d'entreprises sœurs, de filiales, de succursales, de distributeurs, d'agents ou de représentants fixes, prévalent sur les dispositions susmentionnées.
