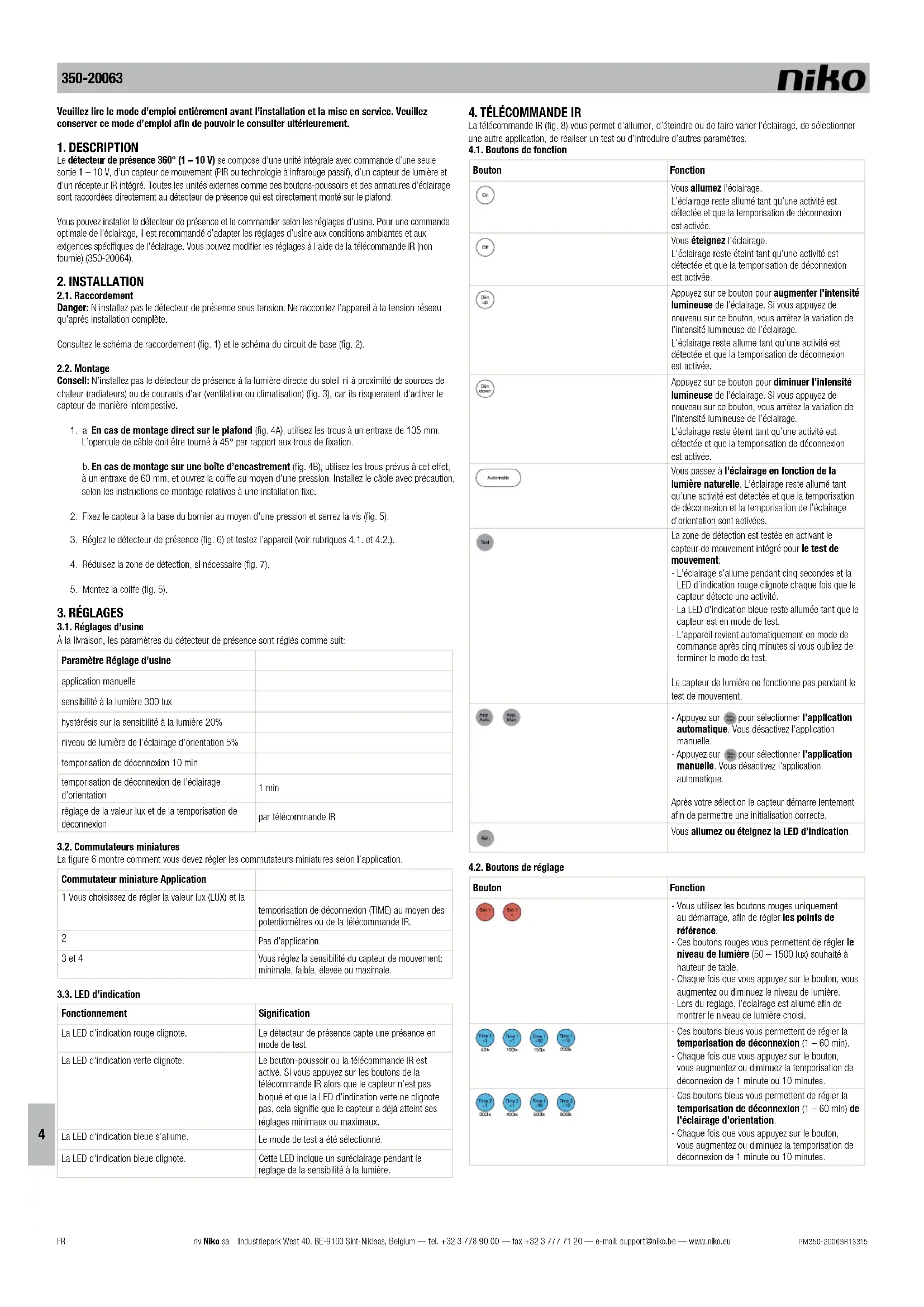

MODE D'EMPLOI 35020063 Niko
Veuiliez tire le mode d'emploi entierement avant l'installation et la mise en service. Veuiliez conserveur ce mode d'emploi afin de pouvoir le consulter ultérieurement.
1.DESCRIPTION
Le détector de présence 360^ (1 - 10 V) se compose d'une unité intégrale avec commande d'une seule sortie 1 - 10 V, d'un capteur de mouvement (PIR ou technologie à infrarouge passif), d'un capteur de lumière et d'un recepteur IR intégré. Toutles unités externes comme des boulons-poussoirs et des armatures d'éclairage sont raccordées directement au détector de présence qui est directement monts sur le plafond.
Vouypouez installer le détector du presence et le commander selon les réglages d'usine. Pour une commande optimalé de l'éclairage, il est recommendé d'adapter les réglages d'usine aux conditions ambiantes et aux exigencies spécifiques de l'éclairage. Vouypouez modifier les réglages à l'aide de la télécommande IR (non fournie) (350-20064).
2. INSTALLATION
2.1.Raccordement
Danger: N'installé pas le détecteur de présence sous tension. Ne raccordez l'appareil à la tension réseau qu'après installation complète.
Consultez le schema de raccordement (fig. 1) et le schema du circuit de base (fig. 2).
2.2. Montage
Conseil: N'Installez pas le détector de présence à la lumière directe du soleil ni à proximite de sources de chaleur (radiateurs) ou de courants d'air (ventilation ou climatisation) (fig. 3), car les risqueraient d'activer le capteur de manière interpente.
- a. En cas de montage direct sur le plafond (fig. 4A), utilisez les trous à un entrace de 105mm . L'opercule de cable doit être tourné à 45^ par rapport aux trous de fixation.
b. En cas de montage sur une boite d'encastrement (fig. 4B), utilisez les trous prevus a cet effet, à un entraxe de 60mm et ouvre la coiffe au moyen d'une pression. Installez le cable avec précaution, selon les instructions de montage relatives à une installation fixe. - Fixez le capteur à la base du bonier au moyen d'une pression et serrer la vis (fig. 5).
- Reglez le détector de présence (fig. 6) et testez l'appareil (voir rubriques 4.1, et 4.2).
- Réduisez la zone de détction, si nécessaire (fig. 7).
- Montez la coiffe (fig. 5).
3. RÉGLAGES
3.1. Reglages d'usine
À la livraison, les paramètres du détecteur de présence sont régés comme suit:
| Paramètre Réglage d'usine | |
| application manuelle | |
| sensibilité à la lumière 300 lux | |
| hysteresis sur la sensibilité à la lumière 20% | |
| niveau de luminée de l'éclairage d'orientation 5% | |
| temporisation de déconnexion 10 min | |
| temporisation de déconnexion de l'éclairage d'orientation | 1 min |
| réglage de la valeur lux et de la temporisation de déconnexion | par télécommande IR |
3.2. Commutateurs miniatures
La figure 6 montre comment vous devez regier les commutateurs miniatures selon l'application.
| Commutateur miniature Application | |
| 1 VousCHOISISSEZ de régler la valeur lux (LUX) et la | temporisation de déconnexion (TIME) au moyen des potentiomètres ou de la télécommande IR. |
| 2 | Pas d'application. |
| 3 et 4 | Vous réglez la sensibilité du capteur de mouvement: minimale, faible, élevé ou maximaile. |
3.3. LED d'indication
| Fonctionnement | Signification |
| La LED d'indication rouge clignote. | Le détecteur de présence capte une présence en mode de test. |
| La LED d'indication verte clignote. | Le bouton-poussoir ou la télécommande IR est activé. Si vous appuyez sur les boutons de la télécommande IR alors que le capteur n'est pas bloqué et que la LED d'indication verte ne clignote pas, cela signifie que le capteur a déjà atteint ses réglages minimaux ou maximaux. |
| La LED d'indication bleue s'allume. | Le mode de test a été sélectionné. |
| La LED d'indication bleue clignote. | Cette LED indique un sureclairage pendant le réglage de la sensibilité à la lumière. |
4. TELÉCOMMANDE IR
La télécommande IR (fig. 8) vous permet d'allumer, d'éteindre ou de faire varier l'éclairage, de seLECTIONner une autre application, de réaliser un test ou d'introduire d'autres paramétres.
4.1. Boutons de fonction
| Bouton | Fonction |
| Or | Vous allumez l'éclairage.L'éclairage reste allumé tant qu'une activités est déetectée et que la temporisation de déconnexion est activée. |
| Or | Vous ételignez l'éclairage.L'éclairage resté étéint tant qu'une activités est déetectée et que la temporisation de déconnexion est activée. |
| Dim | Appuyez sur ce bouton pour augmenter l'intensité lumineuse de l'éclairage. Si vous appuyez de nouveau sur ce bouton, vous arétez la variation de l'intensité lumineuse de l'éclairage.L'éclairage resté allumé tant qu'une activités est déetectée et que la temporisation de déconnexion est activée. |
| Dim | Appuyez sur ce bouton pour diminuer l'intensité lumineuse de l'éclairage. Si vous appuyez de nouveau sur ce bouton, vous arétez la variation de l'intensité lumineuse de l'éclairage.L'éclairage resté étéint tant qu'une activités est déetectée et que la temporisation de déconnexion est activée. |
| Automatic | Vous passerez à l'éclairage en fonction de la luminière naturelle. L'éclairage reste allumé tant qu'une activités est déetectée et que la temporisation de déconnexion et la temporisation de l'éclairage d'orientation sont activées. |
| Test | La zone de détection est testée en activant le capteur de mouvement intégré pour le test de mouvement:L'éclairage s'allume pendant cinq secondes et la LED d'indication rouge clignote chaque fois que le capteur déetecte une activités.La LED d'indication bleue reste allumée tant que le capteur est en mode de test.L'appareil revient automatiquement en mode de commande après cinq minutes si vous oliblez de terminer le mode de test.Le capteur de lumière ne fonctionne pas pendant le test de mouvement. |
| Am./Aut. | - Appuyez sur la pour sélectionner l'application automatique.Vous désactiverz l'application manuelle.- Appuyez sur la pour sélectionner l'application manuelle.Vous désactiverz l'application automatique.Après vos selection le capteur démarre lentement afin de permettre une initialisation correcte. |
| Ref. | Vous allumez ou éteignez la LED d'indication. |
4.2. Boutons de réglage
| Bouton | Fonction |
| Sau clébut 1000m | - Vous utilise les boutons rouges uniquement au démarrage, afin de régler les points de référence. - Ces boutons rouges vous permetter de régler le niveau de lumière (50 - 1500 lux) souhaute à hauteur de table. - Chaque fois que vous appuyez sur le bouton, vous augmentez ou diminuez le niveau de lumière. - Lors du réglage, l'éclairage est allumé afin de montré le niveau de lumière choisi. |
| T2 300m | - Ces boutons bleus vous permettent de régler la temporisation de déconnexion (1 - 60 min). - Chaque fois que vous appuyez sur le bouton, vous augmentez ou diminuez la temporisation de déconnexion de 1 minute ou 10 minutes. |
| T2 400m | - Ces boutons bleus vous permettent de régler la temporisation de déconnexion (1 - 60 min) de l'éclairage d'orientation. - Chaque fois que vous appuyez sur le bouton, vous augmentez ou diminuez la temporisation de déconnexion de 1 minute ou 10 minutes. |
| Lumière1 | Lumière2 |
| - Céte boutons vous permettent de régier l'hystérisis positive sur la sensibilité à la lumière (10 - 100%) pour le niveau de lumière. | - Chaque fois que vous appuyez sur le bouton, vous augmentez ou diminuez l'hystérisis de 10%. |
| Lumière3 | - Ces boutons vous permettent de régier le niveau de lumière de l'éclairage d'orientation (5 - 100%).- Chaque fois que vous appuyez sur le bouton, vous augmentez ou diminuez le niveau de lumière de 5%. |
| Péreux | - L'apparil revient aux réglages d'usine.- Le capteur démarre l'intérêt afin de permettre une initialisation correcte. |
5. MISE EN SERVICE DU DÉTECTEUR DE PRÉSENCE
5.1. Mise en service manuelle à l'aide du potentiotre LUX
| Étape Action Conséquence | |
| 1. Placez le commutateur miniature 1 sur ON. Vous pouvezmaintenant régler la valeur luxmanuèlement. | |
| 2. Tournez le potentiamètre LUX complètementvers la gauche (réglage minimal). | La LED d'indication bleue se met à clignoter. |
| 3. Tournez le potentiamètre LUX complètementvers la droite (réglage maximal). | La LED d'indication bleue se met à clignoteràpRES quelques secondes. |
| 4. Tournez de nouveau le potentiamètre LUXcomplètement vers la gauche (réglage minimal). | a. La LED d'indication verte clignote une fois.b. Le capteur allume l'éclairage, puis le niveaude lumière maximal est atteint.c. L'intensité lumineuse de l'éclairage varie, puisl'éclairage s'estiend.L'éclairage se rallume au niveau de lumièreminimal. |
| 5. Réglez la valeur lux souhaïée à l'aide dupotemlongère LUX. | Le capteur enregistré cette valeur lux après30 secondes. |
5.2. Mise en service à l'aide de la télécommande IR avec les réglages d'usine
| Étape Action Conséquence | ||
| 1. | Placez le commutateur miniature 1 sur OFF (réglage d'usine). | Vous peuvent maintainant régler la valeur lux au moyen de la télécommande IR. |
| 2. | Appuyez trois fois sur . | Le capteur est déblocé et la LED d'indication verte clignote une fois. |
| 3. | Appuyez sur . | a. Le capteur allume l'éclairage, puis le niveau de luminière maximal est atteint. b. L'intensité lumineuse de l'éclairage varie, puis l'éclairage s'était. |
| 4. | Appuyez sur . | Le capteur est de nouveau bloqué et revient en mode de commande. L'appareil utilise à partir les nouveaux réglages. |
5.3. Mise en service à l'aide de la télécommande IR avec l'étalonnage (sweep)
Afin de régler le détector du présence en fonction du besoin spécifique en lumière dans une piece donnée, vous devez utiliser la télécommande IR. Pour ce faire, vous avez besoin d'un luxembre indépendant. À l'aide du luxembre, vous envisçez les valeurs de reference au capteur, afin que l'effectif de l'allumage de l'éclairage sur le niveau de lumière pulsée est rétrieue avec précision et régle. Pour régler le capteur correctement, vous procédez comme indiqué ci-après.
| Réglage du niveau de lumière | |
| Étape Action Conséquence | |
| 1. Placez le commutateur miniature 1 sur OFF (réglage d'usine). | Vous peuvent maintainer régler l'apparéil au moyen de la télécommande IR. |
| 2. Appuyez trois fois sur | Le capteur est débliqué et la LED d'indication verte clignote une fois. |
| 3. Appuyez sur | a. Le capteur allume l'éclairage. Àprouses deux minutes (préchauffage des lampes fluorescentes), le niveau de lumière maximal est atteint. Pendant ce processus, la LED d'indication verte clignote. b. Lorsque la LED d'indication verte s'était int, l'éthalonnage (sweep) commence: l'intensité lumineuse de l'éclairage diminue par pailleurs, jusqu'à l'extinction. c. Dés que l'éthalonnage est terminé, la LED d'indication rouge. |
| 4. Sous le capteur, posez un luxembre à hauteur de table (environ 85 cm au-dessus du sol). | |
| 5. Appuyez sur ou | Vous reglez le premier point de référence sur le niveau de lumière plus faible possible (p.ex. 150 lux). L'intensité lumineuse de l'éclairage diminue. Remarque: Le niveau de lumière doit être aussi proche que possible des valeurs fixes de la télécommande IR. |
| 6. Appuyez sur le bouton associé à la valeur la plus proche du premier point de référence (p.ex. ). | La LED d'indication rouge s'éteint et la LED d'indication blée s'allume. La valeur lux est réglée. | |
| 7. | Appuyez sur Ⓞ où Ⓞ | Vous réglez le deuxième point de référence. Pour un résultat optimal, la valeur du réglage de ce point de référence doit de préférence être identique au niveau de lumière souhaïe (p.ex. 320 lux).Remarque: Le niveau de lumière doit être aussi proche que possible des valeurs fixes de la télécommande IR. |
| 8. Appuyez sur le bouton associé à la valeur la plus proche du第二种 point de référence (p.ex. Ⓞ). | La LED d'indication bleue s'éteint et la LED d'indication verte s'allume. La valeur lux est réglée. | |
| 9. Appuyez sur le bouton associé à la valeur la plus proche de la valeur lux souhaïée (p.ex. pour 320 lux). | Vous réglez la valeur lux souhaïée à hauteur de table.La LED d'indication verte s'éteint. La valeur lux est réglée. | |
| 10. | Appuyez une fois sur Ⓞ. | Le capteur est de nouveau bloqué et revient en mode de commande. L'appareil utilise à présent les nouveaux réglages. |
5.4. Mise en service à l'aide de la télécommande IR sans l'étaconnage (modification de la valeur lux souhaitée)
| Réglage du niveau de lumière | |
| Étape Action Consequence | |
| 1. | Appuyez trois fois sur ① Le capteur est débloqué et la LED d'indication verte clignote une fois. |
| 2. | Appuyez sur ② La LED d'indication rouge s'allume. |
| 3. Sous le capteur, posez un luximètre à hauteur de table (environ 85 cm au-dessus du sol). | |
| 4. | Appuyez sur ③ ou ④ Vos réglez le premier point de référence sur le niveau de lumière le plus faible possible (p.ex. 150 lux). L'intensité lumineuse de l'éclairage diminuè. Remarque: Le niveau de lumière doit être aussi proche que possible des valeurs fixes de la télécommande IR. |
| 5. Appuyez sur le bouton associé à la valeur la plus proche du premier point de référence (p.ex. ⑤). | La LED d'indication rouge s'éteint et la LED d'indication bleue s'allume. La valeur lux est réglée. |
| 6. | Appuyez sur ⑥ ⑦ Vos réglez le deuxième point de référence Pour un résultat optimal, la valeur du réglage de ce point de référence doit de préférence être identique au niveau de lumière souhaïte (p.ex. 320 lux). Remarque: Le niveau de lumière doit être aussi proche que possible des valeurs fixes de la télécommande IR. |
| 7. Appuyez sur le bouton associé à la valeur la plus proche du deuxième point de ↔reference (p.ex. ⑧). | La LED d'indication bleue s'éteint et la LED d'indication verte s'allume. La valeur lux est régée. |
| 8. Appuyez sur le bouton associé à la valeur la plus proche de la valeur lux souhaïte (p.ex. pour 320 lux). | Vos réglez la valeur lux souhaïtte à hauteur de table. La LED d'Indication verte s'éteint. La valeur lux est régée. |
| 9. Appuyez une fois sur ⑨ Le capteur est débloqué et revient en mode de commande. L'appléil utilise à partir les nouveaux réglages. | |
6. FONCTIONNEMENT ET UTILISATION
6.1. Fonctionnement général
Le capteur de lumière intégré mesure en permanence le niveau de luminosité naturelle dans la zone de détction et le compare avec la valeur lux régée. Grace au capteur de lumière, l'éclairage ne s'allume automatiquement que si le détector percoit un mouvement dans la portée de détction et si le niveau de luminosité naturelle se situe sous la valeur lux régée au prétable.
L'éclairage reste allumé tant qu'un mouvement est détecté.
- ÀpRES que le dernier mouvement a eté detecté, l'éclairage reste allumé pendant la temporisation de déconnexion reglee (1 à 60 minutes).Dés que la temporisation de déconnexion est éculée, l'éclairage bascule en éclairage d'orientation. Lorsque la temporisation de déconnexion de l'éclairage d'orientation est éculée, l'éclairage s'estin.
- A mesure que le niveau de luminosité naturelle augmente, l'intensité lumineuse de l'éclairage dans le local diminue jusqu'à atteindre le niveau minimum régé au préalable.
L'clairage s'est automatique des que le niveau de luminosite naturelle est suffisant.
6.2. Applications
Ce détecteur de présence connait deux applications:
application manuelle: allumage/extinction manuels à l'aide d'un bouton-poussoir, extinction automatique via un détector de présence, ou en fonction du niveau de lumière.
- application automatique (peut être sélectionné uniquement au moyen de la télécommande IR); allumage/extinction automatiques via un détecteur de présence, en fonction du niveau d'illumé.
Mode Application Fonctionnement
| Éclairage plafonnier manuel Commutation de la commande crépusculaire à l'aide d'un bouton- poussoir. Si nécessaire, vous pouvez allumer l'éclairage en fonction des paramétres régés au prétable. Tant que l'apparil ne detecte une présence, l'éclairage est ajusté selon les paramétres régés au prétable. | |
| automatique Commutation automatique de la commande crépusculaire à l'aide du détector du présence. | |
| manuel et automatique Appuyez brièvement sur le bouton- poussoir pour êtreindre l'éclairage. Aprexs dix secondes environ, le détector de présence est à nouveau prêt pour l'allumage automatique de l'éclairage. | |
| Variation de l'éclairage | manuel et automatique Appuyez longuement sur le bouton- poussoir pour augmenter ou diminuer l'intensité lumineuse de l'éclairage. Vous pouvez aussi faire varier l'intensité de l'éclairage à l'aide de la télécommande IR. Lorsque la fonction de variation est activée, vous doivent être ralumé et fonctionner selon la mesure de la lumière naturelle (au moyen du capteur de lumière intégrée). |
Voupez auuexecuter cles aplicaions a laide de la telecommande IR, comme decrit a la rubrique 4.1.
- RÉSOLUTION DES PROBLEMES
| Problème Cause Solution | ||
| L'éthalonnage n'a pas réussi: la LED d'indication rouge continue de clignoter. | -La lumière naturelle n'est pas suffisante (ou le capteur enregistrree trop peu de lumière naturelle).- La lumière naturelle est trop fort, de sorte que le capteur est sursature. -Le niveau de luminosité artificially varie trop peu (ou le capteur n'enregistre pas suffisamment les variations). -Le niveau de luminosité naturelle varie trop pendant l'éthalonnage. | - Appuyez sur et reconnexe l'éthalonnage. -Appuyez une fois sur .Le capteur est bloqué et revient aux réglages d'usine. |
| Une erreur est survenue lors du réglage du premier point de reférence: la LED d'indication rouge clignote brièvement, puis resté allumée. | -La lumière naturelle n'est pas suffisante (ou le capteur enregistrree trop peu de lumière naturelle). -Le niveau de luminosité naturelle varie trop pendant le réglage. | - Appuyez sur ou afin de régler de nouveau le point de reférence. -Appuyez une fois sur .Le capteur est bloqué et revient aux réglages d'usine. |
| Une erreur est survenue lors du réglage du deuxième point de reférence: la LED d'indication rouge clignote brièvement, puis la LED d'indication bleue resté allumée. | -La lumière naturelle n'est pas suffisante (ou le capteur enregistrree trop peu de lumière naturelle). -Les deux points de reférence sont identiques. -Le niveau de luminosité artificially des deux points de reférence ne présente pas une différence suffisante. -Le niveau de luminosité naturelle varie trop pendant l'éthalonnage. | - Appuyez sur ou afin de régler de nouveau le point de reférence. -Appuyez une fois sur .Le capteur est bloqué et revient aux réglages d'usine. |
8. ENTRETIEN
La salee peut influencer le fonctionnement du detector de presence. Par consequent, vailez a ce que la lentille soit tousjous propre et seche. Pour nettoyer la lentille, utilisez un chiffon humide et de l'eau additionnee d'un peu de detangent. N'exerce jamais de pression sur la lentille en la nettoyant. Si la lentille ou d'autres pieces du detector de presence sont defectueuses, contactez un installerate agree.
- DONNEES TECHNIQUES
| dimensions 59 x 127 mm (HxL) | |
| tension d'alimentation 230 Vac ± 10%, 50 Hz | |
| consommation en voille 0,2 W (sans armatures d'éclairage) | |
| contact relais | NO (max. 10 A), sensible à la lumière et au mouvement |
| charge maximale | lampes à incandescence (2300 W) |
| lampes halogènes 230 V (2300 W) | |
| toutes les lampes halogènesasse tension (500 VA) | |
| lampes fluorescentes(non compensées) (1200 VA) | |
| lampes à économie d'énergie (CFLi) (1200 VA) | |
| capacité de commutation maximale | 140 μF |
| courant d'allumage maximal | 165 A/20 ms |
| canal 1 | 1 - 10 V/max. 10 mA |
| sensibilité à la lumière | 50 - 1500 lux |
| temporisation de déconnexion | 1 - 60 min |
| niveau de lumière de l'éclairage d'orientation | 5 - 100% |
| durée de l'éclairage d'orientation | 0 - 60 min, infini |
| hauteur de montage (fig. 9) | 2,5 - 4 m |
| portée de détention (fig. 9) | circulaire, 3 - 20 m |
| degré de protection | IP20 |
| classe de protection | appareils de classe I |
| température ambiente | -5 - +50°C |
| agréement | marquage CE, conforme à la norme EN 60669-2-1 |
| accessoires | telecommande IR (350-20064) |
10. MISES EN GARDE CONCERNANT L'INSTALLATION
L'installation doit etre effectuee par un installateur agree et dans le respect des prescritions en viqueur.
- Ce mode d'emploi doit être remise à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis aux nouveaux propriétaires évientuels. Des exemplaires supplémentaires peuvent être obtenu sur le site Internet ou auprès du service support de Niko. Sur le site Internet de Niko, vous trouvez toujours le mode d'emploi plus récent du produit.
-
Il y a lieu de tener compte des points suivants pendant l'installation (liste non limitative):
-
les lois, les normes et les reglementations en vigueur.
- l'etat de la technique au moment de l'installation.
- ce mode d'emploi qui stipule uniquement des dispositions generales et doit être lu dans le cadre de toute installation spécifique.
- les regles de l'art.
C
Ce produit est conforme à l'ensemble des directives et règlements européens applicables. Le cas échéant, vous trouvezEZ la déclaration CE de conformité relative à ce produit sur le site www.niko.eu.
11. SUPPORT DE NIKO
En cas de doute ou si vous voulez échanger le produit en cas de défaut évientuel, veuillez prendre contact avec toute grossiste ou avec le service support de Niko:
Belgique:+3237789080
France: +33 820 20 66 25
Vous trouvez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique "Aide et consels".
12. DISPOSITIONS DE GARANTIE
Le déali de garantie est de quatre ans à partir de la date de livraison. La date de la facture d'achat par le consommateur est considérée comme la date de livraison. En l'absence de facture, la date de fabrication est valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout début de conformité, dans un déal maximum de deux mois après constatation.
- En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuite du produit, selon l'avis de Niko.
- Niko ne peut être tenu pour responsable d'un défaut ou de dégats resultant d'une installation fautive, d'une utilisation propre ou néligente, d'une commande errée, d'une transformation du produit, d'un entretien contraire aux consignes d'entretien ou d'une cause extente telle que de l'humidité ou une surtension.
Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents pays où Niko procade à la vente directe ou par l'intermédiaire d'entreprises seurs, de filiales, de succursales, de distributeurs, d'agents ou de représentants fixes, prévalent sur les dispositions susmentionnées.
