| Type de produit | Hacheuse mécanique (broyeur de jardin) |
| Marque | Florabest |
| Modèle | FLH 2500 A1 |
| Puissance absorbée nominale | 2500 W |
| Tension réseau | 220 V - 240 V, 50 Hz |
| Classe de protection | II |
| Indice de protection | IP24 |
| Diamètre de branches max. | 42 mm |
| Capacité du bac de récupération | 60 l |
| Poids | 21 kg |
| Niveau de pression acoustique | 87 dB(A) |
| Niveau sonore garanti | 94 dB(A) |
| Système de coupe | Cylindre porte-couteaux silencieux |
| Fonctions principales | Broyage de déchets verts, protection contre surcharge, blocage redémarrage |
| Entretien et nettoyage | Nettoyage à la brosse ou chiffon, pas de jet d'eau, vérifier fixations |
| Sécurité | Interrupteur de sécurité sur bac, dispositif anti-traction, arrêt moteur avant entretien |
| Pièces détachées et réparabilité | Pièces disponibles via service après-vente, réparations par centre agréé |
| Garantie | 36 mois (12 mois pour usage professionnel) |
FOIRE AUX QUESTIONS - FLH 2500 A1 FLORABEST
Questions des utilisateurs sur FLH 2500 A1 FLORABEST
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hacheuse mécanique au format PDF gratuitement ! Retrouvez votre notice FLH 2500 A1 - FLORABEST et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FLH 2500 A1 de la marque FLORABEST.
MODE D'EMPLOI FLH 2500 A1 FLORABEST
Traduction du mode d'emploi d'origine
NL
Stille hakselaar
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
IT CH
Fins d'utilisation .... 19
Consignes de sécurité .... 19
Symboles utilisés dans le mode d'emploi .... 19
Pictogrammes sur l'appareil ..... 20
Consignes générales de sécurité ... 20
Description générale 24
Description du fonctionnement ..... 24
Vue d'ensemble 24
Instructions de montage 24
Déballage de l'appareil 24
Pièces fournies 24
Assemblage de l'appareil 24
Utilisation 25
Mise en service 25
Mise en marche et arrêt .... 25
Vider le bac de récupération ..... 25
Protection contre la surcharge ..... 26
Blocage du redémarrage 26
Instructions de travail 26
Instructions de travail générales .... 26
Elimination des blocages ..... 27
Réglage de la contre-lame ..... 27
Entretien et nettoyage 28
Travaux de nettoyage et d'entretien généraux 28
Pièces de rechange 28
Elimination et protection de
l'environnement 28
Garantie 28
Caractéristiques techniques ..... 29
Dépannage 31
Déclaration de conformité CE .....56
Vue éclatée ....59
L'appareil est destiné à broyer des déchets de jardin à base de fibres ou de bois comme par ex. des restes de haies et d'arbres coupés, des branches, des écorces ou des pommes de pin.
Ne pas introduire de pierres, de verre, de métal, d'os, de matières plastiques ou de restes de tissu dans le broyeur.
Toute autre utilisation qui ne serait pas expressément permise dans cette notice peut endommager l'appareil et représenter un danger sérieux pour l'utilisateur.
La personne maniant ou utilisant l'appareil est resposable de tout accident ou dommage subis par des tierces personnes ou par leur propriété.
Le fabricant n'est pas responsable des dommages causés par une utilisation non conforme aux prescriptions ou par un maniement fautif.
Consignes de sécurité
Cet appareil peut causer des blessures graves en cas de maniement impropre. Lisez attentivement le mode d'emploi avant de travailler avec le broyeur et familiarisez-vous avec toutes ses pièces de service. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.
Symboles utilisés dans le mode d'emploi
Signes de danger avec conseils de prévention des accidents sur les personnes ou des dégâts matériels.
FR CH
Signes indicatifs (l'impératif est expliqué à la place des points d'exclamation) avec conseils de prévention des dégâts.
Signes de conseils avec des informations pour une meilleure manipulation de l'appareil.
Pictogrammes sur l'appareil
Attention!
Lire la notice d'utilisation
Porter une protection visuelle et acoustique
Porter des gants de protection
Ne pas exposer l'appareil à la pluie
Attention ! Arrêter le moteur et retirer la fiche de secteur avant d'exécuter tout travail de réglage ou de nettoyage ou bien si le câble de connexion s'est emmêlé ou a été endommagé.
Attention! Cylindre porte- couteaux en rotation, danger de blessure!
à distance des orifices quand la machine est en marche.
Attention! Danger de projection de particules! Rester à distance de l'orifice de remplissage et de la zone d'éjection et maintenir les tierces personnes à l'écart du périmètre dangereux.
Classe de protection II
Attention! Danger de choc électrique!
Retirez la fiche de contact avant tous travaux sur l'appareil.
Niveau de puissance sonore garanti
Les machines n'ont pas leur place dans les ordures ménagères.
Consignes générales de sécurité
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Ne permettez jamais à des enfants ou à d'autres personnes ne connaissant pas le mode d'emploi d'utiliser l'appareil. Il se peut que des dispositions locales fixent l'âge minimum de l'utilisateur.
Respectez les lois de protection contre le bruit et les prescriptions locales.
Attention ! En cas d'utilisation d'outils électriques, afin de se protéger contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées:
Préparation:
- Ne vous servez jamais de l'appareil lorsque des personnes ou des animaux se trouvent à proximité.
- Portez des protège-oreilles et des lunettes de protection pendant toute la durée de fonctionnement.
- Portez une tenue de travail adéquate, notamment des gants de protection, des chaussures solides et un pantalon long. Ne portez pas de vêtements flottants ou comportant des rubans et cordons pendants.
- N'utilisez l'appareil que dans un espace dégagé (i.e. sans mur ou autre objet statique), sur une surface solide et plane.
- N'utilisez pas la machine sur une surface pavée recouverte de gravier car les matières éjectées pourraient causer des blessures.
- Contrôlez avant la mise en marche que tous les écrous, vis, boulons et autres fixations soient solidement fixés. Les couvercles doivent se trouver à l'endroit adéquat et dans un bon état de fonctionnement. Les auto-collants abîmés ou illisibles doivent être remplacés.
- Utilisez exclusivement des pièces de rechange et des accessoires livrés et conseillés par le fabricant. L'emploi de pièces qui ne sont pas d'origine entraîne une perte immédiate des droits à la garantie.
- Ne laissez pas l'appareil marcher sans
surveillance, remisez-le dans un lieu sec et hors de la portée des enfants.
- Ne branchez l'appareil qu'à une prise de courant équipée d'un interrupteur de protection contre les courants de court-circuit (interrupteur FI) avec une intensité assignée qui ne dépasse pas 30 mA.
Travail avec l'appareil:
- Avant de démarrer votre machine assurer vous qu' aucune pièce ou branche n'est insérée dans l'ouverture des lames, que le produit soit en position stable et dans un espace rangé ou clair de tout encombrement. Vérifier l'état de votre rallonge électrique ainsi que le câble d'alimentation de votre appareil. Utiliser vos équipements de protection nécessaire.
- Ne pas toucher les lames avant que la machine ne soit déconnectée de l'alimentation et l'arrêt complet du fonctionnement des lames.
- Avant de mettre l'appareil en marche, assurez-vous que l'entonnoir soit vide.
- Veillez à maintenir la tête, les cheveux et le corps à une distance raisonnable de l'entrée du broyeur.
- Ne touchez pas l'entonnoir pendant que l'appareil est en fonctionnement. Une fois arrêté, l'appareil continue de fonctionner pendant un court laps de temps.
- Lorsque la machine fonctionne, toujours se tenir en dehors de la zone d'éjection.
- Veillez toujours à avoir un bon équilibre et une position assurée. Lorsque vous introduisez les matières à broyer, ne vous avancez pas et ne vous placez jamais à un niveau plus élevé que l'appareil.
- En introduisant les résidus, veillez à ce
FR CH
qu'ils ne contiennent jamais d'objets durs comme du métal, des pierres, du verre ou d'autres corps étrangers.
- N'utilisez pas l'appareil sous la pluie et par mauvais temps, ne travaillez qu'à la lumière du jour ou avec un bon éclairage.
- Ne travaillez jamais avec l'appareil lorsque vous êtes fatigué, mal concentré ni après avoir absorbé de l'alcool ou des médicaments. Travaillez avec mesure.
- Arrêtez l'appareil et retirez la fiche de contact:
- lorsque vous n'utilisez pas l'appareil, le transportez ou le laissez sans surveillance;
- avant de libérer une lame bloquée.
- lorsque vous contrôlez l'appareil, le nettoyez ou débloquez des fonctions;
- lorsque vous entreprenez des travaux de nettoyage ou d'entretien ou changez des accessoires;
- lorsque le câble électrique ou le câble de rallonge est endommagé;
- lorsque vous voulez déplacer ou soulever l'appareil,
- lorsque des corps étrangers s'introduisent dans l'appareil et s'il se produit des bruits insolites ou des vibrations (rechercher les dommages, vérifier et serrer les pièces lâches, remplacer ou réparer toutes les pièces endommagées par des pièces ayant des caractéristiques équivalentes).
- Si lors de la mise en marche de votre machine, celle-ci vibre anormalement ou fait un bruit anormal, débrancher la fiche de prise de courant et inspecter le serrage des lames et s'assurer qu'aucun résidu ne bloque ou reste
coincé entre les lames. Au cas ou vous ne détecteriez pas le problème, retourner la machine dans un service après vente.
- Ne laissez pas les matières traitées s'accumuler dans la zone d'éjection; cela risquerait d'empêcher une éjection correcte et de provoquer un retour des déchets par l'orifice de remplissage.
- Ne transportez pas l'appareil et ne le retournez pas avec le moteur en marche.
- Ne pas introduire les mains, d'autres parties du corps et les vêtements dans la chambre de remplissage, le canal d'éjection ou les approcher à proximité d'autres pièces mobiles.
- En cas d'engorgement dans l'ouverture d'entrée ou de sortie de la machine, éteignez le moteur et retirez la fiche de secteur avant d'éliminer les restes de matériaux coincés dans l'ouverture d'entrée ou dans le canal d'éjection. Faites attention à ce que des déchets ou d'autres matières similaires ne se déposent pas sur le moteur afin d'éviter tout dommage au moteur ou éviter qu'il ne prenne feu. Lors de la mise en service du mécanisme de démarrage de la machine, n'oubliez pas que sur ces machines actionnées par moteur, un outil tranchant va également se mettre en marche.
!
Prudence! Vous évitez ainsi d'endommager l'appareil et les éventuelles conséquences pouvant affecter les personnes :
- Prenez soin de votre appareil. Nettoyez régulièrement les fentes de ventilation et conformez-vous aux instructions d'entretien.
- Ne surchargez pas votre appareil. Restez dans le domaine de performance mentionné. N'utilisez pas de machines peu performantes pour des travaux exigeants. N'utilisez pas votre appareil à des fins auxquelles il n'est pas destiné.
- N'arrêtez l'appareil que lorsqu'il est complètement vide, le broyeur risquerait sinon de se boucher et de ne plus pouvoir démarrer.
- N'essayez pas de réparer l'appareil vous-même, sauf si vous possédez une formation appropriée. Toutes les réparations qui ne sont pas indiquées dans cette notice doivent être effectuées exclusivement par notre centre de services.
- Si les lames ne coupent plus correctement ou si le moteur se coupe en surcharge, vérifier toutes les pièces de votre machine et remplacer les pièces usées. Si une intervention plus importante est nécessaire, veuillez contacter un service après vente.
Sécurité électrique :
Prudence : vous éviterez ainsi les blessures et les accidents dus au choc électrique :
- Pour le branchement de la rallonge, utilisez le serre-câble prévu à cet effet.
- Avant chaque utilisation, contrôlez la conduite d'alimentation et le câble de prolongation pour détecter dommages et vieillissement. N'utilisez pas l'appareil, si le câble est endommagé ou est usé.
- Si le câble d'alimentation est endommagé en court d'utilisation, arrêter la machine et débrancher la rallonge électrique avant de débrancher le câble d'alimentation de la
machine.
- Ne pas toucher le broyeur si les câbles sont endommagés ou usés.
- Ne pas brancher un câble endommagé à l'alimentation et ne pas toucher un câble endommagé avant qu'il ne soit débranché de l'alimentation. Un câble endommagé peut entraîner un contact avec les parties actives.
- Les câbles, prises mobiles et fiches endommagées ou les conduites d'alimentation non conformes aux prescriptions ne doivent pas être utilisés. En cas d'endommagement du câble d'alimentation, retirez immédiatement la fiche de la prise. Ne touchez en aucun cas le câble de réseau tant que la fiche de contact n'est pas retirée.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger
- N'utilisez pas l'appareil lorsque l'interrupteur de marche / arrêt ne fonctionne pas. Les interrupteurs endommagés doivent être remplacés par notre centre de services (voir adresse page 61).
- Utilisez exclusivement des câbles de rallonge autorisés pour les travaux en extérieur et protégés contre les éclaboussures. Le câble de rallonge doit posséder un toron d'au moins 1,5 mm² pour un câble d'une longueur inférieure à 25 m et 2,5 mm² si sa longueur dépasse 25 m. Avant la première utilisation, déroulez toujours un tambour de câble complètement. Vérifiez le bon état du câble.
- Maintenir les rallonges éloignées des lames. Les lames peuvent endommager les câbles et entraîner un contact avec les parties actives»
FR CH
- Ne vous servez pas du câble pour retirer la fiche de contact de la prise. Protégez le câble de la chaleur, de l'huile et des bords tranchants.
Description générale
Description du fonctionnement
La broyeur de jardin possède un moteur électrique performant équipé d'un frein moteur, d'une protection contre la surcharge et d'un dispositif de blocage du redémarrage assurant une sécurité supplémentaire. Le mécanisme de coupe consiste en un système de cylindre qui fonctionne sans bruit et entraîne automatiquement les matières à broyer. Un robuste châssis garantit une position sûre et une bonne mobilité de l'appareil. Pour la fonction des pièces de service, veuillez vous reporter aux descriptions suivantes.
Vous trouverez les illustrations sur la page de rabat avant.
Vue d'ensemble
1 Roues
2 Bac de récupération
3 Interrupteur de sécurité
4 Embout du broyeur
5 Câble électrique avec système anti-traction
6 Poignée de transport
7 Commutateur de réarmement
8 Entonnoir
9 Commutateur du mode de service
10 Système de coulisses
11 Vis de réglage
12 Châssis
13 Pieds
Instructions de montage
Déballage de l'appareil
- Retirez l'appareil de son emballage.
-
Retirez le bac de récupération (2) du châssis (12) et enlevez l'embout du broyeur et les accessoires.
-
Contrôlez si toutes les pièces ont été fournies :
Pièces fournies
- Instructions d'utilisation et consignes de sécurité
- Embout du broyeur
- Châssis
- Bac de récupération
- Deux roues et deux pieds de réglage avec matériel de montage
- Tire-fonds
- Clé mâle coudée pour vis à six pans creux
- Système de coulisses
Assemblage de l'appareil
① Montez les deux roues (1). Clipsez les couvercles de roue dans les roues.
② Vissez les deux pieds de réglage (13) sur le châssis (12).
③ Avec les quatre vis fournies, fixez la couronne du hacheur (4) au châssis (12).
- Pour introduire le sac de ramassage
(
A2) le commutateur de sécurité (voir image D) doit être déverrouillé, c'est-à-dire se trouver dans la position
« OFF ». Poussez le sac de ramassage (A 2) dans le châssis (A 12) avec le commutateur de sécurité (A 3) sur le côté des roues (A 1). Le sac de ramassage (A 2) ne peut être introduit que dans une seule direction.
- Pour verrouiller le bac de récupération (A2), placez l'interrupteur de sécurité (voir figure D) en position „ON“.
Utilisation
Mise en service
Avant la mise en service, vérifiez si l'embout du broyeur a été mis correctement en place sur le châssis et si le bac de récupération et l'interrupteur de sécurité sont bien positionnés (voir figure D).
L'appareil ne peut pas être mis en marche si le bac de récupération ou l'interrupteur de sécurité ne sont pas positionnés correctement.
Mise en marche et arrêt
Veillez à ce que la tension électrique corresponde aux indications de la plaque signalétique.
Formez une boucle avec l'extrémité du câble de rallonge et accrochez-la dans le système anti-traction du câble électrique (A 5).
Branchez le câble de rallonge.
L'entonnoir doit être vide.

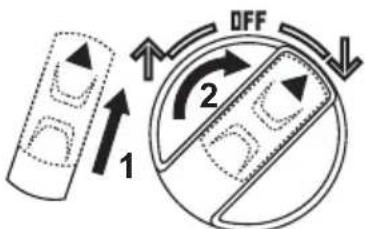

- Pour effectuer la mise sous courant, poussez le dispositif de verrouillage du commutateur du mode de service (A9) vers l'avant et tournez le commutateur du mode de service vers la droite. Le commutateur du mode de service s'enclenche. Pour démarrer l'appareil, tournez le commutateur de mode de fonctionnement hors du point de repos.


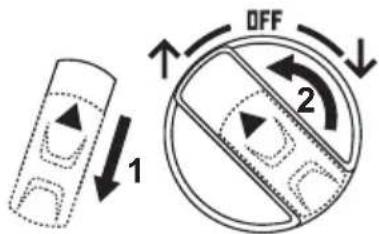

- Pour mettre la machine hors tension, retournez vers la gauche le commutateur du mode de service (A 9). L'appareil continue de fonctionner après avoir été arrêté.
Vider le bac de récupération
Videz le bac de récupération à temps. Attention, le bac de récupération placé sous la goulotte d'éjection ne se remplit pas de façon uniforme !
- Arrêtez l'appareil.
- Déverrouillez le bac de récupération (A 2) en plaçant l'interrupteur de sécurité (A 3) en position „OFF“.
FRCH
- Retirez le bac de récupération ( A 2) du châssis ( A 12) et videz-le.
- Vérifiez que la zone de l'interrupteur de sécurité (A 3) ne contienne pas d'échardes avant de réinsérer le bac de récupération (A 2).
- Remettez le bac de récupération (A 2) en place et placez l'interrupteur de sécurité (A 3) en position „ON“.
Protection contre la surcharge
En cas de surcharge, par exemple, en présence de trop grosses branches, l'appareil s'arrête automatiquement.
Blocage du redémarrage
Après un arrêt automatique dû la surcharge, l'appareil ne se remet pas automatiquement en marche.
Pour une nouvelle mise sous courant nouvelle, tournez d'abord le commutateur du mode de service (A9) dans la position « OFF ».
Appuyez sur le commutateur de réarmement (A 7).
Mettez de nouveau l'appareil sous tension.
Instructions de travail
Instructions de travail générales
En maniant le broyeur, restez à une distance suffisante de l'appareil car les branches longues risquent de dévier lorsqu'elles sont entraînées.
Porter une protection visuelle et acoustique.
Porter des gants de protection.
- Pour des raisons de sécurité, l'appareil ne fonctionne pas si le bac de récupération ( A 2) n'est pas positionné correctement.
- Introduisez les branches dans l'appareil en les maintenant fermement jusqu'à ce qu'elles soient entraînées automatiquement.
- Respectez la vitesse d'introduction possible du hacheur et ne surchargez pas l'appareil.
- Pour la vitesse de travail, conformez-vous aux capacités du broyeur et ne surchargez pas l'appareil.
- Pour éviter un bourrage, alternez le broyage de déchets de jardin fanés, accumulés depuis plusieurs jours et de rameaux fins avec celui de branches.
- Avant le broyage, éliminez des racines les restes de terre et les cailloux.
- Ne hachez pas de matières molles, humides, telles que des déchets de cuisine, de l'herbe ou des feuilles mais déposez les directement sur le compost.
- Réservez jusqu'à la fin quelques branches sèches afin de les utiliser pour contribuer au nettoyage de l'appareil.
- Ne mettez l'appareil hors de service que lorsque tous les déchets à broyer sont passés par la zone du cylindre porte-couteaux. Le cylindre risque sinon de se bloquer lors d'un nouveau démarrage.
Elimination des blocages
- Poussez vers l'arrière le dispositif de verrouillage du commutateur du mode de service (A 9) et tournez le commutateur du mode de service vers la gauche.
Le commutateur du mode de service ne s'enclenche pas.
Le sens de rotation ne peut être changé que si les broussailles à broyer ont été retirées.
- En cas de blocage persistant, vous pouvez augmenter l'écartement entre le plateau de pression et l'arbre portelames en tournant la vis de postréglage (A 11) dans le sens inverse des aiguilles d'une montre. Remettez ensuite l'appareil sous tension en tournant le commutateur du mode de service (A 9) Lorsque les broussailles à hacher ont été retirées, vous devez régler à nouveau le plateau de pression en tournant la vis de postréglage (A 11) dans le sens des aiguilles d'une montre.
Si, d'une manière tout à fait inhabituelle, le blocage n'est pas éliminé en exécutant cette procédure, vous pouvez encore procéder de la manière suivante:
• Retirez les quatre vis à six pans creux (14) de la plaque du boîtier (16).
- Otez la plaque du boîtier. Pour ce faire, vous devrez peut-être, faire de légers mouvements vers l'arrière, car deux contre-paliers sont présents dans la plaque du boîtier.
- Vous pouvez maintenant éliminer le blocage dans l'appareil.
- Lorsque vous remettez la plaque de boîtier (16) en place, faites attention à bien la positionner. Il faut tenir compte de l'axe de la lame (18), de la tige du plateau pression (17) et des quatre filetages (15).
- Vissez la plaque de boîtier (16) avec les quatre vis à six pans creux (14).
Réglage de la contre-lame
La contre-lame étant correctement réglée à la livraison, un réglage n'est nécessaire que si elle est usée. Vous remarquez que la contre-lame est usée lorsque les déchets ne sont plus que légèrement écrasés et qu'ils forment une chaîne continue.
Lors du rodage d'une nouvelle machine, il est possible de devoir au début réajuster la contre-lame à des intervalles assez courts.
-
Mettez l'appareil sous tension en tournant le commutateur du mode de service (A 9) vers la droite.
-
Tournez lentement la vis de réglage (A11) dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez des bruits d'affûtage. La goulotte d'éjection rejette de petits éclats d'aluminum.
Évitez de réajuster la contre-lame trop loin afin de ne pas l'user inutilement.
Entretien et nettoyage
Faites exécuter les travaux non mentionnés dans cette notice par un point de service après-vente que nous avons agréé. Utilisez uniquement des pièces d'origine.
Portez des gants lorsque vous manipulez le cylindre porte-couteaux.
Avant tous travaux d'entretien et de nettoyage, mettez l'appareil hors service, retirez la fiche de contact et attendez que l'appareil s'immobilise.
Travaux de nettoyage et d'entretien généraux
Ne nettoyez pas le broyeur au jet d'eau. Danger de choc électrique!
- Maintenez l'appareil, les roues et les ouvertures d'aération toujours propres. Pour le nettoyage, utilisez une brosse douce ou un chiffon, mais pas de nettoyant ni de solvant.
- Vérifiez avant chaque utilisation que l'appareil, en particulier ses dispositifs de sécurité, ne présente pas de défectuosités telles que des pièces mal fixées, usées ou endommagées. Assurez-vous que tous les écrous, vis et boulons soient bien vissés.
- Vérifiez que les couvercles et les dispositifs de protection soient en bon état et correctement placés. Dans le cas contraire, remplacez-les.
- Remisez l'appareil dans un lieu sec et hors de portés des enfants. Ne recouvrez pas l'appareil de sacs en nylon, il pourrait se former de la moisissure.
Pièces de rechange
Vous pouvez commander les pièces de rechange directement auprès de notre centre de services (voir adresse page 61). Indiquez lors de la commande le type de la machine et le numéro de position sur l'éclaté de pièces détachées.
Elimination et protection de l'environnement
Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.
Les machines n'ont pas leur place dans les ordures ménagères.
Portez l'appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Demandez conseil sur ce point à notre centre de services.
Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
Garantie
- Nous accordons 36 mois de garantie pour cet appareil. Pour une utilisation industrielle ainsi que pour les appareils de rechange, le droit de garantie ne vaut que 12 mois, conformément aux prescriptions légales.
En cas de réclamation sous garantie, nous vous prions de contacter notre centre de services (n° de tel, n° de fax, adresse e-mail voir page 61). Nos collaborateurs
vous fourniront toutes les informations nécessaires au traitement de votre réclamation.
- Les dommages dûs à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissent une usure normale et restent exclus de la garantie, en particulier le cylindre porte-couteaux et la contre-lame.
- En outre, les droits de garantie sont valables à condition que les consignes de nettoyage et d'entretien indiquées dans le mode d'emploi aient été respectées.
- Les dommages dus à un défaut de matériel ou à un vice de fabrication seront éliminés gratuitement soit par un remplacement, soit par une réparation. La condition préalable est de rapporter au détaillant l'appareil dans son intégrité avec le justifi catif d'achat et de garantie.
- Vous pouvez faire exécuter les réparations qui ne sont pas soumises à la garantie par notre centre de services contre facturation. Nous vous établissons volontiers un devis. Nous ne pouvons traiter que les appareils qui sont correctement emballés et suffi samment affranchis.
- Les appareils expédiés en port dû, en colis encombrant, en express ou par frêt spécial ne seront pas acceptés.
- Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
Caractéristiques techniques
Broyeur silencieux ....FLH 2500 A1 Puissance absorbée nominale .....2500 W Tension réseau .....220V-240V, 50 Hz Classe de protection ..... Indice de protection .....IP24 Diamètre de branches .....max.42 mm* Capacité du bac de récupération .... env. 60 l Poids.....21 kg Niveau de pression acoustique (L pA ) .....87,0 dB(A); K pA = 3,0 dB(A) Niveau sonore mesuré (L WA ) ...92,0 dB(A); K wA = 1,0dB(A) garanti.....94,0 dB(A)
Niveau de acoustique garanti RAL-UZ54:2010-03
Niveau sonore ....92dB(A) Niveau de pression acoustique ....85db(A)
* L'épaisseur maximale de la branche qui peut être broyée dépend du type de bois et de la qualité du matériau qui doit être broyé. En ce qui concerne le bois dur (par exemple les branches de chêne/ de hêtre) l'épaisseur maximale est inférieure à celle du bois tendre (par exemple le bois de pin/de sapin). Dans le cas du bois sec ou nouveaux l'épaisseur de broyage peut se réduire également.
Les valeurs acoustiques ont été calculées d'après le procédé de mesurage du bruit EN 13683:2009-09, annexe F.
L'impédance de réseau maximale admissible pour le point de raccord électrique de 0,307 ohms ne doit pas être dépassée.
FR CH
Vérifiez, s'il y a lieu, auprès de votre entreprise d'alimentation électrique que cette prescription est respectée.
Les valeurs acoustiques et de vibration ont été calculées sur la base des normes et prescriptions mentionnées dans la déclaration de conformité.
Nous nous réservons le droit de mettre cette notice à jour sans avertissement en y apportant des modifications techniques et optiques. Toutes les dimensions, informations et données mentionnées dans cette notice d'utilisation le sont par conséquent sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc être prises en considération.
Dépannage
| Problème Cause possible Solution | ||
| Le moteur ne fonctionne pas | Le bac de récupération n'est pas positionné correctement | Insérer correctement le bac de récupération et placer l'interrupteur de sécurité du bac de récupération en position „ON“. |
| Protection contre la surcharge | Pour une nouvelle mise sous courant nouvelle, tournez d'abord le commutateur du mode de service (A9) dans la position « OFF ». Appuyez sur le commutateur de réarmement (A7). Mettez de nouveau l'appareil sous tension. | |
| Pas de tension électrique | Contrôler la prise, le câble, la conduite et la fiche, les faire éventuellement réparer par un électricien qualifié | |
| L'interrupteur de sécurité du bac de récupération n'est pas enclenché | Placer l'interrupteur de sécurité sur „ON“(voir chapitre Utilisation „vider le bac de récupération “) | |
| Les déchets de jardin ne sont pas entraînés | Le cylindre porte-couteaux fonctionne en marche arrière | Modifier le sens de rotation avec la touche |
| La matière à broyer est trop molle | Rajouter du bois ou des branches sèches et les broyer | |
| Le cylindre porte-couteaux est bloqué | Éliminer le blocage (voir chapitre Instructions de travail) | |
| La matière à broyer forme une chaîne continue | Contre-lame mal ajustée | Régler la contre-lame (voir chapitre Instructions de travail) |
Indice
Uso previsto 32
Explosionszeichnung • Éclaté des pièces déta- chées • Disegno esploso • Explosietekening
38, rue du Général Hoche
03000 Moulins
Tel.: 04 7046 6200
04 7046 6249
04 7042 6509
Fax: 04 7046 3509
e-mail:
multiservices.moulinois@wanadoo.fr
Homepage:
http://multiservice.no-ip.org/
IAN 64268
