Produkttyp	Mechanischer Häcksler (Gartenhäcksler)
Marke	Florabest
Modell	FLH 2500 A1
Nennleistungsaufnahme	2500 W
Netzspannung	220 V - 240 V, 50 Hz
Schutzklasse	II
Schutzart	IP24
Max. Aststärke	42 mm
Fassungsvermögen des Auffangbehälters	60 L
Gewicht	21 kg
Schalldruckpegel	87 dB(A)
Garantierter Schallleistungspegel	94 dB(A)
Schneidsystem	Leiser Messerzylinder
Hauptfunktionen	Zerkleinerung von Grünabfällen, Überlastschutz, Wiederanlaufsperre
Pflege und Reinigung	Reinigung mit Bürste oder Tuch, kein Wasserstrahl, Befestigungen überprüfen
Sicherheit	Sicherheitsschalter am Auffangbehälter, Zugentlastung, Motorstopp vor Wartung
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich, Reparaturen durch autorisierte Fachwerkstatt
Garantie	36 Monate (12 Monate bei gewerblicher Nutzung)

Häufig gestellte Fragen - FLH 2500 A1 FLORABEST

Wie starte ich den Häcksler FLH 2500 A1?

Stellen Sie sicher, dass der Trichter leer und der Auffangbehälter richtig positioniert ist, wobei der Sicherheitsschalter auf 'ON' steht. Drücken Sie die Verriegelung des Betriebsartenwahlschalters nach vorne und drehen Sie den Schalter nach rechts. Schließen Sie das Verlängerungskabel an, indem Sie eine Schlaufe in die Zugentlastung bilden.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst, ob der Auffangbehälter richtig eingesetzt und der Sicherheitsschalter auf 'ON' steht. Stellen Sie sicher, dass der Überlastschutz nicht aktiviert ist: Schalten Sie den Schalter auf 'OFF', drücken Sie die Reset-Taste und starten Sie erneut. Wenn das Problem weiterhin besteht, prüfen Sie die Netzspannung und das Kabel.

Wie leere ich den Auffangbehälter?

Schalten Sie das Gerät aus, stellen Sie den Sicherheitsschalter des Auffangbehälters auf 'OFF', um ihn zu entriegeln, nehmen Sie den Behälter vom Rahmen ab, leeren Sie ihn, prüfen Sie auf Holzsplitter um den Schalter, setzen Sie den Behälter wieder ein und verriegeln Sie ihn in Position 'ON'.

Was tun bei einer Verstopfung?

Drücken Sie die Verriegelung nach hinten und drehen Sie den Betriebsartenwahlschalter nach links, um die Drehrichtung umzukehren. Wenn die Blockierung anhält, können Sie die Einstellschraube lösen (gegen den Uhrzeigersinn drehen), um den Abstand zu vergrößern. Als letztes Mittel entfernen Sie die Schrauben der Gehäuseplatte, um manuell zu entblockieren.

Wie stelle ich das Gegenmesser ein?

Schalten Sie das Gerät ein, drehen Sie die Einstellschraube langsam im Uhrzeigersinn, bis ein Schleifgeräusch zu hören ist. Ziehen Sie nicht zu fest an. Eine Nachjustierung ist erforderlich, wenn das Material zerdrückt statt geschnitten wird.

Welche Schutzausrüstung ist erforderlich?

Tragen Sie eine Schutzbrille, einen Gehörschutz, Schutzhandschuhe, feste Schuhe und lange Hosen. Tragen Sie keine flatternden Kleidungsstücke.

Kann man feuchtes Astwerk oder Gras häckseln?

Nein, häckseln Sie keine weichen oder feuchten Materialien wie Küchenabfälle, Gras oder Blätter. Entsorgen Sie diese direkt auf dem Kompost. Der Häcksler ist für faserige oder holzige Gartenabfälle ausgelegt.

Wie reinige ich den Häcksler?

Vor jeder Reinigung das Gerät ausschalten, den Netzstecker ziehen und den vollständigen Stillstand abwarten. Mit einer weichen Bürste oder einem trockenen Tuch reinigen. Niemals Wasser oder chemische Reinigungsmittel verwenden. Überprüfen Sie regelmäßig Schrauben und Sicherheitseinrichtungen.

Was tun bei Überlast?

Das Gerät stoppt automatisch bei Überlast. Zum Neustart den Schalter auf 'OFF' stellen, die Reset-Taste drücken und das Gerät wieder einschalten. Vermeiden Sie das Einlegen zu dicker Äste.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Kundendienst erhältlich. Bitte beachten Sie die auf Seite 61 der Anleitung angegebene Adresse. Geben Sie den Maschinentyp und die Positionsnummer in der Explosionszeichnung an.

BEDIENUNGSANLEITUNG FLH 2500 A1 FLORABEST

Originalbetriebsanleitung

IT CH

Biotrituratore

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

Verwendungszweck.... 5

Sicherheitshinweise 5

Bildzeichen in der Anleitung .... 5

Bildzeichen auf dem Gerät 6

Allgemeine Sicherheitshinweise ..... 6

Allgemeine Beschreibung 9

Funktionsbeschreibung 9

Übersicht 9

Montageanleitung 9

Auspacken 9

Lieferumfang 9

Gerät zusammenbauen 10

Bedienung 10

Inbetriebnahme 10

Ein- und Ausschalten 10

Fangbox leeren .....11

Überlastungsschutz ....11

Wiederanlaufsperre ....11

Arbeitshinweise ....11

Allgemeine Arbeitshinweise .....11

Blockierungen lösen 12

Druckplatte nachstellen 12

Wartung und Reinigung 13

Allgemeine Reinigungs- und Wartungsarbeiten .... 13

Ersatzteile.... 13

Entsorgung/Umweltschutz 13

Garantie 13

Technische Daten 14

Fehlersuche 15

Bestellkarte 17/18

EG-Konformitätserklärung 56

Explosionszeichnung 59

Das Gerät ist zum Zerkleinern von fase-rigen oder holzigen Gartenabfällen wie z.B.Hecken- und Baumschnitt, Äste, Rinde oder Tannenzapfen bestimmt.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Häcksler darf nicht mit Steinen, Glas, Metall, Knochen, Kunststoffen oder Stoffabfällen befüllt werden.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Bedie nungsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut. Fragen Sie bei Unsicherheiten einen Fachmann um Rat. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

DE AT CH

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung!

Bedienungsanleitung lesen

Augen- und Gehörschutz tragen

Schutzhandschuhe tragen

Gerät nicht dem Regen aussetzen

Achtung ! Motor ausschalten und Netzstecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich die Anschlussleitung verfangen hat oder beschädigt wurde.

Achtung! Verletzungsgefahr durch rotierende Messerwalze! Hände und Füße außerhalb der Öffnungen halten, wenn die Maschine läuft.

Achtung! Gefahr durch weg- schleudernde Teile! Abstand zum Einfülltrichter und Auswurf- zone halten und Dritte aus dem Gefahrenbereich fernhalten.

Schutzklasse II

Achtung! Gefahr durch elektrischen Schlag!

Vor allen Arbeiten an dem Gerät den Netzstecker ziehen.

Garantierter Schallleistungspegel

Elektrische Geräte gehören nicht in den Hausmüll.

Allgemeine Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Vorbereitung:

- Setzen Sie das Gerät niemals ein, während Personen oder Tiere in der Nähe sind.

- Tragen Sie Gehörschutz und eine Schutzbrille während der gesamten Betriebsdauer.

- Tragen Sie geeignete Arbeitskleidung wie Schutzhandschuhe, festes Schuhwerk und lange Hosen. Tragen Sie keine lose herabhängende Kleidung oder solche mit hängenden Bändern oder Kordeln.

- Benutzen Sie das Gerät nur im Freien (d.h. nicht an einer Wand oder einem anderen starren Gegenstand) und auf einer festen, ebenen Fläche.

- Benutzen Sie die Maschine nicht auf einer gepflasterten mit Kies bestreuten Fläche, auf der ausgewor-fenes Material Verletzungen verursachen könnte.

- Vor Inbetriebnahme sind alle Schrauben, Muttern, Bolzen und anderes Befestigungsmaterial auf ihren festen Sitz zu prüfen. Abdeckungen müssen an ihrem Platz und in gutem Arbeitszustand sein. Beschädigte oder unleserliche Aufkleber sind zu ersetzen.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

- Lassen Sie das Gerät nicht unbeaufsichtigt laufen und bewahren Sie es trocken und für Kinder unzugänglich auf.

- Schließen Sie das Gerät nur an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.

- Bei Benutzung im Freien muss das

Gerät an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA angeschlossen werden.

Arbeiten mit dem Gerät:

- Vergewissern Sie sich vor Starten des Gerätes, dass der Einfülltrichter leer ist

- Halten Sie mit Kopf, Haaren und Körper Abstand zum Einfülltrichter.

- Greifen Sie während des Betriebes nicht in den Einfülltrichter. Nach dem Abschalten läuft das Gerät noch kurze Zeit nach.

- Achten Sie immer auf Ihr Gleichgewicht und festen Stand. Beugen Sie sich nicht vor und stehen Sie beim Einwerfen von Material niemals höher als das Gerät.

- Achten Sie darauf, dass bei Einwurf von Material niemals harte Gegenstände wie Metall, Steine, Glas oder andere Fremdkörper enthalten sind.

- Benutzen Sie das Gerät nicht bei Regen und bei schlechter Witterung. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker:

- wenn Sie das Gerät nicht benutzen, es transportieren oder unbeaufsichtigt lassen:

- vor dem Freimachen eines blockierten Messers.

- wenn Sie das Gerät kontrollieren, es

DE AT CH

reinigen oder Blockierungen entfernen;

- wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;

- wenn das Strom- oder Verlängerungskabel beschädigt oder verheddert ist;

- wenn Sie das Gerät bewegen oder hochheben wollen;

- wenn Fremdkörper in das Gerät gelangen, bei ungewöhnlichen Geräuschen oder Vibrationen (überprüfen Sie vor Neustart das Gerät auf Schäden).

- Lassen Sie verarbeitetes Material nicht innerhalb des Auswurfbereiches anhäufen; dies könnte den richtigen Auswurf verhindern und zu Rückschlag des Materials durch den Einfülltrichter führen.

- Transportieren und kippen Sie das Gerät nicht bei laufendem Motor.

- Hände, andere Körperteile und Kleidung sind nicht in die Einfüllkammer, Auswurfkanal oder in die Nähe anderer beweglicher Teile zu bringen.

- Bei Verstopfungen im Ein- oder Auswurf der Maschine schalten Sie den Motor aus und ziehen Sie den Netzstecker, bevor Sie Materialreste in der Einwurföffnung oder im Auswurfkanal beseitigen. Achten Sie darauf, dass der Motor frei von Abfällen und sonstigen Ansammlungen ist, um den Motor vor Schaden oder möglichen Feuer zu bewahren. Denken Sie daran, dass bei Inbetriebnahme des Startmechanismus bei motorbetriebenen Maschinen sich auch das Schneidwerkzeug in Betrieb setzt.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus tierende Personenschäden:

• Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Lüftungsöffnungen und befolgen Sie die Wartungsvorschriften.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Schalten Sie das Gerät erst aus, wenn der Einfülltrichter völlig entleert ist, da das Gerät sonst verstopfen und u.U. danach nicht mehr anlaufen könnte.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von unserem Service-Center ausgeführt werden.

Elektrische Sicherheit

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie

durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei unserem Service-Center ersetzt werden.
• Verwenden Sie nur für den Außenbereich zugelassene, spritzwassergeschützte Verlängerungskabel. Der Litzenquerschnitt des Verlängerungskabels muss bei Kabeln bis 25 m mindestens 1,5 mm², bei Kabeln über 25 m 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Leisehäcksler besitzt einen leistungs- starken Elektromotor, Überlastungsschutz und Wiederanlaufsperre für zusätzliche Sicherheit. Als Schneidsystem wird ein Walzensystem eingesetzt, das sehr leise arbeitet und das Häckselgut automatisch einzieht. Das robuste Fahrgestell sorgt für Standsicherheit und gute Beweglichkeit des Gerätes.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Laufrad

2 Fangbox
3 Sicherheitsschalter
4 Häcksleraufsatz
5 Netzkabel mit Zugentlastung
6 Transportgriff
7 Reset-Schalter
8 Einfülltrichter
9 Betriebsartenwahlschalter
10 Nachschieber
11 Nachstellschraube
12 Fahrgestell
13 Stellfuß

Montageanleitung

Auspacken

1. Nehmen Sie das Gerät aus der Verpackung.

B 2. Ziehen Sie die Fangbox (2) aus dem Fahrgestell (12) heraus und entnehmen Sie Häcksleraufsatz und Zubehör.

1. Prüfen Sie den Lieferumfang:

Lieferumfang

• Bedienungs- und Sicherheitshinweise
- Häcksleraufsatz
- Fahrgestell
- Fangbox
- Zwei Laufräder und zwei Stellfüße mit Montagematerial
• Schraubenschlüssel
• Innensechskantschlüssel
- Nachschieber

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Gerät zusammenbauen

① Montieren Sie die beiden Laufräder (1). Klipsen Sie die Radabdeckungen in die Laufräder ein.

② Schrauben Sie die beiden Stellfüße (13) an das Fahrgestell (12) an.
③ Befestigen Sie den Häcksler-aufsatz (4) mit den vier beiliegenden Schrauben auf dem Fahrgestell (12).

1. Zum Einschieben der Fangbox (A2) muss der Sicherheitsschalter (siehe Bild D) entriegelt, das heißt in der untersten Position sein. Schieben Sie die Fangbox (A2) in das Fahrgestell (A12), mit dem Sicherheitsschalter (A3) auf der Seite der Räder (A1). Die Fangbox (A2) lässt sich nur in eine Richtung einschieben.

2. Zum Verriegeln der Fangbox (A2)schieben Sie den Sicherheitsschalter (siehe Bild D) bis zum Anschlag nach oben, sodass nur noch das grüne Feld „ON“ zu sehen ist.

Bedienung Inbetriebnahme

Prüfen Sie vor der Inbetriebnahme den korrekten Sitz des Häcksleraufsatzes auf dem Fahrgestell sowie die richtige Position der Fangbox und des Sicherheitsschalters (siehe Bild D).

Das Gerät kann nicht eingeschaltet werden, wenn die Fangbox und der Sicherheitsschalter sich nicht in der korrekten Position befinden.

Ein- und Ausschalten

Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung am Netzkabel (A 5) ein.

Schließen Sie das Verlängerungskabel an. Der Einfülltrichter muss leer sein.

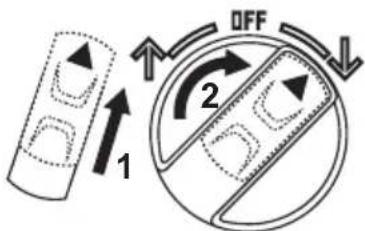

1. Zum Einschalten schieben Sie die Verriegelung des Betriebsartenwahlschalters (A 9) nach vorne und drehen Sie den Betriebsartenwahlschalter nach Rechts.

Der Betriebsartenwahlschalter rastet ein.

Drehen Sie den Betriebsartenwahl- schalter über den Rastpunkt hinaus, um das Gerät zu starten.

1 2 OFF

Füllen Sie Ihr Häckselgut in den Einfülltrichter. Das Material wird eingezogen und gehäckselt.

1. Zum Ausschalten drehen Sie den Betriebsartenwahlschalter (A9) wieder nach Links zurück.

Das Gerät läuft nach dem Ausschalten nach.

Fangbox leeren

Leeren Sie die Fangbox rechtzeitig. Beachten Sie, dass sich die Fangbox unter dem Auswurfkanal ungleichmäßig füllt!

1. Schalten Sie das Gerät aus.
2. Entriegeln Sie die Fangbox (A 2), in- dem Sie den Sicherheitsschalter (A 3) in die unterste Position bringen.
3. Ziehen Sie die Fangbox (A2) aus dem Fahrgestell (A12) heraus und entleeren Sie diese.
4. Vergewissern Sie sich, dass der Bereich des Sicherheitsschalters (A 3) frei von Holzsplittern ist, bevor Sie die Fangbox (A 2) wieder einschieben.
5. Setzen Sie die Fangbox (A2) wieder ein und schieben Sie den Sicherheits-schalter (A3) bis zum Anschlag nach oben, sodass nur noch das grüne Feld „ON“ zu sehen ist.

Überlastungsschutz

Bei Überbeanspruchung z.B. durch zu dicke Äste schaltet sich das Gerät automatisch ab.

Wiederanlaufsperre

Nach einer automatischen Abschaltung durch Überbeanspruchung läuft das Gerät nicht selbsttätig wieder an.

Zum erneuten Einschalten drehen Sie den Betriebsartenwahlschalter (A9) zunächst in Position „OFF“. Drücken Sie den Reset-Schalter (A7).

Schalten Sie das Gerät wieder ein.

Arbeitshinweise

Allgemeine Arbeitshinweise

Halten Sie beim Häckseln genügend Abstand zum Gerät, da lange Äste beim Einziehen ausschlagen können. Es besteht Verletzungsgefahr.

Tragen Sie Augen- und Gehörschutz. Tragen Sie Schutzhandschuhe.

• Das Gerät funktioniert aus Sicherheitsgründen nicht ohne korrekt positionierte Fangbox (A 2).
• Halten Sie Äste beim Zuführen in das Gerät fest, bis sie automatisch eingezogen werden.
• Richten Sie sich nach der möglichen Einzugsgeschwindigkeit des Häckslers und überlasten Sie das Gerät nicht.
• Um ein Verstopfen zu vermeiden, häckseln Sie welke, mehrere Tage gelagerte Gartenabfälle und dünne Zweige abwechselnd mit Ästen.
• Entfernen Sie vor dem Häckseln Wurzeln von anhängenden Erdresten und Steinen.
• Häckseln Sie kein weiches, feuchtes Material wie Küchenabfälle, Gras oder Blätter sondern kompostieren Sie es direkt.
• Heben Sie ein paar trockene Äste bis zum Schluss auf, um diese zur Unterstützung der Gerätereinigung zu benutzen.

DE AT CH

- Schalten Sie das Gerät erst aus, wenn sämtliches Häckselgut durch den Messerwalzenbereich gelaufen ist. Ansonsten kann beim erneuten Starten die Messerwalze blockieren.

Blockierungen lösen

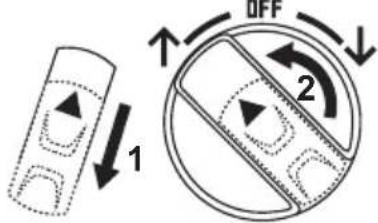

- Schieben Sie die Verriegelung des Betriebsartenwahlschalters (A 9) nach hinten und Drehen Sie den Betriebsartenwahlschalter nach Links. Der Betriebsartenwahlschalter rastet nicht ein.

OFF 1 2

Eingeklemmtes Häckselgut wird freigegeben.

Die Drehrichtung sollte nur bis zur Freigabe des Häckselgutes geändert werden.

- Bei hartnäckigen Blockierungen können Sie den Abstand der Druckplatte zur Messerwalze durch Drehen der Nachstellschraube (A 11) gegen den Uhrzeigersinn vergrößern. Schalten Sie danach das Gerät wieder durch Drehen des Betriebsartenwahlschalters (A 9) ein. Wenn das eingeklemmte Häckselgut frei ist, müssen Sie die Druckplatte wieder durch Drehen der Nachstellschraube (A 11) im Uhrzeigersinn nachstellen.

Ist die Blockierung unüblicherweise durch diese Vorgehensweise nicht behoben bleibt noch folgende Möglichkeit:

- Entfernen Sie die vier Innensechskantschrauben (14) an der Gehäuseplatte (16).

- Nehmen Sie die Gehäuseplatte ab. Möglicherweise müssen Sie dies mit leichten Ruckbewegungen vornehmen, da in der Gehäuseplatte auch zwei Gegenlager vorhanden sind.

- Jetzt können Sie die Blockierung im Gerät beheben.

- Achten Sie beim Wiederaufsetzen der Gehäuseplatte (16) auf die korrekte Positionierung. Sie ist durch die Messerwelle (18), den Andruckplattenstift (17) und die vier Gewinde (15) vorgegeben.

- Schrauben Sie die Gehäuseplatte (16) mit den vier Innensechskantschrauben (14) fest.

Druckplatte nachstellen

Die Druckplatte ist ab Werk richtig eingestellt, ein Nachstellen ist nur bei Abnutzung erforderlich. Eine Abnutzung erkennen Sie daran, dass das Häckselgut nur angequetscht wird und noch kettenförmig zusammenhängt. Der Einlaufvorgang einer neuen Maschine kann es notwendig machen, die Druckplatte zu Beginn in kürzeren Zeitintervallen nachstellen zu müssen.

1. Schalten Sie das Gerät durch Drehen des Betriebsartenwahlschalter (A 9) nach rechts ein.

2. Drehen Sie langsam die Nachstell- schraube (A 11) im Uhrzeigersinn, bis Schleifgeräusche hörbar sind. Aus dem Auswurfschacht fallen kleine Alu-Späne.

Vermeiden Sie unnötigen Verschleiß der Druckplatte, indem Sie zu weit nachstellen.

Wartung und Reinigung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit der Messerwalze Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Messerwalze ab.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Häcksler nicht mit Wasser ab. Gefahr durch elektrischen Schlag!

• Halten Sie das Gerät, die Räder und die Lüftungsöffnungen stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
• Kontrollieren Sie das Gerät, insbesondere Schutzeinrichtungen, vor jedem Gebrauch auf Beschädigungen wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Umhüllen Sie das Gerät nicht mit

Nylonsäcken, da sich Feuchtigkeit bilden könnte.

Ersatzteile

Ersatzteile können Sie direkt über unser Service-Center bestellen. Geben Sie bei der Bestellung den Maschinentyp und die Positionsnummer in der Explosionszeichnung an.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Garantie

• Für dieses Gerät leisten wir 36 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen.
  Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Kontaktaufnahme mit unserem Service-Center (Tel.-Nr., Fax-Nr., E-mail-Adresse siehe Seite 61). Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

- Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Be-

DE AT CH

dienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Messerwalze, Druckplatte.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
- Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.
- Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
- Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.
• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Leisehäcksler ...... FLH 2500 A1

Nennaufnahmeleistung......2500 W

Netzspannung .....220V-240 V, 50 Hz

Schutzklasse ...... □ II

Schutzart IP24

Aststärke.... max. 42 mm*

Inhalt der Fangbox.....ca. 60 l

Gewicht....21 kg

Schalldruckpegel(L _pA )

Garantierte Schallwerte nach RAL-UZ54:2010-03

Schallleistungspegel 92dB(A)

Schalldruckpegel 85db(A)

* Die max. häckselbare Aststärke ist abhängig von der Holzart und der Beschaffenheit des Häckselgutes. Bei Hartholz (z.B. Eichen-/Buchen-äste) ist die max. häckselbare Aststärke geringer als bei Weichholz (z.B. Kiefern-/Fichtenholz). Bei trockenem oder knorrigem Holz kann sich die Häckselstärke ebenfalls reduzieren.

Die Schallwerte wurden nach Geräuschmessverfahren EN 13683:2009-09, Anhang F ermittelt.

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt von 0,307 Ohm darf nicht überschritten werden.

Vergewissern Sie sich gegebenenfalls bei Ihrem Elektro-Versorgungs-Unternehmen über die Einhaltung dieser Anforderung.

Lärmwerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Motor läuft nicht	Fangbox nicht in korrekter Position	Fangbox korrekt einschieben und Sicherheitsschalter an der Fangbox bis zum Anschlag nach oben schieben, sodass nur noch das grüne Feld „ON“ zu sehen ist..
	Überlastungsschutz	Zum erneuten Einschalten drehen Sie den Betriebsartenwahlschalter (A 9) zunächst in Position „OFF“. Drücken Sie den Reset-Schalter (A 7). Schalten Sie das Gerät wieder ein.
	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektro-fachmann
	Sicherheitsschalter an der Fangbox nicht eingerastet	Sicherheitsschalter bis zum Anschlag nach oben schieben, sodass nur noch das grüne Feld „ON“ zu sehen ist (siehe Kapitel Bedienung „Fang-box leeren“).
Gartenabfälle werden nicht eingezogen	Messerwalze läuft rückwärts	Drehrichtung umschalten
	Häckselgut ist zu weich	mit Holz nachschieben oder trockene Äste durchhäckseln
	Messerwalze ist blockiert	Blockierung lösen (siehe Kapitel Arbeitshinweise)
Häckselgut hängt kettenförmig aneinander	Druckplatte nicht richtig eingestellt	Druckplatte nachstellen (siehe Kapitel Arbeitshinweise)

DE AT CH

BESTELLUNG

FLH 2500 A1 IAN 64268

*** nur für Lieferungen innerhalb Deutschlands ***

März 2011

Menge	Art. Nr.	Bezeichnung	Preis Stück	Gesamt Preis
	91092644	15 Druckplatte € 8,96
	91092641	12 Stellschraube € 1,48
	91092653	24 Shredderbox inkl. Schalter € 24,43

Zuzüglich 5,95 € Versandkosten pro Sendung

Bitte beachten Sie: Preise gültig bis 31.12.2011

Um Ihnen hohe Nebenkosten und Nachnahmegebühren zu ersparen, bitten wir um Zahlung per:

□ Abbuchung zu Lasten Kto.-Nr......BLZ......

Geldinstitut....Kontoinhaber....

□ Vorauskasse per Banküberweisung erfolgte am......

(Sparkasse Dieburg-Kto.110 119 328 - BLZ 508 526 51)

Kunde: ja □ Kd.Nr...... nein

Ort, Datum....Unterschrift....

Absender (bitte in Blockschrift)

freimachen

Nachname, Vorname

Straße

PLZ / Ort

Telefon

Bitte

Grizzly

Gartengeräte GmbH & Co. KG

Kundenservice

Postfach 13 63

D-64820 Groß Umstadt

Sommaire

Technische gegevens 53

Foutopsporing 55

Beschermingsklasse II

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de

Garden Italia SPA

Via Zaccarini, 8

IT – 29010 San Nicolò

a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Grizzly Service Österreich

Tel.: [phone]

Fax: [phone]

e-mail:

[e-mail]

Homepage: www.grizzly-gmbh.de

I.T.S. Winschoten bv

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Multiservices Moulinois Plus

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt

Stand der Informationen · Version des informations
