Produkttyp	Elektrorasenmäher
Modell	FRM 1200 C3
Marke	Florabest
Leistung	1200 W
Stromquelle	Netzbetrieben (mit Kabel)
Schnittbreite	ca. 32 cm
Fangkorbvolumen	ca. 30 l
Schnitthöheneinstellung	Zentralhebel, 5 Positionen (20-60 mm)
Griffart	Klappbarer, höhenverstellbarer Griff
Gewicht	ca. 10,5 kg
Abmessungen (L x B x H)	ca. 72 x 34 x 45 cm
Sicherheitsfunktionen	Sicherheitsschalter; Motorbremse; Messerschutz
Messertyp	Stahl-Rotationsmesser
Mulchfunktion	Ja (mit Mulchstopfen)
Seitenauswurf	Nein (nur Auffangen oder Mulchen)
Geräuschpegel	ca. 96 dB (A)
Vibrationspegel	ca. 2,5 m/s²
Füllstandsanzeige	Füllstandsanzeige
Wartung	Regelmäßiges Messerschärfen; Reinigung unter dem Gehäuse; Kabel prüfen
Ersatzteilverfügbarkeit	Messer, Fangkorb, Räder erhältlich beim Florabest-Service
Garantie	2 Jahre (nach Registrierung)
Im Lieferumfang enthalten	Fangkorb, Mulchstopfen, Kabelentlastung

Häufig gestellte Fragen - FRM 1200 C3 FLORABEST

Wie stelle ich die Schnitthöhe am Florabest FRM 1200 C3 ein?

Die Schnitthöhe wird mit einem Zentralhebel eingestellt. Ziehen Sie den Hebel nach außen und bewegen Sie ihn in eine der 5 Positionen (20-60 mm). Lassen Sie den Hebel los, um ihn zu arretieren.

Kann ich den Rasenmäher ohne Fangkorb verwenden?

Ja, Sie können die Mulchfunktion nutzen. Entfernen Sie den Fangkorb und stecken Sie den Mulchstopfen in die Auswurföffnung. Das Gras wird fein gehäckselt und bleibt auf dem Rasen liegen.

Was soll ich tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie den Stromkabelanschluss, stellen Sie sicher, dass der Sicherheitsschalter eingerastet ist, und vergewissern Sie sich, dass der Fangkorb richtig sitzt. Überprüfen Sie auch die Sicherung im Stecker.

Wie oft sollte ich das Messer schärfen?

Schärfen Sie das Messer mindestens einmal pro Saison oder nach 25 Betriebsstunden. Stumpfe Messer reißen das Gras, was zu einem bräunlichen Aussehen führt.

Ist der Florabest FRM 1200 C3 für nasses Gras geeignet?

Es wird nicht empfohlen, nasses Gras zu mähen, da dies den Mäher verstopfen und die Schnittleistung beeinträchtigen kann. Warten Sie, bis das Gras trocken ist.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Trennen Sie die Stromversorgung. Entfernen Sie Grasreste mit einer Bürste oder einem feuchten Tuch vom Gehäuse und unter dem Messer. Verwenden Sie kein Wasser direkt am Motor.

Welches Verlängerungskabel sollte ich verwenden?

Verwenden Sie ein robustes Outdoor-Verlängerungskabel mit einem Mindestquerschnitt von 1,5 mm² und einer maximalen Länge von 30 m. Halten Sie das Kabel vom Schneidbereich fern.

Wie tausche ich das Messer aus?

Trennen Sie die Stromversorgung. Kippen Sie den Mäher auf die Seite. Lösen Sie die Messerschraube mit einem Schraubenschlüssel. Ersetzen Sie sie durch ein Original-Florabest-Messer (Artikelnummer im Handbuch). Ziehen Sie die Schraube fest an.

Der Fangkorb füllt sich nicht richtig. Was kann ich tun?

Stellen Sie sicher, dass der Fangkorb richtig angebracht und nicht verstopft ist. Überprüfen Sie die Lüftungsschlitze am Korb. Wenn das Gras zu lang ist, mähen Sie in zwei Durchgängen mit einer höheren Schnitthöhe zuerst.

Wo finde ich Ersatzteile für den FRM 1200 C3?

Ersatzteile sind bei Florabest-Servicecentern oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer FRM 1200 C3, um Teile wie Messer, Fangkorb und Räder zu bestellen.

BEDIENUNGSANLEITUNG FRM 1200 C3 FLORABEST

Originalbetriebsanleitung

IAN 43002

IT MT

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE / AT / CH Originalbetriebsanleitung Seite 29

A

Indice

Introduzione ....4

Utilizzo 4

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

64823 Groß-Umstadt

Germania

www.grizzly-service.eu

Contents

Introduction ......17

Grizzly Gartengeräte GmbH & CO KG

Am Gewerbepark 2

64823 Groß-Umstadt

Germany

www.grizzly-service.eu

Inhalt

Einleitung ......29

Bestimmungsgemäße

Verwendung ......29

Allgemeine Beschreibung .....30

Lieferumfang.... 30

Übersicht 30

Funktionsbeschreibung 30

Technische Daten ......30

Sicherheitshinweise ....31

Bildzeichen auf dem Gerät 31

Allgemeine Sicherheitshinweise ..... 32

Montage 35

Bügelgriff montieren ....35

Grasfangkorb montieren ....35

Bedienung ....35

Grasfangkorb einhängen/abnehmen 35

Schnitthöhe einstellen ....36

Ein- und Ausschalten 36

Arbeiten mit dem Elektro-Rasenmäher 36

Reinigung/Wartung/Lagerung ...37

Allgemeine Reinigungs- und

Wartungsarbeiten 37

Messer austauschen 37

Lagerung 38

Entsorgung/Umweltschutz ......38

Ersatzteile ....38

Fehlersuche ....39

Garantie 40

Reparatur-Service ....41

EG-Konformitätserklärung .....45

Explosionszeichnung 47

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet.

Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung

nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Elektro-Rasenmäher und Bügelgriff mit Anschlussleitung
• 2 Untere Holme
• Grasfangkorb mit Griff (dreiteilig)
• 2 Schrauben zur Holmbefestigung
• 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung
• 2 Halter zur Netzanschlussleitungsbefestigung
• 4 Räder mit 4 Befestigungsschrauben
• Betriebsanleitung

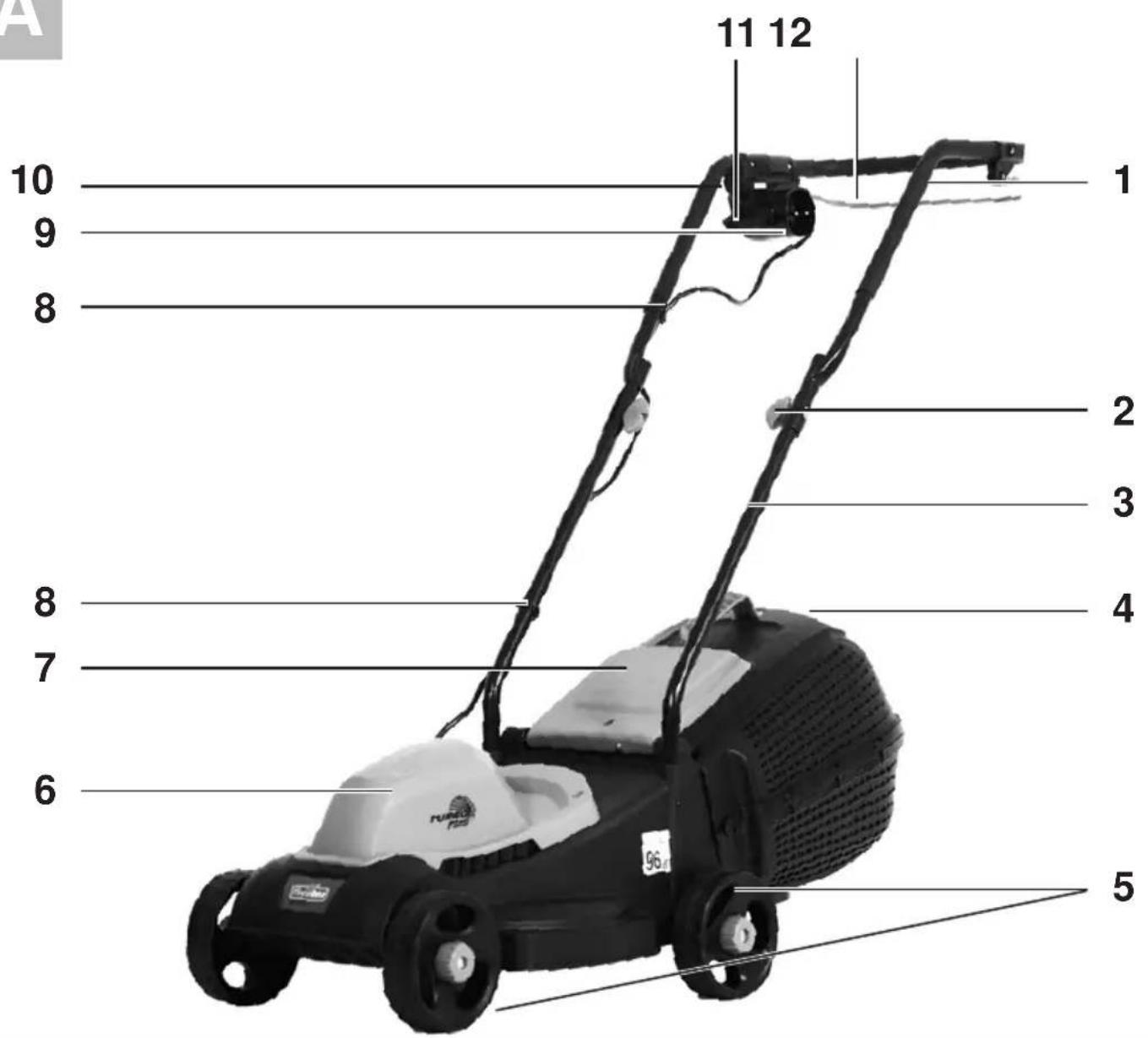

Übersicht

1 Bügelgriff
2 Flügelmuttern
3 Unterer Holm
4 Grasfangkorb
5 Räder
6 Elektro-Rasenmähergehäuse
7 Prallschutz
8 Kabelhalter
9 Steckdose für
Netzanschlussleitung

10 Entriegelungsknopf
11 Kabel-Zugentlastung
12 Starthebel

B 13 Schrauben zur Holmbefestigung

C 14 Schrauben zur Bügelgriffbefestigung

15 Handgriff 16 oberes Teil Grasfangkorb 20 Füllstandsanzeige

17 Messerschraube 18 Messer 19 Motorspindel

Funktionsbeschreibung

Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 3-fach höhenverstellbar und hat leichtgängige Räder.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Elektro-Rasenmäher .. FRM 1200 C3

Aufnahmeleistung des Motors .....1200 W

Netzspannung..220 V-240 V\~, 50/60 Hz

Leerlaufdrehzahl (n _o ) ......3350 min

Messerbreite 31 cm

Schnitthöhe 20 / 40 / 60 mm

Schutzklasse ......回 II

Schutzart....IP 24

Gewicht 8,2 kg

Volumen Grasfangkorb ....30 l

Schalldruckpegel(LpA) ....

Schallleistungspegel gemessen (LWA) ....

garantiert 96,0 dB (A)

Vibration am Handgriff (an) 1,3 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebssanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher.

Bildzeichen auf dem Gerät

ung!

Lesen Sie die Betriebsanleitung auf- merksam durch.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile. Lehende Personen von dem Elektro-Rasenmäher fern halten.

Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verletzungsgefahr!

ausschalten und Netzstecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und dem Schneidmesser fernhalten!

ing! hlauf des Rasenmäher- ers.

Tragen Sie Augen- und Gehörschutz.

Angabe des Schallleistungspegels L_wa in dB.

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicher- heitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Vorbereitung:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

- Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind.

- Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

- Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
• Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben

werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

- Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

- Niemals das Gerät aufheben oder wegtragen, wenn der Motor läuft.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker:

DE CHAT

• immer, wenn Sie die Maschine verlassen,
• bevor Sie die Auswurföffnung reinigen oder Blockierungen beseitigen,
• wenn das Gerät nicht verwendet wird,
• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,
• wenn das Netzkabel beschädigt oder verheddert ist,
• wenn das Gerät beim Arbeiten einen Fremdkörper getroffen hat oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren.
• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern darf sich nie vor die Gra-sauswurföffnung gestellt werden.

Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
• Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern

und fest stehenden Teilen der Maschine eingeklemmt werden.

- Beachten Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nur an eine Steck-dose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Netzkabel der Bauart H05RN-F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Verwenden Sie für die Anbringung des Netzkabels die dafür vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser können das Netzkabel beschädigen und zum Berühren spannungsführender Teile führen. Führen Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Netzkabel nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

- Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

B

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Elektro-Rasenmähergehäuses (6) ein.

2. Befestigen Sie den unteren Holm (3) mit den beiliegenden Schrauben (13).

3. Schrauben Sie alle vier Räder (5) an das Elektro-Rasenmähergehäuse (6). Alle Räder müssen auf die gleiche Höhe eingestellt werden.

4.

Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben (14) und den Flügelmuttern (2) am unteren Holm (3).

Es sind zwei Positionen möglich2. Zum

1. Klipsen Sie die Kabelhalter (s.e. 8) am unteren Holm (3) und am Bügelgriff (1) ein und fixieren Sie damit das Kabel.

i

Wenn Sie die beiden Flügelmuttern lösen, können Sie den Bügelgriff zur Aufbewahrung des Gerätes nach unten klappen. Darauf achten, dass das Netzkabel nicht eingeklemmt ist.

Grasfangkorb montieren

Tragen Sie zur Montage des Grasfangkorbes Handschuhe, um Verletzungen zu vermeiden.

D

1. Stecken Sie beide Teile des Grasfangkorbs (4) zusammen.

2. Stecken Sie den Handgriff (15) in den oberen Teil des Grasfang-korbes (16).

!

Mit dem Elektor-Rasenmäher darf nicht ohne Prallschutz gearbeitet werden. Es besteht Verletzungsgefahr.

i

Wir empfehlen, mit dem Elektro-Rasenmäher immer mit Grasfangkorb zu arbeiten. Sonst kann es zu einer deutlichen Beeinträchtigung des Mähergebnisses führen.

Bedienung

Grasfangkorb einhängen/abnehmen

E

1. Zum Einhängen des Grasfangkorbes (4) heben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er hält den Grasfangkorb (4) an richtiger Position.

Zum Abnehmen des Grasfang-korbes (4) heben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Elekto-Rasenmähergehäuse (6) zurück.

Seitlich am Grasfangkorb (4) ist eine Füllstandsanzeige (D 20) angebracht.

Füllstandsanzeige (D 20) geöffnet: Grasfangkorb (4) leer

Füllstandsanzeige (D 20) geschlossen: Grasfangkorb (4) voll

Schnitthöhe einstellen

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Der Elektro-Rasenmäher kann durch drei Positionsänderungen der vorderen und hinteren Räder durch Einzelradverstellung auf folgende Schnitthöhen eingestellt werden:

60 mm - große Schnitthöhe
40 mm - mittlere Schnitthöhe
20 mm - geringe Schnitthöhe

1. Schrauben Sie die Räder (5) ab.

2. Schrauben Sie die Räder (5) wieder in der gewünschten Position fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 20 - 40 mm, bei einem Nutzrasen etwa 40 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker des Netzkabels in die Steckdose (siehe A 9) am Bügelgriff (siehe).

2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Zugentlastung (11) ein. Vergleichen Sie mit der Abbildung H.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie den Entriegelungsknopf (10) am Handgriff und halten gleichzeitig den Starthebel (12) gedrückt. Lassen Sie den Entriegelungsknopf (10) los.

6. Zum Ausschalten lassen Sie den Starthebel (12) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Elektro-Rasenmäher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/ Lagerung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Elektro-Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
• Kontrollieren Sie den Elektro-Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

Benutzen Sie feste Handschuhe und halten Sie das Messer (18) fest. Drehen Sie die Messerschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (SW13) von der Motorspindel (19).

1. Bauen Sie das neue Messer (18) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (18) richtig positioniert ist und die Messerschraube (17) fest angezogen ist.

Lagerung

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Lösen Sie die Flügelmuttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen dabei nicht eingeklemmt werden.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Ersatzteile

Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Geben Sie für alle weiteren Ersatzteile bei der Bestellung den Maschinentyp und die Teilenummer in der Explosionszeichnung an.

Ersatzmesser inkl. Schraube I 18 ....13700209 Grasfangkorb A 4 ....91093478

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Starthebel (A 12) defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen. Durch Drücken des Bügelgriffs (A 1) die Vorderräder leicht anheben.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen
	Messer (I 18) stumpf	Messer schleifen lassen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messerschraube (I 17) locker	Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibrationen	Messerschraube (I 17) locker	Messerschraube festziehen
	Messer beschädigt Messer austauschen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 43002) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des

Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 43002

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 43002

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 43002

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Gartengeräte

GmbH & Co KG

Am Gewerbepark 2

64823 Groß-Umstadt

Germany

www.grizzly-service.eu

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

64823 Groß-Umstadt / 24.02.2014

Germany

Volker Lappas

Original CE Konformitätserklärung
Hiermit bestätigen wir,dass derElektro-RasenmäherBaureihe FRM 1200 C3Seriennummern 201309000001 - 201312062700folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EC 2004/108/EC 2000/14/EC 2005/88/EC 2011/65/EU
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normensowie nationale Normen und Bestimmungen angewendet:
EN 60335-1/A14:2010 • EN 60335-2-77:2010EN 55014-1/A1:2009 • EN 55014-2/A2:2008EN 61000-3-2/A2:2009 • EN 61000-3-3:2008 • EN 62233:2008
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EC bestätigt:Schallleistungspegel:Garantiert: 96,0 dB(A);Gemessen: 93 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechendAnh. VI / 2000/14/ECGemeldete Stelle: TÜV Süd, NB 0036
Grizzly Gartengeräte GmbH & Co. KGAm Gewerbepark 264823 Groß-Umstadt / 24.02.2014Germany	Volker LappasDokumentationsbevollmächtigter

Vista esplosa • Exploded Drawing Explosionszeichnung

D-64823 Groß-Umstadt

Update · Stand der Informationen: 09 / 2013

Ident.-No.: 72055341092013-IT
