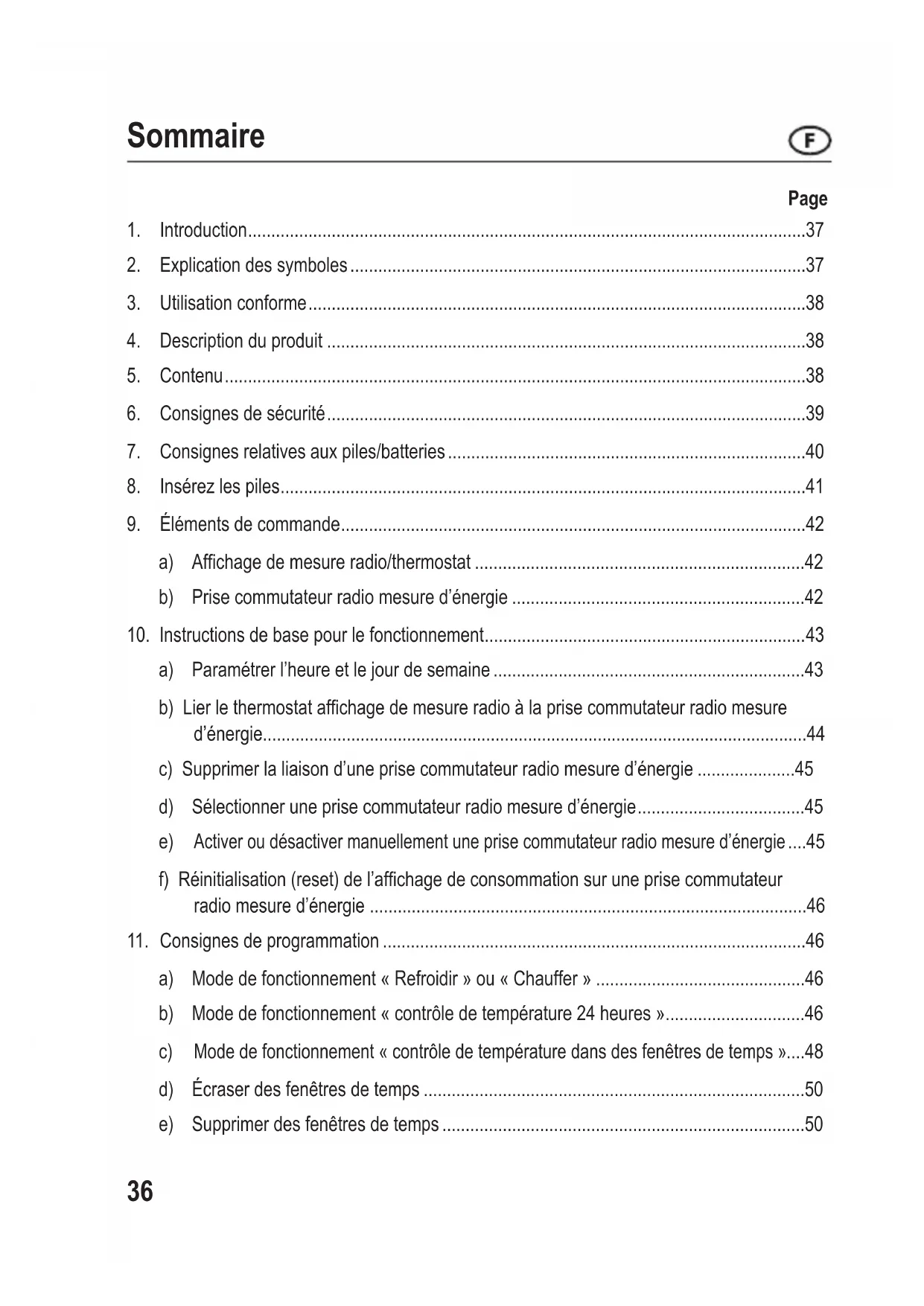

MODE D'EMPLOI RS2W Renkforce
- Explication des symboles 37
- Utilisation conforme 38 4. Description du produit 38 5. Contenu 38
- Consignes de sécurité 39
- Consignes relatives aux piles/batteries 40
- Insérez les piles 41
- Éléments de commande 42
a) Affichage de mesure radio/thermostat 42 b) Prise commutateur radio mesure d'énergie 42
- Instructions de base pour le fonctionnement 43
a) Paramétrer l'heure et le jour de semaine 43 b) Lier le thermostat affichage de mesure radio à la prise commutateur radio mesure d'énergie. 44 c) Supprimer la liaison d'une prise commutateur radio mesure d'énergie 45 d) Sélectionner une prise commutateur radio mesure d'énergie 45 e) Activer ou désactiver manuellement une prise commutateur radio mesure d'énergie....45 f) Réinitialisation (reset) de l'affichage de consommation sur une prise commutateur radio mesure d'énergie 46
- Consignes de programmation 46
a) Mode de fonctionnement « Refroidir » ou « Chauffer » 46 b) Mode de fonctionnement « contrôle de température 24 heures » 46 c) Mode de fonctionnement « contrôle de température dans des fenêtres de temps »....48 d) Écraser des fenêtres de temps 50 e) Supprimer des fenêtres de temps 50
- Présentoir et crochets de montage 51
- Élimination 51
a) Produit. 51 b) Piles ou batteries. 51
- Déclaration de conformité (DOC) 52
- Données techniques 52
1. Introduction
Nous vous remercions d'avoir acheté ce produit.
Pour maintenir cet état et garantir un fonctionnement en toute sécurité, vous devez en tant qu'utilisateur respecter ce mode d'emploi!
Le présent mode d'emploi fait partie intégrante de ce produit. Il contient des remarques importantes à propos de la mise en service et de la manipulation. Observez ces remarques, même en cas de cession du produit à un tiers. Conservez donc le présent mode d'emploi afin de pouvoir le consulter à tout moment!
Pour toute question technique, veuillez vous adresser à :
Dans le présent mode d'emploi, le point d'exclamation précède les indications importantes qui doivent impérativement être respectées.
Le symbole de la flèche précède les astuces et indications particulières sur le fonctionnement.
3. Utilisation conforme
Le thermostat affichage de mesure radio RSW2 (N° de commande 1429366) en liaison avec la prise commutateur radio mesure d'énergie RS2W (N° de commande 1429367) contrôle et mesure la consommation électrique des appareils branchés et affiche également différentes valeurs de mesure. L'affichage de mesure radio/thermostat RSW2 fonctionne avec des piles.
Il ne faut pas utiliser une autre alimentation en énergie. Une utilisation différente de celle décrite ci-dessus entraîne des dommages sur le produit et implique d'autres risques associés tels que court-circuit, incendie, etc.
4. Description du produit
Le thermostat affichage de mesure radio RS2W fonctionne avec deux piles de taille AAA/Micro et commande jusqu'à trois prises commutateur radio mesure d'énergie RS2W. De plus, différentes valeurs de mesure peuvent être relevées avec cet appareil (courant, tension, watt). Ces valeurs sont déterminées par la prise commutateur radio mesure d'énergie et transmises au thermostat affichage de mesure radio RSW2. Différents programmes automatiques sont également configurables.
Dans ce manuel sont décrites l'utilisation du thermostat affichage de mesure radio RSW2 ainsi que celle de la prise commutateur radio mesure d'énergie RS2W. La prise commutateur radio mesure d'énergie RS2W (N° de commande 1429367) ne fait pas partie de la livraison et doit être achetée séparément.
5. Contenu
- Afficheur de mesure sans fil/thermostat
- 2 piles de type AAA/Micro Mode d'emploi
Modes d'emploi actuels
Téléchargez les modes d'emploi actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.
6. Consignes de sécurité
La garantie légale/commerciale est annulée en cas de dommages liés au non-respect du mode d'emploi! Nous déclinons toute responsabilité pour les risques consécutifs! Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation non conforme ou le non-respect des consignes de sécurité. Dans de tels cas, la garantie légale/commerciale s'annule.
- Pour des raisons de sécurité et d'homologation, il est interdit de modifier la construction ou de transformer l'appareil soi-même.
- Ce produit n'est pas un jouet, il doit être tenu hors de la portée des enfants. Placez le produit de manière à le mettre hors de portée des enfants.
- Le produit ne doit être utilisé qu'à l'intérieur dans des locaux fermés et secs; il ne doit ni prendre l'humidité ni être mouillé!
- Le produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil, ou à de fortes vibrations. Conservez le produit loin des champs magnétiques puissants comme ceux existant à proximité des machines, des moteurs électriques ou des haut-parleurs.
- Le fonctionnement dans des environnements chargés de poussière, de gaz, de vapeurs ou de solvants inflammables n'est pas autorisé. Il y a un risque d'explosion et d'incendie!
- N'utilisez pas cet appareil dans des hôpitaux ou des établissements médicaux. Bien que l'émetteur n'émette que des signaux radio relativement faibles, ces derniers pourraient cependant entraîner des perturbations fonctionnelles de systèmes de maintien des fonctions vitales. Il en est de même dans d'autres domaines.
- Ne laissez jamais le matériel d'emballage sans surveillance, il peut devenir un jouet dangereux pour les enfants.
- Ce produit doit être manipulé avec précaution, les chocs, les coups ou une chute, même de faible hauteur, peuvent l'endommager.
- Les piles/batteries ne doivent pas être laissées à la portée des enfants.
- Ne laissez pas traîner les piles/batteries, les enfants ou les animaux domestiques risqueraient de les avaler. En cas d'ingestion, consultez immédiatement un médecin.
- Remplacez les piles/batteries usagées à temps, car les piles/batteries rechargeables usagées ou périmées peuvent fuir.
- Les piles/batteries endommagées ou qui fuient peuvent entraîner des brûlures en cas de contact avec la peau. Veuillez donc utiliser des gants de protection appropriés.
- Les liquides s'écoulant des piles/piles rechargeables sont extrêmement nocifs. Les objets ou surfaces entrant en contact avec ces liquides peuvent être fortement endommagés. Conservez par conséquent les piles/batteries dans un endroit approprié.
- Faites attention de ne pas court-circuiter les piles/accus, ni de les jeter dans le feu, ni de les ouvrir. Il y aurait alors un risque d'explosion!
- Les piles non rechargeables ne doivent pas être rechargées. Risque d'explosion!
- Ne combinez jamais piles et accumulateurs.
- N'utilisez pas des piles/batteries rechargeables qui sont dans un état de charge différent (p. ex. des piles chargées pleinement avec des piles chargées à moitié).
- Remplacez toujours le jeu entier de piles/piles rechargeables.
- Lors de l'insertion des piles/des piles rechargeables, veillez à respecter la bonne polarité (positive/+ et négative/-).
Le produit peut fonctionner avec des piles rechargeables. Cependant, la durée de fonctionnement et le contraste de l'écran diminuent fortement avec une tension plus faible (pile = 1,5 V, batterie = 1,2 V).
Nous vous recommandons donc d'utiliser uniquement des piles alcalines de qualité élevée et non des piles rechargeables.
8. Insérez les piles
Ouvrez le compartiment des piles du thermostat affichage de mesure, en appuyant délicatement sur la languette sur le couvercle du compartiment des piles vers le bas et en soulevant le couvercle. Insérez maintenant les piles livrées en respectant la polarité. Consultez pour cela les symboles dans le compartiment des piles.
Il n'est pas recommandé d'utiliser le thermostat affichage de mesure radio avec des batteries en raison de la tension plus faible des cellules (pile = 1, 5 V, batterie = 1,2 V) et de l'auto-decharge des batteries.
Lors d'un changement de piles, les données de connexion (Binding) à la prise commutateur radio mesure d'énergie ainsi que la fenêtre de temps programmée sont conservées. L'heure doit cependant être reprogrammée.
Figure 1
La durée de vie des piles est d'env. 1 an. Il faut ensuite changer les piles si l'affichage de l'écran devient plus faible et flou. Changez au moins les piles maintenanT car non seulement la lisibilité de l'écran mais vraisemblablement également la portée radio ou le fonctionnement sont limités. Nous recommendons en piles de rechange des piles alcaline de grande qualité.
Affichage de mesure radio/thermostat
1 Écran 2 Touche + / ON 3 Touche FUNC (fonction) 4 Touche -/OFF 5 Orifice de mesure pour le capteur de température
Figure 2
B) Prise commutateur radio mesure d'énergie
1 Raccordement au réseau 2 Touche de programmation ou manuel Marche/Arrêt 3 Prise de courant commutée
La prise commutateur radio mesure d'énergie RS2W (N° de commande 1429367) ne fait pas partie de la livraison et doit être achetée séparément.
Figure 3
Paramétrer l'heure et le jour de semaine
- Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Appuyez maintenant sur la touche « FUNC » pendant plus de 3 secondes.
- L'affichage du jour clignote maintenant. Appuyez sur la touche « +/ON » ou « -/OFF » jusqu'à ce que le jour correct soit paramétré.
- Appuyez maintenant à nouveau sur la touche « FUNC ». L'affichage des heures clignote maintenant à l'écran. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre d'heures correct.
- Appuyez maintenant à nouveau sur la touche « FUNC ». L'affichage des minutes clignote maintenant à l'écran. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre de minutes correct.
- Appuyez maintenant à nouveau sur la touche « FUNC ». Le paramétrage du jour de et de l'heure est terminé.
Figure 4
Dans la plupart des pays au printemps on passe de l'heure d'hiver à l'heure d'été et en automne de l'heure d'été à l'heure d'hiver. Le thermostat affichage de mesure radio doit dans ce cas chaque fois être basculé manuellement à l'heure en cours en fonction de l'heure d'été ou d'hiver. Notez à cet égard si la fenêtre temporelle paramétrée (cf. chapitre 10) est eventuellement encore correcte ou logique.
B) Lier le thermostat affichage de mesure radio à la prise commutateur radio mesure d'énergie
Jusqu'à trois prises commutateur de mesure d'énergie peuvent être liées à un thermostat affichage de mesure radio.
Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Appuyez maintenant sur la touche « +/ON » pendant plus de 2 secondes. Le symbole de la prise de courant commutée commence à clignoter.
Figure 5
Si ensuite aucune autre entrée n'est exécutée, l'appareil passe de nouveau à l'affichage standard après env. 20 secondes.
Insérez maintenant une prise commutateur de mesure d’énergie (commande n° 1429367 : non livrée) dans une prise secteur adaptée. Il y a un cid du relais dans la prise de courant commutée et l’affichage de fonction rouge s’allume dans la touche de programmation. Appuyez maintenant sur la touche de programmation plus de trois secondes (cf. Figure 3, n° 2) sur la prise de courant commutée. La liaison est terminée avec succès si le symbole de la prise de courant commutée ne clignote plus à l’écran. Cette liaison exécutée avec succès indique ainsi qu’une connexion « optique » est affichée entre le symbole de la prise de courant commutée et du canal sélectionné (flèche - cf. figure 6).
Figure 6
Pourlier des deux appareils, ceux-ci doivent être à proximité directe l'un de l'autre. L'endroit où est réalisée cette liaison doit au moins ne pas avoir de sources d'interférence radio. Les appareils qui sont utilisés sur la fréquence d'émission 868 MHz doivent être considérés comme des sources d'interférence particulièrement importantes (la plupart sont des casques sans fil, des stations météorologique sans fil, etc.).
La portée radio en champ libre est d'environ 150 mètres. Cette portée est considérablement réduite dans des immeubles mais est cependant dans la plupart des cas encore suffisante pour un fonctionnement sécurisé.
La prise de courant commutée peut être activée ou désactivée manuellement par de courtes pressions sur la touche de programmation (cf. Figure 3, n° 2). La prise de courant commutée est activée si l'affichage de fonction est allumé.
C) supprimer la liaison d'une prise commutateur radio mesure d'énergie
Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Appuyez maintenant sur la touche « +/ON » pendant plus de 2 secondes. Le symbole de la prise de courant commutée commence à clignoter.
Si ensuite aucune autre entrée n'est exécutée, l'appareil passe de nouveau à l'affichage standard après env. 20 secondes.
Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir comme exemple la Figure 7 prise de courant commutée 1) que vous pouvez supprimer. Appuyez ensuite sur la touche « +/ON » pendant plus de deux secondes. La suppression est terminée avec succès si le symbole de la prise de courant commutée liée (cf. Figure 6) n'est plus affichée à l'écran.
Figure 7
D) sélectionner une prise commutateur radio mesure d'énergie
Appuyez sur la touche « FUNC » du thermostat, affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) que vous pouvez utiliser.
E) Activer ou désactiver manuellement une prise commutateur radiois measure d'énergie
Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) que vous pouvez utiliser.
Appuyez ensuite sur la touche « FUNC » jusqu'à ce que « Manu » apparaisse à l'écran. Vous pouvez activer manuellement la prise de courant commutée sélectionnée avec la touche « +/ON ». Vous pouvez désactiver manuellement la prise de courant commutée sélectionnée avec la touche « -/OFF »
F) Réinitialisation (reset) de l'affichage de consommation sur une prise commutateur radio mesure d'énergie
Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) pour laquelle vous pouvez exécuter le reset de l'affichage de consommation.
Appuyez ensuite sur la touche « -/OFF » pendant plus de deux secondes. Le reset de l'affichage de consommation est terminé avec succès si 0,000 kW/h est affiché sur l'écran pour l'affichage de consommation.
Mode de fonctionnement « refroidir » ou « chauffer
Le thermostat affichage de mesure radio/thermostat peut - à condition que les appareils adaptés soient branchés à la prise de courant commutée - être utilisé pour refroidir ou chauffer les pièces. À l'écran s'affiche soit un soleil pour chauffer ou un flocon de neige pour refroidir.
Figure 8
Chauffer: Un chauffage est branché à une prise de courant commutée (N° de commande 1429367; non livré) et est activé si une température régée n'est pas atteinte.
Refroidir: Une climatisation est branchée à une prise de courant commutée (N° de commande 1429367; non livrée) et est activée si une température régée est dépassée.
Appuyez sur la touche « FUNC » du thermostat affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) que vous pouvez utiliser.
Sélectionnez le symbole souhaité (soleil ou flocon de neige - cf. figure 8) en appuyant simultanément plus de trois secondes sur la touche « +/ON » et la touche « -/OFF »
B) Mode de fonctionnement « contrôle de température 24 heures
Le thermostat affichage de mesure radio peut - à condition que les accessoires adaptés soient branchés à la prise de courant commutée - être utilisé pour refroidir ou chauffer les pièces. À l'écran s'affiche soit un soleil pour chauffer (un chauffage est branché) ou un flocon de neige pour refroidir (une climatisation est branchée).
Appuyez sur la touche « FUNC » du thermostat. Affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) que vous pouvez utiliser.
Pour une surveillance 24 heures CHOISSEZ le mode de fonctionnement souhaité (chauffer ou refroidir - cf. Figure 8). Appuyez ensuite sur la touche « FUNC » jusqu'à ce que « Manu » soit visible à l'écran. En haut à gauche sur l'écran apparait « Setting »
Appuyez maintenant sur la touche « FUNC » pendant plus de 3 secondes, jusqu'à ce que l'affichage de la température clignote. Ensuite sélectionnez la température souhaitée avec les touches « +/ON » ou « -/OFF ». Appuyez ensuite à nouveau sur la touche « FUNC ». La surveillance de température 24 heures est programmée.
Figure 9
Dans la partie gauche de l'écran, vous voyez maintenant les valeurs d'affichage (volt, ampère, watt, énergie consommée) d'un appareil branché. Dans la partie droite de l'écran, vous voyez la connexion sélectionnée « affichage de mesure radio à prise radio mesure d'énergie » ainsi que la température actuelle et l'heure.
Pour activer la surveillance de température 24 heures, appuyez d'abord sur la touche « FUNC » jusqu'à ce qu'il y ait « Meter » et « Cancel » dans la partie gauche de l'écran. Ensuite appuyez sur la touche « -/OFF » jusqu'à ce que « Manu » apparaisse à l'écran. L'affichage de mesure radio/thermostat contrôlera maintenant la température régée. Si par exemple la prise commutateur radio mesure d'énergie 2 est activée, alors apparait le symbole comme indiqué dans la figure 9.
Vous avez choisi le mode de fonctionnement « refroidir » et la température 22°C. Une climatisation est branchée sur la prise de courant commutée sélectionnée. Si la température augmente dans la pièce dans laquelle se trouve le thermostat affichage de mesure radio pendant une durée définie au-dessus de la « température souhaitée » réglée à 22°C, alors le thermostat affichage de mesure radio envoie le signal « Activer » à la prise de courant commutée sélectionnée.
La climatisation commence à fonctionner. La moitié gauche de l'écran affiche maintenant alternativement la tension de secteur en volts (V) et le courant nécessaire pour l'appareil branché en ampères (A). De plus, la capacité de l'appareil branché est indiquée sous ces données en watts (W). Tout en bas de l'écran, le courant électrique consommé en kW/h est ajouté et affiché.
Si la température ambience tombe en dessous de la « température souhaitée » (ici 22°C) de façon permanente, la climatisation est désactivée par le thermostat affichage de mesure radio. Pour désactiver cette surveillance de température 24 heures, appuyez sur la touche « -/OFF » jusqu'à ce que « Cancel » apparaisse à l'écran.
Si une surveillance de température 24 heures est de nouveau désactivée (Cancel), alors l'état de commutation, qui était activé au moment de la désactivation, reste maintenu. Ainsi, après la désactivation, vous devez éteindre manuellement une prise de courant commutée éventuellement encore activée (cf. chapitre 9).
L'activation et la désactivation de la température contrôle de la prise de courant commutée ainsi que l'actualisation de la valeur de mesure se font toujours avec une temporisation.
Si plusieurs prises de courant commutées sont contrôlées par le thermostat affichage de mesure radio, alors chaque prise de courant commutée peut fondamentalement être programmée individuellement en « chauffage » ou « refroidissement ». Comme une détection de température ne se fait que dans une pièce (là où se trouve le thermostat affichage de mesure), nous recommandons la « programmation dans le même sens » (tout chaud ou tout froid).
Jusqu'à trois prises commutateur radio mesure d'énergie peuvent être activées pour un contrôle de température 24 heures.
Les valeurs définies par la prise de courant commutée (volt, ampère, watt) sont actualisées toutes les trois minutes à l'écran du thermostat affichage de mesure radio.
C) Mode de fonctionnement « contrôle de température dans des fenêtres de temps
Le thermostat affichage de mesure radio peut - à condition que les accessoires adaptés soient branchés à la prise de courant commutée - être utilisé pour refroidir ou chauffer les pièces. À l'écran s'affiche soit un soleil pour chauffer (un chauffage est branché) ou un flocon de neige pour refroidir (une climatisation est branchée). Ici jusqu'à huit fenêtres de temps individuelles peuvent être programmées avec la « température souhaitée » correspondante.
Appuyez sur la touche « FUNC » du thermostat, affichage de mesure radio prêt à fonctionner jusqu'à ce que « Mètre » soit visible en haut à gauche de l'écran. Sélectionnez avec la touche « +/ON » la prise de courant commutée (1, 2 ou 3 - voir Figure 7) que vous pouvez utiliser.
Pour une surveillance de température selon les fenêtres de temps, choisissez le mode de fonctionnement souhaité (chauffer ou refroidir - cf. Figure 8). Appuyez ensuite sur la touche « FUNC » jusqu'à ce que « Auto » et en haut à gauche « Setting » soient visibles à l'écran.
Sélectionnez en appuyant sur la touche « +/ON » ou « -/OFF » la mémoire souhaitée (1 à 8).
Figure 10
Appuyez maintenant sur la touche « FUNC » pendant plus de 3 secondes, jusqu'à ce que l'affichage de la température clignote. Ensuite sélectionnez la température souhaitée avec les touches « +/ON » ou « -/OFF ». Appuyez ensuite à nouveau sur la touche « FUNC »
L'affichage du jour de semaine clignote maintenant. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le jour souhaité. Vous pouvez également paramétrer les blocs de jours « lundi à vendredi » ou « lundi à dimanche »
Appuyez maintenant à nouveau sur la touche « FUNC ». L'affichage des heures clignote maintenant à l'écran pour l'heure de début. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre d'heures correct.
- Appuyez maintenant à nouveau sur la touche « FUNC ». L'affichage des minutes clignote maintenant à l'écran pour l'heure de début. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre de minutes correct.
- Appuyez maintenant à nouveau sur la touche « FUNC ». L'affichage des heures clignote maintenant à l'écran pour l'heure de fin. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre d'heures correct.
- Appuyez Maintenant à nouveau sur la touche « FUNC ». L'affichage des minutes clignote maintenant à l'écran pour l'heure de fin. Paramétrez maintenant en appuyant sur la touche « +/ON » ou « -/OFF » le nombre de minutes correct.
- Appuyez Maintainant à nouveau sur la touche « FUNC ». Dans la partie gauche de l'écran vous verrez maintenant la « température souhaitée ». Après quelques secondes l'électronique bascule sur la valeur de consommation d'un appareil branché. Dans la partie droite de l'écran vous verrez la connexion sélectionnée « affichage de mesure radio à prise radio mesure d'énergie » ainsi que la température actuelle et l'heure.
- Pour activer la surveillance de température par fenêtre de temps programmée, appuyez sur la touche « -/OFF » jusqu'à ce qu« Auto » apparaisse à l'écran. Le thermostat affiche de mesure radio contrôlera maintenant la température régée dans les fenêtres de temps programmées.
Pour le temps de 8:00 à 12:00, vous avez choisi le mode de fonctionnement « Refroidir » et la température 22°C. Une climatisation est branchée sur la prise de courant commutée sélectionnée. Si la température augmente dans la pièce de la fenêtre de temps pendant une durée définie au-dessus de la « température souhaitée » réglée à 22°C, alors le thermostat affichage de mesure radio envoie le signal « Activer » à la prise de courant commutée radio sélectionnée.
La climatisation commence à fonctionner. La moitié gauche de l'écran affiche maintenant alternativement la tension de secteur en volts (V) et le besoin en courant de l'appareil branché en ampères (A). De plus, la capacité de l'appareil branché est indiquée sous ces données en watts (W). Tout en bas de l'écran, le courant électrique consommé en kW/h est affiché.
Si la température ambience tombe en dessous de la « température souhaitée » (ici 22°C) de façon permanente, la climatisation est de nouveau désactivée. Pour désactiver à l'avance la surveillance de température par fenêtre de temps, appuyez sur la touche « FUNC » jusqu'à ce que « Cancel » apparaisse à l'écran.
Si une surveillance de température automatique selon les fenêtres de temps est de nouveau désactivée à l'avance (Cancel), alors l'état de commutation, qui était activé au moment de la désactivation, reste maintenu. Ainsi, après la désactivation, vous devez éteindre manuellement une prise de courant commutée éventuellement encore activée (cf. chapitre 9).
Si la prise commutateur radio mesure d'énergie est activée et termine la fenêtre de temps, alors la prise commutateur radio mesure d'énergie est coupée indépendamment de la température ambience avec l'expiration du temps de fin.
Si une fenêtre de temps doit être programmée pour toute une journée, alors les temps de début et de fin doivent être égaux. D'autres fenêtres de temps pourraient dans ce cas être programmées et ces fenêtres de temps sont cependant ignorées.
Lors de chevauchements temporels de fenêtres de temps d'une prise commutateur radio mesure d'énergie, les chevauchements sont exécutés comme suit. Exemple 1 : La fenêtre de temps 1 est programmée de 0:00 à 5:00 et la fenêtre de temps 2 de 0:00 à 4:00. La fenêtre 2 est complètement écrasée par la fenêtre 1 et n'est pas appliquée.
La fenêtre de temps 1 est programmée de 02:00 à 5:00 et la fenêtre de temps 2 de 01:00 à 4:00. Dans ce cas la température souhaïée réglée est surveillée de 1:00 à 2:00 depuis la fenêtre 2. De 02:00 à 05:00 la température souhaïée réglée est surveillée depuis la fenêtre 1.
Écraser des fenêtres de temps
Une fenêtre de temps peut être écrasée par une saisie erronée ou des souhaits modifiés. Choisissez la fenêtre concernée, appuyez sur la touche « FUNC » plus de trois secondes et modifiez la ou les valeurs de la façon déjà décrite dans ce chapitre.
E) Supprimer des fenêtres de temps
Une fenêtre de temps peut également être complètement supprimée. Sélectionnez la fenêtre de temps souhaitée et appuyez sur la touche « -/OFF » plus de deux secondes.
12. Présentoir et crochets de montage
Le thermostat affichage de mesures peut être placé sur un support (p. ex. table) avec le présentoir intégré au dos du boîtier. Ou vous pouvez suspendre le thermostat affichage de mesure radio à l'aide d'une vis adaptée placée sur le mur (non livrée) au dos par l'éclat intégré au dos du boîtier.
13. Élimination
Les appareils électroniques sont recyclables et ne font pas partie des déchets ménagers. Éliminez le produit à la fin de son cycle de vie conformément à la législation en vigueur.
Retirez éventuellement les piles ou batteries insérées et éliminez-les séparément du produit.
B) piles ou batteries
En tant qu'utilisateur final, vous êtes tenu légalement de retourner toutes les piles ou batteries utilisées (règlement sur les piles). Il est interdit de les éliminer avec les déchets ménagers.
Les piles ou batteries contenant des substances toxiques sont caractérisées par le symbole ci-contre qui signale l'interdiction de l'élimination dans les déchets ménagers. Les désignations des métaux lourds essentiels sont : Cd = cadmium, Hg = mercury, Pb = plomb (Le nom est indiqué sur les piles ou batteries p. ex. sous le symbole représentant une poubelle à gauche).
Vous pouvez retourner gratuitement vos piles ou batteries usagées dans les points de collecte de votre commune, nos filiales ou dans tous les points de vente de piles et batteries.
Vous répondez ainsi aux exigences légales et contribuez à la protection de l'environnement.
14. Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau déclare que ce produit correspond à la directive 2014/53/EU.
Le texte complet de la déclaration de conformité est disponible à l'adresse Web suivante:
Choisissez une langue en cliquant sur l'un des symboles de drapeau et entrez le numéro de commande du produit dans le champ de recherche ; vous pouvez ensuite télécharger la déclaration de conformité de l'UE en format PDF.
15. Données techniques
Catégorie......... surveillance de la température
Bande de fréquence 868 MHz
Puissance de transmission. 11,85 dBm
Portée radio. 150 m max. (en champ ouvert)
Durée de vie des piles : environ 1 an.
Précision de l'heure : + / - 90 secondes par mois
Tolerance de l'affichage de température +/-1 °C
Tolerance de l'affichage en volt +/-1 V
Tolerance de l'affichage du courant...+/- 0,002 A si <= 10 W; entre +/- 0,5% et
+/- 1% si >= 10 Wt
Tolerance de l'affichage en watts +/- 0,3 W si <= 10 W; entre +/- 0,5% et
+/- 1% si >= 10 W
Tolérance de l'affichage de consommation
de courant électrique....... entre + / - 0,5% et + / - 1%
Conditions d'utilisation : 20°C à +55°C, 20% à 90% d'humidité ambiantе
sans condensation
Poids piles incluses env. 900 g
Dimensions (L x P x H) 101 x 63 x 17 mm
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
