GEBRUIKSAANWIJZING RS2W Renkforce

1. Inleiding 54
2. Verklaring van symbolen 54
3. Voorgeschreven gebruik 54
4. Productomschrijving 55
5. Leveringsomvang 55
6. Veiligheidsvoorschriften 56
7. Voorschriften voor batterijen/accu's. 57
8. Batterijenplaatsen 58
9. Bedieningselementen 59

a) Draadloze meter/thermostat 59
b) Draadloze schakel- en meetcontactdoos 59

1. Voorschriften m.b.t. het gebruik 60

a) Tijd en weekday instellen 60
b) Draadloze meter/thermostat aan draadloze schakel- en meetcontactdoos koppelen...61
c) Koppeling met een draadloze schakel- en meetcontactdoos wissen. 62
d) Draadloze schakel- en meetcontactdoos selecteren. 62
e) Draadloze schakel- en meetcontactdoos manueel in- of uitschakelen 62
f) Verbruiksweergave waar een draadloze schakel- en meetcontactdoos terugzetten.....62

1. Programmeervoerschriften 63

a) Bedrijfsmodus "Koelen" of "Verwarmen". 63
b) Bedrijfsmodus "24-uer temperatuurcontrole". 63
c) Bedrijfsmodus "Temperatuurcontrole in tijdsintervallen" 65
d) Tijdsinterval overschrijven 67
e) Tijdsinterval wissen 67

1. Uitstalstuk en montagehaak 67

Pagina

1. Afvoer 68

a) Product 68
b) Batterijen/accu's. 68

1. Verklaring van Conformiteit (DOC) 68
2. Technische gegevens 69

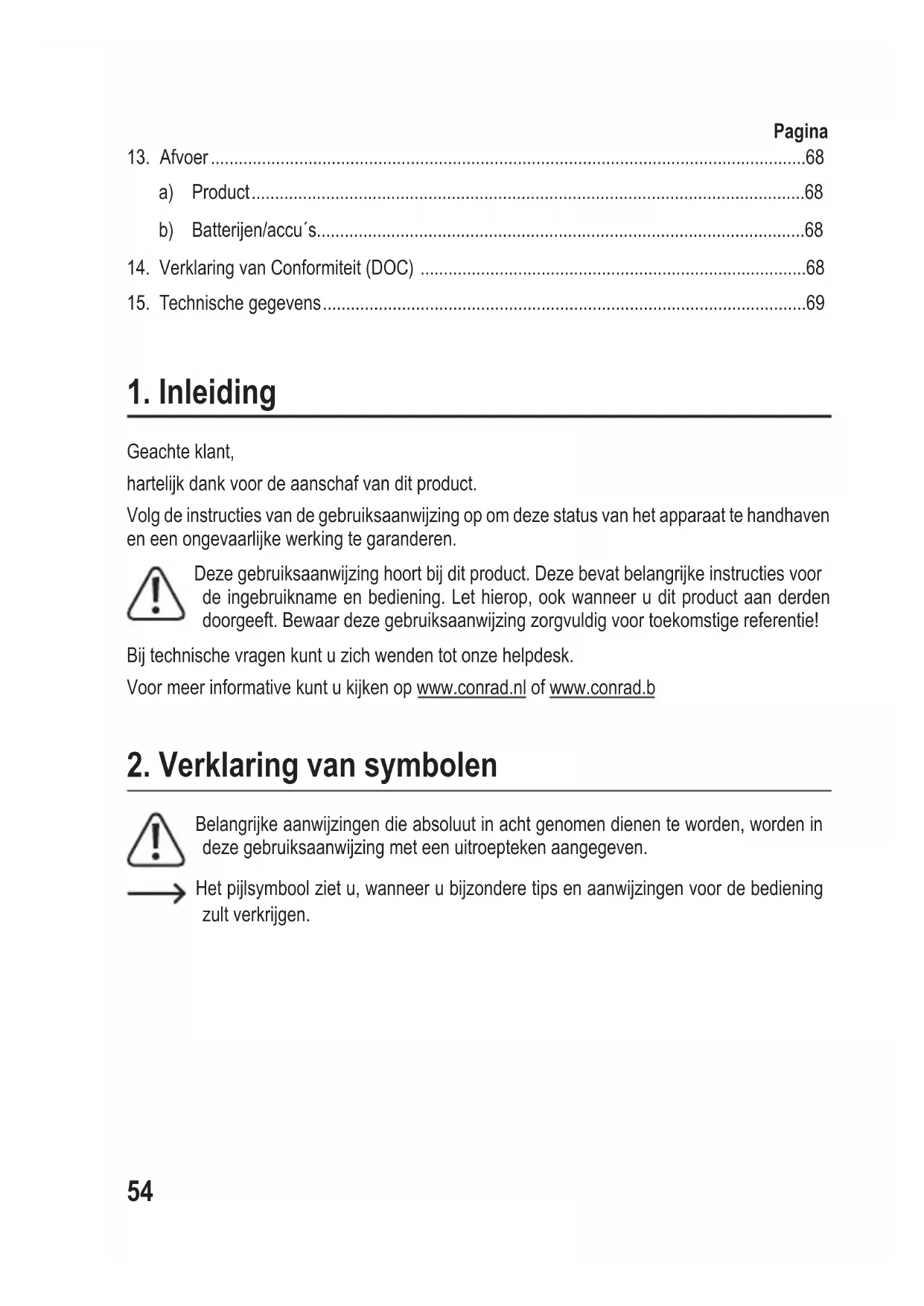

1. Inleiding

Geache klant,

hartelijk dank voor de aanschaf van dit product.

Volg de instructies van de gebruiksaanwijzing op om deze status van het apparatus te handhaven en een ongevaarlijke werkig te garanderen.

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let hierop, ook wanner u dit product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig voor toekomstige referentie!

Bij technische vragen sunt u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.b

2. Verklaring van symbolen

Belangrijke aanwijzingen die absolut in acht genomen dienen te worden, worden in deze gebruiksaanwijzing met een uitroepteken aangegeven.

Het pijlsymbol ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

DE RS2W draadloze meter/thermostat (bestelnr. 1429366) bestuurt en meet in verbinding met de RS2W draadloze schakel- en meetcontactdoos (bestelnr. 1429367) het stroomverbruik van de aangesloten apparaten en geeft hierbij ook verschillende meetwaarden weeR. De RS2W draadloze meter/thermostat worden door batterijen aangedreven.

Gebruik geen andere vom van stroomvoorziening. Een andere toepassing dan hierboven beschreiben, leidt tot beschadiging van het product en brengt bovendien gevaren met zich mee zoals kortsluiting en brand.

4. Productomschrijving

De RS2W draadloze meter/thermostat wird met behulp van twee batterijen van het formaat AAA/micro aangedreten en bestuurt tot drie RS2W draadloze schakel- en meetcontactdozen. Bovendien konnen met dit apparaat verschillende meetwaarden (stroom, spanning, Watt) worden afgelezen. Deze waarden worden door de draadloze schakel- en meetcontactdoos bepaald en draadloos maar de RS2W draadloze meter/thermostat overgedragen. Er zich ook verschillende automatische programma's instelbaar.

In deze gebruiksaanwijzing worden de bediening van zowel de RS2W draadloze meter/thermostat als van de RS2W draadloze schakel- en meetcontactdoos beschreiben. De RS2W draadloze schakel- en meetcontactdoos (bestelnr. 1429367) behoort Niet tot de leveringsomvang en moet afzonderlijk worden aangekocht.

5. Leveringsomvang

• Draadloze Weergave Meetwaarden/Thermostat
• 2 batterijen van het type AAA/micro
  Bedienungsanleitung

Actuele gebruiksaanwijzingen

Download de actuele gebruiksaanwijzingen via de link www.conrad.com/downloads of scan ze met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

6. Veiligheidsvoorschriften

Bij schade veroorzaakt door het Niet opvolgen van deze gebruiksaanwijzing, vervalt hetrecht op garantie! Voor gevolgschade die hieruit ontstaat, zij wij Niet aansprakelijk! Voor materièle of personlijke schade, die door ondeskundig gebruik of Niet inachtname van de veiligheidsvoorschriften veroorzaakt worden zich wij Niet aansprakelijk. In zulke gezallen vervalt de garantie.

• Om veiligheids- en keuringsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan.
• Het product is geen speelgoed. Houd het product uit handen van kinderen. Plaats het product zodanig dat kinderen er nicht bij+kunnen.
• Het product mag uitsluitend in droge, afgesloten binnenruimtes worden gezruikt; het mag Niet vochtig of nat worden!
• Stel het product Niet bloot aan extreme temperatures, direct zonlicht of sterke trillingen. Houd het product uit de buurt van sterke magneevtvelden, zoals in de buurt van machines, elektromotoren of luidsprekers.
• Het gebruik van het product in omgevingen met veel stof, brandbare gassen, dampen of oplosmiddelen is nicht toegestaan. Er bestaat explosie- en brandgevaar!
• Gebruik dit product Niet in ziekenhuizen of medische instellingen. Alhoewel de zender slechts relatief zwakke radiosignalen uitzendt, kan dit functiestoringen bij levensbehoudende systemen veroorzaken. Hetzelfde geldt möglichk op andere vlakken.
• Laat het verpakkingsmaterialieniet onbeheerd liggen, dit kan voor kinderen gevaarlijk spelelgoed zich.
• Behandel het product voorzichtig; door stoten, schokken of een val - zichs vangeringe hoogte - kan het beschadigd raken.

7. Voorschriften voor batterijen/accu's

• Houd batterijen/accu'suit de buurt van kinderen.
• U mag batterijen/accu's nicht zomaar latent rondslingeren wegens het gevaar dat kinderen of huisdieren ze inslikken. Raadpleeg in geval van inslikken onmiddelijk een arts.
• Vervang lege (al dan nicht oplaadbare) batterijenijdig. Lege of verouderde (al dan nicht oplaadbare) batterijen können gaanlekken.
• Lekkende of beschadigde batterijen/accu's können bij contact met de huid verwondingen veroorzaken. Draag in zo'n geval.altijd beschermende handschoenen.
• Uit batterijen/accu's lekkende vloeistoffen zijn chemisch uiterst agressief. Voorwerpen of oppervlakken die hiermee in aanraking komen, können voor een deel ernstig worden beschadigd. Bewaar (al dan nicht oplaadbare) batterijen waarom op een geschikte plek.
• U mag batterijen/accu's nicht kortsluiten, demonteren of in het vuur werpen. Er bestaat explosiegevaar!
• Laad gewone Niet-oplaadbare batterijen nooit op, explosiegevaar!
• Combineer nooit gewone en oplaadbare batterijen.
• Combineer geen batterijen/accu's die in verschillende toestanden verkeren (bijv. volle en halfvolle batterijen).
• Vervang steeds de volledige set batterijen/accu's.
• Let bij hetplaatsen van de batterijen/accu's op de juiste polariteit (plus/+ en minus/- inucht nemen).

U sunt het product ook met accu's gebruiken. Door de geringere spanning (batterij = 1,5 V, accu = 1,2 V) nemen de gebruiksduur en het displaycontrast sterk af.

Wij adviseren.daarom,uitsluitendhoogwaardigealkalinebatterijen te gebruiken en geen accu's.

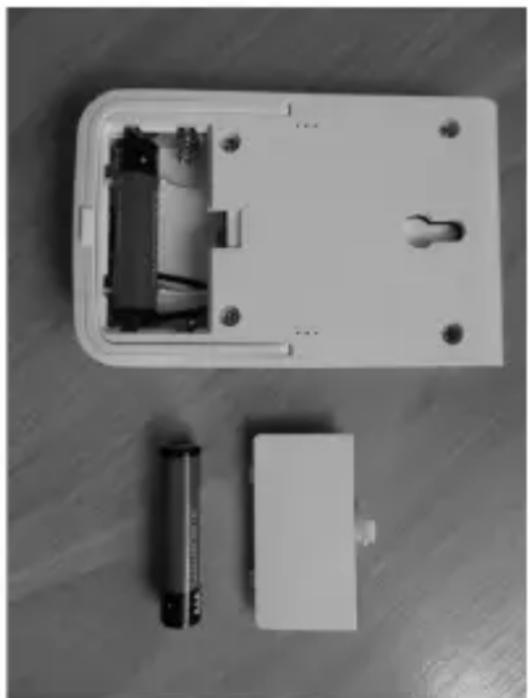

8. Batterijenplaatsen

Open het batterijvak van de meter/thermostat door de knipsluiting aan het batterijvakdeksel voorzichtig waar beneden te drukken en het deksel op te heffen. Plaats nu de batterijen uit de leveringsomvang met de polen in de juiste richting. Let hiervoor op de overeenkomstige symbolen in het batterijvak.

Het gebruik van de zender met accu's is wegens de lage celspanning (batterij = 1,5 V, accu = 1,2 V) en de zichontlading van accu's Niet aangewezen.

Bij het verwangen van de batterijen blijven de koppelingsgegevens (binding) maar de draadloze schakel- en meetcontactdozen en de geprogrammeerde tjdsintervallen behouden. De installmentie要去 hierna opnieuw worden geprogrammeerd.

Afbeelding 1

De levensduur van de batterijen bedraagt ca. 1aar. De batterijen要去en worden verrangen als de schermweergave zwakker en onscherp worden. Vervang in elk geval dan de batterijen aangezien Niet alleen de leesbaarheid van het scherm, maar mogelijk's ook het draadloos bereik/de draadloze functie worden beperkt. Als verrangbatterij raden wij hoogwaardige alkalinebatterijen aan.

9. Bedieningselementen

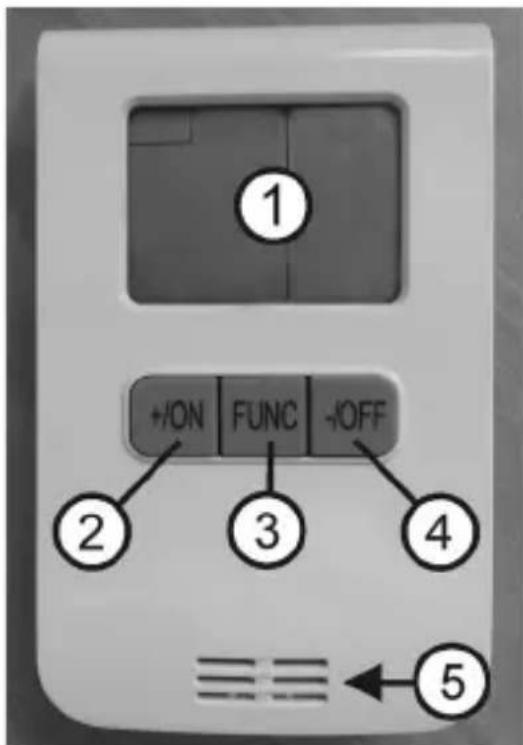

a) Draadloze meter/thermostat

1 Scherm
2+/ON-knop
3 FUNC (functie-) knop
4 -/OFF-knop
5 Meetopening voor temperatuursensor

Afbeelding 2

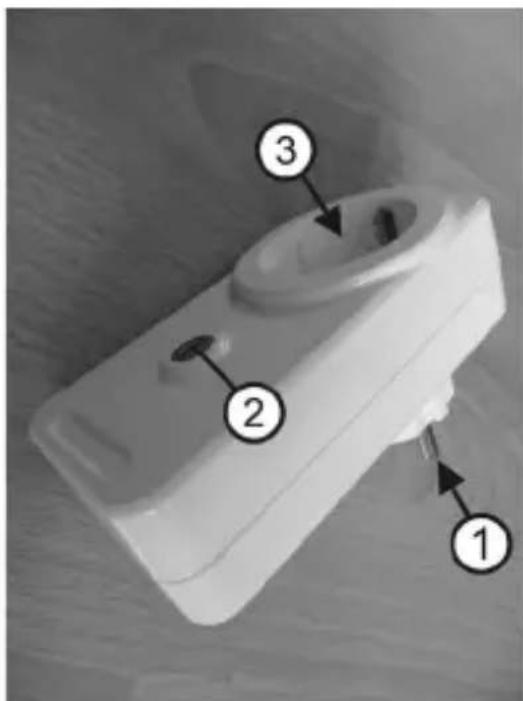

b) Draadloze schakel- en meetcontactdoos

1 Netaansluiting
2Programmeerknop/man.in-/uitschakelen
3 Schakelcontactdoos

De RS2W draadloze schakel- en meetcontactdoos (bestelnr. 1429367) behoort nicht tot de leveringsomvang en moet afzonderlijk worden aangekocht.

Afbeelding 3

10. Voorschriften m.b.t. het gebruik

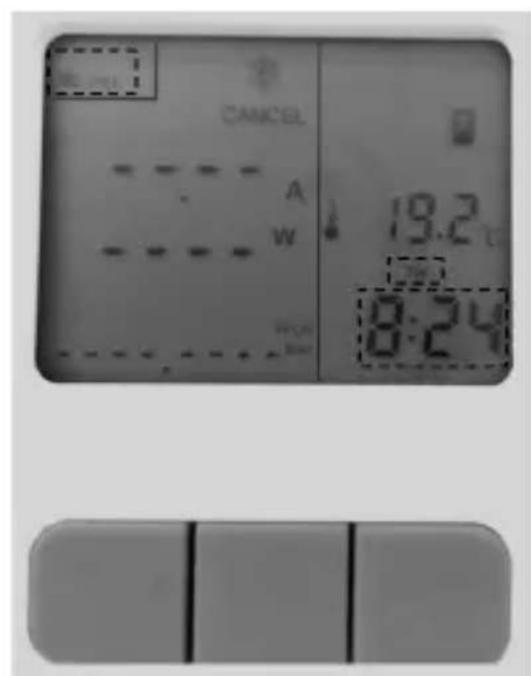

a) Tijd en weekday instellen

• Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Druk nu meer dan drie seconden op de knop "FUNC".
• Nu knippert de aanduiding voor de weekday. Druk op de knop + / ON of - / OFF tot de juiste dag is ingesteld.
• Druk nu opniew op de knop "FUNC". Nu knippert de uuraanduiding op het scherm. Stel het juiste uur in door op de knop ^+ / ON of - / OFF te drukken.
• Druk nu opniew op de knop "FUNC". Nu knippert de minutenaanduiding op het scherm. Stel de juiste minuten in door op de knop + / ON of - / OFF te drukken.
• Druk nu opnieuw op de knop "FUNC". Deinstalling vanweekdag en uur is voltooid.

Afbeelding 4

In veel landen worden in de lente de tijd van winter- maar zomertijd en in de herfst van zomer- maar wintertijd omgezet. Op de draadloze meter/thermostat moet in dit geval telkens manueel de juiste tijd worden ingesteld. Let hierbij ook op of de eventueel ingestelde tijdsintervallen (zie hoofdstuk 10) nog correct of zinvol zich.

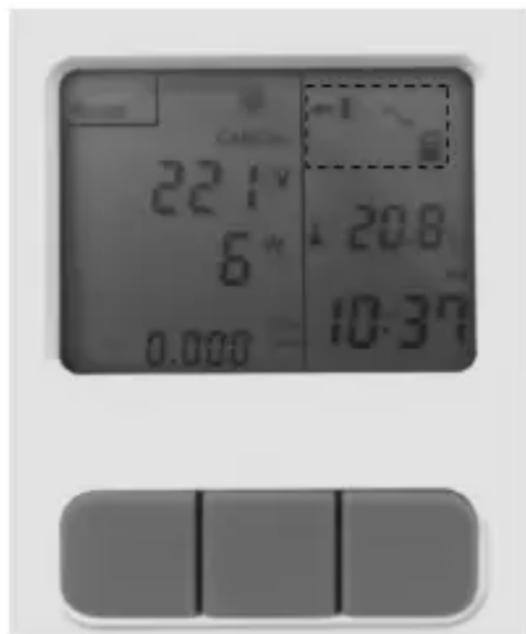

b) Draadloze meter/thermostat aan draadloze schakel- en meetcontactdoos koppelen

Er können tot drie schakel- en meetcontactdozen aan een draadloze meter/thermostat worden gekoppeld.

Druk op de gebruiksklare draadloze meter/thermostaat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Druk nu meer dan twee seconden op de knop ^+ / ON Het symbol voor de schakelcontactdoos begint te knipperen.

Afbeelding 5

Als er geen verdere invoer gebeurt, schakelt het apparaat na ca. 20 seconden terug maar de standardweergave om.

Verbind nu een schakel- en meetcontactdoos (bestelnr. 1429367; nicht inbegren) met een geschikte contactdoos. Het relais in de schakelcontactdoos klikt en het rode bedrijfsindicatielampje in de programmeerknop brandt. Druk nu gedurende meer dan drie seconden op de programmeerknop (zie afbeelding 3, pos. 2) op den schakelcontactdoos. Het koppel is met succes voltooid wanner het symbool van de schakelcontactdoos op het scherm Niet更是 Knippert. Dit succesvol koppelen worden ook aangegeven door middel van een "optische" verbinding (pijl - zie afbeelding 6)ussen het symbool van de schakelcontactdoos en het geselecteerde kanaal.

Afbeelding 6

Om beiden apparaten te koppelen要去en zich in elkaars onmiddelijk nabijheid bevinden. Deplaats waar要去 deze koppeleling plaatsvindt, dient zich zo ver möglichk van draadloze stoorzenders te bevinden. Als bijzonder sterke stoorzenders要去en apparaten worden beschouwd die op zendfrequentie 868 MHz worden gebruikt (meestal� dit draadloze koptelefoons, draadloze weerstations, etc.)

Het draadloze bereik in open veld bedraagt ca. 150 meter. Binnen in gebouwen verkleint dit bereik ook merkbaar, maar in de meeste geallen is dit nog steeds voldoende voor veilig gebruik.

Door kort op de programmeerknop van de schakel- en meetcontactdoos te drukken (zie afbeelding 3, pos. 2) kan de schakelcontactdoos ook manueel worden in- of uitgeschakeld. De schakel- en meetcontactdoos is ingeschakeld wonneer het bedrijfsindicatielampje brandt.

c) Koppeling met een draadloze schakel- en meetcontactdoos wissen

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Druk nu meer dan twee seconden op de knop + / ON . Het symbol voor de schakelcontactdoos begint te knipperen.

Als er geen verdere invoer gebeurt, schakelt het apparaat na ca. 20 seconden terug maar de standardweergave om.

Selecteer met de knop ^+ / ON de schakelcontactdoos (1, 2 of 3 - zich als voorbeeld afbeelding 7, schakelcontactdoos 1) die u wiltissen. Druk daarna meer dan twee seconden op de knop ^+ / ON . Het wissen is met succes voltooid:wanner het symbol van de gekoppelde schakelcontactdoos (zie afbeelding 6) Nieteer op het scherm weergegeven.

Afbeelding 7

d) Draadloze schakel- en meetcontactdoos selecteren

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop + / ON de schakelcontactdoos (1, 2 of 3 - zie afbeelding 7) die u wilt gebruiken.

e) Draadloze schakel- en meetcontactdoos manueel in- of uitscha-kelen

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop + / ON de schakelcontactdoos (1, 2 of 3 - zie afbeelding 7) die u wilt gebruiken.

Druk verwolgens op de knop "FUNC" tot op het scherm "Manu" worden weergegeven. Met de knop ^+ / ON kunt u de geselecteerde schakelcontactdoos manueel inschaken. Met de knop ^+ / OFF kunt u de geselecteerde schakelcontactdoos manueel uitschaken.

f) Verbruiksweergaveaar een draadloze schakel- en meetcontactdoos terugzetten

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop + / ON de schakelcontactdoos (1, 2 of 3 - zie afbeelding 7) waarvan u de verbruiksweergave wilt resetten.

Druk daarna meer dan twee seconden op de knop "-/OFF". Het resettenaar de verbruiksweergave is met succes voltooid als het scherm bij de verbruiksweergave 0,000 kW/h worden weergegeven.

11. Programmeervoerschriften

a) Bedrijfsmodus "Koelen" of "Verwarmen"

De draadloze meter/thermostat kan - op voorwaarde dat geschikte apparaten aan de schakelcontactdoos+zijn aangesloten - worden gebruik om ruimtes te koelen of te verwarmen. Op het scherm worden hiervoor ofwel eenzon voor verwarmen of een sneeuwvlok voor koelen weergegeven.

Afbeelding 8

Verwarmen: Er is een verwarmingsapparaat aan een schakelcontactdoos (bestelnr. 1429367; nicht inbegrepen) aangesloten en worden geactiveerd wonneer een ingestelde temperaatur worden anderschreten.

Koelen: Een klimaatregelenheid is aan een schakelcontactdoos (bestelnr. 1429367, nicht inbegrepen) aangesloten en worden geactiveerd wanner een ingestelde temperatuur worden overschreten.

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop + / ON de schakelcontactdoos (1, 2 of 3 - zie afbeelding 7) die u wilt gebruiken.

Kies het gewenste symbol (zon of sneeuwvlok -zie afbeelding 8) door meer dan drie seconden de knop ^+ / ON en de knop - / OFF tegelijk in te drukken.

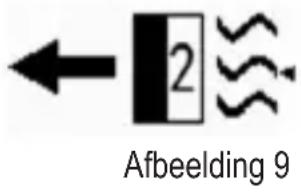

b) Bedrijfsmodus "24-uer temperatuurcontrole"

De draadloze meter/thermostat kan - op voorwaarde dat geschikte apparaten aan de schakelcontactdoos zijn aangesloten - worden gebruik om ruimtes te koelen of te verwarmen. Op het scherm worden hiervoor ofwel een zon voor verwarmen (verwarmingstoestel is aangesloten) of een sneeuuwlok voor koelen (klimaatregelenheid is aangesloten) weergegeven.

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop + / ON de schakelcontactdoos (1, 2 of 3 - zie afbeelding 7) die u wilt gebruiken.

Voor een 24-uurs bewaking kiest u de gewenste bedrijfsmodus (verwarmen of koelen - zie afbeeling 8). Druk verwolgens op de knop "FUNC" tot u "Manu" op het scherm ziet. Linksboven op het scherm verschijnt "Setting".

Druk nu meer dan drie seconden op de knop "FUNC" tot de temperatuuraanduiding op het scherm knippert. Vervolgens kiest u met de knoppen + / ON of - / OFF de gewenste temperatur. Druk verwolgens opnieuw op de knop FUNC". De 24-uurs temperatuurbewaking is geprogrammeerd.

In het linkerdeel van het scherm ziet u nu de weergavewaarde (Volt, Ampere, Watt, verbruike energie) van een aangesloten apparaat. In hetrechtderdeel van het scherm ziet u de gesele-terde verbinding "Draadloze meetweergaveaarraa dredloze meetcontactdoos" en de huidige temperatuur en tijd.

Om de 24-uurs temperatuurbewaking te activeren drukt u eerst op knop "FUNC" tot in de linker schermhelft "Meter" en "Cancel" verschijnen. Dan drukt u op de knop "-/OFF" tot "Manu" op het scherm verschijnt. De draadloze meter/thermostat zal nu de ingestelde temperatuur bewaken. Als bijvoorbeeld de draadloze schakel- en meetcontactdoos 2 werk geactiveerd, verschijnt het symbool, zoals getoond in afbeelding 9.

Voorbeeld:

U hebt de bedrijfsmodus "Koelen" en een temperatuur van 22^ gekozen. Er is een klimaatregelenheid aan de geselecteerde schakelcontactdoos aangesloten. Als de temperatuur in de kamer waarin de draadloze meter/thermostat zich bevindt, gedurende ene bepaalde vrij boven de ingestelde "gewenste temperatuur" van 22^ stijgt, za de draadloze meter/thermostat het signaal "Inschaken" maar de geselecteerde draadloze schakelcontactdoos verzenden.

De klimaatregelenheid begint te werken. De linkerhelft van het scherm geeft nu afwisselend de netspanning in Volt (V) en de door het aangesloten apparaat benodigde stroom in ampere (A) weeR. Bovendien wordt onder deze weergave het vermogen van het aangesloten apparaat in Watt (W) weergegeven. Helemaal onderaan op het scherm wordt de verbruike stroom in kW/h opgeteld en weergegeven.

Als de kamertemperatuur permanent onder de "gewenste temperatuur" (hier 22^ ) daalt, zal de klimaatregelenheid opnieuw door de draadloze meter/thermostat worden uitgeschakeld. Om deze 24-uurs temperatuurbewaking te deactiveren drukt u op knop "-/OFF" tot "Cancel" op het scherm verschijnt.

Als een 24-uurs temperatuurbewaking opniew wordt gedeactiveerd (Cancel), blijft de schakeltoestand behouden die bij het deactiveren actief was. Daarom要去 u na het deactiveren in elk geval nog de eventueel ingeschakelde schakelcontactdoos manu-eel uitschakelen (zie hoofdstuk 9).

Het temperatuurgestuurde in- en uitschakelen van de schakelcontactdozen en deactualising van de meetwaarden gebeurt.altijd tijdsvertraagd.

Als meerere schakelcontactdozen door de draadloze meter/thermostat worden gestuurd, kan in prince elke schakelcontactdoos afzonderlijk met "Verwarmen" of "Koelen" worden geprogrammeerd. Aangezien de temperatuurbepalingECHTER slechts in een kamer (aar, waar de meter/thermostat zich bevindt)plaatsvindt, raden wij aan om "gelijklopend programmeren" te kiezen (alle toestellen verwarmen of alle toestellen koelen).

Er können voor een 24-uurs temperatuurcontrole tot drie draadloze schakel- en meetcontactdozen worden geactiveerd.

De door de schakelcontactdoos bepaalde waarden (Volt, ampere, Watt) worden elke drie minuten op het scherm van de draadloze meter/thermostat geactualiseerd.

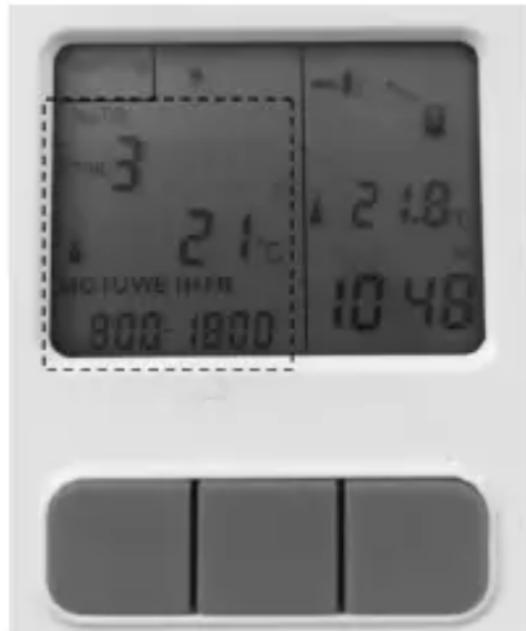

c) Bedrijfsmodus "Temperatuurcontrole in tjdsintervallen"

De draadloze meter/thermostat kan - op voorwaarde dat geschikte apparaten aan de schakelcontactdoos+zijn aangesloten - worden gebruik om ruimtes te koelen of te verwarmen. Op het scherm worden hiervoor ofwel een zon voor verwarmen (verwarmingstoestel is aangesloten) of een sneeuuwlok voor koelen (klimaatregeleenheid is aangesloten) weergegeven. Hiervoor hunnen per schakelcontactdoos tot acheit individuèle tijdsintervallen met bijhorende "gewenste temperatuur" worden geprogrammeerd.

Druk op de gebruiksklare draadloze meter/thermostat op de knop "FUNC" tot u op het scherm linksboven "Meter" ziet. Selecteer met de knop ^+ ON" deschakelcontactdoos (1, 2 of 3 -zie afbeelding 7) die u wilt gebruiken.

Voor een temperatuurbewaking na tijdsintervallen kiest u de gewenste bedrijfsmodus (verwarmen of koelen - zie afbeeling 8). Druk verwolgens op de knop "FUNC" tot u "Auto" en linksboven "Setting" op het scherm ziet.

Stel de gewenste geheugenplaats (1-8) in door op de knop ^+ / ON of - / OFF te drukken.

Druk nu meer dan drie seconden op de knop "FUNC" tot de temperatuuraanduiding op het scherm knippert. Vervolgens kiest u met de knappen + / ON^ of "-/OFF" de gewenste temperatuur. Druk verwolgens opnieuw op de knop FUNC".

Afbeelding 10

Nu knippert de aanduiding voor de weekday. Stel de gewenste dag in door op de knop + / ON of - / OFF te drukken. U kunt ook de dagblokken "maandag tot vrijdag" of "maandag tot zondag" instellen.

Druk nu opniew op de knop "FUNC". Nu knippert de uuraanduiding voor de starttijd op het scherm. Stel het juiste eer in door op de knop ^+ / ON of - / OFF te drukken.

• Druk nu opniew op de knop "FUNC". Nu knippert de minutenaanduiding voor de starttijd op het scherm. Stel de juiste minutes in door op de knop "+"ON" of "-OFF" te drukken.
• Druk nu opniew op de knop "FUNC". Nu knippert de uuraanduiding voor de eindtijd op het scherm. Stel het juiste uu in door op de knop ^+ / ON of - / OFF te drukken.
• Druk nu opniew op de knop "FUNC". Nu knippert de minutenaanduiding voor de eindtijd op het scherm. Stel de juiste minutes in door op de knop "+"ON" of "-OFF" te drukken.
• Druk nu opnieuw op de knop "FUNC". In het linkerdeel van het scherm ziet u nu de "gewens te temperatuur". Na enkele seconden schakelt de elektronicaaar de verbruikswaarde van een aangesloten apparaat om. In hetrechterdeel van het scherm ziet u de geselecteerde verbinding "Draadloze meetweergaveaar draadloze meetcontactdoos" en de huidige temperatuur en tijd.
• Om de temperatuurbewaking via geprogrammeerd tijdsinterval te activeren, drukt u op knop "-/OFF" tot "Auto" op het scherm verschijnt. De draadloze meter/thermostaat za nu de ingestelde temperatuur in de geprogrammeerde tijdsintervalen bewaken.

Voorbeeld 1:

U hebt voor deperiode tussen 8.00 u tot 12.00 u de bedrijfsmodus "Koelen" en een temperatuur van 22^ gekozen. Er is een klimaatregelenheid aan de geselecteerde schakelcontactdoos aangesloten. Als de temperatuur in de kamer binnen de geprogrammeerde tijsinterval gedurende zekere tijd boven de ingestelde "gewenste temperatuur" van 22^ stijgt, za de draadloze meter/thermostat het signalaal "Inschakelen" maar de geselecteerde draadloze schakelcontact-doos verzenden.

De klimaatregelenheid begint te werken. De linker aanduiding op het scherm geeft nu afwisse-lend de netspanning in Volt (V) en de stroombehoefte van het aangesloten apparaat in ampere (A) weeR. Bovendien wordt onder deze weergave het vermogen van het aangesloten apparaat in Watt (W) weergegeven. Helemaal onderaan op het scherm wordt de verbruike stroom in kW/h weergegeven.

Als de kamertemperatuur permanent onder de "gewenste temperatuur" (hier 22^ ) daalt, worden de klimaatregelenheid opnieuw uitgeschakeld. Om de temperatuurbewaking via tijdsinterval voortijdig te deactiveren drukt u op knop "FUNC" tot "Cancel" op het scherm verschijnt.

Als een automatische temperatuurbewaking via tijdsintervallen opnieuw voortijdig worden gedeactiveerd (Cancel), blijdt de schakeltoestand behouden die bij het deactiveren actief was. Daarom要去 u na het deactiveren in elk geval nog de eventueel ingeschakelde schakelcontactdoos manueel uitschakelen (zie hoofdstuk 9).

Als de draadloze schakel- en meetcontactdoos is ingeschakeld en het tijdsinterval komt ten einde, dan worden de draadloze schakel- en meetcontactdoos onafhankelijk van de kamertemperatuur bij afloop van de eindtijd uitgeschakeld.

Wanner een tijdsinterval voor een hele dag要去 worden geprogrammeerd,要去 de start- en eindtijd gelijk zijn. In dit geval zouden er wel meer tijdsintervallen kannen worden geprogrammeerd, maar worden deze tijdsintervallen genedeerd.

Bij tijdelijke overlappingen van tijdsintervallen van een draadloze schakel- en meetcontactdoos worden de overlappingen als volgt uitgevoerd: Voorbeeld 1: Tijdsinterval 1 is van 0.00 u tot 5.00 u en tijdsinterval 2 van 0.00 u tot 4.00 u geprogrammeerd. Tijdsinterval 2 worden hierbij volledig door tijdsinterval 1 overschreiben en worden nicht actief.

Voorbeeld 2:

Tijdsinterval 1 is van 2.00 u tot 5.00 u en tijdsinterval 2 van 1.00 u tot 4.00 u geprogrammeerd. In dit geval worden van 1.00 u tot 2.00 u de ingestelde wenstemperatuuruit tijdsinterval 2 bewaakt. Van 2.00 u tot 5.00 u wordt de ingestelde wenstemperatuuruit tijdsinterval 1 bewaakt.

d) Tijdsinterval overschrijven

Een tijdsinterval kan bij verkeerde invoer of een vraag tot wijdiging worden overschreiben. Kies het betrokken tijdsinterval, druk langer dan drie seconden op knop "FUNC" en wijdig de waarde(n), zoals reeds in dit hoofdstuk beschreiben.

e) Tijdsinterval wissen

Een tijdsinterval kan ook volledig worden gewist. Selecteer het gewenste tijdsinterval en druk daarna meer dan twee seconden op de knop "-/OFF".

12. Uitstalstuk en montagehaak

De meter/thermostat kan met het in dechterzijde van de behuizing geinteggreerd uiststuk op een ondergrond (bv. tafel) worden opgesteld. U kunt eventuele ook met een passende, aan een wand gemonteerde schroef (schroef Niet inbegren) de draadloze meter/thermostat aan de in dechterzijde van de behuizing geinteggreerde lus ophangen.

13. Afvoer

a) Product

Elektronische apparaten können gerecycled worden en horen nicht thuis in het huisvuil. Het product dient na afloop van de levensduur volgens de geldende wettelijkke voorschriften te worden afgevoerd.

Verwijder EVT. geplaatste batterijen/accu's en gooi deze afzonderlijk van het product weg.

b) Batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen/ accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast vermelde symbool, dat erop wijst dat deze Niet via het huisvuilMMCen worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zich: Cd = cadmium, Hg = kwik Pb = lood (de aanduiding staat op de batterijen/accu's, bv. onder het vuilnisbak-symbool dat links afgebeeld is).

Lege batterijen en nicht meer oplaadbare accu's=kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, once filialen of andere verkooppunten van batterijen en accu's.

Zo voldoet u aan de wettelijk verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

14. Verklaring van Conformiteit (DOC)

Hierbij verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de Verklaring van Conformiteit is opvraagbaar via het onderstaande internetadres:

Kies een taal door een vlag aan te klikken. Tik het bestelnummer van het product in het zoekveld in. Daarna kut u de Verklaring van Conformiteit in PDF-formaat downloaden in uw pc.

Categore . Temperatuurbewaking

Frequenieband 868 MHz

Zendvermogen 11,85 dBm

Draadloos bereik 150 m max. (in open veld)

Bedrijfsspanning. 3 V/DC (2x batterij AAA/micro)

Levensduur van de batterij ca. 1aar

Nauwkeurigheid van de klok. + / - 90 seconden per maand

Tolerantie van de temperatuuraanduiding + / - 1^

Tolerantie van de voltaanduiding. + / - 1V

Tolerantie van de stroomaanduiding. + / - 0,002 A bij < / = 10W ; zw. + / - 0,5% en

$$ + / - 1 \% \text{bjj} > / = 10\mathrm {W} $$

Tolerantie van de wattaanduiding. + / - 0,3W bij = 10W ; zw. + / - 0,5% en

$$ + / - 1 \% \text{bij} > / = 10\mathrm {W} $$

Tolerantie van de stroomverbruikeraanduiding.....zw. + / - 0,5% en + / - 1%

Bedrijfsvoorwaarden. 20°C tot +55 °C, 20% tot 90% luchtvochtig-

Gewicht zonder batterijen.. ca. 90 g

Afmetingen (L x B x H) 101 x 63 x 17 mm

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van deuitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
