BEDIENUNGSANLEITUNG RS2W Renkforce

1. Einführung 3
2. Symbol-Erklärung 3
3. Bestimmungsgemäß Verwendung 4
4. Produktbeschreibung 4
5. Lieferumfang 4
6. Sicherheitshinweise 5
7. Batterie-/Akku-Hinweise 6
8. Batterien einlagen 7
9. Bedienelemente 8

a) Funk-Messanzeige/Thermostat. 8
b) Funk-Messschaltsteckdose 8

1. Grundsätzliche Hinweise zum Betrieb 9

a) Uhrzeit und Wochentag einstellen 9
b) Funk-Messanzeige/Thermostat mit Funk-Messschaltsteckdose binden. 10
c) Binding einer Funk-Messschaltsteckdose loschen 11
d) Funk-Messschaltsteckdose auswahlen 11
e) Funk-Messschaltsteckdose manuell ein- bzw. ausschalten 11
f) Reset der Verbrauchsanzeige zu einer Funk-Messschaltsteckdose 11

1. Programmierhinweise 12

a) Betriebsart, Kühlen oder, Heizen 12
b) Betriebsart,24 Stunden Temperaturkontrolle 12
c) Betriebsart „Temperaturkontrolle in Zeitfenstern“ 14
d) Zeitfenster überschreiben 16
e) Zeitfenster loschen 16

1. Aufsteller und Montagehaken 16

Seite

1. Entsorgung 17

a) Produkt 17
b) Batterien/Akkus 17

1. Konformitätserklarung (DOC) 17
2. Technische Daten 18

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesese Produkte.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie these Produkte an Dritte weitergeben. Heben Sie deshalb dieser Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich:

www.conrad.at

Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das Pfeil-Symbol steht fur spezielle Tipps und Bedienhinweise.

3. Bestimmungsgemäß Verwendung

Das RS2W Funk-Messanzeige/Thermostat (Best.-Nr. 1429366) steuert und misst in Verbindung mit der RS2W Funk-Messschaltsteckdose (Best.-Nr. 1429367) den Stromverbrauch der angeschlossenen Geräte und zeigt hierzu auch verschiedene Messwerte an. Das RS2W Funk-Messanzeige/Thermostat wird mit Batterien betrieben.

Eine andere Energieversorgungarf nicht verwendet werden. Eine andere Verwendung,als zuvor beschreiben,fuhrt zur Beschädigung des Produktes und ist überdies mit Gefahren,z.B. Kurzschluss, Brand etc. verbunden.

4. Produktbeschreibung

Das RS2W Funk-Messanzeige/Thermostat wird mit zwei Batterien der große AAA/Micro betrieben und steuert bis zu drei RS2W Funk-Messschaltdosen. Zusätzlich konnen mit thisem Gerät verschiedene Messwerte (Strom, Spannung, Watt) abgelesen werden. Diese Werte werden von der Funk-Messschaltsteckdose ermittelt und an das RS2W Funk-Messanzeige/Thermostat per Funk übertragen. Es sind auch verschiedene Automatik-Programme einstellbar.

In dieser Anleitung wird die Bedienung sowohl von dem RS2W Funk-Messanzeige/Thermostat als auch von der RS2W Funk-Messschaltsteckdose beschreiben. Die RS2W Funk-Messschaltsteckdose (Best.-Nr. 1429367) gehört nicht zum Lieferumfang und muss gesondert erstanden werden.

5. Lieferumfang

• Funk-Messanzeige/Thermostat
  2 Batterien Typ AAA/Micro
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

6. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Platzieren Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden, esarf nicht feucht oder nass werden!
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht oder starken Vibrationen ausgesetzt werden. Halten Sie das Produkt fern von starken Magnetfeldern, wie in der Nähe von Maschinen, Elektromotoren oder Laatsprechern.
• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und Brandgefahr!
• Verwenden Sie these Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen. Obwohl der Sender nur relativ schwache Funksignale aussenden, konnten diese dort zu Funktionstörungen vonbebenserhaltenden Systemen führen. Gleiches gilt möglichwerse in anderen Bereichen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen,这点es kann für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöbe, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

7. Batterie-/Akku-Hinweise

• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens(sofort einen Arzt auf.
• Tauschen Sie leere Batterien/Akkus rechtzeitig aus, da leere oder überalterte Batterien/Akkus auslaufen konnen.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verzürgungen verursachen, benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommt, können teils massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Batterien/Akkus)dürfen nicht kurzgeschlossen,zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederauffladbare Batterien)durfen nicht aufgeladen werden, Explosionsgefahr!
• Mischen Sie niemals Batterien mit Akkus.
• Mischen Sie keine Batterien/Akkus mit entsprechlichem Zustand (z.B. volle und halbvolle Batterien).
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus.
• Achten Sie beim Einlagen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten).

Ein Betrieb des Produkts mit Akkus ist möglich. Allerdings nimmt durch die gingere Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Displaykontrast stark ab.

Wir empfehlen deshalb, ausschließlich hochwertige Alkaline-Batterien zu verwen den und keine Akkus.

8. Batterien einlagen

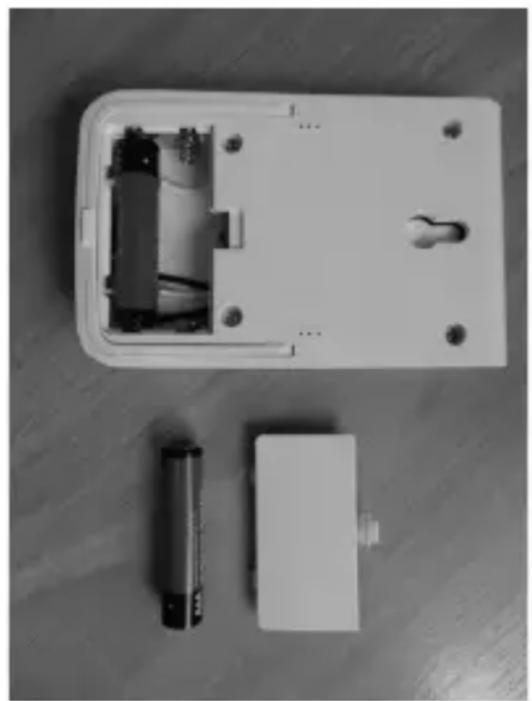

Öffnen Sie das Batteriefach vom Messanzeige/Thermostat, in dem Sie die Lasche am Batteriefachdeckel vorsichtig nach unter drücken und den Deckel abheben. Legen Sie jetzt die Batterien aus dem Lieferumfang polungsrichtig ein. Beachten Sie hierzu die Symbole im Batteriefach.

Ein Betrieb des Funk-Messanzeige/Thermostaten mit Akkus wird wegen der geringeren Zellenspannung (Batterie = 1,5V - Akku = 1,2V) and der Selfstentladung von Akkus nicht empfohlen.

Bei einem Batteriewechsel bleiben die Verbindungsdaten (Binding) zu den Funk-Messschaltsteckdosen als auch programmierte Zeitfenster erhalten. Die Uhrzeit muss jedoch neu programmiert werden.

Bild 1

Die Batterie-Lebensdauer beträgt ca. 1 Jahr. Ein Batteriewechsel muss dann erfolgen, wenn die Displayanzeige schwächer und unscharf wird. Wechseln Sie spätestens jetzt die Batterien, da nicht nur die Lesbarkeit des Displays sondern möglicherweise auch die Funk-Reichweite/Funktion eingeschränkt ist. Als Ersatzbatterie empfehlen wir hochwertige Alkaline-Batterien.

9. Bedienelemente

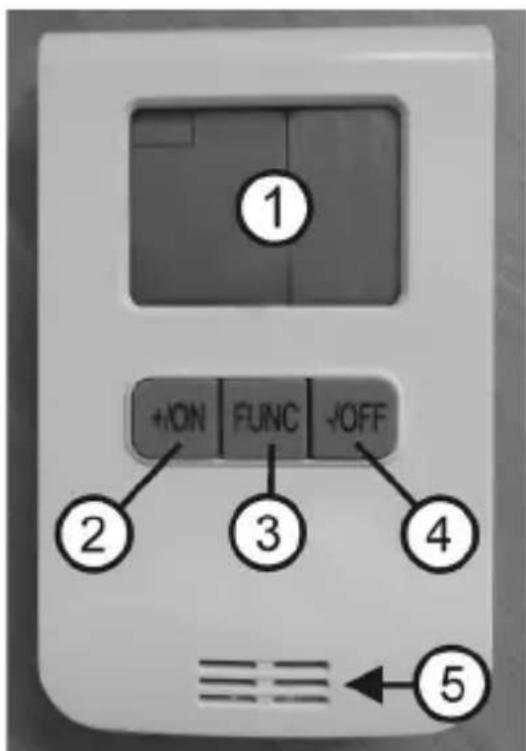

a) Funk-Messanzeige/Thermostat

1 Display
2+/ON-Taste
3 FUNC (Functions-) Taste
4-/OFF-Taste
5 Messöffnung für Temperatursensor

Bild 2

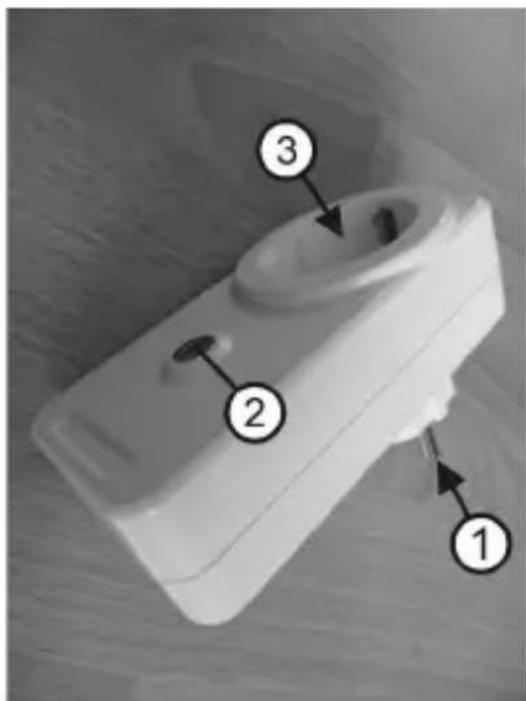

b) Funk-Messschaltsteckdose

1 Netzanschluss
2 Programmiertaste/man. Ein-Ausschalten
3 Schaltsteckdose

Die RS2W Funk-Messschaltsteckdose (Best.-Nr. 1429367) besteht nicht zum Lieferumfang und muss gesondert erstanen werden.

Bild 3

10. Grundsätzliche Hinweise zum Betrieb

a) Uhrzeit und Wochentag einstellen

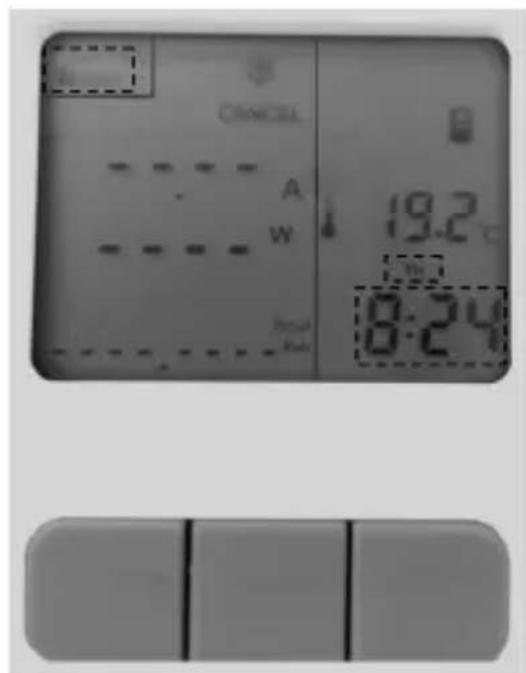

• Drücken Sie an der betriebsbereiten Funk-Mess-anzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Drücken Sie jetzt die Taste „FUNC“ für mehr als drei Sekunden.
• Zeit blinkt die Anzeige für den Wochentag. Drücken Sie die Taste „+/ON“ oder „-/OFF“ so lange, bis der richtige Tag eingestellt ist.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun blinkt die Stundenanzeige im Display. Stellen Sie durch Drücken der Taste „+/ON“ oder „-/OFF“ die richtige Stundenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun blinkt die Minutenanzeige im Display. Stellen Sie durch Drücken der Taste „+/ON“ oder „-/OFF“ die richtige Minutenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Die Einstellung von Wochentag und Uhrzeit ist beendet.

Bild 4

In manchen Ländern wird im Frühling die Uhrzeit von Winter- auf Sommerzeit und im Herbst von Sommer- auf Winterzeit umgestellt. Das Funk-Messanzeige/Thermostat muss in thisem Fall bezüglich der Uhrzeit jedesmal manuell auf die aktuelle Zeit umgestellt werden. Beachten Sie hierbei auch, ob eventuell eingestellte Zeitfenster (siehe Kapitel 10) noch korrekt bzw. Sinnig sind.

b) Funk-Messanzeige/Thermostat mit Funk-Messschaltsteckdose binden

Es können bis zu drei Messschaltsteckdosen an ein Funk-Messanzeige/Thermostat gebunden werden.

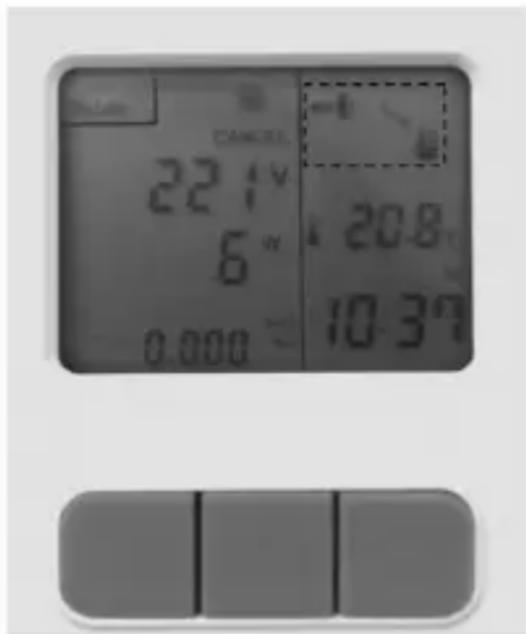

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Drücken Sie jetzt die Taste „+/ON“ für mehr als zwei Sekunden. Das Symbol für die Schaltsteckdose beginnnt zu blinken.

Bild 5

Werden nachfolgend keine weiteren Eingaben getätig, schaltet das Gerät nach ca. 20 Sekunden wieder in die Standard-Anzeige zurück.

Stecken Sie jetzt eine Messschaltsteckdose (Best.-Nr. 1429367; nicht im Lieferumfang) in eine geeignete Netzsteckdose. Das Relais in der Schaltsteckdose klickt und die rote Funktionsanzeige in der Programmiertaste leuchtet. Drücken Sie jetzt für mehr als drei Sekunden die Programmiertaste (siehe Bild 3, Pos. 2) an der Schaltsteckdose. Das Binden ist erfolgreich beendet, wenn das Symbol der Schaltsteckdose nicht mehr im Display blinkt. Dieses erfolggreiche Binden wird auch dadurch angezeigt, dass zwischen dem Symbol der Schaltsteckdose und dem ausgewählten Kanal eine „optische“ Verbindung (Pfeil - siehe Bild 6) angezeigt wird.

Bild 6

Zum Binden der beiden Geräte müssen diese in unmittelbarer Höhe zueinander sein. Der Ort, an dem diesen Bindingstattfindet, solle möglichst frei von Funk-Störquellen sein. Als besonderss starke Störquellen sind Geräte zu betrachten, die auf der Sendefrequenz 868 MHz betreiben werden (meist sind dies Funk-Kopfhörer, Funk-Wetterstationen etc.).

Die Funk-Reichweite im Freifeld beträgt ca. 150 Meter. Innerhalb von Gebäuden wird diese Reichweite deutlich verkürzt, ist jeder in den meisten Fällen immer noch ausreichend für einen sicheren Betrieb.

Mit der Programmiertaste der Messschaltsteckdose (siehe Bild 3, Pos. 2) kann durch kurzes Drücken die Schaltsteckdose auch manuell ein- bzw. ausgeschelt werden. Die Schaltsteckdose ist eingeschaltet, wenn die Funktionsanzeige leuchtet.

c) Binding einer Funk-Messschaltsteckdose Löschen

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Drücken Sie jetzt die Taste „+/ON“ für mehr als zwei Sekunden. Das Symbol für die Schaltsteckdose beginnnt zu blinken.

Werden nachfolgend keine weiteren Eingaben getätig, schaltet das Gerät nach ca. 20 Sekunden wieder in die Standard-Anzeige zurück.

Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe als Beispiel Bild 7, Schaltsteckdose 1) aus, die Sie löschen wollen. Drücken Sie danach die Taste „+/ON“ für mehr als zwei Sekunden. Das Löschen ist erfolgreich abgeschlossen, wenn das Symbol der gebundenen Schaltsteckdose (siehe Bild 6) nicht mehr am Display angezeigt wird.

d) Funk-Messschaltsteckdose auswahlen

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, die Sie nutzen wollen.

e) Funk-Messschaltsteckdose manuell ein- bzw. ausschalten

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, die Sie nutzen wollen.

Drücken Sie anschließend die Taste „FUNC“, bis im Display „Manu“ eingebrendet ist. Mit der Taste „+/ON“ können Sie die ausgewählte Schaltsteckdose manuell einschalten. Mit der Taste „-OFF“ können Sie die ausgewählte Schaltsteckdose manuell ausschalten.

f) Reset der Verbrauchsanzeige zu einer Funk-Messschaltsteckdose

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, bei der Sie den Reset der Verbrauchsanzeige durchführten wollen.

Drücken Sie danach die Taste „-OFF" für mehr als zwei Sekunden. Der Reset zur Verbrauchsanzeige ist erfolgreich abgeschlossen, wenn am Display bei der Verbrauchsanzeige 0,000 kW/h angezeigt wird.

11. Programmierhinweise

a) Betriebsart „Kühlen“ oder „Heizen“

Das Funk-Messanzeige/Thermostat kann - der Anschluss von geeigneten Geräten an die Schaltsteckdose vorausgesetzt - entweder zur Kühlung oder zum Beheizen von Räumen verwendet werden. Im Display wird hierzu entweder eine Sonne für Heizen oder eine Schneeflocke für Kühlen angezeigt.

Bild 8

Heizen: Ein Heizgerät ist an einer Schaltsteckdose (Best.Nr. 1429367; nicht im Lieferumfang) angeschlossen und wird aktiviert, wenn eine eingestelle Temperatur untersritten ist.

Kühlen: Ein Klimagerät ist an einer Schaltsteckdose (Best.-Nr. 1429367, nicht im Lieferumfang) angeschlossen und wird aktiviert, wenn eine eingestellte Temperatur übersritten ist.

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, die Sie nutzen wollen.

Wahlen Sie das gewünschte Symbol (Sonne oder Schneeflocke - siehe Bild 8) aus, in dem Sie die Taste n + / ON " und die Taste n - / OFF" für mehr als drei Sekunden gleichzeitig drucken.

b) Betriebsart „24 Stunden Temperaturkontrolle“

Das Funk-Messanzeige/Thermostat kann - der Anschluss von geeigneten Geräten an die Schaltsteckdose vorausgesetzt - entweder zur Kühlung oder zum Beheizen von Räumen verwendet werden. Im Display wird hierzu entweder eine Sonne für Heizen (Heizgerät ist angeschlossen) oder eine Schneeflocke für Kühlen (Klimagerät ist angeschlossen) angezeigt.

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, die Sie nutzen wollen.

Für eine 24 Stunden-Überwachung wahren Sie die gewünschte Betriebsart (Heizen oder Kühlen - siehe Bild 8). Drücken Sie anschließend die Taste „FUNC“ so lange, bis Sie „Manu“ im Display sehen. Links oben im Display wird „Setting“ eingebrendet.

Drücken Sie jetzt die Taste „FUNC“ für mehr als drei Sekunden, bis die Temperaturanzeige im Display blinkt. Anschließlich wahlen Sie mit den Tasten „+/ON“ bzw. -/OFF“ die gewünschte Temperatur aus. Drücken Sie anschließend die Taste „FUNC“ erneut. Die 24 Stunden Temperaturüberwachung ist programmiert.

Im linken Teil des Displays sehen Sie jetzt die Anzeigewerte (Volt, Ampere, Watt, verbrauchte Energie) eines angeschlossenen Gerätes. Im rechten Teil des Displays sehen Sie die ausgewählte Verbindung „Funk-Messanzeige zu Funk-Messsteckdose" sowie die aktuelle Temperatur und Uhrzeit.

Zur Aktivierung der 24 Stunden-Temperaturüberwachung drücken Sie zuerst die Taste „FUNC“ so oft, bis in der linken Displayhälfte „Meter“ und „Cancel“ steht. Dann drücken Sie die Taste „-/OFF“, bis im Display „Manu“ erscheint. Das Funk-Messanzeige/Themostat wird jetzt die eingestellte Temperatur überwachen. Werde zum Beispiel die Funk-Messschaltsteckdose 2 aktiviert, so erscheint das Symbol wie in Bild 9 g

Beispiel:

Sie haben die Betriebsart „Kühlen" und die Temperatur 22^ gewählt. An die ausgewählte Schaltsteckdose ist ein Klimagerät angeschlossen. Steigt die Temperatur in dem Raum, in dem sich das Funk-Messanzeige/Thermostat befindet, für eine bestimmte Zeit über die eingestellte „Wunsch-Temperatur" von 22^ , so wird das Funk-Messanzeige/Thermostat an die ausgewählte Funk-Schaltsteckdose das Signal „Einschalten" senden.

Das Klimagerät beginnnt zu arbeiten. Die linke Häufe im Display zeigt nun abwechselnd die Netzspannung in Volt (V) und den vom angeschlossenen Gerät benötigten Strom in Ampere (A) an. Zusätzlich wird unter dieser Anzeige die Leistung des angeschlossenen Gerätes in Watt (W) angezeigt. Ganz unten im Display wird der verbrauchte Strom in kW/h aufaddiert und angezeigt.

Fällt die Raumtemperatur dauerhaft unter die „Wunsch-Temperatur" (hier 22^ ), wird das Klimagerät wieder durch das Funk-Messanzeige/Thermostat abgeschaltet. Zum Deaktivieren dieser 24 Stunden-Temperaturüberwachung drücken Sie die Taste „- /OFF" so oft, bis „Cancel" im Display erscheint.

Wird eine 24 Stunden Temperaturüberwachung wieder deaktiviert (Cancel), so bleibt der Schaltzustand, der beim Deaktivieren aktiv war, erhalten. Daher müssen Sie nach dem Deaktivieren zwingend eine noch eventuell eingeschaltete Schaltsteckdose manuell ausschalten (siehe Kapitel 9).

Das temperaturgesteuerte Ein- und Ausschalten der Schaltsteckdosen als auch die Aktualisierung der Messwerte erfolgt immer zeitverzögert.

Sollen mehrere Schaltsteckdosen von der Funk-Messanzeige/Thermostat gesteuert werden, so kann grundsätzlich jeder Schaltsteckdose individuell mit „Heizen“ oder Kühlen“ programmiert werden. Da jedoch nur in einem Raum (dort, wo sich das Messanzeige/Thermostat befindet) eine Temperaturerfassungstatt finden, empfehlen wir das „gleichsinnige Programmieren“ (alle heizen oder alle kühlen).

Es können für eine 24 Stunden Temperaturkontrolle bis zu drei Funk-Messschaltsteckdosen aktiviert werden.

Die von der Schaltsteckdose ermittelten Werte (Volt, Ampere, Watt) werden alle drei Minutenactualisiert im Display der Funk-Messanzeige/Thermostat angezeigt.

c) Betriebsart „Temperaturkontrolle in Zeitfenstern“

Das Funk-Messanzeige/Thermostat kann - der Anschluss von geeigneten Geräten an die Schaltsteckdose vorausgesetzt - entweder zur Kühlung oder zum Beheizen von Räumen verwendet werden. Im Display wird hierzu entweder eine Sonne für Heizen (Heizgerät ist angeschlossen) oder eine Schneeflocke für Kühlen (Klimagerät ist angeschlossen) angezeigt. Hierzu können pro Schaltsteckdose bis zu acht individuelle Zeitfenster mit zugehöriger „Wunsch-Temperatur" programmiert werden.

Drücken Sie an dem betriebsbereiten Funk-Mess-anzeige/Thermostat die Taste „FUNC“, bis Sie im Display links oben „Meter“ sehen. Wahlen Sie mit der Taste „+/ON“ die Schaltsteckdose (1, 2 oder 3 - siehe Bild 7) aus, die Sie nutzen wollen.

Für eine Temperatur-Überwachung nach Zeitfenstern wahren Sie die gewünschte Betriebsart (Heizen oder Kühlen - siehe Bild 8). Drücken Sie anschließend die Taste „FUNC" so lange, bis Sie „Auto" und links oben „Setting" im Display sehen.

Wahlen Sie durch Drücken der Taste r + / ON " oder r - / OFF " den gewündsten Speicher (1 - 8) an.

Drücken Sie jetzt die Taste „FUNC“ für mehr als drei Sekunden, bis die Temperaturanzeige im Display blinkt. Anschließlich wahren Sie mit den Tasten „+/ON“ bzw. „-/OFF“ die gewünschte Temperatur aus. Drücken Sie anschließend die Taste „FUNC“ erneut.

Bild 10

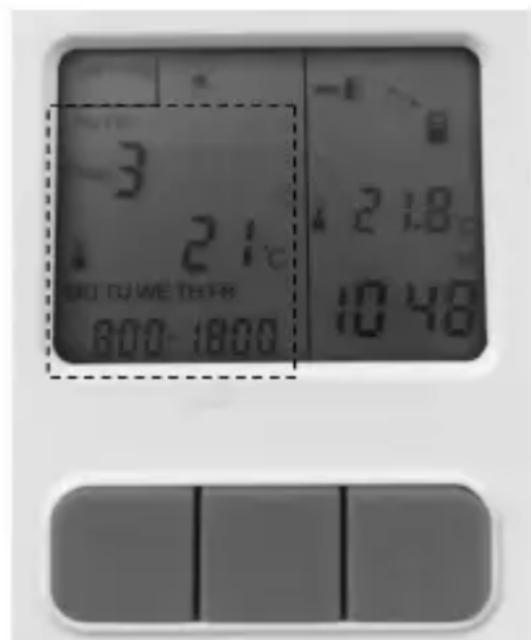

Jetzt blinkt die Anzeige für den Wochentag. Stellen Sie durch Drücken der Taste „+/ON" oder „-OFF" den gewünschten Tag ein. Sie können auch die Tagesblöcke „Montag bis Freitag" oder „Montag bis Sonntag" einstehen.

Drücken Sie jetzt die Taste „FUNC" erneut. Nun blinkt die Stundenanzeige für die Startzeit im Display. Stellen Sie durch Drücken der Taste „+/ON" oder „-/OFF" die richtige Stundenzahl ein.

• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun blinkt die Minutenanzeige für die Startzeit im Display. Stellen Sie durch Drücken der Taste „+/ON“ oder „-/OFF“ die richtige Minutenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun blinkt die Stundenanzeige für die Endezeit im Display. Stellen Sie durch Drücken der Taste „+/ON“ oder „-/OFF“ die richtige Stundenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun blinkt die Minutenanzeige für die Endzeit im Display. Stellen Sie durch Drücken der Taste „+/ON“ oder „-/OFF“ die richtige Minutenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Im linken Teil des Displays sehen Sie jetzt die „Wunsch-Temperatur“. Nach weniger Sekunden schaltet die Elektronik auf die Verbrauchwerte eines angeschlossenen Gerätes um. Im rechten Teil des Displays sehen Sie die ausgewählte Verbindung „Funk-Messanzeige zu Funk-Messsteckdose“ sowie die aktuelle Temperatur und Uhrzeit.
• Zur Aktivierung der Temperaturüberwachung per programmierter Zeitfenster drücken Sie die Taste „-/OFF“, bis im Display „Auto“ erscheint. Die Funk-Messanzeige/Thermostat wird jetzt die eingestellte Temperatur in den programmierten Zeitfenstern überwachen.

Beispiel 1:

Sie haben für die Zeit von 8:00 Uhr bis 12:00 Uhr die Betriebsart „Kühlen" und die Temperatur 22^ gewählt. An die ausgewählte Schaltsteckdose ist ein Klimagerät angeschlossen. Steigt die Temperatur in dem Raum innerhalb des programmierten Zeitfensters für eine bestimmte Zeit über die eingestellte „Wunsch-Temperatur" von 22^ , so wird die Funk-Messanzeige/Thermostat an die ausgewählte Funk-Schaltsteckdose das Signal „Einschalten" senden.

Das Klimagerät beginnnt zu arbeiten. Die linke Anzeige im Display zeigt nun abwechselnd die Netzspannung in Volt (V) und den Strombedarf des angeschlossenen Gerätes in Ampere (A) an. Zusätzlich wird unter dieser Anzeige die Leistung des angeschlossenen Gerätes in Watt (W) angezeigt. Ganz unter im Display wird der verbrauchte Strom in kW/h angezeigt.

Fällt die Raumtemperatur dauerhaft unter die „Wunsch-Temperatur“ (hier 22^ ), wird das Klimagerät wieder abgeschelt. Zum vorzeitigen Deaktivieren der Temperaturüberwachung per Zeitfenster drücken Sie die Taste „FUNC“ so oft, bis „Cancel“ im Display erscheid.

Wird eine automatische Temperaturüberwachung nach Zeitfenstern vorzeitig wieder deaktiviert (Cancel), so bleibt der Schaltzustand, der beim Deaktivieren aktiv war, erhalten. Daher müssen Sie nach dem Deaktivieren zwingend eine noch eventuell eingeschaltete Schaltsteckdose manuell ausschalten (siehe Kapitel 9).

Ist die Funk-Messschaltsteckdose eingeschaltet und endet das Zeitfenster, so wird die Funk-Messschaltsteckdose unabhängig von der Raumtemperatur mit Ablauf der Ende-Zeit abgeschalte.

• Wenn ein Zeitfenster für einen ganzen Tag programmiert werden soll, so müssen die Start- als auch die Ende-Zeit gleich sein. Weitere Zeitfenster konnten in dieser Fall während programmiert werden, diese Zeitfenster werden jedoch ignoriert.

Bei zeitlichen Überschneidungen von Zeitfenstern einer Funk-Messschaltsteckdose werden die Überschneidungen wie folgt ausgeführrt. Beispiel 1: Zeitfenster 1 ist von 0:00 Uhr bis 5:00 Uhr und Zeitfenster 2 von 0:00 Uhr bis 4:00 Uhr programmiert. Das Zeitfenster 2 wird hierbei komplett von Zeitfenster 1 Überschreiben und kommt nicht zur Geltung.

Beispiel 2:

Das Zeitfenster 1 ist von 2:00 Uhr bis 5:00 Uhr und das Zeitfenster 2 von 1:00 Uhr bis 4:00 Uhr programmiert. In thisem Fall wird von 1:00 Uhr bis 2:00 Uhr die eingestellte Wunsch-Temperatur aus dem Zeitfenster 2 überwacht. Von 2:00 Uhr bis 5:00 Uhr wird die eingestellte Wunsch-Temperatur aus dem Zeitfenster 1 überwacht.

d) Zeitfenster überschreiben

Ein Zeitfenster kann bei Fehleingabe oder Änderungswünschen überschreiben werden. Wahlen Sie das betreffende Zeitfenster, drücken die Taste „FUNC“ für länger als drei Sekunden und ändern den/die Werte in der Art, wie es bereits in thisem Kapitel beschrieben worden ist.

e) Zeitfenster Löschen

Ein Zeitfenster kann auch komplett gelöscht werden. Wahlen Sie das gewünschte Zeitfenster aus und Drücken die Taste „-/OFF" für länger als zwei Sekunden.

12. Aufsteller und Montagehaken

Das Messanzeige/Thermostat kann mit dem in der Gehäuserückwand integrierten Aufsteller auf einer Unterlandage (z.B. Tisch) aufgestellt werden. Alternativ konnen Sie mit einer passenden, an einer Wand montierten Schraube (Schraube nicht im Lieferumfang) das Funk-Messanzeige/Thermostat an der in der Gehäuserückwand integrierten Öse aufhängen.

13. Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnahmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekenn-zeichnet, das auf das Verbot der Entsorgung über den Hausmull hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

14. Konformitätserklarung (DOC)

Hiermit erklart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass these Product der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

Wahlen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend konnen Sie die EU-Konformitätserklung im PDF-Format herunterlagen.

15. Technische Daten

Kategorie . Temperaturüberwachung

Frequenzband 868MHz

Sendeleistung. 11,85 dBm

Funk-Reichweite. 150 m max. (in offenem Feld)

Betriebsspannung. 3 V/DC (2x Batterie AAA/Micro)

Batterie-Lebensdauer ca. 1 Jahr

Genauigkeit der Uhr .90 Sekunden pro Monat

Toleranz der Temperaturanzeige +/-1 °C

Toleranz der Voltanzeige +/-1 V

Toleranz der Stromanzeige. + / - 0,002 A bei = 10W zw. + / - 0,5% und

+/- 1% bei > / = 10 W

Toleranz der Wattanzeige. + / - 0,3W bei = 10W zw. + / - 0,5% und

+/- 1% bei > / = 10 W

Toleranz der Stromverbrauchsanzeige.....zw. + / - 0.5% und + / - 1%

Betriebsbedingungen. -20°C bis +55°C,

20% bis 90% Luftfeuchtigkeit nicht kondensierend

Gewicht inkl. Batterien.. ca. 90 g

Abmessungen (L x B x H) 101 x 63 x 17 mm
