MODE D'EMPLOI WSP 600 HF AEG
Accumulateurs dynamiques
Modèle cheminée
Notice d'utilisation et de montage
WSP 600 HF
Nederlandss
- Notice d'utilisation 32
1.1 Description de l'appareil 32
1.2 Fonctionnement 32
1.2.1 Accumulation de chaleur 32
1.2.2 Restitution de chaleur 32
1.2.3 Utilisation estivale 32
1.2.4 Conseils pour réaliser des économies d'énergie 33
1.3 Instructions particuilles 33
1.4 Maintenance et entretien 34
1.5 Remarque importante 34
1.5.1 Généralités 34
1.5.2 Mauvais fonctionnement 34
1.6 En cas de problèmes 35
- Notice de montage 36
2.1 Caracteristiques techniques 36
2.2 Positionnement et installation 36
2.2.1 Procedures à respecter 36
2.2.2 Choix de l'emplacement 36
2.2.3 Distances minimales 37
2.2.4 Protection anti-basculement, fixation murale 37
2.2.5 Dimensions de l'appareil 37
2.3 Montage et Raccordement electrique 38
2.3.1 Installation de l'appareil 38
2.3.2 Charge 40
2.3.3 Demontage du tiroir du ventilateur 40
2.3.4 Raccordement electrique 41

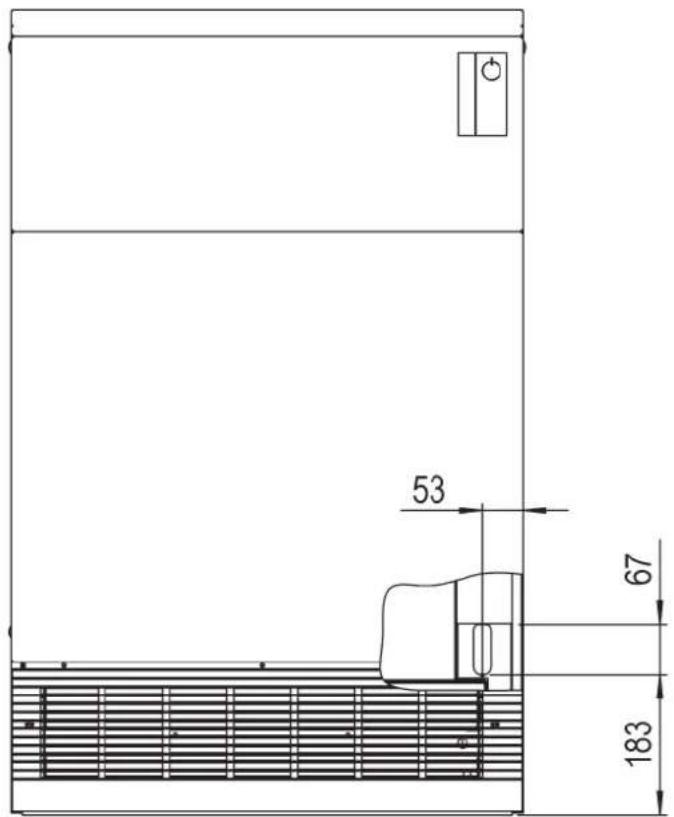

2.3.5 Installation des cables 41
2.3.6 Circuit electrique WSP 600 HF 42
2.4 Plaque de l'appareil 43
2.5 Pièces détachées 43
2.6 Accessoires 44
2.6.1 Thermostat de charge 44
2.6.2 Thermostat d'ambiance 44
2.6.3 Relais thermique 44
2.6.4 Résistance additionnelle 44
2.6.5Autres accessoires 44
2.7 Mise en route 45
2.8 Remontage 45
3.Garantie 45
3.1 Environnement et recyclage 45
Nederlandsls
Inhoudsoverzicht

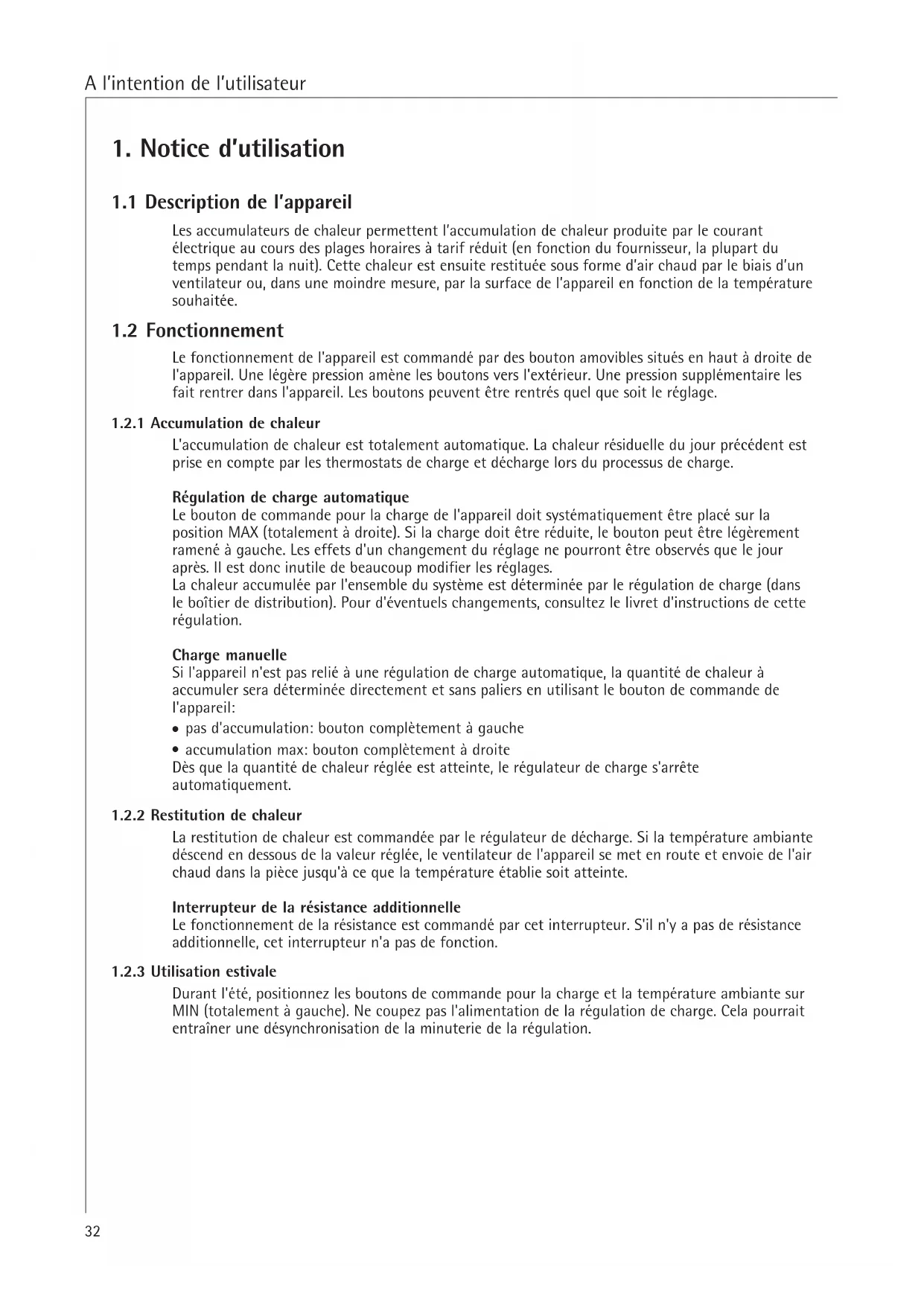

1. Notice d'utilisation
1.1 Description de l'appareil
Les accumulateurs de chaleur permettent l'accumulation de chaleur produit par le courant électricque au cours des plages horaires à tarif réduit (en fonction du fournisseur, la plupart du temps pendant la nuit). Cette chaleur est ensuite restituee sous forme d'air chaud par le biais d'un ventilateur ou, dans une moindre mesure, par la surface de l'appareil en fonction de la température souhaitée.
1.2 Fonctionnement
Le fonctionnement de l'appareil est commandé par des bouton amovibles situés en haut à droite de l'appareil. Une légère pression amène les boutons vers l'extérieur. Une pression supplémentaire les fait rentrer dans l'appareil. Les boutons peuvent être rentrés quels que soit le réglage.
1.2.1 Accumulation de chaleur
L'accumulation de chaleur est totalement automatique. La chaleur résiduelle du jour precedent est prise en compte par les thermostats de charge et decharge lors du processus de charge.
Régulation de charge automatique
Le bouton de commande pour la charge de l'appareil doit systématiquement être place sur la position MAX (totalement à droite). Si la charge doit être réduite, le bouton peut être légerement ramèné à gauche. Les effets d'un changement du réglage ne pourront être observés que le jour après. Il est donc inutilde de beaucoup modifier les réglages.
La chaleur accumulée par l'ensemble du système est déterminée par le régulation de charge (dans le boîtier de distribution). Pour d'eventuels changements, consultez le livre d'instructions de cette régulation.
Charge manuelle
Si l'appareil n'est pas relié à une régulation de charge automatique, la quantité de chaleur à accumulator sera déterminée directement et sans paliers en utilisant le bouton de commande de l'appareil:
- pas d'accumulation: bouton complètement à gauche
- accumulation max: bouton complètement à droite
Dés que la quantité de chaleur réglée est atteinte, le régulateur de charge s'arrête automatiquement.
1.2.2 Restitution de chaleur
La restitution de chaleur est commandee par le regulateur de decharge. Si la temperature ambiente descend en dessous de la valeur reglee, le ventilateur de l'appareil se met en route et envoie de I'air chaud dans la piece jusqu'a ce que la temperature etablie soit atteinte.
Interrupteur de la résistance additionnelle
Le fonctionnement de la résistance est commandé par cet interrupteur. S'il n'y a pas de résistance additionnelle, cet interrupteur n'a pas de fonction.
1.2.3 Utilisation estivale
Durant l'été, positionné les boutons de commande pour la charge et la température ambiente sur MIN (totalement à gauche). Ne coupez pas l'alimentation de la régulation de charge. Cela pourrait entrainer une désynchronisation de la minutesie de la régulation.
1.2.4 Conseils pour réaliser des économies d'énergie
Chauffez seulement si nécessaire.
- Conserve une température ambiente d'environ 20^ si possible. Pour chaque degré au dessus de 20^ , les coûts de chauffage augmentent de 6 à 7% . Inversement, chaque degré au dessous de 20^ économise le même montant d'énergie.
- Ne chauffez pas seulement par la radiation des surfaces de l'accumulateur, mais utilisez également le ventilateur. Si nécessaire, diminuier la position du bouton de commande « charge » (en le tournant vers la gauche).
- Utilisez si possible une régulation automatique de charge pour le chargement de l'accumulateur. Comme cela, l'accumulateur accumulera seulement la quantité de chaleur nécessaire pour couvir la quantité de chaleur à restituer le jour suivant. Une régulation de charge correctement réglee est la condition sine qua non pour un fonctionnement économique et des températures ambantes/agréables.
- Au cours des longues périodes sans chauffe, ne laissez pas la temperature ambiente descendre au dessous de 10^ . Ceci permet des économies d'énergie sans risque de gel des canalisations ou autres.
- L'aération permanente d'un bathtub en maintainant les fenêtres entrebaillées est trop onereuse. De petites périodes d'aération intense en ouvrant complètement les fenêtres est préféable. Pendant la ventilation, positionnez le thermostat d'ambiance sur MIN (completement à gauche) afin que le ventilateur ne fonctionne pas.
- S'il y a des courants d'air au niveau des portes et fenêtres, renforcez les joints.
- Fermez les stores et les volets à la tombée de la nuit afin de diminuer les déperditions de chaleur des fenêtres.
- Pour des raisons de sécurité et pour éviter les incendies, des rideaux très longs et des stores ne doivent pas été placeés devant les accumulateurs. De plus, ils réduisent la diffusion de chaleur dans la piece, augmentent les déperditions par les fenêtres et provoquent une augmentation de la consommation d'énergie.
- Le bâtiment (murs, plafonds, etc.) ainsi que le mobilier de la piece absorbent la chaleur au cours d'un laps de temps très long et la restituent dans la piece très lentement. Prenez le en compte lors du réglage du thermostat d'ambiance et du réglage de nuit.
- Les planchers, plafonds et murs constituent une masse d'accumulation qui a ete pris en compte lors du calcul des dimensions des appeareils. Si la diminution de la temperature nocturne est trop importante, esta peut conduire a un comfort restreint la journee.
1.3 Instructions particulières
- Les parois supérieures de l'appareil peuvent être très chaudes. C'est pourquoi il est indispensable de ne pas placer d'objets ou de mobilitier inflammables pres ou sur l'appareil.
- Souvenez-vous que les apparciels en marche peuvent avoir des températures de surface dépassant les 80^ .
- Les accumulateurs de chaleur doivent uniquement fonctionner dans des pieces dans lesquelles il n'y a ni gaz explosifs (pas de vitrification de sols) ni poussiere inflammable. Lors de travaux de renovation, il est conseillé de ne pasmettre en marche le ventilateur de l'appareil, et même de ne pas faire fonctionner l'appareil.
- Les apparèils électriques sont conformes aux normes de sécurité en vigueur. Toute intervention sur ceux-ci doit être pratiquée par un spécialiste. Des interventions non faites par des professionnels peuvent avoir des conséquences graves sur la sécurité de l'utilisateur.
1.4 Maintenance et entretien
- Les apparecs AEG demandent peu d'entretien.
- Les ventilateurs sont équiped d'un système autolubrifiant. Nous recommendons cependant de faire ouvoir l'appareil à intervalles réguliers par un installer et de faire enlever la poussière se trouvant sur le ventilateur et dans la partie de mélange de l'air.
- Les intervalles de nettoyage et de maintenance de l'appareil dépendant de son emplacement et des conditions dans lesquelles il est utilisé. Nous recommendons de procéder à la première maintenance au plus tard avant la deuxième période de chauffe. Vous pouvez ensuite déterminer les cycles de maintenance.
- Nous recommendons de faire examiner les éléments de régulation et de contrôle régulierement. Au bout de 10 ans après la première mise en route, tous les éléments de sécurité, contrôle et régulation ainsi que de charge et décharge doivent être examinés par un spécialiste pour éviter une surconsommation d'énergie inutile.
- N'utilisez pas de détergent pour nettoyer les parois de l'appareil. Utilisez votre nettoyant menager habituel.
1.5 Remarque importante
1.5.1 Généralités
Lisez cette notice avec attention. Elle contient des informations importantes en ce qui concerne la sécurité, l'installation, l'utilisation et l'entretien de l'appareil.
La responsabilité du constructeur ne peut être engagée en cas de problèmes dus à un non respect de cette notice. Utilisez cet appeareil uniquement pour l'usage pour lequel il a été prévu.
Cette notice:
- doit être remise à l'utilisateur après l'installation. L'installateur doit également familiariser l'utilisateur avec le fonctionnement de l'appareil.
- doit être conservée avec soin et transmise à chaque nouvel utiliser PROPRIÉTAIRE de l'appareil.
- doit être transmise au technicien avant toute intervention du SAV.
1.5.2 Mauvais fonctionnement
Si l'appareil ne fonctionne pas correctement, vérifie tout d'abord les points suivants:
- Le bouton de réglage n'est-il pas sur position 0?
- Le système n'est-il pas entièrement coupe par le disioncteur global?
- Les fusibles du tableau électrique ne sont-ils pas défectueux?
- Si la carcasse de l'appareil est chaude, et le ventilateur ne fonctionne pas: le thermostat d'ambiance fonctionne-t-il? Les fusibles ne sont-ils pas defectueux?
1.6 En cas de problèmes
Le modele cheminée AEG est équipé d'un thermostat de charge en continu et d'un interrupteur de sécurité bloquant. Si le thermostat ne coupe pas les éléments pendant la charge normale, l'interrupteur de sécurité blouant coupe le circuit électrique. Dans ces casla, faites impératifement intervenir un professionnel, v. «Procedures à respecter» (2.2.1).
Si l'appareil ne fonctionne pas correctement, procedez aux tests suivants:
1. L'appareil n'accumule pas de chaleur
Verifiez les disjoncteurs et relais.
Enclenchez le régulateur de charge et mesure la tension aux bornes A1/Z1. Un défaut du régulateur de charge peut entrainer une tension en continu au niveau de la résistance de contrôle et la maintainir à une température tellement élevée que le thermostat de charge coupe systématiquement l'appareil.
Verifiez si le régulateur de charge a coupé. Il peut etre reactive en appuyant sur le bouton de commande. Les causes possibles de la coupe du régulateur de charge sont:
- Un défaut du thermostat de charge.
- L'appareil est recouvert, ce qui est strictement interdit et la chaleur ne circule pas.
2. L'appareil charge toujours à fond
Problème de thermostat de charge? Vérifiez que la sonde est placeé correctement à l'intérieur de la résistance de contrôle. Si la régulation de charge est défectueuse, il n'y a pas de tension au niveau de la résistance.
Verifiez l'etat de la resistance de charge et en meme temps que la sonde est correctement placed dans son habitacle.
3. L'appareil ne chauffe pas assez
L'appareil est trop petit. Le ventilateur ou le thermostat d'ambiance sont defectueux.
Le thermostat de charge peut également être régle plus haut. Respectez alors les instructions particulières des thermostats de charge en question.
2. Notice de montage
2.1 Caracteristiques techniques
| Modèle WSP 600 HF | |
| Capacité d'accumulation 48 kWh | |
| Charge 6,0 kW | |
| Tension 3/N/PE ~ 400 V | |
| Dimensions Hauteur: 1056 mmLargeur: 670 mmProfondeur: 350 mm | |
| Poids env. 330 kg | |
| Résistance additionnelle 1,0 kW | |
| Paquets de briques réfractaires 3 | x SP26 und 6 x SP27 |
2.2 Positionnement et installation
- Le raccordement électrique de l'accumulateur doit être conforme au normes de la région.
- Le branchement de l'appareil doit être effectué par un électricien agréé.
- Respectez équivalent les normes locales en matière d'installation électrique et de sécurité.
- Lors d'installation d'accumulateurs de chaleur électrique dans des lieux accessibles au public (par exemple, hotels, gîtes, écoles, administrations,...), il est obligatoire d'apposer une étiquette d'ajtestissement sur l'appareil. Des autocollants sont disponibles chez votre revendeur.
2.2.1 Procedures à respecter
Respectez l'ensemble des procedures en vigueur lors de I'etude et de I'installation de I'appareil.
2.2.2 Choix de l'emplacement
L'accumulateur de chaleur peut, bien sur, être installé à n'importe quel endroit dans la piece. Le sol et le mur doivent être capables de supporter le poids de l'appareil. En cas de doute sur cette capacité, faites réaliser une étude par un professionnel.
En général, le modele cheminée AEG peuvent etre installes a meme le sol, sans protection particuliere, a condition que celui-ci soit plat et lisse, et resiste a une temperature minimale de 80^
Si le sol est mou, sensible au poids, et non résistant à la chaleur, ou en cas de différence de niveau, il est recommendé d'installer au sol une plaque de dimensions équivalentes à celles de l'appareil. Si le revêtement est une moquette ou un tapis, il est indispensable d'installer une plaque.
Si l'appareil n'est pas muni d'un thermostat d'ambiance intégré, celui-ci doit être installé au moins à 2,5 m de l'appareil et à une hauteur d'environ 1,5 m.

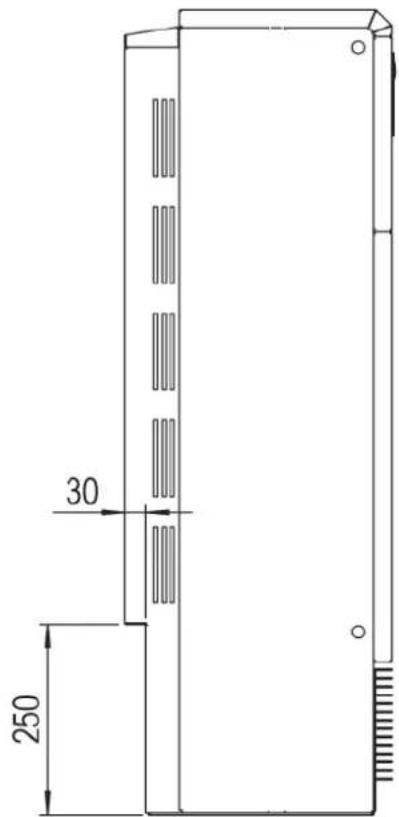

2.2.3 Distances minimales
Respectez les écartements suivants pour des raisons de sécurité :
du haut et des cots 10 cm
- de la grille de sortie d'air 25 cm
Le modele cheminée AEG doit etre protégés contre le basculement. Il est donc nécessaire de les fixer au mur.
Une vis de fixation murale est livrée avec chaque apparéil. Fixez la tout d'abord au mur avec la chevelle jointe (Fig. 1) puis ensuite à l' apparéil. Elle peut semettre à droite ou à gauche dans la carcasse interne de l' apparéil.

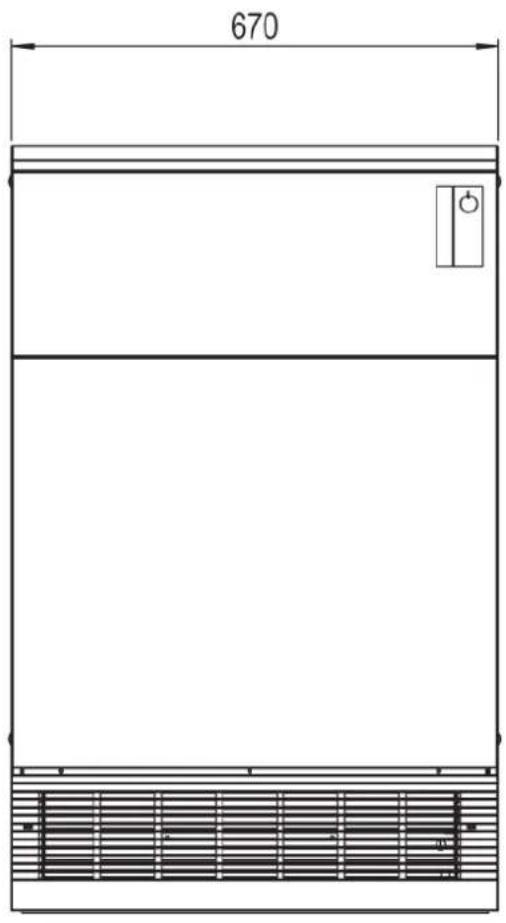

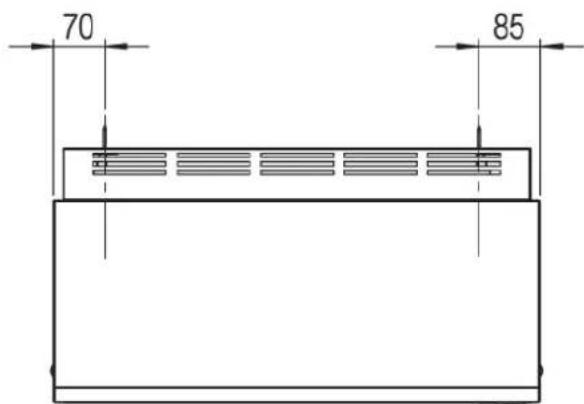

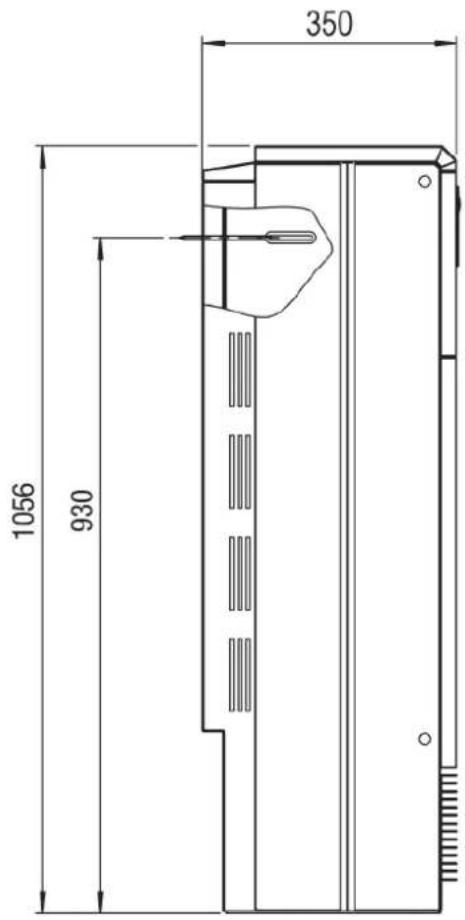

2.2.5 Dimensions de l'appareil
Fig. 1 Fixation au mur
2.3 Montage et Raccordement électrique
L'appareil ne doit être déballé qu'une fois place sur son lieu d'installation. Les petits défauts qui peuvent être constatés sur les briques au déballage, n'altérènt pas le bon fonctionnement de l'appareil.
2.3.1 Installation de l'appareil
-

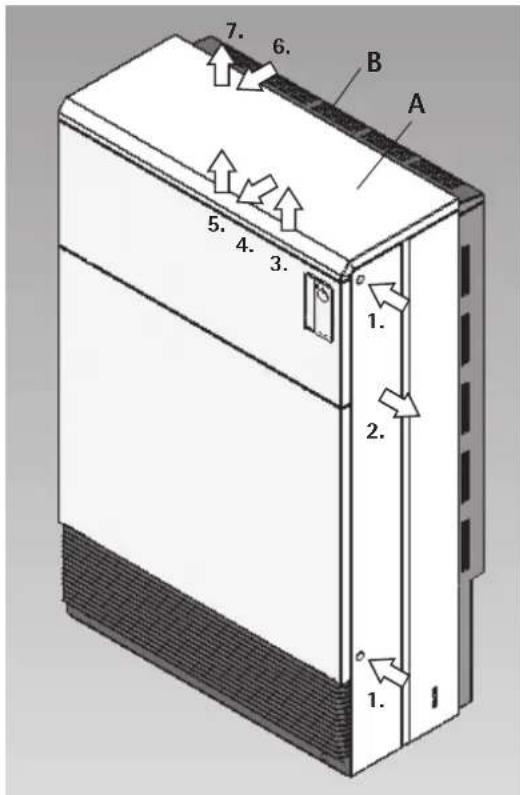

Ouverture de l'accumulateur (Fig. 2):
-
Retirez les parties plastiques et enlevez les vis.
- Tirez les parois laterales en tete en dehors et les retirez vers l'arriere
- Soulevez le couvercle (A) d'environ 10cm, vers l'avant.
- Tirez le couvercle vers l'avant.
- Enlevez le couvercle.
- Tirez la partie arrête supérieure (B) vers l'avant.
- Enleyez la partie arrriere supérieure.
Retirez l'iso1ation supérieure, le materiel d'emballage et de montage se trouvant dans I'appareil.
Fig. 2 Ouverture de l'accumulateur
- Placez l'appareil à la place qui lui est destinée. Installez les vis de fixation pour fixation murale sur le panneau interne l'real gauche ou droit et vissez-les.
La fixation murale doit etre visee a l'appareil a I'aide de vis a tole.

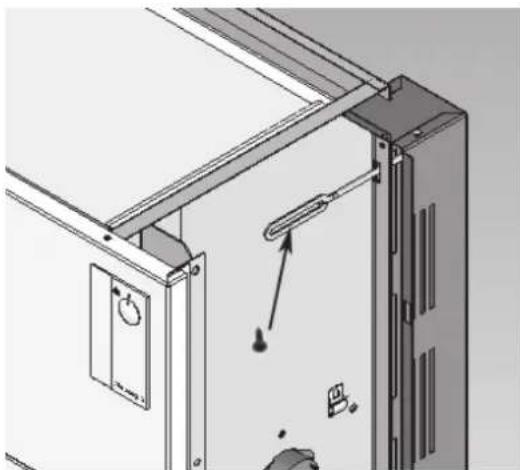

Fig. 3 Vis de fixation pour fixation murale

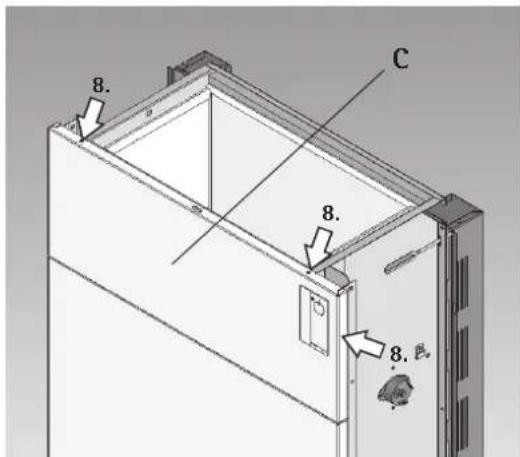

Enlevez la paroi frontale supérieure (Fig. 4):
Attention: Si le thermostat d'ambiance est installé dans l'appareil, enlevez tout d'abord les cables de l'interrupteur au niveau du tableau de commande.
- Retirez les vis supérieures et laterales de la paroi frontale supérieure (C) à gauche et à droite.
- Enlevez la paroi frontale supérieure et les deux isolations supérieures en tete.
Fig. 4 Enlevez la paroi frontale supérieure

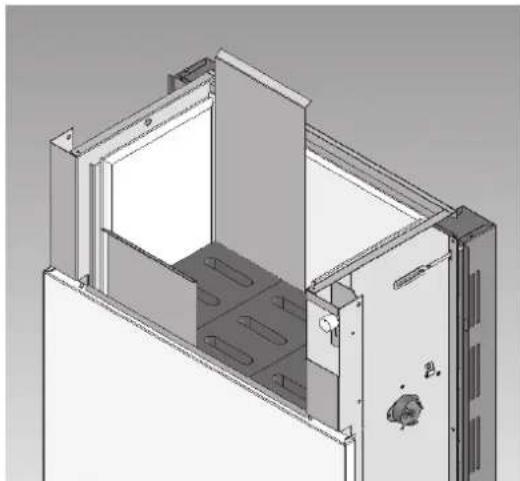

Insérez les briques creuses à l'aide des plaques guides fourni:
- Insérez les briques creuses SP27 (Fig. 5).
- Fixez la paroi frontale supérieure avec les deux isolations supérieures à l'appareil.
- Insérez les briques creuses SP26.
Voutrouvrez les numeros et types des paquets de briques refractaires dans le chapitre «caracteristiques techniques».
Indication : placer la rangée supérieure des briques refractaires avec le guidage de canal chanfreiné vers le haut.
Fig. 5 Insérez les briques creuses SP27

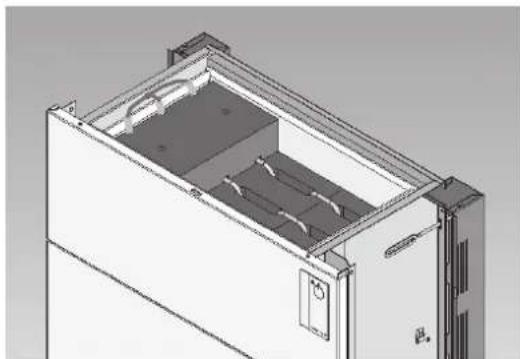

- Insérez les résistances dans les canaux des briques.
- Placez les briques de couverture sur les résistances à ce que les extrémites des résistances se trouvent latoralement dans les rainures des briques de couverture. Retirez les plaques guides.
Fig. 6 Résistances et briques de couverture
- Tirez entièrement les torons de raccordement à travers les ouvertures prévues aux panneaux interieurs et pliez les torons de raccordement au niveau des cosses colorées avec précaution (Fig. 6).
Attention: Ne repousse pas les résistances à l'intérieur.

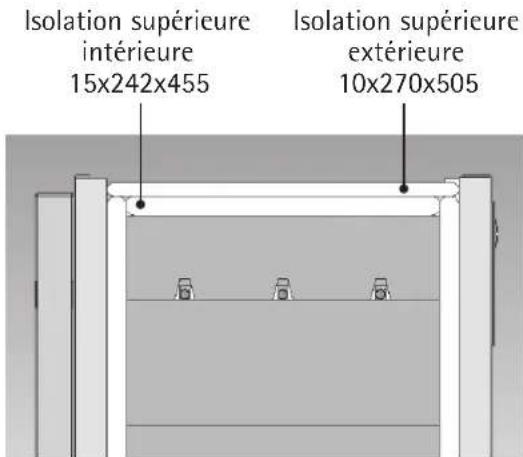

- Remettez les isolations supérieures bien jointes (Fig. 7).
Attention: Ne remplacez pas les isolations supérieures l'une par l'autre!
Fig. 7 Isolations supérieures
2.3.2 Charge
Selectionnez entre trois charges différentes.
Raccordez les résistances selon la charge selectionnée analogue au circuit electrique (page 42) à la borne X2. La borne X2 se trouve sur la paroi interieure gauche de l'appareil sur la paroi interne.

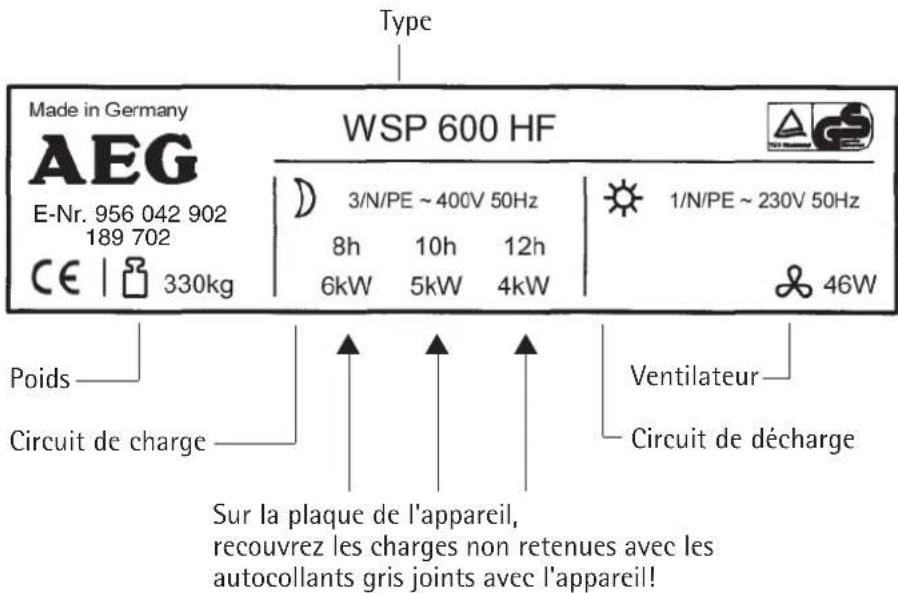

Sur la plaque de l'appareil qui se trouve en bas à droite de celui-ci, recouvre les charges non scélectionnées avec les autocollants joints (se trouvant dans le sac des vis de fixation murales) – voir exemple page 43. Pour cela, enlevez la protection de la partie autocollante. Positionnez la partie autocollante en suivant le cadre prédéfini sur la plaque de l'appareil sur la charge à masquer. Appuyez fortement avec l'onge et retirez ensuite le film de protection. Procedez de même avec l'autre charge à masquer.
Conseil: Pour plus de capacité, découvertes aparavant l'autocollant aux bonnes dimensions.
Mettez une croix sur la charge retenue sur les schémas de raccordement à la fois dans le manuel d'instructions et sur la paroi latorale droite de l'appareil.

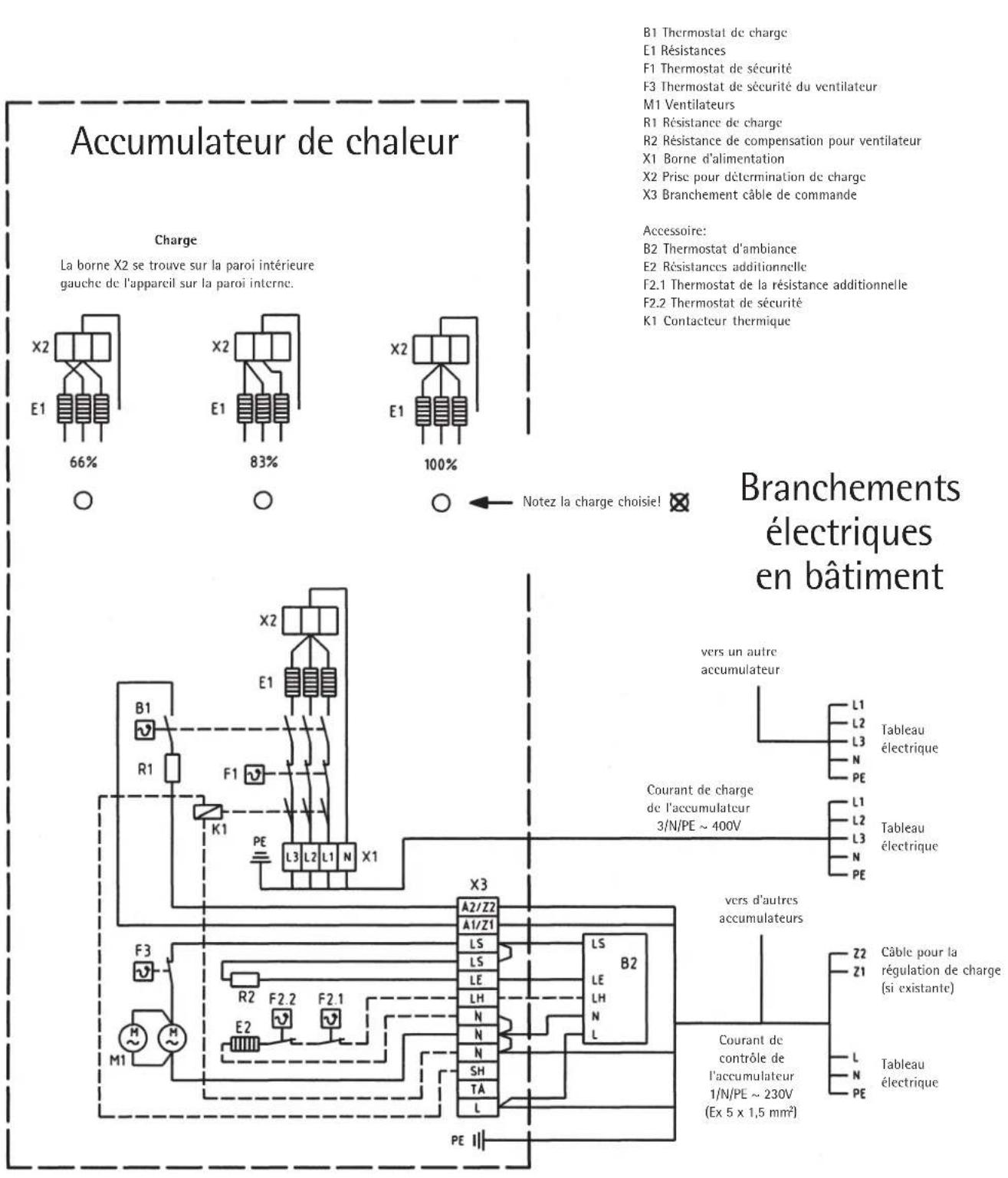

Raccordez les résistances conformément au circuit electrique (page 42) au thermostat de charge.
Veillez à ce que les tubes capillaires ne puissant pas toucher des parties sous tension.
- Remontez les éléments décrits page 38 point 1-7 dans l'ordre inverse.

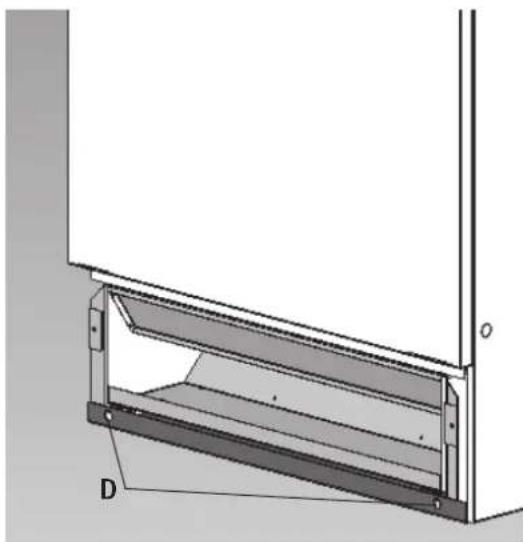

2.3.3 Demontage du tiroir du ventilateur
Pour démonter le tiroir du ventilateur (p. ex pour des travaux de service), dévissez la grille de sortie d'air, défaisiez les vis (D) à gauche et à droite, les dévissez d'env. 15 mm et les renoncez.
Retirez la paroi laterale droite.
Retirez le cable de branchement du ventilateur et le tiroir.
Pour le remontage, replaces the cable of branchement dans l'espace latorial du panneau de commutation et resserrez à fond les deux vis (D). Veillez à ce que le tiroir ne soit pas trop dégagé à l'avant au-dessus de la plaque de fond de l'appareil.
Remettez en place et vissez la paroi laterale droite et la grille de sortie d'air (à la main).
Fig. 8 Demontez le tiroir du ventilateur
L'appareil est raccordé par un fil électrique (tarif réduit) et un fil de commande pour le thermostat d'ambiance et pour la régulation de charge A1/Z1; A2/Z2). Les cables A1/Z1 et A2/Z2 vehiculent du courant de 230V et peuvent être mis ensemble avec le cable L/N/PE du thermostat d'ambiance. L'accumulateur électrique peut être relié directement ou par l'intérémière d'une prise de raccordement.
Conformément aux normes en vigueur, chaque circuit doit etre protegé individuellement, par exemple a I'aide d'un disjoncteur.
L'ouverture de contact doit être au moins de 3mm.
Un cable de raccordement au compteur général ne doit servir que pour un seul accumulateur. IL est interdit de relier electriquement des apparéils entre eux.
En raison des directives de raccordement techniques (TAB) des distributeurs d'électricité n'autorisant un branchement monophasé que jusqu'à une puissance de 2kW , l'appareil doit toujours être branché sur 3 phases.
En cas de raccordement à une régulation de charge dite « régulation mono-fil» mesure un pont entre A2/Z2 et N.
Veillez à ce que le branchement du fil de terre soit irréprochable.
2.3.5 Installation des cables
Fig. 9
2.3.6 Circuitélectrique WSP 600 HF
Attention! Meme si les disjoncteurs sont coupes, il est possible qu'il y ait de la tension aux bornes A1/Z1 et A2/Z2.
Fig. 10
2.4 Plaque de l'appareil
Les caractéristiques techniques sont imprimées sur la plaque de l'appareil qui se trouve en bas à droite sous la grille de sortie d'air.
Fig. 11 Ex de plaque de l'appareil pour type WSP 600 HF avec charge 6kW et durée de charge nominale 8 heures
2.5 Pièces détachées
Pour toute demande de pieces détachées, nous avons besoin du type de l'appareil et de son numéro de série.
Voutrouvrez ce dernier sur le plan de raccordement sur la face interieure de la paroi laterale droite.
Nous vous conseillons de noter le type de l'appareil, son numero de série, la durée de la charge nominale et la charge reglee ci-dessous:
Type de l'appareil: WSP 600 HF
N° de série:
Durée de charge nominale: h
Charge reglee: kW
2.6 Accessoires
2.6.1 Thermostat de charge
Le thermostat de charge mesure la température extérieure et la convertit en puissance. Cette puissance est transmise par les cables A1/Z1 et A2/Z2 à la sonde de chaque accumulateur.
En même temps, la température du noyau de l'appareil est mesurée.
Le point de coupure du thermostat est déterminé par la température ambiente et la température du noyau de l'appareil.
Ainsi, la charge s'effectue en fonction de la chaleur ambiante et de la chaleur résiduelle et est conforme aux directives sur les économies d'énergie.
Conformément à la directive VDE 0100, les cables de contrôle peuvent être utilisés avec les cables d'alimentation (L, N, PE).
Etudiez soigneusement la notice de montage jointe au thermostat de charge.
2.6.2 Thermostat d'ambiance
La décharge de l'accumulateur, et, de ce fait, la régulation de la température d'ambiance est commandeé par le thermostat d'ambiance.
Le type du thermostat d'ambiance et sa configuration dépendent du type d'installation de l'appareil et des souhaits de l'utilisateur.
Lisez également le manuel d'utilisation joint au Thermostat d'ambiance.
Thermostat d'ambiance intégré
Il est installé directement dans l'appareil:
- Thermostat d'ambiance thermomécanique: Le ventilateur est mis en route ou coupé en fonction de la température.
- Thermostat d'ambiancelectronique: La vitesse du ventilateur est regulée automatiquement en fonction de la temperature.
Thermostat d'ambiance externe
Livrable dans les versions suivantes
- Régulateur de température ambiente 2 points
- Régulateur de température ambiente 2 points avec recyclage thermique
- Régulateur électronique de température ambiente
2.6.3 Relais thermique
L'installation d'un reliais thermique dans chaque accumulateur évite l'installation de reliais au niveau du tableau électrique. Veillez à ce que cette installation ne soit pas contraire aux procédures de votre fournisseur de courant électrique local.
Lisez également le manuel d'utilisation joint au Relais thermique.
2.6.4 Résistance additionnelle
Pour qu'un apparéil non charge puisse diffuser immédiatement de la chaleur, il est conseillé d'installer une résistance additionnelle. Elle fonctionne en tarif de jour.
Son fonctionnement est régulé par le thermostat d'ambiance intégré ou externe qui doit être spécialement équipé.
Lisez également le manuel d'utilisation joint à la Résistance additionnelle.
2.6.5 Autres accessoires
D'autres accessoires, comme les revêtements en carreaux céramiques sont disponibles. Contactez vous revendeur.
2.7 Mise en route
Effectuez les tests suivants avant la mise en route de l'appareil:
Test d'isoation avec une tension d'au moins 500 V. La résistance doit avoir une valeur d'au moins 0,5 MOhms.
Contrôle de fonctionnement
Contrôler le fonctionnement de la soufflante de l'élement d'accumulation en mettant en marche le thermostat d'ambiance.
Charge
Une fois le contrôle de fonctionnement achemé, les apparciels peuvent être mis en service sans préchauffage. La charge s'effectue soit manuellement par le biais du régulateur de charge mécanique ou automatiquement avec la gestion de charge Elfamatic disponible.
Au cours de la première charge, relever la valeur de charge en kWh et la comparer à la charge maximum autorisée à froid figurant dans les « Caracteristiques techniques ». La valeur de charge relevante ne doit pas dépasser la charge maximum autorisée à froid.
Une oedeur peut se dégager lors de la première charge, il convient donc d'aérer suffisamment la piece (1,5 renouvellement de l'air, fenêtre basculée par ex.). Dans une chambre à coucher, ne pas procéder à la première chargependant le sommeil.
2.8 Remontage
Les apparciels qui ont déjà été utilisés ou qui ont été démontés ou déplacés doivent être remontés conformément aux instructions ci-dessous. Il est également nécessaire de proceeder à tous les tests de mise en route.
Après le remontage, le premier cycle de chauffe doit s'effectuer sous le contrôle d'un électricien jusqu'à la coupure par le thermostat de charge.
Les éléments isolants abîmés ou dont l'aspect s'est modifié et qui peuvent, de ce fait porter préjudice à la sécurité doit être changés.
3. Garantie
La garantie est à faire valor dans le pays ou l'appareil a été acheté. A cette fin, veuilles prendre contact avec la filiale AEG concernée, à défaut l'importateur/agréc.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installerateur qualifié.
Le fabricant ne saurait etre rendu responsable des dommages causés par un apparéil qui n'aurait pas ete installé ou utilise conformément à la notice de montage et d'utilisation jointe à l' apparéil.
3.1 Environnement et recyclage
Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux régles nationales relatives au traitement des déchets.
