Type de produit	Enceinte de sonorisation active
Diamètre haut-parleur grave/médium	12" (304 mm)
Diamètre tweeter	1,35" (34 mm)
Amplificateur	Classe A/B (BiAmp)
Puissance efficace (RMS)	250 W
Puissance crête	1000 W
Réponse en fréquence	60 - 18 000 Hz
Niveau sonore maximal	119 dB
Angle de dispersion (H x V)	90° x 45°
Entrées ligne	2 (XLR, Cinch/RCA)
Entrées microphone	2 (XLR, Jack 6,35 mm)
Sorties ligne	2 (XLR, Jack 6,35 mm)
Lecteur média intégré	USB, carte SD, tuner FM avec écran LCD
Égaliseur	Graphique 5 bandes
Télécommande	Infrarouge incluse pour contrôle du lecteur
Matériau du coffret	Polypropylène avec finition Bass Reflex
Dimensions (L x H x P)	425 x 640 x 365 mm
Poids	15,7 kg
Alimentation	230 V AC 50 Hz / 115 V AC 60 Hz (transformateur intégré)
Consignes de sécurité	Ne pas ouvrir l'appareil, éviter toute exposition à l'eau ou à des flammes, respecter la polarité du câble secteur
Entretien	Nettoyer avec un chiffon sec uniquement
Réparabilité	Réparation par personnel qualifié uniquement

FOIRE AUX QUESTIONS - Play 12 A LD Systems

Comment brancher un microphone sur l'enceinte LD Systems Play 12 A ?

Connectez votre microphone sur une des entrées micro (XLR ou Jack 6,35 mm) situées à l'arrière de l'enceinte. Réglez le gain micro avec le potentiomètre correspondant. Veillez à baisser le volume général avant de brancher ou débrancher un microphone.

Puis-je utiliser une clé USB pour lire de la musique ?

Oui, insérez une clé USB contenant des fichiers MP3 dans le port USB situé à l'avant ou à l'arrière. Utilisez les commandes du panneau ou la télécommande infrarouge pour contrôler la lecture. Important : baissez le volume du lecteur MP3 lorsqu'aucune clé ou carte SD n'est connectée pour éviter des bruits parasites.

Comment régler l'égaliseur sur l'enceinte ?

Utilisez les curseurs de l'égaliseur graphique 5 bandes situés sur le panneau de commande. Ajustez chaque bande (basses, médiums, aigus) selon vos préférences pour optimiser le son en fonction du lieu et du style musical.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez d'abord que le câble secteur est correctement branché et que la prise murale est alimentée. Contrôlez le sélecteur de tension : il doit correspondre à votre tension secteur (230V ou 115V). Si l'appareil ne s'allume toujours pas, vérifiez le fusible (remplacer par un fusible de même type et calibre). Si le problème persiste, contactez un service de réparation agréé.

Comment utiliser la télécommande infrarouge ?

La télécommande infrarouge permet de contrôler le lecteur MP3/SD/FM à distance. Pointez la télécommande vers le récepteur IR situé sur la face avant de l'enceinte. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur. La portée est d'environ 7 mètres.

Quelle est la puissance maximale de l'enceinte ?

La puissance efficace (RMS) est de 250 W et la puissance crête atteint 1000 W. Le niveau sonore maximal est de 119 dB SPL. Attention : une exposition prolongée à des niveaux sonores élevés peut endommager l'audition.

Puis-je connecter plusieurs enceintes entre elles ?

Oui, utilisez les sorties ligne (XLR ou Jack) pour envoyer le signal mixé vers une autre enceinte active. Notez que le signal de sortie est prélevé avant le volume général et l'égaliseur, il est donc indépendant des réglages locaux.

Comment nettoyer l'enceinte LD Systems Play 12 A ?

Utilisez un chiffon sec et doux pour essuyer la surface du coffret. N'utilisez jamais de produits abrasifs ou de solvants. Assurez-vous que l'appareil est débranché avant le nettoyage.

Quels sont les risques sonores liés à l'utilisation de cette enceinte ?

L'enceinte peut produire des niveaux de pression sonore élevés (jusqu'à 119 dB). Une exposition prolongée à plus de 90 dB SPL peut provoquer des dommages auditifs irréversibles. Évitez d'écouter à fort volume pendant de longues périodes et respectez les réglementations locales en matière de prévention des accidents.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve sur une étiquette apposée à l'arrière de l'enceinte, près du câble d'alimentation ou sur le panneau de spécifications. Gardez-le pour toute demande de garantie ou de service après-vente.

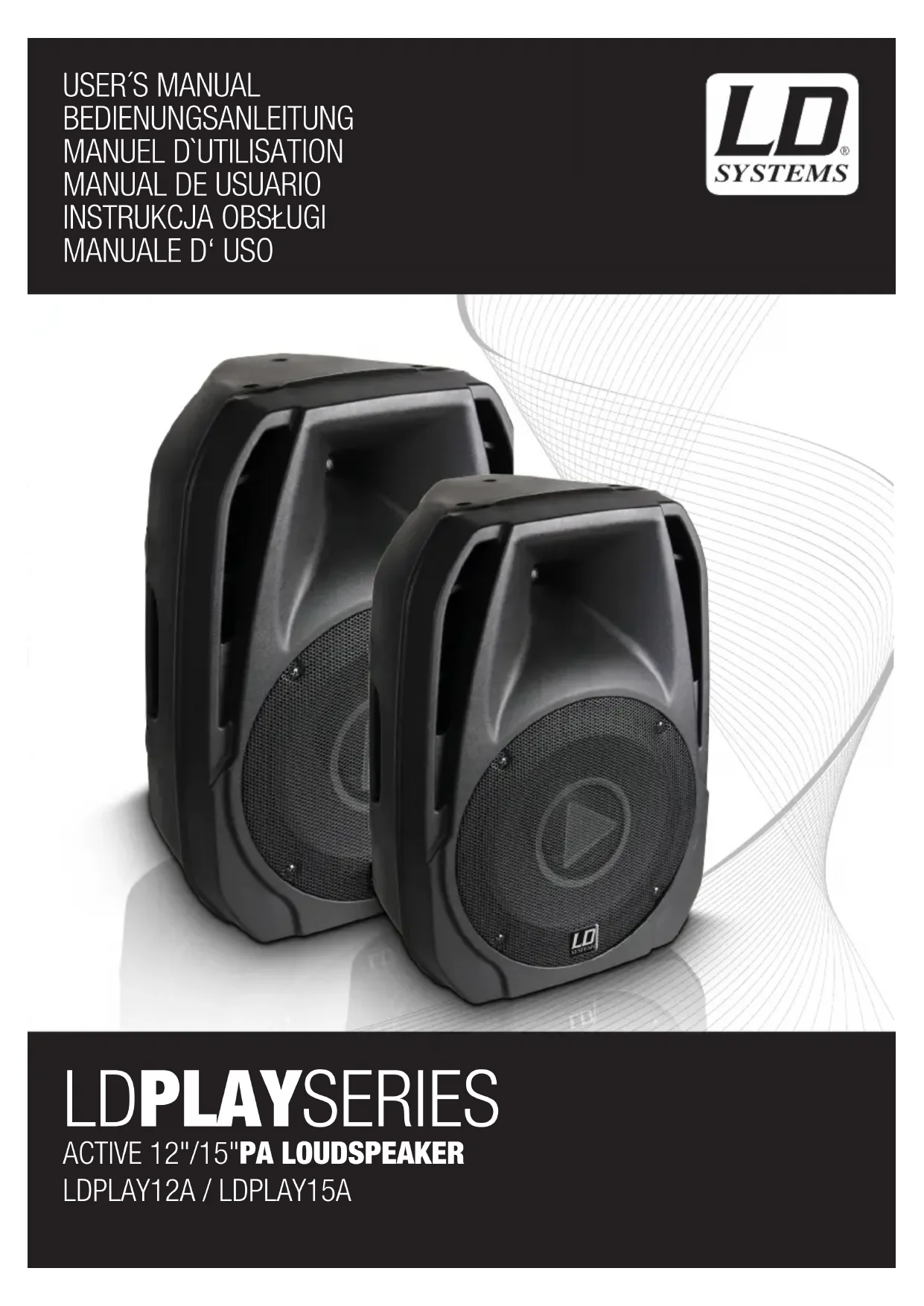

MODE D'EMPLOI Play 12 A LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser chaque LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlements de sécurité en vigueur dans votre pays.
8. N’installe et n’utilise pas l’appareil à proximité de radiateurs, d’accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifie que l’appareil est installé de façon à bénéficier en permanence d’un refroidissement efficace et qu’il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouies d'aération. Évitez toute exposition directe aux rayons du soleil!
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
20. Observez toutes les réglementations en vigueur dans tout pays pour permettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastiques doivent être mis hors de portée des enfants.

1. ATTENTION: Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiance (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifie que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'eteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Attention

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou replacable par l'utilisateur. Ne confiez sa réparation qu'à un personnel technique qualifié.

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation et signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores ELEVES sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évitez d'écouter à fort volume sonore pendant de longues périodes. Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

Les enceintes actives LD PLAY 12 A et LD PLAY 15 A intègrent un lecteur MP3 sur clé USB / un lecteur de carte SD et un tuner FM avec écran retro-éclairé. Elles offrent une connectique complète et des possibilés de réglage étendues, leur ouvrant de nombreux types d'applications : école, jardin d'enfants, lieux de culte, salle ou terrain de sports, presentations multimédia, sonorisation musicale, etc. Un système actif polyvalent, d'un excellent rapport qualité/prix. Le lecteur MP3 peut se commander indifféremment via la télécommande infrarouge incluse, depuis le panneau arrêté ou la face avant. Il suffit d'insérer votre clé USB ou votre carte SD contenant les fichiers MP3, et que la musique soit ! Vous pouze également connecter différentes sources de signal : microphone, lecteur de CD ou table de mixage externe. L'enceinte intégré également un égaliseur graphique 5 bandes, permettant d'optimiser la restitution sonre en fonction des goûts de chacun. L'enceinte possée également des poignées de transport ergonomiques et une embase de 35 mm de diamètre pour trépied standard. IMPORTANT : VEUILLEZ BAISSER LE VOLUME DU LECTEUR MP3/SD LORSQU'AUCUNE CLE USB MP3 OU CARTE SD N'EST CONNECTÉE - VOUS RISQUEZ SINON L'APPARITION DE BRUITS PARASITES !

Sortie mono symétrique, sur connecteur XLR et jack. Ces connecteurs de sortie reçoivent le mixage des différents signaux d'entrée de l'enceinte, tel que reproduit par l'amplificateur intégré. Ils peuvent servir, par exemple, à diffuser le signal mixé dans l'enceinte via une autre enceinte active ou un autre système d'écoute avec amplificateur. Important !! Ce signal de sortie est prélevé avant réglage de volume général et avant correcteur. Il est également indépendant des autres réglages.

Type de produit: Enceinte de sonorisation Enceinte de sonorisation
Type: Actif Actif
Diamètre boomer/médium: 12" 15"
Diamètre boomer/médium (mm): 304mm 381mm
Aimant boomer/médium: Ferrite Ferrite
Marque boomer/médium: Sur mesure Sur mesure
Bobine boomer/médium: 119"
Diamètre tweeteter:	1,35"	1,75"
Diamètre tweeteter (mm):	34mm 44mm
Aimant tweeteter:	Ferrite Ferrite
Marque tweeteter:	Sur mesure Sur mesure
Amplificateur:	Classe A/B (BiAmp)	Classe A/B (BiAmp)
Angle de dispersion (H x V):	90 x 45°	90 x 45°
Puisance (efficace):	250W	300W
Puisance (crête):	1000W	1200W
Réponse en fréquence:	60 - 18 000Hz	55 - 18 000Hz
Niveau de pression sonore maximal:	119dB 121dB
Lecteur de médis intégré:	Oui	Oui
Circuits de protection:	Surcharge, Courant continu	Courant continu, Surcharge
Réglages:	Volume, Power, Plage précédente, Mode, Play / Pause, Treble, Plage suivante, Gain micro, Gain entrée ligne, Bass, Égaliseur Master 5 bandes	Volume, Gain entrée ligne, Gain micro, Bass, Treble, Volume MP3
Indicateurs:	Power, Écran LCD multifonctions	Écran LCD multifonctions, Clip (écrêtage), Power
Entrées ligne:	2	2
Connecteurs d'entrée ligne:	XLR, Cinch (RCA)	Cinch (RCA), XLR
Entrées micro:	2, XLR, Jack 6,35 mm	2, Jack 6,35 mm, XLR
Sorties ligne:	2	2
Connecteurs de sortie ligne:	XLR, Jack 6,35 mm	XLR, Jack 6,35 mm
Tension secteur:	Transformateur, 230 V AC, 50 Hz, 115 Volts, 60 Hz	Transformateur, 115 Volts, 60 Hz, 230 V AC, 50 Hz
Matériau coffret:	Polypropylène Polypropylène
Finition coffret:	Bass Reflex Bass Reflex
Largeur:	425mm 495mm
Hauteur (mm):	640mm 760mm
Profondeur:	365mm 430mm
Poids:	15.7kg	20kg
Fonctionnalités:	Poiignée ergonomique, Télécommande infra- rouge pour lecteur médas, embase pour pied (diamètre 36 mm)	Poiignée ergonomique, embase pour pied (diamètre 36 mm), Télécommande infrarouge pour lecteur médas

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu-Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI et mise aux déchets correcte de ce produit

Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
