MODE D'EMPLOI 1412060 BRENNENSTUHL

Instructions d'utilisation et consignes de sécurité

BRENNENSTUHL-SCALE A PIOLI

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL

FR Instructions d'utilisation et consignes de sécurité Page 25

5 rue de l'Artisanat

F-67460 Souffelweyersheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

H. Brennenstuhl S.A.S. 5 rue de l'Artisanat F-67460 Souffelweyersheim

lectra-t ag Blegistrasse 13 · CH-6340 Baar

Description des pièces....Page 26

Types d'échelles....Page 26

Indications de sécurité

Avant d'utiliser l'échelle, observez les indications de sécurité suivantes :......Page 26

Mettre l'échelle en position et l'installer

Échelle d'appui......Page 27

Échelle coulissante 2 plans....Page 27

Échelle double à marches....Page 28

Échelle transformable 3 plans Page 28

Échelle transformable Premium 3 plans....Page 29

Échelle télescopique Page 29

Échelle multipositions Brenette 6 articulations....Page 30

Utiliser l'échelle....Page 31

Pictogrammes......Page 32

Réparation, maintenance et stockage Page 33

Elimination des déchets......Page 34

Fabricant......Page 34

Familiarisez-vous avec le produit avant l'usage. Pour cela, lisez attentivement le mode d'emploi ci-après et les indications de sécurité. Utilisez le produit uniquement comme décrit et pour les domaines d'intervention indiqués. Conservez bien ce mode d'emploi. Remettez toute la documentation également en cas de transfert du produit à un tiers.

○ Utilisation conforme aux dispositions

Ce produit convient comme instrument de travail pour atteindre des lieux de travail situés plus en hauteur. Il sert en outre comme emplacement pour l'exécution d'activités plus simples et plus brèves. La charge utile maximale de 150 kg ne doit pas être dépassée. Une autre utilisation que celle décrite précédemment ou une modification du produit est interdite et peut entraîner des blessures et / ou des endommagements du produit. Le fabricant décline toute responsabilité pour des dommages résultant d'une utilisation contraire aux dispositions.

○ Description des pièces

1 Échelon
2 Pied de l'échelle
3 Échelon le plus haut autorisé
4 Articulation de sécurité
5 Verrouillage
6 Pied transversal
7 Rail de guidage
8 Articulation
9 Boulon d'assemblage
10 Sangle
11 Élément de commande
12 Crochet de blocage (échelon)
13 Protection de levage

○ Types d'échelles

III. A : Échelle d'appui
III. B : Échelle coulissante 2 plans
III. C : Échelle double à marches
III. D : Échelle transformable 3 plans
III. E : Échelle transformable Premium 3 plans
III. F : Échelle télescopique
III. G : Échelle multipositions Brenette 6 articulations

- Indications de sécurité

Avant d'utiliser l'échelle, observez les indications de sécurité suivantes :

a) Utilisez l'échelle uniquement si vous en êtes capable au niveau santé. Certaines données sanitaires, la prise de médicaments, l'abus d'alcool ou de drogue peuvent entraîner une mise en danger de la sécurité pendant l'utilisation de l'échelle.
b) Pendant le transport d'échelles sur des galeries porte-bagages ou dans un camion, assurez-vous que celles-ci sont fixées / posées de manière appropriée pour éviter tout dommage.
c) Vérifiez l'échelle après la livraison et avant la première utilisation pour constater l'état et le fonctionnement de toutes les pièces.
d) Au début de chaque jour de travail, au cours duquel l'échelle doit être utilisée, contrôlez si l'échelle est endommagée et si elle est utilisée en toute sécurité.
e) Pour les utilisateurs industriels, un examen régulier est nécessaire.
f) Assurez-vous que l'échelle convient pour chaque utilisation.
g) N'utilisez jamais une échelle endommagée.
h) Eliminez toutes les impuretés comme couleur mouillée, saleté, huile ou neige se trouvant sur l'échelle.

Indications de sécurité / Mettre l'échelle en position et l'installer

i) Avant d'utiliser une échelle au travail, procédez à une évaluation des risques, en tenant compte des consignes juridiques du pays, dans lequel l'échelle est utilisée.

- Mettre l'échelle en position et l'installer

a) Veillez à ce que l'échelle soit installée dans la position correcte, par ex. l'angle d'installation correct pour les échelles d'appui (angle d'inclinaison env. 1:4), marches ou échelons horizontaux et ouverture complète d'un escabeau.
b) Sécurisez les verrouillages 5, 8, entièrement, si nécessaire, avant d'utiliser l'échelle.
c) Installez l'échelle sur une base immobile, horizontale et plane.
d) Appuyez l'échelle d'appui contre une surface solide et plane et sécurisez-la avant l'utilisation pour qu'elle soit bien stable, par ex. par une fixation ou l'utilisation d'un dispositif approprié.
e) Mettez l'échelle dans une nouvelle position uniquement depuis le sol.
f) Quand vous positionnez l'échelle, faites attention au risque d'une collision, par ex. avec des piétons, véhicules ou portes. Verrouillez les portes (mais pas les sorties d'urgence) et les fenêtres dans la zone de travail, si possible.
g) Constatez tous les risques donnés par des moyens de production électriques dans la zone de travail, par ex. des fils nus aériens à haute tension ou d'autres moyens de production électriques détachés.
h) Placez l'échelle sur ses pieds, pas sur les échelons ou les marches.
i) Placez les échelles seulement sur des surfaces solides (pas sur de la glace, des surfaces polies ou des surfaces solides nettement salies, par ex.). Par des mesures supplémentaires, évitez que l'échelle ne glisse ou assurez-vous que les endroits salis soient suffisamment propres.

○ Échelle d'appui

- Veillez à ce que l'échelle soit installée dans la position correcte.

INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill. a).

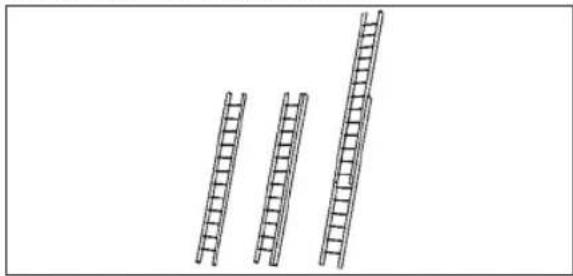

Possibilités d'installation :

• Veillez à ce que les crochets de blocage (échelon) 12 et la protection de levage 13 soient encliquetés.
  INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill. a).
  Desserrez la protection de levage 13 avant de replier.

Mettre l'échelle en position et l'installer

Possibilités d'installation :

- Échelle double à marches

a

Ouvrez l'échelle jusqu'à ce que les bandes de retenue soient bien tendues (voir ill. a).

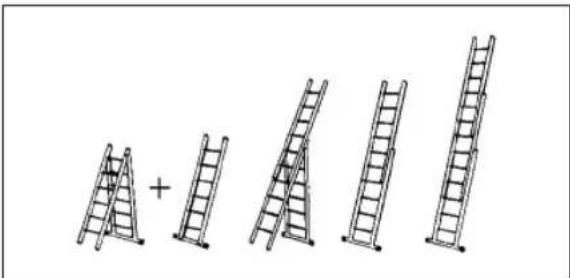

Possibilités d'installation :

Possibilités d'installation :

Montez le pied transversal 6 (voir ill. d).

Veillez à ce que les crochets de blocage (échelon) 12 et la protection de levage 13 soient encliquetés.

INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill. a).

Escabeau :

Montez le pied transversal 6 (voir ill. d).
Levez les deux parties coulissantes et déployez-les.
Introduisez les deux boulons d'assemblage supérieurs (voir ill. b) jusqu'à la butée dans la fente d'encliquetage de l'articulation.
Ouvrez l'échelle jusqu'à ce que les bandes de retenue soient bien tendues (voir ill. c).

Mettre l'échelle en position et l'installer

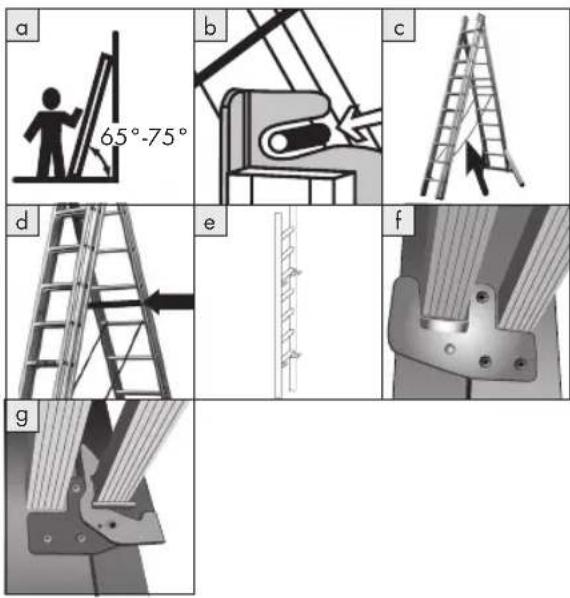

- Échelle transformable Premium 3 plans

Échelle d'appui :

Veillez à ce que les crochets de blocage (échelon) 12 et la protection de levage 13 soient encliquetés.

INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill. a).

INDICATION : Les crochets de blocage (échelon) 12 et la protection de levage 13 doivent être encliquetés.

Escabeau avec partie coulissante posée en bas :

- Vissez bien la traverse latérale sur la pièce d'appui (voir ill. [d]).

Sortez la partie coulissante vers le bas et tournez-la de sorte que les crochets de blocage (échelon) soient ouverts en haut (voir ill. e, f). Veillez à ce que les protections de levage s'encliquètent (voir ill. g).

INDICATION : Les 4 crochets de blocage (échelon) 12 et la protection de levage 13 doivent avoir prise et être encliquetés.

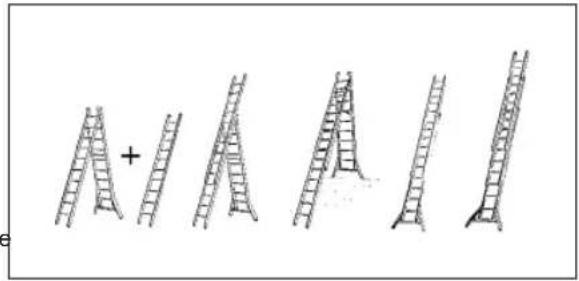

Possibilités d'installation :

Levez les deux parties coulissantes et déployez-les.
Introduisez les deux boulons d'assemblage supérieurs (voir ill. b) jusqu'à la butée dans la fente d'encliquetage de l'articulation.
Ouvrez l'échelle jusqu'à ce que les bandes de retenue soient bien tendues (voir ill. [c]).
- Vissez bien la traverse latérale sur la pièce d'appui (voir ill. [d]).

Escabeau avec échelle coulissante posé en haut :

- Vissez bien la traverse latérale sur la pièce d'appui (voir ill. d).

INDICATION : Quand la partie coulissante est sortie, au moins 3 échelons doivent être recouverts.

• Échelle télescopique


Installation : Escabeau / Échelle d'appui

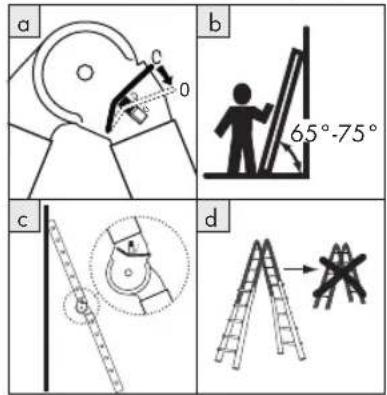

1. Déployez les parties de l'échelle - les articulations s'encliquètent automatiquement dans la position suivante.

Mettre l'échelle en position et l'installer

1. Déverrouillez-les de nouveau pour un nouveau déploiement (ill. [a]).
2. Contrôlez la position des cames : 0 = déverrouillé, C = encliqueté (v. ill. [a]).
3. Recouvrez les articulations pour les travaux sales.
4. Avant de monter sur l'échelle, contrôlez si les articulations sont encliquetées correctement (position des cames »C«, v. ill. [a]).

Repliage :

1. Déverrouillez les articulations.
2. INDICATION : L'échelle peut maintenant être repliée d'un trait.

Échelle d'appui :

INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill. b).

Veillez à ce que la paire d'articulations soit orientée vers le mur et que les leviers de déverrouillage soient en position « C » (voir ill. c).

INDICATION : Le « C » doit se trouver en bas.

Utilisation des parties de l'échelle télescopique :

INDICATION : Il est interdit d'utiliser la partie interne de l'échelle comme escabeau (voir ill. d) !

Tirez les éléments de commande 11 vers l'extérieur et fixez-les sur le côté.
Placez la partie de l'échelle télescopique à la hauteur d'échelon souhaitée et faites s'encliqueter les deux éléments de commande 11.
Veillez à ce que les deux éléments de commande 11 soient encliquetés correctement.

INDICATION : La partie de l'échelle télescopique ne doit pas être sortie jusqu'au dernier échelon !

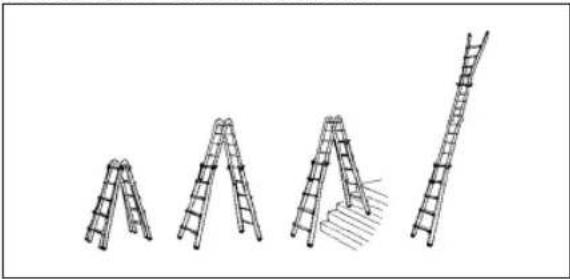

Possibilités d'installation :

Installation : Escabeau / Échelle d'appui

1. Montez le pied transversal 6 (voir ill. d).
2. Déployez les parties de l'échelle - les articulations s'encliquètent automatiquement dans la position suivante.
3. Déverrouillez-les de nouveau pour un nouveau déploiement (ill. a).
4. Contrôlez la position des cames : 0 = déverrouillé, C = encliqueté (v. ill. a).
   -5. Recouvrez les articulations pour les travaux sales.
5. Avant de monter sur l'échelle, contrôlez si les articulations sont encliquetées correctement (position des cames »C«, v. ill. a).

Repliage :

1. Déverrouillez les articulations.
2. INDICATION : L'échelle peut maintenant être repliée d'un trait.

Mettre l'échelle en position et l'installer / Utiliser l'échelle

INDICATION : Lors du pliage, les articulationsé. ne s'encliquètent pas dans les positions intermédiaires. 7.

Plate-forme pour escalier (utiliser uniquement la planche d'origine) (charge max. 150 kg)

1. Plate-forme (utiliser uniquement la planche d'origine) (charge max. 150 kg)

Échelle d'appui :

INDICATION : L'angle d'installation doit être de 65° - 75° par rapport au plan horizontal (voir ill, b).

Veillez à ce que la paire d'articulations centrale ne soit pas orientée vers le mur et que les leviers de déverrouillage soient en position « C » vers le bas (voir ill. c).

INDICATION : Le « C » doit se trouver en bas

Possibilités d'installation :

INDICATION : Utilisez la plate-forme et la plate-forme pour escalier uniquement avec la planche d'origine

• Planche N° d'article : 1430070 pour échelles N° d'article : 1420070
• Planche N° d'article : 1430080 pour échelles N° d'article : 1420080
  Placez la planche sur les échelons correspondants. Appuyez la planche vers le bas. Le crochet de protection s'encliquète sur l'échelon (voir ill. e).
  Repoussez le ressort pour déverrouiller la planche. Retirez la planche par le haut (voir ill. f).

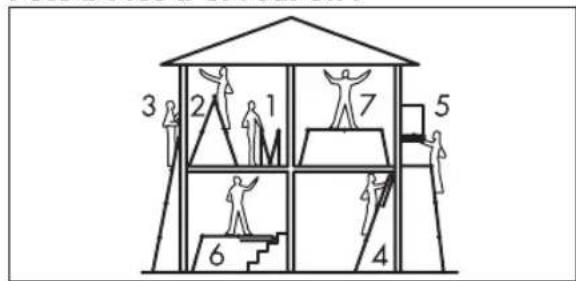

Possibilités d'utilisation :

3 2 1 7 5 6 4

1. Échelle repliée
2. Escabeau
3. Échelle longue
4. Échelle coudée
5. Échelle escamotable

- Utiliser l'échelle

a) Ne dépassez pas la charge utile maximale du chaque type d'échelle.
b) Ne vous penchez pas trop en dehors de l'échelle. Veillez à tenir votre boucle de ceinture (le nombril) entre les montants et à vous tenir debout les deux pieds sur la même marche / le même échelon.
c) Ne quittez pas une échelle d'appui à une hauteur supérieure sans protection supplémentaire. Fixez l'échelle ou utilisez un dispositif approprié pour sécuriser la stabilité.
d) N'utilisez pas les escabeaux pour monter sur un autre niveau.
e) N'utilisez pas les trois marches / échelons les plus élevés d'une échelle d'appui comme base.
f) N'utilisez pas les deux marches / échelons les plus élevés d'un escabeau comme base sans plate-forme et dispositif de maintien pour main / genou.
g) N'utilisez pas les quatre marches / échelons les plus élevés d'un escabeau avec une échelle coulissante au-dessus comme base.
h) Utilisez les échelles uniquement pour des travaux légers de courte durée.
i) N'utilisez pas d'échelles conductrices pour des travaux inévitables sous tension électrique.

Utiliser l'échelle / Pictogrammes

j) N'utilisez pas les échelles en plein air dans de conditions atmosphériques défavorables, par ex. par vent fort.

k) Prenez des mesures de précautions pour qu'aucun enfant ne joue sur l'échelle.

I) Verrouillez les portes (mais pas les sorties d'urgence) et les fenêtres dans la zone de travail, si possible.

m) Montez et descendez avec le visage face à l'échelle.

n) Tenez-vous bien fermement à l'échelle pendant la montée et la descente.

o) N'utilisez pas l'échelle comme pontage.

p) Portez des chaussures appropriées pour monter sur l'échelle.

q) Evitez les charges latérales excessives, par ex. pendant le perçage de la maçonnerie et du béton.

r) Ne restez pas trop longtemps sur l'échelle sans interruptions régulières (la fatigue est un danger).

s) Sortez les échelles d'appui au moins 1 m au-dessus du point d'appui pour accéder à une hauteur supérieure.

t) Veillez à ce que les objets transportés pendant la montée d'une échelle ne soient pas difficiles, mais faciles à tenir en main.

u) Evitez les travaux, qui causent une charge latérale sur les escabeaux, par ex. le perçage latéral à travers des matériaux solides (par. ex. la maçonnerie ou le béton).

v) Pendant les travaux sur une échelle, tenez-vous fermement avec une main ou, si cela n'est pas possible, prenez des précautions de sécurité supplémentaires.

w) Utilisez les escabeaux avec partie coulissante au-dessus sur des escaliers seulement si les échelons sont à la même hauteur ou si l'échelle est horizontale. Sinon, l'échelle peut basculer.

x) N'utilisez pas l'échelle comme échafaudage.

y) N'utilisez un escabeau en aucun cas comme échelle d'appui.

z) Veillez à ne jamais monter sur la partie horizontale de l'échelle quand vous l'utilisez comme échelle escamotable.

- Pictogrammes

AVERTISSEMENT ! Observez les pictogrammes sur les autocollants apposés avant d'utiliser les échelles. Sinon, des blessures et / ou des dommages matériels peuvent en résulter.

	Lire le mode d'emploi !
	Charge maximale Plate-forme : 150 kg
	Charge maximale
	Angle d'installation correct
	Ouverture complète avant l'utilisation
	Veiller à l'encliquetage des protections de déploiement/verrouillages.
	Contrôle visuel de l'échelle avant l'utilisation
	Vérifier les pieds de l'échelle
	Sécuriser l'extrémité supérieure / inférieure de l'échelle
	Nombre maximal d'utilisateurs sur l'échelle
	Débord sur le point d'appui de l'échelle
	Installer sur une base plane !

Pictogrammes / Réparation, maintenance et stockage

	Eviter de se pencher sur le côté en-dehors de l’échelle !
	Isoler les salissures sur le sol !
	Installer l’échelle sur une base solide !
	Il est interdit de quitter l’échelle sur le côté !
	Ne pas utiliser l’échelle comme pontage !
	Ne pas se tenir debout sur la marche supérieure !
	Veiller à l’appui correct de l’extrémité supérieure de l’échelle !
	Ne pas utiliser les 3 marches / échelons les plus élevés d’une échelle d’appui comme base !
	Ne pas utiliser les 2 marches / échelons les plus élevés d’un escabeau comme base !
	Ne pas utiliser les 4 marches / échelons les plus élevés d’un escabeau avec partie coulissante comme base !
	Ne pas utiliser d’escabeau avec partie coulissante sur des escaliers, si les échelons ne sont pas à la même hauteur ou si l’escabeau n’est pas horizontal !
	Monter le pied transversal !
	Utilisation des articulations lors de l’installation de l’échelle.

	Encliqueter/déverrouiller les articulations
	Encliqueter les crochets de blocage (échelon) avant d’utiliser l’échelle.
	Ne pas utiliser l’échelle comme échafaudage.
	Montez et descendez toujours avec le visage face à l’échelle.
	Pendant la montée sur l’échelle, ne pas transporter d’objets lourds ou difficiles à tenir !
	Ne pas utiliser d’escabeau comme échelle d’appui !
	Se tenir avec les deux pieds sur la même marche / le même échelon !
	Pendant l’utilisation comme échelle escamotable, ne pas se tenir sur la partie horizontale de l’échelle !

- Réparation, maintenance et stockage

Huilez les articulations régulièrement avec de l'huile pour machines, qui ne se résinifie pas.
- Faites exécuter les réparations et les travaux de maintenance sur l'échelle par une personne qualifiée et de manière correspondante aux instructions du fabricant.
Stockez les échelles uniquement conformément aux indications du fabricant. Protégez toujours les échelles d'influences nuisantes.

33 FR

Elimination des déchets/Fabricant

- Elimination des déchets

L'emballage et le matériel d'emballage sont composés exclusivement de matériaux respectueux de l'environnement. Ils peuvent être éliminés dans les conteneurs de recyclage locaux.

Veuillez vous renseigner auprès de l'administration de votre commune ou municipalité sur les mesures d'élimination des déchets actuellement en vigueur pour le produit usé.

- Fabricant

5 rue de l'Artisanat

F-67460 Souffelweyersheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

Pour de plus amples informations, nous vous recommandons le domaine Service / FAQ sur notre site internet www.brennenstuhl.com.

Inleiding

5 rue de l'Artisanat

F-67460 Souffelweyersheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

5 rue de l'Artisanat

F-67460 Souffelweyersheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

5 rue de l'Artisanat

F-67460 Souffelweyersheim

www.brennenstuhl.fr

lectra-t ag

Blegistrasse 13 · CH-6340 Baar
